Диагностируем шаровую своими руками

Восстановление шаровых с помощью самодельного экструдера

После сборки экструдера вам достаточно просто загрузить полимерный картридж в цилиндр и соединить его с подготовленным отверстием в шаровой опоре. Одновременно прогревая корпус шаровой и цилиндр с полиамидом, вы покачиваете палец шаровой опоры для равномерного проникновения расплава. После того как воздушный цилиндр в экструдере остановится, процесс считается оконченным. Дайте возможность застыть полимеру внутри детали, и можно устанавливать шаровую на автомобиль.

Заливка шаровых на Тойоте Королле: видео

Извлекать полиамид из цилиндра после проведения работ не требуется. Он снова расплавится при восстановлении следующей детали.

Изготовив такое приспособление, вы не только сможете экономить на обслуживании подвески, но и зарабатывать, предоставляя подобные услуги знакомым. Затраты на приобретение компонентов для экструдера окупаются после восстановления пары шаровых опор.

Изготовление экструдера своими руками: подробно о сложном

При наличии домашней слесарной мастерской можно изготовить прибор самостоятельно, в крайнем случае стоит воспользоваться услугами токаря.

Необходимо сделать плотно подогнанные поршень и цилиндр. Диаметр 10–15 см, длины 20–30 см. Деталь не должна быть слишком громоздкой

Уплотнительные кольца можно использовать из резины, но в большинстве случаев достаточно густой консистентной смазки. Изготовьте уплотнительные кольца из качественной резины

С глухой стороны к цилиндру подсоединяется штуцер для подачи сжатого воздуха. Он снабжается шаровым краном. Подцепите штуцер для нагнетения воздуха

В открытую часть воздушного цилиндра вкручивается переходник. Он оборудуется замком для фиксации цилиндра, в котором разогревается полимер. Оборудуйте приспособление переходником

Цилиндр для полимера имеет меньшие размеры. За счёт разности в диаметрах давление при запрессовке полимера выше, чем подаваемое от компрессора

Обратите внимание на пропорции цилиндра для полимера и самого корпуса экструдера

Меняем и устанавливаем шаровые опоры на Ниву Шевроле

Помимо двигателя в автомобиле присутствует большое количество дополнительных компонентов, которые очень сильно влияют на комфорт и качество передвижения. Для большинства легковых авто и внедорожников к таким компонентам можно отнести и подвеску автомобиля. Важным ее компонентом является шаровая опора. Многие слышали о такой детали, но на практике не сталкиваются до тех пор, пока не появляется необходимость ее замены. Где она расположена и какое предназначение выполняет более подробно будет рассмотрено в этой статье.

Шаровая опора Нива Шевроле установлена в передней части автомобиля и служит для того, чтобы обеспечивать взаимодействие управляющего рычага и колесной ступицы. Это нужно, чтобы передавать управляющий сигнал на колеса.

Деталь представляет собой самостоятельный элемент, который состоит из двух частей. Одна выполнена в виде пальца, на конец которой нанесена резьба. Другая – шарообразная, конец которой заключен в корпусе детали. Внутри она заполнена специальным смазывающим веществом на основе полимерных материалов.

Стальной палец может свободно перемещаться, чтобы обеспечивалась необходимая функциональность. Для обеспечения защиты от пыли в конструкции предусмотрен специальный резиновый пыльник. Это наиболее уязвимая деталь всей конструкции, которая со временем приходит в негодность.

В результате полимерная смазка насыщается пылью и грязью, происходит усиленное трение и в результате появляется стук в данном узле.

  • 1 Признаки неисправности
  • 2 Проверка изделия.

Признаки неисправности

Шаровая опора на Ниве практически полностью состоит из металла. Но при нарушении целостности резинового пыльника внутрь вместе с пылью может попадать и вода. Это возможно даже при наличии маленьких трещин. В результате во время движения появляются посторонние шумы и скрипы. Это одни из первых признаков скорого износа шаровой опоры, по которым можно определить необходимость замены.

Новые шаровые опоры на Ниву Шевроле устанавливаются довольно просто, условно процедура может быть сделана в любом гараже на стандартном оборудовании. Единственной проблемой может стать необходимость специального инструмента – съемного ключа для шаровых опор.

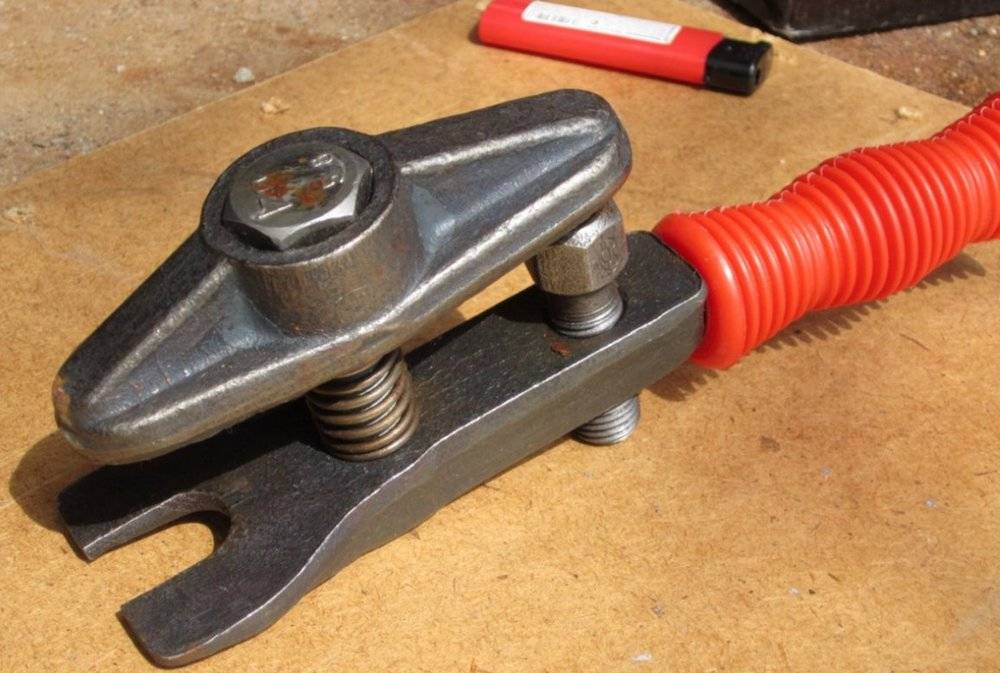

Съемник может отличаться по внешнему виду, но принцип его действия одинаков во всех случаях. Работа производится в определенном порядке:

  1. Автомобиль приподнимается при помощи домкрата или специального автоподъёмника.
  2. Снимается переднее колесо
  3. При помощи ключа на 22 отвинчивается крепежная гайка шарового пальца.
  4. Под нижний рычаг устанавливается упор, затем при помощи ключа на 13 производиться откручивание гаек с корпуса детали.
  5. Демонтируются болты из посадочных отверстий, затем поворотный кулак вместе с опорой рычага отводиться в сторону.
  6. После этого понадобиться специальный съемник. Он устанавливается на шаровую, затем при помощи него палец впрессовывается из поворотного кулака.
  7. После этого кулак отводиться в сторону, а шарнир выводиться из ступицы.

Если съемника нет в наличии, то не обязательно откладывать ремонт, можно вполне обойтись подручными средствами. Этого понадобиться монтировка и немного терпения, чтобы выбить палец из посадочного места.

После выполнения данных действий шаровая опора меняется на новую. Затем необходимо выполнить все действия в обратном порядке, чтобы установить детали на место и собрать автомобиль

При этом важно помнить, что замену шаровых необходимо производить одновременно с двух сторон. Они имеют одинаковый ресурс, и если одна из них вышла из строя, то у другой скорее всего тоже будет поврежден пыльник и будут сильные следы износа

Проверка изделия

Перед тем, как поменять шаровые опоры на Ниву Шевроле необходимо осмотреть их внешний вид на наличие повреждений. Обычно такая оценка производиться специалистами на СТО. Но и это не всегда может гарантировать хороший результат, кроме этого такой способ довольно дорогостоящий

При самостоятельном осмотре необходимо прежде всего обращать внимание на основные признаки неисправностей:

  • Большой люфт на разрыв
  • Повреждение поверхности пыльника

Если только пыльник вышел из строя, и выработка не настолько сильная, чтобы появился люфт, то можно обойтись лишь его заменой. Если проблема более серьезная, то перед владельцем встает вопрос выбора качественной и недорогой детали. Наиболее распространенные варианты на рынке – продукция фирм Кедр, Фобос и Трек. Обычно стоимость комплектов одинаковая, и не превышает 3000 рублей.

Проверка пыльника шарового шарнира

В процессе проверки состояния шаровой опоры обязательно нужно обратить внимание на ее пыльник. Он выполнен из резины и его задача состоит в том, чтобы не допустить попадания внутрь шарнира влаги, пыли и различного мусора с дороги в процессе эксплуатации машины

Пыльник, по большому счету, является расходным материалом и подлежит периодической замене. В результате перепада температур (в том числе зимой), механических воздействий, повреждений и просто в процессе старения на его резиновом корпусе могут появиться сначала мелкие, а потом все более укрупняющиеся трещины, через которые пыль, песок и прочий мелкий мусор будет попадать внутрь шаровой опоры. Эта смесь будет работать в качестве абразива, постепенно разрушая металлические поверхности и вымывая смазку.

Поэтому при выполнении ревизии всегда нужно обращать внимание на состояние пыльника, наличие в нем мусора и смазки. Если он поврежден — его нужно обязательно заменить на новый, поскольку использование порванного пыльника ведет к резкому снижению общего ресурса шаровой

А при замене пыльника на новый нужно не забыть набить его смазкой («Литолом», ШРБ-4 или их аналогами).

Существует еще один нестандартный метод проверки шаровой, в частности, из-за повреждения пыльника. В частности, метод подойдет для проверки на машинах, у которых шаровая стоит вертикально пальцем вверх, то есть, вода если попадает внутрь, то остается внутри как в сосуде, а попадает она сверху через уплотнение сальника. Так, на машинах, где сложно демонтировать и вообще добраться до опоры, можно взять обычный медицинский шприц с иголкой и налить в него немного жидкого масла (2…3 кубика). Далее нужно в верхней части иголкой шприца проткнуть пыльник и залить внутрь имеющееся масло. После этого сравнить характер старого стука и стука после заливки масла. Если появилась разница — значит, шаровая вышла из строя и ее желательно заменить. Что касается дырки от иглы, то через нее вода не попадет внутрь, поэтому автовладелец может быть спокоен на счет этого.

Что потребуется для установки новой шаровой на иномарку

Для выполнения работы потребуется автомобильный подъемник или домкрат, а также набор инструментов. Среди них ключи разного размера, а также съемник для шаровых

При этом важно определить, какой именно съемник вам подойдет. Все зависит от конструкции подвески и способа крепления опоры к поворотному кулаку

Определиться с этим помогут в любом магазине, где вы решите купить автозапчасти для своей машины (отличный пример – магазин МАКАВТО). Также нелишним будет запастить смазкой типа WD-40. Она поможет легко открутить соединения, которые «перехватились» в результате воздействия влаги, температур, реагентов и других внешних факторов.

Во многих случаях вам могут понадобиться тиски и труба определённого диаметра. Эти элементы помогут выбить шаровую из рычага, если она туда запрессована.

Винтовой, изготовленный из уголка

Еще один винтовой съемник можно изготовить из металлического уголка и сварочного аппарата.

Для этого берем уголок со сторонами 7-8 см и такой же длиной, и толщиной 0,3-0,5 см.

В одной из сторон проделываем пропил для закрепления механизма на проушине. Из листового металла толщиной 0,3 см вырезаем два треугольника, которые будут выступать раскосами. Их нужно приварить по бокам к уголку. Это значительно увеличит прочность конструкции.

Берем гайку на 17 и длинный болт под нее. Саму гайку привариваем перпендикулярно прорезу так, чтобы отверстием она была обращена к пропилу.

Чтобы в дальнейшем болт можно было легко расположить на одной оси с пальцем, перед тем, как закрепить при помощи сварки гайку, на уголок предварительно необходимо приварить проставку.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Устройство и принцип работы торсионной подвески автомобиля

Остается только вкрутить болт и съемник можно использовать.

Это простейшие типы съемных механизмов, которые можно изготовить самостоятельно.

В целом же, вариантов их масса, к тому же имея немного фантазии и начальные знания по слесарному делу, запросто можно придумать и изготовить свой съемник.

Предлагаем к просмотру некоторые чертежи.

Про устройство

Если вы не перешли на ссылку вверху и не прочитали, здесь немного напомню про строение. Нужно понимать, что шаровая опора служит для подвижного соединения, которое может вращаться, то есть движение сразу в нескольких плоскостях. В автомобилях применяется в основном в передней подвеске, для поворота передних колес.

  • Есть цилиндрический корпус.
  • Полимерный вкладыш, который в него погружается.
  • Металлический палец или «шар» или стержень, названий много. С одно стороны имеет сферический элемент, с другой стороны стержень с резьбой.
  • Пыльник, защищает конструкцию от проникновения пыли и грязи.
  • Прижимная пружина или вообще дно. Кстати иногда ее нет, если опора не разборная.

Вот так вот бегло, но нам это нужно для того чтобы понять как производить восстановление.

Шаровая опора предназначена для надежного подвижного крепления ступицы колеса к рычагу подвески. Состоит шаровая опора из шарового пальца, корпуса и пластмассового вкладыша. Корпус шаровой опоры либо сваривается точечной сваркой из двух половинок со штампованными, сферическими углублениями с отверстием под палец в одной из них или является толстостенным металлическим стаканом в который вставляется вкладыш с пальцем, после чего ставится дно, а край завальцовывается чтобы конструкция не разбиралась.

Пока цел пыльник ― шаровая практически не изнашивается. Интенсивный износ шаровой начинается после прихода пыльника в негодность, с попаданием внутрь грязи. Поэтому следите за пыльниками, так как своевременная замена негодного пыльника ― это продление срока работы узла.

Читать далее: Описание и замена датчиков Hyundai Accent Solaris и Getz коленвала холостого хода и других

Правда, стык сварного корпуса не герметичен поэтому через него внутрь корпуса набирается вода даже с целым пыльником. Потому если корпус узла состоит из двух частей, желательно наполнять его через тавотницу литолом.

Шаровая опора позволяет обеспечить надежное подвижное соединение ступицы колеса с рычагом подвески. В состав узла входит корпус, шаровый палец, а также вкладыш, изготовленный из пластмассы. Корпус чаще всего имеет сварную конструкцию — две части со штампованным углублением сферической формы под палец соединяются с помощью точечной сварки.

По сути, этот элемент представляет собой толстостенный стакан, изготовленный из металла, в который затем вставляется вкладыш с пальцем. Чтобы сделать конструкцию корпуса неразборной, его края развальцовываются. Зачастую вкладыш не изготавливается отдельно, а область между стенками корпуса и шаровой поверхностью пальца заполняется специальным полимерным материалом. Для защиты узла от грязи и воды сверху надевается пыльник.

Следует отметить, что активный износ шаровой опоры начинается после повреждения пыльника. Пока этого не произошло, узел износу практически не подвержен. Таким образом, если контролировать состояние этого элемента и проводить его своевременную замену, то можно значительно увеличить срок работы узла.

Самодельные винтовые съемники шаровых опор

На рынке инструментов винтовые съемные механизмы представлены в широком разнообразии. Стоят они недорого, но неоправданно платить за приспособление, которое пригодится раз или два. Поэтому вам нужно сначала разобраться с конструкцией будущего механизма, потом сделать чертежи съемника шаровых своими руками.

Устройства на основе винтового усилия считаются универсальными, так как подходят под все автомобили. Свою работу такие механизмы выполняют за счет силового болта, завинченного в корпус съемного механизма. Приспособление надевают на проушины ШО, закручивают винт в палец опоры, выпрессовывают последний со своего места.

Винтовой разжимной

Эта самодельная конструкция подходит всем классическим «Жигулям» и «Ланосам». Съемник шаровых для ВАЗ 2110 своими руками изготавливают из подручных материалов.

Пошаговая инструкция:

  • Найдите металлический прут с квадратным или 6-гранным сечением. Отрежьте от него 7-9 см. Заготовка по размерам должна подходить по ключ с головкой на 17 или 19.
  • Сделайте сверлом внутреннюю полость, нарежьте в ней резьбу под рабочее тело – болт диаметром 8 мм.
  • Закрутите силовой болт в подготовленное отверстие.

Самодельный съемник шаровых опор

Вы соорудили съемное устройство. Его действие можно продемонстрировать на примере демонтажа шаровых любых «Жигулей»:

  1. Ослабьте стопорную гайку.
  2. Установите изготовленный инструмент между пальцами ШО.
  3. Закручивая, уприте шпильку в палец.
  4. Возьмите два ключа: одним зафиксируйте самоделку, другим раскручивайте рабочее тело устройства (шпильку).

Действуйте до полного выхода пальца с прикипевшего места.

Винтовой Г-образный

Вам потребуются: молоток, тиски, болгарка, плашка. Приспособление делайте из металлического штыря диаметром 8-10 мм и длиной 16-18 см. Найдите пластину толщиной не меньше 0,5 см.

Алгоритм работы:

  1. Придайте пруту форму буквы «Г»: длинное плечо – 12 см, короткое – 6 см.
  2. На 12-сантиметровом отрезке нарежьте плашкой резьбу.
  3. Подберите гайку соответствующего размера.
  4. Из пластины подготовьте клин: сточите заготовку так, чтобы сбоку она выглядела как треугольник. Сделайте пропил под палец с тонкой стороны.
  5. С другой, утолщенной стороны, просверлите отверстие несколько большего диаметра, чем прут, для свободного хода детали.
  6. Наденьте клин на 12-сантиметровое плечо съемного устройства, накрутите гайку.

Пластину готового изделия поместите между проушиной и опорой: короткий отрезок «Г» упрется в палец. Элемент выскочит со своего места, когда вы начнете закручивать гайку.

Винтовой съемник шаровых опор, изготовленный из уголка

Сооружая съемное устройство, воспользуйтесь режущими и сварочными инструментами, обычными автомобильными слесарными принадлежностями.

Порядок действий:

  1. Основой механизма послужит металлический уголок длиной 7-8 см с толщиной стенки полсантиметра. На одной стороне заготовки сделайте распил для крепления к проушине.
  2. Из кусочков металлических пластин вырежьте два треугольника. Чтобы усилить установку, приварите детали к торцевым частям уголка.
  3. Подберите гайку и шпильку, совпадающие по параметрам.
  4. Приварите к гайке проставки, прикрепите этот компонент к уголку: гайка должна оказаться напротив пропила.
  5. Вкрутите шпильку в гайку.

Как сделать съемник шаровых опор своими руками

Ремонтная принадлежность для отжима шаровых готова.

Способы проверки исправности шаровой опоры

Как проверить шаровую опору без подъемника?

Многих водителей интересует вопрос, как проверить шаровую опору без подъемника или эстакады? Диагностика производится следующим образом.

Установив и закрепив автомобиль на площадке с твердым покрытием, поднять домкратом и снять колесо. Подставить под нижний рычаг деревянную или металлическую подставку и опустить автомобиль. Эти действия необходимы для сжатия пружины подвески. Перемещая руками цапфу сверху вниз, легко определить наличие или отсутствие люфта в шаровой опоре. Визуально определить состояние пыльника на предмет целостности.

Проверка шаровой опоры с помощью подъемника (эстакады)

Проверить состояние шаровой опоры на эстакаде или смотровой яме достаточно просто. Пружины подвески сжаты под тяжестью автомобиля. Достаточно установить монтировку, между цапфой и рычагом произведя несколько резких нажимов. Наличие люфта пальца будет указывать на неисправность опоры.

Вертикальный люфт при разжатой пружине определить достаточно сложно, особенно на тяжелых внедорожниках, как правило, имеющих многорычажную подвеску. Поэтому при диагностике на автомобильном подъемнике следует сжать пружину гидравлической стойкой, установленной под нижний рычаг, и для проверки узла воспользоваться монтировкой.

Проверка шаровой опоры с демонтажем и разборкой

Для проверки технического состояния снятой с автомобиля шаровой опоры достаточно повернуть ее набок. Если в этом состоянии верхний конец пальца под своей тяжестью опустился вниз, то ресурс опоры практически выработан и скоро появится люфт. Такую опору лучше сразу заменить.

Разборные шаровые опоры давно утратили свою актуальность, и даже если в наследство достался старенький Москвич или Вазовская копейка, вряд ли удастся найти запасные детали для шаровой опоры. Проще установить более современные неразборные узлы.

Дополнительные советы

Закручивать болты и гайки рекомендуется с определенным усилием при помощи динамометрического ключа. Информацию о моментах затяжки можно найти в интернете на тематических сайтах. Если такого ключа у вас нет и покупать его не планируете, просто будьте внимательны. Чрезмерными усилиями можно сорвать резьбу, а ослабленные резьбовые соединения могут сказаться на безопасности. Чувствуйте меру.

Снятые болты и гайки при необходимости очищайте щеткой по металлу, обрабатывайте «Жидким ключом», смазывайте графитной смазкой. Это предотвратит закисание и облегчит работы в будущем.

После любого вмешательства в систему подвески рекомендуется делать развал-схождение на специализированных СТО.

Всем известно, что чем качественнее шаровая опора или палец рулевой тяги, тем дольше они служат. Но не всем известно, что чем дольше они служат, то тем крепче прикипает конус детали к гнезду. И разъединять их рано или поздно приходится. Момент затяжки гаек пальцев шаровых опор примерно 10 кг/м. . Нетрудно подсчитать, что конусный палец при такой затяжке запрессовывается в гнездо с усилием в несколько тонн. И так как тело пальца и гнезда имеют коническую форму, а так же бывает, что между сопряжением попадает влага и впоследствии коррозия, то вырвать шаровый палец назад не так то просто.

Как бывает очень часто, простейший способ решения этой проблемы у многих доморощеных самомастеров — это газовая горелка и кувалда, или еще круче — монтажка и кувалда. Но после такого народного ремонта, может потребоваться замена всей подвески в сборе или отдельных его узлов. Поэтому, что бы избежать потерю времени, нервных клеток и денег, советую использовать при ремонте более деликатный инструмент — специальные съёмники. Но в продаже их бывает десятки вариантов, и перед владельцем машины, особенно для новичка, встаёт вопрос — так какой же выбрать?

Как сделать съемник шаровых опор и рулевых наконечников своими руками. Просто и бесплатно. Всем доброго времени суток!

В этой статье хотел бы с вами поделиться очень хорошей самоделкой, а именно съемником шаровых опор и рулевых наконечников.Не знаю, подойдет ли на другие авто, на ваз подойдёт точно!

Не так давно менял шаровую ” дедовским ” методом помощью молотка, скажу вам не очень удобно и быстро.Посмотрев в интернете нашёл как можно легко и без затрат сделать съемник, в интернете цены смотрел от 500 рублей и выше!Данная самоделка займёт около 30-60 минут при наличии всего необходимого.

А нам понадобится:

  • Труба внутренним диаметром 45-50мм, и толщиной мм 2 хотя бы, можно и больше!
  • Две толстые шайбы под диаметр трубы, либо можно вырезать из толстого металла.
  • Болт и гайка, я использовал болт под ключ на 24, можно и меньше.

Передняя подвеска автомобиля

Полуоси. Если с повышением скорости гул нарастает, значит они неисправны. Сама полуось не ломается, однако она имеет слабое место — подшипник. В течение 3 недель необходимо его перепрессовать либо выполнить его замену вместе с полуосью.

ШРУС. Если ШРУСы (гранаты) неисправны, при поворотах будут четко слышаться щелчки. Особенно, если на холостых оборотах покрутить рулем со стороны в сторону. В таком случае требуется срочная замена.

Шаровые опоры. При неисправности они скрипят или стучат при езде по неровной дороге и кочкам. Необходимо максимально быстро заменить их, иначе автомобиль встанет посреди дороги, при этом колесо будет неестественно вывернуто.

Ступичные подшипники. Передние ступичные подшипники могут издавать как стук, так и шум. Шум происходит в результате износа роликов подшипника и беговой дорожки сепараторов, а стук — от сильного люфта в подшипниках. Самому несложно поставить диагноз. Для этого нужно поднять домкратом левую сторону автомобиля и резко крутануть колесо. При наличии гула, похожего на шум шара из металла, который катится по металлическому листу, необходимо заменить подшипник. Далее возьмитесь левой рукой за верхний внутренний участок колеса, а правой рукой — за нижний внешний. Теперь нужно покачать колесо «на излом». В случае если оно даже чуть-чуть «болтается», обратитесь к специалистам для устранения люфта в подшипнике ступицы, в противном случае его срок службы сократится вдвое.

Рулевое управление. Следует начать с редуктора, который порой стучит в результате износа главной пары и скрипит во время поворота рулевого колеса в различные стороны. Как правило, проблема решается смазкой и регулировкой рулевого вала. А рулевые наконечники и тяги стучат как шаровые опоры, и проявляется стук лишь на неровной дороге. Необходимо срочно их менять.

Амортизаторы. Как правило, они не досаждают «звуками», однако если звуки все же присутствуют, на неровной дороге их хорошо слышно: они поскрипывают и стучат. Их болезнью является износ подушек, резиновых втулок, вытекание масла. Нужно покачать автомобиль (нажмите на багажник и крылья) и послушать, есть ли стуки. Если кузов продолжает раскачиваться даже после прекращения вами воздействия, значит изношены втулки и подушки. На таких амортизаторах ездить опасно, поскольку во время резкого нажатия на тормоза тормозной путь возрастает вдвое. Кроме того, причиной поломки может быть течь масла из амортизатора, что заметно невооруженным глазом (вы увидите на корпусе налипшую грязь и подтеки). Такой амортизатор нуждается в замене.

Пружины. Неприятные звуки трущихся металлических элементов довольно часто издают пружины. Причина заключается в неправильной установке — чтобы устранить проблему, следует обратиться к мастерам, которые их устанавливали.

Тормоза. Тормозные колодки порой посвистывают в условиях воздействия на педаль, вплоть до скрежета. Если колодки новые, вероятнее всего, они просто еще не притерлись, и шум пропадет через 1-2 тысячи километров сам по себе. Однако есть риск того, что они кривые, то есть бракованные. Поэтому если звук не исчез через некоторое время, а автомобиль меняет траекторию при торможении (его тянет вправо или влево), колодки следует заменить. На автомобилях, дорогих в обслуживании, они стоят достаточно дорого, поэтому проблему можно решить по-другому: снять тормозной диск и проточить на станке, а тормозные колодки обработать при помощи точильного круга.

Восстанавливаем шаровую опору своими руками

Измеряют наружный и внутренний диаметр корпуса и изготавливают кольцо из стали высотой 10 мм с резьбой и пробкой.

Его приваривают к корпусу опоры. Вставляют палец с вкладышем и ввинчивают пробку так, чтобы она этот вкладыш поджимала.

В кольце просверливают отверстие в 2 мм как можно ближе к пробке и зашплинтовывают его. Чтобы установить шаровую опору на место, необходимо:

  1. Прикрепить шаровую к нижнему рычагу и закрепить её.
  2. Установить палец (ось) в посадочное место, отжав при этом нижний рычаг.
  3. Зажать гайку на пальце.
  4. Если палец проворачивается в месте посадки, с помощью монтировки стоит подтянуть рычаг вверх.

При установке опоры на место съёмник не потребуется. Повторно снимать и устанавливать шаровую будет проще, если заменить шплинтовку на самоконтрящиеся гайки.

Причины неисправности шаровой

Существует ряд типовых причин, по которым шаровая опора приходит в негодность. Среди них:

Естественный износ. В среднем, шаровый шарнир может ходит в пределах от 20 до 150 тысяч километров пробега. Однако, если деталь более-менее качественная, то проблемы с ней могут начаться примерно через 100 тысяч километров пробега на автомобиле. На износ влияет много факторов — качество выполненной детали, условия эксплуатации, уход за деталью, наличие смазки, целостность пыльника, езда на большой скорости по неровной дороге, резкие перепады температуры, езда по бездорожью и так далее.

  • Порванный пыльник. Эта часть шаровой опоры, грубо говоря, считается расходным материалом, поэтому автовладельцу желательно периодически следить за его состоянием, в частности, целостностью. Если пыльник повредиться, то внутрь шаровой опоры во время езды на автомобиле наверняка попадет влага, песок, грязь, мелкий мусор. Все эти элементы будут образовывать абразивный материал, который будет естественным образом изнашивать внутренности опоры. Поэтому порванные пыльники нужно своевременно менять используя при этом соответствующую смазку.
  • Повышенные нагрузки. В первую очередь это касается езды на автомобиле на высокой скорости по неровным дорогам. В таких условиях удары приходятся на различные элементы подвески, и в том числе — на шаровую опору. Естественно, что это приводит к ее износу и повреждению. Другая ситуация — перегрузка машины, то есть, перевозка на ней предельно допустимых по массе грузов или даже с превышением допустимой массы. Особенно тяжелый вариант — совмещение быстрой езды по неровной дороге при значительно загруженной машине.

Выработка смазки. Она удаляется из шаровой по естественным причинам — высыхание, испарение. Как указывалось выше, при повреждении пыльника смазка может быть удалена очень быстро вследствие естественных причин, что приведет к усиленному износу шаровой опоры. Соответственно, полезно периодически добавлять смазочную массу в шаровую, в том числе при установке нового узла, поскольку зачастую на новых опорах производители оставляют не так много смазки, как того требует инструкция автопроизводителя. Для добавления смазки в шаровую существуют специальные приспособления. А в качестве смазывающего материала можно использовать литиевые смазки (например, «Литол»), средство ШРБ-4 и прочие.

Помните, что причины неисправностей шаровой опоры не появляются в одночасье. Исключением может быть лишь изначально бракованная деталь (например, с трещиной на корпусе), однако вероятность этого достаточно мала. Поэтому нужно диагностировать шаровую еще на начальном этапе поломки. А при покупке также лучше не скупиться и заплатить чуть больше, ведь чем деталь дороже тем, она будет более износостойкой (в большинстве случаев). Главным их отличием является качество материала, тип и количество используемой смазки, а также стойкость на разрыв.

Источник

Ответ: Восстановление шаровых опор.

Еще один ремонтник утверждал, что если сразу восстановить все рычаги спереди на уже упомянутой Audi A6 C5 — после выхода из поворота руль может и не возвращаться сам в среднее положение, мол лучше раз в 5 000 км восстанавливать по паре рычагов. На вопрос как именно они восстанавливают — описал п.1, но я, все же склонен, думать, что описанное поведение более вероятно для п. 2.

Противникам восстановления ШО предлагаю поразмыслить еще над тем, что на фурах этим занимаются особенно массово, а ведь там и машины в лизинге, и на гарантии, и т.д. и т.п. + нагрузки на ШО фуры несопоставимы с оными для легковых авто.

Хотите брать оригинал с заводским пузырьком — ради Бога, но и на сторонников восстановления не кивайте, что те купили авто не по средствам.

  • Главная ›
  • услуги и технологии ›
  • РЕМОНТ ШАРОВЫХ ОПОР ВОССТАНОВЛЕНИЕ от 500 руб

РЕМОНТ ШАРОВЫХ ОПОР ВОССТАНОВЛЕНИЕ ПРОФЕССИОНАЛЬНО

Наша компания занимается восстановлением деталей автомобилей заводским способом. Мы производим ремонт шаровых опор в Москве автомобиля до заводского состояния. Часто шаровые опоры влиты в тело рычага, в этом случаи реставрация шаровых опор возможна тремя способами, предлагаем рассмотреть каждый способ отдельно!

Способ № 1 (самый простой способ) Ремонт шаровых опор полимером по технологии sjr

Ремонт шаровых опор полимером по технологии sjr очень надежен но только в том случаи если нижний сухарь шарового соединения остался цел, под высоким давлением и температуре в шаровую опору сверху загоняется полимер который создает верхний сухарь, обычно нагрузка идет на верхнюю часть сухаря и именно ана изнашивается чаще всего! Нижняя часть выходит из строя реже, но по причине повреждения пыльника, затем происходит коррозия пальца шаровой опоры, в это случаи восстановление шаровых опор не возможен без вскрытия, для этого существует оставшиеся два варианта.

Способ №2 Реставрация шаровых опор вскрывая завальцовку и завальцовывая после реставрации

Второй способ произвести ремонт шаровой опоры подходит для тех кто не хочет видеть следов вмешательства в деталь очень подходит для ретро автомобилей

Устройство шаровой опоры после сборки на заводе изготовителе имеет место завальцовки, вот оно нам и поможет:

1. Вскрываем завальцовку на специальном станке, развальцовываем 2. Разбираем шаровую опору

3. Шлифуем стальной палец, при необходимости меняем палец 4. Изготавливаем сухарь нижний и верхний 4. Собираем шаровую опору 5. Завальцовываем, шаровая готова

Способ №3

Восстановление шаровых опор с изготовлением обслуживаемой верхней части

Реставрация шаровых опор рычагов таким способом, самый оптимальный вариант потому что, имея разборное шаровое соединение вы без труда смежите подтянуть шаровую опору, произвести ее обслуживание, заменить малец, сухарь верхний нижний. Суть ремонта заключается в следующем, с заводской шаровой опоры срезают завальцовку, после вытачивают чашку с крышкой под размер шаровой опоры, затем меняют нижний сухарь и верхний, шлифуем или меняем стальной палец, далее сборка с затяжкой динамометрический ключом, реставрация шаровой опоры закончена!
