Замена ремня ГРМ на Hyundai Accent своими руками

Выбираем ремень ГРМ для Hyundai Accent

Комплект ГРМ

Если вы остановили свой выбор на ремне неоригинального производства, то предпочтительнее будет приобрести качественный ремень от проверенного производителя, например: ContiTech, Dayco или Bosch.

Детали фирменного производства будут отличаться отсутствием резкого запаха, качественно выполненной упаковкой, не будут растягиваться при механическом воздействии руками.

Некоторые производители предлагают вниманию покупателя достаточно выгодные решения по приобретению комплекта, из уже подобранных ремня и роликов, к конкретной марке автомобиля и двигателя.

  • При покупке ремня ГРМ в магазине, посмотрите на условия его хранения, он не должен прогибаться и перекручиваться или висеть на гвоздике, это может привести к трещинам внутренних нитей корда, которые вы не увидите при внешнем осмотре.
  • Прежде чем купить ремень ГРМ, надо уточнить число клапанов на вашем автомобиле. Есть два вида двигателей, которые устанавливались на Hyundai Accent – это 12 клапанный SOCH и 16 клапанный DOCH. Уточните этот параметр в сервисной книге, либо у продавца-консультанта, при приобретении ремня, от этого будет зависеть правильность подбора ремня для вашего автомобиля. Кроме того, на двигатель SOCH ставился ремень и один натяжной ролик, а на DOCH – ремень и ролики, натяжной и обводной.

Двигатель Хендай Акцент 1.5 литра характеристики, устройство ГРМ

Двигатель Хендай Акцент 1.5 литра модели G4EС, который в основном и встречается на Accent имеет довольно интересную конструкцию и весьма надежен. Бензиновый атмосферник мощностью 102 л.с. при грамотной эксплуатации может легко проехать 300-400 тысяч километров. Мало того, двигатель весьма ремонтопригоден.

Сегодня поговорим о моторе подробнее.

Рядные моторы серии “ALFA” имеют огромное количество модификаций. Это четырехцилиндровые четырехтактные бензиновые двигатели жидкостного охлаждения, с рядным вертикальным расположением цилиндров и 16 клапанной головкой цилиндров.

Двигатель имеет гидрокомпенсаторы и не нуждается в регулировке клапанного зазора.

Двигатель Hyundai Accent 1.5 литра

Блок цилиндров двигателя Хендай Акцент представляет собой единую чугунную отливку, образующую цилиндры, рубашку охлаждения и каналы масляной магистрали. Блоки изготовлены из специального высокопрочного чугуна, цилиндры расточены непосредственно в теле блока.

На блоке цилиндров выполнены специальные приливы, фланцы и отверстия для крепления деталей, узлов и агрегатов, а также каналы главной масляной магистрали. В нижней части блока цилиндров расположено пять опор коренных подшипников коленчатого вала со съемными крышками, которые крепятся к блоку болтами.

Крышки коренных подшипников двигателей обработаны в сборе с блоком и невзаимозаменяемы.

Головка блока цилиндров Акцент 1.5 литра

Головка блока цилиндров Accent 1.5, изготовленная из алюминиевого сплава, общая для всех цилиндров двигателя. В нижней части головки блока цилиндров отлиты каналы, по которым циркулирует жидкость, охлаждающая камеры сгорания.

В головку запрессованы седла и направляющие втулки клапанов. Впускные и выпускные клапаны имеют по одной пружине, зафиксированной через тарелку двумя сухарями. На двигателе G4EС стоят два распределительных вала.

Довольно интересной конструкции, смотрим фото ниже –

1 – болт крепления зубчатого шкива распределительного вала; 2 – сальник распределительного вала; 3 – крышка переднего подшипника распределительного вала; 4 – распределительный вал впускных клапанов; 5 – цепь привода распределительного вала впускных клапанов; 6 – распределительный вал выпускных клапанов; 7 – гидравлический толкатель клапана (гидрокомпенсатор);

8 – головка блока цилиндров

Устройство ГРМ Хендай Акцент 1.5 литра

Привод газораспределительного механизма комбинированный, поскольку там одновременно используется и ремень ГРМ и небольшая цепь. Ремень передает крутящий момент от шкива коленчатого вала на один распределительный вал, а с противоположной стороны стоит небольшая цепь, которая связывает, через звездочки, второй распределительный вал, тем самым синхронизируя работу ГРМ.

Замена ремня ГРМ на Акцент 1.5 литра требуется раз в 50 тысяч километров, цепь необходимо менять раз в 100 километров. Обычно бряканье растянутой цепи слышно уже на 80-90 тысячах пробега.

Схема ГРМ Hyundai Accent 1.5 литра далее.

1 – зубчатый шкив привода распределительного вала выпускных клапанов; 2 – болт; 3 – промежуточный ролик; 4 – ремень привода газораспределительного механизма; 5 – метка на передней крышке блока цилиндров; 6 – метка на зубчатом шкиве коленчатого вала; 7 – зубчатый шкив коленчатого вала двигателя; 8 – болт натяжного ролика; 9 – проставка натяжного ролика; 10 – пружина натяжного ролика; 11 – натяжной ролик; 12 – метка на зубчатом шкиве;

13 – метка на опоре распределительного вала

Характеристики двигателя Хендай Акцент 1.5 литра

  • Рабочий объем – 1495 см3
  • Количество цилиндров – 4
  • Количество клапанов – 16
  • Диаметр цилиндра – 75.5 мм
  • Ход поршня – 83.5 мм
  • Привод ГРМ – ремень (DOHC)
  • Мощность л.с.(кВт) – 102 (75) при 5800 об. в мин.
  • Крутящий момент – 134 Нм при 3000 об. в мин.
  • Максимальная скорость – 181 км/ч
  • Разгон до первой сотни – 10.5 секунд
  • Тип топлива – бензин АИ-92
  • Степень сжатия – 10
  • Расход топлива в городе – 9.9 литров
  • Расход топлива по трассе – 6.1 литра
  • Расход топлива в смешанном цикле – 7.5 литра

Кроме 5-ступенчатой механики, в сочетании с этим силовым агрегатом можно встретить и 4-диапазонный автомат.

Естественно с гидромеханической автоматической коробкой передач расход топлива выше, а динамика похуже.

Замена ремня ГРМ Акцент 16 клапанов – что нужно знать?

С необходимостью замены ремня газораспределительного механизма сталкивается каждый автомобилист. Ремень имеет ограниченный срок службы и после определенного пробега должен быть установлен новый, чтобы не произошло обрыва изношенной запчасти.

Через сколько нужно менять ремень?

Срок замены зависит от марки автомобиля и качества ремня – обычно производитель указывает рекомендованный срок эксплуатации, превышать который не стоит.

Также менять ремень придется, если обрыв все же произошел.

Обрыв ремня ГРМ Хендай Акцент

Заметить, что ремень порвался, совсем несложно – после обрыва машина просто не будет двигаться. Многих начинающих автолюбителей интересует, какими могут быть последствия обрыва ремня.

На самом деле, исход может быть совершенно разным. В ряде случаев при обрыве ремня не понадобится дополнительного ремонта и автовладельцу необходимо провести только замену поврежденного элемента. В других ситуациях обрыв становится причиной серьезного повреждения двигателя, которое требует дорогостоящего ремонта. Чаще всего из строя выходят клапана.

Рассмотрим, сколько стоит набор и ремень ГРМ отдельно.

Цена на ремень ГРМ на Хендай Акцент

Цена на ремень ГРМ Хундаи Акцент 16 кл. начинается от 2 тыс. рублей за оригинал (артикул 2431226050). Купить аналог можно за 500 рублей – это ремни фирм CONTITECH (номер CT942), DAYCO (94660), DONGIL (105RU22), AMIWA (2914035) или других.

Дороже будут стоить ремкомплекты от GATES (K015479XS, K015479XS), INA (530042710) или JP GROUP (3512100919) – стоимость от 1 до 3-х тыс. рублей.

Комплект ГРМ:

  • ролик натяжной 16 клапанов DOHC и 12 клапанов SOHC – 2441026000;
  • ролик промежуточный 16кл DOHC – 2481026020;
  • комплект ГРМ 16кл (ремень + 2 ролика) – AMDKITBR6.

Какой ремень ГРМ лучше?

GATES – это известная американская компания, хотя на данный момент запчасти под этим брендом также выпускаются в Корее. Комплект ГРМ GATES отличается высоким качеством и длительным сроком службы, для большинства автомобилистов продукция упомянутого бренда является эталоном качества.

Компания DONGIL является корейской, ее продукция устанавливается на 70-80 % всех выпускаемых Акцентов. Отзывы российских автомобилистов о ГРМ DONGIL весьма положительные – эти ремни ничуть не уступают продукции ведущих компаний рынка, и являются наиболее дешевыми в данном сегменте.

Можно утверждать, что ремни фирмы DONGIL – наиболее оптимальный вариант для корейских авто.

Замена ремня ГРМ

Непосредственно сама замена газораспределительного ремня должна проходить в такой очерёдности:

  • В первую очередь снимаем ремни со всего навесного оборудования – ГУРа, кондиционера и генератора;

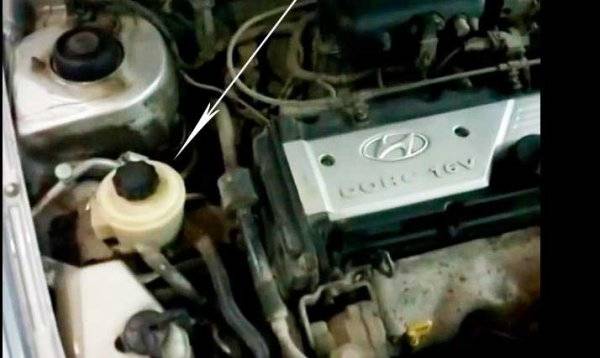

  • Демонтируем бачок ГУРа и слегка отодвигаем его в сторону, чтобы не мешал;

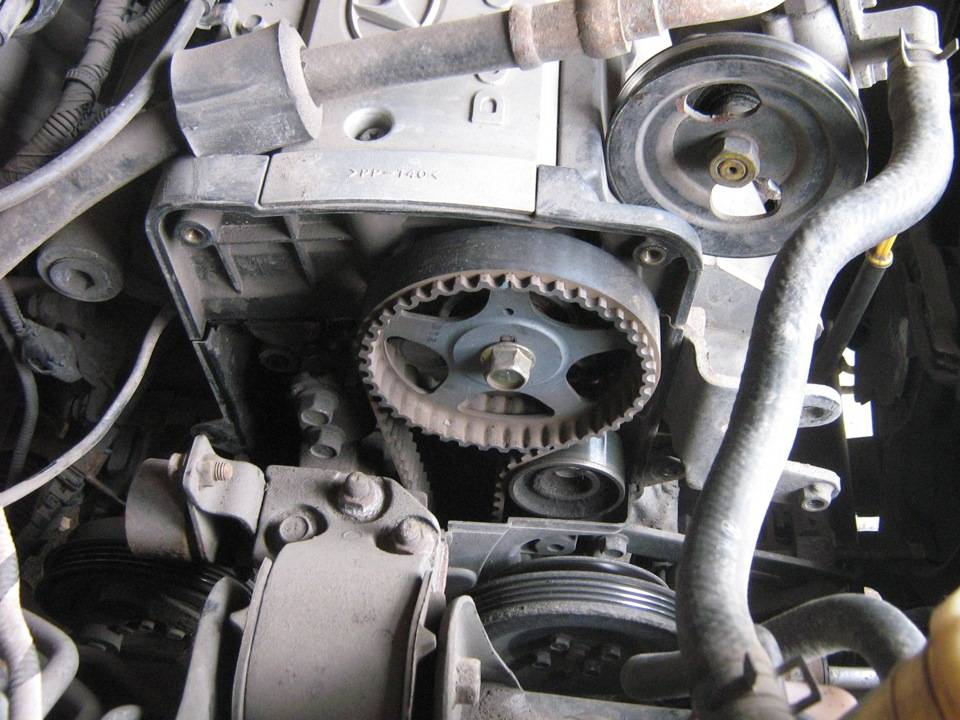

  • Снимаем кожух с ГРМ и откручиваем все крепёжные болты, которые расположены по периметру;
  • Одеваем вороток с торцевой головкой на центральный коленвальный болт и упираем его в лонжерон;
  • Отсоединяем все разъёмы низковольтного типа от модуля катушки;
  • На несколько оборотов прокручиваем стартер и срываем с коленвала болт. Поворачиваем его по часовой стрелке, до тех самых пор пока не получаем совмещение меток на шкиве коленвала;
  • Выкручиваем его, не забывая при этом демонтировать также и шкивы с металлической пластинкой;
  • Ослабляем крепёжные болты на натяжном ролике и выкручиваем их. Аккуратно придерживаем ролик, не допуская срыва резьбы идущей по пружине;
  • Снимаем старый ремень и меняем обводной ролик;
  • Ставим на его место новый, следя за точным совпадением меток на кожухе ремня и шкивах распредвала и коленвала;
  • Устанавливаем натяжной ролик. Здесь, возможно, придётся помучаться с пружиной, будьте к этому готовы;
  • Затягиваем регулировочный болт на ролике, а затем фиксируем и его крепление;
  • Одеваем коленвальный шкив и закручиваем на место крепёжный болт;
  • На два оборота проворачиваем коленвал и сверяем совпадение меток;
  • Проводим сборку всех ранее снятых узлов и агрегатов в обратной последовательности. Крепёжный болт на коленвале затягиваем против часовой стрелки, ударами молотка для большей надёжности.

Послесловие

Ремень газораспределительного механизма на нашем авто заменён. Ничего особо сложного в этой процедуре нет, здесь в первую очередь важны не знания и опыт, а чёткое следование описанной выше инструкции и соблюдение правильной очерёдности работ. Будьте внимательны и терпеливы, итоговый результат однозначно стоит затраченного времени и усилий.

Основные сведения о ГРМ Хендай Акцент

  1. При достижении максимального пробега в 45-60 тыс. км.
  2. При обрыве или повреждении.

Цена новых ремней для Акцента:

  1. Оригинальный арт. 243 122 60 50 – свыше 2000 рублей.
  2. Аналог производства CONTITECH №СТ942 – 500..600 рублей.
  3. Аналог производства DAYCO №94660 – около 500 рублей.
  4. Аналог AMIWA арт. 29 14 035 – 500 рублей.
  5. Аналог DONGIL арт. 105RU22 – 450-500 рублей.
  6. Комплекты для ремонта GATES, INA или JP GROUP обойдутся в 1000-3000 рублей. Каталожные номера K015479XS, 530042710 и 3512100919 соответственно.

Обязательно обращайте внимание на рекомендуемый производителем ремня срок замены. Превышать его не нужно

Обрыв может случиться в любой момент, даже при равномерном движении. Мотор останавливается и не заводится, стартер вращается со скоростью, большей, чем обычная. Поэтому лучше поменять весь привод, не дожидаясь, когда ремень сам порвется.

Артикулы роликов:

  1. Натяжной (для DOHC 16-ти и SOHC 12-тиклапанных) – 244 102 6000.
  2. Промежуточный для DOHC 16-тиклапанных моторов – 248 102 6020.

Рекомендуется ставить ремень ГРМ оригинальный, несмотря на его высокую стоимость. На Акцентах устанавливаются заводом два производителя – GATES и DONGIL. Оба корейского производства, имеют только положительные отзывы и являются эталоном с точки зрения качества изделий. DONGIL имеют немного меньшую стоимость, но качество на высоком уровне.

Как заменить ремень ГРМ на Хендай Акцент

Эксперты рекомендуют сразу приобретать как сам ремень газораспределительного механизма, так и необходимые дополнительные комплектующие: натяжной и промежуточный ролики. Оптимальный вариант — заменить все эти изделия сразу. Иначе можно столкнуться с проблемой: ролик начнёт шуметь через месяц-другой, и менять его всё равно придётся, что создаст дополнительные затраты. А если ролик заклинит, то ремень и вовсе оборвётся — в этом случае на ремонт понадобится потратить ещё больше.

Сама процедура замены старой детали на новую выполняется за несколько шагов:

снять все ремни, связанные с дополнительными устройствами — генератором, гидравлическим усилителем руля, кондиционером;
ослабить крепление бачка гидравлического усилителя и сдвинуть его, чтобы было легче проводить дальнейший ремонт;
снять защитный кожух — для этого надо будет открутить четыре болта, которые его держат;
на болт коленвала надеть вороток с головкой, упереть в лонжерон;
отключить всю часть с низким вольтажом от катушки зажигания, чтобы не повредить её;
провернуть коленвал стартером, чтобы сорвать болт — с этой целью можно запустить пятую передачу, выжать тормоз и после этого попытаться с помощью воротка открутить болт;
снять пластину, шкивы;
ослабить и выкрутить крепёжные элементы натяжного ролика — важно его придерживать, чтобы резьба осталась целой;
снять ремень.

Когда старое изделие удалось снять, пора устанавливать новое

Важно во время процедуры не рассинхронизировать валы. Потребуется сделать следующее:

  • заменить промежуточный ролик;
  • поставить ремень;
  • совместить метки на шкивах и на кожухе;
  • поставить ролик натяжителя — пружину при этом нужно поддерживать с помощью длинной отвёртки, тогда удастся скорректировать натяжение ремня, не делая этого вручную;
  • завинтить болт ролика;
  • поставить шкив на коленвал и завинтить болт;
  • несколько раз прокрутить коленвал и убедиться, что метки располагаются правильно;
  • собрать остальные разобранные детали в обратном порядке.

Затягивать болт коленвала нужно против часовой, поскольку резьба у этого крепежа обратная.

Рассказывая о том, как заменить ремень газораспределительного механизма, мастера дают несколько рекомендаций. Их соблюдение позволяет провести процедуру быстрее:

  • предварительно дождаться, пока мотор остынет;
  • не прокручивать валы, когда ремень уже демонтирован;
  • по возможности менять не только ремень ГРМ, но и ремни других устройств;
  • если масло и свечи используются уже давно — не лениться, а поменять заодно и их.

Наиболее хлопотная часть — установить метки и совместить их. Правда, есть свой плюс: у Hyundai всего два вала, которые надо совместить, в то время как у некоторых авто их целых три. Первая метка располагается неподалёку от болта на шкиве распределительных валов — её нужно расположить напротив риски наверху головки блока цилиндров. Выемку на шкиве коленвала надо совместить с Т-образной меткой на пластине. Если сделать всё правильно, то газораспределительный механизм в итоге будет работать без перебоев ещё долго.

Приведённое описание процесса замены ремня можно дополнить видеороликом. Такая инструкция позволит наглядно увидеть, как проводить данную процедуру, чтобы всё получилось.

Замена ремня

Итак, если вы решили, что ременная передача ГРМ нуждается в срочной замене, тогда идите в магазин и покупайте новый комплект. Приготовьте все необходимые ключи и головки. Убедитесь, что домкрат находится рядом, ставьте машину на эстакаду, если она есть, конечно, и моете приступать к ремонту. Этапы его должны производиться в следующей последовательности:

1. Отворачиваем винты крепления помпы. Их 4 штуки. После этого производим демонтаж приводных ремешков.

2. Откручиваем нижнюю гайку генератора. Теперь мы сможем ослабить натяжение генераторного ремня и снять его. Что нам и нужно будет сделать на следующем шаге.
3. Берем головку на 10 и отворачиваем болты, крепящие верхнюю часть корпуса. Снимаем корпус.

3. Берем домкрат, приподнимаем переднюю часть автомобиля и демонтируем правое колесо. Теперь нужно снять защиту мотора, предварительно открутив все необходимые болты.

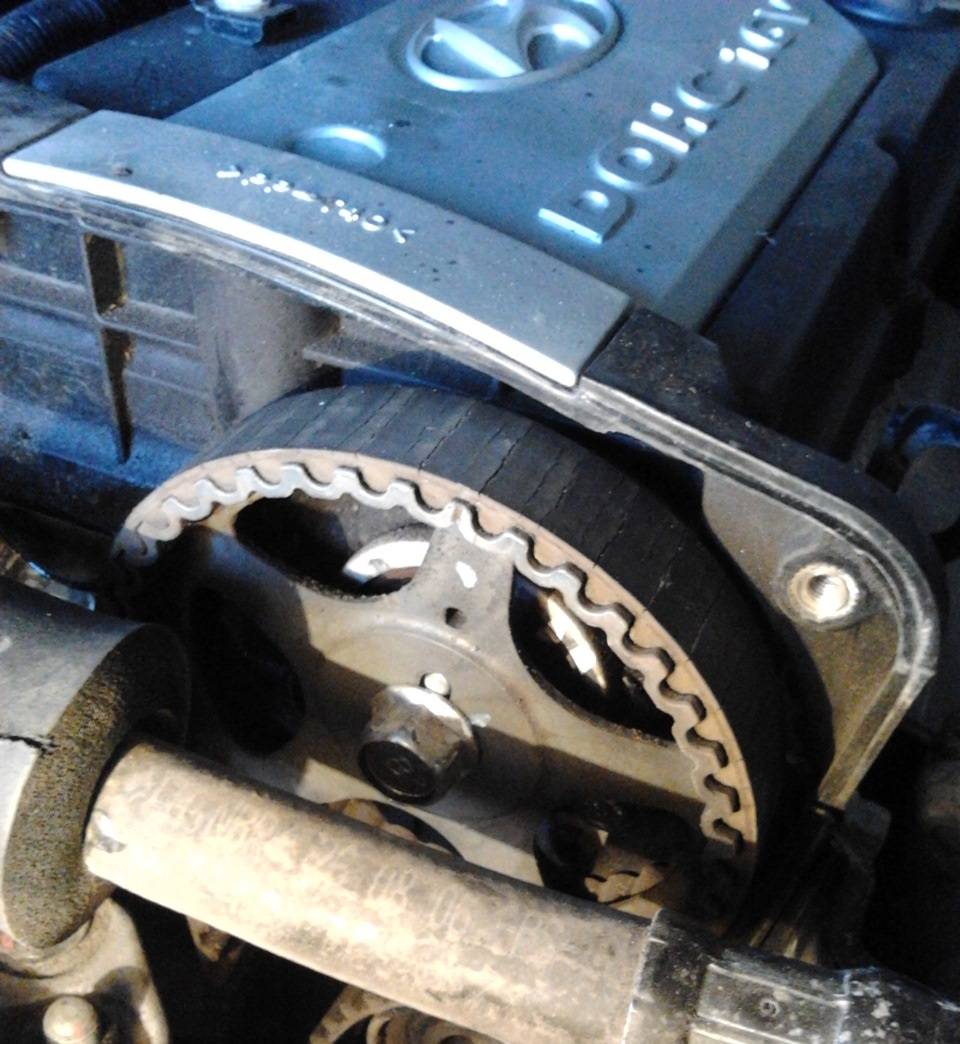

4. Теперь начинаем выставлять метки. Отверстие на шкиве распредвала должно совпадать с меткой красного цвета. Отметка на нижнем валу должно быть совмещено с символом “Т”.

5. Теперь отворачиваем болт крепления коленвала и снимаем его.
6. Отворачиваем болты, с помощью которых крепится нижняя часть кожуха и снимаем кожух.

7. Головкой на 14 отворачиваем винт обводного ролика. Затем приступаем к непосредственному демонтажу ременной передачи.

8. Теперь отворачиваем винты, крепящие натяжной ролик. Сам ролик необходимо снять и произвести его визуальный осмотр. В случае необходимости его тоже нужно будет заменить. Лучше это все-таки сделать, так как эта деталь также изнашивается, и если это еще не произошло на момент замены ремня, то может произойти в ближайшем будущем, что послужит причиной разбора всего механизма. А так не захочется делать этого из-за одного ролика!

9. Теперь коленвал прокручиваем 2 раза вправо. После этого проверяем совпадение меток. Если они не сошлись, то ремень придется снять и установить заново. Обязательно проверьте натяжку ремня. Все остальные узлы монтируются в порядке, обратном демонтажу.

Как видите, ничего особенного сложного здесь нет, и заменить привод ГРМ вполне сможет каждый автолюбитель. Нужно лишь проявить чуточку старания и следовать предлагаемой инструкции. Многие автолюбители меняют ременную передачу сами, у вас тоже обязательно получится.

Система смазки механизма

Для удешевления и упрощения конструкции двигателя распределительный вал находится в ГБЦ. Вращение происходит в нескольких подшипниках скольжения, выполненных по типу опор, которые бывают неразъемными и разъемными. Но иногда используют в опоре и вкладыши. Чтобы не сдвигался распредвал, со стороны его привода находится специальный упорный подшипник. Ко всем опорам из системы смазки моторное масло поступает под давлением. Двигатели по типу расположения распредвалов бывают двух видов:

  • с одним валом (SOHC);
  • с двумя валами (DOHC).

Наиболее популярной является вторая система. За счет применения большего числа клапанов увеличивается мощность двигателя, улучшаются его динамические характеристики. Привод распредвала на большинстве современных моторов — это эластичный ремень. Реже используется зубчатая или цепная передачи.

Привод необходим для обеспечения правильного вращения распредвала, ведь он за один оборот коленвала должен провернуться всего на 180 градусов. Цепь нередко используется в системе привода, так как обладает основным достоинством — долговечностью. Но она издает при работе довольно много шума, ей необходима смазка. А еще цепь сложнее заменить.

Что же касается ремня ГРМ, то ему смазка не нужна. А если быть точнее, то она даже противопоказана. Ресурс у ремня весьма ограниченный, но некоторые экземпляры могут пройти и 200 тыс. км. Кроме распредвала, он может приводить в движение и вспомогательные механизмы: помпу, ТНДВ (на дизельных двигателях), масляный насос, компрессор кондиционера.

Основная проблема

Проблема лежит в том, что чтобы добраться до самого ремня и, хотя бы просто его снять приходится выполнять много других работ, которые забирают и силы, и время и уничтожают нервные клетки.

Поэтому для тех людей, у которых мало времени или же нет желания тратить свои нервы мы рекомендуем доверить эти важные работы СТО ведь на сегодняшний день ремень ГРМ является одним из важных компонентов современных автомобильных моторов, а его правильная замена будет сильно влиять на бесперебойную работу двигателя в дальнейшем.

Кроме того, ремень ГРМ работает в очень непростых условиях, и автовладелец обязан постоянно следить за его состоянием и при малейших подозрениях в его неисправности сразу же принимать меры по замене.

Порядок замены ремня ГРМ на машине

Как все устроено.

Схема расположения агрегатов.

Ход работ:

1. Снять ременный привод с кондиционера используя натяжной ролик, делается это из-под автомобиля, спереди справа по ходу движения.

Но перед этим обязательно ослабьте 4 болта шкива насоса системы охлаждения.

2. Снять ремень привода вала генератора (два болта — головки на 12).

3. А также вала гидравлического усилителя руля.

Для удобства ГУР можно снять.

  • 4. Снимите шкив водяного насоса с ремнем (смотрите фото выше).
  • 5. Отсоединить крепление бачка гидроусилителя руля и немного сдвинуть его в сторону.

6. Демонтируйте боковую опору.

7. Полностью открутите болты крепящие пластмассовую крышку под которой находится ремень ГРМ, затем снимите ее.

8. Берем вороток с торцевой головкой на 22 надеваем на болт находящийся посередине коленвала, упираем конструкцию в лонжерон.

  • 9. Обязательно проверните стартер, по-другому открутить болт коленвала не представляется возможным, хотя если боитесь, то пробуйте ручками.
  • 10. Сдвиньте ролик натяжения ремня ГРМ в сторону водяного насоса и зафиксируйте его там.
  • 11. Открутите болт шкива распредвала и снимите шкив.
  • 12. После чего, ослабить металлические болты крепления старого натяжного ролика и просто выкрутить их, одновременно придерживая ролик, чтобы не повредить резьбу на пружине.
  • 13. Извлечь изношенный ремень ГРМ.
  • 14. Осуществите замену обводного и натяжного роликов.
  • 15. Установите на место шкив коленвала. Не забудьте про специальную втулку. Момент затяжки 140–150 Н•м.
  • 16. Установите на место шкив распредвала и зафиксируйте его болтом. Момент затяжки 80–100 Н•м.
  • 17. Направляющий ролик тоже установите на место затяните его болтом моментом 43–55 Н•м.18. Далее необходимо совместить метки на шкивах коленвала и распредвала с установочными указателями.

Не забудьте, что при этом поршень в первом цилиндре должен быть в такте сжатия в верхней мертвой точке.

  • 19. Установите с помощью болта механизм натяжения. В него входит: натяжной ролик (установите новый), распорная втулка, пружина.
  • Вставьте болт в удлиненное отверстие, как показано на фото ниже.

И взведите натяжной ролик, тем самым вы как бы максимально ослабеваете еще не надетый ремень.

После того, как ремень ГРМ будет установлен, нужно ослабить болт и ролик автоматически его натянет.

20. Аккуратно надеваем ремень сначала на шкив коленвала, а затем на шкив распредвала через направляющий ролик. Не забудьте про стрелки, указывающие направление вращения ремня. Они находятся на самом ремне.

Визуально контролируем совпадение всех имеющихся меток на шкивах коленвала и распредвала.

А в дальнейшем точно ли они совпадают с имеющимися отметками на защитном пластмассовом кожухе ремня.

Убедитесь, не провисает ли он со стороны механизма натяжения.

Ослабеваем болт.

И проверяем натяжение ремня ГРМ.

  • 21. Сильно затягиваем крепежно-регулировочный болт ролика, потом и главный болт.
  • 22. Снова прокручиваем коленчатый вал на 2 полных оборота по часовой стрелки и проверяем расположение меток. Не обязательно стартером, можно просто за колесо, не забудьте включить четвертую передачу.

ВАЖНО: запрещено проворачивать коленвал против часовой стрелки.

Продолжаем сборку узла в обратной очередности.

  • 23. Устанавливаем защитный кожух.
  • 24. Устанавливаем шкив водяного насоса.
  • 25. Крепежный болт коленчатого вала закручивается при помощи гайковерта или молотка. Правильно закручивать следует исключительно против часовой стрелки при включенной четвертой скорости. Момент затяжки: 140–150 Н•м.
  • 26. Дальше установка других узлов и агрегатов происходит в обратной последовательности (ремни генератора, компрессора, ГУР).

Особенности работы на 8- и 16-клапанных моторах

Как известно, автомобили Hyundai Accent комплектуются как 8-клапанными, так и 16-клапанным моторами. Инструкция по замене ремня ГРМ, приведённая выше, соответствует 16-клапанным автомобилям. Подойдёт она и для 8-клапанных моделей, поскольку последовательность действий будет такой же. Есть лишь один нюанс: длина ремня ГРМ. На 8-клапанных моделях он на 2 см короче. И этот момент нужно обязательно учитывать при покупке (как правило, на упаковках ремней Hyundai Accent указывается, для каких моторов они предназначены).

Покупая ремень, следует тщательно его осмотреть, а главное — его необходимо проверить на изгиб. Сделать это не составит труда, так как эти ремни продаются в прозрачных полиэтиленовых упаковках. Если при сильном перегибе у основания зубцов видны тонкие, волосовидные поперечные трещины, от покупки такого ремня следует воздержаться. Этот дефект может появляться на старых ремнях, изготовленных несколько лет назад

Поэтому при покупке стоит обращать внимание не только на состояние самого ремня, но и на дату его изготовления (она обычно указывается на упаковке)

Соблюдение меток при установке нового ремня — важнейшее условие. Если валы в двигателе будут выставлены неверно, то при запуске двигателя все его клапаны будут повреждены

Схема меток ГРМ для Hyundai Accent приводится ниже.

Схема расположения меток на шкивах ГРМ

Как видно из этой статьи, замена ремня ГРМ — процедура долгая. Начинающему автолюбителю она может показаться слишком сложной. Тем не менее ничего сложного в ней нет, особенно если в точности следовать изложенной выше инструкции. Ключевых моментов два: нужно купить правильный ремень, а потом точно выставить метки на шкивах. Остальные операции никаких затруднений вызвать не должны.

Механизм газораспределения необходим для функционирования двигателя автомобиля. Он позволяет обеспечить подачу топлива в камеры сгорания и своевременный выпуск газов из них. Все это происходит благодаря синхронному движению клапанов. Практически все современные двигатели имеют именно клапанные системы ГРМ, так как применение такой конструкции делает в конечном итоге мотор не только простым, но и дешевым.

Клапаны — это основные детали системы, они перекрывают впускные и выпускные отверстия. Клапан состоит из двух элементов:

  • тарелки;
  • стержня.

На моторах, выпускаемых сегодня промышленностью, клапаны находятся непосредственно в ГБЦ. А то место, в котором поверхности отверстия в головке и тарелки клапана соприкасаются, называют седлом. Различают два типа клапанов:

  • впускные, имеющие больший диаметр тарелки;
  • выпускные с меньшим диаметром.

При помощи пружины клапан удерживается в ГБЦ, закрывая отверстие. И лишь во время нажатия на его стержень происходит открывание. Пружина, жесткость которой строго индивидуальна для каждого двигателя, крепится с использованием сухарей и специальной тарелки непосредственно на ножке клапана.

Но часто ставят две пружины, чтобы в моторе не возникало резонансных колебаний. В таком случае навивка у пружин обратная. Клапаны, изготовленные из сплавов различных металлов, имеют усиленные кромки тарелок и разнородный состав:

  • у впускных клапанов стержни полнотелые;
  • у выпускных — стержни полые и имеют наполнение из натрия для улучшения охлаждения.

Самые популярные системы газораспределения — это 8-клапанные и 16-клапанные. Но есть еще 3-клапанные и 5-клапанные. При большем числе клапанов привод становится сложнее.

И не всегда получается использовать 16-клапанную систему на двигателях, в которых камера сгорания имеет небольшие размеры. Клапаны открываются и закрываются синхронно за счет привода, который передает требуемое усилие от распредвала. Две самые популярные системы привода:

  • роликовый рычаг;
  • гидротолкатель.

Первые надежны в работе, поэтому они и предпочтительнее. Но у вторых шума от механизма газораспределения намного меньше, двигатель работает мягче. Конструкция гидрокомпенсатора включает в себя:

  • цилиндр;
  • поршень и пружину;
  • обратный клапан;
  • каналы для подачи масла.

Распредвал необходим для обеспечения работы всей системы в полнейшем соответствии с фазами распределения газов, установленными заводом-изготовителем двигателя, а еще для обеспечения порядка работы всех цилиндров. Эта деталь изготовлена в виде вала с определенным количеством кулачков.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
