Как заменить радиатор печки ВАЗ 2114 и краник печки ВАЗ 2114

Пошаговая инструкция по снятию и установке печки

Теплообменник автомобиля ВАЗ 2114 расположен в крайне неудобном месте. Поэтому при его снятии и установке придётся проделать довольно большой объём разборочно-сборочных операций.

Отопитель ВАЗ 2114 оснащён воздуховодами, соплами вентиляции и рычажками регулирования тёплого потока воздуха

Инструмент и расходные материалы

Для работы понадобятся следующие инструменты:

  • крестообразная и шлицевая отвёртки с короткими и длинными ручками (шуруповёрт);
  • набор гаечных ключей;
  • ёмкость и шланг резиновый для слива охлаждающей жидкости;
  • ветошь, кусок клеёнки.

Порядок действий при замене

Для того чтобы снять радиатор отопителя автомобиля ВАЗ 2114, следует выполнить следующие операции:

Сначала слейте тосол на холодном двигателе.
Затем открутите саморез, находящийся за пластмассовый заглушкой.
Снимите бардачок на автомобиле ВАЗ 2114
Снимите бардачок. Сначала открепите и отсоедините нижнюю половину. Затем снимите крышку вместе с лампой освещения. Отверните шурупы крепления верхней части и с небольшим нажимом и поворотом опустите её вниз. Всего вам нужно будет отвернуть шесть саморезов.

Открутите шурупы крепления щитка приборов

Открутите два верхних и два нижних самореза крепления щитка приборов.

Так снимается нижний кожух рулевой колонки

Снимите нижний защитный кожух с рулевой колонки. Для этого снизу выверните три самореза и три шурупа.
Вытащите штеккер из гнезда прикуривателя.

Отсоединение разъемов колодок магнитолы и вытащить её

Отсоедините разъёмы колодок от автомагнитолы и извлеките её из салазок.

Отверните саморезы крепления пластмассовой консоли

С обеих сторон выверните саморезы крепления пластмассовой консоли.

Отверните два самореза крепления консоли

Выдерните флажки, регулирующие положение заслонки, и снимите переключатель режимов вентилятора отопителя.

Отсоединение пластмассовой консоли от панели

Отсоедините консоль от панели.
Обязательно маркером или насечками пометьте отсоединённые клеммы от кнопок на консоли
На консоли отсоедините клеммы с кнопок включения света, обогрева заднего стекла, противотуманных фонарей и др

Обязательно пометьте их маркёром или насечками в порядке расположения.
Отсоедините консоль от панели.
Отсоедините колодку подсветки пепельницы
Открутите два самореза от диагностического разъёма

Открутите два самореза от диагностического разъёма и осторожно полностью отсоедините консоль. Осторожно снимите консоль

Осторожно снимите консоль

Аккуратно снимите консоль и отложите её в сторону.

Открутите два самореза крепления металлической основы

Открутите два самореза, крепящих к полу металлическую основу — один с левой, а другой с правой стороны кронштейна.

Открутите четыре самореза крепления «торпедо»

Отверните четыре самореза крепления передней панели («торпедо») — по два слева и справа от центра крепления консоли.

Выверните два больших самореза крепления металлической конструкции

Выверните сначала два больших шурупа, затем два шурупа поменьше, которые крепят железную конструкцию.

Снимите металлическую конструкцию и вытащите ЭБУ

Вытащите из-под консоли электронный блок управления.

Для доступа к радиатору печки следует приподнять левую сторону торпеды

Для доступа к радиатору отопления домкратом приподнимите левую сторону «торпедо».
На случай выливания тосола под шланги подложите клеёнку, а на неё тряпки.

Со шлангов открутите хомуты, соединяющие радиатор с системой охлаждения двигателя

Открутите хомуты со шлангов, соединяющих радиатор с системой охлаждения двигателя.
Снимите резиновые трубки с патрубков теплообменника.
Слейте охлаждающую жидкость из радиатора в подготовленную ёмкость.
Извлечение неисправного радиатора из гнезда
Извлеките радиатор отопителя из гнезда.
Установите новый радиатор, выполнив все операции в обратном порядке.
Чтобы избежать образования в системе охлаждения воздушной пробки, снимите шланг с дроссельного узла
Для того чтобы в системе охлаждения не образовалась воздушная пробка, следует снять шланг с дроссельного узла, предварительно ослабив хомут. Тосол заливайте в расширительный бачок тонкой струйкой

Одновременно следите за концом отсоединённого шланга — как только из него потечёт жидкость, поставьте его на место и закрутите хомут.

Меняем со снятием панели

Тем же, кто не хочет портить панель, подойдет метод, подразумевающий ее снятие.

В этом случае понадобиться тот же инструмент, что указан выше, кроме полотна для пилы по металлу.

Здесь главное, чтобы под рукой имелось как можно больше крестовых отверток разной длины.

А далее делаем все так:

  1. Снимаем боковые панели центральной консоли (смотрите выше);
  2. Демонтируем вещевой бокс;
  3. Снимаем накладку центральной консоли. Для этого снимаем наконечники ползунков управления системой обогрева и «крутилку» включения вентилятора печки. Извлекаем магнитолу. Выкручиваем винты крепления накладки – вверху на центральной консоли (скрыт заглушкой), над приборной доской (2 шт.) и под ней (по обеим сторонам рулевой колонки);
  4. Демонтируем верхнюю часть кожуха рулевой колонки;
  5. Оттягиваем на себя накладку консоли. Отсоединяем от нее все колодки с проводкой, предварительно пометив маркером, где какая располагалась (можно сфотографировать). После этого полностью снимаем накладку;
  6. Откручиваем винты крепления панели к кузову (по два винта с каждой стороны возле дверных проемов);
  7. Откручиваем винты, удерживающие металлическую рамку крепления ЭБУ (вверху под панелью и внизу возле пола);
  8. Выворачиваем винты, расположенные над рулевой колонкой;
  9. После этого панель вверх и на себя;
  10. Отводим панель на себя, а после просим помощника или же высоким домкратом приподнимаем ее, чтобы обеспечить доступ к радиатору. Временно можно поставить какой-то упор;
  11. Отсоединяем патрубки радиатора (не забывая подставить емкость для сбора остатков ОЖ);
  12. Выкручиваем три винта крепления и извлекаем теплообменник.

После этого остается только поставить новый элемент и собрать все обратно.

Но здесь следует учесть некоторые нюансы:

  • Чтобы надежно зафиксировать места соединения патрубков с радиатором, следует хомуты заменить на новые;
  • Не лишним будет промазка мест соединения термостойким герметиком;
  • После установки нового теплообменника и подсоединения к нему патрубком, следует сразу же проверить герметичность соединения путем заполнения системы охлаждения антифризом. И только после удостоверения, что течей нет, можно ставить панель на место.

Как видно, второй способ более трудоемкий, но при этом сама панель остается целой.

К тому же при таком методе во время сборки можно промазать все места соединения панели с кузовом герметиком, чтобы устранить скрипы.

В общем, оба метода хороши, но в каждом из них есть свои достоинства и недостатки. Поэтому, какой из них использовать – решать самому автовладельцу.

Замена не снимая панели, видоно ли швы?

Порой владельцам автомашин ваз приходиться сталкиваться с такой проблемой, как неполадки автомобильной печки. При этом, очень часто происходит так, что патрубки печки ваз 2114 внутри салона остаются совершенно холодными даже при разогретом автомобиле, что явно свидетельствует о неполадках в циркуляции ОЖ.

Демонтаж и замена крантика печки на ВАЗ-2114

Вроде бы, для замены краника на ВАЗ-2114 надо снимать панель приборов. В действительности достаточно будет снять боковую деталь облицовки, а также бардачок. Главное правило – откручивайте все саморезы, которые можно видеть.

Правая боковая панель

В результате наших стараний получится то, что показано ниже.

Результат демонтажа облицовки

И вот сейчас можно увидеть два «внутренних шланга». Как поступить дальше, понятно всем.

Что можно видеть под облицовкой справа

Ослабляем хомуты, установленные со стороны краника, и снимаем шланги. Кстати, тут может вытечь тосол (он – ядовитый).

Под капотом

Снизу возле перегородки можно видеть два «внешних шланга». Ослабляем хомуты и снимаем шланги с патрубков. Дальше накидным ключом отворачиваем две гайки (см. фото).

Все действия, выполняемые под капотом

Переходим в салон.

В салоне

Не отсоединяя тягу, снимаем краник (фото 1). Затем сразу удаляем «держатель» (фото 2). А дальше, вытянув узел наружу, можно будет снять механическую тягу полностью.

Три финальных шага

Как видите, всё просто. Монтаж производят в обратном порядке.

Износ патрубков

Система отопления автомобиля ВАЗ-2114 включает 4 патрубка, из которых половина расположена в моторном отсеке, обеспечивая прохождение тосола между силовым агрегатом и печкой, а два других находятся в салоне, обеспечивая циркуляцию ОЖ между радиатором и краном печки. Утечка жидкости может осуществляться по двум разным сценариям.

  • уменьшение уровня охлаждающей жидкости в расширительном бачке;
  • появление в салоне устойчивого неприятного запаха;
  • наличие подтёков в салоне или под защитой мотора.

Как правило, при выполнении замены краника или радиатора отопителя меняют и все патрубки, особенно если они стоят очень давно и раньше их замена не производилась. Операция замены патрубков печки ВАЗ-2114 потребуется и в случае повреждения одного из патрубков. К сожалению, в последнем случае придётся выполнить все шаги с 1-го по 25-й, описанные в инструкции по замене отопительного радиатора.

Установка новых патрубков, как правило, не вызывает больших затруднений, но не следует сразу же затягивать хомуты до рабочего состояния. Сначала производим сборку в обратном порядке, заливаем свежий тосол, запускаем мотор и даём ему поработать минут 15 – 20 для того, чтобы проверить отсутствие подтеканий охлаждающей жидкости. После того как мотор будет заглушен и немного остынет, можно подтянуть хомуты до их полной затяжки.

И так по порядку

Перед началом работы не забудьте обильно помазать руки каким нибудь кремом (возможно будут порезы, да и мыть будет легче).

Сливаем ОЖ (если у вас охлаждающая система герметична, то крышка расширительного бачка должна быть закрыта, после того как завернете шланг вместо заглушки в двигатель, откройте крышку и тосол потечет аккуратно в подготовленную емкость) используем такой шланг

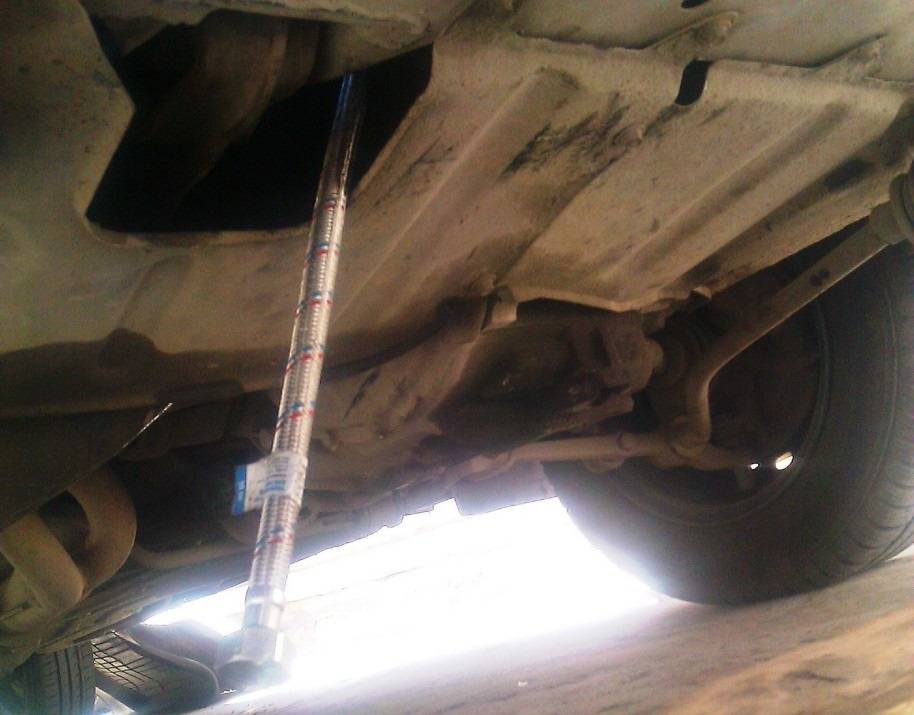

шланг от смесителя, вкручивается вместо пробки слива в двигатель, потери тосола минимальны (при условии что система герметична и крышка расширительного бачка плотно закручена

Снимаем боковые панели и бардачок, основное правило — откручиваем все винты крепления которые видим.

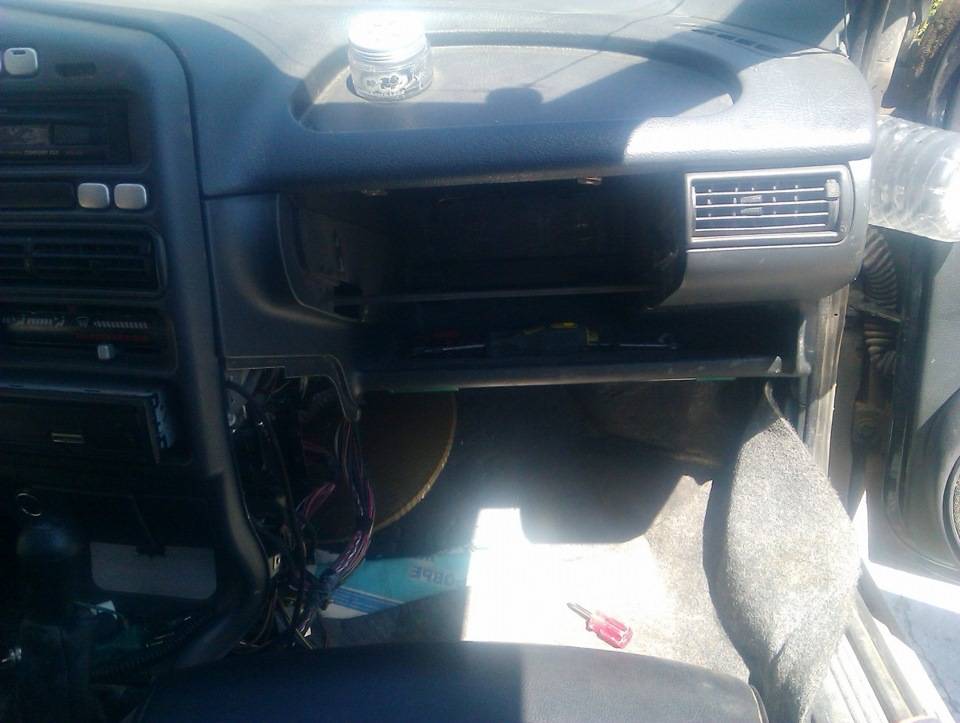

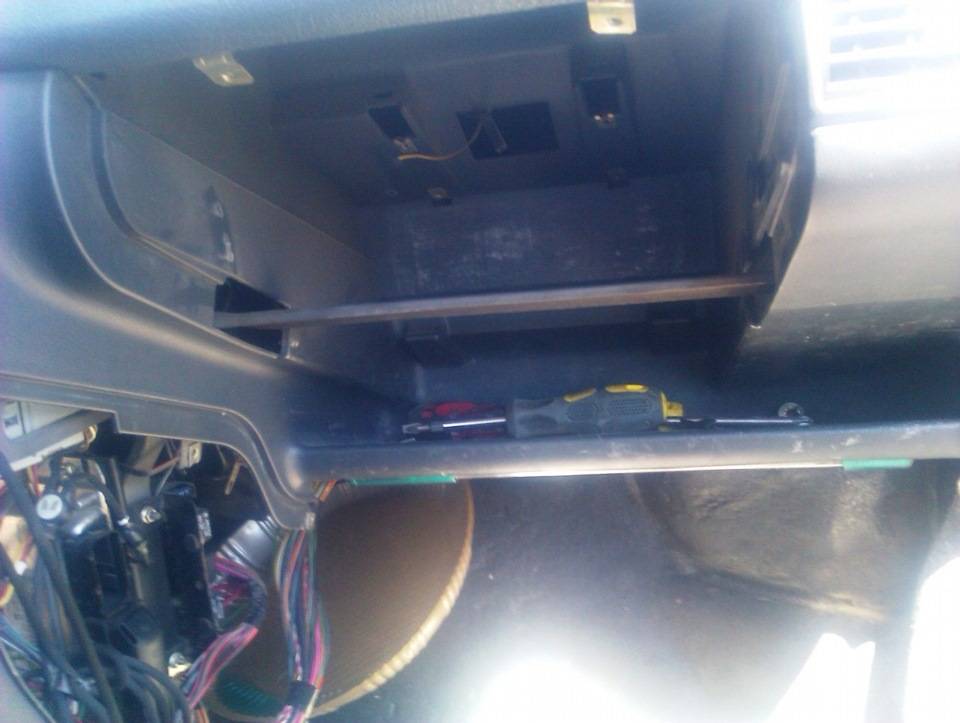

бардачок снят полностью (состоит он из 3 частей)

Не забываем открутить крепления к полу — два винта по бокам, с правой и левой стороны панели

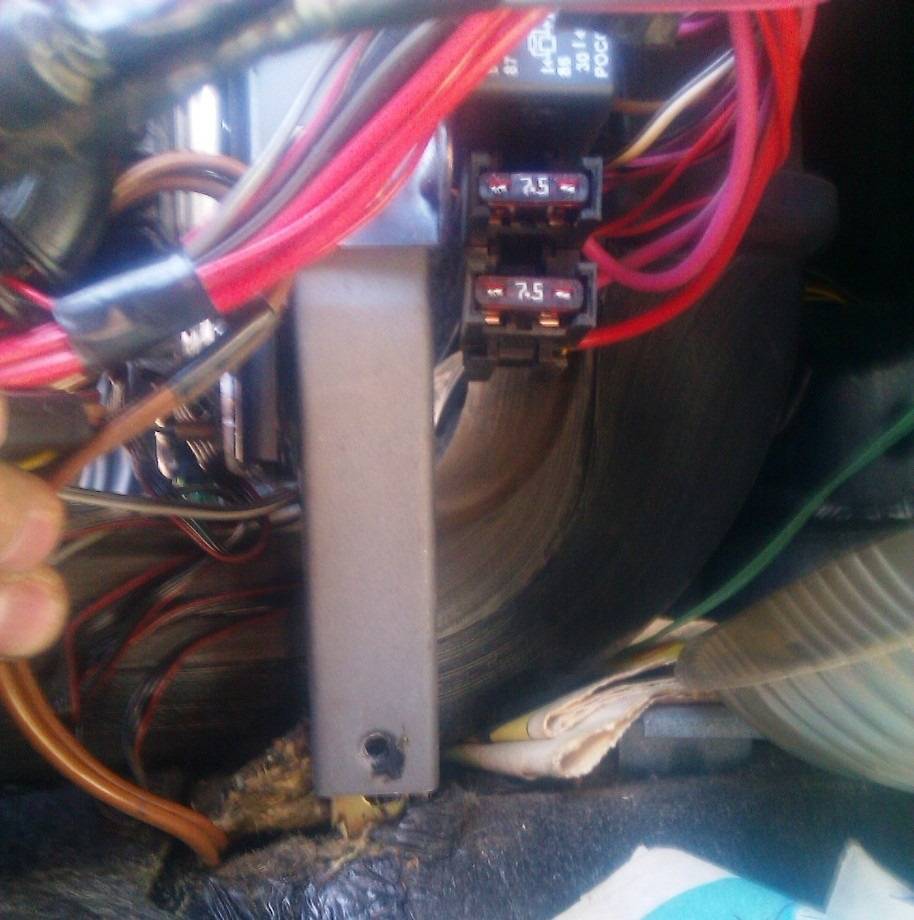

находится возле ЭБУ — снизу

откручиваем винты крепления, которые держат тросики (открутил с правой и левой стороны), со стороны водителя эти винты еще держат и крышку радиатора — их там 3 шт)

замучился именно с этим, не удобно его откручивать

Проверьте еще раз, все ли болтики и винтики откручены (не забудьте про два самореза ближе к пассажирской двери и про тот что на панели в правом верхнем углу, он возле кнопок закрыт заглушкой). Аккуратно дергаем панель на себя.

если идет с трудом, проверьте все ли открутили! на всякий случай снимите с регулировок печки и заслонки пластмассовые наконечники

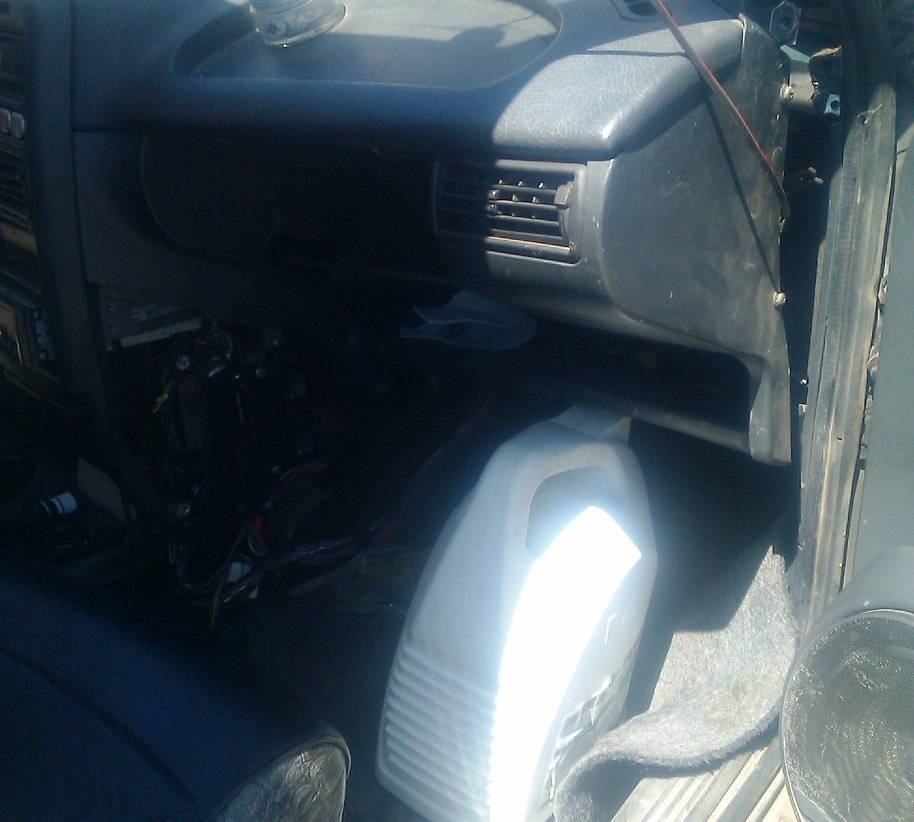

Подставил пока то что попалось под руку.

бутылка от молока пригодилась

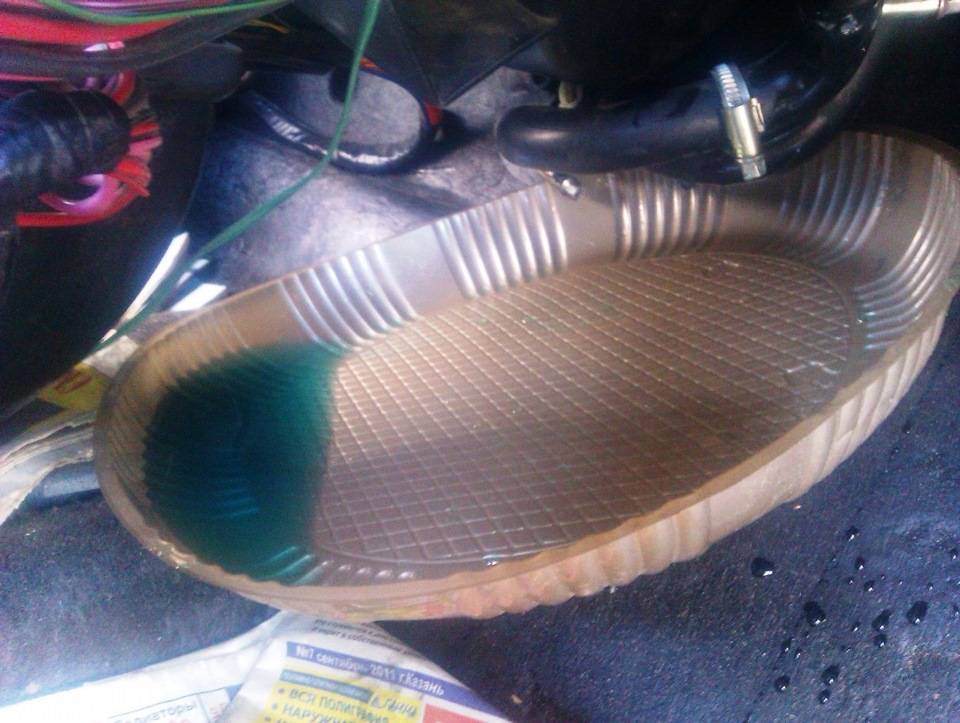

Откручиваем два хомута от радиатора, не забудьте подставить какую нибудь емкость, чтобы не залить салон тосолом! подставил опять то что попалось под руку, от пирога вроде.

лучше по-больше объемом, что бы не бегать по несколько раз для опустошения емкости с ОЖ

В системе остается еще приличное количество ОЖ, бегал примерно пять раз для опустошения.

все аккуратно заливаем, для экономии и повторного использования тосола

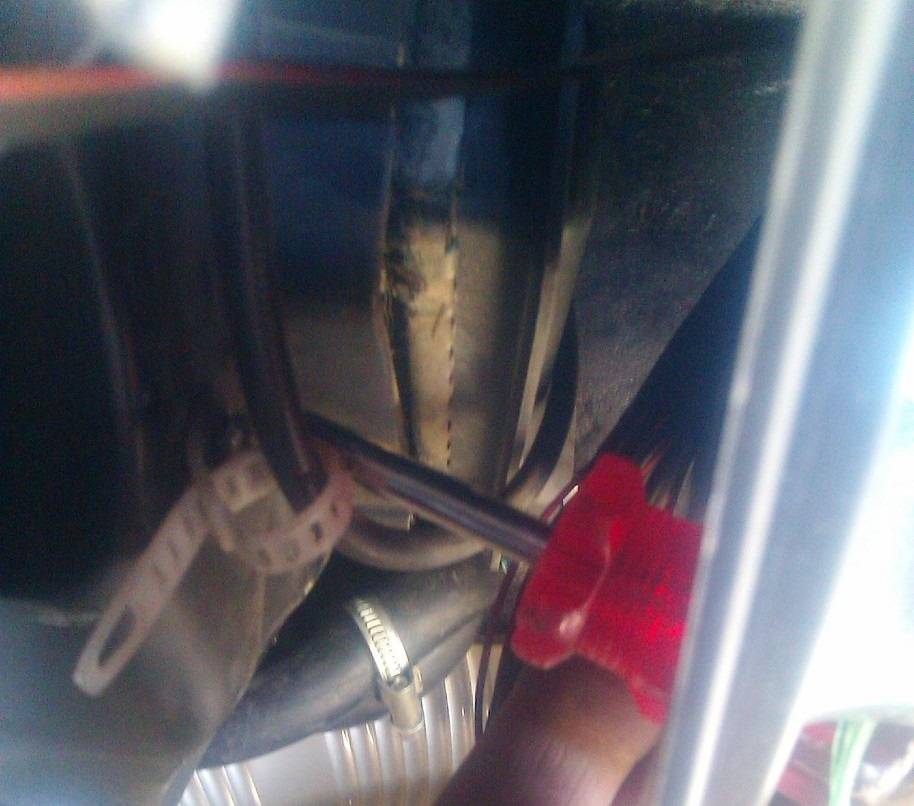

Можно снимать и одевать патрубки, для слива, но делал проще, отверткой давил чуток на патрубок и тосол лился, убирал отвертку — прекращал.

так сливал примерно раз пять, не удачно подобранный сосуд, маловат оказался

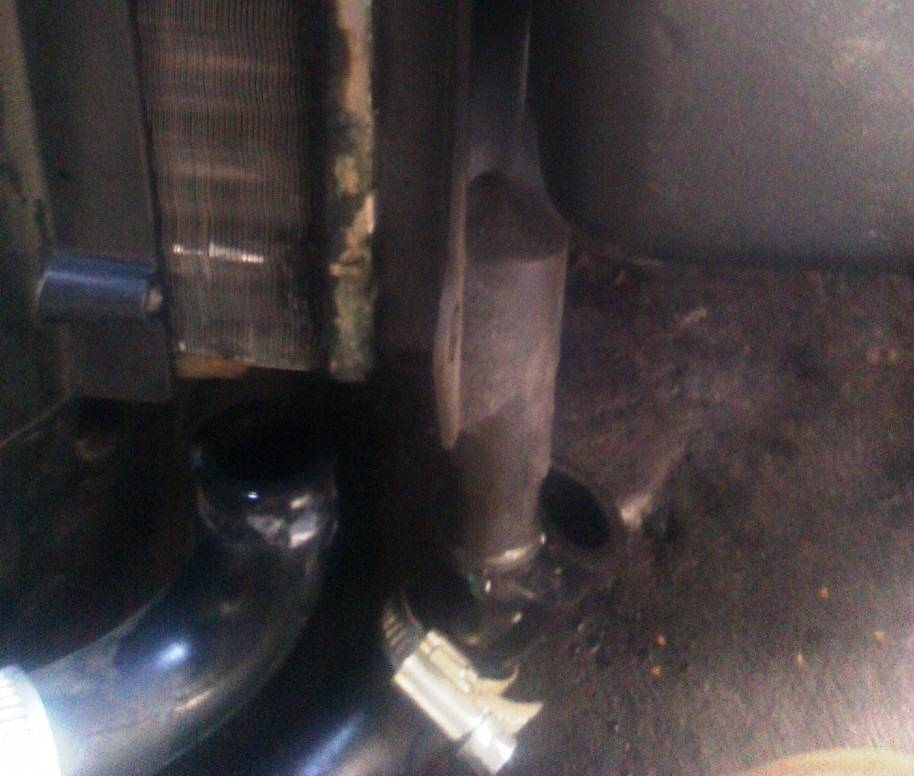

Итак вся жидкость слита, хомуты сдернуты, радиатор вылезает чуть-чуть и упирается в нижнюю часть панели, на фото видно место подтека.

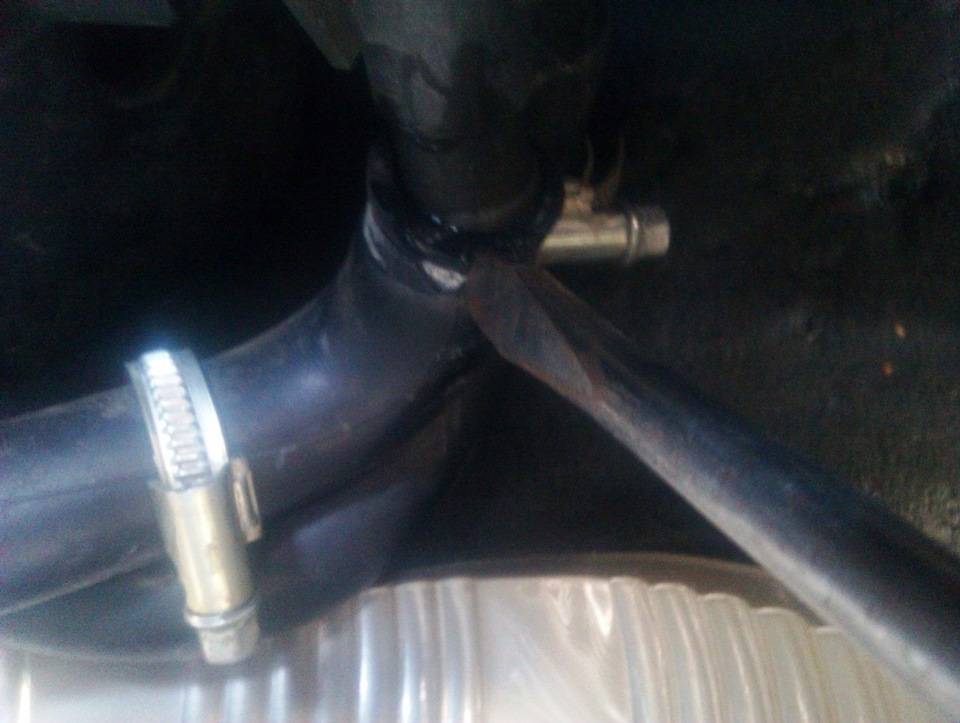

протекал видимо отсюда, потемневшее место на стыке пластика и металла

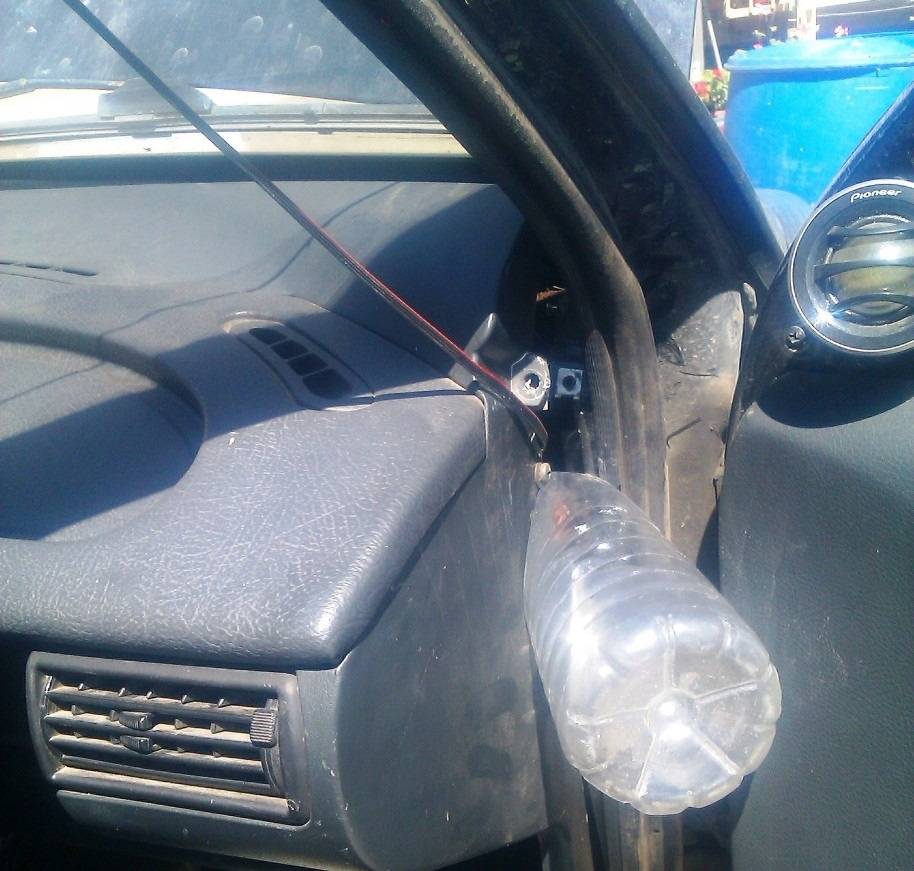

Сначала предполагал что справлюсь один, приподнял панель и подставил белую пластмассовую емкость, но этого не хватило, приподнимать надо гораздо выше, поэтому позвал на помощь, тут надо вдвоем делать, один приподнимает, другой вытаскивает радиатор, и так же при сборке=)

надо поднимать еще выше

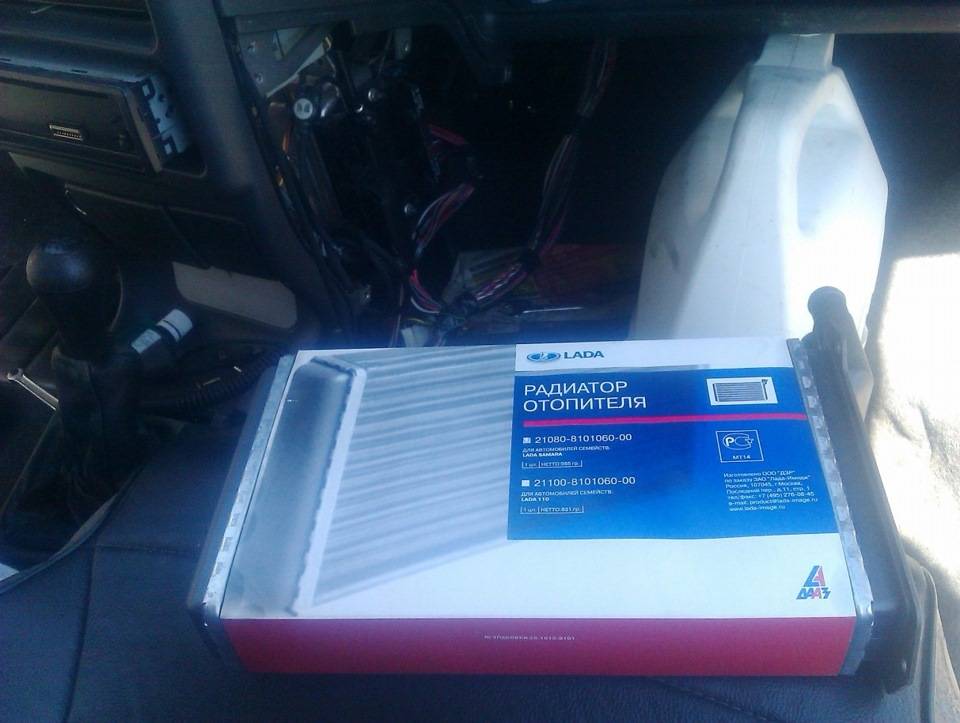

Достаем новый радиатор и все в обратном порядке.

ДААЗ, стоит от 700-800 руб, тяжело было найти, в магазинах в основном лузары и крафты

Срок службы 8 лет, подтикать начал примерно 2-3 года назад, но не критично было.

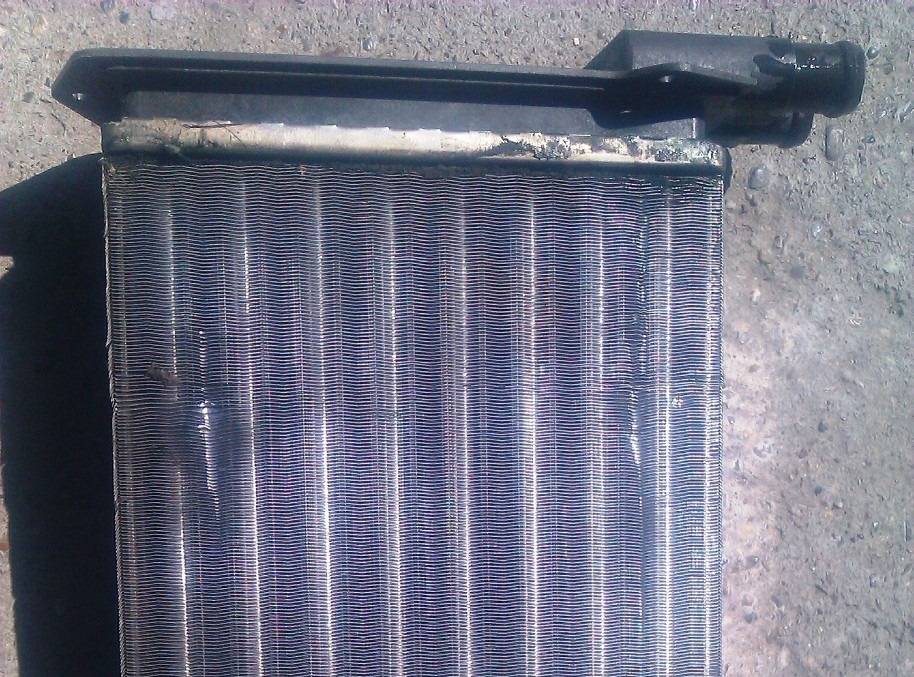

видны места подтеков

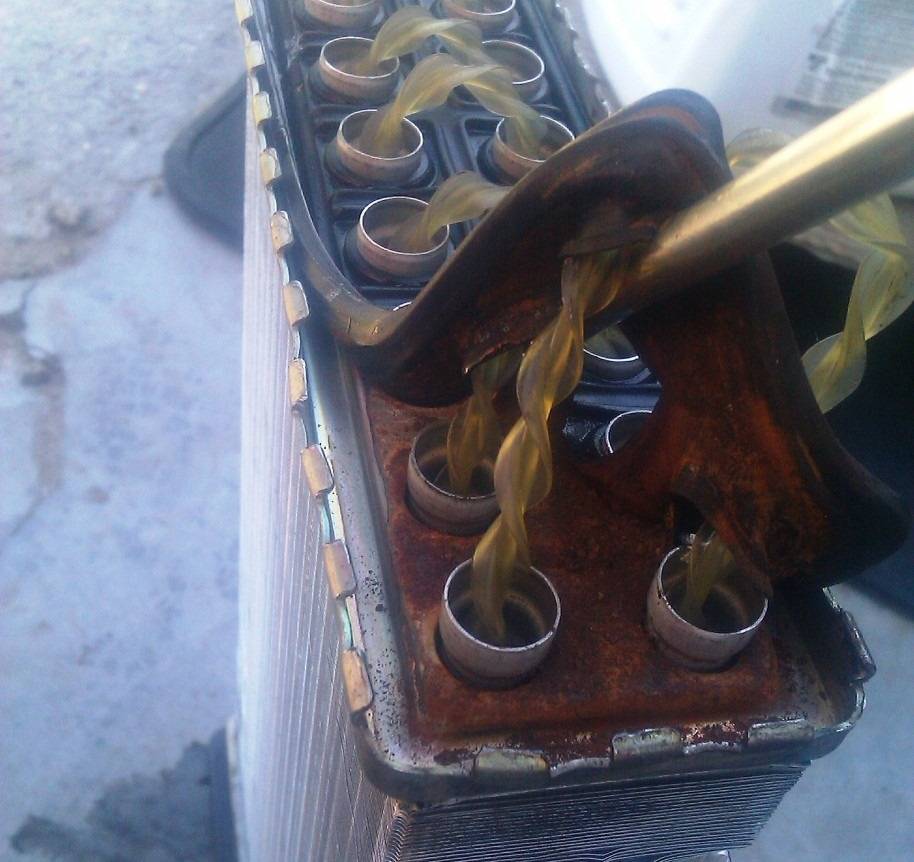

для спортивного интереса разобрал=) обнаружил вот такие макароны. (говорят такие завихрители не стоят на лузарах и прочих, сам не проверял, поэтому не буду утверждать и делать антирекламу)

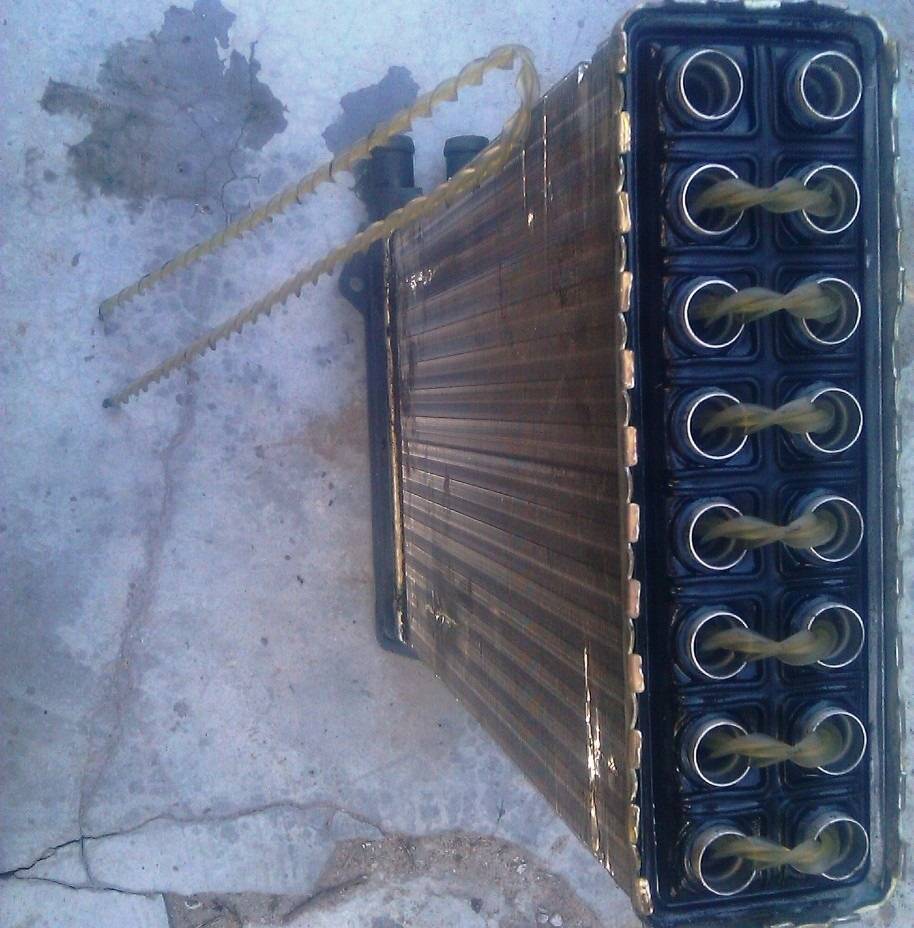

завихрители

Сначала думал разобрать и обработать все герметиком, может сгодиться на второй раз=) но потом увидел это

думал отремонтировать старый радик, но когда увидел это передумал

Так что дерзайте, все реально сделать самому. Бог вам в помощь!

Замена радиатора без снятия торпедо

Если верить мануалу ВАЗ-2114, то любой ремонт радиатора невозможен без снятия панели. В действительности требуется лишь частичный демонтаж панели. Набор инструментов, необходимых для этой операции:

  • отвёртка с крестообразным наконечником;
  • ключи (гаечные или торцевые) на 7/10/13;
  • ветошь;
  • тара объёмом от 5 литров для слива тосола из системы охлаждения ВАЗ-2114;
  • небольшая, но широкая ёмкость для слива тосола с печного радиатора;
  • полиэтиленовая плёнка повышенной плотности.

Инструкция, как снять печку на ВАЗ-2114:

  1. Устанавливаем автомобиль на эстакаду либо другое место с хорошим доступом к днищу моторного отсека.
  2. Снимаем с аккумулятора отрицательную клемму.
  3. Снимаем защиту мотора, которая удерживается болтами на 10.
  4. Сливаем охлаждающую жидкость, открутив болт-пробку (предварительно подставив под неё приготовленную ёмкость) ключом на 13.
  5. Выкручиваем крышку расширительного бачка, что ускорит вытекание тосола из системы охлаждения (за счёт выравнивания парциального давления).
  6. Дожидаемся, пока ОЖ не перестанет капать, закручиваем пробку на место.
  7. Полностью закрываем краник печки (крайнее левое положение рычага управления).
  8. Сдвигаем правое (пассажирское) сиденье в крайнее заднее положение, опускаем спинку до упора.
  9. С помощью отвёртки выкручиваем саморез, находящийся в центре панели и закрытый пробкой-заглушкой.
  10. Откручиваем последовательно 4 самореза, которыми крепится левая крышка панели (доступ – со стороны пассажирского сиденья).
  11. Ту же операции проводим со щитком приборов.
  12. Отвинчиваем 6 саморезов, которыми крепится пластиковый кожух к рулевой колонке (по три сверху и снизу).
  13. Отключаем клеммы магнитолы/прикуривателя.
  14. Аккуратно снимаем накладки на рычаги управления заслонками отопителя.
  15. Демонтируем верхнюю часть консоли (крепится двумя саморезами);
  16. Откручиваем два самореза, которыми крепится диагностический разъём.
  17. Демонтируем центральную консоль панели, предварительно отсоединив все разъёмы (желательно сфотографировать их перед снятием, чтобы при обратной процедуре ничего не напутать).
  18. Отвинчиваем два винта, которыми панель крепится к раме кузова.
  19. Откручиваем четыре самореза (два верхних и два нижних) бокового крепления.
  20. Вывинчиваем саморезы, которыми панель крепится к основе.
  21. Получив доступ к ЭБУ, снимаем его, отсоединив все мешающие разъёмы.
  22. С правой стороны появляется возможность приподнять и немного оттянуть назад панель. Делаем это, зафиксировав её в таком положении.
  23. Получаем доступ к радиатору, расстилаем под ним плёнку и ставим широкую, но неглубокую ёмкость для слива тосола.
  24. С помощью ключа на 7 или отвёртки снимаем хомуты, которыми удерживаются патрубки. Отворачиваем постепенно, не допуская стекания охлаждающей жидкости под большим напором.
  25. Дожидаемся, пока из радиатора и патрубков не вытечет весь тосол.
  26. Откручиваем винты, которые удерживают радиатор, и вынимаем его.
  27. Устанавливаем новый радиатор и производим все операции в обратном порядке.

Как видим, повозиться придётся немало, главное – придерживаться указанной последовательности разборки и сборки.

Причины поломок

Так сложилось, что замена крана отопителя ВАЗ-2114 происходит чаще, чем работа с другими элементами печки автомобиля. Видимо, ещё на этапе производства инженеры плохо продумали этот узел.

Кран отопителя ломается по двум причинам:

  1. Закисают запорные устройства. Из-за этого водитель не может открыть или закрыть кран. Окисление провоцирует прикипание запорных элементов друг к другу. Если применить силу, вы рискуете сломать запорные устройства. Это не так страшно в тёплое время года, поскольку потоки воздуха можно регулировать заслонками. Как проверить краники печки ВАЗ-2114 на закисание? Просто покрутите его. Если для этого приходится прикладывать много сил, элемент износился и нуждается в замене.
  2. Нарушение герметичности. Разгерметизация влечёт за собой утечку охлаждающей жидкости. На такую поломку указывает снижение уровня ОЖ, появление внутри машины запаха тосола или антифриза, образование жирных пятен на лобовом стекле и следы охлаждающей жидкости на полу (в области бардачка, в ногах переднего пассажира). Проверять герметичность несложно. Если она нарушена, вы это заметите сразу по характерным признакам.

Важно! У крана печки корпус неразборный. Потому отремонтировать его невозможно

При поломке элемента его нужно только менять.

https://www.youtube.com/watch?v=upload

Если кран отопителя вышел из строя, его придется заменить. Существуют две основные причины, которые приводят к необходимости проведения подобной процедуры.

ПричинаПояснение
ОкисленияИз-за окисления работоспособность крана существенно снижается. Это не самая сложная проблема, но могут возникать трудности при постоянном открытии и закрытии краника. Лучше его заменить сразу
Протечка жидкости охлажденияДанная неприятность сложнее и может принести больше проблем. Это обусловлено не только вероятностью заливки салона тосолом, который придется вымывать. Утечка ОЖ ведет к перегреву двигателя.

Рекомендуем: Что делать, если не работают поворотники?

Чтобы не допустить подобных проблем, настоятельно рекомендуем при первых же признаках выхода из строя данного агрегата предпринимать соответствующие действия по ремонту.

Есть несколько способов обнаружить, что с печкой происходит неладное:

  • Осмотреть узел визуально;
  • Проверить текущий уровень охлаждающей жидкости, проследить в случае его резкого снижения;
  • Поднять все коврики внутри салона, определить, нет ли на полу следов от жидкости охлаждения;
  • Проверить работу радиатора;
  • Убедиться в целостности патрубков, по которым проходит жидкость.

Следы утечки

Если регулятор подачи теплого воздуха, то есть краник, отремонтировать не удается, он не поддается ремонту, тогда обязательно в срочном порядке замените агрегат. Для этого вовсе не обязательно обращаться на станции технического обслуживания. Подобная работа легко осуществляется своими руками.

Перед заменой необходимо приобрести новый краник. Сегодня производители предлагают владельцам ВАЗ 2114 на выбор три варианта:

  • Заводское изделие;
  • Шаровой краник;
  • Регулятор, выполненный из керамической пластины.

Вроде бы, для замены краника на ВАЗ-2114 надо снимать панель приборов. В действительности достаточно будет снять боковую деталь облицовки, а также бардачок. Главное правило – откручивайте все саморезы, которые можно видеть.

Правая боковая панель

В результате наших стараний получится то, что показано ниже.

И вот сейчас можно увидеть два «внутренних шланга». Как поступить дальше, понятно всем.

Что можно видеть под облицовкой справа

https://www.youtube.com/watch?v=ytpressru

Ослабляем хомуты, установленные со стороны краника, и снимаем шланги. Кстати, тут может вытечь тосол (он – ядовитый).

Под капотом

Снизу возле перегородки можно видеть два «внешних шланга». Ослабляем хомуты и снимаем шланги с патрубков. Дальше накидным ключом отворачиваем две гайки (см. фото).

Все действия, выполняемые под капотом

В салоне

Не отсоединяя тягу, снимаем краник (фото 1). Затем сразу удаляем «держатель» (фото 2). А дальше, вытянув узел наружу, можно будет снять механическую тягу полностью.

Три финальных шага

Ремонт печки Ваз 2114

Радиатор печки Ваз 2114 — самая последняя инстанция, куда стоит обращаться при прекращении подачи тепла. Вполне может быть, что есть неисправности в моторчике привода нагнетателя воздуха. Логично, что если он не подает признаков жизни, то он и не работает. И в этом случае, скорее всего, дело в предохранителе.

Двигатель печки посажен в цепь прикуривателя и подсветки бардачка, которую защищает 30-амперный предохранитель F7. Это самый простой выход. Если предохранитель целый, тогда дело в самом двигателе вентилятора. Он не ремонтируется, поэтому его безжалостно выбрасывают и заменяют новым.

По существу и, что нужно делать

Далее, перейдем к описанию пошаговой замены радиатора отопителя (печки) на ВАЗ-2114. Первым делом, нужно провести диагностику поломки или неисправности.

Она (от авт. диагностика) заключается в определении причин проблем в работе отопления и состоит из следующих возможных вариантов:

  • Большая разница между температурой патрубков подвода и отвода тепла;
  • Система отопления не подает тепло в салон автомобиля;
  • Наблюдается вытекание антифриза из радиатора печки (контур тепла протекает).

Если наблюдается вышесказанное, то не стоит откладывать ремонт на потом. Особенно при надвигающемся сезонном похолодании. Как только замечены проблемы или неисправности в работе отопительной системы автомобиля – нужно срочно провести замену радиатора печки (отопителя) автомобиля.

Причинами возникновения неисправностей могут быть:

  • Проток радиатора печки (отопителя) забился (со временем патрубки имеют свойство засорятся);
  • Произошел износ радиатора (с течением времени металлы истощаются, это происходит из-за динамического изменения температур, атмосферного давления и коррозии металлов).

Небольшое уточнение. Замену радиатора системы отопления ВАЗ-2114 можно провести двумя способами: можно демонтировать панель (торпедо) или без демонтажа панели приборов. Специалисты СТО, например, используют первый вариант, так как хорошо разбираются во всех нюансах и тонкостях приборной панели. Второй способ, как правило, используют все остальные.

Что нам нужно для работы:

  1. Отвертки, разные и много, желательно хороший набор;
  2. Ключи, разные и много, желательно хороший набор;
  3. Несколько хомутов, новых, обязательно подходящих по диаметру патрубков;
  4. Радиатор, желательно новый, как совет, импортный;

Важное уточнение. Важно выбрать правильный тип радиатора для системы внутреннего отопления

Например, алюминиевые радиаторы имеют большее количество боковых ребер, чем их конкуренты, соответственно воздушные каналы шире, что позволяет увеличить эффективную передачу тепла при холостых оборотах. При этом, недостатком является быстрое остывание при быстром нагреве, а при протекании невозможно провести ремонтные работы – только замена радиатора. А медные радиаторы, например, долго остывают при длительном разогреве, и в случае протекания их можно ремонтировать с помощью пайки. Из недостатков, медных радиаторов, стоит выделить меньшее количество ребер, узковатые и быстро забивающиеся каналы (из-за чего чаще приходится проводить ремонтные работы), недостаточный обогрев при холостом ходе

Также, сейчас часто используют разные примеси при производстве радиаторов, на что следует также обращать внимание при покупке

Небольшое уточнение. Замена радиатора отопителя ВАЗ-2114 без демонтажа приборной панели (торпедо) – очень длительный и требующий терпения процесс.

Переходим к фазе ремонта:

  1. Нужно заглушить машину и поднять капот. Обесточить АКБ. Ставим тару под крышкой печки для сливания антифриза.
  2. Регулятор температурного режима нужно переключить на максимальное значение.
  3. Неспеша откручиваем крышку отопительного контура для слива жидкости. Если эту крышку быстренько открутить, то есть вероятность, что зальется генератор.
  4. Возвращаемся в салон автомобиля и отодвигаем передние кресла – назад. Обязательно застилаем передние сиденья клеенкой или чем-то похожим, предварительно откинув спинки кресел.
  5. Проводим снятие (откручивание) центральной стойки. Для этого выкручиваем напольные крепежи (справа и слева), верхний крепеж и боковой. Не забываем про наличие заглушек на крепежах.
  1. Демонтируем бардачок.
  2. Выкручиваем крепления панели приборов (торпедо) пока она не начнет ходить ходуном. Это необходимо для того, чтобы не снимать панель приборов целиком, а просто – отодвинуть, для доступа к радиатору системы отопления (печки).
  3. Теперь открыт доступ к регулирующим тросикам отопительного крана. Нужно снять кончики этих тросиков с проушин регулировочных рычажков, что размещены на передних сиденьях (водительском и пассажирском).
  4. Кожух радиатора отопителя теперь можно снять.
  5. Хомуты патрубков тоже снимаем.
  1. Вместе с напарником, очень аккуратно, нужно приподнять панель (торпедо) и вытянуть ее на себя, это позволит достать старый радиатор и, соответственно, установить новый.
  1. Далее, нужно провести сборку системы внутреннего отопления в обратной последовательности.

Инструкция по снятию и замене

Если необходимо произвести демонтаж отопителя, то нужно будет полностью снимать и разбирать приборную панель. Что касается непосредственно замены радиаторного устройства, то для этого достаточно будет только частично разобрать консоль. Ремонт такого плана — не особо простая затея, однако, если вы наберетесь терпения и сил, то сможете все сделать своими руками. Для выполнения работ вам потребуется стандартный слесарный инструмент, включая отвертки, гаечные ключи, плоскогубцы.

Замена радиатора печки ВАЗ 2114 выполняется следующим образом:

В первую очередь, производится слив антифриза из системы отопления. Для этого нужно выкрутить заливную крышку расширительного бачка и слить расходный материал из основного радиаторного узла в заранее подставленную емкость под сливное отверстие. Когда жидкость из радиатора будет слита, необходимо выкрутить крышку в блоке цилиндров, что позволит слить жидкость и из БЦ. Если вы заметили, что антифриз стал темным, при этом в нем имеется осадок и отложения, то скорей всего, расходный материал уже отработал свой срок службы и его пора менять.
Затем вам нужно демонтировать аудиосистему из центральной консоли. Извлеките рамку, вытащите саму магнитолу и отсоедините от нее разъемы и провода, после чего девайс можно будет демонтировать.
Далее, снимается заглушка и выкручиваются шурупы рамки, которая фиксирует приборную панель — всего вам надо открутить 4 шурупа — два сверху и два снизу. Саму приборку демонтировать необязательно.
Выполнив эти действия, вам нужно будет удалить с управляющего блока системы отопления все рычаги управления и ползунки.
Далее, производится демонтаж защитного кожуха на рулевой колонке, фиксаторы расположены сверху и снизу.
Следующим этапом будет снятие крышки разъема для диагностики, он расположен в центральной консоли, под прикуривателем. Чтобы сделать это, вам нужно выкрутить саморезы, которые фиксируют непосредственно сам разъем, после чего крышку можно без проблем снять. На этом этапе будьте осторожны, чтобы не повредить разъем. Сделав это, можно отсоединить разъем от прикуривателя.
После выполнения этих действий нужно отключить все разъемы и штекеры, которые имеются на центральной консоли. На этом этапе будьте внимательны — все разъемы лучше заранее отметить, в противном случае вы сможете перепутать их во время сборки панели.
Далее, извлекается блок сигнализаторов, для этого нужно выкрутить два шурупа. Таким образом, центральная рамка приборной панели будет свободна, так что можно ее снять. Сделав это, вы сможете добраться до разъема подсветки прикуривателя, его также надо будет отсоединить.
Следующим этапом будет демонтаж вещевого ящика — бардачка. Он крепится на шести саморезах, их нужно выкрутить.
По бокам контрольного щитка имеются фиксаторы — саморезы, их также надо будет открутить. Выкрутите винты, которые фиксируют крепление ЭБУ.
Затем открутите еще несколько саморезов, при помощи которых фиксируется блок регуляторов отопительной системы.
Далее, на передних стойках кузова имеются пластиковые обшивки, их нужно будет демонтировать, для этого, опять же, необходимо открутить саморезы.
Между рулевой колонкой, а также панелью имеется специальный шуруп, его также необходимо выкрутить. Выполнив эти действия, вы ослабили центральную консоль, теперь остается только приподнять ее вверх и в сторону кресел. Полностью снимать консоль необязательно — вам нужно, чтобы ее отодвинутого состояния хватило для того, чтобы извлечь радиатор. Панель нужно зафиксировать сбоку.
Теперь вам необходимо добраться до хомутов, установленных на шлангах отопительного узла, отверткой ослабьте их. Снимите шланги, но перед этим обхватите их тряпкой, поскольку из них, скорей всего, выйдут остатки антифриза

Обратите внимание на состояние патрубков — если вы видите, что они изношены или сильно забиты, на них есть следы повреждений, то лучше сразу замените их. Непосредственно радиатор фиксируется к корпусу отопителя при помощи трех саморезов — их нужно выкрутить, а само устройство — извлечь. После демонтажа устройство заменяется на новое, процедура сборки осуществляется в обратной последовательности.

После демонтажа устройство заменяется на новое, процедура сборки осуществляется в обратной последовательности.

Цена вопроса

Цены на радиаторы разные, но они примерно варьируются в одном диапазоне. Стоимость устройств зависит от качества изделия, производителя, а также места, где оно покупается. К примеру, изделия компании Luzar для ВАЗ 2114 в среднем стоят на рынке от 900 до 1300 рублей. Алюминиевые радиаторы от производителя ДААЗ в среднем стоят около 1 тысячи рублей.

 Загрузка …

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
