Впускной клапан

Неисправности клапанов [ править | править код ]

Основными неисправностями тарельчатых клапанов являются :

  • неплотность;
  • прогорание тарелки;
  • износ стержня, зазор по направляющей клапана;
  • изгиб клапанов после соударения с поршнем.

Неплотность клапанов может быть с момента изготовления, развиться в течение работы, либо быть следствием некачественного ремонта или неверной регулировки клапанов. Впускной клапан может длительное время пропускать газ без прогорания, но искровой двигатель при этом обычно потряхивает: во впускной тракт забрасывает отработавшие газы, и воспламенение такой разбавленной смеси становится ненадёжным. Дизель, соответственно, дымит . Ещё одной причиной может быть загиб клапанов , двигатель при этом трясётся очень сильно, а заводится плохо.

В случае умеренной неплотности клапанов, они ещё могут быть притёрты, но чаще всего их меняют комплектом. Причина в том, что к этому времени обычно происходит износ стержня клапана с увеличением расхода масла, а при долгой притирке старого клапана выступание его торца над плоскостью головки увеличивается — гидрокомпенсатор может выйти из рабочей зоны. Если выступание превышает допустимое уже с новым клапаном, то по инструкции нужно менять головку блока, на практике — торец клапана шлифуют для уменьшения высоты.

Прогорание тарелки выпускного клапана всегда является следствием сильного перегрева при отсутствии клапанного зазора и большом прорыве газов. Тарелка впускного клапана прогореть не может, так как задолго до этого при прорыве газов на впуск цилиндр работать перестанет, и температура газов снизится. Однако у дизелей при этом могут возникать другие проблемы.

Износ стержня и/или втулки клапана приводит к нарушению работы сальников клапанов, а значит – высокому расходу масла. Поэтому при ремонте головки блока цилиндров может возникать необходимость в замене клапанов и/или направляющих. После смены направляющих требуется обычно обработать седло шарошками на оправке, базирующейся по новой направляющей, после чего притереть клапан. Обычно разом меняют все направляющие, либо только впускные (зазор во втулках впускных клапанов решающий для расхода масла, ввиду меньшего давления во впускной трубе).

Материалы из которых изготавливаются клапаны

Сплавы, материалы из которых изготавливаются выпускные клапаны автомобиля, состоят главным образом из хрома, обеспечивающего высокую жаростойкость, с небольшими добавками никеля, марганца и азотных соединений. Если требуется придать клапану особые характеристики, то он подвергается термообработке. Если конструкция клапана из однородного материала не может обеспечить необходимую прочность и жаростойкость, то его изготавливают сварным — из двух различных материалов. После обработки место соединения частей клапана невозможно различить. Головки клапанов изготавливаются из специальных сплавов, обладающих жаростойкостью, прочностью, коррозионной стойкостью, стойкостью к воздействию окиси свинца и высокой твердостью. Головки привариваются к стержням, изготовленным из материалов, обладающих высокой износостойкостью. В клапанах, предназначенных для работы в особо тяжелых условиях, на рабочую фаску головки и верхушку стержня впускного клапана автомобиля направляются твердосплавные материалы типа стеллита. Стеллит представляет собой сплав никеля, хрома и вольфрама и является немагнитным материалом. В тех случаях, когда необходимо повысить коррозионную стойкость, клапан алитируется. Алитирование рабочей фаски снижает ее износ при использовании неэтилированного бензина. На поверхности клапана формируется пленка окиси алюминия, предотвращающая приваривание стальной фаски клапана к чугунному седлу.

Замена клапана

  1. В первую очередь стиральную машину надо отключить от электросети и перекрыть воду. Затем снять заднюю стенку.
  2. От впускного клапана отсоединяются все шланги и провода. Что бы ни забыть, куда какой идет, лучше записать, зарисовать или сфотографировать.
  3. Затем клапан освобождается от крепежа. Откручиваются болты, которые его фиксируют или отгибаются защелки. Они тоже имеют место быть, в некоторых моделях.
  4. Для того чтобы извлечь клапан, его надо повернуть.
  5. Установка впускного клапана осуществляется в обратной последовательности.

После установки новой детали, следует еще раз проверить правильность подсоединений проводов и шлангов, и только после этого включать стиральную машину.

Возможные неисправности и их устранение

Вода из бачка капает на пол

Резиновые прокладки периодически нужно менять

Вода протекает через крепежные болты, удерживающие бачок на полке унитаза, по следующим причинам:

  • Ослабли гайки. Чтобы течь прекратилась, достаточно их подтянуть.
  • Износились уплотнители на болтах изнутри бачка. Шайбы можно вырезать из любой резиновой шины. Нужно выкрутить крепежный болт, надеть на него новую шайбу и снова закрутить. Резиновое кольцо можно также подложить под гайку. Тогда у воды не останется никаких шансов для вытекания.

Вода постоянно льется в унитаз

Иногда достаточно отрегулировать механизм слива

Одной из причин служит разрушение резиновой пробки клапана, закрывающего отверстие слива в унитаз.

Впускной клапан оснащен поплавком, который перекрывает впускное отверстие, когда поднимается. Иногда поплавок перестает подниматься над водой. В бачках с нижней подводкой это происходит, так как поплавок цепляется за направляющую, которая немного отгибается в сторону. В этом случае есть два варианта устранения дефекта:

  • Менять весь впускной клапан.
  • Подложить между стенкой унитаза и направляющей подпорку, благодаря которой направляющая не будет отгибаться и цеплять плавник.

Бачок не наполняется водой

Арматура заклинивает из-за известкового налета и ржавчины

У большинства гибких шлангов очень маленький диаметр трубки, поэтому он быстро забивается. В этом случае шланг надо отсоединить от бачка и прочистить длинной спицей или проволокой, пропустить через него воду под напором, чтобы вымыть грязь и прикрутить на место.

Если вода не начала поступать, проблема в самом клапане подачи воды в бачок унитаза. Его надо снять, предварительно спустив воду. Необходимо учитывать, что при откручивании пластиковой гайки остатки воды потекут на пол. Надо снять впускной механизм и разобрать его

При этом важно не растерять уплотнительные резинки. Затем предстоит очистить трубку и все мелкие детали от грязи

Если внутри стоит фильтр, его желательно удалить.

После промывки вода начнет заполнять бачок. Необходимо наполнить емкость и проверить уровень поплавка.

Впускные и выпускные клапаны: размер имеет значение — DRIVE2

Если вы разрабатываете головку блока цилиндров для получения максимальной мощности, то не будет никаким сюрпризом, что основной целью является максимальный поток. Это, кроме всего прочего, требует использования клапанов большего размера, которые могут быть физически установлены в камеры сгорания. Это требует решения, как лучше всего разделить имеющееся пространство между впускными и выпускными клапанами. Другими словами, что лучше: большой впускной и маленький выпускной клапан, оба клапана одинакового размера или большой выпускной и маленький впускной клапан? Прежде всего, можно подумать, что большой выпускной клапан — это тот путь, которым нужно идти; ведь отработанные газы, без сомнения, занимают больший объем, чем газы, втянутые в цилиндр через впускную систему. Однако, когда мы касаемся мощности, действует другое «железное» правило: легче опустошить цилиндр, чем наполнить его.Годы экспериментов показали, что оптимальный размер выпускного клапана должен составлять примерно около 75% от впускного или, если точнее, поток через него должен составлять примерно 75% потока через впускной клапан. Это правило применяется только тогда, когда диаметры комбинируемых клапанов равны общему имеющемуся пространству в камере, т.е. клапаны почти касаются друг друга, как часто бывает в гоночных двигателях. Если используются клапаны с размерами, меньшими, чем максимальные, а мощность не является основной целью, то баланс между потоками впускного и выпускного каналов не так критичен.

Самое простое правило, которому нужно следовать: если основным требованием является мощность, то следуйте нормальному соотношению 0,75:1. Это правило можно изменить в тех случаях, когда двигатель оснащен системой турбонаддува или впрыска закиси азота. Для этих систем требуется обеспечение большего потока выхлопных газов и может успешно использоваться соотношение диаметров выпускного и впускного клапанов, составляющее 0,9:1 (поток выхлопных газов составляет 90% от потока впускаемой смеси) или даже больше.

К сожалению, установка увеличенных выпускных клапанов имеет «ловушку», которая обычно не связана с увеличением размеров впускных клапанов. Водяная рубашка внутри головки блока цилиндров расположена рядом с седлами выпускных клапанов. Это помогает поддерживать клапаны и седла холодными, но часто препятствует установке клапанов максимального размера. Вдобавок, тонкие отливки и большое количество тепла (побочный продукт высокой мощности) могут привести к образованию трещин в седлах, и это обычно укорачивает срок службы головки блока.

Замечание. Когда главной целью конструктора является экономия, а не мощность, размер выпускного клапана может быть увеличен до соотношения 0,75:1 даже при увеличении диаметра впускного клапана. Когда поток выпускного канала увеличивается, то пробег и срок службы двигателя будут улучшены. Однако здесь есть предел, как и во всем. Выпускные клапаны, размер которых превышает 90 — 95% от размера впускного клапана, дают очень маленькую дополнительную топливную экономию, и так как они используют пространство, обычно отдаваемое впускным клапанам, то потенциал по мощности будет уменьшен.

www.drive2.ru

Конструкция клапанов двигателя

Механизм привода клапанов – это часть более крупного газораспределительного механизма (ГРМ). По конструкции ГРМ может быть с верхним или с нижним расположением клапанов. В современных двигателях чаще применяется первая схема.

Посредством клапана в цилиндр напрямую подается топливовоздушная смесь в точной дозировке. Также может осуществляться подача просто воздуха. Выпуск отработавших газов из цилиндра происходит аналогично при помощи клапана. Поэтому четырехтактный двигатель внутреннего сгорания должен иметь на каждый цилиндр минимум два клапана, чтобы реализовывался принцип его работы.

По прямому назначению клапаны можно поделить на два вида:

  • впускной клапан;
  • выпускной клапан.

Частью клапана является его тарелка. Конструкция современных двигателей такова, что клапаны расположены в головке блока цилиндров (сокращенно ГБЦ). Место контакта клапана и ГБЦ называется седлом клапана. Седло изготавливают из стали или чугуна и запрессовывают в ГБЦ.

Чтобы цилиндр наполнялся топливно-воздушной смесью или воздухом максимально эффективно, тарелка впускного клапана должна превышать тарелку выпускного по диаметру. Это главное отличие между впускными и выпускными клапанами. Благодаря большему диаметру тарелки впускной клапан наполняет цилиндр воздухом или топливной смесью более качественно.

Однако есть причины для увеличения диаметра тарелки и выпускного клапана. К примеру, это улучшает очистку цилиндров от продуктов горения. Однако нельзя увеличивать диаметры тарелок обоих клапанов до бесконечности – они должны поместиться в геометрические размеры камеры сгорания, расположенной в головке блока цилиндров.

Во время работы клапаны мотора подвергаются большим нагрузкам как по механическим параметрам, так и по температуре. По этой причине изготавливают их из специальных сплавов, способных противостоять высокой температуре и механическому разрушению. Особо усиливают кромку тарелки, да и ей самой придают дополнительную механическую прочность при помощи напыления из керамики. Впускной клапан имеет обычно стержень из цельного куска металла, а вот стержень выпускного содержит внутри полость с натрием. Это обеспечивает ему повышенную теплопроводность для быстрого отведения тепла от тарелки клапана.

Поверхность прикосновения тарелки клапана к блоку цилиндров называется фаской. В этом месте очень нежелательно образование нагара. Чтобы предотвратить такое явление, а также более равномерно распределить тепло, в конструкции механизма клапанов применяется определенное инженерное решение. А именно клапан вращается во время работы двигателя.

В настоящее время чаще всего используются ДВС с четырехклапанной схемой. То есть каждый цилиндр такого мотора имеет два впускных и два выпускных клапана. Когда клапан на впуске опускается, открывается кольцевой проход между седлом и тарелкой. Через этот проход осуществляется наполнение цилиндра топливно-воздушной смесью или просто воздухом. Площадь сечения прохода напрямую влияет на скорость наполнения цилиндра и, как следствие, на производительность мотора.

Кроме вышеописанной схемы, встречаются двух-, трех- и пятиклапанные. У двухклапанной системы один впускной и один выпускной клапан в каждом из цилиндров. Трехклапанная содержит два впускных и один выпускной. Если клапанов пять, три служат для впрыска и два для выпуска отработавших газов. Количество клапанов определяется размером камеры сгорания в конкретном двигателе, типом привода клапанов. Также число клапанов зависит от форсированности ДВС и других показателей.

Клапан открывается за счет нажатия на его стержень. Осуществляет это нажатие привод. Таким образом посредством привода клапана происходит передача усилия от распределительного вала. В современных двигателях реализовано две основных схемы привода: передача движения от гидравлических толкателей или привод, базирующийся на роликовых рычагах.

Закрывается клапан посредством пружины, подобранной по жесткости. Благодаря давлению пружины тарелка клапана герметично перекрывает каналы впуска и выпуска. Для удержания клапана на стержне служат сухари и тарелка клапанной пружины. Однако двигатель в работающем состоянии, особенно при нагрузке, способен вызывать на клапанах резонансные колебания. Для борьбы с этим эффектом устанавливают две пружины, витки которых имеют разное направление.

Неисправности впускного коллектора

Общие проблемы с впускным коллектором включают в себя:

  • подсос воздуха;
  • утечки охлаждающей жидкости или масла;
  • снижение потока из-за накопления углерода;
  • проблемы с впускными регулирующими заслонками.

В некоторых двигателях впускной коллектор может корродировать или растрескиваться, вызывая утечку вакуума или охлаждающей жидкости. Треснувший коллектор должен быть заменен, если его нельзя безопасно отремонтировать.

Утечки охлаждающей жидкости

В некоторых автомобилях во впускном коллекторе имеются каналы для охлаждающей жидкости, которые могут протекать из-за плохих прокладок или повреждений. Например, эта проблема была довольно распространенной в старых двигателях GM V6.

Если коллектор не поврежден и сопрягаемые поверхности находятся в хорошем состоянии, для решения проблемы обычно достаточно замены прокладок или повторного уплотнения коллектора. Если коллектор поврежден — его необходимо заменить.

Подсос воздуха

Изношенные прокладки впускного коллектора (на фото) часто вызывают утечки вакуума. Это может привести к неровному холостому ходу, остановке, а также к включению индикатора Check Engine. При этом на более высоких оборотах двигатель может работать нормально.

Например, коды неисправностей OBD-II P0171 и P0174 часто вызваны утечками во впускном коллекторе. Если подсос вызван плохими прокладками, ремонт включает снятие впускного коллектора, проверку и очистку монтажных поверхностей и замену прокладок. Посмотрите, например, это видео замене прокладок впускного коллектора на Рено Меган:

Часто источником подсоса воздуха может быть треснувший вакуумный шланг или патрубок, соединяющий впускной коллектор. В этом случае сломанный вакуумный шланг или патрубок необходимо заменить.

Иногда впускной коллектор может деформироваться, вызывая неправильное уплотнение прокладок. Деформированный впускной коллектор необходимо заменить. В некоторых автомобилях утечку вакуума можно определить по шипящему звуку из-под капота.

Отложения углерода

В некоторых двигателях, например, Volkswagen TDI Diesel, отложения углерода внутри впускного коллектора могут вызвать недостаток мощности, пропуски зажигания, дым и увеличение расхода топлива.

Проблемы с отложением углерода чаще встречаются в двигателях с турбонаддувом. Одним из основных симптомов является отсутствие тяги. Забитый впускной коллектор может потребоваться снять и почистить вручную.

В некоторых случаях замена впускного коллектора может оказаться более разумным решением, чем его очистка. Есть много скрытых областей внутри коллектора, которые не могут быть очищены.

Проблемы с заслонками изменения геометрии впуска

Регулирующие заслонки обычно приводятся в действие электрическими или вакуумными исполнительными механизмами. Часто резиновая диафрагма внутри вакуумного привода начинает протекать, и привод перестает работать.

Вакуумный исполнительный механизм легко проверить с помощью ручного вакуумного насоса. Если вакуумный привод пропускает, его необходимо заменить. Вместо насоса можно использовать медицинский шприц.

Блок управления двигателя (ЭБУ) запускает вакуумные приводы, включая и выключая небольшие электромагнитные клапаны контроля вакуума. Эти соленоиды также часто выходят из строя. Соленоиды тоже легко проверить с помощью ручного вакуумного насоса.

Другой распространенной проблемой является случай, когда клапан изменения геометрии впуска залипает из-за накопления углерода или когда клапан деформирован. В этом случае коллектор необходимо заменить.

Например, проблемы с впускным коллектором (регулирующим клапаном) часто встречаются в некоторых двигателях VW / Audi. Volkswagen продлил гарантию на впускной коллектор для определенных автомобилей Audi / Volkswagen 2008-2011 модельного года с двигателями 2.0 TFSI с кодами двигателей CBFA и CCTA.

Во многих автомобилях BMW неисправный клапан DISA, установленный во впускном коллекторе, также является общей проблемой. Посмотрите это видео о проверке клапана DISA в BMW:

Как работают клапана двигателя

Клапан, который пропускает в цилиндр смесь воздуха и топлива, называется впускным. Клапан, через который отработанные газы покидают двигатель, называется выпускным. Для эффективной работы двигателя при любой скорости эти клапаны должны открываться в определенные моменты. За этот процесс отвечают грушевидные детали (кулачки), которые крепятся к распределительному валу, вращающемуся под действием цепи, ремня или набора шестерен.

Распределительный вал может находиться в верхней части блока. В этом случае над каждым кулачком вала располагаются небольшие металлические цилиндры (толкатели). Когда конец толкателя упирается в коромысло, кулачок воздействует на ножку клапана, который удерживается в поднятом (закрытом) состоянии с помощью сильной пружины.

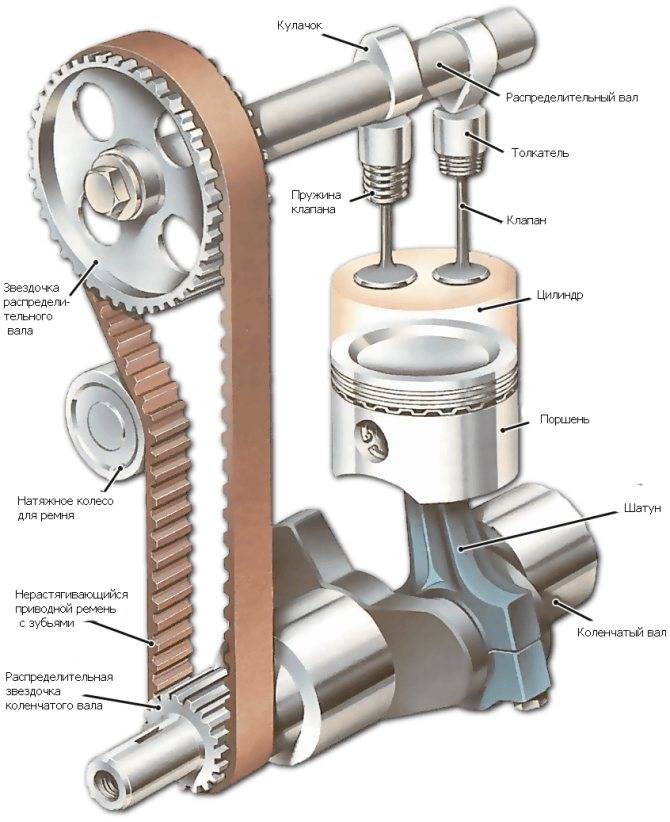

Двигатель с верхним расположением распределительного вала

В подобной конструкции вал, расположенный в верхней части двигателя, работает под управлением ремня с внутренними зубьями, и контуры кулачков напрямую взаимодействует с толкателями, расположенными над клапанами.

Когда толкатель давит на кулачок, он задействует коромысло, которое ослабляет пружину и открывает клапан. При дальнейшем вращении контура пружина возвращается в первоначальное положение, и клапан закрывается. Такая конструкция характерна для двигателя с верхним расположением клапанов в головке цилиндра.

В некоторых двигателях отсутствуют толкатели, и клапаны открываются и закрываются с помощью двойных или одинарных распределительных валов.

Такая конструкция носит название двигателя с одним распределительным валом и клапанами в головке. В ней меньше подвижных частей, поэтому она является более мощной и может работать на высоких скоростях. В любом случае, между деталями присутствует зазор, чтобы клапан мог свободно закрываться и открываться, когда те расширяются при нагревании.

Зазоры между ножкой клапана и коромыслом или кулачком необходимы для нормальной работы системы, а их отсутствие может вызвать серьезные повреждения составных частей.

При слишком большом зазоре клапаны будут открываться слишком рано, а закрываться слишком поздно, что снизит мощность двигателя и увеличит уровень производимого им шума.

При малом зазоре клапаны не будут нормально закрываться, что приведет к ослаблению компрессии.

В некоторых двигателях зазоры регулируются автоматически под давлением смазочной жидкости.

Распределительный вал с толкателями

При конструкции, согласно которой распределительный вал находится в блоке цилиндров, длинные штанги толкателей воздействуют на коромысла, открывающие клапаны. Двигатели с верхним расположением клапанов в головке цилиндра считаются менее эффективными, чем двигатели с одним распределительным валом и клапанами в головке, т.к. большое количество подвижных частей ограничивает скорость, при которой двигатель может безопасно работать.

В двигателе с верхним расположением распределительного вала и штангами коленчатый вал находится в головке цилиндров.

При вращении вала каждый клапан открывается с помощью толкателя, штанги и коромысла. Клапан удерживается в закрытом состоянии пружиной.

Количество зубьев на звездочке ведущей цепи в два раза превышает количество зубьев на шестерне распределительного вала, поэтому вал вращается в два раза медленнее, чем двигатель.

Устройство и принцип работы клапана

Впускной механизм состоит из следующих деталей:

  • резьба, на которую прикручивается водопроводный шланг;
  • впускной клапан;
  • поплавок, соединенный с направляющей и тягой;
  • пластиковая гайка, которая с одной стороны фиксирует весь механизм, а с другой препятствует вытеканию воды.

Когда вода выпускается для смывания, поплавок, удерживаемый на ее поверхности, падает, что приводит в движение тягу. Шток поворачивает рычаг, открывая таким образом механизм наполнения. По направляющей поплавок движется свободно. Стержень только контролирует траекторию плавающей детали. Тяга (шток) определяет его высоту. Через открытый клапан вода заполняет бачок. Поплавок поднимается и происходит обратное движение рычага и клапана, который закрывает собой впускное отверстие.

Внутри впускного клапана может быть установлен фильтр. Если очистное приспособление имеется на водопроводе, эту деталь можно удалить. Если впускной механизм работает некорректно и клапан не закрывается, вода перетекает через аварийно-выпускную воронку в механизме слива.

Детали и узлы сливного бачка в процессе эксплуатации изнашиваются, становятся менее прочными и выходят из строя. Поэтому возникают следующие проблемы:

  • Вода вытекает на пол в виде капель, тонких струек.
  • Вода течет в унитаз, не останавливаясь даже при закрытом выпуске.
  • Бачок не наполняется водой.

Признаки поломки

Определить неисправность можно по внешним признакам:

  1. Код ошибки на дисплее стиралки.
  2. Вода набирается в бак без остановки.
  3. При запуске машины не слышно звука забора воды.
  4. Бак переполняется водой.

Детальнее о том, как проверить и заменить впускной клапан стиральной машины, читайте ниже.

Как самостоятельно найти неисправность

Перед тем, как проверить электроклапан, осмотрите фильтр-сеточку. Находится он между заборным шлангом и входным клапаном и служит для задержки частичек мусора, поступающих из водопровода.

Поскольку со временем фильтр мог забиться, опишем принцип его очистки:

  • Отключите СМ от питания.
  • Перекройте впускной вентиль.
  • Открутите заливной шланг и слейте из него остатки воды в раковину или другую емкость.
  • За шлангом вы обнаружите сеточку. Вытащите ее с помощью пассатижей,и очистите под проточной водой.

Рассмотрим, как открыть и проверить входной клапан в стиральной машине.

  • Уберите крышку вверху стиралки. Для этого сзади выкрутите винты, которые удерживают верхнюю крышку.
  • Осмотрите клапан на момент повреждений. Если внешне ничего не видно, снимите прибор.
  • Отсоедините шланги, ведущие к клапану. Сначала нужно разжать металлические хомуты, поэтому используйте плоскогубцы.
  • Теперь отключите проводку.
  • Открутите болты, крепящие деталь к корпусу СМА.
  • Вытащите клапан.

Осмотрите шланги и сам прибор на момент засора. Как проверить заливной клапан? Проверяйте над емкостью или раковиной, чтобы не намочить на пол.

Следующий вариант проверки нужно проводить достаточно осторожно. Вы должны подать на катушки прибора напряжение в 220 Вольт

При этом секция должна открыться и заполнить емкость водой. Опасность данного метода в том, что при контакте электричества и воды может возникнуть короткое замыкание. Поэтому работать нужно очень осторожно.

Точно убедиться, необходим ли ремонт клапану стиральной машины, можно при помощи мультиметра. Настройте тестер в режим измерения сопротивления. Поочередно прикладывайте щупы к каждой обмотке, замеряя ее сопротивление. Исправная деталь должна показать результат в 3 кОМ.
