Виды АКПП и их отличие друг от друга
Принцип работы всех видов АКПП сводится к перемене передаточного числа, которая обеспечивает преобразование мощности двигателя. Производители современных машин устанавливают трансмиссию таким образом, чтобы потенциал можно было использовать полностью. За счёт работы коробки передач, усилие передаётся от мотора к колёсам автомобиля с самыми маленькими потерями. Достигается это за счёт отсутствия разрыва сцепления.
Работа коробки запускается сразу после пуска мотора. В движение приходит маслонасос, нагнетающий давление жидкости. Колесо гидротрансформатора раскручивается в соответствии со скоростью вращения коленвала. Реакторные и турбинные остаются неподвижными.
Водитель за счёт нажима на педаль газа переключает передачи. Двигатель при этом раскручивается, провоцируя на движение насосное колесо. От лопастей под влиянием центробежной силы моторное масло переходит к турбине, обеспечивается вращение. Жидкость в результате переходит обратно к насосному колесу.
В отдельных коробках передач, при скорости 20-60 км/ч происходит автоматическая блокировка гидротрансформатора муфтой. Автомат при этом жёстко сцепляется с мотором, потому потеря мощности не прослеживается. Интересно, что при эксплуатации в таких условиях, масло быстрее приходит в негодность из-за перегрева и износа фрикционной накладки. Крутящий момент от двигателя переходит по выходному валу в АКПП.
Автоматическая система занимает передовое место среди числа всех известных вариантов. Новые системы постоянно разрабатываются и совершенствуются. Из общих списков можно выделить вариаторные, роботизированные и классические типы.
Классическая автоматическая коробка передач
Гидротрансформаторный модуль популярен до сих пор, несмотря на наличие других, более совершенных вариантов. Такая трансмиссия используется и сейчас. Её устанавливают на авто, сходящие с конвейера.

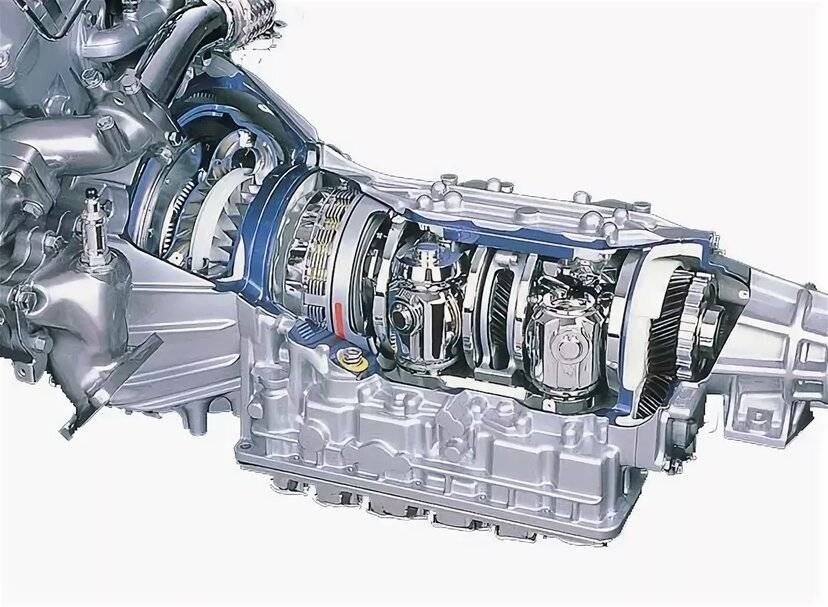

Стандартная АКПП
Коробка автомат включает планетарный редуктор, управляющую систему и гидравлический трансформатор. Последний элемент механизма является самым значимым, отсюда и название конструкции. Модуль активно используют на легковых и грузовых транспортных средствах.
Кому подойдёт автомобиль с АКПП сказать довольно трудно. Управлять автоматом после механики бывает достаточно сложно. Многим владельцам, несмотря на видимое упрощение режима эксплуатации, бывает тяжело перестроиться.
Роботизированная
Роботизированная коробка является достойной и более современной альтернативой для классического варианта АКПП. Переключение скоростей в ней обеспечивается за счёт взаимосвязи электрических механизмов, проявляющих активность за счёт электронного блока. Главное сходство этой системы с классической – наличие сцепления в корпусе КПП.
Роботизированная АКПП
Вариатор
Это устройство плановой бесступенчатой передачи, обеспечивающее передачу крутящего момента на колёса. Такая конструкция производит уменьшенный расход топлива при условии сохранения или приумножения динамических показателей.

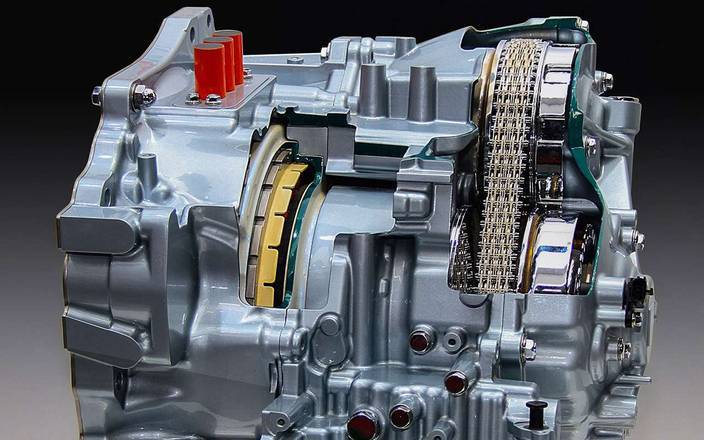

Вариатор
При правильном использовании, вариатор помогает бережно эксплуатировать мотор транспортного средства. Модуль бывает цепным, ремённым, тороидальным.
Отличная статья в тему: Вариатор или автомат: что лучше и надежнее, плюсы и минусы, чем отличаются коробки передач, в чем разница
DSG
DSG это тоже роботизированная система, обеспечивающая автоматическое включение первой и второй скорости, при разомкнутости сцепления. Так модуль начинает подготовку ко включению повышенной передачи. При переключении сцепление первой ступени размыкается, а второй смыкается, действие происходит и в обратном порядке.
DSG-7
Сходство с механикой в том, что синхронизаторы способны переключать скорость при блокировки шестерни. Работа муфт обеспечивается с помощью движения цилиндров. Сцепление работает за счёт гидропривода.
Многовальные коробки прямого переключения
Такие коробки передач используют в спорткарах. Например, в Koenigsegg Jesko применяют КПП с 3-мя валами, 9 передачами и 7-ю фрикционами. Автомобиль моментально может переходить в спортивный режим, так и в экономичный городской. Регулируется это при помощи кнопки: полунажатие левой кнопки снижает передачу, полное нажатие – включает спортивный режим. Если полунажать на правую – передача повысится, если нажать до конца – включится экономичный режим.
А в некоторых спортивных Mercedes есть АКПП со сцеплением, который по стиля езды похож на вышеуказанный, но имеющий совсем другие внутренние составляющие.
Трехвальная 6-ступенчатая коробка передач Mercedes-Benz C-class sport coupe
Достоинства и недостатки вариатора
Вариаторные коробки передач практически не устанавливаются на грузовые автомобили из-за повышенных нагрузок на двигатель.
Вариаторная коробка передач имеет свои плюсы и минусы, которые необходимо знать перед покупкой автомобиля с вариатором.
Достоинства вариатора
- Обеспечивает очень плавный разгон, езду и торможение.
- Отсутствует замедление скорости в затяжных подъемах.
- Обеспечивает более экономичный расход топлива, чем классическая коробка автомат.
- Вариатор обеспечивает очень низкий уровень шума и вибрации при работе двигателя.
- Обеспечивает быстрый отклик при подборе оптимального передаточного отношения.
- Исключает критическую нагрузку на двигатель.
- Вариатор исключает пробуксовку ведущих колес.
- Имеет более простую конструкцию, чем классическая коробка передач.
https://youtube.com/watch?v=Ok00hUya_AE
Недостатки вариатора
- Вариатор желательно не перегревать максимальными оборотами двигателя, увлекаясь ездой «педаль газа в пол», или или длительной буксовкой на одном месте. Это может привести к быстрому износу конусных дисков и ремня.
- Работа вариатора контролируется несколькими датчиками управления, выход любого из них их строя потребует дорогого ремонта.
- Вариаторная коробка передач требует периодической замены трансмиссионного масла, причем чаще, чем в классической коробке. И стоимость масла для вариатора выше, чем для «автомата».
- Каждые 100-120 тысяч пробега нужно менять ремень вариатора.
- Ремонт вариаторной коробки стоит очень дорого и часто дешевле заменить вариатор на новый, чем отремонтировать старый.
Минусы вариаторной коробки передач
Однако питать ложные надежды в «совершенности» такого приспособления также не нужно. Среди всего прочего, минусы вариаторной коробки передач существенны, особенно для потенциального рядового автолюбителя. Наиболее основными являются:
- сложный ремонт. Несмотря на такой несложный механизм, нарушить работу воротов легко, если не имеешь достаточного опыта в обращении с вариатором. Официальных сервисных центров, занимающихся ремонтом такого типа трансмиссии днём с огнём не сыщешь (хотя тенденция в последнее время склонна к изменениям), не говоря уже о городах с населением меньше миллиона;
- низкий ресурс ремня (о котором мы поговорим чуть позже), требует периодичной его замены. Приемлемые варианты для замены найти не так-то просто, не говоря уже о потенциальной стоимости такого ремня;
- микрочипы и датчики на устройстве при ремонте могут влететь в круглую сумму. Их заменой займутся далеко не все мастерские в городе;
- использование определенного дорогостоящего масла в обслуживании коробки. Хорошие варианты приходиться долго искать, так как разный производитель требует индивидуальный тип масляной жидкости.
Преимущества и недостатки вариатора
Для наглядности плюсы и минусы вариатора представим в виде таблицы.
| Преимущества | Недостатки |
| Плавность движения. Ускорение автомобиля происходит без рывков, которые характерны для КПП. Движение напоминает езду на электромобиле (например, Tesla) или электрическом подъемнике. | Вариатор невозможно установить на машины с мощными двигателями (от 220 л.с. и выше). Это связано с тем, что мощные двигатели оказывают значительное усилие на приводной ремень или ролик вариатора. |
| Высокий КПД. Благодаря ему значительно сокращается время передачи полезной мощности с двигателя на трансмиссию. Из-за этого автомобиль становится более динамичным при разгоне. Особенно это ощущается на скоростях от 50-60 км/ч и выше. | Высокая стоимость трансмиссионного масла. Кроме этого, вариатор очень требователен к его качеству. Поэтому, как правило, необходимо покупать только оригинальное масло, которое стоит значительно дороже бюджетных аналогов. |
| Значительная экономия топлива. Она становится возможной благодаря плавному набору скорости и торможению и более высокому КПД, чем у АКПП. | Наличие большого количества электроники и датчиков увеличивает вероятность поломки электронной системы управления вариатором. Как следствие, в результате даже незначительной поломки электроники вариатор может быть переведен в аварийный режим или попросту отключен. |
| Машина с вариатором является более экологичной вследствие меньшего расхода топлива (меньше выброс СО2). | Сложность ремонта. Зачастую при возникновении неисправностей возникает проблема с поиском автосервисов, занимающихся ремонтом вариаторов (особенно это актуально для небольших городов). Кроме этого, стоимость ремонта будет выше, чем у АКПП. |
| Щадящий режим работы. Выбор условий эксплуатации во многом выполняет электроника, которая выбирает оптимальные рабочие режимы с тем, чтобы уменьшить износ деталей и продлить срок их эксплуатации. | На машине с вариатором нельзя буксировать прицеп или другие транспортные средства, а также буксировать саму машину с выключенным двигателем. |
Помните, что на машине с вариатором нельзя буксировать прицеп или другие транспортные средства. Также нельзя буксировать саму машину с выключенным двигателем. Исключение составляет случай, когда вывешивается приводная ось.
Теперь для создания полноты картины перейдем к описанию преимуществ и недостатков автоматической трансмиссии. Это даст нам возможность определиться с выбором, что лучше — коробка-автомат или вариатор.
Вариатор в мировом автомобилестроении
В мировой практике вариаторы все чаще устанавливаются на современные автомобили. Очень популярен CVT в японском и немецком автомобилестроении.
Многие производители, разрабатывая новые модели бесступенчатых КПП, позиционируют их на рынке под собственными названиями, но сущность механизма, в целом, остается неизменной. Наиболее популярны следующие модели:
- Для японских автомобилей – Multimatic (Honda), Multidrive (Toyota), Lineartronic (Subaru), Xtronic (Nissan);
- Для немецких моделей – Multitronic (Audi), Autotronic (Mercedes-Benz);
- В США вариаторы известны, как Durashift CVT или Ecotronic (Ford).
Отечественные автолюбители относятся к CVT довольно скептически. Это обусловлено рядом недостатков:
- Передача крутящего момента в вариаторе происходит за счет силы трения, а потому их не используют в автомобилях с мощными двигателями;
- Высокая стоимость обслуживания – дорогостоящее масло и фильтр;
- Плохая ремонтопригодность;
- Буксировать автомобиль, на котором установлен вариатор CVT, можно только на эвакуаторе, либо с помощью частичной погрузки ведущей оси.
Вместе с тем неоспоримы и преимущества вариатора:
- Плавность движения;
- Хорошая динамика разгона;
- Экономичный расход топлива;
- Простота конструкции;
- Низкий вес;
- Относительно невысокая стоимость.
Автомобили, на которых установлен вариатор CVT, в большей степени предназначены для передвижения по городу, где механизм полностью раскрывает свои плюсы, обеспечивая максимальный комфорт. Они стали хорошей альтернативой гидромеханической АКПП, хотя срок службы вариатора чуть ниже и редко превышает 150 000 км.
Новые виды вариаторов
Ежегодно производители автомобилей выпускают модели с бесступенчатой коробкой переключения скоростей. Причем характеристики его работы постоянно улучшаются, оборудование совершенствуется. Совсем недавно компании JATCO и Nissan выпустили общее изобретение — улучшенный вариатор с облегченной и уменьшенной конструкцией. CVT совместил в себе новую коробку и клиноременную систему. У этого аппарата очень хорошие показатели работы:
- Увеличенное число передач. Создатели расширили диапазон на 20 % (в сравнении с обычным CVT). Это позволяет автомобилю быстро разгоняться и сбрасывать обороты.
- Весит обновленный агрегат на 13 % меньше, чем его стандартный прототип.
- Имеет систему ASC, что позволяет компьютеру выбирать передаточное число, оптимально подходящее в момент разгона и остановки.
Учредители автокомпании «Порше» заявили, что в настоящее время проводят разработку по апгрейду CVT и улучшению принципа его работы. Они стараются поднять показатели комфорта во время езды, набора скорости и остановки. Хотят снизить объем потребляемого топлива, но в то же время увеличить коэффициент полезного действия. В планах у создателей — сделать такой тип CVT, принцип работы которого будет похож на восьмиступенчатую трансмиссию.
Усиленная работа над улучшением бесступенчатой коробки переключения скоростей подтверждает еще раз, что будущее за ней. Не исключено, что очень скоро вариатор станет альтернативой всем обычным КПП (автомат, механика и РОБОТ). Особый акцент производители автомобилей делают на его комбинированные модели, при которых работа двигателя будет самой идеальной, энергия будет сохраняться в специальном накопителе и тратиться только на передвижение транспортного средства.
Чем отличается вариатор от автомата в эксплуатации
В отличие от трансмиссий с механической и автоматической коробками передач в вариаторе реализован принцип бесступенчатой трансмиссии (CVT – общепринятая аббревиатура названия таких устройств). Двигатель автомобиля в CVT связан с колесами (движителями) абсолютно плавным изменением соотношения количества оборотов.
С одной стороны, это делает поездку на автомобиле чрезвычайно комфортной – нет необходимости переключать передачи как в механической коробке передач и полностью отсутствуют рывки и подергивания как в автомобиле с автоматической трансмиссией. С другой стороны, несмотря на внешне одинаковые с автоматической коробкой передач органы управления и режимы движения, из-за принципиального различия в конструкциях вариатор имеет свои особенности эксплуатации.
Прежде всего, это касается режима разгона: для водителя, впервые севшего за руль автомобиля с вариатором абсолютно непривычен режим разгона на постоянных оборотах двигателя. Для устранения этого эффекта в автомобилях с CVT возможна эмуляция (имитация электроникой на программном уровне) ручных режимов управления машиной с резким изменением количества оборотов (соответственно изменением привычного большинству автолюбителей звука двигателя). Только здесь надо понимать, что та же электроника не позволит «загнать» обороты двигателя в красный сектор тахометра.
Вообще же, вариатор хорош для любителей плавной и спокойной езды.
Детали вариатора весьма чувствительны к смазке и немедленное после запуска двигателя движение (особенно зимой) крайне нежелательно: масло не успевает поступить к трущимся деталям и, как следствие, повышенный износ и дорогостоящий ремонт. То же относится к любителям «рывка» на светофоре после установки селектора в нейтральное положение.
Наличие достаточного количества смазки в местах трения вариатора важно еще и потому, что эта специфическая смазка предотвращает проскальзывание приводного ремня или цепи (в этом проявляется уникальность свойств масла для вариаторов). Своевременная (как правило, после 60 тыс
км.) замена масла с маркировкой CVT – обязательное условие нормальной эксплуатации вариатора.
Ещё владельцам автомобилей, оснащенных вариатором, необходимо особенно тщательно следить за соблюденем правил езды с прицепом и буксировки. В связи с ограничением по мощности (хотя последние разработки вариаторов ставятся на автомобили с мощностью двигателя более 200 л.с.) езда с прицепом для большинства автомобилей с CVT нежелательна. На буксировку машин с вариатором также накладывается ограничение: масло в вариаторе должно находиться под давлением иначе возможен только вариант буксировки с частичным погружением передних колёс.
Наиболее распространённое проявление неисправности вариатора – лёгкие подергивания при переводе селектора в положение «Движение». Проявление такого признака свидетельствует о скором ремонте.
Вообще же ресурс вариатора ограничен даже при аккуратной эксплуатации и спокойной манере езды пробегом в 120 – 150 тыс. км. Это обстоятельство необходимо учитывать при приобретении машины с CVT вторичном рынке.
Плюсы и минусы “коробки” вариатор
Сам принцип работы вариатора определяет преимущества автомобилей с CVT:
- исключительная плавность разгона, недостижимая никакими другими видами ступенчатых трансмиссий (в том числе в самых современных разработках автоматических коробок передач);
- топливная экономичность: в CVT отсутствуют потери на переключение передач, и, значит, мощность двигателя используется с максимальной эффективностью в смысле потребления топлива. Правда на практике оказывается, что экономию топлива в автомобилях с вариатором по сравнению с машинами, оборудованными современными АКПП ощутить затруднительно;
- более быстрый разгон – по времени разгона вариаторы особого преимущества не дают, но в сочетании с плавностью набора скорости создают яркие впечатления от процесса ускорения.
Недостатки вариаторов:
- ограниченный ресурс устройства – в несколько раз меньший, чем у автомобилей с механической коробкой передач;
- низкий уровень ремонтопригодности: отремонтировать вариатор можно далеко не везде, так как настоящих специалистов по CVT сравнительно немного. К тому же запасные части к вариаторам (в особенности привод) стоят дорого;
- не дешёвое техническое обслуживание – замена масла (а это 5-6 литров специального масла) каждые 60 тыс. км пробега и приводного ремня (100 тыс.км).
Что такое тороидальный вариатор?
Работа тороидальной коробки передач вариатора производится за счет роликов зажатых меж валами. Такие колесики имеют тороидальную форму (собственно, поэтому КПП так и называется).
Устройство тороидального вариатора
Изменение передаточного числа осуществляется за счет увеличения и уменьшения контактных поверхностей между валами и роликами. При максимальной тяге зажимы обращены в сторону ведомого вала, что увеличивает трение и, соответственно, снижает количество оборотов. Если нужна скорость – ролики отводятся в другую сторону.
Плюсы этого типа – более высокая надежность и износостойкость.
CVT трансмиссия: преимущества и недостатки
Как может показаться на первый взгляд, коробка передач вариатор выгодно отличается от аналогов
Сразу отметим, хотя имеется ряд очевидных плюсов, также нужно обращать внимание и на недостатки СVT. Давайте рассмотрим сильные и слабые стороны вариатора более подробно. Прежде всего, к плюсам вариатора можно отнести комфорт, экономичность и высокие показатели КПД
Общий принцип работы и отсутствие фиксированных «ступеней» позволяют реализовать плавный и эффективный, а также достаточно быстрый разгон автомобиля
Прежде всего, к плюсам вариатора можно отнести комфорт, экономичность и высокие показатели КПД. Общий принцип работы и отсутствие фиксированных «ступеней» позволяют реализовать плавный и эффективный, а также достаточно быстрый разгон автомобиля.
На машине с вариатором не тратится время на переключения передач, поток мощности на колеса не разрывается, двигатель работает в диапазоне оптимальных оборотов и максимального крутящего момента. Также коробка CVT работает менее шумно, чем многие гидромеханические АКПП или «роботы», двигатель в штатном режиме не раскручивается до высоких оборотов.
Если же говорить о минусах вариатора, тогда можно выделить следующее:
- Начальная стоимость CVT не намного ниже «классических» гидромеханических АКПП или DSG;
- Такая коробка не рассчитана на высокие нагрузки, то есть вариатор не ставится в паре с мощными ДВС. Как правило, CVT ставится на машины с двигателями, мощность которых не превышает 200 л.с.;
- На вариаторе нельзя ездить агрессивно (резкий разгон с места, интенсивное торможение, рваный стиль езды). Также следует избегать продолжительного движения на высоких оборотах;
- Вариатор требует качественного и частого обслуживания (замена фильтров и масла в вариаторе должна выполняться каждые 30 тыс. км.). Использовать нужно только оригинальную дорогостоящую трансмиссионную жидкость. Еще рекомендуется каждые 80-100 тыс. км. менять ремень вариатора;
- Общий срок службы вариатора меньше по сравнению с АКПП или РКПП. Как правило, вариатор имеет ресурс, ограниченный отметкой около 200 тыс. км.
- Низкая ремонтопригодность, дорогостоящий ремонт, нехватка оригинальных запчастей и квалифицированных специалистов, а также сложности с настройкой системы управления вариатором.
- Чувствительность к малейшим сбоям в работе ЭСУД автомобиля (выход одного из датчиков может привести к сбоям в работе всей вариаторной трансмиссии).
Еще следует отметить, что часто в случае поломки вариатора решить вопрос путем приобретения контрактного агрегата б/у не получается. Дело в том, что с учетом небольшого ресурса решение приобрести недорогой контрактный вариатор с пробегом означает, что такая коробка также будет изношена и возникают нарекания на работоспособность.
При этом стоимость новой КПП данного типа или коробки CVT с подтвержденным минимальным пробегом и большим остаточным ресурсом оказывается достаточно высокой. Также в списке минусов вариатора можно выделить тот факт, что многие автовладельцы, которые знают о недостатках коробки, избегают автомобилей с CVT на вторичном рынке, отдавая предпочтение АКПП.
Простыми словами, при продаже подержанный автомобиль с вариаторной коробкой передач заметно теряет в цене по причине относительно небольшого спроса. Если же планируется покупка такого авто, необходимо проводить комплексную диагностику, а также быть готовым к возможным сложностям и затратам через небольшой промежуток времени, если пробег подержанной машины превысил отметку в 150 тыс. км.
Еще одним минусом, который отмечают многие владельцы машин c коробкой CVT, можно считать отсутствие ощутимого переключения передач при разгоне, ровные обороты двигателя и характерный однотонный шум при разгоне.
С одной стороны, это нельзя считать недостатком, однако субъективное мнение многих водителей говорит об обратном. Более того, сами производители, прислушиваясь к отзывам потребителей, стараются учитывать этот момент, оснащая вариаторы «виртуальными» ступенями (аналог Типтроник), когда шкивы имеют фиксированные положения, тем самым имитируя переключения ступенчатой коробки.
https://youtube.com/watch?v=HcuROau5FQM
Принцип работы и конструкции вариатора
Проще всего принцип работы вариатора можно рассмотреть на примере самого распространенного типа устройства: клиноремённого.
На валу, который соединён с валом двигателя находится ведущий шкив, выполненный из двух половинок. Половинки могут передвигаться по валу (оси своего вращения). Аналогичный (состоящий из двух половинок) шкив расположен на другом валу, соединённом с приводами колес автомобиля. Этот шкив называют ведомым. Между собой ведущий и ведомый диски соединены ремнём, клиновидным в сечении.
На низких оборотах двигателя половинки ведущего шкива раздвинуты и ремень «провален» к оси вращения, а на ведомом шкиве наоборот: ремень «выдавлен» максимально далеко от оси вращения.
Таким образом, за счёт трения в месте контакта ремня с поверхностями половинок шкивов образуется ремённая передача, схематично изображённая на следующем рисунке.
То есть ведущий вал как бы аналогичен шестерёнке малого диаметра, а ведомый – большого. Соответственно, на малых оборотах угловая скорость ведущего шкива существенно выше, чем ведомого, к которому передаётся максимальное тяговое усилие (и минимальная угловая скорость).
Сдвигает половинки ведущего шкива торцевое усилие, формируемое в зависимости от конструкции вариатора инерционными силами (от роликов внутри одной половинки шкива, перемещающихся за счёт центробежных сил – простейший случай) или гидравликой, получающей команды от электронного блока управления (современные системы).
Помимо центробежных, системы передачи крутящего момента с электронным управлением могут быть электромагнитными или многодисковыми, но наибольшее распространение благодаря доведенности конструкции получили гидротрансформаторы.
На высоких оборотах картина обратная: «шестеренка» ведущего шкива становится большого диаметра (ремень выдавливается к периферии шкива) а у ведомого половинки раздвигаются и ремень «проваливается» к центру («шестерёнка» малого диаметра). Трение, необходимое для изменения расстояния между половинками ведомого шкива и натяжение ремня обеспечивает пружина.
По принципу действия помимо клиноременных существуют ещё торовые вариаторы.
В них роль составных шкивов выполняют конусообразные диски, а роль ремня – ролики грибовидной формы, имеющие возможность не только вращаться вокруг своей оси, но и перемещаться относительно оси вращения дисков. При различных положениях роликов они по различного диаметра окружностям соприкасаются с дисками, и за счёт этого меняется передаточное отношение между дисками. На практике торовые вариаторы встречаются существенно реже клиноременных.
Казалось бы, если всё так просто и принцип работы устройства хорошо известен, почему на автомобилях вариаторы стали применяться сравнительно недавно?
Дело в том, что материал ремня, используемый в вариаторах скутеров и снегоходов, не рассчитан на уровень нагрузок, которые возникают в автомобилях. И только современные технологии позволили разработать привод вариатора, выдерживающий высокие нагрузки.
Ремень современного автомобильного вариатора металлический, состоящий из двух металлических лент и вставленных в них набора упругих металлических звеньев.
От ведущего шкива наиболее зажатое в нем звено передаёт толкающее усилие к следующему звену и далее по цепочке. Получается, что такой наборный ремень не тянет, а толкает ведомый шкив и это позволяет передавать на него бо́льшие усилия, чем в обычной клиноремённой передаче. Именно такой тип привода получил максимальное распространение в современных вариаторах.
В некоторых марках автомобилей (прежде всего Audi) встречается привод в виде многозвенной цепи вместо ремня.
Такую передачу ещё называют клиноцепной. В отличие от металлического наборного ремня пятно контакта торцевых участков такой цепи с конусной поверхностью шкивов существенно меньше, и это обстоятельство предъявляет повышенные требования к материалу и сочленениям цепи. У цепной передачи самый высокий КПД передачи усилия от ведущего шкива к ведомому, неплохие показатели долговечности, достаточно простая замена в случае необходимости. Но при этом цепь – достаточно дорогой привод.
К особенностям конструкции вариатора ещё следует отнести необходимость встраивания в устройство механизма заднего хода – прямой реверс шкивов вариатора невозможен. Практически это решается так же, как и в автоматических коробках передач: в конструкции предусмотрен планетарный редуктор.
Принцип работы вариатора на автомобиле
Принцип работы вариатора на автомобиле заключается в плавной смене скоростей (передаточного числа) как при повышении, так и при снижении скорости. Безусловно, большую работу делает компьютерная программа, которая и создает ступени, но они запрограммированы для ручного управления (при движении по снегу или грязи, когда скорость не имеет значения, а важна только максимальная тяга). Сама же коробка ступеней не имеет, это обеспечивает передачу усилий от коробки к колесам намного точнее.
В настоящее время существует два типа строения вариатора:
- Клиноременный. Таком вид устанавливают на 95 % авто с CVT.
- Тороидный. Практически не используются в настоящее время из-за сложных настроек и строения.
- Клиноременные вариаторы — самые популярные типы трансмиссии, используются в автомобилях марок Infiniti, Audi, Nissan и пр. Давайте рассмотрим принцип их работы.
Осуществляется передача трансмиссионного числа от главного (ведущего) шкива (который связан с силовым агрегатом) к ведомому (который связан с приводом и колесами) по принципу ременного сообщения.
Смена передаточного числа происходит по принципу изменения диаметра шкивов. Изготовитель сделал их разборными, а не сплошными, состоящими из двух частей конической формы, обе части посажены на вал и могут сходиться и расходиться. Диаметр в месте соприкосновения ремня со шкивом изменяется в зависимости от скорости и нагрузки.
Попросту говоря, принцип работы заключается в следующем: когда автомобиль трогается, мотору нужно большое усилие, чтобы начать движение колес. Чтобы снизить нагрузку двигателя до минимума, ведущий вал должен быть самого маленького диаметра (конусы разводятся в месте соприкосновения). Диаметр ведомого вала в этот момент должен быть, напротив, максимальным (конусы сводятся). За счет этого ведущий шкив проделывает несколько оборотов, чтобы ведомый сдвинулся всего на один (максимальное число). Этот процесс намного снижает нагрузку на силовой агрегат, что значительно облегчает ему работу.
После набора скорости передаточное число уменьшается (это необходимо для снижения тяговой силы, но при этом происходит увеличение оборотов на ведомом шкиве). Принцип работы: диаметр ведущего рола увеличивается (конусы сходятся), а у ведомого, напротив, расходятся.
При максимальном диаметре ведущего шкива и наименьшем ведомого, первый один раз оборачивается, а второй за этот промежуток делает несколько оборотов (из-за этого скорость его вращения наибольшая). Но в этом случае нагрузка на двигатель намного выше.
Вывод: трансмиссионное число достигается по принципу изменения диаметров двух шкивов и ременной передачи (между ними).
- Принцип работы вариатора на автомобиле тороидного типа принципиально отличается от предыдущего. Передача тяги осуществляется при помощи роликов, зажатых между шкивами. Шкивы имеют форму тороида (из-за чего имеет такое название) и располагаются на одном стержне.
Принцип действия: чтобы тороидный вариатор сменил передаточное число, роликам необходимо изменить свое положение. Для наибольшей тяги зажимы роликов нужно повернуть по направлению к ведомому шкиву, такое расположение сведет диаметр контакта ролика и шкива к минимуму, в то же время у ведомого ролла диаметр будет наибольшим.
При увеличении скорости необходимо увеличение вращения и снижение передаточного числа, ролики отходят в противоположную сторону (ведущего ролла), при этом оба диаметра изменятся противоположно.
Принцип работы CVT
Как говорилось выше, в вариаторной коробке физически отсутствуют фиксированные передачи, но есть виртуальные, созданные на программном уровне. Они нужны для ручного управления, например, когда нужна максимальная тяга автомобиля и не важна скорость (движение по заснеженному участку дороги).
В основе наиболее распространенного клиноременного CVT (устанавливается на 95% современных автомобилей) могут быть заложены одна или две ременные передачи. Передачу образуют два шкива (ведущий и ведомый), соединенные между собой клиновидным ремнем. Такая конструкция получила соответствующее название – клиноременной вариатор. Еще есть клиноцепная бесступенчатая коробка, в которой вместо ремня задействована стальная цепь. Самый известный вариатор с цепью – Multitronic, разработанный инженерами компании Audi.
