Что означает коробка передач вариатор

Чем отличается вариатор от коробки автомат?

Главным, чем отличается вариатор от классической АКПП, является отсутствие рывков при наборе скорости. Связано это с тем, что CVT передает крутящий момент во время разгона без ступеней, которые характерны для автомата.

Отличия вариатора от АКПП связаны с тем, что гидромеханическая коробка требует времени для переключения пары работающих шестерен. Из‐за этого динамические показатели набора скорости оказываются хуже. Отсутствие разрыва кинематической связи во время ускорения машины с CVT позволяет бесступенчатой трансмиссии осуществлять более быстрый разгон.

Двигатель в случае, если машина с вариатором, работает в более щадящем режиме. Обусловлено это ровным поддержанием оборотов коленчатого вала, так как разгон авто происходит преимущественно благодаря смене передаточного числа трансмиссии. В результате водители, пересевшие с автоматов и механики, первое время плохо чувствуют скорость автомобиля.

Плюсы и минусы коробки вариатора

К достоинствам, которыми обладают автомобили с вариаторами, относятся следующие:

  • низкий расход топлива — бесступенчатая трансмиссия имеет более высокий КПД;
  • плавная езда, не сопровождающаяся рывками, которые возникают в АКПП при смене передаточного числа;
  • щадящий режим работы двигателя.

Несмотря на все преимущества вариатора, его конструкция не лишена недостатков. Из‐за этого бесступенчатая трансмиссия так и не заняла лидирующую позицию в автоиндустрии. Недостатки вариатора таковы:

  • сложный ремонт, за который не берутся во многих автосервисах;
  • ограниченность ресурса ремня, стоимость которого достаточно высока;
  • сложная электроника и высокая чувствительность к ошибкам блока управления;
  • высокая стоимость масла.

Плюсы и минусы вариаторной коробки позволяют им оставаться востребованными в узком кругу автолюбителей. Как правило, езда с бесступенчатой трансмиссией редко бывает динамичной. Вариатор не любит резких стартов со светофора и пробуксовок.

Плюсы и минусы автоматической коробки передач

Автоматическая КПП обладает следующими преимуществами на фоне бесступенчатой трансмиссии:

  • высокая надежность;
  • меньшая стоимость ремонта по сравнению с вариатором;
  • простота ремонта.

Недостатки АКПП таковы:

  • переключение скоростей ведет к рывкам;
  • скорость набирается медленнее;
  • КПД ниже, что ведет к повышенному расходу топлива.

Однозначно сказать, какая из трансмиссий лучше, невозможно. Все зависит от предпочтений конкретного автомобилиста. Если для водителя более важными моментами являются плавность хода и оптимальный расход топлива, то выбор стоит делать в пользу вариатора. Если же ключевыми критериями являются долговечность и более высокая ремонтопригодность трансмиссии, то необходимо выбирать АКПП.

Когда и зачем нужна калибровка

Калибровка вариатора проводится при появлении вибраций в начале движения автомобиля либо во время его остановки. Калибровка включает в себя обнуление данных ЭБУ и последующее обучение блока управления для фиксации новых данных.

Необходимость проводить калибровку могут вызвать:

  • ремонт КП;
  • замена КП;
  • ремонт/замена двигателя;
  • смена стартового пакета.

Калибровка может производиться в статике (на автомобиле без движения) и в динамике. Последний вариант более простой и понятный – часто к нему прибегают водители, проводя процедуру самостоятельно.

Калибровка в движении выполняется в несколько шагов:

  1. Мотор прогревается, пока не заработает вентилятор охлаждающей системы.
  2. Выключаются все дополнительные электрические приборы.
  3. Включается ближний свет.
  4. Набирается скорость до 60 км/ч, отпускается «газ», автомобиль продолжает движение до стабилизации скоростного режима.
  5. Нажимается педаль тормоза, машина плавно останавливается, вариатор устанавливается в режим «Р».
  6. После этого необходимо заглушить двигатель.

Подождав пару секунд, следует проверить результаты.

Вариатор требует бережного отношения и значительных материальных затрат. Для среднемощных автомобилей и городских условий коробка передач этого вида подходит идеально.

Как едет машина с вариатором

Как именно вариатор будет менять передаточное число при разгоне, зависит от выбранной программы управления. Если при разгоне на обычном автомобиле мы на каждой передаче раскручиваем двигатель, затем переходим на следующую передачу и так далее, то при наборе скорости автомобиля с вариатором мотор остаётся на одних и тех же оборотах (скажем, на оборотах, соответствующих максимальному крутящему моменту), зато плавно меняется передаточное отношение. Это создаёт несколько странные ощущения. Жмём газ в пол, мотор выходит на большие обороты, да так и остаётся на них в течение всего разгона, воя как пылесос. Зато темп разгона — высокий, да и на переключения между ступенями время не тратится. Впрочем, в некоторых случаях вариатор настраивают так, чтобы разгон с ним больше напоминал увеличение скорости с обычной коробкой передач, с постепенным ростом оборотов мотора. Разумеется, при попытке заехать на холм и при замедлении авто, несмотря на нажатие педали газа, умный вариатор не оставит «включённой» высокую передачу. Шкивы для уверенного штурма высоты быстро передвинутся обратно — чтобы увеличить крутящий момент на выходе из коробки. А ещё на некоторых машинах можно выбрать режим с несколькими «виртуальными» передачами (с 6 или даже 8), задаваемыми электроникой. Передачами, между которыми вариатор будет резко перескакивать, словно классическая коробка «автомат». Ещё в этом случае можно переключать «передачи» по собственному желанию. Как на «автомате» с ручным секвентальным (последовательным) режимом.

Что такое XTronic.

Прошло время, когда обычный «автомат» вселял страх и недоверие. Было множество причин, которые укоренились в сознании: «автомат более прожорлив», «автомат хрупкий», «автомат дорогой в ремонте», «ворует динамику» и так далее. Но производители не стоят на месте, и продолжают совершенствовать технологии. Сейчас современная коробка передач это сложный механизм который сочетает в себе и долговечность и экономичность и надежность.

Итак. CVT и CVT XTronic.

CVT – Continuously Variable Transmission. Назвать этот девайс «коробкой передач» весьма сложно – т.к. передач то уже и нет. Придаточное число меняется плавно, без четкого понятия первой или второй передачи.

Вариаторы бывают 2х типов – тороидальные и клиноременные.

Тороидальная более надежная но менее распространённая . Устанавливается в заднеприводных авто с продольным расположением двигателя. Общий принцип работы базируется на передачи силового момента от ведущего диска к ведомому путем смещения оси передаточных дисков.

Компания Nissan использует для авто X-Trail клиноременные типы коробок.

Принцип работы: две пары конически дисков и металлический ремень для силовой передачи. Каждый «диск» (а по сути он выполняет роль шкива) -сам по себе является системой из двух дисков. Не вдаваясь в сложную механику устройства можно выделить главный момент. Оба диска меняют свой диаметр. Тоесть когда ведущий диск имеет максимальный диаметр – ведомый диск будет иметь минимальный диаметр. Это соответствует максимальной скорости авто. И наоборот. При минимальном диаметре ведущего диска – ведомый имеет максимальный диаметр. Скорость автомобиля при этом минимальна.

Интересный момент. Механику такой передачи изобрел Леонардо да Винчи. Назвать CVT изобретением современности неправильно. В наше время лишь адаптировали технологию.

CVT имеет как преимущества так и недостатки.

Преимущества.

Плавность движения. Ни один тип коробки передач не обладает такими свойствами. Никаких скачков и рывков при любой динамике. Динамика разгона тоже достаточно неплохая. Данный тип коробок достаточно экономичен в потреблении топлива, но только при условиях спокойной и не очень динамической езды.

Среди основных минусов можно выделить достаточно хрупкую конструкцию и относительно низкий ресурс. При условиях агрессивной езды ресурс механизма тает на глазах. Высокие обороты двигателя, силовые маневры такие как перегруз авто или буксирование – для данной коробки крайне нежелательны. Стоимость ремонта или замены, к сожалению, тоже высока.

Новинка компании NISSAN – CVT XTronic, конструктивно является классическим клиноременным CVT. Но с учетом информации о проблемах обычных CVT были внесены некоторые изменения в механизм. Шкивы (Диски) были изменены под условия более высоких нагрузок. Ремень стал менее гибким, но приобрел более долгий срок службы. Потерпел изменение масляный насос гидротрансформатора. В целом, обновленная коробка стала меньше на 10% в габаритах и на 10% легче.

Повышение относительного передаточного числа (изменение поверхности шкивов) позволило сохранить и улучшить плавность движения. Данные изменения привели к большей экономичности топлива. Ресурс работы узла значительно увеличился. Ушла былая проблема «боязни перегрузок». XTronic более уверенно переносит и высокие обороты и перегрузки. Доработана прошивка и добавлено множество адаптивных режимов, для города, более спортивные и так далее. Кстати, данный тип коробок предназначен для двигателей повышенной мощности в том числе.

Один самый главный минус – высокая цена и непригодность к ремонтам. Пока что, такой блок можно менять только полностью.

Можно сказать, что компания Nissan вернула автомобилю X-Trail его основные характеристики проходимости и комфорта, разработкой обновленной коробки. Что не может не радовать. Достойное обновление классической CVT для «икса». С нетерпением остается ждать дальнейших изменений от Nissan для повышения срока эксплуатации и снижению стоимости новинки.

x-trail.com.ua

Как правильно ездить на машине с коробкой CVT

Чтобы продлить срок службы вариаторной трансмиссии, необходимо правильно эксплуатировать автомобиль с данной конструкцией коробки передач. Владелец должен воздерживаться от выезда за пределы дороги. Пробуксовка колес при движении по снегу или грязи снижает срок службы механизма.

Не натыкайтесь на какие-либо острые препятствия, как можно реже переключайтесь с режима D на R, чтобы снизить скорость износа компонентов.

Нельзя использовать автомобиль в качестве тягача или перевозить прицеп, превышающий установленные нормы.

Разгонная динамика вариатора

Начните с драйва.

При нулевой скорости обороты двигателя находятся на уровне «холостого хода», 700-900 об/мин. При нажатии на педаль газа машина сначала «набирает обороты», еле двигаясь. Набрав обороты, машина начинает двигаться с постоянной тягой, без «дерганий» при переключении передач.

Я бы назвал этот режим «выстрел из рогатки». Те сначала подтягиваем резинку (набираем обороты двигателя), а потом постоянно разгоняем машину с постоянным тяговым усилием.

Соревнования по разгону: вариатор и «автомат».

Если поставить на соревнование две одинаковые машины, с вариатором и с классическим «автоматом» (со сцеплением), то после старта мы увидим следующую картину. Автомобиль с «автоматом» довольно резко тронется и начнет разгоняться, периодически «переезжая» на переключение передач. Автомобиль с вариатором потеряет мощность, как если бы водитель позже нажал на педаль газа. Но после этого машина начнет плавно и уверенно разгоняться и в какой-то момент обгонит «автомат».

Зачем заранее?

В первую очередь «автомат» при переключении передач срывает сцепление, в связи с чем тяга нестабильна. В этот момент двигатель не разгоняет автомобиль. Если среднее время переключения около 0,25с, то умножив на 4 интервала (с 1-й по 5-ю передачу), получим 1 секунду без привода. Для среднего автомобиля, который разгоняется до 100 км за 10-12 секунд, это почти 10% времени.

Во-вторых, при разгоне привод стабильно «держит» скорость двигателя в зоне максимального момента. Разгон автомобиля осуществляется за счет изменения передаточного числа трансмиссии. Классические инжекторные бензиновые двигатели очень «медленны» на оборотах ниже 3,5 т/мин. Его мощность просыпается в зоне 4,5-6,5 тысяч оборотов. Автомат хоть и старается поддерживать скорость в высоких зонах при активном разгоне, стрелка тахометра все же плавает в широком диапазоне частот, не всегда захватывая области наибольшего крутящего момента.

С какой скоростью вариатор разгонит машину?

Поскольку сам вариатор (точнее, его программа) определяет, когда прекратить увеличивать скорость и начать «давать тягу» колесам, то это один из самых важных вопросов при вождении данного типа автомобиля. «Старые» вариаторы всегда давали полный газ, заставляя двигатель «расти», даже если водителю требовалось лишь немного газа. Этот безусловный недостаток был исправлен в вариаторах нового поколения 2007-2010 гг.

При плавном нажатии на педаль газа трансмиссия лишь слегка набирает обороты, разгоняя автомобиль слабо, на малых оборотах двигателя. При достаточно сильном нажатии обороты сразу уходят в зону самого оптимального момента (в моей машине это 4,5 тонны оборотов) и тянешь, пока не ослабишь давление на педаль акселератора. При «кручении педалей до земли» коробка сразу устанавливает предел «красной зоны», то есть максимальный крутящий момент, и удерживает его до момента начала педали.

Таким образом, водитель управляет частотой вращения двигателя во время разгона скоростью нажатия на педаль акселератора. Это очень логично и понятно. Чем быстрее вы хотите ускориться, тем быстрее вы нажмете на педаль газа.

Принцип работы и конструкции вариатора

Проще всего принцип работы вариатора можно рассмотреть на примере самого распространенного типа устройства: клиноремённого.

На валу, который соединён с валом двигателя находится ведущий шкив, выполненный из двух половинок. Половинки могут передвигаться по валу (оси своего вращения). Аналогичный (состоящий из двух половинок) шкив расположен на другом валу, соединённом с приводами колес автомобиля. Этот шкив называют ведомым. Между собой ведущий и ведомый диски соединены ремнём, клиновидным в сечении.

На низких оборотах двигателя половинки ведущего шкива раздвинуты и ремень «провален» к оси вращения, а на ведомом шкиве наоборот: ремень «выдавлен» максимально далеко от оси вращения.

Таким образом, за счёт трения в месте контакта ремня с поверхностями половинок шкивов образуется ремённая передача, схематично изображённая на следующем рисунке.

То есть ведущий вал как бы аналогичен шестерёнке малого диаметра, а ведомый – большого. Соответственно, на малых оборотах угловая скорость ведущего шкива существенно выше, чем ведомого, к которому передаётся максимальное тяговое усилие (и минимальная угловая скорость).

Сдвигает половинки ведущего шкива торцевое усилие, формируемое в зависимости от конструкции вариатора инерционными силами (от роликов внутри одной половинки шкива, перемещающихся за счёт центробежных сил – простейший случай) или гидравликой, получающей команды от электронного блока управления (современные системы).

Помимо центробежных, системы передачи крутящего момента с электронным управлением могут быть электромагнитными или многодисковыми, но наибольшее распространение благодаря доведенности конструкции получили гидротрансформаторы.

На высоких оборотах картина обратная: «шестеренка» ведущего шкива становится большого диаметра (ремень выдавливается к периферии шкива) а у ведомого половинки раздвигаются и ремень «проваливается» к центру («шестерёнка» малого диаметра). Трение, необходимое для изменения расстояния между половинками ведомого шкива и натяжение ремня обеспечивает пружина.

По принципу действия помимо клиноременных существуют ещё торовые вариаторы.

В них роль составных шкивов выполняют конусообразные диски, а роль ремня – ролики грибовидной формы, имеющие возможность не только вращаться вокруг своей оси, но и перемещаться относительно оси вращения дисков. При различных положениях роликов они по различного диаметра окружностям соприкасаются с дисками, и за счёт этого меняется передаточное отношение между дисками. На практике торовые вариаторы встречаются существенно реже клиноременных.

Казалось бы, если всё так просто и принцип работы устройства хорошо известен, почему на автомобилях вариаторы стали применяться сравнительно недавно?

Дело в том, что материал ремня, используемый в вариаторах скутеров и снегоходов, не рассчитан на уровень нагрузок, которые возникают в автомобилях. И только современные технологии позволили разработать привод вариатора, выдерживающий высокие нагрузки.

Ремень современного автомобильного вариатора металлический, состоящий из двух металлических лент и вставленных в них набора упругих металлических звеньев.

От ведущего шкива наиболее зажатое в нем звено передаёт толкающее усилие к следующему звену и далее по цепочке. Получается, что такой наборный ремень не тянет, а толкает ведомый шкив и это позволяет передавать на него бо́льшие усилия, чем в обычной клиноремённой передаче. Именно такой тип привода получил максимальное распространение в современных вариаторах.

В некоторых марках автомобилей (прежде всего Audi) встречается привод в виде многозвенной цепи вместо ремня.

Такую передачу ещё называют клиноцепной. В отличие от металлического наборного ремня пятно контакта торцевых участков такой цепи с конусной поверхностью шкивов существенно меньше, и это обстоятельство предъявляет повышенные требования к материалу и сочленениям цепи. У цепной передачи самый высокий КПД передачи усилия от ведущего шкива к ведомому, неплохие показатели долговечности, достаточно простая замена в случае необходимости. Но при этом цепь – достаточно дорогой привод.

К особенностям конструкции вариатора ещё следует отнести необходимость встраивания в устройство механизма заднего хода – прямой реверс шкивов вариатора невозможен. Практически это решается так же, как и в автоматических коробках передач: в конструкции предусмотрен планетарный редуктор.

Разновидности вариаторов

При использовании CVT необходимо понимать, что они бывают нескольких видов. Кратко рассмотрим особенности каждого из вариантов:

  • Клиновидный ременной. Конструктивно состоит из пары шкивов, объединенных клиновой ременной передачей. Шкив состоит из пары дисков-конусов, которые сближаются или отдаляются с помощью гидравлики и специального пружинного механизма. Конусы находятся под 20-градусным углом, что обеспечивает плавное перемещение с минимальным сопротивлением. Современные коробки вариаторы имеют ремни, изготовленные из стальных полос, отличающихся большей прочностью, минимальной шумностью и высокой степенью надежности.
  • Клиновидный цепной. По названию ясно, что в таких видах CVT применяется цепочка, которая сформирована из множества пластик. Передача момента осуществляется посредством фиксации со специальными дисками-конусами. В точках соприкосновения появляется высокая нагрузка, которая приводит к нагреву, что компенсируется за счет системы охлаждения. Такие устройства отличаются более высоким КПД, но в них нет реверса, что требует применения дополнительного устройства.
  • Тороидный. В таком типе вариаторной КПП не предусмотрено ни цепной, ни ременной передачи. Конструктивно устройство состоит из 2-х валов с зафиксированными между ними роликовыми механизмами. Скорость меняется посредством изменения позиции роликов, а сам момент передается, благодаря контакту рабочих участков. Такой тип CVT применяется реже всего, но именно этот тип считается наиболее перспективным.

Коробка передач вариатор

Автомобильная промышленность неуклонно развивается, постоянно предлагает новые инженерные решения. Ведущие компании в области производства автомобильного транспорта неуклонно ведут работу над разработкой принципиально новых агрегатов. Цель замены уже привычных и в некоторой степени конструктивно устарелых узлов предельно ясна – сделать машину более комфортной, облегчить вождение и улучшить качество поездок в целом. Так появилась вариаторная коробка передач или же просто вариатор.

Вариаторная коробка: что это такое?

В англоязычной среде этот вид трансмиссии именуется как CVT, что обозначает Continuously Variable Transmission. Если перевести расшифровку с английского на русский язык, то станет понятен главный принцип, на котором основана работа вариатора – бесступенчатая трансмиссия.

Отличия от автомата

Мы привыкли, что механика может включать шесть передач, а обычный гидротрансформаторный автомат на сегодняшний день от шести до восьми. В этом заключается главный недостаток ступенчатых коробок – число передач ограничено. Все дело в том, что двигателю постоянно приходится преодолевать нагрузку – силу инерции. Даже во время движения по абсолютно ровной дороге агрегат подвержен внешнему сопротивлению, и только достигая оптимального соотношения количества оборотов и передаточного числа, он развивает скорость. С переходом на повышенную передачу водитель ощущает кратковременную потерю мощности и рывок автомобиля.

Отличие вариатора от классической АКПП – видео

В вариаторе бесчисленное количество передач. Передаточные числа изменяются плавно, благодаря чему водитель машины с CVT не ощущает рывков в момент перехода на повышенную скорость. В некотором смысле автомобиль с вариаторной коробкой напоминает электромобиль: он плавно начинает движение, постепенно набирает скорость, а сама трансмиссия работает практически бесшумно. За счет того, что в вариаторе нет ступеней, передача усилия от двигателя к колесам происходит более точно. В момент перехода на высокую скорость нет разрыва потока мощности. Управлять таким автомобилем сплошное удовольствие. Особенно популярны машины с CVT среди начинающих водителей. Бесступенчатая трансмиссия не реагирует на манеру вождения, поэтому ситуации, когда глохнет мотор в начале движения, полностью исключены. Когда водитель жмет педаль «в полик», авто с вариатором молниеносно ускоряется, что также многим нравится.

Клиноременный вариатор

Клиноременный вариатор как тип трансмиссии известен давно. Его главные детали — два раздвижных шкива и соединяющий их ремень, в сечении имеющий трапецеидальную форму. Если половинки ведущего шкива сдвинуть, они вытолкнут ремень, словно попавший между ними клин (отсюда и название «клиноременный»), наружу — радиус шкива, по которому работает ремень увеличится, следовательно, увеличится и передаточное отношение. А если половинки ведомого шкива, наоборот, раздвинуть, то ремень провалится внутрь и будет работать по меньшему радиусу — передаточное отношение уменьшится. Если оба шкива будут в промежуточном положении, то передача станет прямой. Как вы поняли сверху — здесь нет передач, а изменение передаточного числа (повышение или понижение) идет плавно, на «заданные значения». Поэтому-то здесь нет толчков при трогании и «переключении». И не зря мы написали это слово в кавычках: переключений как таковых тут и нет. Вариатор непрерывно и плавно изменяет передаточное число по мере разгона или замедления автомобиля. Конечно, здесь есть программная составляющая, которая позволяет создавать «ступени», но они сделаны программно, для ручного управления, например по грязи или снегу (когда нужна максимальная тяга и не важна скорость). А сама коробка бесступенчатая – что позволяет передавать усилия от силового агрегата колесам более точно.

Вы удивитесь, но принадлежит это изобретение не Хонде и даже не Мерседесу. Патент на вариатор был выдан в конце XIX века! Более того, первый вариатор придуман и вовсе в 1490 году. Его автором оказался добродушный бородач Леонардо да Винчи. Первый работоспособный автомобиль с этим типом трансмиссии, правда, появился не в эпоху Возрождения, а попозже — лет через пятьсот, в 1950-х годах. Вариатор ставился серийно на автомобили DAF (в то время под этой маркой выпускались не только грузовики, но и легковушки). Потом нечто похожее начали делать и на Volvo, но по-настоящему широкое распространение вариаторы получили лишь сейчас.

Принцип работы вариатора

Кстати, интересный вопрос — какой тут используется ремень? Разумеется, простой ремень из резины и ткани, наподобие тех, что вращают генераторы и прочее навесное оборудование, здесь не прожил бы и тысячи километров. Ремни в клиноремённых вариаторах имеют сложное устройство.

Как видно, никакой это вовсе не ремень, а наборная металлическая лента

Это может быть стальная лента с неким покрытием или набор стальных тросов (лент) сложного сечения, на которые нанизано огромное число тонких поперечных стальных пластинок трапецевидной формы, края которых и контактируют со шкивами. Кстати, именно таким образом удалось создать толкающий ремень, передающий мощность не только той его половиной, которая бежит от ведомого к ведущему шкиву, но и противоположной. Обычный ремень при попытке передать сжимающее усилие просто сложился бы, а наборный стальной — обретает жёсткость. А ещё в качестве клинового ремня может выступать широкая пластинчатая стальная цепь, соприкасающаяся с конусами своими краями. Именно такой «ремень» работает в вариаторах машин Audi.

Вот такая цепь используется в вариаторах фирмы Audi

Интересно, что для смазки цепи применяется особая жидкость, которая меняет своё фазовое состояние под сильным давлением, возникающим в месте контакта со шкивом. Благодаря этому цепь может передавать значительное усилие, практически не проскальзывая, несмотря на очень маленькую площадь контакта.

Вариатор коробка передач что это такое? Принцип работы CVT

Для начала нужно разобраться, вариатор коробка передач что это такое, что же входит в бесступенчатый механизм коробки и как эти составные части между собой взаимодействуют.

Для лучшего восприятия условно поделим вариаторную коробку передач на две части. Основные узлы и вспомогательные.

К основным следует отнести:

  • Ремень;
  • Шкивы;
  • Валы.

Принцип работы вариатора понять не сложно. На двух валах надето по два конусообразных шкива, которые могут перемещаться (сдвигаться и раздвигаться) а между ними натянут и зажат с двух сторон металлический ремень клинообразной формы.

Вот как раз ремень и передает усилие от ведущего вала, связанного с двигателем, к ведомому, который идет уже на колеса.

Передаточное число меняется в зависимости от того на сколько эти шкивы сближены, поскольку меняется число оборотов одной пары шкивов по отношению ко второй.

Шкивы двигаются в большинстве случаев гидроприводом управляемым электроникой. В итоге, мы имеем плавное изменение передаточного числа без рывков и фиксированных значений.

Вместо ремня может выступать металлическая цепь клинообразной формы, в основном это автомобили AUDI.

Такое решение позволяет передавать большую мощность, но все равно оно ограничено, где-то на отметке в 300 л.с. Поскольку повышение мощности далее негативно сказывается на ресурсе агрегата.

Еще одним из видов вариаторов будет тороидный, где связующим звеном между шкивами служит металлический вал (вариаторы Nissan). Как видим каждый из производителей старается, как то улучшить систему передачи мощности, но единого стандарта пока не изобретено.

Вспомогательные механизмы бывают следующие:

  • Сцепление;
  • Планетарная передача.

Сцепление в вариаторной коробке передач нужно чтобы соединять двигатель и коробку передач при начале движения и работе двигателя в режиме «нейтраль». На большинстве бесступенчатых вариаторах устанавливается гидротрансформатор, реже многодисковое сцепление.

Планетарная передача в бесступенчатой трансмиссии необходимо для реализации заднего хода, так как шкивы могут вращаться только в одну сторону. Так же могут присутствовать другие узлы и агрегаты, не влияющие коренным образом на работу механизма.

Хотя, если честно говорить, есть один элемент, который при пробуксовке в жаркий день и долгом стоянии в пробке просто незаменим. Это радиатор охлаждения, так как крутящий момент передается с помощью трения то и масло в такой коробке довольно ощутимо нагревается. Кстати не все автомобили оснащены системой охлаждения вариатора.

Особенности АКПП

Когда на выбор предлагается вариатор либо же автоматическая коробка передач, объективно, не изучая вопрос детальнее, сказать, что лучше, невозможно. Для этого нужно вникнуть суть каждого типа трансмиссии, изучить его особенности, конструкцию и принцип работы.

Сразу стоит заметить, что сравниваться будет классический автомат и вариатор, фактически являющийся разновидностью автоматической коробки.

Управление автоматом осуществляется с помощью специального селектора или ручки переключения. Обычно она устанавливается в районе центрального тоннеля, но на некоторых авто, преимущественно американских производителей, располагается на рулевой колонке.

Селектор предусматривает возможность для водителя путём перемещения переключателя выбирать один из доступных режимов работы, в числе которых Drive, Parking и R, необходимый для движения задним ходом. По мере усовершенствования автоматических коробок количество режимов значительно увеличивалось. Всё чаще на современных автомобилях, даже при не самых дорогостоящих моделях, автоматы предусматривают наличие специальных режимов движения, необходимых для зимнего передвижения, спортивной езды или максимальной экономии топлива.

Классический автомат конструктивно состоит из планетарной КПП, гидротрансформатора и специальной системы управления. АКПП могут использоваться на легковых авто, в грузовом транспорте, автобусах и даже на колёсной спецтехнике.

В состав гидротрансформатора входит турбинное и насосное колесо, между которыми располагается реактор. Насосное колесо имеет непосредственную связь с коленчатым валом мотора, а турбинное соединяется с валом коробки передач. В зависимости от того, в каком режиме работает реактор, он может блокироваться обгонной муфтой или находиться в состоянии свободного вращения.

Крутящий момент от мотора на КПП передаётся за счёт потока жидкости, в роли которой выступает трансмиссионное масло. Оно подаётся с помощью лопаток насосного колеса на лопасти колеса турбинного типа. Между колёсами гидротрансформатора имеются минимальные зазоры, а сами лопасти выполняются специальной формы, чтобы создавать непрерывный круг для циркуляции рабочей жидкости. Это обеспечивает наличие жёсткой связи между мотором и коробкой передач, необходимой для плавной передачи тягового усилия.

Гидротрансформатор способен преобразовывать скорость вращения и предавать крутящий момент в строго ограниченном диапазоне. Из-за этого к нему подключается планетарная многоступенчатая коробка, которая также позволяет двигаться на машине с АКПП задним ходом.

Передачи переключаются за счёт создания высокого масляного давления. В этом процессе важнейшую роль играют фрикционные муфты. Возникающее между ними давление распределяется системой управления, состоящей из управляющего блока и электромагнитных клапанов.

Условным недостатком АКПП можно назвать то, что она стоит достаточно дорого, а также расходует больше топлива. Но это достаточно спорные минусы, поскольку современные автоматы вышли на новый уровень по эффективности. Многие из них как минимум не уступают классическим МКПП, а порой даже превосходят по показателям экономии топлива.

Изучение особенностей, которыми обладает коробка автомат, не даёт возможности сказать, что лучше, если конкурентом выступает вариатор. Для начала нужно рассмотреть характеристики самой вариаторной коробки передач.

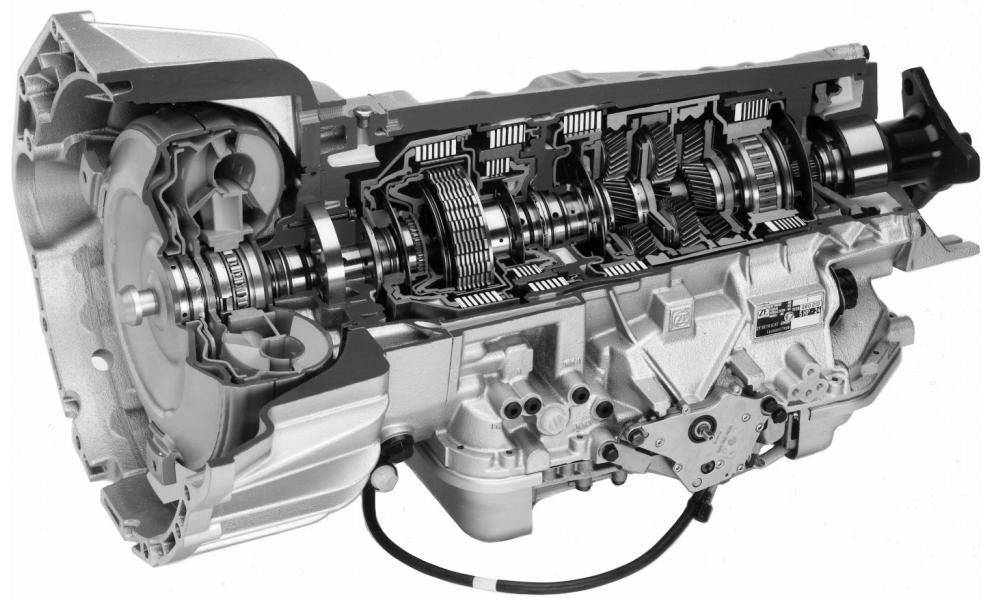

АКПП в разрезе

Что такое тороидальный вариатор?

Работа тороидальной коробки передач вариатора производится за счет роликов зажатых меж валами. Такие колесики имеют тороидальную форму (собственно, поэтому КПП так и называется).

Устройство тороидального вариатора

Изменение передаточного числа осуществляется за счет увеличения и уменьшения контактных поверхностей между валами и роликами. При максимальной тяге зажимы обращены в сторону ведомого вала, что увеличивает трение и, соответственно, снижает количество оборотов. Если нужна скорость – ролики отводятся в другую сторону.

Плюсы этого типа – более высокая надежность и износостойкость.

Плюсы и минусы вариаторов

Как все остальные механизмы переключения передач, коробка вариатор имеет свои плюсы и минусы. К положительным сторонам устройства стоит отнести следующее:

  • Плавность переключения передач, точнее их отсутствие;
  • Возможность использования ручного переключения по принципу Типтроника. Такая особенность имеется благодаря полностью электронному управлению коробкой;
  • Равномерное распределение нагрузки на двигатель, позволяющее работать ему в оптимальном режиме, что повышает его долговечность;
  • Экономичность;
  • Возможность быстрого старта;
  • Простота механизма, что позволяет удешевить его производство и ремонт.

К недостаткам вариатора следует отнести минусы, такие как:

  • Большая зависимость от электроники4
  • Невозможность буксировки;
  • Высокая стоимость применяемой жидкости. Низкая периодичность ее замены;
  • Наличие постоянного троллейбусного звучания при различных стилях езды, в разных скоростных режимах

Недостатки

И все же относительно редко используется CVT (коробка передач). Минусы ее состоят в том, что такие агрегаты могут использоваться лишь с двигателями ограниченной мощности (обычно до 200 л. с. или чуть более), а также они очень чувствительны к условиям эксплуатации и обслуживания. Так, данные КПП не рассчитаны на длительную работу на предельных оборотах и агрессивный стиль вождения, вследствие чего потенциально лучшее ускорение не удается реализовать. Не допустима и эксплуатация на бездорожье. К тому же, несмотря на относительно простую конструкцию, такие агрегаты требовательны к обслуживанию, сложны и дороги в ремонте. Так, сокращена периодичность смены масла и фильтров в сравнении с трансмиссиями прочих типов. Трудоемкость ремонта определяется, в том числе сложностью электронной системы управления, которой контролируется CVT (коробка передач). Плюсы, приведенные выше, для многих потребителей перекрываются данными недостатками. Более того, против таких КПП работают еще два фактора. Во-первых, из-за относительно невысокой популярности многие покупатели относятся к ним с опаской, сомневаясь в надежности и доступности квалифицированного обслуживания. Во-вторых, многих не устраивает характер функционирования такой трансмиссии, а именно монотонная работа двигателя на постоянных оборотах при разгоне. Ввиду этого некоторые производители обеспечили CVT имитацию ступенчатого изменения передаточных чисел как у АКПП и МКПП.
