Устройство втягивающего реле стартера – все просто и понятно

Как проверять втягивающее аккумулятором

Для этого демонтируем стартер из автомобиля. Втягивающее реле снимать с него не нужно, проверить аккумулятором можно и так. Для этого понадобится несколько проводов, желательно к «крокодилами». Если таковых нет, можно зачистить концы провода, и сделать кольцо по размерам клемм аккумулятора и силовых болтов.

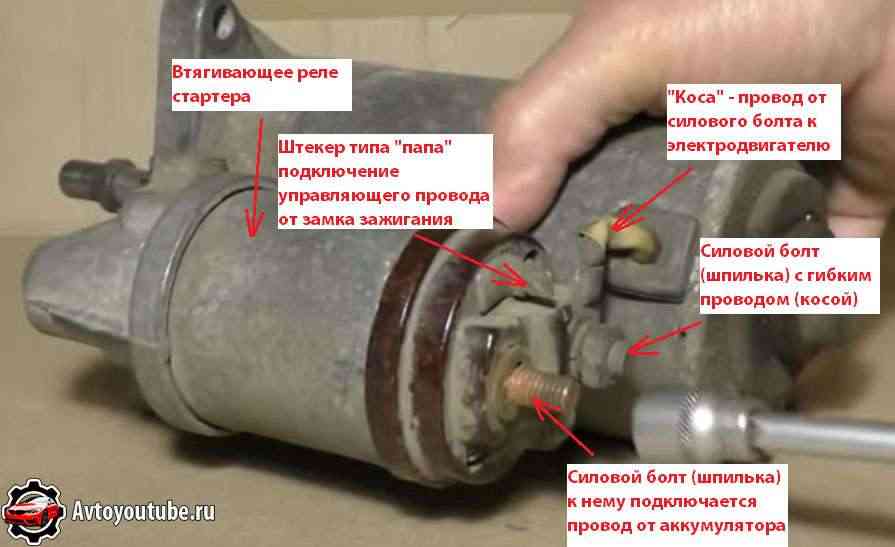

Втягивающее реле со стороны подключения автомобильной проводки имеет две шпильки с гайками, на одной из них установлена гибкая «коса», которая соединяет его и электродвигатель стартера. Третий контакт, он выглядит в виде штекера типа «папа» – подключение управляющего провода от замка зажигания.

Комплексная проверка втягивающего реле и электродвигателя стартера

На клеммы аккумулятора надеваем три провода – один на «минус», два на «плюс». Один из плюсовых проводов накручиваем на свободный силовой болт, минусовой наматываем на «ухо» крепления стартера к автомобилю – это будет «земля».

Вторым плюсовым проводом касаемся штекера. Можно вместо провода использовать отвертку. Ей замыкаем силовой болт и штекер. В этот момент должно сработать втягивающее, вы услышите характерный щелчок, выскочить бендикс и включиться электродвигатель стартера. Если слышны щелчки и выскакиваем бендикс, а двигатель не крутиться, проверяем его.

Этим же проводом касаемся шпильки, где присоединена «коса». Должен включиться электродвигатель. Если нет, проблемы в двигателе, если включился, неисправен подвижный контакт.

Он должен замыкать два силовых болта, шляпки которого находятся внутри втягивающего реле. Через него протекает большой ток от аккумулятора к электродвигателю стартера. По этой причине на месте контакта болтов и площадки образуются нагар, из-за чего нет надежного соединения, и ток не течет.

Проверка втягивающей обмотки

Если при комплексной проверке втягивающего реле и стартера не было слышно даже щелчков, нужно проверить втягивающую обмотку. Вторым плюсовым проводом касаемся свободного штекера. Должны услышать щелчок и выброс бендикса. Значит втягивающая обмотка в порядке.

Если нет – обрыв внутри обмотки или плохой контакт между болтом и «косой» или нет контакта между щеточным аппаратом и якорем электродвигателя стартера. Ток должен протекать от штекера через обмотку, болт, «косу», щётки и корпус стартера, к которому прикручен минусовой провод. Где-то в этой цепи есть обрыв.

Первый этап

Повторяем предыдущую операцию. Если бендикс выскочил, но не остался на одном места, а сразу вернулся в исходное положение, и постоянно, пока держите плюсовой провод прижатым к штекеру, он выскакивает, и возвращается назад. Тогда неисправна удерживающая обмотка.

Конструкция втягивающего реле такова, что при замыкании подвижной пластины, на выводе втягивающей обмотки появляется «плюс», она обесточивается. В этот момент ток должен протекать через удерживающую обмотку.

Если в ней есть обрыв, то якорь втягивающего реле, под действием возвратной пружины, возвращается в исходное положение, отодвигая подвижную пластину, размыкая контакты силовых болтов. На выводе втягивающей обмотки появляется «минус» и она начинает работать, втягивая якорь внутрь. Процесс повторяется вновь, замыкаются силовые болты за счет подвижной пластины, обесточивается втягивающая обмотка, и якорь вновь возвращается в исходное положение.

Так будет повторяться до тех пор, пока вы удерживаете плюсовой провод прижатым к штекеру. Бендикс будет постоянно «выстреливать» и залазить внутрь, реле всегда будет щелкать.

Второй этап

Если первый этап проверки удерживающей обмотки втягивающего реле прошел успешно, нужно провести второй этап. Это условие обязательное, иначе на автомобиле стартер не сможет провернуть коленвал, хотя щелчки и звук работы электродвигателя будут слышны.

Берем отвертку и в момент фиксации бендикса удерживающей обмоткой в выдвинутом состоянии, надавливаем на него. Пытаемся его вдавить внутрь корпуса стартера. Если он без усилий вдавливается внутрь, значит, не все ветки удерживающей обмотки работают.

Она удерживает якорь прижатым к силовым болтам, но из-за обрыва в некоторых витках, электромагнитной силы недостаточно, чтобы сопротивляться вашим усилиям, прикладываемым отверткой к бендиксу.

Аппарат для сварки – основа для споттера

Можно изготовить аккумуляторный споттер – бюджетный вариант не требует подключения к электросети, а лишь периодической подзарядки. Однако чаще всего среди самодельных приборов встречается споттер из сварочного аппарата – в нем уже есть вся начинка. Остается только подготовить трансформатор для создания нужной силы тока и сделать пистолет.


Аккумуляторный споттер — долговечное и незаменимое для кузовного ремонта устройство

Чтобы сделать споттер из сварочного аппарата, необходимо:

  1. Снять вторичную обмотку
  2. Сделать временную обмотку из медного провода для расчета количества витков на 1 Вольт – измеренное напряжение делится на количество витков
  3. Сделать расчет количества витков из расчета на 6 В
  4. Из провода от снятой вторичной обмотки сделать 2 шины сечением 160 мм2 или больше с попеременной изоляцией бумажным скотчем и тканевой изолентой – несколько тонких проводов могут соединяться между собой тканевой изолентой
  5. Шины ровно наматываются трансформатор, при этом жесткое крепление к нему не является обязательным
  6. Проверяется мощность и изготавливается пистолет

Работа с самодельным инструментом требует особого внимания к технике безопасности – все электрические контакты должны быть изолированы

Аппарат для рихтовки можно изготовить из любого приспособления для сварки, например, изготавливаются споттер из инвертора, полуавтомата, клещей для точечной сварки.

Замена втягивающего реле на ВАЗ 2114

При наличии проблемы с нормальным пуском двигателя следует заняться ремонтом стартерного устройства. Первым делом приготовьте инструмент и рабочую зону. Для нормального демонтажа можно освободить пространство под капотом, сняв корпус воздушного фильтра. Далее процесс замены можно описать в нескольких шагах:

  1. Снимите клеммы с аккумулятора для безопасной работы.
  2. Отсоединяем фишки питания.
  3. С помощью ключа на 13 отверните клемму, прикрученную к корпусу стартерного устройства.
  4. Отверните крепления основного корпуса агрегата (3 гайки на 13).
  5. Демонтируйте агрегат из посадочного места и ключом на 13 отверните провод с крышки.
  6. Отверните винты крепления втягивающего реле отверткой и выньте деталь.

На место старого устройства рекомендуется устанавливать только новое. Даже при небольшой неисправности устройства в сердечнике следует менять корпус в сборе. Понятно, что для некоторых такой подход может не подойти, но стоимость этого устройства не такая большая, чтобы пытаться подручными средствами восстановить его работу.

Как снять втягивающее реле?

Не стоит пытаться искать и устранять неисправность непосредственно на автомобиле. Значительно проще сделать это, полностью демонтировав стартер. Для этого придётся:

  • Отключить аккумулятор, сняв с него клеммы. В противном случае в ходе работ может случиться короткое замыкание, в результате которого АКБ и другие электрические компоненты выйдут из строя.
  • Отсоединить электропроводку от втягивающего реле.
  • Отвернуть болты, которыми стартер крепиться к двигателю автомобиля, и извлечь деталь.

Лишь после этого можно переходить к диагностике, снятию, ремонту или замене интересующего нас узла. Первая проверка выполняется без предварительной разборки. Для её выполнения:

  • Подают ток от плюсовой клеммы аккумуляторной батареи на контакты втягивающего реле.
  • С помощью провода перемыкают корпус детали (массу) с минусовой клеммой АКБ.

Когда всё исправно, электродвигатель начнёт вращаться, а бендикс выдвинется вперёд. При прекращении подачи напряжения электромотор прекращает работу и муфта возвращается в исходное положение. Но могут быть и другие варианты:

  1. Электродвигатель работает, бендикс выдвигается, но назад не возвращается.
  2. Бендикс выдвигается, но электромотор не включается.
  3. Реле щёлкает или вовсе не срабатывает. Бендикс неподвижен. Стартер не крутит.

Но это всё симптомы, а необходимо выявить причины неисправностей. Для их поиска необходимо демонтировать реле, отвернув болты крепления к крышке и аккуратно отсоединив шток от вилки.

В некоторых случаях это удаётся сделать, лишь сняв переднюю крышку целиком.

Схема подключения

Для правильной работы, споттер из аккумулятора и втягивающего должен иметь верную схему подключения. Она выглядит так:

  1. На минусовый контакт батареи накидывается клемма ведущая к корпусу реле. Второй провод от этого же контакта уходит на изделие (корпус авто) и является массой. Все клеммы и контактные части желательно выполнять из медных трубок, сплюснутых до полного прижимания просвета. Это обеспечит минимальное сопротивление.
  2. Плюсовой контакт от аккумулятора связывается кабелем с клеммой реле. Это делается болтом и шайбой с гайкой. Вторая клемма с реле связывается с пистолетом или обратным молотком. Этот провод не должен быть длиннее 150 см, чтобы не создавать дополнительное сопротивление, и не уменьшать собой силу тока.
  3. Еще один провод от плюсового контакта батареи подсоединяется к управляющей кнопке. Длина проводов до этого элемента значение не имеет.

Втягивающее реле можно использовать от стартерного устройства автомобиля. Модель не имеет большого значения. Если получиться найти б/у реле в гараже у себя или знакомых, то стоимость конечной конструкции понизится еще больше. Аккумулятор и реле лучше закрепить одно на другом скотчем. Поскольку никакого корпуса в такой установке не предусматривается, это придаст ему целостность и компактность. Естественно, противоположные токоведущие части не должны соприкасаться. При засорении внутренней емкости реле можно всегда будет снять и почистить.

Типы втягивающих реле и их производители

Вкратце коснемся втягивающих реле, использующихся на автомобилях ВАЗ. Они делятся на четыре типа:

  • для не редукторных стартеров моделей ВАЗ 2101-2107 (“Классика”);
  • для не редукторных стартеров моделей ВАЗ 2108-21099;
  • для редукторных стартеров ВАЗ всех моделей;
  • для редукторов стартеров AZD (используются в моделях ВАЗ 2108-21099, 2113-2115).

Кроме этого, как упоминалось выше, они делятся на разборные и неразборные. Разборными являются более старые модели. Новые и старые являются взаимозаменяемыми.

Для автомобилей ВАЗ втягивающие реле выпускают следующие предприятия:

  • Завод имени А.О.Тарасова (ЗиТ), Самара, РФ. Реле и стартеры выпускаются под торговыми марками “КАТЭК” и “КЗАТЭ”.
  • БАТЭ. Борисовский завод автотракторного электрооборудования (Борисов, Беларусь).
  • Компания “Кедр” (Челябинск, РФ);
  • Dynamo AD, Болгария;
  • “ИскРа” (Iskra). Белорусско-словенское предприятие, чьи производственные мощности расположены в городе Гродно (Беларусь).

При выборе того или иного производителя необходимо учитывать, что самыми качественными и распространенными марками являются именно “КАТЭК” и “КЗАТЭ”. Также помните, что, если на вашей машине установлен стартер AZD, то к ним подходят “родные” реле, выпущенные на том же предприятии. То есть, с продукцией других заводов они не совместимы.

Итоги

Втягивающее реле стартера — несложное устройство. Однако его поломка является критичной, так как не позволит запустить двигатель. Проверку и ремонт реле может выполнить даже неопытный автовладелец, обладающий элементарными навыками слесарных работ. Главное, чтобы под рукой были соответствующие инструменты. В случае, если реле неразборное, все же советуем вам выполнить его замену, так как, по статистике, после выполнения ремонта срок его эксплуатации будет небольшим. Поэтому, если в вашей машине не работает втягивающее реле — купите аналогичное устройство и произведите его замену.

Если крутится стартер после заводки мототора тут может быть две причины: первая залипают контакты на реле которое установленно после замка зажигания(редко но бывает).Вторая причина залипает втягивающее реле. Втягивающие реле на стартере если не имеете опыта,то лучше самому не разбирать а обратиться к специалисту.Заодно попросите и втулки на валу поменять если большой износ.

Втягивающее реле автомобильного стартера представляет собой электромагнит системы зажигания, выполняющий сразу 2 функции. Первая его функция — приближение шестерёнки бендикса в стартере к зубцам венца маховика. Второй функцией является возврат этой шестерни в изначальную позицию после запуска мотора. Неисправность втягивающего реле создаёт риск того, что автомобильный двигатель просто не удастся завести. Возможных причин неисправности реле насчитывается немного.

По какому принципу функционирует втягивающее реле

Перед переходом к собственно неисправностям и способам их исправления следует рассмотреть само устройство этого реле и принцип его работы. Прежде всего следует сказать, что в основе данной детали лежит обычный электромагнит, который включает 2 обмотки (втягивающую и удерживающую), также конструкция реле включает схему подключения к стартеру и сердечник, оборудованный возвратной пружиной.

Во время поворота ключа в замке зажигания происходит подача напряжения от автомобильного аккумулятора на обмотки реле. В результате возникает электромагнитное поле, передвигающее сердечник, который расположен в корпусе. Сердечник осуществляет сжатие возвратной пружины. Вследствие этого происходит сдвиг противоположного конца “вилки” к маховику. Во время этих процессов шестерня, которая соединена с бендиксом, выталкивается наружу, пока не произойдёт её зацепление с маховиком (его венцом). Следствием зацепления становится замыкание контактов на встроенной схеме включения автомобильного стартера. Затем происходит отключение втягивающей обмотки, а сердечнику придаётся зафиксированное положение с помощью продолжающей работать удерживающей обмотки.

Когда мотор будет выключен ключом в замке зажигания, сразу прекратится подача напряжения на реле. Якорь возвращает своё первоначальное положение. Бендикс и вилка, которые соединены с ним, изменяют своё положение, заключающееся в их зацеплении с маховиком. Поломку втягивающего реле можно считать критической, так как она приводит к невозможности запуска двигателя.

Выбор нового втягивающего реле

Найти новое втягивающее для эффективного старта силового агрегата – не самая сложная задача. Выбор производится в соответствии с рекомендациями производителя. В каталоге магазина фирма может предложить разные варианты для конкретного стартера.

Также можно демонтировать стартер, принести его в магазин. Там специалисты помогут подобрать подходящую модификацию.

В первую очередь выбор нужно останавливать на оригинальной запчасти, даже если она изготавливается не на заводе, на котором был собран автомобиль. В основном автопроизводители занимаются лишь сборкой транспортных средств, а запчасти на них изготавливаются на других заводах и чаще всего другими фирмами.

Стоит учесть, что втягивающие для разных стартеров не взаимозаменяемы. Они отличаются друг от друга не столько конструкцией, сколько мощностью привода и принципом соединения цепи. По этой причине следует быть внимательным, выбирая новую запчасть.

Проверка со снятым стартером с помощью мультиметра

Данная проверка втягивающего реле позволяет очень точно выполнить внутреннюю диагностику и определить состояние обмоток и контактов.Демонтаж стартера в зависимости от марки автомобиля выполняют различными способами. Для ВАЗ 2110 эту процедуру осуществляют снизу из ямы. Перед отвинчиванием крепежа снимают провода (клеммы лучше пометить, чтобы не перепутать при сборке), возможно потребуется снять защиту картера.

Для начала подают напряжение с аккумулятора на корпус и клеммы реле, срабатывание сопровождается характерным щелчком и видимым перемещением штока.Дальнейшие проверки осуществляют с помощью мультиметра, который переводят в режим измерения сопротивления и выбирают диапазон 200 Ом.

Видео: Проверка стартера снятого с автомобиля

https://youtube.com/watch?v=2AgwvzkRuoI

Сначала проверяют исправность втягивающей и удерживающей катушек. Для этого один из щупов подключают к массе, вторым последовательно касаются контактов. Показания прибора составляют 2 Ом. Отклонение показаний прибора от указанного значения – признак обрыва или короткого замыкания.Для проверки силовых контактов из корпуса реле вынимают сердечник и снимают возвратную пружину, после чего вставляют сердечник обратно. Шток сердечника с определенным усилием упирают в стол и заменяют сопротивление уже между контактами. Сопротивление составляет примерно 1,5 Ом.

Демонтаж и замена

Чтобы удобнее было выполнять замену реле, рекомендуется не полениться и все же снять сам стартер. Это позволит одновременно с заменой релюшки выполнить проверку состояния стартера.

Описанная ниже процедура снятия касается сборного реле, у которого есть возможность заменить отдельные элементы конструкции.

  1. Отключите минусовую клемму с аккумулятора.
  2. Отключите красную клемму с релюхи. Это провод красного цвета.
  3. С помощью ключа на 8 миллиметров открутите гайку крепления щеточного узла. Ее вы найдете сзади реле.
  4. Снимите контакт, который удерживала эта гайка.
  5. Открутите крепеж втягивающего реле к массе. Речь идет о стяжных болтах.
  6. Далее необходимо демонтировать силовой провод, после чего вытаскивается само реле.
  7. С торцевой части откручиваются крепежные гайки, что позволяет снять верхнюю часть реле.
  8. Сердечник релюшки желательно сразу заменить на новый.
  9. Поставьте новое реле.
  10. Действуя строго в обратной последовательности, соберите узел, что позволит вам завершить замену агрегата.
  11. Рассоединяя релюху на две его составные части, обязательно следите за тем, чтобы не выскользнул сердечник, и не выскочила пружинка.

Потому чтобы разобраться, работает ли релюшка или нет, а также кто является истинным виновником нарушения функциональности системы, проведем несколько проверок.

  1. Проверьте стартер. Поверните ключ зажигания. Стартер при этом должен начать крутить, реле — издавать характерный щелчок. Если стартер не выполняют свою задачу, замените его. Релюха в таком случае тут ни при чем.
  2. Проверьте втягивающее реле. Для этого на задней крышке располагаются два медных болта. На них крепятся два контакта. Если стартер начал крутить, тогда ваше реле точно вышло из строя и подлежит замене. В данном случае не стоит снимать стартер, что позволит получить более точные результаты проверки.
  3. Если вы сняли стартер, проверка выполняется несколько иначе :
  1. Соедините провод контакта втягивающей релюхи с плюсовой клеммой аккумулятора;
  2. Второй контакт сопрягает массу стартера и зарядное устройство аккумулятора;
  3. Когда контакты ложатся на клеммы реле, реле должно включиться с характерным щелчком;
  4. При слишком медленном, нехарактерном срабатывании, проверьте состояние контактов. Часто они перегорают или окисляются.

Чтобы не перепутать, что же именно вышло из строя — стартер или втягивающее реле, есть отличный метод распознавания «виновника».

  • Снимите стартер, зацепите к массе минусовую клемму аккумулятора;
  • Конструкция устройства имеет медные болты и языковидный элемент;
  • К этому «языку» подключается плюсовой провод от аккумуляторной батареи;
  • При наличии контакта, втягивающее реле щелкает и включается в работу;
  • Если нет, тогда придется отправляться в магазин за новым реле.

Но есть еще один очень важный момент. При указании всех фактов на то, что не работает стартер или втягивающее реле, все равно причиной проблем с зажиганием может послужить другой агрегат — замок зажигания. Не поленитесь проверить его исправность, прежде чем покупать новые запчасти.

Ремонт втягивающего реле стартера

Чаще всего тяговое реле не ремонтируется, так как его элементы в основном заключены в неразборный корпус. Единственное, что в таком случае можно сделать – аккуратно болгаркой снять завальцовку крышки. Под ней расположена контактная пластина.

Часто неисправность заключается в подгорании контактной поверхности. В этом случае пластину и контакты зачищают наждачной бумагой. После ремонтных работ корпус аккуратно запаивается.

Похожая процедура производится с разборной модификацией. Единственным отличием является принцип разборки и сборки конструкции.

Если с контактами все в порядке, но тяговое не срабатывает, то, скорее всего, проблема с обмотками. В таком случае деталь просто меняют на новую. Ремонт этих элементов крайне редко производится, и то только любителями ручной работы.

Неисправности, стартеров, тяговых реле и реле включения

Основные неисправности: износ и зависание щеток, потеря упругости пружин щетко­держателей, износ и загрязнение коллектора, межвитковое замыкание, замыкание обмотки на корпус, замыкание обмотки якоря на сердечник, выброс проводников из паза сердечника якоря, износ подшипников и др.

Основные неисправности тяговых реле:

  • обрыв и межвитковые замыкания обмоток
  • сильное обгорание рабочих поверхностей контактного диска и контактных болтов
  • выпадение замочной шайбы со штока якорька во втулке реле

Обрыв обмоток определяют подключением контроль­ной лампы последовательно проверяемой обмотке при включении ее в цепь к аккумуляторной батарее или к сети переменного тока 220 В. При проверке на обрыв удерживающей обмотки один щуп от лампы подключа­ют на корпус реле, а другой к зажиму 5 обмотки реле. Для проверки втягивающей обмотки щу­пы подключают к зажимам 3 и 5. Лампа горит, если в обмотке нет обрыва.

Межвитковое замыкание в обмотках реле вызывает­ся перегревом их при длительной работе стартеров. Этот дефект определяется измерением сопротивления обмоток.

Для проверки состояния электрической цепи между корпусом машины и зажимом тягового реле включают вольтметр 2 Второй вольтметр включают непосредственно на выводы батареи. Когда стартер не работает, то оба вольтметра должны показывать оди­наковое напряжение. Затем включают стартер на 3… 4 с и наблюдают за показаниями обоих вольтметров. Разница в показаниях вольтметра при хороших контак­тах в проверяемой электрической цепи не должна быть более 1,5 В. При большей разнице следует хорошо зачистить и плотно закрепить вое наконечники проводов, соединяющих корпус машины с батареей и с зажимами тягового реле.

Основные неисправности реле включения:

  • обрыв обмотки
  • сильное подгорание контактов
  • нарушение регулировки

При оборванной обмотке стартер не включается. Обрыв обмотки реле определяют при помощи конт­рольной лампы, включая ее последовательно с проверя­емой обмоткой к источнику электрической энергии. Под­горевшие контакты зачищают напильником с мелкой насечкой, а затем шлифуют стеклянной шкуркой.

Для проверки реле включения замыкают зажим Б и не соединенный с корпусом зажим К1 реле отрезком провода, проверив предварительно надежность соедине­ния зажима К2 реле с корпусом машины. При исправном реле его контакты замыкаются, что прослушивается по характерному щелчку. Если исправ­ны тяговые реле и электрическая цепь между обоими реле, то тяговое реле срабатывает и включает стар­тер, В случае обрыва обмотки в реле этого включения не происходит.

При необходимости реле регулируют.

ustroistvo-avtomobilya.ru

Ремонт втягивающего реле стартера

Если вы пришли к выводу, что тяговое реле стартера вышло из строя, необходимо выполнять его ремонт. Сразу хотим отметить, что в большинстве случаев гораздо проще заменить данный элемент, чем восстанавливать его работоспособность. Многие производители изготавливают неразборные реле для того, чтобы сделать этот узел наиболее надёжным. В таких ситуациях придется просто менять втягивающее реле на новое.

Если же стартер в вашем авто оснащен разборным реле, можно отремонтировать его своими силами. Нередко реле не работает по следующим причинам: механический привод износился и вышел из строя; в обмотке произошло замыкание; «пятаки» или контакты обгорели. Определить каждую из вышеперечисленных неисправностей можно после разборки. Правда, для определения целостности обмоток придется воспользоваться омметром. Во время измерения сопротивления между окончаниями провода и корпусом данный показатель должен составлять минимум 10 кОм. В противном случае произошло замыкание обмоток, поэтому нужно будет идти в магазин за новым реле.

Установка нового либо восстановленного реле осуществляется в обратной демонтажу последовательности. У многих автолюбителей на данном этапе возникает проблема, которая заключается в том, как подключить реле стартера. Для того чтобы избежать таких неприятностей, советуем предварительно пометить отключенные клеммы. Прежде чем установить реле, не забудьте тщательно зачистить контакты, а также обезжирить их.

https://youtube.com/watch?v=Mc7g0YhT2Yc

Как снять и поставить

Для удобства стартер лучше снять, хотя, многие и без этого обходятся. С другой стороны, можно разом и релюшку заменить и стартер продиагностировать, только снимать надо аккуратнее.

Для снятия самого устройства тяга первым делом отключаемся от питания аккумулятора, этот момент очень важен, иначе, вас может хорошенько долбануть током да и проводку всю точно сожжете. Сам стартер хорошо бы почистить от скопившейся пыли и грязи, будет проще работать. Процесс будет описан для того типа реле, который сборный и у которого можно заменить части, он сложнее неразборного по объективным причинам.

  1. Клемму с АКБ снимать проще десятым ключом (снимаем минус!).
  2. С самого реле снимать нужно красный провод, точнее, его клемму.
  3. Восьмым ключом отвинчиваем гайку щеточного узла, она находится на задней части релюшки, на болте, снимаем контакт, который она держала.
  4. Теперь отвинчиваем крепления реле к массе (это те самые стяжные виньты).
  5. Нужно снять силовой провод и потом вытащить тягловое реле.
  6. Теперь отвинтите торцевые крепления-гайки, снимите верхнюю часть реле.
  7. Старый сердечник реле нужно заменить на новый.
  8. А теперь вспоминаем, как мы все разбирали, и собираем в обратной последовательности.

Когда будете отполовинивать одну часть реле от другой – аккуратнее, во-первых, сердечник может выскользнуть, во-вторых, пружинка.

Замена втягивающего реле ВАЗ 2114 – дело простое. Еще проще, когда он неразборный, вам в принципе ничего особенного делать не надо, просто вынуть непригодную деталь и заменить ее на рабочий вариант. Гайки все те же, только винтить будем по корпусу.

Проверка состояния

Прежде чем менять релюху, удостоверьтесь, что проблема с запуском мотора связана именно с этим компонентом.

Для этого рассмотрим две ситуации, указывающие на его неисправность.

Ситуация

Ваши действия

Реле издает щелчки, но якорь не крутится

Если имеются щелчки от реле, проверьте состояние якоря. Для этого клеммы втягивающей релюшки перемыкаются большой отверткой или куском сварочного кабеля к клеммам на концах. Взяв тонкий провод или отвертку, вы легко можете сжечь клеммы. При работающем якоре после замыкания клемм якорь закрутится, что можно определить по звуку. Следовательно, само втягивающее реле вышло из строя и требует ремонта

Реле полностью молчит

Даже если после замыкания клемм тишина, проблему следует искать в стартере. Реле тут уже не играет никакой роли

Обнаружив, что релюшка отработала свое, ее обязательно требуется заменить или отремонтировать, если имеется такая возможность.

Проверка втягивающего реле стартера

Втягивающее реле имеет несколько поломок, которые имеют один индивидуальный симптом – устройство либо вообще перестает работать, либо работает со сбоем, что затрудняет или вообще делает невозможным запуск двс.

Если обнаружена проблемная работа стартера, вначале посмотрите это короткое видео:

Порядок демонтажа стартера

Во многих автомобилях к стартеру не так уж и просто добраться, что делает работу по его демонтажу одной из нелегких задач. Легче всего его снять, если поставить машину на смотровую яму или эстакаду.

Работа по демонтажу проходит в такой последовательности:

  • Отсоединяем клеммы от акб (о том, как правильно это сделать, описано в другом обзоре);
  • Откручиваем провода от контактов стартера;
  • Откручиваем крепежные болты, которые жестко фиксируют стартер возле мотора.

Демонтируют его, когда требуется его замена. Также снимают стартер, чтобы проверить его, так как без этого процедуру крайне сложно провести.

Как проверить втягивающее реле стартера

Для проверки работоспособности устройства нужно выполнить следующие процедуры:

  • Когда заводит машину, перед проворотом коленвала, во втягивающем должен образоваться щелчок. Если этого не произошло, значит с реле какие-то неполадки. Бывает так, что звук было слышно, но электромотор не сработал. Это признак отсутствия контакта между замыкающим диском и болтами. Для устранения неисправности следует почистить контакты (они часто обгорают);
  • Когда силовой агрегат работает, в стартере образуется дребезжание. Так может проявляться проблема с обмоткой (ами) втягивающего. Визуально проверить эту поломку не получится, так как нужно узнать, какая из обмоток вышла из строя. В этом поможет омметр.
  • Самая банальная причина неработающего стартера – отсутствие энергии. Для устранения такой неисправности следует почистить все контакты узлов: на АКБ и на стартере. Из-за их окисления ток может не поступать или поступать со сбоями.

Сама проверка происходит следующим образом:

  • Демонтировать пусковой механизм;
  • Подготавливаются провода, которые используются для аварийного пуска мотора («крокодилы»);
  • Клемма АКБ (+) соединяется с нужным контактом реле (нужно запомнить, как устройство было подключено до демонтажа);
  • Минусовый провод подключается ко второй клемме батареи, а вторым его концом прикасаются к корпусу стартера.

Данная процедура поможет выявить неполадки в работе реле. Если слышно щелчок (якорь переместил шток и привел к замыканию контактов), то оно исправно. В противном случае его ремонтируют или меняют на новое.

Вот небольшое видео о том, как в домашних условиях проверить механизм:

Наиболее точно говорит о том, что реле неисправно отсутствие сцепления бендикса стартера с маховиком двигателя. Признаками выхода из строя втягивающего реле является невозможность отключения стартера после запуска двигателя, при этом слышно характерное жужжание, то есть стартер вращается в холостую.

Для проверки стартера не обязательно снимать его. Достаточно просто любым металлическим предметом замкнуть контактные болты, расположенные в задней части тягового реле. Если стартер будет крутиться, значит действительно неисправно реле.

Процесс замены втягивающего реле

Втягивающее реле РДС 2110.

Если стартер не срабатывает при включении зажигания или работает через раз, то, скорее всего, причина кроется именно во втягивающем реле.

Заменить его можно не снимая с транспортного средства , но как показывает практика, лучше всего его снять.

Необходимые инструменты

Так выглядит втягивающее. Потребуется инструмент.

Для совершения полноценной замены потребуется некоторый инструментарий.

А именно: плоская отвёртка, трещотка и головка на 8

Внимание: если автолюбитель не уверен, что он сможет самостоятельно провести ремонтно-восстановительные работы, то рекомендуется обратиться в автосервис

Алгоритм

Рассмотрим, последовательность действий направленных на смену втягивающего реле на ВАЗ-2110:

  1. Прежде всего, потребуется обесточить транспортное средство, чтобы не замкнуть сеть, и ничего не спалить.
  2. Проводим демонтаж стартера с машины.
  3. Снимаем клемму со стартера и отводим в сторону.

Откручиваем корпус, где находится втягивающее реле.

Вынимаем втягивающее реле.

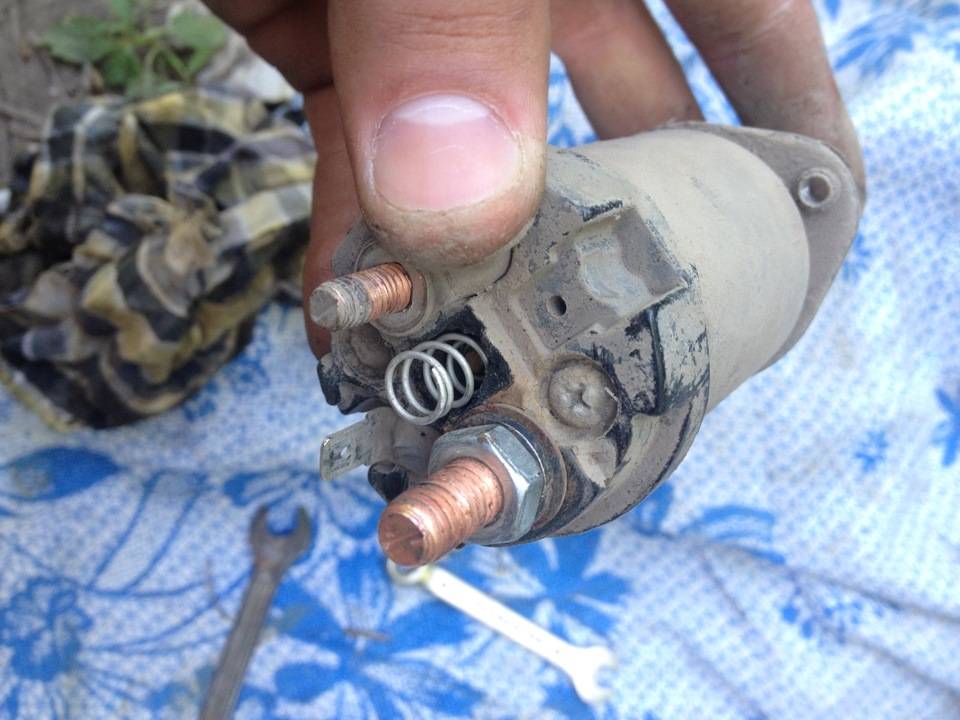

Реле вытянутое со стартера.

Признаки и причины выхода из строя реле

Если реле сломалось, то об этом расскажут следующие признаки:

  • при попытке завести двигатель ключом, он не запускается, или заводится только после двух-трёх попыток;
  • после запуска двигателя раздаётся жужжание. Это значит, что стартер вращается на повышенных оборотах, хотя уже не должен.

Если наблюдается хотя бы один из этих признаков, то это повод насторожиться. Реле может скоро сломаться. Причин, по которым это происходит несколько:

  • одна из обмоток, или обе сразу обгорели или оборвались;
  • деформация возвратной пружины внутри механизма;
  • внутри детали произошло короткое замыкание на одной из обмоток;
  • уменьшилась площадь поверхности контактных пластин, или они полностью сгорели.

Понимая причины по которым реле выходит из строя, ремонт займёт меньше времени, т.к. сразу понятно где искать неисправность.

Рекомендуем: Ремонт турбины дизельного двигателя своими руками

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
