Устройство стартера автомобиля

Неисправности стартера

Сколько примерно срок службы стартера? Среднее значение — 5 лет или 120 тыс. км пробега. От условий эксплуатации напрямую зависит, сколько служит стартер. К примеру, если передвигаться в городских условиях на короткие расстояния, и постоянно заводить двигатель, то стартер быстро выйдет из строя.

Расскажу про признаки, которые точно указывают на неисправность устройства. Это такие симптомы, как:

• Слышится специфичный треск.
• Есть задержка пуска мотора после того, как водитель поворачивает ключ зажигания.
• Слышен запуск электродвигателя стартера, но без звука работы мотора.
• Нет никаких действий после поворота ключа зажигания.
• Стартер работает после пуска двигателя.

Какие возможные неисправности могут возникать у стартера?

1. Плохой контакт. Это частая поломка, а её заметить может водитель при запуске двигателя. В этом случае следует проверить крепление устройства и контакты.
2. Магниты могут упасть. Это касается современных устройств. Здесь ремонт лучше доверить опытным автомастерам.
3. Износ опорных втулок. При этом якорь будет как бы «болтаться» и не будет полного контакта щёток с коллектором. При этом будет искрения, щётки будут подгорать и изнашиваться. В этом случае нужно заменить щётки и опорные втулки, осуществить проточку коллектора.
4. Износ роликов в бендиксе. При этом возникает его буксировка. Требуется полностью заменить бендикс.
5. Неисправность втягивающего реле. Чаще всего происходит подгорание пятаков. Медь в них плавится, и пятаки припаиваются к контактам. В этом случае даже после запуска мотора стартер продолжит работать. Всё это сильно садит аккумулятор. Поэтому здесь следует как можно скорее отцепить провод с АКБ, снять устройство и заменить втягивающее реле.

Если медленно вращается коленвал, то причины этого:

• Высокая вязкость моторного масла.
• Низкий заряд АКБ.
• Окислились контакты проводов.

Если стартер работает слишком долго, то это происходит из-за заедания замка зажигания или проблем в контактах.

Если при повороте ключа стартер не запускается, то причины этого могут быть следующие:

• Разряжен или сломан АКБ.
• Нет контакта провода массы с АКБ или между обмоткой и коллектором.
• Изношен якорь.
• Щётки не прилегают к коллектору.
• Неисправно втягивающее реле.
• Отключён разъём управления устройства.
• В АКПП селектор не находится в позиции N или P.
• Неисправен переключатель блока КПП.

Если стартер очень медленно вращается, на это указывают следующие неисправности:

• Не работает или разряжен аккумулятор.
• Изношены втулки.
• Неисправен провод между АКБ и стартером.
• Поломка во втягивающем реле.
• Неисправна обмотка статора или якоря. Следует произвести замену механизмов.
• Плохой контакт якоря или обмотки статора с массой.
• Щётки плохо контактируют с коллектором из-за их износа или неправильного положения.
• Подгорание коллектора.

Стартер работает, а двигатель — нет:

• Изношена обгонная муфта.
• Сломаны детали в редукторе.

Стартер вращается вместе с маховиком:

• Сломано втягивающее реле.
• Поломка в контактной группе замка зажигания.

Отсутствует щелчок втягивающего реле:

• Низкий заряд аккумулятора.
• Сгорели контакты или обмотка втягивающего реле.
• Окислился контакт на положительной клемме аккумулятора или стартера.
• Неисправность в составляющей замка зажигания.
• Замыкание на массе в обмотки втягивающего реле. Здесь лучше произвести замену все детали.
• Заедание якорного механизма реле.

Если коленвал не вращает якорь стартера, то вероятные причины поломки:

• Буксировка муфты свободного хода.
• Заедание при передвижении деталей по винтовой нарезке вала.
• Поломка рычага выключения муфты.
• Неисправность пружины или поводкового кольца муфты.

При появлении громких шумов при запуске двигателя следует проверить крепление в деталях стартера.

При появлении скрежета шестерни в стартере следует проверить контакты включателя, регулировку хода шестерёнки, пружину приводного устройства, а также зубцы венца маховика. Если повреждён зубчатый венец (его часто делают из пластмассы), то его лучше заменить на металлический. Также есть вероятность заедания втягивающего реле.

Видео: Проверка автомобильного стартера, все способы и поломки

Это видео подходит для новичков, механик со стажем очень интересно рассказывает.

Стартер и его функции

Автомобильный стартер представляет собой маленький 4-х полосный электродвигатель, который обеспечивает первичное вращение коленчатого вала. Это необходимо для того, чтобы обеспечить необходимую частоту его вращения для запуска двигателя внутреннего сгорания. Как правило, для запуска бензинового двигателя среднего объёма цилиндров необходимо иметь стартер, который обладает в среднем 3 кВт энергии. Стартер является двигателем постоянного тока и питает энергию от аккумуляторной батареи. Забирая напряжения от аккумулятора, электродвигатель увеличивает свою мощность с помощью 4 щёток, которые являются неотъемлемой частью любого автомобильного стартера.

Устройство стартера

Стартер автомобиля представляет собой электродвигатель. Он преобразует электрическую энергию от аккумулятора в механическую работу, которая приводит в движение маховик и коленчатый вал, для начала процесса движения поршней. Стартером оборудованы все двигатели.

Стартер автомобиля

Принцип работы устройства основан на законах физики, которые известны со школьной скамьи. Если между двумя полюсами магнита поместить проволочную рамку с двумя концами, а потом пустить через нее ток, то она начнет вращаться. Это и есть самый простой электродвигатель.

Простой автомобильный стартер представляет собой металлический корпус, в котором находятся четыре магнитных сердечника (башмаки). Эти магниты в корпусе и представляют собой статор электродвигателя. Раньше на башмаках наматывалась обмотка возбуждения, на которую подавался электрический ток от аккумулятора. То есть это был классический электромагнит. На современных же устройствах применяются обычные магниты.

Другой важной деталью устройства является якорь. Он представляет собой вал с напрессованным сердечником из электротехнической стали

В пазах сердечника находятся те самые рамки, которые будут вращаться вокруг полюсов магнита. Концы рамок соединены с коллектором, к которому подходят четыре щетки – две положительные от АКБ и две отрицательные, которые будут идти к массе.

В закрывающей задней крышке находятся щеткодержатели с пружинками, которые постоянно поддавливают щетки к коллектору для обеспечения контакта. Также в задней крышке установлена опорная втулка якоря или подшипник.

Устройство обычного стартера

На металлическом корпусе находится входной контакт. К этому контакту подключается плюсовая клемма аккумулятора (+). Ток проходит по рамкам якоря и выходит на отрицательные щетки массы. Масса соединяется с отрицательной клеммой аккумулятора. Таким образом, создается магнитное поле вокруг рамок якоря и он вращается.

Ток от аккумулятора на стартер не может подаваться постоянно. Он нужен только в момент запуска двигателя. Поэтому между плюсовым проводом аккумулятора и контактом стартера есть так называемый медный пятак, который замыкает контакты.

На валу якоря также выполнено шлицевое соединение, на котором находится направляющая втулка и бендикс с шестерней с возможностью осевого перемещения. Это движение обеспечивает контакт шестерни непосредственно с зубчатым венцом маховика. Простыми словами можно сказать, что бендикс подходит к маховику, проворачивает его, сколько это необходимо, а потом отходит обратно.

Стартер в разрезе

Но бендикс не перемещается по валу самостоятельно. Это делает другой электромагнит меньшего размера – втягивающее реле. От реле к шестерне подходит вилка, которая и толкает бендикс. К катушке втягивающего подается управляющий ток от аккумулятора через замок зажигания. При включении зажигания катушка намагничивается и втягивает сердечник. Этот сердечник, с одной стороны, связан с вилкой бендикса, с другой – с пятаками, замыкающими контакты электродвигателя. Когда напряжение с катушки втягивающего реле снимается, то вилка вновь втягивается обратно на место, а электродвигатель прекращает свою работу.

Основные компоненты

Таким образом, основными составляющими стартера можно назвать:

• магнитный статор;
• вал с якорем;
• втягивающее реле с компонентами (электромагнит, сердечник, контакты);
• щеткодержатель с щетками;
• бендикс с шестерней;
• вилка;
• элементы корпуса.

Возможные проблемы стартера

Вполне закономерно, что стартер – устройство и принцип работы мы уже рассмотрели – испытывает куда меньшие нагрузки по сравнению с другими узлами и агрегатами современного автомобиля. Ведь при полной исправности он активируется лишь на несколько секунд. Однако это совсем не означает, что поломки пускателя невозможны. Среди наиболее возможных неполадок специалисты выделяют следующие.

 Стартер не запускается. Причин для этого бывает немало, и в основном они непосредственно связаны с «начинкой» устройства – обмоткой, контактами, неисправностью реле и пр.

 Недостаточные обороты коленчатого вала. Наиболее часто данный сбой происходит по нескольким причинам: окисление контактов, излишняя вязкость смазывающей жидкости, разряженный аккумулятор.

 Стартер работает дольше положенного. Профессионалы утверждают, что в этом дефекте виноват замок зажигания (заедает), некорректная работа контактных разъемов и сбой в обмотке.

 Устройство и работа стартера не приводит к вращению коленвала. Вероятнее всего, что-то мешает свободному передвижению опережающей муфты по валу.

 Скрежетание шестерен. За ним в большинстве случаев кроется неправильно выставленное замыкание контактов либо задиры на венце маховика двигателя автомобиля. Кроме того, иногда шестерни из зацепления выходят с замедлением. Также причиной скрежетания, пусть и нечасто, становится пружина привода – за период эксплуатации она теряет способность полноценно разжиматься.

Разумеется, доскональное знание владельцем машины устройства стартера автомобиля позволяет своевременно предупреждать возможные неполадки. Кроме того, многие проблемы в работе устройства компенсируются грамотным ремонтом. Однако зачастую знание азов конструкции пускателя не хватает для устранения неполадок, так как нужно еще разбираться и в технических характеристиках пускателя. А это – сила тока, напряжение и мощность, величина крутящего момента и т. д. Поэтому очень часто перед автовладельцами встает дилемма: что рациональнее, купить новый стартер или отдать старый в ремонт специалистам?

Втягивающее реле

Оно состоит из двух обмоток – втягивающей и удерживающей. Концы которых подключены к управляющему контакту, выход первой к выходному контакту реле, выход второй к корпусу. Двух силовых контактов (пятаков), которые замыкаются при появлении напряжения на обмотках и штока, подпружиненного штока, к которому с одной стороны закреплена вилка бендикса, а с другой – пластина, замыкающая силовые пятаки при срабатывании реле.

С внешней стороны имеется три контакта:

1. Управляющий. К нему подключен провод от замка зажигания к обмоткам реле
2. Два силовых болта. К ним гайками прикручиваются провод от аккумуляторной батареи и провод от реле к электродвигателю. С внутренней стороны эти болты выполнены в виде контактных пятаков, которые замыкаются пластиной штока при срабатывании втягивающего реле

Принцип работы втягивающего

Когда вы поворачиваете ключ зажигания, электричество от замка подается на управляющий контакт. Появляется напряжение на первой обмотке (втягивающей). Электромагнитное поле этой обмотки притягивает шток, который своей пластиной замыкает два силовых контакта. Через контакты ток поступает на электродвигатель стартера. Так как выходной конец втягивающей обмотки соединен с одним из силовых контактов, то на нем появляется «плюс», исчезает разность потенциалов и пропадает напряжение на ней, соответственно и магнитное поле.

В это время вступает в работу удерживающая обмотка, которая вторым концом постоянно соединена с массой. Именно она удерживает шток реле с пластиной в рабочем положении, замыкая силовые болты до тех пор, пока вы держите ключ в положении «Пуск». Заведя двигатель, вы отпускаете ключ, пропадает напряжение на второй обмотке втягивающего реле и его шток возвращается в исходное положение. При этом размыкаются контакты, прерывая цепь подачи напряжения от АКБ к электродвигателю.

Видео как работает втягивающее реле:

Основные плюсы использования реле в цепи питания стартера:

— Такая система более надежна, так как реле рассчитано на большие токи и живет намного дольше. — Реле можно всегда заменить — Контактная группа за ключом зажигания работает очень долго, так как включает лишь реле которое берет основную нагрузку на себя.

Не зависимо от того включает ваш стартер реле или напрямую контактная группа, все операции по подключению стартера все равно выполняются поворотом ключа.

Для начала нужно определить какие контакты отвечают за старт и подвести их кнопке старта.

Для этого вам необходимо разобрать пластиковую защиту под рулем вашего автомобиля. Очень часто сзади к контактной группе скважины ключа подключен разъем со всеми необходимыми проводам. С двух сторон на этом разъеме должны быть фиксирующие лапки. Вам необходимо на них нажать и вытянуть разъем.

Если у вас старый автомобиль, осмотрев разъем контактной группы вы скорее всего найдете два самых толстых провода. Очень часто один из них красного цвета — именно эти провода напрямую подключены к стартеру. Если вы их соедините при повернутом ключе зажигания, скорее всего ваш стартер начнет крутиться.

Далее можно пойти простым путем. Можно просто установить кнопку и подвести к ней эти два провода, разместив кнопку в удобном для вас месте. Кнопка должна быть без фиксации, тоесть при нажатии замыкать контакты, а сразу после того как вы ее отпустите размыкать.

Не забывайте что кнопкой вы будете оперировать так же как и ключем. Нажимаем на кнопку, ждем пока раскрутится стартер и как только двигатель завелся отпускаем кнопку.

Но не забывайте что через кнопку будут проходить очень большие токи и скорее всего такая кнопка сгорит.

Мы использовали антивандальную хромированную кнопку — она вышла из строя примерно через пол года.

В случае если у вас более новый автомобиль и стартер в нем подключается с помощью реле, вам необходимо будет среди множества проводов найти именно те которые отвечают за контроль реле.

Для этого вы можете прозвонить тестером в режиме измерения сопротивления все провода на корпус автомобиля. Все провода которые прозвоняться — отметить как массу (или минус), так как они все замкнуты на корпус.

Виды

По устройству, стартеры бывают:

Без редуктора

Редуктор – это промежуточный механизм, основная задача которого – снижения усилий при вращении. В таких моделях коленчатый вал имеет непосредственное сцепление с шестерней. Зажигание происходит быстрее, практически мгновенно, по причине прямого контакта. Среди преимуществ этой конструкции выделяется простота. Дополнительный редуктор внедряется в конструкцию и в случае поломки потребуется его разборка.

Безредукторные стартеры легко ремонтируются обычным ручным инструментом. Из-за сильной упрощенности, схемы подключения и ремонта элементарны. Но основным недостатком моделей без редуктора выступает нестабильность. Во время сильных морозов они могут выходить из строя, не запускать двигатель с первого раза.

С редуктором

Основное отличие от предыдущей версии – наличие планетарного редуктора. Многие специалисты рекомендуют именно редукторные модели, так как они обладают одним выраженным достоинством – возможность запуска автомобиля даже при сильно севшем аккумуляторе. Малое потребление электричества значительно усиливается постоянными магнитами, которые улучшают производительность.

Кроме этого такое сочетание решает возникающие проблемы с обмоткой, которые могут привести к поломке стартера. Единственный недостаток – вероятная поломка шестерни при длительной эксплуатации. Если стартер был сделан с дефектом, что не редкость, их срок работы сильно ограничивается.

Устройство

Устройство и принцип работы стартера просты. Система пуска двигателя напрямую зависит от маховика. Это — механический элемент, который проворачиваясь, заставляет мотор производить энергию. И для пуска мотора от АКБ, требуется промежуточный узел.

Принцип работы стандартного стартера автомобиля обусловлен работой следующих элементов:

1. Якорь. Это ось, изготовленная из легированного стального сплава. Она вращается на подшипнике скольжения. На нее напрессовывается сердечник и устанавливаются коллекторные пластины. Его структура подразумевает пазы, в которые укладывается обмотка.
2. Щетки. Это графитовые проводники, осуществляющие простую функцию – передача электричества на коллекторные пластины. Это позволяет увеличить мощность стартера в целом.
3. Реле. Передает напряжение на обмотку и выталкивает обгонную муфту.
4. Электромотор. Состоит из нескольких сердечников с обмоткой. Ротор может быть установлен на подшипниках скольжения или обычных втулках. Второй вариант считается худшим, так как они имеют свойство стираться при активном использовании. В итоге, такое оборудование быстрее выходит из строя.
5. Бендикс. Элемент передачи крутящего момента и вращения на коленчатый вал.

Работа стартера, зачастую, обусловлена этим набором элементов, но могут быть и дополнения. Ряд моделей имеет специальную кнопку, которая позволяет запустить автомобиль даже без ключа.

Подробнее об устройстве стартера в видео

Принцип работы стартера и его устройство

Стартер – это электродвигатель с приводом, обеспечивающим его соединение с ротором двигателя. Через него устройство раскручивает мотор внутреннего сгорания.

Поршневая группа приходит в движение, происходит компрессия и воспламенение топливной смеси в камере сгорания. После этого двигатель начинает работать самостоятельно.

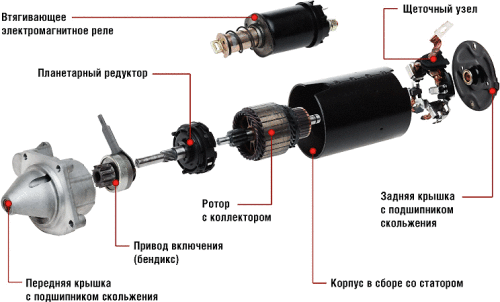

Современные стартеры достаточно просты по устройству.

Они состоят из нескольких деталей:

1. Корпус с обмотками статора.
2. Носок корпуса (не на всех моделях).
3. Бендикс.
4. Ротор.
5. Втягивающее реле.
6. Щеточный узел.
7. Задняя крышка.
8. Вилка.
9. В некоторых моделях также имеется редуктор, увеличивающий скорость вращения шестеренки бендикса.

Устройство стартера.

Чтобы завести мотор, первым делом водитель включает стартер поворотом ключа в замке зажигания, запуская следующую цепь процессов:

1. При замыкании контактов на замке, в него подается ток на втягивающее реле стартера.
2. В реле возбуждается магнитное поле, которое втягивает в корпус шток, сжимая при этом пружину.
3. На конце штока находится контактная пластина из меди, с силой прижимающаяся к медным контактам, один из которых подсоединен к обмоткам электродвигателя стартера, а второй – непосредственно к плюсовому выводу аккумулятора.
4. При замыкании контактов на обмотки подается ток и ротор стартера приводится во вращение.
5. Одновременно с замыканием контактов, втягивающее реле с помощью вилку выдвигает вперед бендикс, шестеренка которого входит в зацепление с зубцами на венце маховика. Маховик раскручивается, поршни приходят во вращение и двигатель запускается.
6. Чтобы после начала работы двигателя стартер не стал тормозить двигатель, бендикс имеет устройство, позволяющее вращаться ему только в одном направлении, проскальзывая в другом. Это позволяет маховику свободно крутиться, обгоняя вращение бендикса.
7. После выключения стартера поворотом ключа, подача тока на обмотки реле прерывается, магнитная сила исчезает. Шток возвращается в обычное положение под воздействием обратной пружины, что приводит к размыканию питающих контактов стартера и выводу шестеренки бендикса из зацепления с венцом маховика.

Типы и их особенности

Выше описана классическая конструкция стартера. Она отличается тем, что бендикс посажен напрямую на вал ротора. Этот стартер сейчас считается устаревшим. Такая конструкция требует использования электродвигателя со сниженной скоростью вращения и повышенным тяговым усилием. Из-за этого стартер был массивным и значительным по размерам.

Более современной считается конструкция стартера, которая включает в себя редуктор.

Редуктор в конструкции стартера обеспечивает изменение передаточного соотношения. То есть, этот элемент преобразовывает скорость вращения в тяговое усилие. Поэтому нет надобности использовать мощные электродвигатели, да еще и со сниженными оборотами. Использование редуктора позволило уменьшить размеры стартера и обеспечить уменьшенное потребление электроэнергии.

В конструкции редукторных стартеров применяются разные типы редукторов, но наибольшее распространение получила планетарная передача. Она компактна по размерам и достаточно надежна.

В планетарном редукторе используется дополнительный вал, на который посажен бендикс. То есть прямой связи между ним и ротором эл. двигателя нет, но они взаимодействуют между собой через редуктор.

Классический планетарный редуктор состоит из ведущей шестерни (прозванной солнечной), зубчатого венца и водило с сателлитами. Все составные части зацеплены между собой. Отличительной особенностью этого редуктора — это использования каждой составной части в качестве и ведомого элемента.

В случае со стартером в качестве ведущей шестерни выступает солнечная, установленная на валу ротора. Зубчатый венец обездвижен и зафиксирован в корпусе. Выходное вращение с редуктора снимается с водило, к которому прикреплен вал бендикса.

Несмотря на дополнительную составную часть принцип работы редукторного стартера не отличается от классического.

Выпускаются редукторные стартеры и с цилиндрической передачей. Но ввиду более сложной конструкции они встречаются реже, чем изделия с планетарной передачей.

Возможные неисправности

Возможные неисправности стартера возникают, как правило, из-за нарушения условий его эксплуатации.

Признаки поломок и диагностика

Симптомы самых распространённых проблем со стартером:

• подозрительный шум или треск при повороте ключа зажигания;
• мотор глохнет без срабатывания электродвигателя;
• отсутствие возможности запуска ДВС;
• «чих» стартерного механизма без зацепления маховика.

Чаще всего пусковое устройство ломается из-за разомкнутой электрической цепи, поэтому следует проверить:

• уровень заряда аккумуляторной батареи;
• проводку на наличие повреждений;
• крепление клемм;
• замочную скважину зажигания.

Если с вышеперечисленным проблем нет, то следующий этап заключается в проверке тягового реле. Диагностировать этот элемент можно без снятия стартера, поскольку от него зависит работа электродвигателя. Если при замыкании плоской отвёрткой контактов на реле происходит запуск электромотора, значит, причина поломки кроется именно в этой детали.

Виды неисправностей

Неисправности в работе стартера бывают двух видов — механические и электрические.

Электрические неполадки, требующие квалифицированной помощи:

• периодическое замыкание обмотки якоря;
• обрыв втягивающего реле и статора;
• поломка щёток и контактных пластин;
• износ сердечника и отсутствие контакта в электромоторе.

Механические неисправности стартера:

• застопоривание привода включения на венце маховика;
• деформация зубьев шестерёнок;
• повреждение подшипников и бендикса;
• пригоревшая поверхность «пятаков».

Причины неполадок

Самые распространённые причины неисправностей:

1. Если стартер начинает характерно «жужжать» и работает на «холостом ходу», значит, обгонная муфта не подсоединяется, и механизм функционирует без сцепления шестерни с валом. Неполадка устраняется промывкой бендикса в специальном очистительном растворе или бензине. Рекомендовано поместить деталь в тару с жидкостью, выдержать час-полтора и затем пару раз привести привод в движение для очищения механизма.
2. Если авто не заводится, то причина может крыться в отсутствии электропитания. В случае исправности цепи и наличия тока, необходимо проверить реле, возможно, причина кроется в нём. Следует тщательно очистить элемент от пыли, внимательно обследовать ещё раз контакты, собрать и поставить на место составные части. Если проблема не устранена, скорее всего, замкнулась обмотка, и поможет только замена детали.

На видео (автор — Александр Аникин) в подробностях показано, почему нужно чистить стартер и основные этапы этого процесса.
