Преимущества и недостатки турбированного бензинового двигателя

Ресурс турбированных двигателей

Ресурс турбины не сильно меньше ресурса двигателя, и то только при надлежащем и постоянном уходе. Ресурс турбированного двигателя снижается из-за игнорирования рекомендаций автопроизводителя по уходу и обслуживанию турбокомпрессора, либо из-за сбоя в работе силового агрегата.

  • Некачественное моторное масло;
  • Несвоевременная замена масла и фильтров;
  • Повышенные нагрузки на холодном моторе;
  • Масляное голодание.

Это четыре основные причины, из-за которых ресурс турбированного двигателя сокращается в несколько раз.

Необходимо понимать, что турбированный мотор, особенно, если он малого объема, регулярно работает на пределе своих возможностей. Ведь при меньшем объеме турбомотор имеет такую же мощность, как и атмосферный с большим объемом. Из-за того, что он берет на себя большие нагрузки, и ускоряется его износ.

Многие производители автомобилей заверяют, что ресурс турбированного двигателя составляет примерно 150-200 тыс. км. После этого пробега нужно регулярно проверять компрессию, и при необходимости нужен ремонт двигателя.

Однако, это меньше 300 тыс. км, которые проходит без проблем атмосферник. А при не соблюдении всех правил и рекомендаций эксплуатации ресурс турбомотора может не достигать и 100 тыс. км.

Такой ресурс связан с тем, что атмосферный двигатель имеет более простую конструкцию и не так требователен к качеству моторного масла и топлива, что не скажешь о турбомоторе. К тому же, даже при поломке из-за некачественного топлива, восстановление атмосферного будет стоить значительно меньше, чем аналогичного мотора с турбиной.

Атмосферный ДВС: достоинства и недостатки

Атмосферный двигатель применяется в автомобилестроении на протяжении многих десятилетий. Собственно говоря, самые первые автомобили уже оснащались таким мотором.

«Атмосферник» отличают следующие достоинства:

  • хороший ресурс;
  • надёжность в эксплуатации;
  • долговечность;
  • простота использования;
  • относительная простота проведения профилактических и ремонтных работ;
  • неприхотливость в отношении качества топлива.

О надёжности атмосферного двигателя красноречиво свидетельствуют цифры. Качественные моторы позволяют автомобилю проходить до 500 тыс. километров. В истории развития автомобилестроения известны случаи, когда мотор переставляли из устаревшей машины в новую, и он продолжал исправно работать на протяжении ещё многих лет.

Перечень марок масла, которые можно использовать в конкретном агрегате, не в пример шире по сравнению с жёстко ограниченным перечнем марок и наименований для трубированного двигателя.

Конструкция «атмосферника» такова, что с его ремонтом или профилактикой может справиться не только профессионал, но и грамотный автолюбитель. Агрегат можно разобрать до последней детали и собрать обратно — конструкция позволяет сделать это без особых затрат. Нередки случаи, когда при ремонте агрегата используются «неродные» детали и комплектующие, произведённые другими производителями. Соответственно, и стоимость ремонта такого двигателя обходится дешевле.

Из минусов этого двигателя наиболее существенными являются:

  1. Более низкая, по сравнению с турбированным двигателем, мощность.
  2. Более высокий расход топлива.

Если сравнить атмосферный и турбированный двигатели одинакового объёма, по мощности атмосферный очевидно проигрывает своему конкуренту.

Если сравнить два двигателя одинаковой мощности, например, 140 л.с., то выяснится, что атмосферный двигатель объёмом 2 литра потребует 12 литров бензина (на 100 км), а «турбинник» с объёмом даже меньшим (1,4 литра) обойдётся и 8 литрами. Разница очевидна.

Впрочем, на этом перечень «минусов» исчерпывается. Атмосферные ДВС надёжны, просты и долговечны, но при этом не созданы для больших нагрузок и высоких оборотов.

Автомобиль с каким двигателем лучше выбрать

Обе разновидности моторов имеют как свои достоинства, так и недостатки. Поэтому нельзя однозначно сказать какой из них лучше. Если вы поклонник агрессивной езды, быстрого старта с места, любите драйв и готовы к значительным затратам на обслуживание, то выбор однозначен – автомобиль с турбированным двигателем. Однако, склоняясь к такому выбору, надо помнить о том, что мотор вашего транспортного средства (а особенно турбина) «проживет» значительно меньше, чем атмосферный аналог. К тому же вы должны быть уверены, что в своем регионе вы без труда сможете приобрести топливо высокого качества, а также специальные синтетические масла.

Если для вашего стиля езды характерны спокойствие, предусмотрительность и осторожность, и к тому же вы практичный и бережливый человек, то излишки мощности турбированного двигателя вам просто не нежны. А вот надежность, простота в обслуживании и долговечность атмосферного мотора, позволят значительно сэкономить затраты на его повседневную эксплуатацию

Устройство атмосферника

Как устроен двигатель, можно рассмотреть на примере четырёхтактного атмосферного. По функциям детали мотора разделяются примерно на 4 группы:

  1. Для обеспечения впуска и воспламенения топливно-воздушных смесей. К этой группе относятся головка блока цилиндров и клапанный механизм.
  2. Детали для обеспечения сжатия воздушно топливной смеси. Эта группа состоит из поршней, поршневых колец, блока цилиндра, клапана.
  3. Для передачи энергии мотора. В группе находятся шатуны, коленчатый вал, подшипники и маховики, их можно купить здесь: /uzp.net.ua/ru/podshypnyky/.
  4. Детали для выработки искровых вспышек. Группу наполняют свечи зажигания и распределители.

Будет также интересно: Инструкция по промывке форсунок и инжектора своими руками

Взаимодействие этих деталей мотора обеспечивает главное вращение колёс.

Головка блока цилиндров

Это главная часть двигателя, расположенная непосредственно над блоком цилиндров. Она постоянно подвергается действию сгорающих газов, имеющих высокую температуру и давление. Деталь делают из листового железа или из сплава алюминия с высокопрочными и высокотемпературными добавками.

Клапаны и сопутствующие детали

Современные четырёхтактные двигатели имеют 4 клапана для каждого цилиндра: 2 впускных и 2 выпускных. Для обеспечения эффективного впуска впускной клапан имеет больший диаметр, чем выпускной. Они изготавливаются из высокотемпературного никеля или хромированной стали.

Каждый клапан имеет сопутствующие детали: седло и пружина, которая является спиральной и создаёт тесный контакт с седлом, предотвращая утечку газа. Обычно в двигателях используется одна пружина, но в некоторых видах устанавливают по 2 штуки для каждого клапана.

Когда клапан закрыт, седло находится в плотном контакте с его поверхностью, чтобы обеспечить непроницаемость камеры сгорания.

Блок цилиндров образует каркас двигателя. Совместно с поршнями блок цилиндров играет важную роль в обеспечении преодоления давления сжатия и сгорания. Для минимизации износа деталей и утечек газа внутренняя поверхность каждого цилиндра отделена под высокое давление хромированием.

Отверстие цилиндра делается круговым. Однако верхняя часть цилиндра и поршня благодаря высокому давлению и температуре страдает от износа. Позже зазор между поршневыми кольцами и цилиндром увеличивается, приводя к потерям сжатия.

Поршень мотора

Деталь двигается в цилиндре вверх и вниз под действием давления, образующего взрывами топливно-воздушной смеси. При этом поршень через поршневой палец и шатун вращает коленчатый вал. Сечение поршня не является правильным кругом: диаметр в направлении поршневого пальца делается немного меньше для утечки теплового расширения.

Будет также интересно: Причина высоких оборотов при запуске двигателя и на холостом ходу

Головка поршня становится гораздо горячее и расширяется больше, чем юбка. Для компенсации разницы в тепловом расширении диаметр поршня вверху сделан меньше, чем внизу. Кольца препятствуют утечкам под давлением сжатия смеси через зазор между цилиндром и поршнем. Обычно каждый поршень имеет 3 кольца.

Шатун агрегата

Он связывает поршень с коленчатым валом так, что вертикальное движение поршня преобразуется во вращательное движение коленвала. Поскольку шатун подвержен непрерывно действующим силам сжатия и растяжения, он должен быть довольно прочным и хорошо закреплённым, чтобы выдерживать эти нагрузки.

Коленчатый вал

Эта деталь преобразует через шатун прямолинейное движение каждого поршня во вращательное движение. Он состоит из шатунных шеек, которые передают силу поршней и валу, коленных шеек, регулирующих вращение вала и балансировочных грузов, обеспечивающих хорошее, сбалансированное вращение вала.

Коленвал вращается с большой скоростью, подвергаясь сильным нагрузкам от поршней, поэтому он должен быть довольно прочным и закреплённым, а также хорошо сбалансированным как статически, так и динамически.

Газотурбинный наддув

Устройство турбонаддува

Чаще всего моторы современных автомобилей оснащаются газотурбинными нагнетателями. Их устройство сходно с механическими компрессорами, различается лишь принцип действия – вместо зубчатого ремня работают выхлопные газы.

«Турбина включилась, и машине как будто пинка дали», — такое довольно часто можно услышать от автовладельцев, моторы машин которых имеют турбонаддув. На самом деле турбина – это только одна из составных частей всей системы, представляющая собой крыльчатку, жестко закрепленную на валу и приводящую в действие другую крыльчатку, также закрепленную на этом же валу. Устройство турбонаддува газотурбинного типа несколько сложнее.

Основными составными частями являются:

  • корпус;
  • две крыльчатки;
  • вал, на котором располагаются крыльчатки;
  • две улитки, в которых вращаются крыльчатки;
  • три подшипника скольжения (один упорный и два опорных);
  • перепускной клапан (необходим для стравливания избыточного давления).

Принцип работы турбонаддува

Принцип работы турбонаддува довольно прост. На одном валу расположены крыльчатка-нагнетатель и крыльчатка-турбина, каждая из которых вращается в своей улитке. Отработавшие газы из выпускного коллектора проходят через одну из улиток и вращают крыльчатку-турбину. Вращение посредством общего вала передается второй крыльчатке, которая повышает давление атмосферного воздуха, проходящего через вторую улитку.

Чем турбомотор отличается от атмосферного?

Атмосферный мотор засасывает воздух в цилиндры под действием разрежения, которое возникает, когда поршень движется к нижней мертвой точке. В большинстве случаев давление в цилиндре в конце хода впуска чуть ниже атмосферного. И вот с этим количеством воздуха и осуществляется рабочий цикл мотора. Наддувный двигатель получает на входе в цилиндр воздух, сжатый компрессором до определенного давления, а потому его в цилиндр войдет больше, чем у мотора со свободным всасыванием. Больше воздуха — больше кислорода, а значит, и топлива сгорит больше, и мощность при том же рабочем объеме поршневой части будет выше (или мотор компактнее при сохранении мощности). Поскольку воздух в компрессоре подогревается, температуру перед подачей в цилиндр желательно снизить. Это делает специальный охладитель — интеркулер. Компрессоры могут использоваться разных типов — и с приводом от коленвала, и волновые обменники давления, но наиболее распространен турбонаддув. Последний способ использует энергию выхлопных газов для вращения центростремительной турбины, а сидящее на том же вале колесо центробежного компрессора обеспечивает сжатие воздуха перед подачей в цилиндры.

Как видим, конструкция наддувного мотора сложнее, чем атмосферника. Отсюда и первый недостаток турбомоторов.

Чем отличается атмосферный двигатель от турбированного

Эти два вида двигателей наиболее популярные в легковом автомобилестроение. При этом они имеют между собой существенные отличия.

Основные различия между атмосферным и турбированным двигателем коснулись следующих показателей: принципа работы, объема и мощности, длительности эксплуатации, качества топлива и смазочных материалов. Разберем эти параметры в сравнении.

Турбированный мотор отличается имеющейся системой турбонаддува. Она состоит из промежуточного охладителя, турбокомпрессора, турбины. В результате в цилиндры двигателя поступает больше воздуха, чем в мотор атмосферного ДВС. Поэтому процесс сгорания воздухо-топливной смеси, насыщенной воздухом, проходит более эффективно – появляется больше энергии, запускающей двигатель и приводящей в движение автомобиль.

Исследования показали, что для достижения мощности в 125 лошадиных сил, объем атмосферного и турбированного мотора будет разным. В частности, для турбированного ДВС будет достаточно объема 1 литр, а для атмосферного двигателя этот показатель составит 1,6 литра.

При мощности в 125 л. с, турбированный двигатель будет обладать немного меньшим расходом горючего и лучшей динамикой. А также к преимуществу турбированного ДВС нужно отнести больший вес атмосферного мотора и его неспособность поддерживать максимальную мощность во время езды горной местностью, отличающейся разреженным воздухом.

По длительности эксплуатации атмосферный двигатель превосходит своего визави. Турбированный мотор изнашивается быстрее. При этом максимальное расстояние, которое такой двигатель способен покрыть без капремонта, равняется 150 тысяч километров. А атмосферный мотор, способен преодолеть без капитального ремонта в пределах 300-500 тысяч километров.

В идеале, для бесперебойного функционирования обоих типов двигателей нужно максимально качественное топливо и смазочные материалы. Однако атмосферный мотор, в сравнении с турбированным двигателем, менее прихотлив к их качеству. А также его ремонт обойдется дешевле.

В результате сравнительного анализа появляется заключение, о том, что:

  • турбированный мотор лучше атмосферного по количеству создающейся энергии, меньшему расходу топлива (при равных стартовых характеристиках) и объему, необходимому для достижения максимальной мощности;
  • атмосферный мотор лучше своего визави по длительности эксплуатации и меньшей прихотливости к качеству ГСМ.

Рекомендуем: Замена сайлентблоков: ехать в автосервис или делать самому?

Улучшение тяговой установки

Иногда, поездив на автомобиле, владелец хочет получить больше мощи и задаётся вопросом, можно ли поставить турбину на атмосферный двигатель. Для улучшения разгонной динамики, такой вариант решения проблемы приемлем. На практике выполнить задачу сложно, потребуются знания, опыт, а главное, подход в комплексе. Самостоятельно поставить турбину, не получится, для этого выполняют ряд расчётов. Прежде, меряют, какой объём воздуха помещается в камеру, с какой скоростью проходит подача и наполнение мотора. Проведённые расчёты влияют на характер поведения двигателя в дальнейшем. Кроме того, некоторые установки не приспособлены для подключения турбинного компрессора, в этом случае, для улучшения показателей используют механические турбины с постоянным приводом.

Другие способы улучшения мощности двигателя:

  • Расточка остова до большего объёма камер;
  • Установка патрубка;
  • Установка иных клапанов и распределительных валов;
  • Установка улучшенных фильтрующих элементов;
  • Установка помпы большей мощности;
  • Снижение потерь на трение воздушных масс.

Применение выше перечисленных мер позволит улучшить показатели мощи на 40%. Кроме того, используют еще один метод, когда мотор чипуют. Такое улучшение затрагивает программную часть агрегата и даёт прирост мощи на уровне 15%. Процедура проводится на специальных станциях, поскольку требует наличия оборудования и умений.

Турбина или атмосферник, что лучше? Выбираем двигатель правильно!

Перед покупкой автомобиля каждый из нас предстает перед массой дилемм, необходимо выбирать между производителями, марками и моделями автомобилей, различными комплектациями, и самое главное, между силовыми агрегатами. Распространенный вопрос: «Что лучше, дизель или бензин?», по популярности может конкурировать разве что с вопросом: «Что лучше выбрать, турбину или атмосферник?».

Сегодня в нашей рубрике постоянных дилемм мы поднимем актуальный вопрос о том, автомобиль с каким двигателем лучше покупать — атмосферник или турбированный, поговорим о преимуществах и недостатках каждого из них для того, чтобы ваш выбор был более простым и правильным.

Прежде всего необходимо уяснить один важный момент, дело в том, что нельзя сказать однозначно, что лучше турбина или атмосферник, и тот и другой имеет свои «плюсы» и «минусы». Итак, давайте по порядку.

Основные различия устройства атмосферного и турбированного двигателя

В основе принципа работы любого современного ДВС лежит процесс сгорания топлива в его цилиндрах. Топливо подается не в чистом виде, а в виде рабочей смеси, состоящей из горючего и воздуха. Что турбомотор, что атмосферник устроены в этом смысле одинаково.

Для приготовления рабочей смеси используется горючее и многократно превосходящие по объему воздушные массы. Понятие «атмосферник» появилось и прижилось потому, что для создания смеси применено естественное атмосферное давление. Воздух затягивается через фильтр и систему воздуховодов благодаря работе поршней.

Отличия между различными силовыми агрегатами атмосферного (естественного) принципа действия заключаются только в том, как реализуется процесс образования смеси и его дальнейшая подача в цилиндры. Таким образом, атмосферный мотор не оснащается специальными узлами, которые отвечали бы за принудительную подачу воздушной массы.

Интересно, что схема питания атмосферного мотора основана на естественном притоке воздуха для формирования рабочей смеси. При разных режимах работы она не позволяет обеспечить соотношение 14 к 1 (количество частей воздуха на количество частей горючего). Из-за этого движок уже не способен тянуть на низких оборотах, а на высоких еще не может. Это приводит к снижению диапазона оборотов, при которых мотор способен обеспечить максимальную мощность и тяговые усилия.

Чтобы понять, что такое турбированный двигатель, необходимо понять, как он работает, и из каких состоит узлов. По сути, это тоже силовая установка, только подача воздуха в цилиндры происходит принудительным образом, за счет специального устройства. Основными частями турбокомпрессора являются вентилятор с турбиной.

Подключаются они к системе выпуска отработанных газов в машине, а дальше принимают на себя часть их энергии и воздействуют на лопасти турбины. От выхлопных газов создается давление, и они раскручивают ее, заставляя работать вентилятор компрессора. Далее под давлением закачивается большой объем воздушных масс.

Воздуха становится больше в системе и сгорает он более качественно — это значит, возрастает и мощность силовой установки. Имея меньший объем, турбомотор способен выдавать больше лошадиных сил, чем атмосферный аналог. Но система охлаждения функционирует также несколько по-иному. Функцию радиатора здесь выполняет другое приспособление, которое называется интеркуллером. Вместо охлаждающей жидкости в нем циркулирует обычный воздух. Чтобы усилить охлаждающие свойства, вместе с ним могут устанавливать дополнительный вентилятор.

Разница между атмосферным и турбированным движком заключается в принципе их устройства и функционирования. У последнего для создания рабочей смеси также необходим воздух. Однако воздушные массы не просто поступают извне, но еще и принудительно, за счет нагнетания турбиной. Чем отличается атмосферный агрегат от турбированного, так это как раз тем, что поступает больший объем кислорода в рабочие цилиндры. Из-за этого топлива сжигается больше и возрастает полезная мощность. Чтобы сделать автомобиль еще мощнее, нет необходимости наращивать объем камер сгорания или увеличивать число самих цилиндров.

Стоит ли игра свеч

Многие уверены, что установка турбины – это дело двух часов. Но в результате увеличится продуктивность, а вместе с ней и нагрузки на двигатель – без замены основных элементов не обойтись.

Отзывы говорят, что придется менять форсунки. С турбиной устанавливают более производительные. Также меняют топливный насос, устанавливают новую выхлопную систему – с трубами большего диаметра. Дальше меняют лямбда-зонд. Дополнительно нужно найти подходящее место под монтаж интеркулера. Меняют и поршневую систему, улучшают систему охлаждения. Кроме всего этого, необходимо обеспечить приток масла к турбине, уменьшить степень сжатия ДВС, поменять распределительные валы, установить усиленные опоры двигателя.

Но это еще не все. Когда двигатель собран, появляется следующий неприятный момент – оказывается, что на штатном ЭБУ агрегат даже не заведется. Работают такие моторы с дорогими перенастраиваемыми блоками управления. Нужно менять прошивку – говорят отзывы.

О турбине

Турбонаддув бывает двух видов: низкого и высокого давления. Первый тип турбины применяется для более качественного смешивания топлива за счет создания турбулентных воздушных потоков в моторах.

Но наиболее эффективным считается турбированный двигатель высокого давления. В сравнении с «атмосферными» моторами того же объема подобные агрегаты развивают примерно в 1,5 раза больше мощности.

Некоторые производители и владельцы устанавливают на автомобили сразу 2 турбины, в результате чего получили малолитражные моторы, способный составить конкуренцию силовым установкам гораздо большего объема.

Рейтинг надежности у турбореактивных двигателей ниже, так как они имеют довольно сложную конструкцию.

В частности, их конструкция дополняется следующими элементами:

  • Клапан, предназначенный для устранения избыточного давления, которое способно повредить мотор.
  • Интеркулер. Устройство используется для охлаждения воздуха, нагреваемого, когда обороты турбины достигли высокой отметки.

Общая информация о газовой турбине

Газовая турбина – это установка, которая позволяет преобразовывать энергию сжатого воздуха в механическое действие. Это категория двигателей внутреннего сгорания, где газ поступает в турбину под давлением. После этого он попадает в низкое давление и при этом ускоряет движение. Поток газа примыкает к лопастям и обеспечивает хороший крутящий момент. При этом, часть энергии отдаётся. Лопасти будут сообщать движения через диски валу.

Среди главных газовых турбин можно отметить два вида:

  1. Микротурбина. Чаще всего используется для систем снабжения электричеством. Это современное оборудование, которое имеет высокую точность.
  2. Промышленные установки, которые часто являются элементом турбогенератора. Такие установки используются в промышленности. Область применения начинается от энергетики и заканчивается машиностроением.

Перед тем как приобретать газовые турбины, стоит рассмотреть все достоинства и недостатки. Такое устройство уже достаточно изучено, поэтому о положительных и отрицательных особенностях можно узнать без особых проблем.

Типы турбин

  • Раздельный. Он имеет два сопла для каждой пары цилиндров и два входа для отработавших газов. Первое сопло предназначено для быстрого реагирования, второе служит для максимальной производительности. В конструкции есть разделенные выпускные каналы. Сделано это для предотвращения перекрытия каналов при выпуске выхлопных газов.
  • Компрессор с переменным соплом. Также он известен, как турбина с изменяемой геометрией. Применяется на моторах с маркировкой TDI от «Фольксваген». Здесь в конструкции имеется 9 подвижных лопастей. Они могут регулировать поток выхлопных газов, что идут к турбине. Угол наклона лопастей – регулируемый, что позволяет согласовать давление нагнетаемого воздуха и скорость движения газов с оборотами ДВС.

Для большей производительности на автомобиль может быть установлено два компрессора.

Такие системы получили маркировку «Твин-турбо».

Устанавливаются данные механизмы последовательно. Первая турбина работает на низких оборотах, а вторая на высоких.

На V-образных моторах нагнетатели устанавливаются параллельно (на каждый ряд по одной турбине). Установка двух небольших компрессоров значительно эффективнее, чем применение одного, но большого.

Преимущества

Сразу стоит сказать, что дальше речь пойдёт только о бензиновых двигателях. Установка турбонаддува на дизельный мотор является практически единственным способом эффективно дозировать количество топливовоздушной смеси, попадающей в цилиндры. Около 90% современных легковых дизелей и 70% грузовых агрегатов оснащается турбонаддувом, поэтому говорить про их плюсы и недостатки будет некорректно.

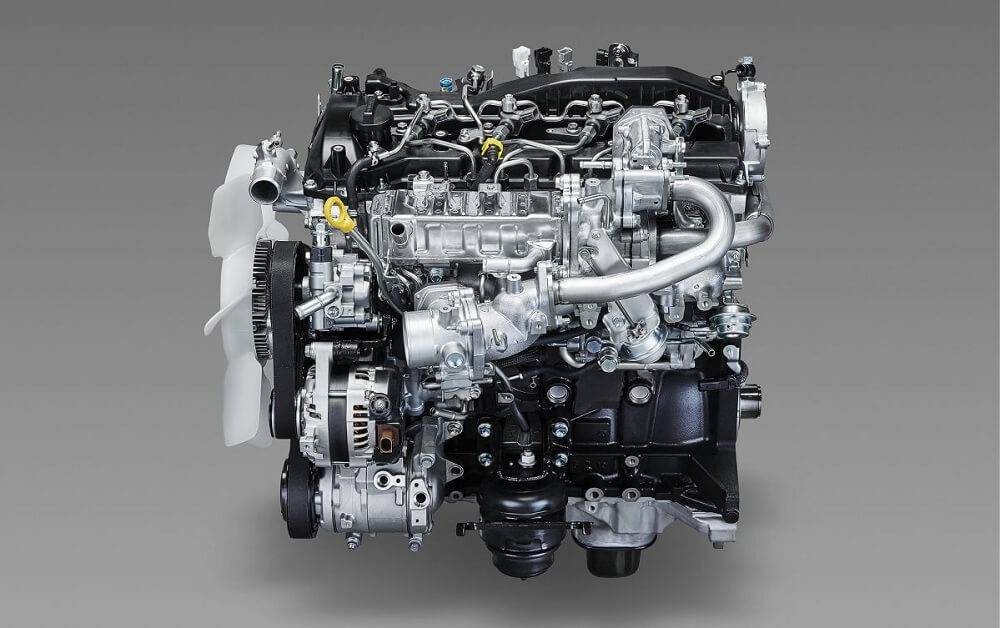

Турбодизельный двигатель

Главной положительной стороной любого турбированного двигателя по сравнению с атмосферным является повышенная мощность. Причём производитель может создавать несколько вариантов мотора с различными показателями производительности — для этого достаточно только изменить максимальное давление наддува и перенастроить систему впуска. Серийные бензиновые двигатели с турбонаддувом имеют на 10–150% большую мощность, чем их аналоги, оснащённые обычными системами впуска и выхлопа.

Кроме того, плюсы турбированных агрегатов проявляются и в более эффективной работе за счёт оптимизированного процесса сгорания бензовоздушной смеси в цилиндрах. Благодаря этому удельный расход топлива в расчёте на одну лошадиную силу несколько снижается, хотя абсолютное значение может и вырасти за счёт повышенной мощности. Оптимизированный процесс сгорания также позволяет уменьшить уровень шума и неприятной вибрации по сравнению с атмосферными агрегатами. В особенности такие плюсы актуальны для моторов с неуравновешенной компоновкой,например, с двумя, тремя и пятью цилиндрами.

Видео, как работает турбированный двигатель:

Более эффективное сгорание топлива даёт возможность уменьшить объём токсических веществ, которые выбрасываются в воздух через выхлопную трубу. Именно поэтому многие производители начали выпуск турбированных агрегатов очень малого объёма вместо привычных атмосферных моторов. По оценкам специалистов, введение новых норм токсичности выхлопа в Европе и США на 25% увеличило количество выпускаемых турбированных моторов.

Принципиальные отличия двигателей

Атмосферный двигатель представляет из себя “обычный” двигатель внутреннего сгорания, конструкция которого была разработана уже очень давно и за многие десятилетия эксплуатации доведена до своего совершенства.

Турбированный двигатель представляет из себя такой же двигатель внутреннего сгорания, в конструкцию которого была добавлена турбина, закачивающая воздух в цилиндры под давлением, что заметно увеличивает мощность мотора. Турбированный двигатель малого объёма (например 1.3 литра турбо – 140 л.с.) может иметь такую же мощность, что и заметно больший атмосферник (1.8 литра – 140 л.с.).

Форсированный двигатель представляет из себя такой же двигатель внутреннего сгорания, но имеющий довольно сложную конструкцию, нередко подразумевающую применение гоночных технологий, дорогих материалов и всевозможных механизмов для извлечения максимальной мощности. Может оснащаться турбиной или нет. Конструкция форсированного двигателя нередко подразумевает, что высокая мощность двигателя идёт в ущерб ресурсу (форсированные двигатели долго не живут).

Каждый тип двигателя обладает плюсами и минусами, которые определяют ряд требований к эксплуатации такого двигателя.

Механический нагнетатель: устройство компрессора на двигатель автомобиля и принцип работы

Как уже было сказано выше, механические компрессоры приводятся в действие от коленчатого вала. Чаще всего для этого используется приводной ремень. Что касается компрессора, в его основе лежит ротор, который создает давление воздуха.

При этом компрессор должен вращаться быстрее коленвала ДВС. Для этого ведущая шестерня  изготавливается большей по размеру, чем шестерни компрессора. Компрессор вращается с частотой около 50 тыс. об/мин., поднимая давление PSI с 6 до 9 до дюймов на квадратный дюйм. С учетом того, что атмосферное давление составляет около 14.7 фунтов на квадратный дюйм, компрессор увеличивает подачу воздуха фактически в половину.

Добавим, что воздух, нагнетаемый под давлением, сильно сжимается и нагревается, теряя свою плотность. Простыми словами, чем меньше плотность, тем меньшее количество воздуха получится подать в цилиндры. Чтобы увеличить количество воздуха, его дополнительно следует охладить перед подачей во впуск.

За охлаждение отвечает интеркулер, который бывает воздушным и жидкостным. Интеркулеры представляют собой радиатор, куда попадает горячий сжатый воздух после выхода из компрессора для охлаждения.

Виды механических компрессоров

Механические компрессоры, которые устанавливаются на двигатель внутреннего сгорания:

  • роторный компрессор,
  • двухвинтовой нагнетатель;
  • центробежный компрессор;

Основные отличия заключаются в том,  как реализована подача воздуха. Компрессор роторный и двухвинтовой имеют в своем устройстве разные типы кулачковых валов. Центробежный нагнетатель оборудован крыльчаткой, которая затягивает воздух вовнутрь. Также отметим, что в зависимости от размеров и типа нагнетателя напрямую зависит его эффективность.

  • Например, роторные компрессоры обычно имеют большие размеры и ставятся сверху на двигатель. В основе лежит большой ротор. При этом данное решение отличается меньшей эффективностью, чем аналоги, так как вес автомобиля сильно увеличивается и создается прерывистый поток воздуха со «всплесками», а не постоянный и стабильный.
  • Двухвинтовой компрессор работает по принципу проталкивания воздуха через пару меньших по размеру роторов, похожих на червячную передачу. В результате работы воздух попадает в полости между лопастями роторов. Затем воздух сжимается внутри корпуса роторов.

Эффективность такого решения выше, однако стоимость нагнетателя боле высокая, конструкция сложнее и менее ремонтопригодна. Также двухвинтовой компрессор шумный, необходимо глушить характерный свист выходящего под давлением воздуха при помощи дополнительных решений.

Если рассматривать центробежный компрессор, это решение отличается от аналогов наличием крыльчатки, которая похожа на ротор. Крыльчатка сильно раскручивается, подавая воздух в корпус компрессора. При этом за крыльчаткой воздух движется с высокой скоростью, но еще находится под низким давлением.

Чтобы поднять давление, воздух проходит через диффузор. Указанный диффузор представляет собой лопатки, расположенные вокруг крыльчатки. В результате поток воздуха  после прохождения через диффузор начинает двигаться с малой скоростью, но уже под высоким давлением. Такой компрессор самый эффективный, легкий и небольшой по размерам. Их можно установить перед мотором, а не на двигателе сверху.

Турбированный двигатель, плюсы и минусы

Сначала о преимуществах:

  1. Возможность с малого объема “выжать” большую мощность, зачастую это 100 л.с. на каждый литр объема.
  2. Крутящий момент уже с холостых оборотов дает уверенную тягу, но только в случае, если турбина маленькая, она раскручивается быстрее.
  3. Диапазон крутящего момента широкий.
  4. Расход топлива, при одинаковой мощности с атмосферным моторов, явно ниже.
  5. Возможность увеличивать мощность с помощью прошивки на 20-30% без вреда ресурсу и комфорту движения.

Недостатки:

  1. Ресурс турбины современных авто едва достигает 100 тыс.км.
  2. Возникновение «турбоямы», процесса между провалом и резким набором скорости из-за ожидания раскрутки турбины.
  3. Стоимость ремонта дороже, обслуживать двигатель нужно чаще.
  4. Возрастает потребность в качественном масле и топливе.
