Принцип работы трамблера
Во многом принцип работы трамблера оставался неизменным долгие годы. В автомобилях ВАЗ, таких как ВАЗ 2109, 2106, 2107, 2108, система зажигания подобного типа использовалась почти до конца прошлого столетия.
Основой работы является связь трамблера с коленчатым валом двигателя. Когда поршень в первом цилиндре занимает положение, соответствующее ВМТ, размыкаются контакты прерывателя, в катушке зажигания появляется высокое напряжение, направляемое через бегунок, расположенный в крышке трамблера, на свечу первого цилиндра.
Там происходит сгорание ТВС, и коленчатый вал продолжает свое вращение. Оно, кроме перемещения поршней, вызывает вращение кулачка прерывателя. Когда в другом цилиндре другой поршень занимает положение, соответствующее ВМТ, в этот момент в трамблере опять размыкаются контакты прерывателя, в катушке зажигания генерируется высоковольтное напряжение, поступающее на нужную свечу.
Такое совместное вращение коленчатого вала, кулачка прерывателя и бегунка трамблера обеспечивает появление искры, где надо и когда надо. Однако это не охватывает всех аспектов того, как работает трамблер. Для понимания его работы требуется коснуться таких понятий, как угол замкнутого состояния контактов (УЗСК) и угол опережения зажигания (УОЗ)
УЗСК Такое понятие, как УЗСК, характеризует время, когда контакты прерывателя замкнуты. По сути дела – это опосредованная характеристика накопления в катушке энергии после окончания формирования искры. УЗСК прямо отражается на количестве энергии, идущей на искрообразование и, соответственно, на работе двигателя.
В тех случаях, когда между контактами расстояние маленькое, катушка не накопит необходимой энергии и энергия искры окажется мала, что приведет к перебоям в работе мотора. Большой зазор также приводит к перебоям, так как время разрыва контактов уменьшается, и катушка не успевает полностью разрядиться.
У каждой системы зажигания существует свой оптимальный УЗСК, для обеспечения которого, при необходимости, надо проверить и отрегулировать трамблер.
УОЗ Это понятие затрагивает момент воспламенения ТВС. Дело в том, что ее сгорание происходит не мгновенно, и зачастую, для обеспечения оптимальных условий такого процесса, оно должно начинаться раньше, чем поршень займет положение ВМТ. УОЗ и характеризует время, на величину которого появление искры опережает появление поршня в положении ВМТ.
Оно постоянно меняется, и его величина полностью зависит от работы мотора в конкретных условиях, т.е. от нагрузки, скорости авто, качества и типа используемого топлива. Для обеспечения оптимального сгорания ТВС, трамблер содержит центробежный регулятор, а также связан с вакуумным регулятором.
ВАКУУМНЫЙ РЕГУЛЯТОР
Именно это устройство способно изменять при необходимости УОЗ. Как только меняется нагрузка мотора, соответствующие коррективы вносятся в работу детали устройства трамблера.
Вакуумный регулятор трамблера представляет собой замкнутую полость. Для обеспечения лучших эксплуатационных качеств конструкция разделяется диафрагмой. Одна полость идёт напрямую к карбюратору.
Когда происходит разряжение — начинает двигаться диафрагма. Как результат давление оказывается на подвижной диск и кулачок прерывателя. Время срабатывания последнего корректируется в зависимости от текущей ситуации.
ОКТАН-КОРРЕКТОР
Это очень важный элемент в устройстве трамблера. Без него вся система не могла бы нормально функционировать. Агрегат меняет УОЗ в зависимости от топлива, которое используется в данный момент.
По своей конструкции данный элемент трамблера напоминает две пластинки со стрелкой. Такая же стрелка устанавливается на двигатель. На ней есть специальные чёрточки, посредством которых корректируется угол зажигания. Без этой детали практически невозможно обойтись, когда заправляются разные сорта бензина.
БЕСКОНТАКТНЫЕ СИСТЕМЫ
Технологии не стоят на месте. Каждый год автомобильный мир сотрясают новые инновации. Именно такой в своё время стала инновация, дополнившая конструкцию трамблера коммутаторами.
Второе название бесконтактных систем в устройстве трамблера — датчики Холла. Простая конструкция этих устройств обеспечивает бесперебойную подачу сигнала. Сами датчики работает за счёт изменения в магнитном поле.
Важные характеристики трамблера
Точнее понять принцип работы трамблера помогают понятия УЗСК и УОЗ.
УЗСК — угол замкнутого состояния контактов. Он характеризует время замыкания контактов, входящих в конструкцию трамблера. Другими словами, величина УЗСК определяет энергию, которая аккумулируется на катушке зажигания после формирования искры. Кроме того, от данного параметра зависит то, сколько электроэнергии будет подано для образования на свече искры.
При чересчур малом расстоянии между контактами не будет накапливаться достаточное количество энергии, из-за чего мотор будет работать нестабильно. Если не устранить дефект, то время разрыва будет постоянно уменьшаться, а эффективность работы двигателя — падать.
Для настройки УЗСК в отдельных случаях выполняется регулировка трамблера. Это связано с тем, что для каждого двигателя величина угла замкнутого состояния контактов определяется в индивидуальном порядке.
УОЗ — это угол опережения зажигания. От этой величины непосредственно зависит момент возгорания топливной смеси в цилиндрах. Сущность опережения зажигания в том, что для эффективной работы двигателя воспламенение бензина происходит раньше, чем поршень занимает верхнее положение — это необходимо из-за того, что ТВС не сгорает в один момент. В зависимости от режима эксплуатации двигателя, стиля езды УОЗ изменяется — соответственно, напряжение должно подаваться на свечи в различное время. И эту возможность как раз и обеспечивает трамблер — в его конструкции имеется специальный регулятор центробежного типа, который отвечает за оптимизацию промежутка времени, в который происходит сгорание топливно-воздушной смеси.
Основные сведения о распределителе
На первых автомобилях семейства ВАЗ использовались распределители зажигания, в которых устанавливался центробежный регулятор, совмещенный с октан-корректором. Последний позволяет изменять угол опережения зажигания. В 80-е годы начали применяться распределители другого типа, в которых опережение зажигания производится при помощи вакуумного регулятора. Никакого октан-корректора не использовалось с тех пор.
Находится распределитель, или, как его еще называют, – трамблёр, слева впереди, в подкапотном пространстве. Вращение на него передается при помощи специальной шестерни винтового типа. В ней находится отверстие со шлицами, в которое вставляется хвостовик трамблёра. Стоит также отметить, что распределитель зажигания ВАЗ бывает двух типов – контактный и бесконтактный (с датчиком Холла).
Распространенные неисправности трамблера
Сложная конструкция, обилие мелких элементов обусловливают большое разнообразие неполадок, которые могут возникнуть в работе трамблера. Рассмотрим наиболее часто встречающиеся из них:
- повреждение крышки — проявляется нестабильностью работы двигателя, его дерганием, провалами оборотов, во влажную погоду — глохнущим мотором. Неполадки могут быть механическими (трещины, сколы, попадание влаги внутрь крышки) либо химическими (окисление скрытых под крышкой контактов);
- перегорание предохранителя бегунка — в результате становится невозможна передача электричества на катушку зажигания;
- выход из строя конденсатора, приводящий к подаче на свечи избыточного напряжения;
- нарушение геометрии вращения вала, его заклинивание либо прогиб, повреждение корпуса трамблера — являются следствием серьезных механических повреждений, требуют полной замены вышедшей из строя детали.
- вакуумный регулятор зажигания — приходит в негодность при разрыве либо загрязнении диафрагмы.
Отметим, что это лишь наиболее распространенные неисправности — на практике можно столкнуться и с другими проблемами, выявить которые сможет только специалист.
Из чего состоит устройство
Компоненты трамблера – это целый мир. Каждый из элементов играет важную роль в функционировании не только распределителя, но и всей системы зажигания. Рассмотрим основные детали, влияющие на работу устройства.
| 1. Ротор | Этот компонент функционирует в тандеме с шестерней распредвала. |
| 2. Прерыватель | Деталь содержит кулачковую муфту, функционирующую в комплекте с центробежной муфтой. |
| 3. Бегунок | Обязательный элемент, фиксируемый к валу. Он вращается одновременно с валом. |
| 4. Катушка | Деталь имеет двойную обмотку, обязательный элемент электрики. |
| 5. ВК | Регулятор вакуумный, четко обеспечивающий опережение зажигания. Основным компонентом ВК, в свою очередь, является конденсатор, поглощающий части заряда и защищающий контакты от возможного оплавления. |
ВК-контроллер – это регулятор, способный оказывать влияние на УОЗ
Особенно это важно бывает, когда меняется нагрузка автомобильной силовой установки. Отдельно вносятся коррективы в работу компонентов распределительного устройства. Схема вакуумного регулятора опережения зажигания
Схема вакуумного регулятора опережения зажигания
Специалисты рекомендуют определять производительность с помощью дросс-заслонки.
По сути, ВК-контроллер являет собой закрытую полость. Внутри конструкции имеется диафрагма, обеспечивающая наилучшие рабочие характеристики. Одна из полостей направлена в сторону карбюратора.
В процессе разрядки диафрагма устремляется вперед и от этого сжимается диск подвижного типа, а также кулачок-прерыватель. По текущей ситуации, корректируется время срабатывания.
Распределитель способен видоизменять искрообразовательный момент, оказывая таким образом на действующие характеристики силовой установки влияние.
В распределителях определенных видов нередко устанавливается октан-корректор. Компонент отвечает за скорость вращения валика.

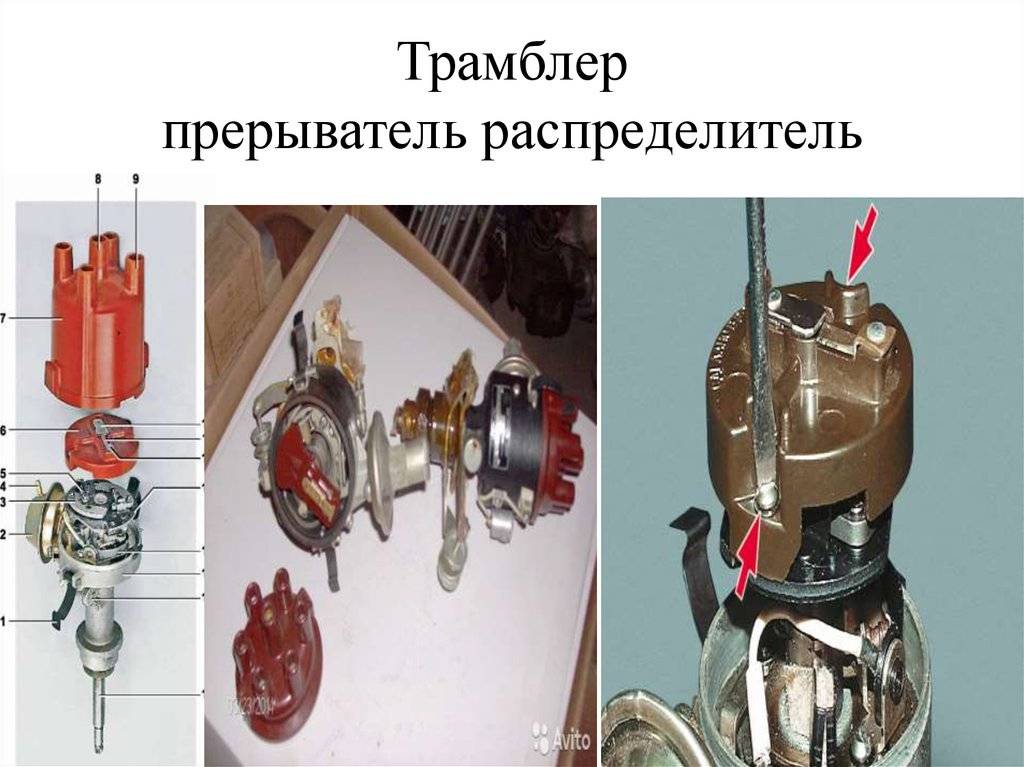

Трамблер и его устройство
Примечательно, что на самых первых моделях трамблера октан-корректор регулировался вручную. Это добавляло лишние хлопоты водителям. Современные компоненты функционируют полностью автоматически.
Октан-корректор трамблера – элемент важнейший, иначе бы его не ставили. Нормально функционировать без него определенный вид распределителя не может. Именно этот регулятор меняет УОЗ, если владельцем заливается топливо с другим ОЧ.
Что касается самой конструкции регулятора, то внешне октан-корректор напоминает две пластинки, наделенные еще стрелкой. На последней имеются особые риски, посредством которых регулируется УОЗ. Кстати, такая же стрелка монтируется и на силовую установку.
Каким бы ни был идеальным трамблер автомобиля, время, технический прогресс и стремление человека повысить эксплуатационный комфорт не стоят на месте. Бесконтактная система зажигания, это, безусловно, шаг вперед.
Она является конструктивным продолжением контактно-транзисторной системы зажигания. Отличие – вместо прерывающей и размыкающей контактной группы установлен датчик бесконтактного типа.
Новая система сегодня штатно устанавливается на все известные иномарки, некоторые модели отечественных авто. Преимущества этой системы перед старой налицо: снижается в несколько раз расход топлива, уменьшается количество выбросов, повышается мощность силовой установки. Благодаря новой системе зажигания лучше и качественнее сгорает также топливно-воздушная смесь.
Бесконтактная система зажигания схема
Бесконтактная система зажигания включает в свой состав ряд элементов, среди которых наиглавнейшее значение имеет, конечно же, трамблер. Он соединяется со свечами и интегрируется с катушкой зажигания. Для этого используются специальные бронепровода.
Классический принцип функционирования БСЗ представлен в таблице ниже.
| 1 | При вращении коленчатого вала двигателя датчик-распределитель формирует импульсы напряжения и передает их на транзисторный коммутатор. |
| 2 | Коммутатор создает импульсы тока в цепи первичной обмотки катушки зажигания. |
| 3 | В момент прерывания тока индуцируется ток высокого напряжения во вторичной обмотке катушки зажигания. |
| 4 | Ток высокого напряжения подается на центральный контакт распределителя. |
| 5 | В соответствии с порядком работы цилиндров двигателя ток высокого напряжения подается по проводам высокого напряжения на свечи зажигания. |
| 6 | Свечи зажигания осуществляют воспламенение топливно-воздушной смеси. |
Что касается корректировки УОЗ, то за это в бесконтактной системе в ответе бывает РОЗ. В ходе изменения нагрузки на мотор, регулирование УОЗ уже осуществляет ВК-регулятор.
Таким образом, зная содержимое трамблера, принцип его функционирования, назначение и преимущества, можно многое понять для себя.
Бесконтактный датчик-прерыватель для иномарок
Владельцы иномарок могут приобрести простое приспособление от UltraSpark, Pertronix или AccuSpark, позволяющее быстро «превратить» стандартную систему зажигания в бесконтактную. В комплект поставки такого устройства входят:
- Индукционный датчик-прерыватель.
- Триггерное пластиковое кольцо с запрессованными в него неодимовыми магнитами (по количеству цилиндров двигателя).
- Инструкция по монтажу и схема подключения.
По утверждению производителей монтаж бесконтактного датчика-прерывателя (БДП) занимает не более 30 минут:
- Снимаем крышку трамблера и бегунок.
- Демонтируем контактную группу механического прерывателя и искрогасящий конденсатор.
- Устанавливаем БДП и выводим его провода через отверстие в корпусе.
- Надеваем на ось ротора триггерное кольцо.
- Возвращаем на место бегунок и крышку трамблера.
- Подсоединяем провода от установленного датчика к катушке зажигания в соответствии со схемой.
Важно! Зная модель трамблера можно подобрать бесконтактный модуль-прерыватель, практически, для любой марки транспортного средства иностранного производства. Несомненными достоинствами БДП являются:
Несомненными достоинствами БДП являются:
- Невысокая стоимость.
- Простота установки.
- Возможность использования со стоковыми трамблерами и высоковольтными катушками конкретной марки автомобиля.
Основные узлы трамблера и описание его работы
Устройство трамблера Ваз классика
Устройство
Трамблер собран в корпусе. Внутри него на подшипнике смонтирована контактная группа: подвижный и неподвижный контакты или датчик Холла (для бесконтактного зажигания). Для коррекции угла опережения вакуумный регулятор может поворачивать контактную группу на небольшой угол относительно корпуса. Снизу корпуса на винтах закреплен конденсатор. В центре корпуса на втулках установлен приводной валик. Его низ имеет шлицы, которыми он зацепляется с шестерней привода. В верхней части валика расположены кулачки привода контактов (для контактного зажигания) или стальной стакан с четырьмя прорезями- экран (для бесконтактного зажигания). На самом верху, на стальной площадке, установлены два грузика и две пружины центробежного регулятора зажигания. Сверху двумя винтами привинчен пластиковый корпус с подвижным контактом и помехоподавительным сопротивлением распределителя высокого напряжения (бегунок). Вся конструкция закрывается крышкой на двух пружинных защелках. Корпус и крышка имеют выступ и паз, чтобы совмещались только в одном положении. В крышке имеются контактные клеммы проводов высокого напряжения от свечей зажигания и от катушки зажигания. Трамблер закреплен на блоке двигателя с помощью шпильки, гайки и прижимной шайбы. Для регулировки угла опережения зажигания корпус можно поворачивать относительно блока.
Работа
Трамблер через привод связан с коленвалом двигателя и вращается вместе с ним. За два полных оборота коленчатого вала валик трамблера делает один оборот. Это из-за того, что двигатель у нас четырехтактный. Устанавливая трамблер на место, валик ориентируют в строгом соответствии с порядком работы двигателя. Сделано так для того, чтобы контакты размыкались и искра на свече проскакивала тогда, когда поршень каждого цилиндра, сжимая горючую смесь, не дошел до верхней мертвой точки (ВМТ) на несколько миллиметров. Это называют опережением зажигания. При увеличении числа оборотов расстояние должно быть увеличено, а при уменьшении уменьшено, что и выполняет центробежный регулятор. Его грузики под влиянием центробежной силы, которая тем больше, чем выше обороты двигателя, расходятся в стороны и сдвигают кулачки относительно валика, делая зажигание более «ранним». При уменьшении оборотов двигателя пружины возвращают грузики на место и зажигание становится «позднее». Это необходимо для повышения мощности и экономичности двигателя. Кроме центробежного, на трамблере установлен еще и вакуумный регулятор опережения зажигания. Его функция- делать зажигание «раньше» при малых углах открытия дроссельной заслонки и «позже» при резком открытии дросселя. На холостом ходу и на полном «газу» вакуумник не работает. Настраиваются регуляторы только на стендах, поэтому, менять настройки самостоятельно не нужно.
Характеристика трамблера
Устройство и обозначение компонентов механизма
Предназначение
Как известно, работа силового агрегата основана на правильном сгорании горючей смеси из бензина и воздуха. Для этого в системе зажигания генерируется высоковольтный импульс, который впоследствии передается на свечи посредством катушки зажигания. Уже на свечах, как видно по фото, осуществляется формирование искры, которая способствует сгоранию топливовоздушной смеси, в результате чего двигатель может нормально работать. Так в целом можно описать принцип работы силового агрегата. Что такое трамблер в автомобиле?
Это элемент, который необходим для нормального выполнения всех процессов, описанных ниже. Если говорить конкретно о его роли в работе системы зажигания, то необходимо отметить, что этот элемент:
Способствует образованию искры в результате размыкания контактов
Если брать во внимание более современные модели транспортных средств, то в этом случае данную задачу выполняет датчик Холла, но об этом позже.
Привод устройства передает образованный в катушке импульс на ту или иную свечу.
Благодаря прерывателю и его приводу осуществляется изменение начала момента появления искры, здесь все зависит от режимов работы силового агрегата, а также используемого бензина.
Позволяет обеспечить необходимое накопление и разряд энергии.. Прерыватель зажигания для автомобиля
Прерыватель зажигания для автомобиля
Принцип работы
Следующий вопрос — принцип работы трамблера. Основой функционирования считается связь прерывателя с коленвалом силового агрегата. В тот момент, когда поршень первого цилиндра попадает в положение верхней мертвой точке, происходит размыкание контактов устройства, а в катушке начинает образовываться большое напряжение. Данный импульс впоследствии направляется через бегунок трамблера, который находится в крышке, на свечку. Здесь топливовоздушная смесь сгорает, а коленвал продолжает вращаться.
Устройство
Как работает трамблер на контактном или бесконтактном электронном зажигании, мы разобрались, теперь рассмотрим устройство этого механизма.
Итак, основные его компоненты:
- Привод. Привод распределителя представляет собой шлицевой вал, зацепляющийся с шестеренкой распределительного вала.
- КЗ с двойной обмоткой.
- Непосредственно прерыватель, внутри которого расположены две муфты — центробежная и кулачковая, а также контактная группа.
- Бегунок, установленный на валу привода сцепления и вращающийся с этим элементом.
- Прокладка трамблера, позволяющая герметизировать устройство.
- Крышка трамблера. От этого компонента выводятся высоковольтные кабеля к свечам зажигания.

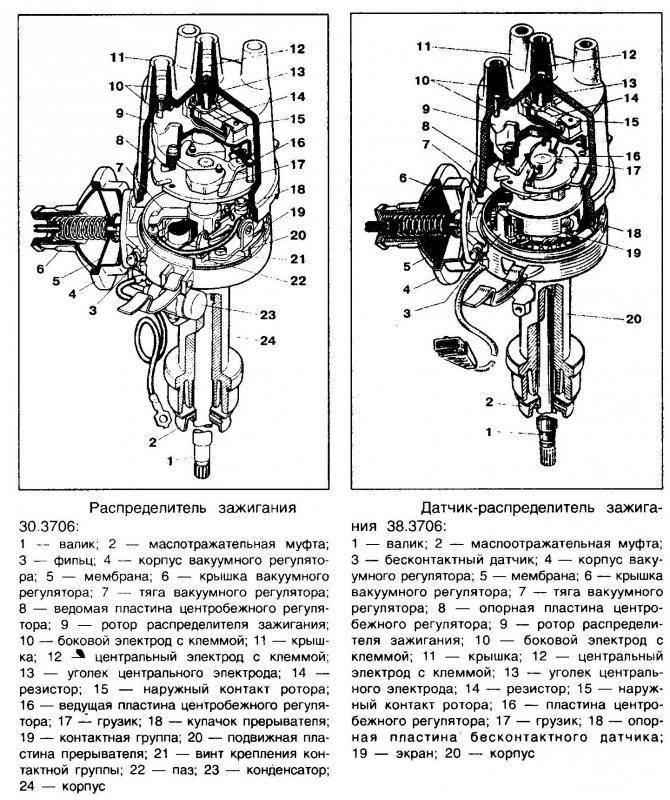

Устройство трамблера с обозначением всех деталей
Распространенные неисправности трамблера
Сложная конструкция, обилие мелких элементов обусловливают большое разнообразие неполадок, которые могут возникнуть в работе трамблера. Рассмотрим наиболее часто встречающиеся из них:
- повреждение крышки — проявляется нестабильностью работы двигателя, его дерганием, провалами оборотов, во влажную погоду — глохнущим мотором. Неполадки могут быть механическими (трещины, сколы, попадание влаги внутрь крышки) либо химическими (окисление скрытых под крышкой контактов);
- перегорание предохранителя бегунка — в результате становится невозможна передача электричества на катушку зажигания;
- выход из строя конденсатора, приводящий к подаче на свечи избыточного напряжения;
- нарушение геометрии вращения вала, его заклинивание либо прогиб, повреждение корпуса трамблера — являются следствием серьезных механических повреждений, требуют полной замены вышедшей из строя детали.
- вакуумный регулятор зажигания — приходит в негодность при разрыве либо загрязнении диафрагмы.
Отметим, что это лишь наиболее распространенные неисправности — на практике можно столкнуться и с другими проблемами, выявить которые сможет только специалист.
Устройство
Принцип работы системы зажигания заключается в накоплении и преобразовании катушкой зажигания низкого напряжения (12В) электрической сети автомобиля в высокое напряжение (до 30000В), распределении и передаче высокого напряжения к соответствующей свече зажигания и образовании в нужный момент искры на свече зажигания.
В работе системы зажигания можно выделить следующие этапы: накопление электрической энергии, преобразование энергии, распределение энергии по свечам зажигания, образование искры, воспламенение топливно-воздушной смеси.
Механический прерыватель осуществляет непосредственное управление процессом накопления (первичной цепью) и отвечает за замыкание/размыкание питания первичной обмотки. Контакты прерывателя можно увидеть, заглянув под крышку распределителя. Пластичная пружина подвижного контакта прижимает его к недвижимому контакту. Их размыкание выполняется только на короткий срок, а конкретно, в момент, когда набегающий кулачок валика привода оказывает давление на молоточек подвижного контакта.
К контактам подключен конденсатор, который не даёт им обгорать. Электроразряд поглощается и искрение уменьшается. Параллельно в цепи создаётся низкое напряжение обратного тока, которое положительно сказывается на исчезновении магнитного поля.
Прерыватель находится в корпусе распределителя зажигания, и это части классической системы зажигания.
Ещё один важный узел – центробежный регулятор опережения зажигания, механизм, предназначенный для автоматического изменения угла опережения зажигания в зависимости от числа оборотов коленчатого вала двигателя.
Центробежный регулятор размещён внутри корпуса прерывателя-распределителя.
Как правило, он работает совместно с вакуумным регулятором, оба являются составной частью прерывателя-распределителя. Называется он центробежным от вида силы, использующейся для реализации изменения опережения.
На приводном валу прерывателя расположена пластина, на которой размещены два грузика. Грузики свободно сидят на осях и стянуты пружинами. Причём пружины обладают разной жёсткостью, что необходимо для предотвращения резонанса. При этом, кулачок прерывателя и планка с двумя продольными прорезями надеты на верхнюю часть приводного валика. В продольные прорези планки входят штифты грузиков.
Вращение передаётся от приводного валика к кулачку через грузики, штифты и планку с прорезями. Чем быстрее вращается приводной вал, тем больше расходятся грузики, тем на бо́льший угол проворачивается кулачок по ходу вращения относительно контактной группы прерывателя. С увеличением оборотов угол опережения зажигания увеличивается. С уменьшением числа оборотов центробежная сила уменьшается, пружины стягивают грузики, кулачок поворачивается против хода его вращения, контакты прерывателя замыкаются позже и угол опережения зажигания уменьшается.
Если на двигателе применено бесконтактное электронное зажигание — тогда вместо кулачка проворачивается экран бесконтактного датчика момента искрообразования.
Если механический прерыватель оборудован транзисторным коммутатором, то, в этом случае, он управляет только им, а тот, в свою очередь, отвечает за управление процессом накопления энергии. Такая конструкция существенно превосходит аналогичные устройства без транзисторного коммутатора, так как здесь контактный прерыватель более надежный, чему способствует протекание сквозь него тока меньшей силы, а значит, пригорание контактов во время размыкания практически полностью исключается. Соответственно, конденсатор, параллельно подключенный к контактам прерывателя, тут просто не нужен, а в остальном – система полностью идентична классическому варианту. Обе системы, имеющие механический прерыватель, обладают общим названием — «контактные системы зажигания».
Системы с транзисторным коммутатором, оборудованные бесконтактным датчиком (импульсным генератором), могут быть индуктивного типа, основанными на эффекте Холла или относиться к оптическому типу. В данном случае, место механического прерывателя занимает импульсный датчик-генератор с преобразователем сигналов, который, посредством транзисторного коммутатора, осуществляет управление накопителем энергии. Как правило, датчик-генератор расположен внутри распределителя, конструкция которого ничем не отличается от конструкции аналогичной детали в контактной системе, поэтому указанный узел получил название «датчика-распределителя».
Неисправности устройства
Замена и ремонт трамблера на отечественной «шестерке» осуществляется в случае некорректной работы механизма.
Рекомендуем: Замена топливного фильтра на Volkswagen passat b3, b5, b6: фото и видео
Ниже приведены основные симптомы поломок, которые свидетельствуют о возможных неисправностях:
- Транспортное средство дергается во время езды. Причем эти дерганья вовсе нехарактерны для авто.
- Мотор в целом не заводится.
- При попытке разогнать автомобиль машина также может дергаться, а сам процесс разгона занимает достаточно много времени, при этом мотор может детонировать — стучат поршневые кольца.
- Повышенный расход горючего.
Как видите, в целом признаки схожи с теми, которые проявляются при неверно выставленном зажигании
Разумеется, если появились такие симптомы, нельзя точно утверждать, что неисправность кроется именно в трамблере, однако диагностике этого узла также нужно уделить внимание
Что касается непосредственно поломок, которые могут вынудить автовладельца произвести ремонт или замену механизма, то они следующие:
- Износился и перегорел бегунок узла.
- Проблема заключается в самой крышке — на ней могли перегореть контакты.
- Поломка датчика Холла. Проблема может быть связана не только с поломкой контроллера, но и при наличии плохого контакта на штекере регулятора.
- Еще одной причиной, с которой отечественные водители сталкиваются довольно часто, является подшипник трамблера. Он долгой эксплуатации он мог разболтаться, но его также могло просто заклинить.
- Наличие механических повреждений, в том числе трещин на крышке.
- В распределительный узел попадает моторная жидкость, обычно проблема связана с герметичностью крышки.
Подгорание из-за чересчур мощного искрообразования
Большой минус, недостаток КГ – это процесс искрения, от которого невозможно избавиться никак. Однако можно добиться значительной минимизации искроотдачи путем подключения конденсатора. Да, и обязательно выставлять правильный зазор.
Подробнее о зазорах трамблера в отечественных версиях авто, можно прочитать в таблице.
| Модель ДВС | Трамблер | Зазор контактов, мм | УЗСК, град. |
| Ваз 2101-2106 | Р-125 или Р-125Д | 0,4 плюс/минус 0,03 | 55 плюс/минус 3 |
| ЗМЗ-24 «Волга» | Р-119Б | 0,4 плюс/минус 0,05 | 39 плюс-минус 3 |
| УМЗ-412 «Москвич» | Р-118, Р-147 | 0,4 плюс/минус 0,05 | 43 плюс/минус 4 |
| МеМЗ-968, -966 | Р-114, Р-114Б | 0,4 плюс/минус 0,05 | 43 плюс/минус 4 |
Статья в тему: Причины разрядки автомобильного аккумулятора из-за генератора
Специалисты утверждают, что если увеличить зазор выше стандартных значений, можно избавиться от искрения. Другими словами, если подгорают контакты распределителя, увеличение зазора будет оптимальной мерой для устранения проблемы. Однако и на это найдутся свои недостатки. А в частности, уменьшается угол, что приводит к уменьшению напряжения добавочного тока.
Зазоры КГ и их регулировка
Несложно догадаться – при неправильно установленном зазоре КГ и сильном искрении, можно добиться нормализации, если немного увеличить зазоры между контактами, но ненамного.
Чрезмерное искрение, напомним, может наблюдаться не только в КГ распределителя, но и на роторе. При вращении трамблера высоковольтажный ток передается от центрального контакта к боковому. И в данном случае, если произвести настройку неправильно, можно значительно уменьшить напряжение добавочного, вторичного напряжения.
Неисправности
О том, что имеют место неисправности трамблера, свидетельствуют следующие признаки:
Когда искра на центральном проводе есть, но отсутствует на свечных проводах, это говорит о пробое бегунка.
- автомобиль периодически дергается при движении;
- нестабильная работа мотора на холостом ходу;
- мотор совсем не заводится;
- слышен стук пальцев поршней в процессе набора скорости;
- снизилась динамика набора скорости;
- увеличился расход топлива.
В большинстве случаев причинами поломки трамблера становятся:
Пробой крыши и катушки зажигания происходит по причине больших зазоров в контактах крышки трамблера и бегунка, свечей и плохих подсвечников.
- прогорание бегунка;
- окисление или замыкание контактов под крышкой;
- пробой крышки трамблера;
- поломка одного из датчиков;
- проблемы с подшипником вала и другие неполадки.
В каждом из данных случаев требуется замена. Но при этом практически для любого автомобиля можно менять не весь трамблер, а только вышедшую из строя его часть, что является преимуществом, поскольку существенно удешевляет ремонт. Самой элементарной проверкой трамблера это визуальная оценка состояния бегунка, контактов и крышки.
В бесконтактном трамблере, основной неисправностью является выход из строя датчика холла или индуктивного датчика.
Для проверки системы зажигания и трамблера в том числе, наблюдают за искрой на выкрученной свече, запустив двигатель. В гаражных условиях также можно проверить, используя измерительные приборы или индикаторы.
К часто выходящим их строя деталям также относится конденсатор трамблера. Он способствует увеличению напряжения подаваемого на свечи зажигания в момент запуска двигателя. И чтобы его проверить нужно его отсоединить и притронутся к «массе», и если слышится характерный треск и наблюдается падение напряжения – конденсатор рабочий, если этого не происходит деталь на замену.
Трамблер – это всегда разборный узел, который можно отключить, вынуть из автомобиля, разобрать на составляющие, обнаружить проблему и устранить ее методом замены поврежденной детали.
Устройство и принцип работы прерывателя распределителя или трамблера — видео
Одна из важнейших частей бензинового двигателя – это трамблер, официальное название прерыватель-распределитель зажигания.
Благодаря трамблеру электрические импульсы подаются на каждую свечу отдельно. Вследствие чего, производится разряд и соответствующие воспламенение топливной смеси, в каждой камере поршня. Характер работы до нынешних времен мало чем отличается от первых прототипов.
Может меняться тип устройства, его размеры, габариты, «посадка» в моторном отсеке, но не изменится задача, распределять разряды по цилиндрам. Учитывайте, что в авто гораздо больше одного цилиндра, почему и требуется распределительный механизм, равномерно разделяющий заряд по «отсекам».
Запомните главное, функционирование некоторых ДВС бензинового или газового цикла, невозможно без трамблера. В современных машинах стараются избавляться от них, виду не надежности. Меняют на индивидуальные катушки (модули зажигания), прикрепляющиеся к свечке отдельно или попарно. Как уже поняли, оформлены они в модули, где находится от двух до четырех катушек. Избавившись от распределителя, ток стали подавать напрямую с ЭБУ через транзисторные ключи, которые поочередно передавали 12 В на катушки.
С последних импульсы «уходили» на свечу. Управляют катушками в таком случае контролеры. ЭБУ благодаря различным датчикам получает и анализирует сведения по двигателю, и уже на основании этого подает нужный сигнал к модулю. Оснащаются такими модулями зажигания, современные модели от производителей Мерседес, БМВ, Шкода, Ситроен, Пежо, Хонда, Субару и других.
Исключение составляют дизельные агрегаты, как известно, для воспламенения искра не требуется. Поджег, происходит благодаря сжатию воздуха и дизеля. Такой принцип работы для «бензина» не уместен, потому что в случае сжатия последнего, произойдет банальный взрыв.
Что такое трамблер
Трамблер – это прерыватель-распределитель зажигания в системе зажигания бензинового двигателя, который отвечает за искрообразование. Как правило, данное решение встречается на двигателях с карбюратором, которые не имеют электронного управления впрыском и зажиганием.
Основная задача трамблера сводится к подаче напряжения на ВВ-провода свечей зажигания в тот момент, когда поршень в цилиндре полностью сжал топливно-воздушную смесь (завершен такт сжатия)
При этом важно, чтобы поджиг топливно-воздушной смеси в цилиндрах был реализован своевременно для максимальной отдачи энергии топливного заряда на поршень и полноценного сгорания топлива
В свою очередь, трамблер выполняет следующие функции:
- отвечает за искрообразование на свечах;
- замыкает и размыкает контакты прерывателя;
- распределяет напряжение на нужную свечу;
- накапливает энергию в бобине;
- изменяет момент искрообразования (с учетом режима работы мотора).
Установлен трамблер в подкапотном пространстве, находится в непосредственной близости к ГБЦ. При помощи высоковольтных бронепроводов трамблер соединен с катушкой зажигания и свечами зажигания. Также есть низковольтный провод трамблера, подключенный к бобине. В целом решение простое и надежное, однако, в процессе эксплуатации автомобиля нужно учитывать отдельные нюансы.
Зачем это нужно?
Распределитель зажигания находится в подкапотном пространстве. Обнаружить его не так уж сложно: внешне он напоминает небольшую круглую капсулу, к которой подводится пучок высоковольтных проводов. Как правило, распределитель можно обнаружить около катушки зажигания, но на некоторых машинах он находится в других точках подкапотного пространства.
Для чего же он нужен? Вспоминая школьный курс физики, можно вспомнить, что поршневой четырехтактный двигатель работает за счет поршней, располагающихся в цилиндрах. В разные моменты времени цилиндры могут занимать различное положение, которое соответствует их такту.
Чтобы поршень двигался, а не стоял на месте, необходимо, чтобы в нужный момент времени топливная смесь, состоящая из бензина и воздуха, поджигалась, а уже за счет ее расширения поршень толкался в нужную сторону.
Искра, которая подается через катушку зажигания на свечу, нужна не все время, а лишь в те моменты, когда смесь уже полностью наполнила цилиндр. Если поджиг произойдет слишком поздно или рано, двигатель уже не будет иметь максимальную эффективность, и его общий КПД упадет.
