Датчик Холла – принцип работы из школьного курса физики

Типы и сфера применения

Несмотря на разнообразие элементов, применяющих эффект Холла, условно их можно разделить на два вида:

  • Аналоговые, использующие принцип преобразования магнитной индукции в напряжение. То есть, полярность, и величина напряжения напрямую зависят от характеристик магнитного поля. На текущий момент этот тип приборов, в основном, применяется в измерительной технике (например, в качестве, датчиков тока, вибрации, угла поворота).

    Датчики тока, использующие эффект Холла, могут измерять как переменный, так и постоянный ток

  • Цифровые. В отличие от предыдущего типа датчик имеет всего два устойчивых положения, сигнализирующих о наличии или отсутствии магнитного поля. То есть, срабатывание происходит в том случае, когда интенсивность магнитного поля достигла определенной величины. Именно этот тип устройств применяется в автомобильной технике в качестве датчика скорости, фазы, положения распределительного, а также коленчатого вала и т.д.

Следует отметить, что цифровой тип включает в себя следующие подвиды:

  • униполярный – срабатывание происходит при определенной силе поля, и после ее снижения датчик переходит в изначальное состояние;
  • биполярный – данный тип реагирует на полярность магнитного поля, то есть один полюс производит включение прибора, а противоположный – выключение.

Внешний вид цифрового датчика Холла Как правило, большинство датчиков представляет собой компонент с тремя выводами, на два из которых подается двух- или однополярное питание, а третий является сигнальным.

Как проверить датчика Холла на работоспособность

Для проверки датчика можно собрать несложную схему, для которой, кроме самого датчика, понадобятся:

  • источник питания на нужное напряжение;
  • резистор сопротивлением около 1 кОм;
  • светодиод;
  • магнит.

Если светодиода нет, то вместо него (и токоограничивающего резистора) можно использовать мультиметр (цифровой или стрелочный) в режиме измерения напряжения.

К источнику питания особых требований не предъявляется – токи в схеме совсем небольшие. Его напряжение должно быть в пределах напряжения питания проверяемого датчика. Светодиод подключается анодом к плюсу источника напряжения, катодом к выходу проверяемого устройства, так как датчик обычно выполняется с открытым коллектором (но лучше проверить по даташиту).

Порядок проверки зависит от типа тестируемого устройства.

  1. Чтобы проверить униполярный цифровой датчик, надо поднести к нему магнит одним полюсом. Светодиод должен загореться (отклониться стрелка стрелочного вольтметра или измениться скачком показания цифрового тестера). При удалении магнита на значительное расстояние схема должна прийти в исходное положение. Если датчик не сработал, надо перевернуть магнит другим полюсом и повторить процедуру. Если светодиод вспыхнул, значит, датчик исправен. Если успеха добиться не удалось ни в одном положении магнита, устройство к работе непригодно.
  2. Биполярный цифровой датчик проверяется по похожей методике, только светодиод загорается при одном положении магнита, и не гаснет при удалении источника магнитного поля. На дальнейшие манипуляции тем же полюсом схема реагировать не должна. Если перевернуть магнит и поднести его к датчику в противоположной полярности, то светодиод должен погаснуть. Это говорит об исправности проверяемого устройства. Если схема работает не так, значит, датчик вышел из строя.
  3. Омниполярный цифровой датчик Холла проверяется таким же образом, как и униполярный, но срабатывать магниточувствительное устройство должно при любом положении магнита.

Аналоговые датчики проверяются по той же методике, что и цифровые, но напряжение на выходе должно меняться не скачком, а плавно по мере возрастания магнитной силы (например, приближения постоянного магнита или увеличения тока в обмотке электромагнита).

С практической стороны интересен вопрос, как проверить датчик Холла, установленный в системе бесконтактного зажигания автомобиля. Для этого надо снять разъем с датчика и собрать указанную схему прямо на штырьках.

Здесь также светодиод можно заменить мультиметром. Проворачивая коленвал автомобиля вручную, можно наблюдать периодические вспышки LED или изменения выходного напряжения от нуля до приблизительно напряжения бортсети авто. Альтернативный способ проверки в гаражных условиях – временная замена устройства на заведомо исправный запасной датчик.

Датчик Холла нашел широкое применение в бытовой и промышленной технике. Проверить его на исправность несложно, если есть понимание принципа его работы.

Что такое герконовый датчик и где он применяется?

Что такое индуктивный бесконтактный датчик, его устройство и принцип работы

Что такое термистор, их разновидности, принцип работы и способы проверки на работоспособность

Что такое компаратор напряжения и для чего он нужен

Как работает микросхема TL431, схемы включения, описание характеристик и проверка на работоспособность

Как подключить и настроить датчик движения для управления освещением: электрические схемы подключения и настройка датчика

Назначение ДХ в системе зажигания автомобиля

Разобравшись с принципом действия элемента Холла, рассмотрим, как используется данный датчик в системе бесконтактного зажигания линейки автомобилей ВАЗ. Для этого обратимся к рисунку 5.

Рис. 5. Принцип устройства СБЗ

Обозначения:

  • А – датчик.
  • B – магнит.
  • С – пластина из магнитопроводящего материала (количество выступов соответствует числу цилиндров).

Алгоритм работы такой схемы выгладит следующим образом:

  • При вращении вала прерывателя-распределителя (движущемуся синхронно коленвалу) один из выступов магнитопроводящей пластины занимает позицию между датчиком и магнитом.
  • В результате этого действия изменяется напряженность магнитного поля, что вызывает срабатывание ДХ. Он посылает электрический импульс коммутатору, управляющему катушкой зажигания.
  • В Катушке генерируется напряжение, необходимое для формирования искры.

Казалось бы, ничего сложного, но искра должна появиться именно в определенный момент. Если она сформируется раньше или позже, это вызовет сбой в работе двигателя, вплоть до его полной остановки.

Проявление неисправности и возможные причины

Нарушения в работе ДХ можно обнаружить по следующим косвенным признакам:

  • Происходит резкое увеличение потребления топлива. Это связано с тем, что впрыск топливно-воздушной смеси производится более одного раза за один цикл вращения коленвала.
  • Проявление нестабильной работы двигателя. Автомобиль может начать «дергаться», происходит резкое замедление. В некоторых случаях не удается развить скорость более 50-60 км.ч. Двигатель «глохнет» в процессе работы.
  • Иногда выход из строя датчика может привести к фиксации коробки передач, без возможности ее переключения (в некоторых моделях импортных авто). Для исправления ситуации требуется перезапуск мотора. При регулярных подобных случаях можно уверенно констатировать выход из строят ДП.
  • Нередко поломка может проявиться в виде исчезновения искры зажигания, что, соответственно, повлечет за собой невозможность запуска мотора.
  • В системе самодиагностики могут наблюдаться регулярные сбои, например, загореться индикатор проверки двигателя, когда он на холостом ходу, а при повышении оборотов лампочка гаснет.

Совсем не обязательно, что перечисленные факторы вызваны выходом из строя ДП. Высока вероятность того, неисправность вызвана другими причинами, а именно:

  • попаданием мусора или других посторонних предметов на корпус ДП;
  • произошел обрыв сигнального провода;
  • в разъем ДП попала вода;
  • сигнальный провод замкнулся с «массой» или бортовой сетью;
  • порвалась экранирующая оболочка на всем жгуте или отдельных проводах;
  • повреждение проводов, подающих питание к ДП;
  • перепутана полярность напряжения, поступающего на датчик;
  • проблемы с высоковольтной цепью системы зажигания;
  • проблемы с блоком управления;
  • неправильно выставлен зазор между ДП и магнитопроводящей пластиной;
  • возможно, причина кроется в высокой амплитуде торцевого биения шестеренки распределительного вала.

Что такое датчик Холла?

Зачем нужен этот оптический датчик, как он выглядит, где он стоит в автомобиле, каковы симптомы поломки устройства? О том, как проверить датчик Холла, мы расскажем ниже, а для начала рассмотрим описание контроллера.

Местонахождение и функции

Итак, что такое датчик Холла? Это контрольный девайс, передающий на блок управления информацию о положении двух валов — коленчатого и распределительного. Для чего нужен датчик Холла? Устройство используется для контроля положения валов с целью определения оптимального положения ГРМ. Контроллер функционирует на основе эффекта Холла, большинство автолюбителей знают этот девайс, как датчик распределительного вала.

Где находится датчик Холла? Как правило, контроллер расположен в трамблере и отвечает за появление искры. Соответственно, он используется вместо контактов распределителя, то есть его установка возможна на бесконтактные системы зажигания.

Устройство датчика Холла достаточно простое:

  • магнит постоянного типа;
  • металлический экран, оснащенный несколькими технологическими отверстиями;
  • полупроводниковые пластины.

Виды

Датчик Холла в трамблере может относиться к одному из видов:

  1. Аналоговый вид. К такому типу относятся обычные преобразователи, который не могут изменить индукцию магнитного поля. Параметры, выдаваемые контроллером, будут зависеть от полярности, а также силы магнитного поля.
  2. Цифровые устройства, в них магнитное поле отсутствует. Принцип действия такого контроллера заключается в том, что когда параметр индукции достигает определенного значения, выдается логическая единица. В том случае, если значение не будет достигнуто нормы, выдается ноль. Основный минусом устройств цифрового типа является слишком низкая чувствительность.
  3. Оптические контроллеры. Они имеют более сложное устройство. В таких девайсах магнитное поле перемещается на прорези в металлическом экране, что способствует изменению разности потенциалов (автор видео о диагностике девайса — канал Автоэлектрика ВЧ).

Область применения

Что касается области применения, то такие преобразователи стали повсеместно использоваться с началом изготовления полупроводниковых пленок. Поначалу они имели довольно большие размеры, но с течением времени и развитием электроники преобразователи стали устанавливать в более компактные корпусы. Кроме того, сами корпуса стали оснащаться магнитными элементами, чувствительными деталями, а также микросхемами. На сегодняшний день контроллеры используются во многих отраслях промышленности — металлургии, машиностроении, авиастроении, а также в серодвигателях.

Что касается автомобилестроения, то в транспортных средствах этот контроллер используется в качестве размыкателя и замыкателя. На установленный девайс осуществляет воздействие магнит, установленный и вращающийся внутри распределителя. Преобразователь подает сигнал под воздействием этого магнита, соответственно, это способствует образованию искры для воспламенения горючей смеси в цилиндрах.

Принцип работы

Как работает датчик Холла? Девайс выдает сигналы в случае изменения разности потенциалов, появляющейся в проводнике при пересечении магнитного поля. С помощью магнита происходит образование магнитного поля, которое изменяется в том случае, если стальной зуб (репер) замыкает разъем. Сам зуб может быть расположен на зубчатом колесе распределительного вала или на задающем диске. При более быстром вращении распредвала девайс чаще отправляет сигнал (автор видео — канал Lty D).

Когда металлический зуб проходит через щель на валу, в системе происходит разность потенциалов, что способствует подаче сигнала на управляющий модуль (ЭБУ). В свою очередь, блок выявляет время впрыска и, соответственно, возгорания горючей смеси. В том случае, если силовой агрегат оснащен системой изменения фаз, контролер будет вмонтирован на клапана распределительного вала — как впускной, так и выпускной.

Что касается работающих дизельных двигателей, то в данном случае контроллер позволяет определить положение распределительного вала относительно коленчатого. Это позволяет обеспечить наиболее устойчивую работу мотора в любом режиме. Также следует отметить, что в дизельных агрегатах немного изменено устройство задающего диска — на нем имеются металлические зубчики для каждого цилиндра.

Как проверить работоспособность датчика Холла?

Есть разные способы, позволяющие проверить исправность датчика СБЗ, кратко расскажем о них:

  1. Имитируем наличие ДХ. Это наиболее простой способ, позволяющий быстро провести проверку. Но его эффективности может идти речь только в том случае, если не формируется искра при наличии питания на основных узлах системы. Для тестирования следует выполнить следующие действия:
  • отключаем от трамблера трехпроводной штекер;
  • запускаем систему зажигания и одновременно с этим «коротим» проводом массу и сигнал с датчика (контакты 3 и 2, соответственно). При наличии искры на катушке зажигания, можно констатировать, что датчик СБЗ потерял работоспособность и ему необходима замена.

Обратим внимание, что для выявления искрообразования высоковольтный проводок должен находиться рядом с массой

  1. Применение мультиметра для проверки. Это способ наиболее известный, и приводится в руководстве к автомобилю. Нужно подключить щупы прибора, как продемонстрировано на рисунке 7, и произвести замеры напряжения.

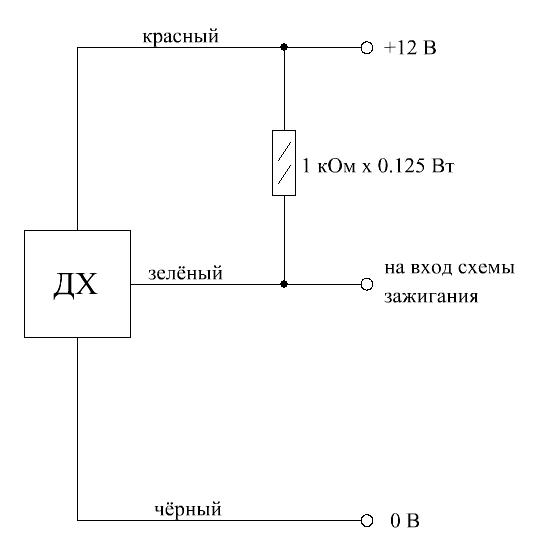

Схема подключения мультиметра для проверки ДХ

На исправном датчике напряжение будет колебаться в диапазоне от 0,4 до 11 вольт (не забудьте перевести мультиметр в режим измерения постоянного тока). Следует заметить, что проверка осциллографом будет намного эффективней. Подключается он таким же образом, как и мультиметр. Пример осциллограммы рабочего ДХ приведен ниже.

Осциллограмма исправного датчика Холла СБЗ

  1. Установка заведомо рабочего ДХ. Если в наличии имеется еще один однотипный датчик, или имеется возможность взять его на время, то данный вариант тоже имеет место на существование, особенно если первые два сделать затруднительно.

Ест еще один вариант проверки, по принципу напоминающий второй способ. Он может быть полезен, если под рукой нет измерительных приборов. Для тестирования понадобиться резистор номиналом 1,0 кОм, светодиод, например, из фонарика зажигалки и несколько проводков. Из всего этого набора собираем прибор в соответствии с рисунком 9.

Рис. 9. Светоиндикаторный тестер для проверки ДХ

Тестирование осуществляем по следующему алгоритму:

  1. Проверяем питание на датчике. Для этой цели подключаем (соблюдая полярность) наш тестер к клеммам 1 и 3 ДХ. Включаем зажигание, если с питанием все нормально, светодиод загорится, в противном случае потребуется проверять цепь питания (предварительно убедившись в правильном подключении светодиода).
  2. Проверяем сам датчик. Для этого провод с первой клеммы «перебрасываем» на вторую (сигнал с ДХ). После этого начинаем крутить распредвал (руками или стартером). Моргание светодиода засвидетельствует исправность ДХ. В противном случае, на всякий случай проверяем соблюдение полярности при подключении светодиода, и если оно выполнено правильно, — меняем датчик на новый.

Среди элементов радиоэлектроники, автоматики, а также измерительной техники, датчик Холла, принцип работы которого основан на одноименном эффекте, занимает особое место. Смысл упомянутого эффекта заключается в том, что при помещении проводника в магнитное поле появляется электродвижущая сила (ЭДС), направление которой будет перпендикулярным полю и току. Как же это используется в автомобиле?

Датчик Холла в автомобиле

Датчики стали использоваться в конструкции автомобиля в 60-70-е гг. прошлого столетия. Элементы применялись для распределения импульсов зажигания в бесконтактных системах. После появления впрыска бензина возникла необходимость точно определять момент подачи горючего, что обеспечивало снижение расхода и сокращение выбросов вредных веществ в атмосферу.

Сенсоры устанавливают на носке коленчатого вала, а также на торцевых кромках валов газораспределительного механизма (точка и метод крепления зависят от модели двигателя и производителя агрегата).

Функции

Устройство определяет:

  • взаимное положение деталей кривошипно-шатунного и газораспределительного механизмов, обеспечивая своевременную подачу топлива к форсункам;
  • позиционирование поршней в цилиндрах (по углу поворота коленчатого вала), поддерживая своевременную подачу импульсов тока к свечам системы зажигания.

Устройство определяет положение деталей механизмов.

Расположение и устройство

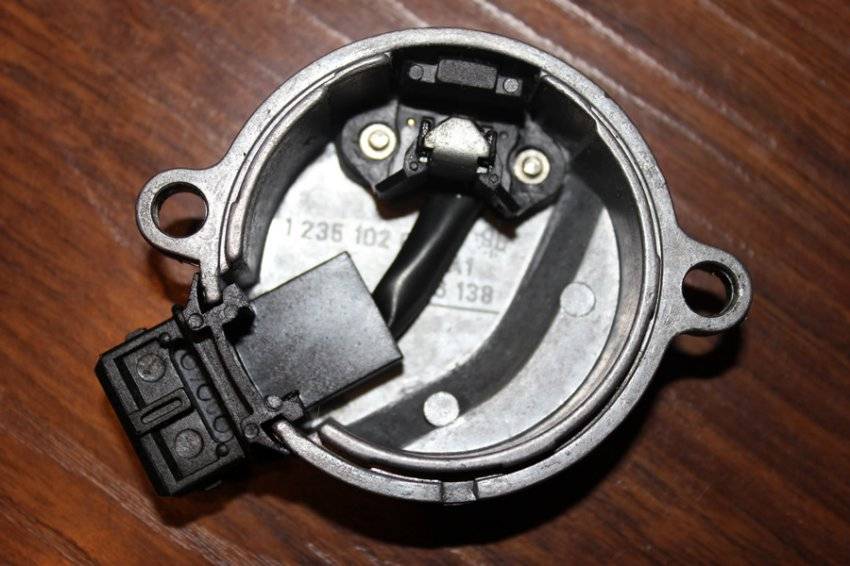

Классический датчик в распределителе зажигания состоит из пластикового корпуса с прокладкой, предотвращающей загрязнение внутренних поверхностей. В кожухе закреплены магнит и микросхема, между деталями имеется воздушный зазор в пределах 5–6 мм. В промежутке находится металлический диск с прорезями, вращающийся синхронно с коленчатым валом. На корпусе имеется разъем для коммутации электропроводки, оснащенный уплотнительным кольцом для защиты контактов от влаги, масляной взвеси и мелкодисперсной пыли.

Сенсор располагается:

  • внутри трамблера бесконтактной системы зажигания;
  • на передней крышке двигателя около шкива коленчатого вала с задающим диском;
  • на головке блока цилиндров (возле торца распределительного вала впускных либо выпускных клапанов).

Принцип работы датчика Холла

Система зажигания выполняет важную функцию – создание искры в цилиндрах с целью воспламенения топливной смеси в связи с чередованием работы двигателя. Ярко выражена эта система на карбюраторных автомобилях, в тот момент, как на инжекторных она всего лишь часть системы управления двигателем.

Разделить системы зажигания по принципу работы можно на три ступени (системы):

  • Контактная.
  • Бесконтактная.
  • Электронная.

OLYMPUS DIGITAL CAMERA

Как ни странно, несмотря на возраст с момента появления тех самых автомобилей, на которых и есть эта система широко распространены никак не худший и лучший варианты, а именно средний – система бесконтактного зажигания. И самым любопытным ее элементом является датчик холла, принцип работы которого мы и будем разбирать в этой статье. Кстати, это любопытное изобретение применяется не только с системе зажигания, но и в еще массе приборов и систем, но об этом несколько позже.

Назначение и устройство датчика Холла

Название датчик берет от фамилии своего изобретателя. Именно он заметил, что если в созданное каким-то образом магнитное поле поместить металлическую пластину пот электрическим напряжением, то такие действия вызовут появление импульсов и электроны в этой пластине примут траекторию отклонения перпендикулярно направления самого магнитного потока. В зависимости от полярности магнитного поля, а из еще школьного курса физики мы знаем, что полярности у любого магнита бывают положительными и отрицательными, соответственно + и -, изменяется направление отклонения от поля. Эдаким образом, изменяется плотность электронов с разных сторон этой самой пластинки, что само по себе создает разность потенциалов электродвижущей силы.

Принцип работы датчика Холла и лежит в мягком и ровном улавливании этой разницы, неизменно это как для системы зажигания ваших “Жигулей”, так и для космического ракета-носителя, на котором тоже приходится улавливать немало импульсов.

Особенности использования в автомобиле

В автомобиле действия этого датчика также распространяются на измерение импульсов. Конструктивно датчик Холла в автомобиле представляет собой набор элементов:

  • Постоянный магнит.
  • Стальной экран, имеющий несколько прорезанных ровных отверстий.
  • Полупроводниковые пластины.

Датчик действия импульсов принципиально основан на изменении индукции элемента, который очень чувствителен к этим изменениям. Когда изменяется индукция изменяется и зазор в том самом экране, то есть между ферромагнитным объектом и чувствительным элементом.

Все это отображает положение распределительного вала и коленчатого вала, что и обозначает момент подачи искры. Это простейший датчик.

Оптический прибор действия импульсов имеет несколько более сложное строение. Он имеет привод своего действия и берет начало в коленчатом валу. Этот датчик импульсов конструктивно объединён в одно целое с блоком распределителя в бесконтактной системе. Он напоминает своим видом на прерыватель. В этой системе на прорезанные отверстия стального экрана движется магнитное поле, благодаря чему повышается напряжение в системе полупроводников. Импульсы же возникают благодаря тому, что прорези идут не через одинаковое расстояние, а через разное, то есть они чередуются.

Проверка датчика на работоспособность

Когда появляется некая загвоздка в работе системы зажигания проконтролировать необходимо все элементы, и датчик Холла в этот перечень тоже входит. Ну, самый простой способ продиагностировать непосредственно датчик – заменить его на новый. Если неисправности в работе мотора пропали, то все ясно.

Если в запасе нет уже готового исправного датчик – не беда. Сделаем его сами. Все, что нам понадобится это кусок провода и колодка с тремя штекерами от распределителя зажигания. Также можно взять обычный мультиметр и проверить датчик, если датчик не работает, то тестер нам покажет менее половины одного Вольта. Еще один способ заключается в подведении концов любого провода к выводам коммутатора – если искра есть, то все нормально.

В целом придумать можно разные способы для проверки датчика Холла, однако, лучше при малейшем подозрении просто заменить его, отремонтировать его все равно в тысячу раз дольше и сложнее.

Датчик Холла – что это? Описание, принцип действия

Полное технически грамотное название – датчик положения на эффекте Холла.

Принцип действия этого устройства прост: помещая любой проводник с постоянным током в электромагнитное поле, в нём образуется разность потенциалов поперечного типа. Напряжение, наблюдаемое в этом проводнике, назвали в честь изобретателя – холловское.

В двигателях внутреннего сгорания датчик Холла нашёл большое применение. В распределителях зажигания на карбюраторных автомобилях он подавал сигнал момента искрообразования. Затем, на более новых моделях двигателей, его начали ставить у распределительного и коленчатого валов, где он фиксировал угол положения.

Физическое явление образования на гранях пластины напряжения открыл физик Американского Балтиморского Университета Э. Холл в 1879 году. Он поместил полупроводниковую пластину в магнитное поле и к её узким граням подвёл ток. А на широких гранях появлялось напряжение (от десятков микровольт до многих сотен милливольт).

Широкое применение устройств, с использованием эффекта Холла, началось с 1955 года. Именно в это время начали массово производиться полупроводниковые плёнки.

В семидесятых годах прошлого века начала бурно развиваться микроэлектроника. Датчик приобрёл миниатюрную форму, в котором помещался чувствительный элемент, магнит и микросхема. У него появилось три преимущества: минимизация; не изменяется момент измерения при изменении оборотов двигателя; при повороте ключа в выключателе зажигания электрический сигнал имеет определённую и стабильную величину, а не всплескообразную. Это положительный нюанс при работе в электрической сети автомобиля.

Недостатки датчика

Но у датчика Холла есть недостатки. На нём сильно сказываются электромагнитные помехи цепи питания. Также он менее надёжен магнитоэлектрического датчика и дороже его в производстве.

Работает датчик очень просто. Металлическая пластина (у бегунка или штифты распределительного и коленчатого вала) проходит через зазор датчика, шунтируется магнитный поток. На микросхеме индуктивность нулевая. Выходя из датчика, сигнал имеет большую степень и равен запитывающему напряжению.

Техническое состояние датчика Холла никогда нельзя проверять контрольной лампой. Используйте осциллограф, если он снят с автомобиля, или мультиметр – непосредственно на двигателе. При проверке отсоедините колодку с проводами, соединяющую датчик с цепью. Ключ выключателя зажигания должен быть вынут.

  • < Назад
  • Вперёд >

Датчик Холла – принцип работы и назначение

В современных условиях происходит постоянное технологическое развитие датчиков Холла. Они отличаются надежностью, точностью и постоянством данных. Широкое распространение эти приборы получили в автомобилях и других транспортных средствах. Они обладают повышенной устойчивостью к агрессивным внешним воздействиям. Датчики Холла являются составной частью многих устройств, с помощью которых контролируется определенное состояние техники.

Во многих случаях этот прибор размещается в трамблере и отвечает за образование искры, то есть он используется вместо контактов. Нередко данный прибор применяется для слежения за током нагрузки. С его помощью производится отключение при возникновении токовых перегрузок. В случае перегревания датчика происходит срабатывание температурной защиты. Резкое изменение напряжения может иметь для устройства тяжелые последствия. Поэтому в последних моделях устанавливается внутренний диод, препятствующий обратному включению напряжения.

Датчик Холла до настоящего времени не смог заменить обычные механические переключатели. Однако в любом случае он имеет ряд значительных преимуществ. Основными из них являются отсутствие контактов, загрязнений, а также механических нагрузок. Поэтому часто можно встретить датчик Холла на скутере, применяемый в качестве составной части датчика зажигания.

Линейные датчики Холла

О чего же зависит напряжение на гранях А и С? В основном от магнитного поля, создаваемым либо постоянным магнитом, либо электромагнитом; толщиной пластинки, а также силой тока, протекающего через саму пластинку. Благодаря этим параметрам с помощью датчика Холла были построены приборы, позволяющие замерять силу тока в проводнике, не касаясь самого проводоа, например, токовые клещи

а также приборы, с помощью которых можно замерять напряженность магнитного поля. Датчики Холла, используемые в этих приборах называют линейными, так как напряжение на датчике Холла прямо пропорционально измеряемым параметрам магнитного поля.

Линейные датчики, как я уже сказал, могут быть использованы в токовых клещах. Они позволяют измерять силу тока, начиная от 250 мА и до нескольких тысяч Ампер. Самым большим преимуществом в таких токовых клещах является отсутствие механического контакта с измеряемой цепью. Иными словами, токовые измерители на эффекте Холла намного безопаснее, чем измерители на основе шунта и амперметра, особенно при большой силе тока в цепи, которую нередко можно встретить в промышленных установках.

Цифровые датчики Холла

Как только наступила эра цифровой элек троники, в один корпус вместе с датчиком Холла стали помещать различные логические элементы. Самый простой датчик Холла на триггере Шмитта мы уже рассмотрели выше и он выглядит вот так:

По сути такой датчик имеет только два состояние на выходе. Либо сигнал есть (логическая единица), либо его нет (логический ноль). Гистерезис на триггере Шмитта просто устраняет частые переключения, поэтому в цифровых датчиках Холла он используется всегда.

В результате промышленность стала выпускать датчики Холла для цифровой электроники. В основном такие датчики делятся на три вида:

Униполярные

Реагируют только на один магнитный полюс. На противоположный магнитный полюс не обращают никакого внимания. К примеру, подносим южный полюс магнита и датчик сработает. На северный магнитный полюс он реагировать не будет.

Биполярные

Подносим магнит одним полюсом — датчик сработает и будет продолжать работать даже тогда, когда мы уберем магнит от датчика. Для того, чтобы его выключить, нам надо подать на него другую полярность магнита.

Линейные (аналоговые) датчики Холла

В линейных датчиках напряжение Холла (напряжение на гранях А и С) будет зависеть от напряженности магнитного поля. Или простыми словами, чем ближе мы поднесем магнит к датчику, тем больше будет напряжение Холла. Это и есть прямолинейная зависимость.

В линейных датчиках Холла выходное напряжение берется сразу с операционного усилителя. То есть в линейных датчиках вы не увидите триггер Шмитта, а также выходного переключающего транзистора. То есть все это будет выглядеть примерно вот так:

О чего же зависит напряжение на гранях А и С? В основном от магнитного поля, создаваемым либо постоянным магнитом, либо электромагнитом; толщиной пластинки, а также силой тока, протекающего через саму пластинку.

Теоретически, если подавать ну очень сильный магнитный поток на датчик Холла, то напряжение Холла будет бесконечно большим? Как бы не так). Выходное напряжение будет лимитировано напряжением питания. То есть график будет выглядеть примерно вот так:

Как вы видите, до какого-то момента у нас идет линейная зависимость выходного напряжения датчика от плотности магнитного потока. Дальнейшее увеличение магнитного потока бесполезно, так как оно достигло напряжения насыщения, которое ограничено напряжением питанием самого датчика Холла.

Благодаря этим параметрам с помощью датчика Холла были построены приборы, позволяющие замерять силу тока в проводнике, не касаясь самого провода, например, токовые клещи.

Существуют также приборы, с помощью которых можно замерять напряженность магнитного поля. Датчики Холла, используемые в этих приборах, называют линейными, так как напряжение на датчике Холла прямо пропорционально плотности магнитного потока.

Линейные датчики, как я уже сказал, могут быть использованы в токовых клещах. Они позволяют измерять силу тока, начиная от 250 мА и до нескольких тысяч Ампер. Самым большим преимуществом в таких токовых клещах является отсутствие механического контакта с измеряемой цепью. Иными словами, токовые измерители на эффекте Холла намного безопаснее, чем измерители на основе шунта и амперметра, особенно при большой силе тока в цепи, которую нередко можно встретить в промышленных установках.

Использование сенсоров в смартфонах

Благодаря небольшим размерам датчики Холла нашли широкое применение в современных электронных гаджетах. В смартфонах они помогают возвращать экран в исходное положение, обеспечивают быстрый запуск GPS поиска, увеличивают срок службы аккумуляторной батареи и так далее.

Способность реагировать на магнитное поле используется в раскладывающихся телефонах и ноутбуках. Благодаря наличию датчика, происходит включение устройств при открытии и отключение при закрытии экрана. В смартфонах такую же функцию выполняет датчик, который взаимодействует с магнитом, встроенным в чехол книжку. Когда чехол открывается, то воздействие поля ослабевает и сенсор включает подсветку экрана. Преобразователь Холла в гаджетах выполняет следующие полезные функции:

  • обеспечивает ориентирование по отношению к горизонту земли;
  • работает в качестве компаса мобильного устройства;
  • совершает ориентирование экрана.

Немаловажное значение датчик имеет в устройстве видеокамеры. Вкупе со специальной микросхемой он позволяет корректировать качество изображения. Особенно это проявляется при съемках в вечернее время

Особенно это проявляется при съемках в вечернее время.
