Тахометр для дизельного двигателя – выбираем себе помощника

Установка тахометра своими руками: доступная инструкция

Автолюбитель, заботящийся о своей машине, должен иметь среди прочих приборов тахометр, который помогает правильно эксплуатировать автомобиль. Если нет штатного устройства, то его следует установить. В статье приводятся их виды, дается инструкция, как правильно подключить тахометр к дизелю и на двигатель с бензином.

Тахометр информирует о количестве оборотов коленвала, помогающий определить, в какой момент лучше всего переключать передачи. Это дает возможность увеличить срок службы силового агрегата и грамотно его эксплуатировать, так как мощностные и тяговые характеристики двигателя зависят от оборотов коленчатого вала. Кроме того, с его помощью можно точно отрегулировать карбюратор и другие важные устройства на холостом ходу.

Данный измеритель может быть аналоговым, представляющим собой табло со стрелками и цифрами. При приближении стрелки к красной черте, водитель должен переключиться на более высокую передачу. На цифровом приборе информация для водителя выводится на маленький экран (автор видео – Armadil).

Условно устройства можно разделить на два вида:

  1. Штатные. Их устанавливают на заводе, который изготавливает транспортное средство. Помещают его на торпеде.
  2. Выносные. Они являются альтернативным вариантом, если отсутствует заводской прибор. У выносных устройств более точные показания, поэтому их можно использовать для проверки правильности показаний штатных. Иногда их устанавливают в качестве тюнинга.

Установка тахометра может быть выполнена как на бензиновом двигателе, так и на дизельном агрегате.

Подключение на бензиновый двигатель

Подключение прибора отличается на инжекторном моторе и с карбюратором. С инжектором его подключают к контролеру ЭБУ. При этом «масса» отводится на кузов, а положительный провод необходимо соединить с плюсовой клеммой зажигания.

Устройство имеет два выхода: один идет на датчик положения коленвала, а другой – на ЭБУ. Таким образом, он будет считывать количество оборотов с контролера управляющего блока. Ниже приведена схема подключения тахометра с БСЗ.

Ниже приводится инструкция, как подключить электронный тахометр к силовому агрегату на бензине:

  1. Сначала в зависимости от вида прибора нужно установить на месте, где он будет расположен.
  2. Далее установленный тахометр следует подключить. Минусовый провод обычно черного цвета присоединяется к массе.
  3. Красный провод следует соединить с плюсом замка зажигания, на которую подается напряжение 12 В при работе системы зажигания (СЗ).
  4. Третий провод может иметь любой цвет – это вход прибора. Подключается он в зависимости от СЗ. Если СЗ контактная, то прибор подключается к прерывателю трамблера, в случае с бесконтактной СЗ его нужно подсоединять к коммутатору напряжения.
  5. Если автомобиль оборудован подсветкой, то прибор должен подключаться к выключателю габаритов машины.

Подключение прибора к дизелю

Владельцы дизелей должны знать, как установить тахометр на дизеле, так как его подключение имеет нюансы. Для этого нужно понимать принцип его работы. Он считывает в случае с бензиновым силовым агрегатом импульсы, поступающие на катушку зажигания, а в случае с дизелем — с вывода «W» генератора.

Устанавливать прибор на дизельный двигатель лучше, поместив машину на смотровую яму или подъемник. Подключение электронного тахометра выполняется поэтапно. На первом этапе следует снять защитный кожух, избегая попадания загрязнений.

Далее на генераторе следует отыскать клемму, помеченную буквой «W», и подключить к ней провод от тахометра. Если найти клемму не удалось, придется разобрать генератор.

После разборки необходимо соединить один из трех проводов, которые идут от обмотки к встроенному  выпрямителю, с приготовленным заранее проводом. Место соединения нужно заизолировать и вывести провод наружу. Далее генератор следует собрать в обратном порядке. Выведенный провод от генератора нужно соединить с измерителем.

Для точности показаний необходимо замкнуть контакт, который идет от масляного насоса.

Проверка работоспособности тахометра

С установкой тахометра все ясно, благодаря изложенным выше инструкциям. Остается выяснить причины неисправностей измерителя. Порой водители могут наблюдать ситуацию, когда стрелка начинает дергаться из стороны в сторону.

Возможно несколько причин неисправности:

  • при продолжительной работе мотора возникающие вибрации могут испортить прибор;
  • неисправности, связанные с проводкой: могут отсоединиться наконечники, окислиться контакты, нарушиться изоляция.

Эти повреждения можно определить при визуальном осмотре и устранить. Если неисправен датчик, его нужно заменить.

Установка тахометра на лодочный мотор

Установка прибора не представляет собой сложный процесс. Пошаговые действия установки описаны ниже:

  • Извлекаем прибор из упаковки и проверяем на наличие повреждений;
  • Убираем крышку с мотора для доступа к проводу свечи зажигания;
  • Кабель тахометра (его свободный конец) оборачиваем, желательно четыре или пять витков, вокруг провода свечи в пяти сантиметрах от наконечника свечи;
  • Фиксируем витки с помощью изоленты либо скотча;
  • Устанавливаем тахометр с помощью саморезов;
  • После протягиваем кабель от провода высокого напряжения к прибору;
  • Тахометр установлен. Режимы включения и выключения автоматические.

Для установки тахометра требуется самостоятельно приобрести кабель. Кабель имеет клеммы и влагозащитные разъемы. Самый трудоемкий этап – это установить прибор в панель. На некоторых лодках обратная сторона панели не открывается, что может потребовать сделать панель съемной.

На основании вышеизложенного текста можно сделать вывод, что тахометр – нужная вещь для моторной лодки. Разнообразие ассортимента прибора и достаточно несложный процесс его установки убеждают пользователя в необходимости данной вещи.

Тахометр для лодочного мотора купить: в Москве можно в ТЦ «Экстрим», ул.Смольная, 63Б (маршрутное такси от станции метро «Речной вокзал»). Торговый центр «Экстрим» состоит из двух корпусов. Магазин «Аквауниверсал» находится в корпусе «Водный мир», павильон М-11. Телефон: +7 (495) 201-44-22

Регулировка карбюратора бензопилы с помощью тахометра

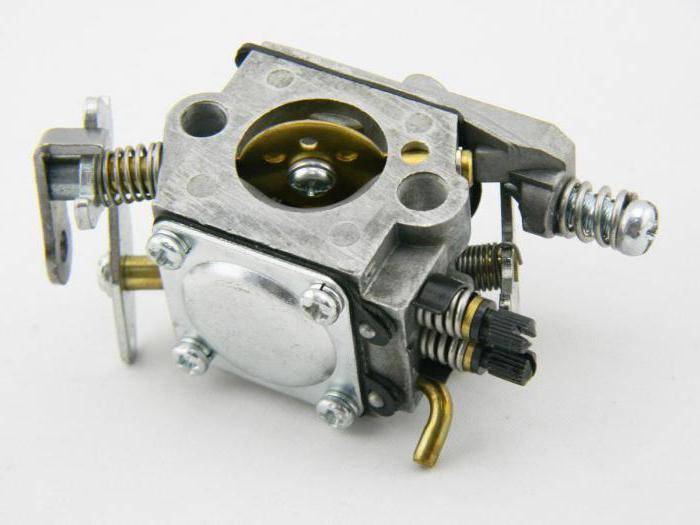

Наибольшее количество бензопил «Хускварна», «Штиль», ‘Партнер», «Чемпион» (а также от многочисленных китайских производителей) имеет на карбюраторе три подпружиненных регулировочных винта.

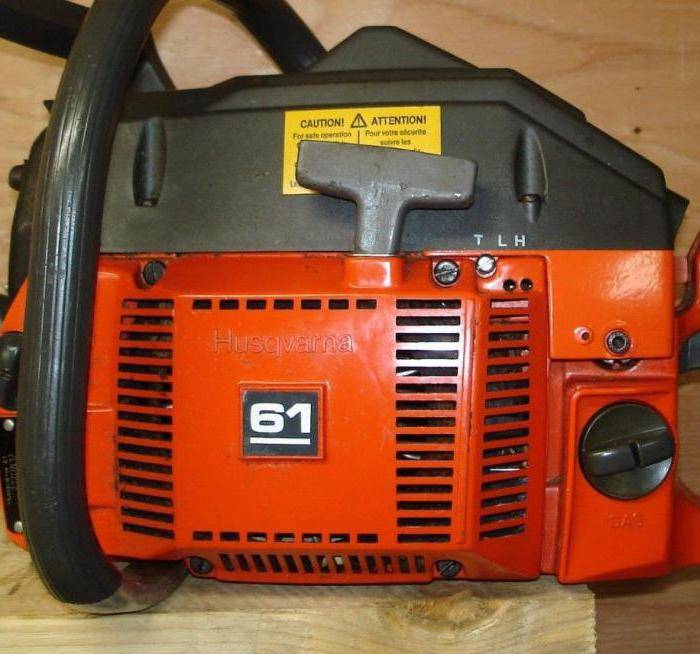

Они обозначаются латинскими буквами и предназначены:

  • L – для регулировки подачи топлива на низких оборотах.
  • H – для установки количества топлива на максимальных оборотах.
  • T (у некоторых моделей LA) – уменьшения или увеличения подачи воздушно-топливной смеси на холостом ходу.

Для производства работ понадобятся тонкая шлицевая отвертка и тахометр для регулировки бензопилы.

На заметку! Для удобства подсчета оборотов регулировочных винтов на ручку отвертки лучше заранее нанести хорошо различимую метку.

Алгоритм настройки довольно прост:

  • Если в наличии имеется проводной тахометр, то снимаем защитный кожух и воздушный фильтр, чтобы обеспечить свободный доступ к высоковольтному проводу. При использовании беспроводного измерительного прибора этого делать не надо.
  • Заводим бензопилу.
  • Подключаем тахометр (либо подносим беспроводное приспособление достаточно близко к свече).
  • Вращением винта L добиваемся наибольших оборотов на холостом ходу. Затем делаем ¼ оборота против часовой стрелки.
  • Если в таком режиме происходит движение цепи, то с помощью вращения винта T (LA) добиваемся ее полной остановки.
  • Нажимаем рукоятку акселератора до упора.
  • Даем пиле проработать в таком режиме 8-10 секунд.
  • По показаниям тахометра винтом H выставляем максимальные обороты, рекомендованные производителем.
  • С помощью регулировочного болта T устанавливаем необходимые обороты холостого хода.
  • Нажимая и отпуская ручку газа, убеждаемся, что инструмент работает во всех режимах ровно, без провалов и рывков.
  • Отключаем тахометр.
  • Устанавливаем на место воздушный фильтр и защитный кожух.

Электронный тахометр своими руками

С широкими возможностями рынка электроники сделать схему тахометра дома своими руками с использованием мультиметра не сложно. Более того, результаты, полученные в таких схемах, точны в оценке общего рабочего состояния измеряемой системы.

Принципиальная схема с использованием IC 555:

  1. Импульс выводится из свечи зажигания скутера и подаётся до конца R6.
  2. Транзистор реагирует на импульсы в соответствии с триггерами.
  3. Транзистор активирует моностабильность с каждым входящим импульсом.
  4. Моностабильный остаётся включённым в течение определённого момента, а при срабатывании генерирует среднее время включения на выходе прямо пропорционально средней скорости запуска.
  5. Конденсатор и резистор на выходе IC объединяют результат так, что он напрямую считывается вольтметром с напряжением 10 В.
  6. R3 отрегулирован таким образом, чтобы выход генерировал точную интерпретацию скорости подачи RPM.

Вышеуказанная настройка выполнена с помощью обычного тахометра. Детали для изготовления широкодоступны и их можно приобрести в любом магазине радиотоваров. Список деталей для самодельного варианта:

  1. R1 = 4K7.
  2. R2 = 47E.
  3. R3 = 100 КБ, может быть переменный.
  4. R4 = 3K3.
  5. R5 = 10K.
  6. R6 = 470 К.
  7. R7 = 1K.
  8. R8 = 10K.
  9. R9 = 100K.
  10. C1 = 47n.
  11. C2 = 100n.
  12. C3 = 100n.
  13. C4 = 33uF / 25V.
  14. T1 = BC547.
  15. IC1 = 555.
  16. M1 = измеритель FSD 10 В.
  17. D2 = 1N4148.
  18. C5 с любым значением между 3, 3uF и 4, 7uF.

Перед тем как сделать тахометр своими руками, нужно выполнить монтажную документацию. Простая схема, разработанная с использованием легкодоступных элементов с прорезиненным оптоизоляционным модулем MOC7811 и двумя семи сегментными дисплеями, измеряет скорость диска в RPS. Эта схема рассчитывает RPS от 00 до 99, если нужны большие значения, добавляют ещё один счётчик декады.

Принципиальная электрическая схема содержит IC555, MOC 7811, IC CD4081, IC CD4069 и IC 4033 и семисегментный дисплейный блок LTS 543. На первом таймере IC 555, сконфигурированном как моностабильный мультивибратор, он генерирует импульс синхронизации при нажатии переключателя S2, зелёный светодиод 1 указывает время обнаружения.

MOC 7811 IC2 содержит ИК-передатчик и фотодиод для создания изменяющихся логических уровней, зависит от блокирующего или прерывающего ИК-луча. Логический вентиль N1 включает счётчик детектора Johnson (CD 4033), он управляет семисегментным дисплеем LTS 543. Есть два десятичных счётчика и два семисегментных дисплея для отображения RPS от 00 до 99.

Установка тахометра своими руками: доступная инструкция

Автолюбитель, заботящийся о своей машине, должен иметь среди прочих приборов тахометр, который помогает правильно эксплуатировать автомобиль. Если нет штатного устройства, то его следует установить. В статье приводятся их виды, дается инструкция, как правильно подключить тахометр к дизелю и на двигатель с бензином.

Тахометр информирует о количестве оборотов коленвала, помогающий определить, в какой момент лучше всего переключать передачи. Это дает возможность увеличить срок службы силового агрегата и грамотно его эксплуатировать, так как мощностные и тяговые характеристики двигателя зависят от оборотов коленчатого вала. Кроме того, с его помощью можно точно отрегулировать карбюратор и другие важные устройства на холостом ходу.

Данный измеритель может быть аналоговым, представляющим собой табло со стрелками и цифрами. При приближении стрелки к красной черте, водитель должен переключиться на более высокую передачу. На цифровом приборе информация для водителя выводится на маленький экран (автор видео – Armadil).

Условно устройства можно разделить на два вида:

  1. Штатные. Их устанавливают на заводе, который изготавливает транспортное средство. Помещают его на торпеде.
  2. Выносные. Они являются альтернативным вариантом, если отсутствует заводской прибор. У выносных устройств более точные показания, поэтому их можно использовать для проверки правильности показаний штатных. Иногда их устанавливают в качестве тюнинга.

Установка тахометра может быть выполнена как на бензиновом двигателе, так и на дизельном агрегате.

Подключение на бензиновый двигатель

Подключение прибора отличается на инжекторном моторе и с карбюратором. С инжектором его подключают к контролеру ЭБУ. При этом «масса» отводится на кузов, а положительный провод необходимо соединить с плюсовой клеммой зажигания.

Устройство имеет два выхода: один идет на датчик положения коленвала, а другой – на ЭБУ. Таким образом, он будет считывать количество оборотов с контролера управляющего блока. Ниже приведена схема подключения тахометра с БСЗ.

Ниже приводится инструкция, как подключить электронный тахометр к силовому агрегату на бензине:

  1. Сначала в зависимости от вида прибора нужно установить на месте, где он будет расположен.
  2. Далее установленный тахометр следует подключить. Минусовый провод обычно черного цвета присоединяется к массе.
  3. Красный провод следует соединить с плюсом замка зажигания, на которую подается напряжение 12 В при работе системы зажигания (СЗ).
  4. Третий провод может иметь любой цвет – это вход прибора. Подключается он в зависимости от СЗ. Если СЗ контактная, то прибор подключается к прерывателю трамблера, в случае с бесконтактной СЗ его нужно подсоединять к коммутатору напряжения.
  5. Если автомобиль оборудован подсветкой, то прибор должен подключаться к выключателю габаритов машины.

Подключение прибора к дизелю

Владельцы дизелей должны знать, как установить тахометр на дизеле, так как его подключение имеет нюансы. Для этого нужно понимать принцип его работы. Он считывает в случае с бензиновым силовым агрегатом импульсы, поступающие на катушку зажигания, а в случае с дизелем — с вывода «W» генератора.

Устанавливать прибор на дизельный двигатель лучше, поместив машину на смотровую яму или подъемник. Подключение электронного тахометра выполняется поэтапно. На первом этапе следует снять защитный кожух, избегая попадания загрязнений.

Далее на генераторе следует отыскать клемму, помеченную буквой «W», и подключить к ней провод от тахометра. Если найти клемму не удалось, придется разобрать генератор.

После разборки необходимо соединить один из трех проводов, которые идут от обмотки к встроенному  выпрямителю, с приготовленным заранее проводом. Место соединения нужно заизолировать и вывести провод наружу. Далее генератор следует собрать в обратном порядке. Выведенный провод от генератора нужно соединить с измерителем.

Для точности показаний необходимо замкнуть контакт, который идет от масляного насоса.

Проверка работоспособности тахометра

С установкой тахометра все ясно, благодаря изложенным выше инструкциям. Остается выяснить причины неисправностей измерителя. Порой водители могут наблюдать ситуацию, когда стрелка начинает дергаться из стороны в сторону.

Возможно несколько причин неисправности:

  • при продолжительной работе мотора возникающие вибрации могут испортить прибор;
  • неисправности, связанные с проводкой: могут отсоединиться наконечники, окислиться контакты, нарушиться изоляция.

Эти повреждения можно определить при визуальном осмотре и устранить. Если неисправен датчик, его нужно заменить.

Как подключить тахометр на дизельный двигатель

Тахометр является устройством, которое активно используется на бензиновых и дизельных автомобилях. Данный прибор служит для измерения скорости вращения (оборотов) коленчатого вала или генератора. Большинство современных транспортных средств оснащаются штатным тахометром прямо с завода.

Потребность самостоятельно установить тахометр на дизельном двигателе может возникнуть по разным причинам. Следует отметить, что схема подключения тахометра на дизеле несколько отличается от аналогичного решения для бензиновых ДВС. В процессе выбора тахометра для дизеля необходимо учитывать данную особенность, так как тахометр для бензиновых двигателей на дизельный мотор не подойдет.

Откуда берет сигнал тахометр на дизельный двигатель

Сегодня для дизельных двигателей в продаже представлены электронные, цифровые и аналоговые тахометры, схема подключения которых предполагает ряд особенностей. Дело в том, что местом подключения тахометра для дизеля в подавляющем большинстве случаев выступает генератор.

Для реализации подключения к генератору необходимо иметь сам тахометр, провод с изоляцией и сопроводительную инструкцию по установке и эксплуатации автомобильного тахометра.

Подключение устройства

В основе принципа работы электронного тахометра лежит считывание электрических импульсов. В бензиновых агрегатах считываются импульсы, которые в определенном количестве подаются на катушку зажигания. Что касается дизельного мотора, то считывание осуществляется со специальной клеммы, которая находится в корпусе генератора.

Чтобы подключить тахометр к дизельному двигателю, желательно осуществлять работы на подъемнике или воспользоваться смотровой ямой. На начальном этапе необходимо демонтировать защиту с генератора, избегая попадания грязи внутрь устройства. Следующим шагом становится визуальный осмотр катушки генератора, на которой присутствуют несколько клемм. Контакт тахометра (входной провод) следует подключать к той клемме, которая обычно маркируется литерой «W».

Также в отдельных источниках рекомендуется дополнительно реализовать замыкание контакта, который идет от маслонасоса. Данную операцию выполняют для того, чтобы тахометр после установки выдавал правильные показания, а также для исключения других проблем. Отмечено, что в противном случае после выхода мотора на определенную частоту вращения коленвала на панели приборов возможно ложное загорание сигнальной лампы, указывающей на критически низкое давление моторного масла в системе смазки двигателя.

Если клемма, обозначенная «W», на генераторе отсутствует изначально, тогда потребуется самостоятельное выведение отдельного контактного провода. Заранее подготовленный провод в обязательном порядке нужно качественно заизолировать. Для облегчения доступа генератор необходимо полностью снять, так как потребуется его частичный разбор. После разборки станут видны провода (3 штуки), идущие от обмотки генератора на выпрямитель, который также встроен в устройство.

На любой из этих контактов можно прикрепить заготовленный провод, а после осуществить его выведение за пределы корпуса устройства. По окончании крышка генератора ставится на место, сам генератор монтируется обратно. Обязательно необходимо проконтролировать, чтобы в процессе сборки выводимый наружу провод не контактировал с движущимися элементами в конструкции генератора.Далее провод тахометра подключается к выведенному от генератора контакту аналогично подключению при наличии клеммы с маркировкой «W». Остальные контакты тахометра подключаются в соответствии со схемой, которая содержится в инструкции к конкретному устройству.

Также стоит учесть, что прямое подключение провода к тахометру приведет к неправильным значениям. Дополнительно потребуется плата-делитель, которая сделает показания оборотов корректными.

krutimotor.ru

Простой метроном скорости

Тахометр происходит от двух греческих слов: «тахо» означает «скорость», а «метроном» — «измерять». Он работает по принципу генератора и определяет напряжение, соответствующее скорости вала. Он также известен как счётчик оборотов. Принцип работы:

  • индукционный;
  • электромагнитный;
  • электронный;
  • оптический.

Исторически сложилось так, что первый механический тахометр был разработан на основе измерения центробежной силы. В 1817 году они были использованы для измерения скорости тяговых машин, но после 1840 года применялись преимущественно для измерения скорости транспортных средств. Цифровой тахометр — оптический датчик, предназначенный для определения угловой скорости вращающегося элемента. Области применения:

  1. Автомобили, самолёты, тракторы, поезда, лёгкие рельсовые транспортные средства и их ремонт.
  2. Лазерные инструменты.
  3. Медицинское применение. Гематахометр — устройство, установленное в артерию или вену, оценивает скорость движения крови по вращающейся турбине. Показания используются для диагностики проблем кровообращения, таких как тромбофлебит.
  4. Аналоговая запись звука, измеряющая скорость аудиокассеты.
  5. Оценка скорости и объёма трафика.

Устройство механизма

На пластмассовом корпусе со стеклодержателем расположен миллиамперметр обычного классического строения с прикрепленной шкалой. На ней разными цветами обозначены зоны опасных оборотов коленвала: желтым выделена предварительная зона (5500-6000), а красными линиями — зона опасных оборотов (более 6000).

Прибор равномерно освещается лампой типа АМН 12-3. В нижней части шкалы имеются три цветных лампочки, указывающих соответственно на: количество зарядки, давление масла и состояние стояночного тормоза. Внутри тахометра находится подвижная катушка с постоянным магнитом, благодаря которому стрелка-показатель импульсов приводится в движение.

Устройство является электронным, поэтому питание его производится от зажигания автомобиля.

Измерение частоты вращения

Механический самодельный тахометр из моторчика Цифровой тахометр из смартфона своими руками

Механический самодельный тахометр из моторчика

Проградуировать такой тахометр можно по-разному. Например, построить справочный график зависимости напряжения от частоты вращения якоря или сделать новую шкалу вольтметра, на которой вместо воль записывается число оборотов.


Зависимость напряжения на контактах моторчика от частоты вращения

Так как график отражает линейную зависимость, достаточно отметить две-три точки и провести через них прямую. Получение контрольных точек — это самый проблемный этап подготовки самодельного тахометра к работе. Если есть доступ к фирменным станкам, контрольные точки легко получить, зажав резиновую трубочку, надетую на вал моторчика, в патроне сверлильного или токарного станка и включая станок на различных передачах, фиксировать показания вольтметра (скорость вращения шпинделя на каждой передаче указана в паспорте станка). В противном случае для калибровки придется использовать либо дрель, либо двигатель при режиме работы для которого известна частота вращения. И даже если удалось измерить напряжение на контактах моторчика только для одной частоты вращения, вторая точка — это пересечение осей (x) и (y) (то есть числа оборотов и напряжения), правда точность измерений по зависимости основанной на двух точках будет низкой.

Для измерения частоты вращения, вал исследуемого двигателя соединяется с моторчиком небольшим отрезком резиновой трубки или с помощью различных переходников. Если вольтметр зашкаливает при измерении больших скоростей вращения, в схему вводится переключатель с дополнительными резисторами. Потребуется и перестроение графика для каждого положения переключателя.


Насадки для соединения моторчика с исследуемым объектом

Схема многодиапазонного тахометра

Возможности прибора можно значительно расширить. Если изготовить роликовый фрикционный переходник диаметром 31,8 мм, тахометр позволит измерять и линейную скорость, выраженную в метрах в минуту. Для этого количество оборотов в минуту, определенное по графику, делят на 10.

Точность измерения зависит практически только от тщательности построения графика и цены деления вольтметра. Подобный простейший и очень дешевый самодельный тахометр может найти широкое применение всюду, где нужно быстро определить частоту или скорость вращения валов, шкивов и других деталей.

Цифровой тахометр из смартфона своими руками

Если Вы являетесь обладателем iPhone, то очень советую установить лучшее приложение для измерения оборотов показанное ниже. И не останавливайтесь на стробоскопе из вспышки телефона, это всего лишь поможет понять как работает стробоскоп-тахометр. Сделав своими руками очень простые электронные схемы, Вы получите стробоскопический и лазерный тахометры не уступающие (а в некоторых ситуациях превосходящие) фирменным тахометрам. Схемы, фото и описание тахометров найдете в этом приложении. Видео с демонстрацией этого приложения смотрите ниже. Самодельный стробоскопический тахометр из iPhone своими руками Самодельный лазерный (оптический) тахометр из iPhone своими руками

Сравнительные измерения частоты вращения двигателя лазерным и стробоскопическим тахометрами

При использовании содержания данного сайта, нужно ставить активные ссылки на этот сайт, видимые пользователями и поисковыми роботами.Литература

Виды тахометров

Приборы отличаются принципом работы и подразделяются на следующие виды:

  • механический;
  • цифровой;
  • аналоговый.

Механический

Этот вид имеет наибольшее число погрешностей. Точность измерений составляет 500 оборотов в минуту, что объясняется несовершенным механизмом действия. В его основе лежит создание электромагнитного поля. Тахометр напрямую соединён с коленчатым валом с помощью тросика, по которому проходят импульсы к подвижной катушке.

Аналоговый

Аналоговый тахометр является усовершенствованным видом механического устройства. Разница заключается в отсутствии специального троса. Импульсы поступают непосредственно на подвижную катушку (чем их больше, тем сильнее магнитная индукция). Точность измерений оборотов коленвала колеблется в пределах от 100 до 500 в минуту.

Составляющие компоненты устройства:

  • магнитная катушка;
  • микросхема;
  • градуированная шкала;
  • стрелка.

Цифровой

Прибор подключён к катушке зажигания, как и аналоговый – напрямую. Отличие заключается в том, что он принимает частоту сигналов и их интервал (вместо импульсов). Высокую точность показателей обеспечивают данные одновременно с двух сторон – от датчиков коленного вала и холостого хода. Полученные показатели суммируются, вычисляется среднее значение, которое появляется на экране прибора.

Состоит цифровое устройство из следующего:

  • оптрон (диагностика клапанов холостого хода);
  • АЦП 8 разрядов;
  • процессора;
  • панели;
  • датчика температуры жидкости.

Точность измерения составляет 100 оборотов в минуту.

Самодельный тахометр для автомобиля

Некоторые автолюбители так привыкают к тахометру, что при замене авто, в котором нет тахометра, чувствуют себя очень неуютно. Тахометр помогает правильно отрегулировать двигатель, уменьшить расход бензина, увеличить общий ресурс двигателя и приучится правильно водить автомобиль. Существуют готовые покупные тахометры, но цена обычно довольно высока. Есть сложные и простые схемы автомобильных тахометров, по которым тахометр можно сделать самому. Предлагаю простые схемы тахометров.

Первый вариант простого тахометра.

Для измерения числа оборотов используются импульсы прерывателя или напряжение от свечи, так как их частота линейно связана с частотой вращения вала двигателя автомобиля. Можно также обеспечить индуктивную связь с этой цепью, что и сделано в приборе, схема которого представлена на рисунке.

Основой схемы этого тахометра является одновибратор (DA1), запуск которого производят импульсы от работающей системы зажигания автомобиля, наведенные в катушке L1. Входная клемма Х1 может использоваться для настройки тахометра или же для подачи сигнала с прерывателя, как это показано пунктиром. Для четырехцилиндрового 4-тактного двигателя, имеющего 3000 об/мин, частота прерывания составит 100 Гц, а для 1500 об/мин — 50 Гц, что позволяет просто калибровать прибор по частоте сети.

Импульсы с выхода 3 микросхемы DA1 поступают на стрелочный индикатор — миллиамперметр РА1, который их интегрирует и показывает действующее напряжение в цепи. Атак как длительность у всех импульсов на выходе одновибратора одинаковая, напряжение, которое покажет прибор, будет пропорционально частоте образования искр. Шкалу РА1 можно проградуировать в частоте вращения вала (обороты в минуту). В качестве датчика (катушки L1) можно использовать магнитную головку от магнитофона, расположенную вблизи от высоковольтной катушки, или же потребуется сделать намотку на проводе, идущем от катушки зажигания к распределителю (укрепляется изоляционной лентой). Для защиты входа микросхемы от высоковольтных выбросов напряжения в качестве VD2 лучше использовать TVS-диод на напряжение ограничения 12 В. В качестве индикатора также можно использовать магнитофонный индикатор уровня сигнала или любой аналогичный прибор.

Следующая схема простого автомобильного тахометра. Для изготовления тахометра понадобится опять таки крупный индикатор уровня записи от магнитофона (м476З). Заметьте, данная схема очень простая, это вроде выпрямителя-интегратора импульсов, которые поступают от прерывателя системы зажигания автомобиля

Обратите внимание, что высшая отметка шкалы составляет 6000 оборотов в минуту

тахометрсамодельный автомобильный тахометр.

Еще одна простая схема автомобильного тахометра. Прибор предназначен для измерения частоты вращения коленчатого вала карбюраторных двигателей с системой электрооборудования, у которой минус аккумуляторной батареи соединен с корпусом.

И в завершении, еще одна простая схема тахометра для мотоцикла или мопеда. Тахометр предназначен для работы с одноцилиндровым двухтактным двигателем внутреннего сгорания с контактной или бесконтактной системой зажигания и позволяет измерять частоту вращения коленчатого вала до 10000 об/мин. Схема тахометра

Принцип действия прибора. В исходном состоянии транзистор VT1 закрыт, а VT2 открыт. В это время левая (по схеме) обкладка конденсатора С 5 соединена через небольшое сопротивление открытого транзистора VT2 с шиной +5 В. Ток в это время через микроамперметр РА1 не идет. При первом отрицательном полупериоде переменного напряжения, поданного на вход тахометра, транзистор VT1 открывается, а VT2 закрывается. В это время С5 быстро заряжается через микроамперметр РА1, VD3 и R5.При положительном полупериоде входного напряжения VT1 закрывается, а VT2 открывается. Теперь С5 разряжается через малое сопротивление открытого VT2 и VD4. При следующем отрицательном полупериоде процесс повторяется аналогично.Подстроечным резистором R6 устанавливается верхняя граница частоты измеряемого сигнала. Номинал конденсатора С5 подбирается в зависимости от типа двигателя. Чем выше частота оборотов двигателя, тем меньше должна быть емкость конденсатора С5. Правильно собранная схема тахометра наладки не требует. Надо только подстроечным резистором R6 установить максимальные показания тахометра, открыв дроссельную заслонку двигателя до конца.

Схема подключения тахометра к электрооборудованию мотоцикла или мопеда.

Источник
