Подключение фаркопа: схема и распиновка розетки прицепа

Типы соединительных разъемов

Наибольшее распространение для легковых автоприцепов как в России, так и за рубежом – прежде всего в Европе, получили 7-контактная (7-pin) и 13-контактная (13-pin) схемы подключения.

На прицепах отечественного производства, как правило, применяется разъем 7-pin, поэтому вместе с фаркопом резонно приобретать и соответствующую розетку с семью контактами.

Разъем 13-pin традиционно используется в прицепах-дачах (кемперах), в которых требуется дополнительное питание для освещения и других потребителей. Кроме того, розеткой 13-pin обычно оснащаются оригинальные заводские фаркопы зарубежных автомобилей.

Впрочем, если у вас окажется иномарка с оригинальным фаркопом с розеткой 13-pin, а у приобретаемого в нашей компании прицепа разъем 7-pin, то это не проблема – существуют переходники, как для подключения 7-контактного штеккера прицепа к 13-контактной розетке, так и наоборот.

В США, Японии и Австралии свои стандарты и, например в американском, помимо физической разницы в разъемах, которых существует несколько типоразмеров, есть важный нюанс – в ряде случаев питание для указателей поворотов и стоп-сигналов подаются по одним и тем же проводам. Поэтому, если у вас «американец» с оригинальным разъемом, имеет смысл полностью перейти на европейский разъем, добавив необходимые реле или блок согласования.

У тебя разъем какой? Вот плоский

Вот круглый

Сложность в том, что сигналы поворотников и стопов идут по одним проводам. Для установки “европейского” разъема существует два варианта: 1) Самый простой, но как-бы, нелегальный вариант – использовать провода “американского” разъема.(у Тахо, обычно, пристегнут слева внутри заднего бампера) Это вариант для тех, кто нечасто пользуется прицепом. Можно выбрать: стопы и мигалки завести на стопы прицепа (Мигать будет красными фонариками) или на поворотники (стоп оранжевый) или дублировать и то, и другое.

2) Сложный, но правильный вариант: Полность протягивать проводку уже под “европу”. На примере Тахо: нужно найти “чистые” сигналы поворотников и стоп-сигнала, сняв щиток приборов и через три реле (. т.к. эти провода не силовые) тянуть их через весь салон к фаркопной фишке.

Стоп, в принципе, можно брать с дополнительного стоп-сигнала

На американцах провод массы обычно белый, в отличие от европейцев.

Ну и до кучи европейский (стандартный)

розетка

вилка

№ Код Сигнал Провод 1 L левый поворот 1.5 mm2 2 54G 12В ((+) опция) 1.5 mm2 3 31 Земля (-) 2.5 mm2 4 R правый поворот 1.5 mm2 5 58R правый габарит и подсветка номера 1.5 mm2 6 54 стопы 1.5 mm2 7 58L левый габарит 1.5 mm2

Бум перевозок, захлестнувший страну в 90-е годы, привёл к повышению производства прицепной техники. Путешествия с домами на колёсах популярны, как и водные виды транспорта. Это привело к созданию новых прототипов тягово-сцепных устройств, которые как и розетка прицепа на машине не поменяли своё назначение.

Недавно схема подключения вилки прицепа легкового автомобиля в силу своей простоты и выполнения не вызывала у автолюбителей вопросов. Решить распиновку одноцветных проводников в те времена помогали тестеры с нагрузочной лампочкой. Хотя нынешний производитель использует цветную маркировку проводников и водители вооружаются недорогими китайскими мультиметрами, схема подсоединения прицепа к легковому автомобилю не прекращает собирать вокруг себя мнения и факты.

Электропроводка, спрятанная под обшивку салона и дно прицепа, открыто показывается в месте под названием фаркоп. В сторону буксира, начиная с розетки, она уходит под бампер и тянется до аккумулятора, приборной панели, световых и сигнальных приборов. В сторону буксируемого устройства, начиная с вилки, проводка крепится пластиковыми или металлическими хомутами на дышле и идёт понизу до панели фонарей прицепа.

Нельзя сказать точно, с чего начинать при сборке автопоезда. Коммутация узлов без разрешительных документов не самая удачная идея, прохождение ТО без рабочего освещения тоже. Отсутствующий световой элемент может быть причиной претензий со стороны ДПС, а неправильно разведённый контакт поворотника повлечь ДТП. Первоначально необходимо вникнуть в стандарты разъёмов и особенности, определиться в своём варианте, затем грамотно подключать.

Распиновка 13 пиновой розетки

Преимущество в усиленной электропроводке и количестве разъёмов:

  • 1 – жёлтый – сигнал левого указателя поворота;
  • 2 – синий – сигнал задних противотуманных фонарей;
  • 3 – белый – минусовой сигнал для контактов с 1 по 8;
  • 4 – зелёный – сигнал правого указателя поворота;
  • 5 – коричневый – сигнал габаритов с правой стороны;
  • 6 – красный – стоп-сигнал;
  • 7 – чёрный – сигнал габаритов с левой стороны;
  • 8 – розовый – сигнал огней заднего хода;
  • 9 – оранжевый – постоянный плюсовой контакт;
  • 10 – серый – плюсовой контакт при зажигании;
  • 11 – чёрно-белый – минусовой сигнал для 10 контакта;
  • 12 – бело-синий – резервный контакт;
  • 13 – бело-оранжевый – минусовой сигнал для контакта 9.

Типы разъёмов фаркопа

Существует несколько стандартизированных схем подключения разъёмов фаркопа

  • Европейский тип на семь контактов — 7 pin Euro.
  • Американский разъём на семь контактов — 7 pin US.
  • Разъёмы на тринадцать контактов — 13 pin.
  • Специализированные разъёмы.

Европейский тип разъёма

Самое широкое распространение на территории России имеет евроразъём. Его электросхема показана на рисунке:

Отличительной частью этого коммутирующего устройства является наличие розеточных и штекерных элементов на обеих частях разъёма. Соединить его неправильно просто невозможно. Это позволяет производить правильную коммутацию при ограниченной видимости, проще говоря, вслепую. Каждый из розеточных и штекерных выводов проводки имеет строгое, стандартизированное предназначение, о чем указано в таблице. В таблице также обозначено минимальное сечение проводников, которыми должна производиться коммутация элементов электрооборудования. Это позволит избежать перегрузки проводки автомобиля и, как следствие, возгорания или короткого замыкания.

В европейской схеме подключения прицепа к легковому автомобилю контакт 2, как правило, не задействуется. Он предназначен для обеспечения прямого, постоянного питания +12. Он может использоваться, например, для подключения холодильной установки. В простых прицепах в нём, как правило, необходимости нет.

Стоит обратить внимание, что при использовании евроразъёма не стоит объединять в один контакт подключение плюсового выхода левого и правого габаритов. Это является ошибкой, допускаемой любителями, которые стремятся упростить схему

Такое упрощение приведёт к некорректной работе габаритного освещения при включении поворотного повторителя.

Американский тип

  • Схема подключения розетки прицепа легкового автомобиля c использованием американского вида разъёма отличается наличием отдельного пина (pin) для работы фонаря заднего хода.
  • Электросхема не разделяет подключение габаритов по правому и левому борту прицепа.
  • Существуют модели американских машин, в проводке которых габаритные огни и стоп-сигналы не имеют разделения и питаются от одного провода.

13-контактный вид

Такие разъёмы, кроме основных, имеют несколько резервных плюсовых и минусовых контактных групп. Они применяются для обеспечения электричеством, например, прицепной дачи, где требуется дополнительное питание бытовых приборов или аккумуляторов. Назначения контактов розетки и штекера обозначены на схеме.

Разъём рассчитан на пропуск большого потребления тока, который требуется для работы многих электробытовых приборов, аккумуляторов и трансформаторов повышения напряжения до 220 вольт, устанавливаемых в современных жилых прицепах.

Специализированные разъёмы

Современные автомобильные прицепы высокого класса оборудованы сложными системами, для работы которых необходима корректная коммутация с интеллектуальными системами автомобиля. Такими как:

  • АБС — антиблокировочная система тормозов.
  • ESP (Electronic Stability Program) — электронная система динамической стабилизации.
  • Бортовой компьютер.

Коммутация таких сложных электронных систем управления прицепом производится при помощи специализированных разъёмов и переходников.

Схема подключения фаркопного переходника для прицепов высокого класса должна монтироваться автоэлектриком. Без знаний в области электроники самостоятельно справиться с задачей практически невозможно.

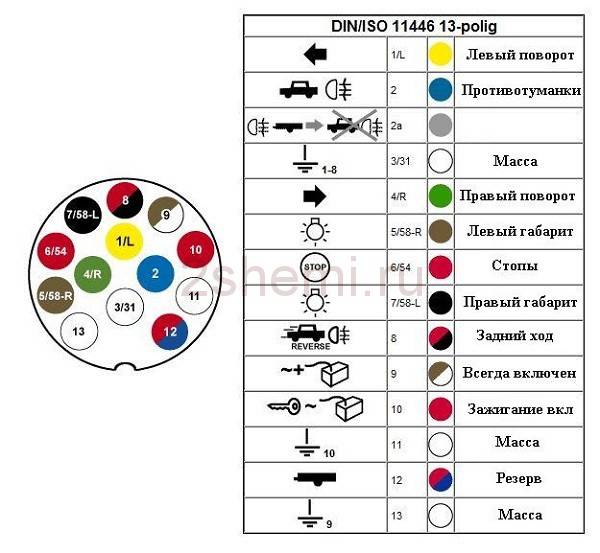

Распиновка 13 пиновой розетки

Данным разъемом оснащаются практически все современные импортные автомобили (если конструкцией предусмотрена его установка). Цвета и номера контактов, а также таблица соответствия приведены ниже.


Номера контактов и цвета проводов 13 пиновой розетки

Таблица соответствия для 13-ти пинового разъема.

Номер контактаОкраска проводаФункциональное назначение
1ЖелтаяПоворотник левого борта
2СиняяЗадний ПТФ
3БелаяМасса для цепей с 1 по 8
4ЗеленаяПоворотник правого борта
5КоричневаяПодсветка номерного знака и габаритные огни правой стороны
6КраснаяУправление стоп-сигналами
7ЧернаяПодсветка номерного знака и габаритные огни левой стороны
8ОранжеваяСигнал заднего хода
9Красная с коричневым+12 V от аккумуляторной батареи
10Синяя с коричневым+12 V (при включении зажигания)
11Синяя с белымМасса для цепи 10
12Не задействован
13Зеленая с белымМасса для цепи 9

Ответы на 3 часто задаваемых вопроса о подключения розетки фаркопа

Изменения эти заключаются в соединении одних проводов, ведущих к задней световой, сигнальной электрике прицепа автомобиля, с проводами от сцепного устройства.

Наиболее трудным моментом является необходимость определить места включения проводников. Сама розетка подключается двумя способами: Стандартным. Перед началом процедуры проверьте, есть ли нужное количество проводов достаточного, но не избыточного сечения.

Если световые и сигнальные лампы вашего авто функционируют без участия специального микропроцессора, подойдет вариант подключения семиканального имеющего 7 контактов фаркоп-разъема. Вторая контактная группа, осуществляющая постоянное питание на 12 вольт, достаточно часто не задействована.

Американскими изготовителями также применяется четырехконтактная распиновка розетки прицепа легкового автомобиля; машины европейского и американского производства, которые эксплуатируются отечественными автомобилями имеют контактную систему подключения. На прицепах отечественного производства, как правило, применяется разъем 7-pin, поэтому вместе с фаркопом резонно приобретать и соответствующую розетку с семью контактами. Включение с помощью блока согласования Современный электронный блок управления требует при подключении ТСУ наличия переходника, то есть блока согласования между элементами электроники автомобиля, фаркопа и прицепной части транспортного средства.

Спасибо Дмитрий Купи Прицеп Из этой статьи вы узнаете о подключении Webasto, инструкции при таком подключении, а также на какие тонкости и нюансы следует обращать внимание при монтаже. Цены очень низкие

Если распечатать не удалось, тогда скачайте схемы на свой смартфон, чтобы постоянно сверяться с правильностью соединения. Синий — противотуманки если такие предусмотрены конструкцией авто. Впрочем, если у вас окажется иномарка с оригинальным фаркопом с розеткой pin, а у приобретаемого в нашей компании прицепа разъем 7-pin, то это не проблема — существуют переходники, как для подключения 7-контактного штеккера прицепа к контактной розетке, так и наоборот. Кроме того, для проводки отлично подойдут медные провода. Еще понадобиться качественный провод с одной жилой с сечением провода, как минимум 1.

Для этого облейте эту деталь водой и посмотрите, будут ли протечки. Изменения эти заключаются в соединении одних проводов, ведущих к задней световой, сигнальной электрике прицепа автомобиля, с проводами от сцепного устройства. Крышка Предварительно ознакомьтесь с расположением всех семи подключаемых разъемов. Список лучших производителей: Bosal. Правильный подбор проводников по сечению позволяет не допустить перегрузку автомобильной проводки и выхода из строя предохранителей.

Параллельно следует заготовить соединительные колодки лучшими будут вариан6ты с гнездами для предохранителей. Если в комплекте не предусмотрены провода, тогда необходимо найти медные с подходящей толщиной. Если производитель добросовестный, то в коробку обязательно будет вкладываться инструкция по правильному размещению. Как соединить контакты? Термоусадка и изолента. Подключение розетки для прицепа

голоса

Рейтинг статьи

Возможные проблемы и способы их решения

Автовладелец при выполнении задачи может столкнуться с проблемой, когда поворотные огни моргают быстрее, чем нужно. Такой нюанс характерен для машин, в которых установлены реле поворотов старого типа. В более современных версиях транспортных средство моргание наоборот, будет слишком медленным. Такая проблема обусловлена тем, что на электросеть машины увеличилась нагрузка.

Чтоб избавиться от этого, есть два метода:

  1. Произвести установку в поворотные огни прицепа диодных источников освещения. Такие лампочки потребляют меньше электричества. Поэтому реле будет работать в штатном режиме.
  2. Установить нормально разомкнутые устройства. Удерживающие обмотки этих элементов должны быть установлены параллельно световым источникам в поворотах. Производится укладка положительного провода в багажный отсек и его соединение с входными контактными элементами реле. С выхода берется кабель, который идет на колодку фаркопа.

Виды разъемов

ГОСТ 9200-76 был основным стандартом в СССР, которым устанавливались единые для всех отраслей нормативы электрического подключения прицепной техники к автомобилям и тракторам того времени. В нем определено, что все транспортные средства, выпускаемые советской промышленностью, оборудуются одинаковыми семиконтактными разъемами.

После появления на отечественном рынке большого количества автомобилей и прицепов заграничного производства, полная взаимозаменяемость авторозеток оказалась утрачена. Иностранные машины оборудуются ТСУ (тягово-сцепными устройствами, или фаркопами) с электрическими соединениями часто не совпадающих типов.

Сегодня в эксплуатации можно встретить соединения таких разновидностей:

  • семиконтактный разъем «советского» образца (по ГОСТ 9200-76);
  • 7-контактный евроразъем (имеет отличие по сечению проводки и распайке 5-го и 7-го контактов);
  • семиконтактный (7-пиновый) американского образца – с плоскими штырями;
  • 13-контактный с разделением плюсовой и минусовой шин;
  • 15-контактный для тяжелых грузовых прицепов (имеет линии для подключения обратной индикации от прицепа к водителю тягача).

Нестандартные виды разъемов применяют дополнительно к базовому для подсоединения других электроцепей (камеры заднего вида, бортовые цепи прицепа-дачи и аналогичных).

Распиновка 7 контактной розетки прицепа Евро и РФ

  1. Поворотник левой стороны.
  2. Лампа заднего хода.
  3. Земля.
  4. Поворотник правой стороны.
  5. Подсветка номера и правый габаритный фонарь.
  6. Лампы стоп-сигнала.
  7. Правый габаритный фонарь.

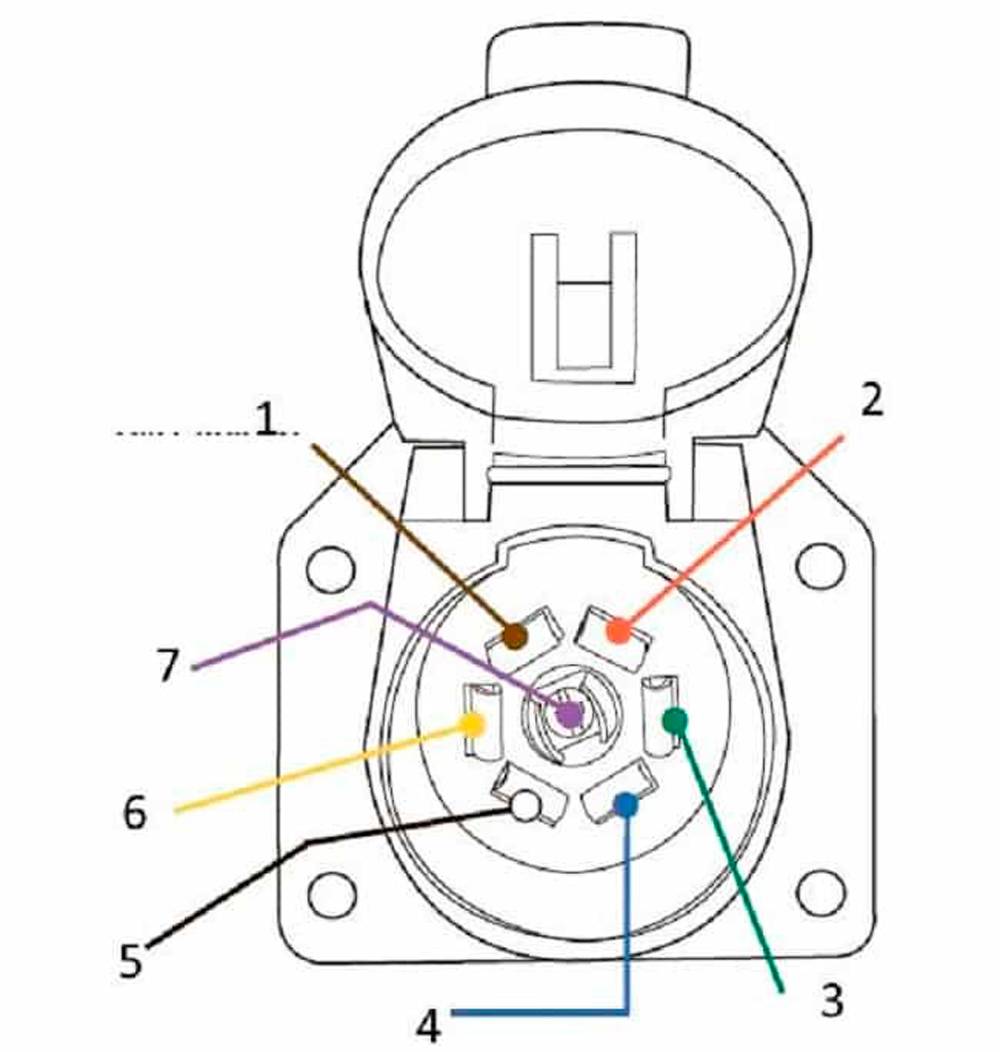

Американские гости

Американские модификации розеток отличаются от российских и европейских аналогов не только расстановкой каналов, но и способом подключения. Взять хотя бы 7-контактную розетку модификации HOPKINS.

Здесь первый контакт отвечает сразу за оба габаритных огня. Второй шнур выдает 12 V дополнительного напряжения для оборудования. Канал 3 предназначен для обслуживания поворотных огней левого борта, а шестой – правого. В парафию четвёртого входят топ-сигналы, пятого – контроль массы. Крайний седьмой контакт отмечает сигнал заднего хода.

Завершаем обзор американцев 4-пиновым разъемом. Его особенность – управление поворотниками и стоп-сигналами по одной линии. Это вызовет проблему при подключении к европейским 7-пинникам. Существует 2 варианта решения проблемы.

Самый простой и менее затратный способ – подключение к поворотникам напрямую. Но электропроводка может не выдержать дополнительной нагрузки. Итог – дорогостоящий ремонт или полная гибель автомобиля.

Поэтому рекомендуется второй способ. Он сложнее, но корректнее. Необходимо протянуть всю проводку под европейский разъем. Как это сделать, зависит от модели автомобиля. Не забудьте изучить мануал в комплекте к автомобилю.

Схема распиновка 13 контактной розетки

  1. Поворотник левой стороны.
  2. Задний противотуманный фонарь.
  3. Земля для клемм с 1 по 8.
  4. Поворотник правой стороны.
  5. Левая сторона габаритов и подсветки номера.
  6. Лампа стоп-сигнала.
  7. Правая сторона габаритов и подсветки номера.
  8. Лампа заднего хода.
  9. Постоянное напряжение 12 вольт 35 ампер.
  10. Напряжение 12 вольт 35 ампер, подаваемое после включения зажигания.
  11. Земля для клеммы.
  12. Сигнальный провод.
  13. Земля для клеммы 9.

Когда автомобиль не оснащен современным электронным блоком управления. Благодаря этому электрические провода можно напрямую соединить с существующими электрическими цепями. То есть, провода, которые идут с разъема подключаются к тем, что соединены с задней светотехникой.

Распиновка 15 контактного разъема

Данный тип разъема для подключения прицепа и полуприцепа — принятый стандарт для тягачей практически всех производителей, в том числе и американских. Учитывая требования к прицепам данного класса, для питания и управления их электрическим оборудованием стандартный разъем на 13 пин не подходит.


Внешний вид розетки на 15 пин

Таблица согласования 15 контактного разъема.

Номер пинаОкраскаФункция
1ЖелтаяПоворотник левого борта
2ЗеленаяПоворотник правого борта
3ГолубаяПТФ
4БелаяЗемля
5ЧернаяГабаритные огни с левой стороны
6КоричневаяГабаритные огни с правой стороны
7КраснаяУправление стоп-сигналами
8РозоваяСигнал заднего хода
9Оранжевая+24 V
10СераяПередача аварийного сигнала от датчиков, установленных на тормозные колодки
11Бело-чернаяСигнал с датчиков давления пружинных тормозов
12Бело-голубаяУправление механизмом подъема моста
13Бело-краснаяобмен информационными сигналами
14Бело-зеленаяCAN-H
15Бело-коричневаяCAN-L

О способах подключения и видах разъёмов прицепа

Для транспортировки грузовых прицепов используется специальное тяговое сцепное устройство выполненное из мощной силовой стальной конструкции, крепится сзади на стальную платформу автомобильным механизмом.

Требуется схема подключения фаркопа, которая обеспечит безопасность и соблюдение правил ДТП. Многие автомобили предусматривают в дополнительных опциях к автомашине разъёмный узел: розетку фаркопа и электрические провода соединяющие питание, управление машиной с дополнительным тяговым устройством.

В основном автотранспортные механизмы оснащаются данными устройствами как дополнительный сервис при приобретении авто. Розетка фаркопа может быть подключена самостоятельно к автомобилю, распиновка розетки фаркопа и монтаж электрической проводки выполнить своими руками не представляет большого труда. Рассмотрим схемы подключения прицепа распиновку розетки фаркопа.

Существуют следующие схемы подключения розетки фаркопа:

  • Обычный Российский стандарт с розеткой на семь групп соединительных контактов;
  • Европейский и Американский стандарт на тринадцать разъемных соединений;
  • Специальный разъём.

Кстати, в России и Америке тоже применяют на семь и тринадцать разъёмов способ на подключение фаркопа. Тринадцать соединений применяют в основном присоединении электропроводки в перевозных домах-прицепах.

При проведении монтажа и соединения цепи управления задними габаритными приборами автомашины следует соблюдать правила подключения розетки для прицепа легкового автомобиля, правильность и последовательность операций при включении.

Не следует выполнять такие операции методом «тыка» в контакты световых приборов, может произойти КЗ или срабатывание автоматики защиты блока управления автомобилем. И нельзя соединять проводники методом скрутки, может некачественное соединение создать не верную команду, и устройства будут заблокированы на включение.

Современные схемы автомобиля комплектуются разными электронными приборами, которые в работе использует электронику, модули, блоки согласования. Поэтому в комплектность устройств включается ещё дополнительный особенный разъём.

В распиновке розетки прицепа грузового автомобиля используются проводники из проводников сечением 1,5 или 2мм, точнее по 1,5мм всего будет — 6 проводников, по 2мм будет один провод.

Розетка фаркопа на семь разъёмов имеет состав распиновки следующий:

  1. сигнал на левый поворот;
  2. задний ход;
  3. масса 12В;
  4. сигнал на правый поворот;
  5. правый габаритный сигнал;
  6. Стоп сигнал;
  7. левый габаритный сигнал.

Разъёмная розетка фаркопа на тринадцать пинов состоит из следующей комплектации:

  1. указатель левого поворота;
  2. противотуманные задние фонари;
  3. масса в цепи 1,2,4-8;
  4. указатель правого поворота;
  5. сигнал правый габаритный;
  6. Стоп сигнал;
  7. сигнал левый габаритный;
  8. сигнал заднего хода;
  9. +12 В постоянно;
  10. +12В при включении зажигания;
  11. масса в цепи 10;
  12. Резервный пин;
  13. масса в цепи 9.

Для разъёмов из 13 контактов характерно присутствие дополнительных контактов с минусовой и плюсовой полярностью, позволяющие соединять дополнительные приборы к примеру камеры, осветительные приборы и прочее.

Разъёмное подключение электропроводов фаркопа на семь и тринадцать разъёмных соединений состоит из двух соединительных узлов: розетка «мама» и вилка «папа». Розетка фаркопа монтируется на автомобиле рядом с местом крепления фаркопа.

Вилка для прицепа устанавливается с удлинённым жгутом из соединительных проводников на прицепе с целью создания свободной стыковки прицепа и свободного монтажа электропроводки.

В случаях применения специального разъёма в машинах с бортовым компьютером и прочими электронными устройствами, лучше в монтаже электрической части сигнального управления прицепного механизма применять электронный блок согласования, в других же случаях можно провести монтаж ручной электросети для прицепа.

Пошаговый порядок подключения

Можно самостоятельно подключить разъём питания автоприцепа, выполняя следующие шаги.

Шаг первый

Для его выполнения необходимо:

  • Определить коммутативную схему.
  • Выяснить, есть ли необходимость в модуле согласования.
  • Выбрать тип разъёма в соответствии с типом разъёма на прицепе.

Если прицепа нет в наличии и фаркоп устанавливается для буксировки различных случайных прицепных средств, то рекомендуется установить универсальную розетку на тринадцать контактов.

При необходимости можно подключить вилку от прицепа на 7 pin, использовав специальный переходник, сохраняющий все управляющие функции.

Если же понадобится подключить к розетке 7 pin вилку 13 pin (например, прицепа-дачи), то также можно использовать переходник, но сохранить все необходимые функции не получится.

Если автомобиль выпущен раньше двухтысячного года, то установка согласующего блока, скорее всего, не понадобится. Но тогда необходимо установить предохранители защиты повторительных и задних световых сигналов с увеличенным на 25 процентов номиналом.

Шаг второй

Обязательно протестировать все электрические цепи в штекере прицепа. Если личного прицепа нет, и предполагается использовать прокатный, то этот шаг можно пропустить. Проверка работоспособности всех узлов прицепа — обязанность арендодателя.

Самые распространённые дефекты электрических систем прицепа:

  • Отслоение и коррозия проводки в местах пайки и контактных соединений.
  • Короткие замыкания в местах трущихся элементов.
  • Перегорание ламп накаливания.
  • Образование токов утечки. Это связано с солевой обработкой дорог и попаданием реагентов в места соединения контактов. А также может быть связано с заездом в солёную воду (например, при транспортировке лодок или гидроциклов).

Шаг третий

Обязательно необходимо разметить схему трассировки. Это позволит точно видеть, какой расцветки и сечения проводник, куда он проходит, где и как соединяется и с чем. Если в комплекте приобретённого разъёма предусмотрены провода, то целесообразнее использовать именно их.

Особое внимание стоит уделить наиболее сложному этапу прокладки проводки от разъёма внутрь багажника. Это необходимо сделать скрыто, но, главное — исключить возможность повреждения проводников в процессе эксплуатации багажного отделения, а также не нарушить его герметичность

Повреждения могут привести к короткому замыканию, а разгерметизация — к попаданию влаги в салон. В большинстве моделей автомобилей для этого предусмотрено специализированное отверстие в кузове.

Коммутацию проводников производят методом скрутки с последующей пайкой контактов и надёжной изоляцией при помощи трубок термоусадки (трубка, надеваемая на соединение или контакт для изоляции, уменьшающаяся в размерах при нагревании феном или зажигалкой). При соединении проводников электропитание автомобиля должно быть обязательно отключено.

Шаг четвёртый

Подключение разъёма потребует максимального внимания. Для безошибочных действий все проводники лучше промаркировать и коммутировать с контактами розетки в строгом соответствии с распиновкой, указанной в схеме выбранного разъёма. Все соединения вне кузова автомобиля нужно обязательно пропаивать и надёжно изолировать при помощи термоусадки. Перед изоляцией контактов соединения рекомендуется обработать литолом или солидолом. Это предотвратит возможное попадание влаги. После коммутации проводов в корпусе розетки их следует обработать графитной смазкой. Это также защитит от влаги и предотвратит коррозию контактов.

Финальные действия

Собранную схему необходимо проверить при помощи мультиметра. Последовательная «прозвонка» проводников в режиме измерения сопротивления поможет выявить возможные короткие замыкания. Только после такой проверки можно включить электропитание автомобиля.
