Ремонтируем рулевую рейку на ВАЗ-2112 своими руками (+видео)

Установка ЭУР

Необходимые инструменты

Допустим, вы приобрели комплект ЭУР – он может быть от ВАЗ 2110 или от другой модели, к примеру, от Приоры. Приготовьте следующие инструменты:

• Дрель вместе со сверлом по металлу.
• Набор отверток, болгарку.
• Длинную линейку.

Все готово? Переходим к установке.

Пошаговая инструкция

1. Из колодки необходимо извлечь штатную клемму и поставить ее в колодку на жгуте. Находим штатный привод, который присоединен к колодке. На его место необходимо поставить свободную клемму. Теперь провод можно поместить между креплениями.

Регулировка

После сборки вам нужно будет выровнять рулевое колесо, если оно установлено криво. Отдельно установите датчик, который шел в комплекте с ЭУР. Если кожух колонки потрескался, лучше сразу поменять его на исправный. Между передней панелью и кожухом могут быть зазоры – их необходимо удалить.

Нюансы замены узла в сборе

В случае замены рейки ВАЗ-2114 в сборе с тягами, поступаем несколько по-иному.

В процессе работ откручивать тяги от рейки не нужно. Зато придется отсоединять наконечники от стойки. Эта операция не составит труда при наличии съемника.

Если же его в наличии нет, можно воспользоваться народным способом;

• Разгибаем и снимаем стопор;
• Откручиваем гайку наконечника;
• Берем монтировку и помещаем ее между тягой и выступом стойки, к которому наконечник крепиться;
• Создаем монтировкой усилие на отжим и одновременно наносим резкие удары молотком по выступу (обычно достаточно 2-3 ударов, чтобы наконечник «выскочил»).

Далее делаем все идентично описанному: раскручиваем гайки крепления и фиксирующий болт на вале колонки. После остается только извлечь механизм и заменить на новый.

После замены обязательно потребуется проведение регулировки углов развала/схождения рулевого управления ВАЗ-2114, даже в случае, когда тяги не снимались. Эта операция лишней точно не будет.

Лада 2110 › Бортжурнал › Рулевая рейка ВАЗ 2110. Ремонт и доработка.

Dron1977 был 2 недели назад

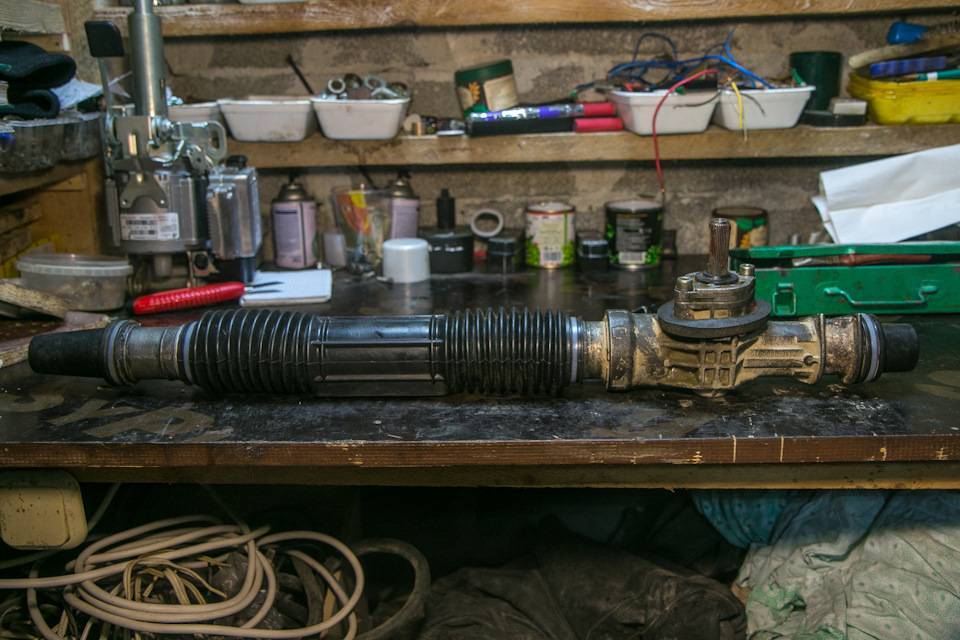

Всем известно как действуют на нервы посторонние шумы, стуки, скрипы и т.д. в узлах автомобиля. Пару недель потерпел стук в рулевой рейке и рулевых наконечниках, пока наконец то не собрался в выходные на ремонт. Встал вопрос перебрать рейку самому, или купить новую. Новая стоит 2700 рублей, живая рейка бу около 1000 рублей, ремкомплект 500 с копейками. Естественно такие детали как рейка лучше брать новые, если позволяет бюджет, бу брать не вариант, так как скупой платит дважды, остался третий бюджетный вариант, покупка ремкомплекта. Были приобретены рулевые наконечники и ремкомплект рулевой рейки. Первая проблема с которой столкнулся, не смог открутить болты крепления рулевых тяг, даже с помощью полуметровой трубы одетой на вороток. Болты или прикипели или были затянуты от души. Решил не париться и снять рейку вместе с рулевыми тягами, так как все равно наконечники шли под замену. Про рулевые наконечники позже, с фото. Съемником, вместе с помощником снял оба рулевых наконечника, ослабил крепление к рулевой колонке, и открутив четыре гайки крепления рейки вынул ее через левое монтажное окно. Перед авто был вывешен на подпорках типа “чурка березовая”. дальше пошло поехало. Как разбирал писать думаю не стоит, все знают как это делается. Остановлюсь на неприятном моменте обратной сборки. Взамен разбитого сухаря был установлен новый, смазан литолом, но…вал рейки наотрез отказался входить в сухарь, хотя сухарь сел на свое место. При промере внутреннего диаметра сухаря штангель показал 24мм, при диаметре моего вала 26мм. Более чем странно, но тем не менее это факт. Пока курил и думал на улице как быть, помощник сказал что могу голову не греть, все нормально…новый сухарь уже не новый и уже не сухарь, а так, кусочки пластика… короче сломал. Виноватым оказался производитель ремкомплекта который “делает всякую х…ю”. Знакомая ситуация? Вооот! Сборка встала, но у меня созрел план по улучшения качеств рейки путем установки туда фторопластовой втулки, вместо родного сухаря. Токарь заверил меня что все сделаем, и в ожидании завтрашнего дня, убить остатки вечера, я стал менять рулевые наконечники, на снятых тягах. Естественно они были заранее помечены как левая и правая. Промерил новые наконечники и старые. Размеры оказались идентичными 93 мм. Десятые доли мм. не всчет. Пометил мягкими хомутами старые наконечники, просчитал число оборотов затяжки, поставил новые наконечники. Затянув на нужное число оборотов ( в моем случае получилось 18 оборотов), новый наконечник встал на свое место, точно так-же как стоял старый, на обеих тягах. Возможно в моем случае мне повезло, но на развал надо будет все равно заехать, хотя забегая вперед скажу что машина ведет себя на дороге отлично.Утром следующего дня у меня на руках была фторопластовая втулка с внутренним диаметром 26 мм, длинной почти 6 см. Точных размеров у меня нет, как и фото самой втулки, так как делали по месту и запресовали втулку сразу в рейку. Втулка села в рейку очень плотно, вал ходит по втулке так-же плотно, но без чрезмерного усилия и без каких либо люфтов. Сборка и установка рейки прошла в обратном порядке, без каких либо эксцессов. Сейчас имеем отсутствие посторонних стуков в передней подвеске, рулевой рейке и ударов в руль, при движении на различных скоростях по дорогам с разным покрытием( тестировал на щебеночной дороге, и на технологической дороге угольного разреза). Немного фото, всем добра и бабла…

Они не хотели откручиваться.

Полное отсутствие смазки. Или это нормально?

Старый лопнувший сухарь.

Зубья вала визуально в нормальном состоянии.

Сама втулка. Другой конец втулки разрезной.

Мягкий хомут в качестве ограничителя, при старом наконечнике.

Установлен новый наконечник.

Нравится 39 Подписаться

Возможные неисправности рулевого управления, их причины и методы устранения

Главная / Руководство по ремонту и эксплуатации ВАЗ 2110/2112/2111 / Возможные неисправности рулевого управления, их причины и методы устранения

Рис. 5-2. Рулевая колонка:

1 — промежуточный вал рулевого управления; 2 — соединительная муфта; 3 — кронштейн крепления вала рулевого управления; 4 — карданный шарнир; 5 — распорная втулка; 6 — втулка опорной пластины; 7 — крестовина карданного шарнира; 8 — игольчатый подшипник крестовины; 9 — опорная пластина; 10 — труба кронштейна вала рулевого управления; 11 фиксирующая пластина; 12 — приварной кронштейн кузова; 13 — подшипник вала рулевого управления; 14 — верхняя часть облицовочного кожуха; 15 — верхний вал рулевого управления; 16 — держатель контактных пластин; 17 — гайка крепления рулевого колеса; 18 — рулевое колесо; 19 — нижняя часть облицовочного кожуха; 20 — рычаг регулировки положения рулевой колонки; 21 — стопорное кольцо; 22 — оттяжная пружина; 23 — регулировочная втулка рычага; 24 — стяжной болт; 25 — распорная втулка

шестерней фланцем 9 (рис. 5-3) через эластичную муфту. Верхний вал расположен в трубе 10 кронштейна 3 (см. рис. 5-2) на двух шариковых подшип-

никах 13, имеющих эластичные втулки на внутреннем посадочном диаметре.

Кронштейн 3 крепления вала рулевого управления крепится в четырех точках к

приварному кронштейну 12 кузова, причем передняя часть кронштейна крепится через две фиксирующие пластины 11 болтами с отрывными головками.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ РУЛЕВОГО УПРАВЛЕНИЯ, ИХ ПРИЧИНЫ И МЕТОДЫ УСТРАНЕНИЯ

Причина неисправности	Метод устранения
Увеличенный свободный ход рулевого колеса
1. Ослабление гаек крепления шаровых пальцев тяг	1 Проверьте наличие шплинта, затяните гайки и зашплинтуйте
2. Увеличенный зазор в шаровых шарнирах тяг	2. Замените наконечники тяг
3. Износ резинометаллических шарниров тяг	3. Замените резинометаллические шарниры или тяги
4. Увеличенный зазор между упором рейки и гайкой	4. Замените изношенные детали и отрегулируйте рулевой механизм
Шум (стук) в рулевом управлении
1. Ослабление гаек шаровых шарниров тяг	1. Проверьте и затяните гайки
2. Увеличенный зазор между упором рейки и гайкой	2. Замените изношенные детали, отрегулируйте рулевой механизм
3. Ослабление крепления рулевого механизма	3. Подтяните гайки крепления рулевого механизма
4. Ослабление болта крепления нижнего фланца эластичной муфты на валу шестерни	4. Затяните болт крепления нижнего фланца муфты
Тугое вращение рулевого колеса
1. Повреждение подшипника верхней опоры стойки подвески	1. Замените подшипник или опору в сборе

Причина неисправности	Метод устранения
2. Повреждение опорной втулки или упора рейки	2. Замените поврежденные детали, заложите смазку
3. Низкое давление в шинах передних колес	3 Установите нормальное давление
4. Повреждение деталей шаровых шарниров тяг	4. Замените поврежденные детали
5. Повреждение деталей телескопической стойки подвески	5. Замените или отремонтируйте стойку подвески
6 Повреждены подшипники верхнего вала рулевой колонки	6. Замените подшипники
Рулевая колонка не фиксируется в установленном положении
1. Проворачивание стяжного болта рычага регулировки	1. Отверните рычаг в сборе с регулировочной втулкой с болта и установите выступ болта в прорезь направляющей пластины кронштейна вала руля
2. Рычаг регулировки упирается в облицовочный кожух	2. Снимите облицовочный кожух, затем стопорную шайбу и рычаг, затяните втулку, наденьте рычаг в нужном положении, проверьте надежность стопо-рения и функционирования стяжного устройства, установите стопорную шайбу и облицовочный кожух.

Рулевая рейка Ваз 2114 – признаки неисправности

Рассмотрим каждый из признаков, а также что может вызвать их появление. Следует указать, что некоторые проблемы, к примеру, стук, могут быть связаны не с самим механизмом.

1. Итак, на руле увеличился свободный ход, то есть он больше болтается, проявляться увеличенный ход может дополнительно появлением биения в руле при торможении.

Данная проблема может быть связана с ослаблением крепления шаровых пальцев к стабилизаторной стойке, увеличенным зазором в шаровых шарнирах, увеличенным зазором между рейкой и шестерней.

• При обнаружении люфта в руле, в первую очередь следует осмотреть рулевые шаровые наконечники. Редко случается, но возможно, что гайки крепления наконечников ослабились и палец начал выходить из посадочного места, из-за чего в месте крепления образовался значительный зазор. Устранить такую неисправность просто, достаточно подтянуть гайки.
• Значительно чаще встречается износ шаровых наконечников, в результате чего между пальцем и корпусом появляется зазор. Устранить такую неисправность можно, если поменять наконечники.
• Люфт в руле может быть образован из-за увеличения зазора между рейкой и шестерней. В процессе работы данного механизма эти элементы постепенно изнашиваются, и зазор между ними увеличивается. Ремонт этой проблемы сводится к тому, что требуется регулировка, при которой следует всего лишь правильно подтянуть регулировочную упорную гайку.

1. Стук в данном механизме может быть вызван люфтами в наконечниках, увеличенным зазором между рейкой и шестерней, а также ослаблением крепления самого механизма.

• Что касается наконечников и зазора рейки, то ремонт механизма указан выше, то есть достаточно подтянуть упорную гайку и все.
• По поводу ослабления крепления, то достаточно всего лишь подтянуть гайки крепления хомутов, которыми удерживается механизм, и проблема будет решена.

1. Тугое вращение руля может быть из-за повреждения опорного подшипника амортизационной стойки (тот случай, когда проблема с подвеской влияет на рулевой механизм), повреждения втулки рейки, подклинивания рулевых наконечников, подклинивание подшипников рулевого привода.

• В случае с изношенным подшипником опоры, то ремонт сводится к снятию этой опоры и замене подшипника.
• Если причиной тугого вращения стала опорная втулка, то на место поврежденной нужно поставить новую, а сам механизм смазать.
• При проблемах с наконечниками, их следует проверить и при надобности заменить. То же касается и подшипников привода.

Регулировка развал-схождения штангенциркулем

Следует отметить, что после ремонта многих неисправностей, потребуется регулировка положения колес (углов развала-схождения).

Все работы с рулевым механизмом вполне можно выполнить своими руками, особо сложного в этом ничего нет. Но после работ, особенно касающихся рулевых наконечников, потребуется регулировка углов схождения, которые лучше доверить сделать специалистам.

При возникновении неисправности, вначале нужно будет провести диагностику механизма, для выявления узла, который стал причиной. Вначале проверяется состояние наконечников. Для этого они снимаются с опоры и вручную производится проверка. У исправного наконечника палец в своем корпусе ходит с усилием, но подклинивать к каком-то положении он не должен, такой наконечник можно поставить на место и продолжать искать неисправности. Если он ходит свободно и ощущается люфт, то он заменяется.

Далее производится регулировка зазора между рейкой и шестерней. Для этого используется специальный 6-гранный ключ. С его помощью упорная гайка закручивается до упора, а после ослабляется на ¼ оборота. После этого гайка фиксируется при помощи кернения. Если регулировка произведена правильно, а состояние рейки еще удовлетворительно, то стуки должны исчезнуть. Если регулировка не помогла, то скорее всего, износ основных узлов достаточно сильный и требуется капитальный ремонт механизма с заменой рейки, который тоже можно выполнить своими руками.

Скрипит рулевая рейка Ваз 2112 – что делать ?

Проведение диагностических работ, которые позволят определить причины скрипа, следует начать с выявления конкретного места, откуда слышится скрип при повороте руля. Чтобы это сделать, необходимо поставить автомобиль на яму и попросить кого-нибудь покрутить руль, при этом прислушиваясь из-под машины к звукам, чтобы установить место скрипа. Определившись с тем, какой именно элемент скрипит, можно переходить к ремонту.

Определить скрип рулевой колонки достаточно просто по характерной вибрации, которая также будет возникать при вращении рулевого колеса. Чаще всего скрипит муфта рулевой колонки, и подобная проблема типична для автомобилей, которые были неудачно восстановлены после серьезного ДТП. Данная проблема, если шум несильный, не сказывается на качестве работы рулевого механизма, поэтому можно продолжать эксплуатировать автомобиль. Исправить ситуацию можно только заменой рулевой колонки. Также скрип может доноситься из сочленения рулевой рейки и колонки, если они плохо отрегулированы или имеет место быть сильный износ. В зависимости от модели автомобиля, данная проблема решается разными способами. Чаще всего имеется возможность отрегулировать механизм.

Детали рулевого управления

1 – внутренние наконечники рулевых тяг; 2 – скоба крепления рулевого механизма; 3 – опора рулевого механизма; 4 – распорное кольцо; 5 – рулевой механизм; 6 – уплотнительная прокладка; 7 – упорная пластина уплотнителя; 8 – уплотнитель; 9 – нижний фланец эластичной муфты; 10 – промежуточный вал рулевого управления; 11 – стяжной болт; 12 – распорная втулка; 13 – облицовочный кожух (верхняя часть); 14 – верхний вал рулевого управления; 15 – рулевое колесо; 16 – крышка выключателя сигнала; 17 – регулировочная втулка; 18 – рычаг регулировки положения рулевой колонки; 19 – стопорное кольцо; 20 – облицовочный кожух (нижняя часть); 21 – кронштейн крепления вала рулевого управления; 22 – подшипник вала рулевого управления; 23 – регулировочная тяга; 24 – наружный наконечник рулевой тяги; 25 – пружинное кольцо; 26 – защитный чехол; 27 – уплотнительное кольцо

Рулевое управление травмобезопасное, с регулируемой по высоте (углу наклона) рулевой колонкой, с реечным рулевым механизмом.

Рулевой механизм в сборе с рулевыми тягами крепится в моторном отсеке к щитку передка кузова на двух его кронштейнах при помощи скоб 8 (рис. Рулевой механизм в сборе с приводом). Крепление осуществляется через резиновые подушки (опоры) 9 гайками на приварных болтах.

В картере 17 рулевого механизма на роликовом 20 и шариковом 22 подшипниках установлена приводная шестерня 21, которая находится в зацеплении с рейкой 16. Внутренняя обойма шарикового подшипника фиксируется на валу шестерни стопорным кольцом 23, а наружная обойма поджимается гайкой 26 к торцу гнезда подшипника в картере рулевого механизма. В выточке гайки располагается уплотнительное кольцо 25. Между гайкой и стопорным кольцом 23 установлена защитная шайба 24.

Гайка стопорится в картере шайбой и закрывается пыльником 28, насаженным на вал приводной шестерни. На пыльнике и на картере рулевого механизма выполнены метки А и В для обеспечения установки рейки рулевого механизма в среднее положение. Рейка 16 поджимается к зубьям приводной шестерни пружиной 32 через металлокерамический упор 31, который уплотняется в картере резиновым кольцом 30. Пружина поджимается гайкой 33 со стопорным кольцом 34, создающим сопротивление отворачиванию гайки.

На картер рулевого механизма с левой стороны надевается защитный колпак 29, с правой – напрессовывается труба, имеющая продольный паз. Через паз трубы и отверстия в защитном чехле 10 проходят распорные втулки резинометаллических шарниров 13 внутрен них наконечников 5 и 7 рулевых тяг. Тяги рулевого привода крепятся к рейке болтами 6, которые проходят через соединительную пластину 12 и распорные втулки резинометаллических шарниров 13. Фиксируются болты стопорной пластиной 11.

Вал рулевого управления состоит из верхнего 15 (рис. Рулевая колонка) и промежуточного 1 валов, соединенных между собой карданным шарниром 4. Промежуточный вал соединяется с приводной шестерней фланцем 9 (рис. Детали рулевого управления) через эластичную муфту. Верхний вал расположен в трубе 10 кронштейна 3 (см. рис. Рулевая колонка) на двух шариковых подшипниках 13, имеющих эластичные втулки на внутреннем посадочном диаметре.

Кронштейн 3 крепления вала рулевого управления крепится в четырех точках к приварному кронштейну 12 кузова, причем передняя часть кронштейна крепится через две фиксирующие пластины 11 болтами с отрывными головками.

Задняя часть кронштейна 3 вала рулевого управления крепится на приварных болтах гайками с пружинными шайбами или без них самоконтрящимися гайками.

Кронштейн 3 крепления вала рулевого управления и его труба 10 соединяются между собой шарнирно двумя пластинами 9 при помощи четырех болтов с пластмассовыми 6 и металлическими 5 втулками. При таком соединении труба вместе с верхним валом рулевого управления имеет как угловое, так и осевое перемещение относительно кронштейна 3. Угловое перемещение проводится на величину прорези Р в направляющей пластине угловой регулировки, которая приваривается к трубе, а осевое – на величину прорези С в направляющей осевой регулировки кронштейна 3. Таким образом, можно менять угол наклона рулевой колонки и перемещать ее вдоль оси в пределах длины пазов С и Р.

Ремонт и проверка рулевой рейки

В том случае, если для нормального функционирования рулевую рейку пришлось ремонтировать, ее подтяжку необходимо производить в тисках. Люфт определяется пошатыванием рейки, а при обнаружении серьезного угла поворота следует провернуть гайку на угол около 15 градусов и проверить люфт снова. Такую последовательность действий повторяют до того, как лишний поворот не исчезнет. Проверять эффективность ремонтных работ нужно при движении автомобиля. Обычно эксперименты проводятся на незначительной скорости – около 40 км/ч, когда можно четко определить различные биения и закусывание руля. Как советуют опытные автомобилисты, не нужно сразу подкручивать рейку на большой угол – для начала достаточно и четверти оборота. Если же это не помогло, то стоит докручивать гайку постепенно на небольшую часть окружности и снова проверять работу двигателя. После того как стук под капотом исчезнет, автомобиль может эксплуатироваться без проблем в течение нескольких лет.

При возникновении стука со стороны рулевой рейки на автомобилях ВАЗ 2108, 2109, 21099, 2113, 2114, 2115 и их модификациях имеется возможность устранить стук подтянув пробку упора рейки специальным ключом.

Специальный инструмент — ключ для регулировки рулевой рейки

Ключ представляет собой гранник на «17» прикрепленный к металлической ручке. Варианты исполнения этого инструмента от разных производителей могут быть различные. См. фото выше.

Как работать ключом для регулировки рулевой рейки 2108

Одна из неисправностей рулевой рейки автомобилей ВАЗ 2108, 2109, 21099 это выработка зубцов на самой рейке в зоне контакта с шестерней на валу. Образуется зазор, который приводит к люфту рейки и стуку ощутимому на руле.

Если проблема не запущена, то можно при помощи упора установленного под рейкой отрегулировать этот зазор. Перемещение упора регулируется пробкой, установленной в торце корпуса рулевого механизма рейки. Грани пробки внутренние, поэтому повернуть ее можно только гранником на «17», что и представляет собой ключ для регулировки рулевой рейки 2108.

Для регулировки, необходимо вставить ключ в пробку и повернуть на 10-15 гр против часовой стрелки. Так упор подожмется к рейке. Подробнее о регулировке рулевой рейки 2108: «Регулировка рулевой рейки 2108 автомобилей ВАЗ 2108, 2109, 21099».

пример регулировки рулевой рейки 2108, рейка демонтирована с автомобиля

Примечания и дополнения

— Для регулировки рулевой рейки других переднеприводных автомобилей ВАЗ, например 2110, применяется аналогичный ключ. Он различается с ключом 2108 размером гранника (на «24» для рулевой рейки 2110).

— Реккомендуется приобретать усиленный ключ для регулировки рулевой рейки (см. фото в начале статьи), так как в процессе регулировки придется прикладывать значительное усилие при попытке повернуть закерненную в корпусе пробку упора.

Еще статьи по рулевой рейке автомобилей ВАЗ 2108, 2109, 21010

К заказу доступны обе цены РРЦ (рекомендованная розничная цена) или указанная ниже.

Нет в наличии

Купить

Снятие рулевой рейки

В случае неизбежности демонтажа рулевого механизма, следует установить автомобиль на ровную поверхность или на подъёмник. Должно быть достаточно места, чтобы нараспашку открыть водительскую дверь. Отключаем АКБ. Снимаем передние колёса, предварительно вывесив передок автомобиля.

На заметку! При демонтаже рулевой рейки ВАЗ 2110 для ремонта, машина будет подвержена толчкам и качениям. Поэтому, необходимо жёстко зафиксировать автомобиль, обезопасив себя от её случайного падения.

Перемещаемся в салон машины. Под педалями тормоза и сцепления есть узел, соединяющий рейку и колонку. Это карданная передача. Откручиваем болт, который зажимает кардан на шлицевой части механизма и вынимаем его. Соединение следует немного разжать, вставив в разрез мощную отвёртку.

Следующий этап – отсоединение наконечников от поворотных кулаков. Сначала, с одной стороны: вынимаем шпильку и откручиваем гайку. Молотком щадяще стучим по кулаку, пока наконечник не выскочит из посадочного места. Затем, переходим на другую сторону, и проделываем аналогичную операцию.

Теперь, осталось отсоединить сам агрегат. Он крепится 4 болтами к щиту в моторном отсеке. Отворачиваем болты и освобождаем хомуты. Узел полностью отсоединён. Движением вниз, освобождаем шлицевой паз механизма от колонки. Далее, аккуратно вытягиваем агрегат, через колёсную нишу и размещаем на верстаке.

Перед тем, как своими руками осуществить замену деталей в рулевой рейке ВАЗ 2110, необходимо подготовить ацетон или бензин, для промывки элементов.

Ремонт рулевой рейки

Наиболее часто, эту операцию называют – восстановление. Для владельцев ВАЗ 2110, замена рулевой рейки может стать нерентабельным мероприятием. Поэтому, сперва следует попробовать восстановить износившийся узел. Для этого, в магазинах автозапчастей, необходимо купить ремкомплект для ремонта. Его стоимость зависит от комплектации и варьируется от 250 до 500 рублей.

1. После подготовительных работ, можно приступать к восстановлению.
2. Зажимаем снятый агрегат в тиски и разбираем его:

• снимаем гофру (20), открутив хомуты (19);
• откручиваем нижнюю гайку (18);
• вынимаем детали (15-17);
• снимаем пыльник (12);
• откручиваем гайку (10);
• вынимаем шайбу (8) и стопорное кольцо (7);
• достаём подшипник (6);
• снимаем колпачок (14);
• вынимаем реечный вал (13);
• металлические детали промываем в ацетоне или бензине;
• собираем агрегат в обратном порядке, попутно устанавливая новые детали из ремонтного комплекта. Подшипник и реечный вал, следует обработать смазкой ФИОЛ–1.

На заметку! Защитный чехол (пыльник) в ремкомплект не входит. Поэтому, его предстоит купить отдельно, если на старом будут обнаружены повреждения. Именно пыль и грязь являются причиной раннего износа трущихся механизмов.

Замена рулевой рейки ваз 2110

Если детали сильно изношены, то у владельца нет другого выхода, кроме как поменять агрегат целиком. Его стоимость начинается от 4 500 рублей. Выбирать из дешёвых вариантов — не самая толковая идея.

Лучше немного переплатить и приобрести деталь от благонадёжного производителя. Замена рулевой рейки ВАЗ 2110, осуществляется в обратном порядке после процедуры снятия. Механизм отрегулирован на заводе, и самостоятельные доработки и настройки не потребуются.

Также, рекомендуется приобрести новые наконечники.

Для справки! Единственное, что нельзя сделать своими руками после замены рулевой рейки на ВАЗ 2110, это развал/схождение колёс, отвечающий нормам. Данное обстоятельство относится к недостаткам, так как придётся посетить СТО.

Стоит отметить, что осуществить своими руками замену рулевой рейки на ВАЗ 2112 (16 клапанный мотор) можно в том же порядке, что и на «десятке» с 8-клапанным двигателем. Но, есть одно условие – если на автомобиле не установлен гидроусилитель.

В случае установленного на машину ГУР, изначально следует слить жидкость из системы. А только затем снимать узел. Устройство гидравлического механизма немного сложнее.

Если не удаётся устранить неисправности, то возможно установить рулевую рейку от ВАЗ 2110, с механическим приводом.

Для справки! Замещение главного узла ГУР на механический привод, довольно практично и часто встречается среди владельцев «двенашек».

Заключение

Ремонт рулевой рейки ВАЗ 2110 — идентичен восстановлению механизма на ВАЗ 2108-09.

Если у владельца был опыт ремонта на ранних моделях переднеприводного семейства, то с «десяткой» сложностей не возникнет.

Стоит отметить, что в механизмах всё же есть незначительные отличия крепёжных соединений. Но, они настолько невелики, что некоторые видеоблогеры не придают этому значения, делая общие обзоры на ремонт.

Замена рулевой рейки

Для проведения работ потребуется: хомуты, уайтспирит, ветошь, аэрозоль, смазка для подшипника, жидкость WD-40.

Также могут потребоваться:

1. Сайлентблоки.
2. Пыльники.
3. Наконечники.
4. Трубки.
5. Комплект для ремонта рейки.

Инструменты:

• Ключ на «22».
• Молоток.
• Кардан.
• Зубило.
• Съемник, чтобы снимать наконечники.

Последовательность работ при замене на ВАЗ-2112

1. Изначально надо побрызгать WD-40 на все крепежи и болты, чтобы в процессе работы их можно было легче откручивать. После этого болты стоит обработать маслом и начинать работу только через сутки после этого. Делать всё надо не спеша, с расстановкой.
2. Автомобиль стоит зафиксировать на месте. Под колеса потребуется положить подпорки. Руль должен быть также заблокирован, а автомобиль стоять на ручнике.
3. Снимаются передние колеса, предварительно вывешивается авто.
4. Откручиваются наконечники.
5. При помощи съёмника выбиваются пальцы с посадочного места.
6. Снимаются хомуты крепления рейки.
7. Откручиваются болты на валу баранки. Расположены они в самом низу возле пола.
8. После этого со стороны моторного отсека рейка тянется на себя.
9. Через отверстие после демонтажа самой рейки демонтируется и весь механизм управления авто.
10. В том случае, когда узел уже не подлежит ремонту (требуется произвести диагностику), его заменяют на новый. Подробнее о ремонте рулевой рейки здесь.
11. Далее следует произвести установку рулевой рейки на автомобиль в обратной последовательности разборке.

После сборки потребуется регулировка рулевой рейки. Об это мы уже писали тут.

Для чего нужна рулевая рейка?

Она передает усилие от руля на колеса. Также при помощи нее можно направлять автомобиль в ту или иную сторону. Этот узел со времени своего появления постоянно усовершенствовался и обновлялся. Но, несмотря на это, рулевая рейка также подвергается износу.

Рейка состоит из:

1. Ползунка.
2. Уплотнителя.
3. Штока.
4. Тяги с наконечниками.
5. Крепежей и рычагов поворота.

Все эти элементы работают друг с другом слаженно. Если выйдет из строя хоть один из них, нормально функционировать перестает весь механизм.

Важно! Ездить с неисправной рейкой небезопасно. Это может привести к потере контроля над управлением авто

Поэтому важно изначально выявлять все неисправности и своевременно устранять их.

Неисправности рейки

1. Чаще всего из строя могут выходить уплотнители и шток. При этом в передней подвеске может возникать шум и стук при движении.
2. Болезнь ВАЗовских реек — это сухари.
3. Протечка узла также случается довольно часто. Свидетельствовать об этом будут пятна масла на самой детали и на асфальте после стоянки.
4. «Тугой руль». Случается, что баранку легко можно провернуть только в одну сторону. При такой неисправности эксплуатировать авто запрещено. Это может привести к ДТП.

Обычно выходит данный узел из строя по той причине, что водитель любит быстро ездить по плохой дороге.

Налет на препятствие, резкое торможение, износ пыльников — всё это может стать причиной выхода элементов механизма из строя. Чтобы избежать такого, рекомендуется к своему авто относиться бережно.

Также машину в холодное время года не стоит оставлять на долгое время с вывернутыми в сторону колесами. В таком случае гидравлика моментально может выйти из строя.

Разбираем рулевую рейку

1. Снять опору и защитный колпак с обеих сторон механизма.
2. Освободить чехлы защиты.
3. Снять гайку упора при помощи спецключа.
4. Извлечь шестерню привода с подшипником.
5. Извлечь опорную втулку и рейку.

Далее необходимо заменить все элементы, которые входят в ремкоплект рулевой рейки, проверить изделие на люфт и провести визуальный осмотр.

После разборки рейки особое внимание надо уделить механизму червячной передачи и опорной втулке. Также если пыльники были повреждены, то может наблюдаться коррозия некоторых частей механизма.

Тут всё надо прочистить и промыть, а также обильно смазать.

Тут всё надо прочистить и промыть, а также обильно смазать.

Обязательно надо поменять стопорное кольцо и упор рейки. Эти детали подвергаются больше всего износу.

После установки рейки на автомобиль, необходимо провести её регулировку.
