Ремонт и замена распредвала своими руками при износе

Стоимость нового распределительного вала

В зависимости от типа и марки двигателя новые распредвалы стоят по-разному. Цены варьируются от 15 000 до 30 000 рублей. Естественно, это средняя стоимость оригинальных распредвалов для авто средней ценовой категории иностранного производства.

Но стоимость распредвала – это только половины истории при его неисправности. Ведь его еще предстоит заменить. Вот здесь разброс цен действительно не имеет границ. Все, конечно, зависит от марки, модели, года выпуска автомобиля и места, где будут проводиться работы. Сами понимаете, что у официалов замена распредвала влетит в огромные деньги. У частника в гараже эта работа может стоить в 5 раз дешевле. Но в этом случае есть риски по качеству предоставленных услуг.

Так что если вашей машине нужна замена распредвала, вы должны тщательно подходить к вопросу выбора места ремонта, поскольку это касается двигателя вашего автомобиля, который может быть серьезно поврежден в случае неправильной замены распределительного вала.

Кроме того, не забывайте, что во многих автомобилях добраться до распредвала очень тяжело из-за конструктивных особенностей транспортного средства. Именно поэтому в таких авто стоимость замены распредвала не может быть низкой, поскольку для этого необходимо слишком много времени. И если вы владелец такого авто и вам объявляют недорогой ценник по замене, то стоит призадуматься, будет ли в таком сервисе оказана действительно качественная услуга.

Может быть, не стоит рисковать? Ведь в итоге ваша экономия может выйти вам боком. Согласитесь, мы же не настолько богаты, чтобы экономить. Сами знаете, скупой обычно платит дважды. Особенно когда речь идет о сложном устройстве, которым является автомобиль.

Источник

Распредвал ВАЗ 2106

Распределительный вал является неотъемлемой частью в конструкции газораспределительного механизма (ГРМ) любого двигателя. Он выполнен в форме цилиндра, на котором расположены шейки и кулачки.

Описание

На «Жигулях» шестой модели вал механизма ГРМ установлен в головке блока цилиндров (ГБЦ) мотора. Такое расположение позволяет ремонтировать и менять деталь, а также регулировать зазоры клапанов без каких-либо сложностей. Доступ к валу открывается после снятия клапанной крышки. Распредвалу (РВ) отведена роль управления открытием и закрытием клапанов в цилиндрах двигателя — в нужный момент он впускает топливно-воздушную смесь в цилиндр и выпускает отработанные газы. На распределительный вал устанавливается шестерня, которая посредством цепи соединяется со звездой коленчатого вала. Такое конструктивное исполнение обеспечивает одновременное вращение обоих валов.

Поскольку на коленчатом и распределительном валу установлены шестерни разного размера, скорость вращения последнего снижена вдвое. Полный рабочий цикл в силовом агрегате происходит за один оборот распредвала и два оборота коленвала. Клапаны в ГБЦ открываются в определённом порядке под воздействием соответствующих кулачков на толкатели, т. е. при вращении распределительного вала кулачок надавливает на толкатель и передаёт усилие на клапан, поджатый пружинами. При этом клапан открывается и впускает топливно-воздушную смесь либо выпускает отработанные газы. При дальнейшем проворачивании кулачка клапан закрывается.

Параметры

Распределительный вал «шестёрки» имеет такие характеристики:

  • ширина фаз — 232˚;
  • высота подъёма впускного клапана — 9,5 мм;
  • запаздывание впускного клапана — 40˚;
  • опережение выпускного клапана — 42˚.

Какой распредвал лучше ставить

На ВАЗ 2106 подойдёт лишь один вал газораспределительного механизма — от «Нивы». Деталь устанавливают с целью повысить мощность и динамические показатели автомобиля. Достичь желаемых результатов, хоть и небольших, удаётся за счёт увеличения ширины фаз и высоты подъёма впускных клапанов. После установки РВ от «Нивы» эти параметры будут иметь значения 283˚ и 10,7 мм. Таким образом, впускной клапан будет открыт более длительное время и поднят на большую высоту относительно седла, что обеспечит поступление в цилиндры большего количества топлива.

При замене штатного распредвала на деталь от ВАЗ 21213 параметры мотора кардинально не изменятся. Можно установить «спортивный» вал, предназначенный для тюнинга, но стоит он недёшево — 4–10 тыс. руб.

Таблица: основные параметры «спортивных» распредвалов на «классику»

НаименованиеШирина фаз, oВысота подъёма клапана, мм
«Эстонец»25610,5
«Эстонец +»28911,2
«Эстонец-М»25611,33
«Шрик-1»29611,8
«Шрик-3»30412,1

Снимаем распределительный вал

Распределительный вал открывает и закрывает клапаны, впуская и выпуская горючую смесь в цилиндр. На распредвале есть кулачки. Это выступы, которые передают крутящий момент на рычаги. Одно плечо рокера (рычага) принимает вращательный момент от распределительного вала, другое передаёт его на клапаны. Таком образом, клапаны открываются.

Когда кулачок проворачивается дальше, он перестаёт действовать на рокер, и пружины возвращают клапан в исходное положение, то есть закрывают.Распредвал приводится в движение работой коленвала. Их соединяет цепь или ремень ГРМ. Если проводить аналогию с велосипедом, то коленчатый вал – это педали, распределительный вал – это заднее колесо, а цепь ГРМ – это она же у двухколёсника. Пока коленвал делает два оборота, распредвал выполняет только один.

Во время замены распредвала двигатель должен быть холодный.Вам потребуются:

  • Новый распредвал;
  • Комплект рычагов с болтами;
  • Гаечные ключи на 7, 8, 10, 13, 17 и 24;
  • Маленькая и большая отвёртка;
  • 3 запасные пружины рычагов;
  • Рейка;
  • Прокладка клапанной крышки;
  • Динамометрический ключ
  1. Снимите воздушный фильтр, отделите наконечник, трос и тяга привода дроссельной заслонки.
  2. Если у вас карбюраторный двигатель, вытащите топливный шланг из кронштейна, если инжекторный – отсоедините вакуумный шланг, рукав подачи воздуха и выведите из кронштейна топливный фильтр.
  3. Снимите крышку блока цилиндров.
  4. Совместите метку на звёздочке распредвала с верхней мёртвой точкой 4-го цилиндра. Если у вас карбюраторный двигатель, можно провернуть коленвал специальным ключом. А если стоит инжектор, то нужно приподнять автомобиль домкратом, включить четвертую передачу и прокрутить заднее колесо.
  5. Демонтируйте прокладку.
  6. Отогните шайбу звёздочки распределительного вала зубилом.
  7. Включите четвертую передачу, чтобы коленвал был зафиксирован.
  8. Снимите натяжитель.
  9. Открутите гайку и снимите звезду. Цепь привяжите к звезде, чтобы звенья не перескакивали на другие зубья.
  10. Выкрутите гайки и вытащите распредвал.
  11. Снимите рокера, болты и пружины.

Натяжительная система цепи ГРМ состоит из нескольких важнейших элементов

Разберёмся с ними подробнее.

Цепь ГРМ в двигателе ВАЗ 2107 поддерживается с помощью сложной системы натяжения. Одним из элементов этой системы является ограничительный палец. Это небольшая деталь цилиндрической формы, вкрученная в стенку блока цилиндров. Располагается палец рядом со звёздочкой коленчатого вала. Назначение пальца состоит в следующем: если натяжение цепи ГРМ внезапно ослабнет, палец не позволит цепи соскочить со звёздочки коленвала.

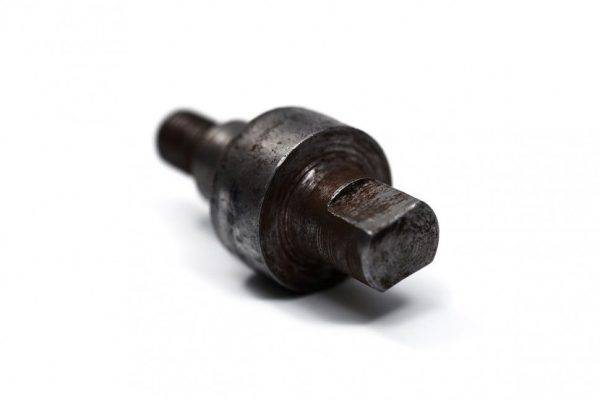

Конструкция ограничительного пальца предельно проста — это обычный болт с усечённой по бокам головкой

Цепь при этом начнёт задевать за ограничитель с характерным звяканьем, которое обязательно привлечёт внимание водителя, поскольку звук этот будет слышен даже в салоне. В случае обрыва цепи ограничитель не позволит ей полностью слететь со звёздочки и сломать находящиеся рядом звёздочки маслонасоса и вала ГРМ. О назначении натяжителя цепи ГРМ нетрудно догадаться из его названия

Он должен постоянно натягивать цепь, не допуская её провисания. Если цепь провиснет хотя бы на полсантиметра, она может слететь с одной из звёздочек (хотя это случается довольно редко, намного чаще бывают ситуации, когда цепь остаётся на звёздочке, но при этом перескакивает на несколько зубьев вперёд, в результате чего равномерность её натяжения полностью нарушается, а провисание увеличивается ещё больше). В разное время на ВАЗ 2107 устанавливались разные типы натяжителей

О назначении натяжителя цепи ГРМ нетрудно догадаться из его названия. Он должен постоянно натягивать цепь, не допуская её провисания. Если цепь провиснет хотя бы на полсантиметра, она может слететь с одной из звёздочек (хотя это случается довольно редко, намного чаще бывают ситуации, когда цепь остаётся на звёздочке, но при этом перескакивает на несколько зубьев вперёд, в результате чего равномерность её натяжения полностью нарушается, а провисание увеличивается ещё больше). В разное время на ВАЗ 2107 устанавливались разные типы натяжителей.

Skoda Superb 1.8T › Бортжурнал › Окончательный ремонт ГБЦ (+восстановление постелей распредвала)

Проблема была описана постом ранее. Всем спасибо за советы! Действительно, оказались, что маслосъемные колпачки на впускных клапанах фирмы erling были либо подделкой, либо просто некачественные. Образовался нагар на впускных клапанах, который и мешал им закрываться. А также, думаю, что это стало причиной моего небольшого масложора, который, как я предполагал изначально, был из-за ВКГ. А теперь к сути. Клапана было решено заменить, втулки развернуть, т. к. некоторые клапана чуть подклинивало в них, седла расшорошить, притереть. Развертку купили в магазине на 7мм, если не ошибаюсь, а вот с шарошками уже сложнее. Нашли, где взять в пользование набор на ваз 2110. Угол одной из шарошек там соответствует углу моей ГБЦ, а вот штырь уже меньше по диаметру на 1мм. Пришлось искать токоря, которые сделал нам этот штырь.

Дальше идет процесс обработки самих седел. Сначала шарошим. У самих как-то неидеально получились некоторые седла, так что нашли человека, кто помог и подсказал. В целом с задачей справились.

Долго и упорно притираем.

Все собираем, заводим. Работает нормально. Пробуем дать газу, что-то происходит в моторе, появляется громкий стук. Опять разбирать… Снимаем крышку и видим, что выскочил гидрокомпенсатор, попал под распредвал, а тот в свою очередь расплавил постель распредвала… Картина — жуть. Непонятно, почему рокер так выскочил, либо просто масла насос не накочал, а распредвал сам первым делом зачесал постель. Факт на лицо — испорчена головка, крышка клапанная. Стоит это не дешево. Хотел восстановить головку в «Механике», но они отказались, что все равно ничего работать хорошо уже не будет. Нашел другую , в которой взяли мою ГБЦ в работу. Распредвал немного поврежден, но некритично, биения нет, так что решил оставить старый (новый стоит минимум 30тыс.) Вот что подпортилось на валу:

Причины повышенного износа распредвала

В любом двигателе внутреннего сгорания, все детали находятся в полном и синхронном взаимодействии между собой. Поэтому, прежде чем, говорить о дефектах самого распредвала, необходимо, в первую очередь, проверить его шейки и вкладыши коленчатого вала, которые нарушают горизонтальное положение последнего.

Основные причины поломки распредвала

  1. Двигатель уже прошел приличный километраж. Это естественный износ, уйти от которого, к сожалению, нельзя. К этому просто надо быть готовым.
  2. Работа распредвала «на сухую». Это значит, что в двигатель некоторое время подвергался работе с недостаточным уровнем масла. Недостаток смазки довольно быстро нарушает состояние деталей при работе на больших оборотах.
  3. Сопутствующая проблема – это недостаток давления масла. Проверьте масляный насос: скорее всего, он попросту забился и не обеспечивает нужной смазки требуемых узлов и деталей.
  4. Плохая фильтрация масла. Это связано с использованием некачественного или сильно забившегося масляного фильтра, который допускает проникновение грязи во все детали, в том числе и шейки распредвала.
  5. Большая температура работы двигателя или его перегрев. Чтобы «угробить» распредвал, достаточно довести температуру обычного бензинового двигателя до величины, соответствующей 120-130 градусов Цельсия.

Замена распредвала на ВАЗ 2107, ВАЗ 2106

Распределительный вал или (распредвал) — это главный элемент газораспределительного механизма (ГРМ), который служит для обеспечения сгорания горючей смеси в камере сгорания и своевременного впуска воздуха и выпуска отработанных газов. Распердвал расположен в верхней части ГБЦ (головки блока цилиндров), и соединяется со шкивом или зубчатой звездочкой коленвала при помощи ремня ГРМ или цепи.

Основными неисправностями, требующими замены распредвала или ремонта, является износ, задиры и царапины на опорных шейках распредвала, а также прогиб или трещина распредвала. При этих неисправностях двигатель теряет мощность, а также начинает нестабильно работать. Износ распределительного вала часто сопровождается характерным стуком в области ГБЦ.

Кроме того, замена распредвала может проводится при необходимости перенастройки и тюнинга двигателя, после чего наблюдается существенная прибавка мощности.

В сегодняшней статье речь пойдет о том, как заменить распредвал своими руками на автомобиля  ВАЗ 2107, ВАЗ 2106.

1. Первым делом следует снять клапанную крышку ГБЦ.

2. Затем поверните распредвал в положение конца такта сжатия 4-го цилиндра.

3. Используя ключ на “13”, немного отпустите натяжитель цепи. Упершись монтажкой в башмак натяжителя, сожмите шток натяжителя и зафиксируйте его в этом положении, при помощи затяжки гайки натяжителя цепи. В случае необходимости снимите натяжитель полностью.

4. Отогните стопорную шайбу крепежного болта звездочки распредвала, используя отвертку.

5. Зафиксируйте распредвал, включив 4-ю скорость, это избавит вас от его прокручивания.

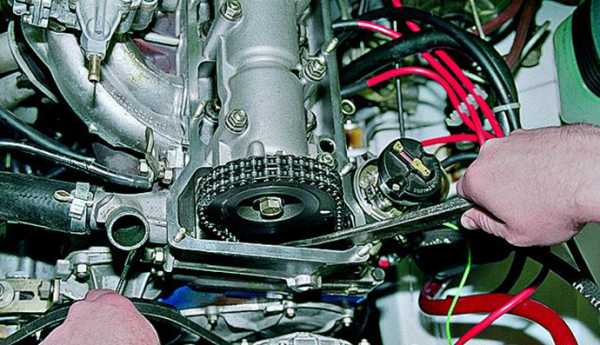

6. Используя ключ на “17”, открутите болт крепления звездочки.

7. Извлеките крепежный болт распредвала с шайбами и звездочку вместе с цепью, положите все это в нишу головки блока цилиндров. Это позволит избежать перескакивания цепи.

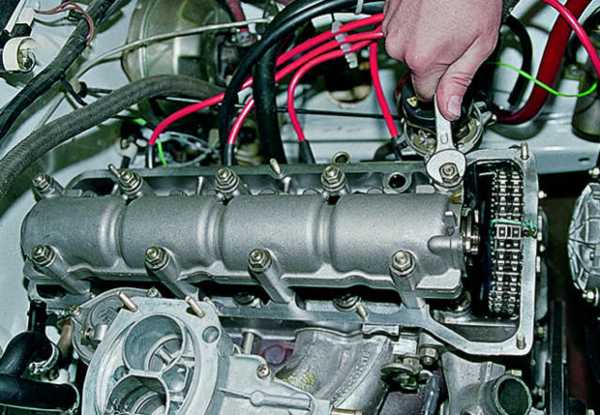

8. Теперь возьмите ключ на “13” и открутите 9 крепежных гаек “постели” распредвала.

9. Снимите со шпилек распредвал вместе с “постелью”.

10. Открутите два болта крепления упорного фланца, используя ключ на “10”, после чего снимите сам фланец.

11. Приподнимая кулачок, освободите его от давления пружины и снимите сам кулачок.

12. Достаньте из “постели” распредвал.

13. Теперь можете снять пружину кулачка.

Вот собственно и вся разборка. Замена распредвала заканчивается сборкой, установка нового распредвала производится в обратной последовательности.

Важно! Затяжка гаек крепления “постели” должна производится в строгой последовательности, в порядке указанном на рисунке

Проблемы с пружиной

При установке клапанной пружины на штатное место особое внимание обращают на ее монтажную длину, которая не должна быть меньше полного хода клапана. Если это произойдет, то случится «заклинивание» пружины из-за посадки витков друг на друга. В таком положении пружина не сможет выполнять свою функцию и остановит движение клапанного механизма

Неисправность приведет к выходу из строя слабых звеньев ГРМ. Например, к износу на кулачках, обрыву клапанов, которые при падении попадают в цилиндр, изменению геометрии штанг толкателей

В таком положении пружина не сможет выполнять свою функцию и остановит движение клапанного механизма. Неисправность приведет к выходу из строя слабых звеньев ГРМ. Например, к износу на кулачках, обрыву клапанов, которые при падении попадают в цилиндр, изменению геометрии штанг толкателей.

Диапазон зазора в разных двигателях между витками пружины должен составлять от 0,4 до 3,0 мм (такая разница обусловлена особенностями конструкции, к примеру наличием 2 пружин на клапан). При этом обычно при полном ходе клапана зазор составляет примерно 1,5 мм. Отсутствие зазора между витками допускать нельзя, это приведет к очень серьезной поломке и выходу распредвала из строя.

Устранение стука распределительного вала на 8 клапанном двигателе

Перед началом работы требуется снять крышку клапанов двигателя, снять крышку правой опорной подушки и вытащить клапанные толкатели. Это освободит доступ к распредвалу и при необходимости позволит его проворачивать для определения люфта, поскольку вал полностью разгружается.

При стуке распредвала ВАЗ-2114 или другой модели из этого ряда, наблюдается два типа люфта – продольный и поперечный и каждый из них имеет свой способ устранения.

Устранение продольного люфта

При продольном или осевом люфте, зазор появляется между задней опорной крышкой и фланцем распредвала. Чтобы устранить этот зазор, требуется подобрать уплотнительную шайбу. Для этого подойдет оцинковка толщиной 0,5 мм, из которой вырезается шайба с внутренним диаметром 25 мм и наружным 35 мм.

Как показывает опыт, этого достаточно, чтобы устранить осевой люфт распредвала. Еще один вариант – пыльник от подшипника 302, который устанавливают на генератор автомобиля, поэтому при замене их лучше не выбрасывать. Сняв пыльник, его нужно обжечь, чтобы избавиться от резиновой оболочки. В результате получается идеальная по размеру металлическая шайба.

После этого снимают заднюю опорную крышку, для чего ключом на 10 нужно открутить 2 гайки и один болт. Устанавливают шайбу, и крышка снова ставится на место

Важно, чтобы после затягивания вал вращался свободно, усилие может незначительно возрасти за счет устранения люфта, но не критично. Если распредвал сильно зажат и вращается с большим усилием или не вращается вовсе, нужно снова снять крышку и обточить шайбу

Бывает, что установка одной шайбы не убирает люфт, в этом случае нужно поставить еще одну или две шайбы.

Нива 2121 – особенности распредвала

На первый взгляд, распредвал автомобиля НИВА очень схож с любым другим распредвалом, однако есть некоторые моменты, по которым можно с лёгкостью определить, что эта деталь именно для НИВЫ.

  1. На большинстве распредвалов имеется шестигранник под ключ (обычно на 27) между кулачками второго цилиндра. Распредвалы, которые изготавливаются для автомобиля НИВА, имеют сразу два шестигранника на своей оси (между кулачками второго цилиндра и третьего). Визуально это является главной отличительной особенностью этой детали.
  2. Следующим отличительным фактором является расстояние между базой и вершиной кулачка. Если необходимо убедиться, что деталь именно для НИВЫ, и наличие второго шестигранника для вас ещё не гарантия подлинности изделия, берите в руки штангенциркуль и приступайте к измерению. Базовый размер кулачка распредвала в большинстве случаев один и тот же и составляет 30 миллиметров. А вот расстояние от базы до вершины у НИВЫ составляет 37 миллиметров. Измерив любой другой распредвал, расстояние окажется не больше 36.3 миллиметров.

Если оба из этих пунктов соблюдаются, будьте уверены – запчасть подлинная и можно приступать к установке распредвала на вашу НИВУ.

Инструкция: снятие и установка распредвала

Перед демонтажем распредвал проверяется на осевое смещение. Надо не очень сильно стукнуть по постели и прислушаться. Если деталь стучит, неисправность подтверждается. Снимается деталь в следующей последовательности:

  • ослабить хомут, отделить трубку сапуна от воздушного фильтра;
  • вытащить шланг воздушного фильтра;
  • скинуть трос подсоса;
  • изъять привод газовой заслонки;
  • вытащить клапанную крышку, открутив восемь гаек — они соединяют деталь с блоком цилиндров;
  • установить распределительный вал в конец сжатия цилиндра номер 4;
  • ослабить гайку натяжителя цепи распредвала, уперев монтировочную лопатку в башмак и крепко зафиксировав шток — если ослабить не получается, натяжной механизм полностью снять;

ослабление цепи распредвала

  • отогнуть контршайбу и вывернуть болт крепления шестерни, освободить звёздочку распределительного вала — перед этим рычаг коробку передач поставить на четвёртую передачу, чтобы избежать проворачивания распредвала;

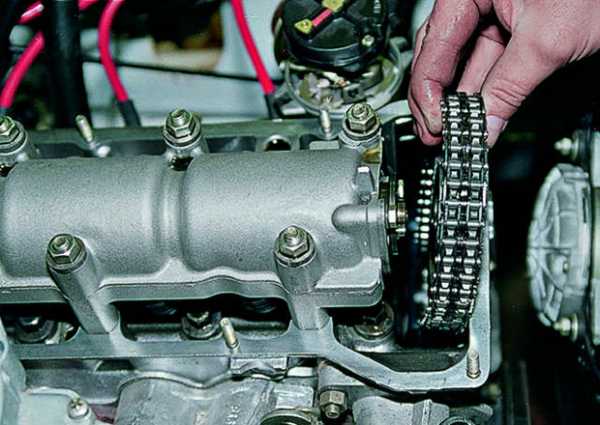

  • снять цепь, подвесить её на проволоку;
  • открутить фиксаторы постели к головке блока цилиндров, действуя в шахматном порядке;

откручивание болтов постели распредвала

снять распредвал.

Постель может сниматься вместе с распредвалом, как на Вазах или отдельно. Если она вытаскивается одновременно, то далее вытаскивается упорный фланец. Держится он на гайке под номером «10». После снятия фланца, вал извлекается из постели — надо немного приподнять кулачок, тем самым, освободив его от давления пружины.

Старый распредвал обязательно подвергается дефектовке. Как и говорилось выше, если уровень повреждений значительный, ремонтировать не имеет смысла. В ходе снятия распределительного вала проверяются одновременно другие части ГРМ — коромысла, пружины, маслосъёмные колпачки.

Установка нового или отремонтированного распредвала проводится строго по инструкции. Одно из главных правил — закручивать болты в определённом порядке и с нужным усилием. Например, для Жигулей момент затяжки составляет 18,3 Н/м.

Далее по монтажу:

поставить пружину кулачка;

  • смазать постель чистым маслом;
  • установить новый распредвал так, чтобы кулачки не опирались на шайбу толкателя клапана верхней частью носика;
  • завернуть болты упорного фланца, используя ключ на «10»;
  • закрутить фиксаторы, действуя по той же схеме — через один;
  • поставить на место разрезную шестерню, цепь, шайбы — цепь рекомендуется соединять с шестернёй ниткой, чтобы не было перескока по зубьям;
  • затянуть крепёжный болт звёздочки, используя ключ на «17»;
  • установить стопорную шайбу;
  • задействовать механизм натяжения, уперев монтировку в башмак и крепко зажав шток распредвала.

Также замену вала любой уважающий себя автомеханик проведёт одновременно с установкой новых рокеров. Их ещё называют коромыслами. Делается это потому, что выработка деталей приводит к преждевременному износу самого распредвала.

Как заменить сальник распредвала?

Замена сальника распредвала входит в обязательный перечень работ. Сальник или манжета представляет собой уплотнительное кольцо из эластичного материала, не позволяющее маслу вытекать из распределительного вала. Основная причина изнашивания этой прокладки — банальное устаревание. На распредвал устанавливаются 2 сальника — передний и задний.

Неисправность элемента проявляется любым способом — изменение формы, разбухание, разрыв, появление трещин. Часто сальник просто выпадает из своего посадочного места. Неисправность уплотнителя диагностируется визуально — появление следов масла на крышке ГРМ, перескок ремня и т. д.

Заменить передний сальник куда легче, чем задний. Достаточно скинуть клапанную крышку, ремень ГРМ тоже снять, и зафиксировать шкив от проворота монтировкой. Также демонтируется шкив с хвостовика распредвала и шпонка, расположенная за ним. Затем сальник выковыривается отвёрткой или пинцетом.

Замена сальника распредвала

Как заменить цепь распредвалов?

Если газораспределительный механизм автомобиля оснащён цепным приводом, то может потребоваться замена цепи распредвалов. Несмотря на конструктивную прочность, данный элемент обрывается по причине эксплуатационного износа, низкого качества металла, заедания распредвала и других сопутствующих причин. Спровоцировать обрыв может также резкое торможение автомобиля или интенсивное наращивание оборотов.

Процедура замены цепи также не вызовет особой сложности. Надо снять металлическую клапанную крышку, провернуть коленвал до совпадения меток и зафиксировать валы. Старая цепь снимается без демонтажа шестерни коленвала

Особое внимание уделяется натяжению ведущей ветви. Она должна проводится с учётом совпадения меток на шестернях распредвалов и подшипниках

Ремонт постели распредвала

Восстановление постели распредвала своими силами, как уже говорилось, сводится к тому, что вы определяете неисправность и снимаете постель. Затем вы везёте её в мастерскую, где существует специальный станок, на котором можно провести расточку или хонингование постели распредвала. Станки для восстановления постели распредвала относятся к разряду постельно-расточных.

Желательно для консультации и подготовки везти и ГБЦ. Это связано с тем, что перед ремонтом постели ГБЦ потребует специальной обработки – напыления алюминиево-цинкового порошка.

Восстановление постели распредвала проводится одним из двух способов: расточка или хонингование. Саму технологию вам вряд ли будет интересно знать. Специалист, работающий на данном станке, доводит поверхность постели до требуемых параметров.

При этом вам скажут, возможен ли ремонт постели распредвала, или проще и эффективней будет произвести замену постели на новую.

https://youtube.com/watch?v=7NYwV6NXP3w

Повреждение распределительного вала

Распределительные валы считаются износостойкими деталями двигателя и обычно служат весь срок службы автомобиля. Именно поэтому повреждение распредвала является редким явлением. Особенно если речь идет о старых автомобилях. В более современных моторах распредвал имеет больше рисков повреждения, но тем не менее дефекты этой детали также редки.

Правда, если современное авто использовать в нормальном режиме. Если же часто ездить на высоких оборотах двигателя («винтить» машину), то распредвал в современном моторе выйдет из строя намного раньше, чем в старой машине. Но опять же это касается не всех автомобилей. Все зависит от того, какой распредвал использует автопроизводитель и какая конструкция ГРМ в моторе.

Значительные следы износа на вкладышах подшипников распределительного вала: если поверхности подшипников распределительного вала повреждены, то достаточно заменить вкладыши.

Распределительный вал, как правило, имеет подшипники, в корпусах которых есть небольшие отверстия. Эти отверстия соединены с масляным контуром двигателя, благодаря чему между рабочими поверхностями распределительного вала и вкладышами подшипников есть постоянная смазочная пленка, которая уменьшает трение между этими компонентами. Однако некоторые двигатели спроектированы так, что распредвалы работают без вкладышей подшипников.

В таких моторах при отсутствии подачи масла или чрезмерного напряжения двигателя (например, при больших скоростях) начинается ускоренный износ распредвала. Также в таких моторах при большой нагрузке на двигатель кулачки, постоянно вынужденные прижимать клапаны сопротивляясь силы прижимной пружины), при недостаточной смазки могут изменять время вывода клапанов. Из-за того, что клапаны открываются и закрываются в неподходящее время, они больше не достигают своего максимально предусмотренного хода.

В итоге это отражается на плавности хода и мощности, которая падает. Также подобную проблему несвоевременного открытия и закрытия клапанов можно заметить по работе двигателя на холостых оборотах. К сожалению, неправильная работа клапанов двигателя может привести к его повреждению.

Стук распредвала на Нива 2121 – в чем проблема?

Такая проблема как стук коленчатого вала на Нива 2121 знакома многим водителям, но далеко не все понимают момент, когда начинает стучать распределительный вал. Связано это с тем, что звуки, которые слышит водитель в подобной ситуации, сильно похожи. Определить, что стучит коленчатый вал, а не любой другой агрегат автомобиля, достаточно просто:

  • Стук распредвала можно назвать «глухим», и он проявляется при старте холодного двигателя;
  • Звуки, которые издает неисправный коленчатый вал, как отмечалось выше, похожи на звуки, возникающие при проблемах в распределительном вале, но имеются некоторые отличия. Если стучит коленвал, то при наборе оборотов звук становится значительно более звонким.

Следует понимать, что услышать стук в распределительном вале можно только при «холодном» старте двигателя, поскольку за время простоя смазка полностью уходит от трущихся деталей. Как только двигатель начнет работать, масло начнет смазывать подшипники. Через некоторое время они получат необходимое количество смазки, и стук распредвала прекратится.

Распределительный вал автомобиля Нива 2121 состоит из ряда элементов, и неисправность большинства из них приводит к появлению характерного стука в процессе работы двигателя автомобиля. Если вы услышали, что стучит распредвал, можно предполагать одну из следующих причин:

  • Проблемы с постелью распределительного вала. В такой ситуации самостоятельный ремонт невозможен. Потребуется проводить расточку или хонингование постели распределительного вала или полностью менять деталь;
  • Неисправность системы смазки. Даже малое отклонение работы системы смазки от нормы может привести к тому, что распределительный вал начнет стучать. При этом причина может быть связана не только с малым количеством поступающего масла, но и с его качеством. Если в процессе прохождения по агрегатам в масло попадает охлаждающая жидкость или другие примеси, оно начинает хуже справляться со своими задачами;
  • Деформация распределительного вала или его механическое повреждение (его частей). В качестве наиболее распространенных проблем можно привести лопнувшие опоры распределительного вала и сломанные шейки; Нарушены регулировки процесса подачи топлива;
  • Выработан ресурс кулачков. Данную неисправность можно диагностировать, если вы уверены, что стучит распредвал. Если он продолжает стучать в процессе работы двигателя «на горячую», значит проблема именно в изношенных кулачках.

Выше описаны лишь некоторые проблемы, которые могут привести к стуку распределительного вала. Чем быстрее будет выявлена конкретная неисправность при помощи диагностического оборудования или визуального осмотра специалистами, тем больше шансов устранить проблему до того момента, как она начнет сказываться на других элементах агрегата.

На какие неисправности указывает стук распределительного вала

В некоторых случаях при пуске холодного двигателя появляется посторонний глухой стук в клапанной крышке. Это связано с тем, что у «холодного» ДВС смазка в трущихся деталях отсутствует и после запуска моторное масло начинает смазывать трущиеся детали, в результате чего стук впоследствии пропадает.

На появление стука влияют:

  • неисправность постели распредвала;
  • деформация распредвала или его частей;
  • естественный износ кулачков распредвала;
  • неисправность системы смазки, в том числе низкое качество или несвоевременная замена моторного масла;
  • неправильный процесс подачи топлива.
