Ремонт генератора своими руками, инструкция, фото, видео

Выявление причин и устранение неисправностей

Что делать, если не заводится генератор? Если свистит генератор? Разборка и сборка генератора — в принципе, процедура не очень сложная, если вы знаете, что нужно делать.

Итак, как отремонтировать генератор, зная основные причины:

Слишком малый заряд АКБ или его полное отсутствие может быть результатом того, что предохранительный элемент сгорел или просто отошел из-за механической тряски. Кроме того, отсутствие вольтажа в бортовой сети может быть следствием износа щеток. Электрика в этом случае очень важна, поскольку при скачках напряжения могут сгорать диоды, а в обмотке ротора либо статора может случиться обрыв или замыкание.
Чтобы проверить работоспособность щеток, обычно достаточно визуального осмотра. Но если в сети произошел обрыв проводки либо короткое замыкание, для диагностики может потребоваться мультиметр. Если вы не знаете, как снять генератор, воспользуйтесь сервисным мануалом, поскольку восстановление сломавшегося диода осуществляется только путем его замены или пайки. Если необходима также перемотка генератора, в домашних условиях ее осуществить будет проблематично. Для этого лучше обратиться к профессионалам, чтобы вы могли быть уверены, что все будет сделано правильно. Как правило, процедура перемотки обычно стоит дешевле, но если ее стоимость слишком высокая, возможно, есть смысл произвести замену на новое ГУ.
Что касается ремонта ротора, то его можно осуществить своими силами. Как правило, необходимость ремонта ротора обусловлена разрывом электроцепи рядом с контактными кольцами либо распайкой концов обмоток

В этом случае процедуру ремонта следует начинать с того, что необходимо осторожно отмотать один видок кабеля. Сломавшийся конец необходимо выпаять, после чего, используя паяльник и расходные материалы, нужно установить готовый кабель с применением отмотанного витка

Как показывает практика, обычно даже не нужно уменьшать число витков, поскольку осуществляется распайка выводов. Чтобы обеспечить нормальную работу ГУ, также можно произвести очистку кольца мелкозернистой наждачной бумагой. Если на кольце имеются более крупные повреждения, от них можно избавиться с применением плоских надфилей. Как снять генератор в таком случае — опять же, нужно обратиться к сервисному мануалу, поскольку процедура демонтажа в каждом случае будет разной. Таким же образом осуществляется разборка или сборка генератора. В процессе необходимо быть осторожным, чтобы ничего не перепутать. Замена контактных колец генератора, как правило, осуществляется в случае полного их повреждения.
Если ГУ сильно гудит, вероятнее всего, причина заключается в износе роторных подшипников. Если вы заметили, что состояние подшипниковых устройств довольно печально, возможно, пришло время произвести их замену. Но все может быть не так печально. К примеру, если люфт на подшипниках не особо критичный и практически не ощущается, можно просто демонтировать детали и промыть их своими силами. Перед установкой элементов необходимо будет смазать подшипники.
Отсутствие вольтажа или скачки напряжения в бортовой сети обычно можно решить путем смены реле регулятора. Следует отметить, что первостепенной причиной в данном случае могут быть проблемы в работе диодного моста или каких-то его компонентов. Определить вышедшие из строя диоды позволит диагностика устройства с помощью мультиметра.
В том случае, если диодный значок на контрольном щитке приборов сообщает водителю о проблемах с вольтажом аккумуляторной батареи, это может говорить о возможном пробое. В частности, речь идет об одном из диодов в цепи. Если вам необходимо будет добраться до этой схемы с диодными компонентами, потребуется открутить несколько гаек с обмотки, после чего извлечь гаечку, которая крепит положительный вывод. Когда вы сделаете это, вы получите доступ к схеме, которую можно либо заменить, либо отремонтировать (автор видео о самостоятельном ремонте ГУ — Вячеслав Ляхов).

Слабая зарядка или перезарядка аккумулятора

Главной причиной подобной неисправности является реле аккумулятора. При возникновении данной проблемы следует заменить его. Иногда встречается такая проблема, как пробой диода.

При горящей сигнальной лампочке, когда ток исправен, проблема, как правило, заключается в пробое нескольких диодов. Они находятся на диодном мосту. Для того чтобы добраться до них, нужно раскрутить генератор и извлечь крепление обмотки статора. На выводном крепеже производится отдача гайки и диодный мост извлекается. При выполнении данных работ можно сразу поменять обмотку на статоре, избавившись от проблем в будущем.

Аварийный запуск генератора

Иногда бывает так, что генератор необходимо срочно запустить, а ручной стартер отказал именно в этот самый момент. При необходимости есть несколько способов экстренного запуска.

Перечисленные ниже способы небезопасны!

Снимите кожух стартера. Под ним расположен маховик с крыльчаткой охлаждения, притянутый к коленвалу гайкой. Чтобы привести его во вращение, можно:

Намотав вокруг маховика веревку, использовать ее аналогично тросу ручного стартера. Учтите, что, если она зацепится за лопасти вентилятора, при запуске мотора эта веревка превратится в хлещущий во все стороны бич, поэтому будьте аккуратны. Стойте так, чтобы веревка не могла попасть по рукам или голове.
Маломощные двигателя можно завести и вручную: на выключенном зажигании несколько раз проверните коленвал, вращая шкив руками в нужном направлении. При этом бензокран должен быть открыт, а заслонка пускового устройства – закрыта. После этого, включив зажигание, подведите коленвал к ВМТ сжатия (почувствуется нарастание усилия на маховике), а затем резким рывком проверните шкив, чтобы энергии искры хватило для воспламенения смеси.
Мощная аккумуляторная дрель и головка с удлинителем из набора инструмента – неплохая замена электростартеру на скорую руку. Зажмите в патроне удлинитель, наденьте на него головку подходящего размера и раскрутите коленвал за гайку крепления маховика. Правда, таким способом получится завести только маломощный генератор – для двигателя большого объема крутящего момента дрели не хватит, чтобы провернуть его на такте сжатия.

Неисправности инжектора связанные с модулями (не датчиками).

Эти механизмы не являются датчиками, это вспомогательные модули, без которых невозможна корректная работа двигателя.

Регулятор холостого хода, РХХ.

Основная задача этого датчика – обеспечивать мотор воздухом на холостом ходу. В тот момент, когда педаль газа отпущена, датчик открывает воздушный канал, необходимый для ровной работы двигателя. Если механизм открытия загрязнён, то канал откроется с запозданием, или не откроется вообще. Работа двигателя на ХХ будет некорректна – двигатель заглохнет в результате недостатка воздуха и переобогащения смеси.

Регулятор холостого хода, РХХ.

Иногда эту неисправность связывают с педалью тормоза, но с ней неисправность никак не связана. Прежде чем нажать педаль тормоза, водитель отпускает газ, поэтому педаль тормоза тут не при чём, это ошибка.

Топливные форсунки.

Собственно инжектор это и есть форсунка, то есть впрыск. При её отказе в память ЭБУ помещается код ошибки, указывающий на конкретную форсунку. При неисправности форсунки двигатель будет работать с перебоями (троит) , из-за того, что топливо поступает не во все цилиндры. Бывает, что игольчатый клапан просто не держит и через форсунку в закрытом состоянии подтекает топливо. В случае неисправности форсунки возрастает расход топлива и автомобиль долго и плохо заводиться.

Топливные форсунки. Неисправности инжектора.

Свечи зажигания.

Свеча зажигания — это устройство для воспламенения топливо-воздушной смеси в двигателях внутреннего сгорания, в нашем случае, работающих на бензине или газу. Исходя из определения, становиться ясно, что если свечи зажигания не исправны, то Ваш автомобиль не будет работать должным образом, если вообще будет работать.

Свечи зажигания.

Несвоевременная замена свечей зажигания или вышедшие из строя могут стать причинами таких неисправностей как:

Троение двигателя;
Плохой запуск двигателя или может вообще не заводиться;
Повышенный расход топлива;
Плохая тяга автомобиля;
Дерганье при движении или при старте;
Выход из строя катализатора;
Выход из строя катушки зажигания;
Пробой бронепроводов.

Если двигатель не запускается, тогда читайте ЭТУ СТАТЬЮ. Расписано подробно с чего начать и как найти причину.

13 903

Проверка статора генератора мультиметром

Как проверить механизм на предмет поломок? В зависимости от неисправности, статорный механизм может быть проверен на предмет обрыва либо замыкания.

Чтобы произвести диагностику обрыва, вам потребуется мультиметр либо контрольная лампочка:

Возьмите тестер и активируйте его в режим омметра, после чего подключите щупы к выводам обмотки. В том случае, если обрыв в устройстве отсутствует, тестер должен вывести на дисплей значение сопротивления, составляющее около 10 Ом. Если же обрыв в устройстве имеется, соответственно, ток к обмоткам пройти не может, то значение сопротивления будет стремиться к бесконечности. В данном случае необходимо произвести проверку всех трех выводов.
Что касается диагностики контролькой, то в данном случае вам необходимо будет подать отрицательный заряд от аккумуляторной батареи на один из контактов обмоточного устройства. Для этого вам потребуется изолированный провод. Положительный заряд необходимо будет подать через контрольку на другой контакт. Если источник освещения стал гореть, это говорит о том, что девайс работает нормально, если нет, то в системе имеется обрыв. Процедуру проверки нужно будет повторить для каждого вывода.

Что касается диагностики на предмет короткого замыкания, то она также может быть проведена с помощью тестера или лампы:

Отрицательный щуп тестера следует подключить к статору, при этом мультиметр нужно настроить в режим омметра. Положительный щуп соединяется с контактом обмотки, без разницы, с каким именно. Процедура повторяется с каждым выводом.
Что касается диагностики контролькой, то она осуществляется аналогичным образом. Отрицательный контакт аккумуляторной батареи соединяется с выводом статорного механизма, а положительный — от АКБ с любым выводом. Если лампочка стала гореть, это говорит о том, что в механизме имеется короткое замыкание, если нет, то устройство работает в нормальном режиме. Диагностика осуществляется с каждым выводом (автор видео — канал altevaa TV).

Что может сломаться в генераторе

Основные детали, подверженные износу и поломкам:

Повреждение и плановый износ шкива. Требуется замена. Возможен ремонт при незначительных повреждениях.
Контактные токосъёмные кольца.
Регуляторное устройство. Выравнивает электричество во всей сети автомобиля, при поломке наблюдаются постоянные скачки напряжения в сети.
Диодный мост. Проявляется в слабости искры свечей и снижении ёмкости аккумулятора.
Обмотка. Возможна её перемотка, однако, чаще всего её заменяют на новую.
Подшипники. Стирание и повреждение приводит к появлению дополнительных несвойственных шумов. Производят ремонт путём замены подшипников.
Силовая цепь.

Детальная инструкция, как снять генератор своими руками на примере генератора ВАЗ 2107

Пошаговая схема снятия генератора ВАЗ 2107 выглядит так:

До начала работ необходимо полностью обесточить автомобиль, для этого нужно просто снять минусовую клемму от аккумулятора;
Снимается защита двигателя с правой стороны и брызговик;
От генератора нужно отсоединить все провода, запомнив при этом их расположение (если у вас имеется схема установки, можно не запоминать);
Теперь необходимо отсоединить генератор от корпуса двигателя (с этим определённо возникнут трудности);
Достаём генератор. Если он не откручивается, заливаем крепления вэдэшкой, а болт выбиваем с помощью молотка (бить нужно не сильно, иначе можно вырвать крепления).

Часто для снятия генератора в сборе с креплениями приходится снимать радиатор охлаждения. Только не стоит извлекать его наружу и демонтировать все патрубки радиатора, достаточно просто отодвинуть его в сторону, чтобы получить доступ к кронштейнам. Устранив все препятствия, можно легко достать генератор с креплениями.

Иногда снятие и установка генератора проходит по более простой схеме, это случается при замене относительно нового генератора на более мощный или когда автомобиль ещё новый. В этом случае некоторые специалисты умудряются вытащить его через правую колёсную арку. Процедура снятия ни чем не отличается от вышеизложенной, только не нужно будет снимать радиатор. Для извлечения генератора через колёсную арку нужно вывернуть руль до упора. Перед тем, как достать генератор не забудьте снять приводной ремень со шкива.

Доработки регуляторного механизма

Работы по модернизации генератора ВАЗ-2110 состоят из:

Извлечения специальной таблетки из штатного устройства, а из иномарочного реле достается похожая деталь, с последующей ее установкой в штатном устройстве. Контактные части механизма привариваются к корпусу.
Перед выполнением работ по доработке необходимо согнуть выводы компонентов. Фиксировать детали механизма осуществляют при помощи стандартных винтов. Пайку делают так, чтобы элемент полностью покрылся оловом.
В завершение гайки замазываются, чтобы избежать их раскручивания во время осуществления движения регуляторного механизма.

Воспользовавшись советами, приведенными в этой статье, любой автомобилист сможет с легкостью своими руками выполнить работы по ремонту генератора ВАЗ-2110. Для этого необходимо внимательно детально пошагово выполнять все необходимые действия по демонтажу и замене механизма генератора на автомобиле.

Поэтому желаем всем автолюбителям хороших дорог и поменьше хлопот, связанных с ремонтом автомобиля.

Что может сломаться в генераторе

Основные детали, подверженные износу и поломкам:

Повреждение и плановый износ шкива. Требуется замена. Возможен ремонт при незначительных повреждениях.
Контактные токосъёмные кольца.
Регуляторное устройство. Выравнивает электричество во всей сети автомобиля, при поломке наблюдаются постоянные скачки напряжения в сети.
Диодный мост. Проявляется в слабости искры свечей и снижении ёмкости аккумулятора.
Обмотка. Возможна её перемотка, однако, чаще всего её заменяют на новую.
Подшипники. Стирание и повреждение приводит к появлению дополнительных несвойственных шумов. Производят ремонт путём замены подшипников.
Силовая цепь.

Сопряжение двигателя и генератора

Вращение от двигателя к генератору передается путем ременной передачи или редуктора. Но редуктор имеет большую массу, высокую шумность, поэтому лучше воспользоваться ременной передачей.

Mimo антенна 4g lte своими руками

Двигатели и генераторы характеризуются различными значениями номинальных оборотов, поэтому шкивы на валах этих устройств должны обеспечивать определенное передаточное число. Рассчитывается оно просто: во сколько раз обороты генератора должны быть меньше оборотов двигателя, во столько же раз диаметр шкива генератора должен превышать диаметр шкива двигателя. Например, генератор легкового автомобиля рассчитан на номинальные обороты 5000 в минуту, а двигатель бензопилы работает при 10000 оборотах в минуту. Таким образом, диаметр шкива генератора должен быть в два раза больше диаметра шкива двигателя.

Обратите внимание! Нельзя брать слишком маленький диаметр шкива, поскольку сильный изгиб приводного ремня сократит его срок службы, и уменьшится коэффициент полезного действия, поскольку часть мощности двигателя будет теряться на изгибание ремня. На практике можно использовать шкивы с минимальным диаметром не менее 100 мм

Заманчиво использовать генераторы с родными шкивами. Но, если там используется плоский ремень, то найти подобный нужной длины довольно затруднительно, поэтому, чтобы облегчить поиски нужного ремня, шкивы нужно изготовить под клиновой ремень. Таких ремней всевозможной длины множество в любом автомагазине или авторынке, и стоимость их невысока.

Клиновидный ремень

Шкивы изготавливают из дюралюминия или текстолита. Это может сделать любой токарь за символическую плату. Главное – обеспечить плотную посадку на валу генератора и двигателя.

Шкив из дюралюминия

Замена

Имея дело с любым узлом, относящимся к электрооборудованию, нужно начинать с обесточивания ВАЗ 2110. Итак, действуем по алгоритму:

Отсоединение АКБ (снять клемму «-»);
Извлечь розовый провод, который включает генератор. Для этого нужно открутить гайку с плюсового болта;
Ослабив верхнюю и нижнюю гайки, а также отвинтив болт натяжения, снять ремень;
Повернув генератор на 90°, снять нижний болт крепления;
Зачистить все соединения, а также сам корпус выпрямителя;
Весьма тщательно зачистить внутреннюю часть кольца;
Произвести замену диодного моста генератора на новый;
Произвести обратную сборку всех частей;
Проверить работоспособность генератора.

Генератор — одно из важнейших устройств автомобиля. Без него становиться невозможным нормальное функционирование всех блоков, узлов и приборов, которым нужна электрическая энергия. После запуска двигателя автогенератор включается на запитывание бортовой сети, а также на зарядку аккумуляторной батареи

Важно следить и периодически проверять натяжение ремня генератора. От этого зависит не только срок службы самого ремня, но и нормальная зарядка аккумуляторной батареи

При неправильной регулировке ремень может проскальзывать, в результате чего будет вырабатываться недостаточное напряжение. В такой ситуации аккумуляторная батарея не будет получать необходимый заряд и со временем может разрядиться (как правильно зарядить аккумулятор).

В случае возникновения каких-либо проблем с электропитанием первый вопрос, который встает перед водителем — как проверить работу генератора. Разумеется, идеальный вариант провести диагностику на СТО. Однако, например, если после длительной стоянки в гараже автомобиль не завелся искать не стоит сразу же искать трос для буксировки. Ниже мы подробно расскажем, как проверить генератор обычным тестером (или, другими словами, мультиметром).

Для проверки нам понадобится мультиметр и, желательно, помощник (сосед, друг или даже, в крайнем случае, жена). Стоит оговориться, что тестер, мультиметр и авометр — это фактически одно и то же устройство, различия заключаются лишь в дополнительных функциях.

Виды неисправностей генераторов

Понять, что возникли проблемы в работе генератора автомобиля, можно по следующим симптомам:

при работе узла присутствуют посторонние шумы;
на приборной панели начинает мигать лампочка индикатора регулятора напряжения;
генератор перестает вырабатывать ток;
происходит выработка тока с низким напряжением;
производится зарядка, превышающая оптимальную норму.

Для проверки технического состояния генератора автомобиля понадобится наличие амперметра, вольтметра и реостата. Для измерения частоты вращения ротора нужны показания тахометра. Исправный узел должен выдавать на этом приборе не меньше 2 тыс. об/мин.

Проблемы в работе, которые устраняются ремонтом генератора своими руками, могут вызывать следующие причины.

Износ подшипников

Обычно при поломке одного из подшипников слышится шум при работе генератора. Если неисправны оба — возникает грохот. Понять, что присутствует проблема с этими деталями, можно при снятии генератора. Для этого нужно пошатать шкив. Если при его вращении есть сопротивление или он стучит, есть большая вероятность в необходимости замены подшипников.

В любом случае эти детали следует смазать маслом, что позволит им прослужить долго. Обычно ремонт генераторного устройства автомобиля сопровождается заменой подшипников.

Проблемы с ремнем

При возникновении проблемы с ремнем может понадобиться его замена или просто натяжка. Чтобы натянуть ремень, следует ослабить гайку регулировочного крепления. Для регулировки уровня натяжения необходимо наклонить генератор в сторону, противоположную от мотора. Ремень натягивается, после чего гайка закручивается ключом.

Если требуется заменить оборванный ремень, следует осуществить ослабление обеих гаек крепления, после чего нужно наклонить генератор и провести установку нового приводного ремня и его натяжение. После этого производится закручивание гаек. При замене ремня нужно знать, что новая деталь не должна прогибаться более, чем на 2 мм.

Сбои в работе ремня генератора автомобиля могут возникнуть и при его нормальном натяжении. Если на него попали капли масла или охлаждающей жидкости, есть вероятность проскальзывания ремня и нарушения нормальной передачи вращающего момента к шкиву генератора.

Неполадки в диодном мосте

Эта деталь наиболее подвержена поломкам. Для осуществления ремонта генератора с помощью замены моста необходимо снять весь узел.

Для начала важно провести осмотр детали. Возможен вариант, что просто следует припаять контакты

Если же видны обгорелые следы, появившиеся на поверхности диодов, потребуется замена моста и установка нового агрегата на статор. Для этого придется демонтировать гайки обмотки и крепеж, использующийся для фиксации плюсового вывода. Замена моста обычно осуществляется быстро и стоит недорого. Необходимость замены обмотки

У разных типов генераторов автомобилей обмотка возбуждения может располагаться на роторе или на статоре. Чтобы провести ее обследование, необходимо снять генератор. После того, как она найдена, нужно измерить сопротивление обмотки. Его нормальные значения указываются в описании конкретной модели генератора. Если показатели отличаются от нормативных, придется менять обмотку.

В случае, если нет обрыва обмотки, а произошло лишь ее замыкание, связанное с неисправностью изоляции, все равно требуется замена.

Если произошла распайка каких-то концов обмотки, нужно отмотать виток. После этого требуется выпаять неисправный отрезок и провести обратное припаивание обмотки.

Следует отметить, что замену этого элемента можно доверить лишь квалифицированным электрикам.

Изнашивание щеток

Предназначение щеток — подвод или снятие напряжения с дистанционных колец ротора. Их изношенность приводит к потере контакта с кольцами. В результате отсутствует и ток генератора автомобиля.

Для решения проблемы требуется снять клемму аккумулятора, провести выемку колодки штекера с проводами. Он может находиться в разъеме генератора или щеточного узла. Далее необходимо снять шурупы крепления и вытащить щетки. Новые детали следует установить на место изношенных и закрутить шурупы.

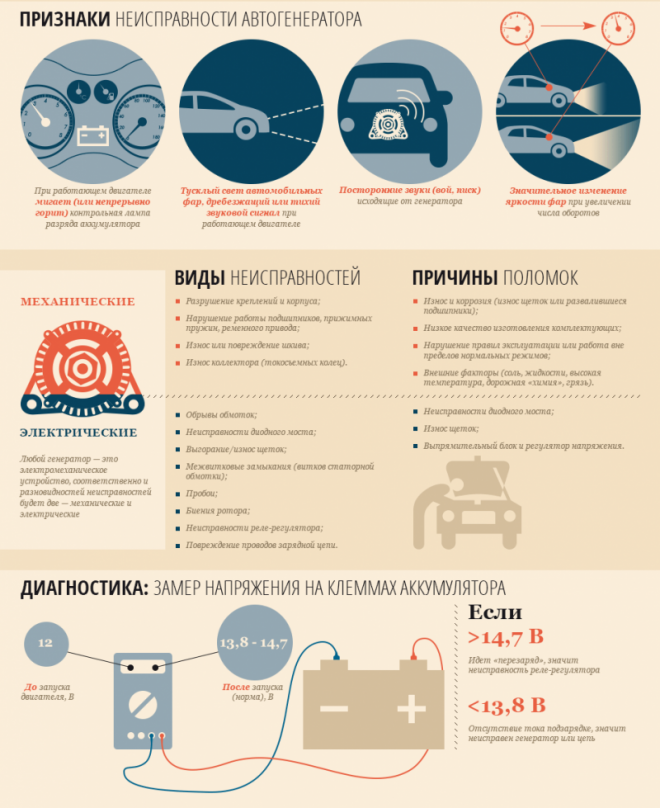

Признаки и причины неисправности генератора

Определить, что генератор автомобиля требует технического обслуживания или даже срочного ремонта можно по следующим признакам:

Аппарат перестал вырабатывать ток. Мигает или непрерывно горит лампа, сигнализирующая о разрядке аккумулятора
Ток вырабатывается и поступает на аккумулятор, но при этом напряжение занижено и его недостаточно для обеспечения нужного заряда.
Ток, вырабатываемый генератором, слишком завышен. Понять это можно
Посторонние звуки при вращении генератора. Как правило, это может быть вой или постоянный писк.

Чаще всего распространены неисправности следующего характера:

Повреждение или выработка шкива
Выработка токосъёмных щёток и колец
Замыкание обмоток
Разрушение подшипника
Пробой диодного моста
Повреждения проводки

Узел выходит из строя по следующим причинам:

Заводской брак или низкое качество комплектующих. Особенно это актуально в том случае, если генератор уже подвергался ремонту.
Нарушение условий эксплуатации, и использование в ненормальных условиях. В частности речь идёт о повышенных или пониженных температурах.
Агрессивная внешняя среда, а точнее грязь, соль, вода и т.д.
Банальная выработка и износ отдельных элементов генератора, который неизбежен при длительной эксплуатации.
