Как поменять ремень генератора своими руками

Как подтянуть ремень генератора

После того как вы обнаружили, что ремень генератора ослаб, лучше не тянуть с этой проблемой и сразу приступить к ее решению, то есть, натянуть ремень. Это несложная работа, с которой можно справиться самостоятельно без наличия профессиональных технических навыков и знаний. Однако, в зависимости от автомобиля, процесс натяжки ремня генератора может отличаться, рассмотрим основные из них.

Это интересно: Оосбенности расшифровки и скрытая информация в маркировке фар для ксенона

Регулировочный винт

Более надежный и современный способ крепления генератора предполагает использование регулировочного винта. На современных иномарках премиум-класса, а также на многих моделях среднего и даже бюджетного ценового сегмента, используется именно такой способ крепления. Чтобы подтянуть ремень генератора, натянутый при помощи регулировочного винта, необходимо:

  1. Ослабить верхнюю или нижнюю затяжку генератора;
  2. Далее произвести один поворот регулировочного винта по часовой стрелки;
  3. Отодвинуть генератор от блока цилиндров, убедившись, что достаточно натянут ремень;
  4. Затянуть гайки, которые крепят генератор.

После этого нужно проверить, насколько хорошо натянут ремень генератора. Если потребуется, выполните натяжку повторно.

Важно: Излишне натянутый ремень генератора может вести к его быстрому износу

Регулировочная планка

Самый просто механизм для регулировки натяжения ремня генератора — это регулировочная планка. Его можно встретить, чаще, на автомобилях бюджетной ценовой категории.

Генератор с подобным механизмом крепится к блоку или картеру двигателя при помощи длинного винта. С помощью этого винта можно производить передвижение генератора относительно мотора. В качестве механизма регулировки используется планка с прорезью под гайку. Чаще всего данный механизм располагается в верхней части генератора.

Чтобы отрегулировать генератор, закрепленный на планке, необходимо сделать следующее:

  1. Открутить или ослабить саму регулировочную гайку;
  2. При помощи монтировки или другого подобного инструмента отодвинуть генератор от двигателя, чтобы при этом достаточно натянулся ремень;
  3. Далее на планке затягивается ранее ослабленная гайка.
  4. После этого можно проверять, насколько качественно выполнена работа, и достаточно ли натянут ремень.

Важно: Рекомендуется провести также тестирование натяжения после 2-5 минут работы мотора. Запустите двигатель на некоторое время, после чего заглушите его и проверьте натяжение ремня генератора

С помощью ролика

Независимо от метода, использующегося для натяжки, после выполнения задачи коленчатый вал мотора надо провернуть на несколько оборотов.

После этого производится повторная диагностика уровня натяжения. Контрольную проверку допускается выполнить после поездки, но она должна быть недолгой. Процедура регулировки с помощью ролика может отличаться в зависимости от модели авто и иметь свои особенности.

Для выполнения задачи потребуется набор гаечных ключей и инструмент, предназначенный для проворачивания регулировочного подшипника. Инструмент представляет собой ключ, выполненные в виде двух металлических стержней, имеющих диаметр 4 мм.

При отсутствии ключа можно воспользоваться изогнутыми плоскогубцами, процесс регулировки натяжки рассмотрен на примере машины Лада Приора:

Открывается капот автомобиля и находится генераторное устройство.
На нем располагается фиксационный винт, с помощью которого крепится ролик. Его надо ослабить, но не откручивать полностью. Для ослабления используется гаечный ключ на 17.
Затем, используя ключ для регулировки, ролик проворачивается. В зависимости от необходимости (увеличения либо снижения величины натяжения) ролик прокручивается в одну либо другую сторону.
С помощью гаечного ключа после регулировки выполняется фиксация ролика

При настройке важно правильно подобрать усилие натяжки.
Когда процедура завершена, выполняется диагностика правильности работ. Для проверки заводится силовой агрегат и активируется все электрооборудование

Надо включить оптику, магнитолу, печку или систему кондиционирования, дворники, систему подогрева стекол и т. д. Если все приборы функционируют правильно, а приводной ремешок не свистит, то процедура натяжки произведена верно.

Признаки, указывающие на износ ремня

Перед тем, как освещать способы и методы замены, коснемся возможных признаков, указывающих, что это время подошло:

  • при внешнем осмотре, при выключенном двигателе, наблюдаются потеря эластичности, трещины, небольшие разрывы и разлохмаченные бока, явный признак близкого выхода из строя;
  • ослабление натяжки ремня, вследствие его растяжения или поломки натяжного ролика;
  • заметный свист при запуске двигателя, увеличении оборотов или включении электроприборов, причина может крыться в плохом натяжении ремня или заклинивании одного из приводов, задействованных в схеме. Это может быть как привод компрессора или генератора, так и выход из строя подшипника муфты кондиционера или подшипника натяжного устройства;
  • появление сигнала на датчиках, свидетельствующие о снижении зарядки аккумулятора или работоспособности самого генератора.

Не следует забывать и о плановой замене этого изделия в пределах его срока эксплуатации.

Замена ремня на ВАЗ «Приора» обычной комплектации

При нижнем расположении генератора, когда отсутствуют шкивы механизмов дополнительных опций, для привода на «Приоре» используется ручьевой ремень небольшой длины. Натяжение привода производится с помощью перемещения самого генератора на несущем болту.

Для замены привода нужно совсем немного инструментов. Фактически можно управиться двумя ключами. Накидными или вообще простыми гаечными №10 и 13. Действовать нужно в таком порядке.

  1. Снять с аккумулятора клемму «Минус».
  2. Отпустить нижнюю крепёжную гайку на 13.
  3. Ослабить верхнюю фиксирующую гайку на натяжном устройстве.
  4. Ключом на 10 выкрутить натяжной болт.
  5. Подать генератор к двигателю.
  6. Снять ослабленный ремень.
  7. Надеть новый и провести работы в обратном порядке.

Здесь ничего сложного нет. А вот работы по замене, при установленных на «Приоре» ДОПах, например, при комплектации кондиционером, совсем другой расклад.

Инструкция по замене приводного ремня

Замена приводного ремня генератора не доставляет проблем большинству автолюбителей. После снятия изношенного ремешка рекомендуется осмотреть характер износа. Если на нем имеются повреждения кромок и контактной части, то это может указывать на несоосность шкивов. В этом случае требуется найти поврежденный элемент и заменить его. Установка нового ремня на поврежденный шкив бессмысленна, поскольку резина будет быстро изношена об острые кромки. При замене ремешка требуется придерживаться рекомендованной производителем транспортно средства последовательности шагов.

В ходе замены ремня привода генератора может требоваться установка нового натяжного ролика и связанных с ним крепежей. Информацию о списке деталей, подлежащих замене, можно получить в инструкции по ремонту и эксплуатации автомобиля.

Что понадобится для замены?

Перед тем как поменять ремень генератора, потребуется подготовить набор инструментов и материалов (приведен максимальный перечень):

  • гаечные ключи и головки;
  • новый ремень и натяжной ролик;
  • стержень для фиксации ролика;
  • монтажная лопатка для снятия ремня;
  • нож;
  • защитные перчатки;
  • лист бумаги и карандаш для рисования схемы установки.

Новый неоригинальный приводной ремень может иметь большую на несколько миллиметров длину, чем штатное изделие. Разница в длине будет компенсирована натяжным устройством.

Схема

Установка ремня на двигателях с двумя или тремя шкивами сложности не представляет. Ситуация меняется, когда ремень устанавливается на мотор, оснащенный большим количеством шкивов. В этом случае рекомендуется нарисовать схему монтажа изделия. Подобное мероприятие позволит ускорить процесс установки и избежать ошибок.

Пример прокладки ремня на Шевроле Кобальт

  • 1 — шкив коленчатого вала;
  • 2 — шкив генератора;
  • 3 — направляющий ролик;
  • 4 — муфта компрессора кондиционера;
  • 5 — шкив помпы и дополнительный шкив привода насоса усилителя;
  • 6 — ремень;
  • 7 — натяжной ролик.

Алгоритм действий

Процедура имеет отличия в зависимости от конструкции двигателя и количества навесного оборудования. Ниже приведены пошаговые инструкции замены ремней на распространенных автомобилях. На других транспортных средствах операция происходит по аналогичной технологии.

На автомобиле ВАЗ Гранта

Заменять ремень на автомобиле ВАЗ Гранта без натяжителя можно по алгоритму:

  1. Обрезать старый ремешок при помощи ножа.
  2. Повернуть на 3-4 оборота болт крепления генератора снизу.
  3. Отвернуть верхний крепежный болт полностью и вынуть его из отверстия.
  4. Поджать генератор вперед до заведения крепежного уха за кронштейн.
  5. Зафиксировать механизм проволокой или иным способом.
  6. Надеть ремень на шкив генератора и верхнюю часть шкива коленчатого вала. Некоторые автовладельцы применяют дополнительное приспособление, удерживающее ремешок на устройстве в процессе надевания.
  7. Провернуть вал двигателя гаечным ключом для полноценного одевания ремня.
  8. Зафиксировать генератор на штатном месте. Проверить работу узлов при полной загрузке генератора и различной частоте вращения коленчатого вала.

На Киа Сид

Поменять ремень генератора можно следующим образом:

  1. Отвернуть фиксирующий болт, расположенный на верхней части генератора.
  2. Поднять фиксатор вверх, выведя болт из направляющего паза.
  3. Повернуть устройство относительно нижнего болта. Если крепление «прикипело», то генератор поворачивается легкими ударами молотком, наносимыми через деревянный брусок.
  4. Снять изношенный ремень и прижимной ролик.
  5. После этого необходимо смонтировать новый ролик и только затем можно надевать ремень.
  6. Натянуть ремешок в соответствии с рекомендациями инструкции по эксплуатации. Проверить работу узла, при появлении свиста немного увеличить натяг.

На Фольксваген Поло Седан

Пример замены ремня на двигателе Фольксваген Поло Седан, оснащенном автоматическим натяжителем:

  1. Ослабить натяжку ремня при помощи отпускания болта фиксации натяжного ролика. Размер гайки 16 мм.
  2. Провернуть крепежный кронштейн ролика против часовой стрелки. Поворот проходит с усилием, поскольку сжимается натяжная пружина.
  3. Аккуратно снять ремень со шкивов коленчатого вала и приводных агрегатов.
  4. Демонтировать ролик головкой на 16 мм, вставленной в углубление под генератором. Если натяжной ролик не меняется, то он фиксируется в положении отжима при помощи металлического стержня, вставленного в отверстие корпуса.
  5. Одеть ремень на шкивы, затем аккуратно отпустить натяжной ролик. Натяжитель автоматически регулирует уровень натяга изделия.

Ремонт генератора

Алгоритм ремонта, смысл которого заключается в том, чтобы поменять некоторые детали и поставить компоненты из ремкомплекта, выглядит следующим образом:

  • Предварительно подготовьте набор ключей на 7, 10 и 27 мм. Ещё потребуется торкс Т50, мультиметр, съёмник, молоток и крестообразная отвёртка.
  • Снимите ремень генератора, а затем и сам генератор с автомобиля. Ремонтируемое устройство желательно зажать в тисках, чтобы было удобнее работать двумя руками.
  • Удерживайте вал генератора, чтобы он не проворачивался, а затем открутите крепёжную гайку шкива. Это позволит снять шкив с вала генератора и дистанционное кольцо.
  • С помощью маркера сделайте метки взаимного расположения статора и крышек генерирующего устройства. Это в значительной мере облегчит процедуру обратной сборки этого узла. Соосность отверстий для крепления является важным условием успешной сборки.
  • Открутите 2 крепёжных винта кожуха генератора и снимите его с посадочного места.
  • Далее выкрутите 3 крепёжных болта щёткодержателя. Снимите держатель щёток вместе с регулятором напряжения. Этот элемент подлежит замене также в сборе. Разъединять их между собой не рекомендуется.
  • Проверьте, как щётки выступают в свободном состоянии. Если этот размер окажется менее 5 мм, тогда щёточный узел придётся менять в сборе.
  • Если размер нормальный, но щётки при перемещении подклинивают, тогда это также повод заменить компонент генератора.
  • Открутите 4 стяжных болта, после чего снимите с генератора переднюю крышку. Из подшипников следует выпрессовать ротор.
  • Чтобы поменять передний роторный подшипник, нужно открутить 4 крепёжных винта с прижимной пластины. Далее уберите эту пластину и выпрессуйте подшипник.
  • Воспользуйтесь оправкой подходящего размера и запрессуйте с её помощью новый подшипник для передней крышки. Усилие при этом прикладывайте только к наружному кольцу.
  • Далее проверьте, насколько легко вращается подшипник со стороны контактных колец. Если ощущается люфт, заклинивание или перекат, а также имеются следы повреждений и потёки смазки, тогда элемент подлежит замене.
  • Для замены подшипника следует спрессовать его с вала ротора и установить новый. Только теперь усилие прикладывается уже к внутреннему кольцу детали.
  • Разожмите контакты, после чего разъедините выводы статорной обмотки от выпрямительного блока. Выпрямительный блок демонтируйте вместе с крышкой.
  • Учтите, что крышка и выпрямительный блок — это цельный элемент. Это не разбирается на компоненты. При замене нужно менять компонент в сборе.
  • Проверьте, нет ли замыкания роторной обмотки на корпус. Для этого мультиметр подключите к каждому контактному кольцу и корпусу. Нормальным является показатель бесконечности.
  • С помощью тестера или мультиметра проверьте сопротивление на обмотке ротора. Если видите на экране бесконечность, то в обмотке есть обрыв. Ротор подлежит замене.
  • Также проверьте статорную обмотку на предмет возможного обрыва. Для этого нужно проверить параметры сопротивления между выводами обмотки. Если и здесь показывает бесконечность, то нужна замена.
  • Подключите один щуп мультиметра к корпусу статора генератора, а второй тестер поочереди к каждому выводу на обмотке. Здесь сопротивление должно быть большим, стремиться к бесконечности. Если нет, тогда статор под замену.
  • Проведите проверку состоянию плюсовых диодов. Для этого минусовой щуп тестера подведите к плюсу генератора. Положительный щуп идёт на 3 контакта вывода диодов поочерёдно. При исправных диодах мультиметр должен показывать около 700-800 Ом.
  • При необходимости проведите дополнительные тесты генераторных компонентов с помощью тестера или мультиметра. При любых несоответствиях нормы элементы подлежат обязательной замене.

Сборка генератора осуществляется в обратной последовательности. Не забудьте учесть ранее нанесённые метки.

Стоит признать, что ремонт генератора на любом автомобиле, включая Hyundai Solaris, — достаточно сложная задача. Поэтому не стоит за неё браться, не будучи уверенными в своих силах и возможностях.

Если не хотите связываться с восстановлением и возможными рисками, просто снимите старый генератор с автомобиля Hyundai Solaris, возьмите аналогичное новое устройство и установите согласно инструкции. Это самый простой вариант решения проблемы. Но и наиболее дорогостоящий. Выбор за вами.

Что думаете про автомобиль Hyundai Solaris? Приходилось ли менять ремень генератор и ролик? С каким интервалом это делали? Выходил ли из строя генератор? Как решали эту проблему?

Как снять генератор

Если проверка показала, что проблема в самом генераторе, его потребуется демонтировать.

Фактические снятие генератора может проводиться по 2 причинам. Это его замена, либо ремонт. Если с заменой справиться довольно легко, то вот самостоятельный ремонт генерирующего устройства на Hyundai Solaris это куда более сложное и ответственное мероприятие.

Чтобы снять своими силами генератор на автомобиле Hyundai Solaris, отталкивайтесь от следующей инструкции:

  • Подготовьте набор инструментов. Снятие и установка генератора требует наличия воротка под торцевую насадку, а также насадки на вороток 10, 12 и 17 мм.
  • Выключите зажигание, поднимите капот и зафиксируйте его в сервисном положении. Отключите минусовую клемму от аккумуляторной батареи. Плюс снимать не нужно.
  • Согласно приведённой выше инструкции, снимите ремень привода вспомогательного оборудования. Это отличный повод его проверить и заменить при необходимости. Как и натяжной ролик.
  • Нажмите на специальный фиксатор и отключите колодку проводов, которая подключена к разъёму генератора Hyundai Solaris.
  • Извлеките держатель проводов из проушин.
  • Далее нажмите на фиксатор защитного колпачка и проверните его вниз. Уберите колпачок защиты вывода генератора в сторону.
  • С помощью торцевой головки на 12 открутите гайку и снимите наконечник провода с вывода генерирующего устройства.
  • Той же головкой на 12 открутите крепёжный болт генератора, который располагается сверху.
  • Используя торцевой ключ на 12, ослабьте затяжку нижнего фиксирующего болта.
  • Снимите генератор со своего посадочного места.

Установка осуществляется в обратной последовательности.

Учтите, что при сборке узла нижний крепёжный болт генератора должен обязательно находиться в проточке имеющегося кронштейна.

Натягивание ремня генератора

Ремень генератора выполняет очень важную миссию – передает вращение коленчатого вала на шкив генератора, который обеспечивает зарядку аккумулятора во время езды, и от него уже ток поступает ко всем потребителям электричества в вашем автомобиле.

Всем водителям рекомендуется время от времени проверять натяжение ремня генератора. Правильно натянутый ремень не должен прогибаться больше, чем на один сантиметр, если давить на него с усилием три-четыре килограмма. Также для проверки можно использовать динамометр (подойдет обыкновенный безмен) – если его крючок зацепить за ремень и оттягивать в сторону, то он сместится максимум на 10-15 миллиметров при усилии в 10 кг/см.

Когда со временем степень натяжения ремня уменьшается и он растягивается, то слышен характерный скрип – ремень проскальзывает на шкиву и начинает греться. Это чревато тем, что со временем он может порваться. Кроме того, шкив коленвала делает больше холостых оборотов, то есть работает неэффективно и генератор не вырабатывает ток в полной мере – страдает вся электросистема автомобиля.

Натяжение ремня генератора не является самой сложной задачей, особенно на отечественных ВАЗах и Ладах. В более современных моделях, в той же Приоре например, имеется натяжной ролик со смещенным центром, который регулирует степень натяжения ременной передачи.

Работы по натяжению ремня могут осложняться из-за неудобного расположения генератора и шкива коленчатого вала. Некоторые модели нужно загонять на смотровую яму, в других же достаточно просто открыть капот, как например для ВАЗ 2114. На классических вазовских моделях все это делается просто: генератор крепится к картеру с помощью длинного болта, благодаря которому можно перемещать генератор в вертикальной плоскости, а сверху есть планка с прорезью еще для одного болта для фиксации положения генератора в горизонтальной плоскости.

Все, что нужно – это ослабить крепление генератора, открутить гайку на планке, зафиксировать такое положение, когда ремень будет достаточно натянут, затянуть гайку и крепление генератора.

На Ладе Калине ремень генератора натягивается с помощью штока натяжителя. Достаточно всего лишь выкрутить контр-гайку, немного открутить сам шток натяжителя, а потом закрутить гайку на место. Таким же образом можно ослабить натяжение ремня, а если нужно его полностью поменять, то шток натяжителя откручивается, и устанавливается новый ремень.

Стоит отметить, что во время натягивания ремня генератора не забывайте проверять его состояние – на нем не должно быть трещин и потертостей. Если таковые имеются, то лучше купить новый ремень, благо стоит он не так дорого.

Если нету опыта в натяжении таких ремней, то лучше все это сделать на СТО, хотя процедура сама по себе не сложная – нужно ослабить гайку крепления ролика, затем вращайте обойму эксцентрика специальным натяжным ключом пока ремень не натянется, закрутите гайку крепления назад. Но дело в том, что очень сложно угадать правильное натяжение ремня, поскольку площадь его соприкосновения со шкивами уменьшается из-за траектории. Можно попытаться действовать методом тыка.

Примерно так же натягивается ремень генератора и на других более современных моделях, правда, для того, чтобы добраться к нему, нужно снимать колеса, откручивать брызговики двигателя или пластиковую защиту, снимать крышку ГРМ, что, конечно же, отнимает уйму времени.

Видео натягивания ремня генератора на автомобиле ВАЗ 2114

Еще одно видео о правильной натяжке ремня

(1 оценок, среднее: 1,00 из 5)

Регулировка натяжения с помощью ролика

Регулировочные ролик и ключ к нему

В некоторых современных машинах для регулировки натяжения ремня используются специальные регулировочные ролики. Они позволяют быстро и просто выполнить натяжение ремня. В качестве примера использования такого метода рассмотрим регулировку ремня на автомобиле “Лада Приора” с кондиционером и ГУРом, как одну из самых популярных машин в нашей стране.

Как натянуть ремень генератора на “Приоре”

Работы по натяжению ремня генератора на автомобиле “Лада Приора” проводятся при помощи специального натяжного ролика, который является частью конструкции. Для работы вам понадобится ключ на 17, чтобы открутить и зафиксировать снова упомянутый ролик, а также специальный ключ для поворота регулировочного ролика (представляет собой конструкцию из двух стержней диаметром 4 мм, приваренных к основанию, расстояние между стержнями — 18 мм). Такой ключ можно купить в любом автомагазине за символическую цену. Некоторые автовладельцы пользуются в работе изогнутыми пассатижами или “утконосами”. Однако советуем вам все же купить регулировочный ключ, учитывая его невысокую цену и удобство дальнейшей работы.

Процесс регулировки напряжения

Для регулировки ключом на 17 необходимо немного открутить фиксационный болт, который удерживает регулировочный ролик, после чего с помощью специального ключа немного провернуть ролик с тем, чтобы увеличить (чаще всего) или уменьшить натяжку ремня. После этого снова ключом на 17 зафиксировать регулировочный ролик. Процедура несложна и с ней может справиться даже неопытный автовладелец

Важно лишь правильно выбрать усилие

После того как вы выполнили натяжение, необходимо выполнить проверку. Для этого запустите двигатель и включите максимальные потребители электроэнергии — дальний свет, обогрев заднего стекла, кондиционер. Если они работают исправно, и при этом ремень не издает свиста — значит, вы выполнили натяжку правильно.

Автопроизводитель рекомендует выполнять подтяжку ремня через каждые 15 тысяч километров пробега, а его замену — через каждые 60 тысяч. Также не забывайте периодически проверять натяжение, так как ремень имеет свойство растягиваться.

Натяжение ремня генератора на “Приоре”

Еще один метод натяжки ремня генератора на “Приоре”

Подробную информацию о процессе замены ремня генератора на машине «Лада Приора» вы найдете в соответствующем материале.

Как натянуть ремень генератора “Форд Фокус”

На разных модификациях автомобилей “Форд Фокус” используется одна из двух систем регулировки натяжения ремня — с помощью автоматического или с помощью механического ролика. В первом случае эксплуатация для владельца гораздо проще, поскольку натяжение ремня выполняется с помощью встроенных пружин. Поэтому водителю необходимо проводить лишь периодическую замену ремня (самостоятельно или на СТО).

В случае механического ролика натяжение необходимо выполнять вручную, используя слесарные инструменты — монтировку и гаечные ключи. Конструкция роликового механизма также может отличаться. Однако суть процедуры сводится к тому, что необходимо немного ослабить крепление ролика, выполнить натяжку и вновь его зафиксировать. Также в некоторых модификациях “Форд Фокус” (например, “Форд Фокус 3”) регулировки натяжения нет. То есть, в случае проскальзывания ремня необходимо производить его замену.

Обратите внимание! Покупайте оригинальные ремни, так как зачастую неоригинальные имеют немного больший размер, из-за чего после установки он будет свистеть и греться. Предлагаем вам ознакомиться с материалом, где представлена процедура замены ремня генератора на автомобиле «Форд Фокус 2» — статья

Предлагаем вам ознакомиться с материалом, где представлена процедура замены ремня генератора на автомобиле «Форд Фокус 2» — статья.

Если ремень оборвался в дороге

Часто автомобилисты сталкиваются с тем, что в дороге рвется ремень привода генератора? Но что делать, если эта участь постигла именно вас? К счастью, существует несколько способов быстрого устранения неисправности в дорожных условиях. Все они временные, но этого достаточно, чтобы без проблем добраться до ближайшего сервиса.


Если ремень генератора порвался в дороге

Старая камера

Если в багажнике по счастливой случайности окажется старая камера, то ее можно использовать в качестве заменителя ремня генератора. Нужно вырезать небольшое кольцо шириной не менее 20 мм. Затем установите готовое изделие.


Ремень генератора из старой камеры

Широкий ремень

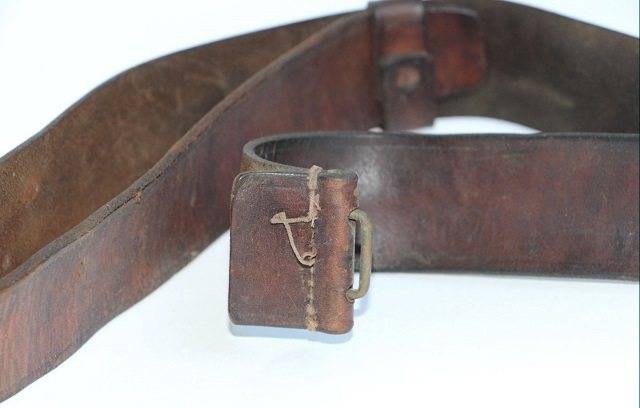

Устранить неисправность также можно и при помощи обычного ремня. Главное, чтобы он имел большой диаметр. Нужно вырезать из него ремень нужной длины и ширины, а затем связать при помощи проволоки. Собственноручно вырезанный ремень генератора сможет прослужить не один десяток километров.


Даже старый ремень может помочь автомобилисту

Бельевая веревка

Даже обычная бельевая веревка в умелых руках может превратиться в достойный заменитель ремня привода генератора. Но для повышения прочности эту веревку необходимо сложить в 2-3 раза и переплести. Связанную бельевую веревку определенной длины нужно надеть на шкивы. Безусловно, по надежности такое изобретение сильно уступает предыдущим вариантам. Но если в дороге произошел обрыв ремня генератора, а под рукой ничего не оказалось кроме веревки, она может спасти ситуацию.


Ремень генератора из бельевой веревки

Ремень генератора — виды, признаки износа и замена

Еще ничего более простого и действенного не придумали, для передачи крутящего момента от коленчатого вала к ротору генератора, чем ремень.

Казалось бы, что особенного в этом куске резины с впаянными в нее полимерными нитями? Но разрыв этого на первый взгляд незначительного элемента влечет за собой не только невозможность зарядки аккумулятора и обесточивание многих узлов авто, но и возможность полной остановки машины.

Так как заряд аккумулятора в основном рассчитан на запуск авто, а функционирование всей электросети обеспечивает работа генератора. Чтобы избежать таких нюансов следует знать основные типы этого изделия, ресурс его службы, возможные признаки, указывающие на его износ, и как происходит замена ремня генератора своими руками.

Конструктивные особенности и виды

Разнообразие конструкций двигателей повлекло за собой не меньшее количество видов, ремней привода навесных агрегатов и схем их правильного расположения.

Для лучшего соприкосновения с узлами они делаются различных форм внутренней поверхности и подразделяются на три вида:

  • зубчатые – изделия с разнообразным шагом поперечного профиля, обладающие высокой точностью передаточного момента;
  • поликлиновые (ручейковые) с продольно расположенными ребрами, обладающие большей надежностью;
  • клиновые – трапециевидного сечения, где рабочими являются боковые стороны, не предназначенные для обратного изгиба.

Для каждого из этих видов, соответственно, производители рекомендуют и срок эксплуатации, который может варьироваться в пределах 50-70 тысяч километров пробега авто.

Разные автомобили – различная схема установки

В более ранних моделях машин использовалось прямое соединение привода генератора со шкивом двигателя без всяких изгибов, но в современном автомобиле зачастую используют ременную передачу для подачи крутящего момента на приводы нескольких устройств: кондиционера, помпы, компрессора кондиционера, генератора и других агрегатов.

И пролегая между этими узлами ремень, может выписывать причудливые конфигурации и изгибы, вот этот узор и называется – схема правильной установки. У запасливого автолюбителя этот рисунок всегда должен быть под рукой, чтобы если случиться в дороге разрыв, не мучиться, морща лоб, вспоминая, как произвести замену ремня привода генератора.

Ну и, естественно, желательно возить на всякий непредвиденный случай запасной комплект.

Признаки, указывающие на износ ремня

Перед тем как освещать способы и методы замены, коснемся возможных признаков, указывающих, что это время подошло:

  • при внешнем осмотре, при выключенном двигателе, наблюдаются потеря эластичности, трещины, небольшие разрывы и разлохмаченные бока, явный признак близкого выхода из строя;
  • ослабление натяжки ремня, вследствие его растяжения или поломки натяжного ролика;
  • заметный свист при запуске двигателя, увеличении оборотов или включении электроприборов, причина может крыться в плохом натяжении ремня или заклинивании одного из приводов, задействованных в схеме. Это может быть как привод компрессора или генератора, так и выход из строя подшипника муфты кондиционера или подшипника натяжного устройства;
  • появление сигнала на датчиках, свидетельствующие о снижении зарядки аккумулятора или работоспособности самого генератора.

Не следует забывать и о плановой замене этого изделия в пределах его срока эксплуатации.

Варианты замены ремня генератора

Для проведения работ, когда требуется замена ремня генератора, не нужно особых навыков и знаний, назвать такую работу простой нельзя, но и ничего сверхординарного в ней нет. Изначально следует отсоединить массу от аккумулятора, и разобраться какие детали, защитные кожухи или другие узлы препятствуют доступу к ремню и генератору.

Если в автомобиле привод генератора напрямую соединен со шкивом вала двигателя, то здесь все очень просто, так как в этом случае натяжка производится болтами крепления самого генератора, плюс дополнительный фиксирующий болт. Освободив пространство для свободного доступа к ремню и генератору, откручиваются вышеописанные болты, и ослабляется натяжение ремня.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
