Что такое лонжерон на машине

Виды лонжеронов

Лонжероны могут быть составными или цельными. В первом случае выглядят как набор металлических элементов. Это сравнительно лучший тип, чем цельный, так как даёт возможность хотя бы какого-либо восстановления. Составная лонжеронная система делится на переднюю, среднюю и заднюю части.

Существуют и разные формы лонжеронов. К примеру, на тяжёлых внедорожниках и грузовиках они встречаются в виде буквы «П», формируя кузовную раму. На легковых авто лонжероны не лестничного типа, так как кузов в данном случае несущего типа.

Виды:

  1. Горизонтальные. Трубы лежат параллельно друг другу. Данная конструкция характерна для машин с повышенной проходимостью.
  2. Изогнутые. Балки расположены вдоль днища, повторяют его контуры. Такая конструкция повышает пассивную безопасность.
  3. Вертикальные. За счёт такого расположения получается плоский автомобильный пол, существенно сниженный, по сравнению с традиционными моделями.
  4. Под углом.

Каждый из перечисленных вариантов можно встретить на автомобилях, включая внедорожники и даже грузовики. Однако чаще на грузовых автомобилях применяется традиционная горизонтальная схема, при которой лонжероны могут идти не только параллельно, но и под углом. Последний вариант делает машину более маневренной, она легче входит в поворот.

Отдельно стоит упомянуть поперечины. Они выполняют функцию рёбер жёсткости, размещаться могут перпендикулярно, X-образно или в виде буквы «К». Делаются из стального профиля, часто изгибаются под нужным углом. В легковых машинах поперечины крепят сваркой, а в грузовых — фиксируют на заклёпках.

Профилактика лонжеронов

Для того чтобы автомобиль служил долго, желательно следить за состоянием лонжеронов и проводить профилактические работы. Правка лонжерона стоит очень дорого, поэтому лучше следить за ним и проводить регламентные профилактические работы. Так как внутри лонжероны пустотелые, в них может скапливаться грязь и влага, что приводит к коррозии металла. Поэтому желательно хотя бы один раз в год перед зимой наносить антикоррозийные смеси. Узнать, как выглядит лонжерон можно из инструкции к автомобилю, на котором показаны несущие элементы. Здесь также обычно показаны дренажные отверстия, через которые нужно наносить защитное антикоррозийное средство. Кроме того, желательно избегать чрезмерных нагрузок на кузов автомобиля. При сильном перегрузе и эксплуатации в тяжелых условиях лонжероны могут лопаться или гнуться. В случаях необходимости использовать машину в тяжелых условиях может устанавливаться усилитель лонжерона. Эта деталь позволяет снизить нагрузку и продлить срок службы лонжерона. Необходимо следить за состоянием автомобиля, особенно за несущими элементами. Если он эксплуатируется в тяжелых условиях или ездит на высокой скорости, по плохим дорогам – желательно регулярно проверять состояние лонжеронов. Многие подержание автомобили продаются после косметического ремонта. В этом случае лонжероны могут быть прогнившими или лопнувшими, хотя внешне кузов машины как новый.

Виды лонжерона

Конструктивные особенности элементов и их монтаж зависят от технологии изготовления определенного типа транспортного средства, где лонжероны автомобиля могут располагаться так:

  • параллельно и горизонтально по отношению друг к другу;
  • изогнуто, в соответствии с контуром всего днища машины;
  • вертикально;
  • под углом.

Одинаковый тип можно увидеть на транспортных средствах совершенно разного исполнения и назначения: грузовик, внедорожник, легковой автомобиль. Несущие конструкции, выполненные горизонтально параллельно, обычно можно увидеть на машинах с улучшенной проходимостью.

Конструкция в вертикальном исполнении дает возможность снизить пол, не изменяя его плоских качеств. Изогнутые элементы позволяют получить такой же результат, только при этом появляется дополнительная безопасность.

Между лонжеронами кузова автомобиля есть поперечные вставки, которые являются ребрами жесткости. Расположение вставок может быть различным: К- либо Х-образно, под углом 90° к лонжерону. Для легковых машин используется для закрепления деталей сварка, для грузовых – клепки.

Элементы оборудуются специальными кронштейнами, с помощью которых происходит установка функциональных узлов.

Как вытянуть лонжерон своими руками?

Вытяжка лонжерона своими силами

Наверное, не нужно рассказывать о базовых элементах кузова любого автомобиля. все знают, что такое лонжерон. Если всё-таки не все, то стоит заметить, что это едва ли не основная часть кузова и рамы, ибо на лонжеронах всё это успешно крепится. Хотя, подобные знания могут вам пригодиться, если вы захотите узнать, как вытянуть лонжерон своими руками. да при этом сделать всё качественно и грамотно. Ну бывают слесари-умельцы, работающие по гаражам, которым не скучно заниматься кузовными работами, а тем паче в знаменитый «день жестянщика», когда на российских улицах «внезапно» наступила зима и водители до последнего верили, что ещё потеплеет, из-за чего и не сменили резину на зимнюю.

Чтобы «убить» лонжерон вовсе не обязательно расквасить об стену весь автомобиль или столкнуться лоб в лоб с БелАЗом из какого-то карьера. Вполне достаточно лёгкого столкновения с себе подобным автомобилистом и кузов вашей машины сразу же может изменить геометрию. Иными словами, едешь себе, едешь, как вдруг бац! — и уже никуда не едешь, а лонжерон и/или сразу несколько (всего четыре) погнулись, смялись, «уехали» вглубь конструкции, не смотря на свою огромную прочность. Разумеется, продолжать движение на такой машине практически невозможно — нужно либо менять лонжероны на новые, либо вытягивать их обратно.

Геометрия современности

Для работы вам понадобится немало инструментов и аппаратуры, сильно отличающихся от школьной готовальни для геометрии, а также знания и навыки. Нужно сразу предупредить всех желающих связаться с такими работами, что дело это, мягко говоря, не простое, а качественный результат очень важен для дальней эксплуатации машины. В число самого необходимого при вытяжке лонжерона входит:

  • качественная и сильная циркулярная пила (болгарка);
  • аппарат для сварки;
  • газовая горелка;
  • машинка для шлифования с набором дисков;
  • специальный стенд с нужными шаблонами и захватами, желательно цепными;
  • строительный шпатель и грунтовка;
  • молоток для рихтовки металла;
  • лента на основе герметика;
  • само собой, таблица ремонта кузова.

Если всё это у вас есть, то вы уже на полпути к званию мастера-самоделкина и можете начинать непосредственную вытяжку лонжерона» на своём автомобиле.

Чертить не надо, надо ремонтировать

Чтобы подступиться и подлезть к «убитому» лонжерону, нужно снять с машины все помехи, а именно, детали кузова, находящиеся на пути к нему. Уберите с ремонтируемого участка всю проводку автомобиля и какие-либо электрические приборы. Нашли лонжерон? Теперь постарайтесь его вытянуть, одновременно и по возможности придавая ему первозданную форму. Естественно, ничего идеального у вас пока не получится. Но. Закрепите машину цепями на стенде и обрежьте болгаркой части лонжерона, которые восстановлению не подлежат. После вытягивания и обрезки проверьте, как закрываются двери автомобиля. Затем при помощи газовой горелки снимите старый слой герметика и грунтовки, просто нагрев их.

Геометрические контрольные точки лонжерона нужно проверить по таблице ремонта, а засечки этих точек можно сделать обычным цветным скотчем. Дальше тяните лонжерон до отметок, совпадающих с указанными в таблице. Чтобы выровнять все шероховатости, используйте машинку для шлифовки, и обязательно проверьте точную параллель между лонжеронами и колёсными арками. Молотком для рихтовки исправьте все повреждённые части арок колёс. Затем наложите новый слой герметика и грунта, и готовьтесь к покраске. Выполнив покраску, можете собрать прежде снятые детали кузова в обратном порядке, естественно, после высыхания краски.

Неутешительное резюме

Как видите, ничего особенного в таком ремонте нет, при наличии немалого количества аппаратуры, хороших знаний и скромного опыта. Но если вы прекрасно поняли, что своими силами лонжерон вытянуть очень трудно, то наверняка задаётесь вопросом сколько стоит вытяжка в сервисе. Честно говоря, всё зависит от марки и модели автомобиля, а также от города, где намечается ремонт после дорожного «боя».

https://nashikolesa.ru

legkoe-delo.ru

Лонжерон

Читая статьи об автомобилях, в том числе и на нашем сайте, читатели сталкиваются со многими непонятными словами. Одно из них — лонжерон.

Что же это такое?

Определение

Как мы уже писали на Vodi.su, есть три основных типа конструкции кузова:

  • рамная;
  • безрамная или несущий кузов;
  • интегрированная рама.

Лонжероны применяются в любой из них. В рамной конструкции их часто называют продольными балками — они тянутся по всей длине кузова, а в местах крепления двигателя и в задней части их делают особенно прочными и жесткими, так как здесь концентрируется наибольшая нагрузка.

В безрамных автомобилях они используются в подрамнике, который находится под капотом и усиливает переднюю часть автомобиля, где размещен двигатель. То же самое можно сказать и об интегрированном кузове. Также с их помощью усиливают брызговики, пол салона и багажника.

Подобная конструкция применяется в авиации, производстве станков, кораблестроении и так далее. Соответственно, лонжерон — это основная несущая балка кузова, к которой прикреплены все остальные детали рамы.

Лонжероны могут иметь разную форму, но в поперечном разрезе они напоминают букву П, то есть это обычный швеллер, либо выполнены в виде полой трубы с прямоугольным сечением. Благодаря этому они спокойно могут выдерживать вес двигателя, коробки передач, пассажирского отсека, не деформируясь. Такая форма обеспечивает им прочность — попробуйте, к примеру, согнуть лист картона и спичечный коробок — последний согнуть будет куда тяжелее.

Особенности конструкции и предназначение

Если вы ездите на внедорожнике рамного типа, то лонжероны тянутся вдоль всего кузова. Они могут быть сварены между собой либо соединяться заклепками и мощными болтами. Просматривая каталог запчастей к своей машине, можно увидеть названия: лонжерон левый, правый, задний.

В передней части они прикручиваются к поперечине. Если же речь идет о несущем или интегрированном кузове, то к ним может быть приварен подрамник, либо же все они вместе образуют одну конструкцию.

Главные задачи, которые возложены на лонжероны:

  • усиление кузова;
  • дополнительная амортизация;
  • смягчение ударов при столкновении.

Кроме того, благодаря им сохраняется геометрия. Если опытный водитель приобретает автомобиль с пробегом, то в первую очередь он осматривает не салон и состояние обивки, а днище, поскольку на него приходится весь вес машины.

Проблемы, связанные с лонжеронами

Если геометрия кузова нарушена, машина побывала в аварии или из-за коррозии днище пришлось переваривать, то лонжероны могут трескаться или сдвигаться с места. Следует сказать, что ремонт их обходится очень дорого даже на автомобиле с рамной конструкцией кузова. Если же кузов несущий или интегрированная рама, то их приходится переваривать, а сделать это качественно практически невозможно — сварной шов не может обеспечить тот же уровень жесткости, что и цельный металл.

Обратите внимание еще на один момент — в том случае, если кузов, особенно днище, ремонтировали с помощью сварки, то их свойства полностью нарушаются

Покупать такой автомобиль не рекомендуется, поскольку при движении на большой скорости последствия могут быть плачевными:

  • ухудшение амортизационных характеристик;
  • смещение или трещины лонжеронов;
  • ухудшение комфорта езды.

Более того, изменяются и динамические характеристики самого автомобиля, им становится сложнее управлять.

Если же без замены не обойтись, то заказывайте ее только у профессионалов, где имеется оборудование для дуговой сварки. Найти данные детали в продаже можно, правда стоят они довольно дорого. Устанавливайте лонжероны того же размера и из того же материала, что и старые.

На авто с несущим кузовом погнутые лонжероны можно выпрямить на стенде — каролинер. Автомобиль заезжает на него, специалисты замеряют углы отклонения несущих элементов конструкции, и благодаря гидравлическим стержням выравнивают их до нужного уровня.

(3 оценок, среднее: 5,00 из 5)

Преимущества и недостатки

Использование лонжеронов при конструировании кузовов автомобилей и уход от традиционной рамной компоновки кузова имеет ряд преимуществ при относительно небольшом количестве недостатков. К достоинствам использования лонжеронов следует отнести:

  • резкое снижение массы кузова и автомобиля в целом;
  • обеспечение большей жесткости на кручение и, как следствие, лучшую управляемость авто;
  • относительную простоту конструкции;
  • высокую безопасность такого типа кузова в случае дорожно-транспортного происшествия.

Тем не менее, несмотря на ряд существенных достоинств, у лонжеронов имеется и значимый недостаток – очень ограниченные возможности восстановления в случае деформации.

Читать далее: Двигатель греется радиатор холодный в чем причина

Связано это с тем, что передний и задний лонжероны намертво крепятся к кузову с помощью сварных швов. Параметры жесткости лонжерона и степень противодействия нагрузкам четко рассчитываются автопроизводителем. По этой причине восстановление лонжерона после сколь-либо значительного повреждения (подобная ситуация – не редкость в случае ДТП) приводит к тому, что деталь изменяет свои характеристики прочности и не способна полноценно выполнять свои «обязанности» по обеспечению жесткости кузова.

При этом вварить новый лонжерон также не удастся ввиду конструктивных особенностей. Фактически, при повреждении лонжеронов любой ремонт становится весьма относительным, и заводские характеристики существенно ухудшаются.

Ремонт и восстановление лонжеронов

Самым качественным ремонтом считается замена поврежденной мачты. Это сложные кузовные работы, требующие высокой квалификации и большого количества подготовительных процедур:

  • автомобиль устанавливается на стапель, размеры снимаются по контрольным точкам кузова;
  • удалены (вырезаны и просверлены) все детали, мешающие доступу к стрингеру;
  • с кузова снимается старая деталь, применяются технологии абразивной или газовой резки, сверление точечных сварных швов, пневматическая резка металла;
  • подготавливаются места установки новой детали, наносится антикоррозийная защита;
  • сваривается новый участок стрингера с короткими швами, обрабатываются скрытые полости и герметизируются стыки;
  • после дальнейшей механической обработки наносится грунтовка, антигравийный и декоративный слои;
  • геометрия кузова контролируется и при необходимости корректируется по контрольным точкам с помощью бороны.

Сварка сплошным швом не применяется, так как вызывает неизбежные термические деформации кузова. Для уплотнений используется специализированный кузовной герметик.

Поскольку после замены таких ответственных деталей снижается прочность кузова, на критические участки может быть нанесено дополнительное усиление путем приваривания дополнительных усилителей и перфорированных металлических пластин.

Повреждения стрингеров нельзя игнорировать, поскольку они играют важную роль в конструкции безопасности.

Автомобиль, побывавший в аварии, уже нельзя вернуть в исходное состояние простой заменой аксессуаров и подушек безопасности. Необходимо осмотреть состояние продольных стержней кузова, наличие заломов, складок и трещин, а затем восстановить прочность в ослабленных местах.

В противном случае при следующей аварии весь комплекс будет работать плохо, пассажиры могут не попасть в подушки, деформация пола салона превысит допустимый уровень, а элементы подвески, силового агрегата и рулевого управления нанесут серьезный вред здоровью рана.

Полная замена

Это очень рискованная операция, поэтому в большинстве случаев при сильном повреждении стрингера корпус считается непригодным для дальнейшего использования. Но в некоторых мастерских это все же делают.

Если вы согласились на такую ​​реставрацию, помните, что 100% гарантии того, что необходимая геометрия кузова будет восстановлена, вам никто не даст. Но это может легко усугубить проблему. Если неправильно подобрать сменный стрингер, допустить ошибки в его сварке или исправлении конструкции, корпус вскоре ожидает новая поломка.

А цены на полную замену мачты очень высоки, поэтому надо подумать о ее целесообразности. Ведь такое вмешательство в конструкцию кузова может существенно повлиять на последующую безопасность вождения.

Поперечная балка – один из важнейших элементов конструкции автомобиля. От него зависит надежность автомобиля и устойчивость кузова к повреждениям и изменению формы. Если он выйдет из строя во время аварии, пассажиры могут серьезно пострадать

Вот почему очень важно своевременно проверять, исправлять или заменять стрингер, если есть какие-либо сомнения в его исправности

Источники

  • https://mensdrive.ru/remont-kuzova/lonzheron-avtomobilja
  • https://tolkavto.ru/remont-i-obsluzhivanie/kuzov/chto-takoe-lonzheron-v-avtomobile.html
  • https://AvtoNov.com/%D1%87%D1%82%D0%BE-%D1%82%D0%B0%D0%BA%D0%BE%D0%B5-%D0%BB%D0%BE%D0%BD%D0%B6%D0%B5%D1%80%D0%BE%D0%BD-%D0%BD%D0%B0-%D0%B0%D0%B2%D1%82%D0%BE%D0%BC%D0%BE%D0%B1%D0%B8%D0%BB%D0%B5/
  • https://avtoivan.ru/2018/10/22/lonzheron-v-avtomobile-chto-jeto-takoe/
  • https://TechAutoPort.ru/nesuschaya-sistema/kuzov-i-rama/lonzherony.html
  • https://SwapMotor.ru/tehnicheskoe-obsluzhivanie/lonzherony.html
  • [https://AutoVogdenie.ru/zachem-v-avtomobile-nuzhen-lonzheron.html]

Функции

Лонжероны – это конструкция, воспринимающая на себе вес кузова, мотора, пассажиров. Кроме этого, к ней прикреплены элементы подвески. Именно поэтому они создаются из очень прочных материалов с амортизирующими функциями. Благодаря легкому весу, с их помощью обеспечивается хорошая управляемость и высокие характеристики динамики.

Лонжероны имеют следующие функциональные особенности:

 Соединяют между собой кузовные детали и ходовую часть в одну конструкцию.

 Несущая функция заключается в том, что конструкция выдерживает большие нагрузки.

 Детали принимают на себя кинетическую энергию во время ударов, а значит, играют роль некого демпфера.

 Обеспечивают пассивную безопасность путем гашения энергии от удара при столкновении.

Чтобы поглощать вибрацию равномерно, лонжероны имеют слабые зоны. Главная особенность этих участков – тонкие стенки профиля и наличие технологических отверстий. Во время удара детали как будто «складываются», тем самым забирая кинетическую энергию. Сама деформация лонжерона может происходить годами.

К дополнительным функциям лонжерона относят амортизацию и усиление днища и брызговиков. В первом случае комфорт при движении повышается за счет снижения жесткости балки. Во втором случае днище с брызговиками постоянно подвергаются сильным воздействиям плохих дорог. Именно лонжерон препятствует возникновению серьезных поломок.

К недостаткам лонжеронного элемента можно отнести низкую ремонтопригодность.

У самолётов

У самолётов лонжероны совместно со стрингерами образуют продольный набор крыла, фюзеляжа, оперения, рулей и элеронов. Продольные элементы каркаса проходят, как правило, по всей длине фюзеляжа. Совместно с обшивкой они воспринимают нормальные усилия при изгибе фюзеляжа. Простые стрингеры и лонжероны обычно изготавливаются из прессованных или гнутых профилей сечения. Лонжероны отличаются от стрингеров большей жесткостью. При больших нагрузках могут использоваться составные лонжероны, состоящие из нескольких соединенных между собой профилей. Для окантовки больших вырезов в фюзеляже часто используются лонжероны коробчатого сечения — бимсы, которые состоят из прессованных профилей, связанных между собой стенками и обшивкой.

Лонжероны выделены красным цветом

Нервюры закрепляются на продольном силовом наборе (лонжероны, кромки, стрингеры), являются основой для закрепления обшивки.

Лонжеронное крыло включает один или несколько продольных силовых элементов — лонжеронов, которые воспринимают изгибающий момент. Помимо лонжеронов, в таком крыле могут присутствовать продольные стенки. Они отличаются от лонжеронов тем, что панели обшивки с стрингерным набором крепятся к лонжеронам. Лонжероны передают нагрузку на шпангоуты фюзеляжа самолёта с помощью моментных узлов.

Ремонт переднего лонжерона на автомобиле ВАЗ 2101 – 2107

Лонжероны на автомобилях ВАЗ «классика», т.е. ВАЗ с первой по седьмую модель имеют одинаковую конструкцию. Слабыми местами данных лонжеронов являются места крепления рулевого механизма, поперечной балки, крепления стабилизатора поперечной устойчивости и на правой стороне крепления маятника. По конструкции эти места нельзя назвать слабыми, так как именно в этих местах крепления внутри лонжерона установлены усилители, но и они не выдерживают наших дорожных условий и срока эксплуатации названных автомобилей.

С начала этой весны уже несколько автомобилей поступили на ремонт лонжеронов в месте крепления балки и крепления рулевого механизма. В основном, трещины на лонжеронах обнаруживают мастера при диагностике ходовой и отказываются производить регулировку углов установки колес до устранения данных дефектов. Основной причиной возникновенния трещин является ослабление креплений , дорожные условия, а так же, как говорят – усталость металла.

Чаще всего нарушается жесткость крепления рулевого механизма на левом переднем лонжероне и возникает трещина в районе нижнего болта крепления, в результате чего появляется люфт корпуса относительно лонжерона, что значительно влияет на нарушение регулировки схождения колес. В начальной стадии трещины может и не быть, а люфт уже появился, это говорит о том, что имеется трещина на усилителе, внутри лонжерона. Все это я веду к тому, что простой сваркой снаружи лонжерона этот дефект устранить невозможно, да и варить по плоскости крепления нельзя, так как нарушится правильность установки рулевого механизма.

В данной ситуации требуется операция с проникновением во внутреннюю полость лонжерона, о порядке которой мы и ознакомимся.

К внутренним усилителям крепления рулевого механизма можно добраться со стороны брызговика, при этом нужно снять левое переднее колесо и открутить нижний болт крепления рулевого механизма, не отсоединяя его полностью.

Рисунок 1

Высверливаем несколько точек сварки ( количество точек зависит от нужной величины окна, в нашем случае их 4 ) и вырезаем болгаркой как показано на рисунке 1. Срубываем снизу по ребру. Как видно на рисунке 2, появился второй слой – это усилитель, который так же нужно удалить.

Рисунок 2

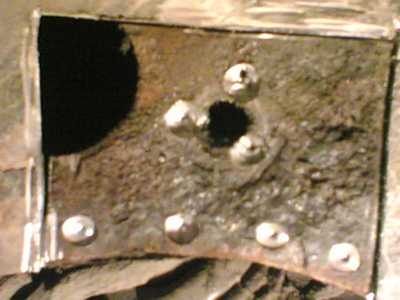

Вокруг отверстия видно три точки, которые так же нужно высверлить – это крепление распорной втулки к внутренней части усилителя и далее открываем. В данном случае распорная втулка уже не держалась на внутренней стенке лонжерона и была извлечена вместе с пластиной усилителя, как видим на рисунке 3.

Рисунок 3

А вот и трещина, которая обязательно должна была быть и она находится на усилителе , в результате чего и распорная втулка отламалась на сварке в трех точках. Дальше нужно все заварить и установить усилительную накладку своей конструкции.

Рисунок 4

Для того, чтобы точно установить распорную втулку стягиваем ее тем же болтом крепления, только гайкой со стороны рулевого механизма, который находится на своем месте и не мешает ремонту лонжерона. Привариваем втулку тремя точками.

Рисунок 5

Далее снимаем болт и завариваем окно теми же накладками и через засверленные отверстия.

Рисунок 6

Остается обработать места сварки антикоррозионными материалами, установить нижний болт крепления рулевого механизма, переднее левое колесо и ремонт закончен.

В данном случае разрушение лонжерона на начальной стадии, поэтому окно пришлось вырезать минимального размера и откручен был только один болт. Как говорится , любое лечение всегда легче производить на начальной стадии, да и результат всегда лучше.

со своего сайта.

blog.gaingak.ru

Особенности замены задних лонжеронов ВАЗ-2109, стоимость ремонта в автосервисе

Автомобили семейства ВАЗ-2108-09 не отличаются крепким кузовом, прочным кузовным железом, особенно быстро металл ржавеет, если он не обработан антикором. Со временем на металлической поверхности появляется ржавчина, нередко подгнивает и задний лонжерон с любой стороны, в процессе эксплуатации на нем появляются трещины. Если долго ездить с гнилым лонжероном, может вырвать заднюю балку, что приведет к непредсказуемым последствиям. Чтобы в пути не случилось крупной неприятности, а то и беды, лонжерон лучше заблаговременно поменять, эту работу можно выполнить в условиях автосервиса или своими руками в гараже при наличии достаточного опыта, необходимого инструмента и материалов.

Это интересно: Как слить и заменить тосол на ВАЗ 2107 по всем правилам — инструкция по замене охдаждающей жидкости

Проблемы, связанные с лонжеронами

Под воздействием нагрузок лонжероны с течение времени все же деформируются, особенно страдает передний (нагрузка от двигателя и его систем). Также, как и передние, задние могут трескаться и уставать. Под словом «уставать» предполагается зарождение трещины, которая со временем разрастается по всей детали. Разумеется, что авария тоже может оставить значительный след.

Что влечет за собой эксплуатация автомобиля, где повреждены лонжероны? Некоторые параметры машины нарушаются: незначительно, но меняется положение дверей, разъемов деталей кузова, положение силовой установки. Также страдает геометрия подвески. Из-за всех эти недочетов управляемость авто снижается. Поэтому при повреждении кузова нужно везти авто на диагностику – такое решение будет правильным.

Если лонжерон и вовсе лопнет, то вся конструкция кузова полностью разрушится. Именно из-за этого после ДТП специалисты смотрят на степень деформации этих элементов. Положение, в котором лонжероны находятся в автомобиле, тоже играет важную роль.

Статистика: примерно 90% всех работ, связанных с этой деталью, приходятся на передний лонжерон. Такое повреждение может решиться быстро только с рамным лонжероном – там его просто меняют. Что касается несущего кузова, то иногда лонжероны замене просто не подлежат. Допустим, его немного помяло при аварии: такое повреждение исправляется при помощи специального стенда-каролинера. К примеру, на стенде находятся лонжерон передний левый и задний – при помощи удобного расположения механики замеряют все параметры, необходимые для исправления проблемы.

Бывает такое, что лонжероны автомобиля находятся в таком состоянии, что остается только замена. Смена деталей влечет за особой изменение свойств всего кузова. Ведь форму, материал и вес рассчитывает компания-производитель – в автомобильных центрах приходится импровизировать. Когда основные части лонжерона находятся в нормальном состоянии, то при помощи дуговой газосварки выполняют частичную замену.

https://youtube.com/watch?v=-IKZ-fDRlfk

При ремонте нужно настаивать на том, что по размеру и массе новый лонжерон не был больше старого. Некоторые предпочитают упрочнить новый, но нужно помнить, что такое решение может привести к потере амортизирующих свойств при ударе. Постоянные удары приведут к более серьезным последствиям. Не забывайте, что при ДТП первым делом проверяются лонжероны, а уж потом все остальное.

  • Абсолютно легально (статья 12.2);
  • Скрывает от фото-видеофиксации;
  • Подходит для всех автомобилей;
  • Работает через разъем прикуривателя;
  • Не вызывает помех в радиоприемнике и сотовых телефонах.

Типы существующих несущих конструкций

В первую очередь нужно сказать, что монтаж несущей конструкции в автомобиле производиться в различных положениях – это можно увидеть на соответствующих фото. Большей частью это зависит от того, какова модель автомобиля и на что машина рассчитана. Выделяют такое расположение лонжеронов:

  • Горизонтальное с параллельным расположением друг относительно друга.
  • Изогнутые, идущие вдоль днища и повторяющие его контуры.
  • Вертикальное расположение.
  • Под углом.

Каждый из этих типов нередко встречается на совсем неожиданных автомобилях, даже на грузовиках и внедорожниках. Первый тип конструкции более свойственен для автомобиля с повышенной проходимостью. За счет вертикального расположения конструкторам удается сделать плоский пол, значительно сниженный в сравнении с классическими автомобилями. Практически такой же эффект для автомобиля дают и горизонтально изогнутые лонжероны, только за счет этого еще повышается и пассивная безопасность.

Как можно увидеть на фото днища большинства автомобилей – между лонжеронами присутствуют и поперечины. Они являются своеобразными ребрами жесткости кузова, размещаются они по-разному: перпендикулярно лонжерону, Х или К-образно. В большинстве своем изготавливаются поперечины из стального профиля, изгибаются под нужным углом. Если рассматривать легковой автомобиль, то в нем поперечины привариваются, в грузовом закрепляются с помощью клепки. К лонжеронам крепятся специальные кронштейны, на которых потом закрепляются агрегаты автомобиля.

Назначение и задачи

Лонжерон – в прямом смысле силовая часть автомобиля. Назначение узла различается в зависимости от типа транспортного средства:

  • В грузовом транспорте и авто 4×4 лонжероны — главный узел, являющийся составляющей рамы;
  • В легковом транспорте задача детали — усилить днище машины и нижней части багажника.

В первом и во втором случае П-образный узел берет на себя вес кузова, составных элементов и пассажиров транспортного средства.

Еще одна функция — амортизирующая. Задача узла — поглотить возможную деформацию

Но здесь важно соблюсти тонкую грань между жесткостью и податливостью

Если «переборщить» с первым показателем, то неровности трассы будут передаваться в салон автомобиля пассажирам. Вот почему та часть кузова, где предположительно находятся люди, делается с максимальной амортизацией (для снижения силы удара).

Амортизирующая функция реализуется путем монтажа продольной силовой структуры, установленной в передней и задней части кузова. Главная особенность конструкций — способность к демпфированию (сглаживанию) ударов.

Лонжероны ВАЗ 21 «Волга».

При этом ослабление лонжеронов осуществляется одним из перечисленных ниже способов:

  • Созданием группы складок в конструкции. Благодаря этому, деталь может деформироваться и работать как «гармошка» при фронтальных или тыльных ударах. При такой конструкции места складок несут большую нагрузку и быстро разрушаются, но зато поглощают ненужную энергию. Как следствие, направленная в сторону салона сила подавляется;
  • Снижением толщины стенок или сечения узла. Такая конструкция носит название переменного сечения;
  • Высверливанием группы отверстий в местах, которые берут на себя вес.

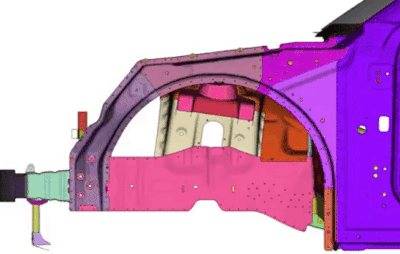

Правый передний лонжерон Renault Laguna 2004.

Для чего нужен лонжерон

В классическом устройстве современного транспортного средства, лонжерон размещается по длине кузовной части для её усиления в тех местах, где располагаются пассажирские сидения и закрепляются элементы с повышенным весом.

Лонжеронная рама применяется для получения определённого количества энергии вместо кузова. Это сделано не только для безопасности, но и для комфорта. Если обеспечить кузову жёсткость, свойственную для лонжерона, страдать будут пассажиры и водитель. Связано это с тем, что все удары и давления будут восприниматься ярче. Теперь понятно, на что влияет нормальная работа лонжерона. Сама деформация лонжерона происходит с годами, и тогда он уже не может смягчать удары.

Как выглядит лонжерон? Это не просто цельная или сборная балка. Для обеспечения всех функций и нормальной работы лонжерона применяются следующие конструктивные решения:

  • в некоторых зонах уменьшают толщину стенок профиля, изменяя размер поперечного сечения;
  • проделываются технологические отверстия в местах с минимальной статической нагрузкой;
  • в местах с максимальным динамическим действием обеспечивают усиление;
  • на определённых участках делают складки, помогающие смять лонжерон как гармошку при серьёзном ударе или ДТП.

Ещё одна хорошая статья: Карбюратор: что это такое, виды, устройство, принцип работы, для чего нужен, схема и фото


Как складывается лонжерон при аварии

Уровень прочности и надёжность при правильном креплении детали, значительно выше по сравнению с другими элементами машины. Связано это с тем, за что отвечают рамы. Основная, возлагаемая функция – принятие нагрузок, создаваемых машиной и движением. Поэтому прямое назначение лонжерона – устойчиво переносить ударное действие, в случае попадания колёс в яму во время движения или при ДТП.

Какие ещё есть функции, которые выполняет эта важная деталь?

Дополнительная амортизация

Элементы сборного типа специально разработаны для обеспечения амортизации передней части кузова. За счёт снижения жёсткости балки повышается комфорт при движении, поэтому многие производители делают выбор в пользу именно таких конструкций. Компании постепенно стараются облегчать кузов, учитывая чтобы сборные балки смогли легко переносить такую нагрузку.

Усиление днища и брызговиков

Езда по дорогам плохого качества вызывает немалое беспокойство для водителей. Дно машины не рассчитано на постоянные касания с покрытием и кочками, оно нуждается в защите. Для чего служит лонжерон в этом случае – он усиливает днище машины и предотвращает механические повреждения, способные произойти в пути.

Днище и брызговики постоянно сталкиваются с трудностями, подвергаются испытаниям и именно лонжерон снижает нагрузку на них при работе, предотвращает серьёзные дефекты и поломки. За счёт равномерного распределения ударной волны минимизируется риск образования сколов и трещин.

Защита салона

Во время столкновения балки повышенной жёсткости создают опасность для пассажиров и водителя транспортного средства. Известны случаи, когда конструктивный элемент, пробивая металл, проникал в салон, нанося тяжёлые ранения и увечья пострадавшим. Со временем деталь доработали, в неё внесли изменения, заметно повышающие уровень безопасности при поездках.

Лонжероны изготавливают особым образом. Во время удара элемент при ударе собирается в гармошку, не переламываясь пополам. Это позволяет исключить риск для пассажиров, но защита кузовной части в этом случае уменьшена.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
