Настройка и регулировка ГБО на карбюраторном моторе

Какое оборудование лучше и что выбрать?

Для карбюраторных автомобилей оборудование разработано ещё в 30–е годы прошлого столетия. Конечно, за это время произведено много доработок и усовершенствований, но принцип работы остался прежний. Эти установки и считаются первым поколением. Все последующие имеют более сложную конструкцию с электронными блоками управления.

ГБО 1 поколения на карбюратор самое оптимальное решение для тех, кто самостоятельно обслуживает и настраивает свою машину (на инжектор ставят поколения начиная со 2-го). Покупая оборудование, следует внимательно отнестись к выбору. Хорошую репутацию у автомобилистов заслужили производители из Италии представленные такими брендами как – Bigas (Бигас), LOVATO (ЛОВАТО) ОМVL (ОМВЛ) и др.

Особо следует обратить внимание на продукцию ЛОВАТО, эта компания более 50 лет занимается разработкой и производством газового оборудования для различного применения. Аттестовано более чем 50 странах мира

Цена на такое оборудование начинается от 8500 рублей. Стоимость зависит от комплектации.

Настройка оборудования

В качестве примера рассмотрим вариант настройки популярного редуктора фирмы Tomasetto (Томасетто АТ-07 электронный). Регулировка редукторов Lovato (Ловато) 2 поколения и его полных аналогов, таких как Atiker (Атикер) и Torelli (Торелли) выполняется в аналогичном порядке.

Для того, чтобы отрегулировать газовое оборудование второго поколения своими руками, требуется прогреть двигатель до рабочей температуры на бензине, перейти на газ и заглушить мотор. С этого момента разделим варианты настройки для разных типов двигателей.

Правильная регулировка ГБО 2 поколения на карбюраторе своими руками

С помощью плоской отвертки завернуть винты редуктора и дозатора до упора (без особых усилий), а затем выкрутить:чувствительности мембраны 2-3 оборота; «винт жадности» первой камеры до полного открытия, второй на 1 оборот. Завести мотор на газу. Постепенно закручивая винт чувствительности, найти момент падения оборотов на бедной смеси

Внимание! Падение может быть, когда смесь обогащённая. Поэтому если при выкручивании винта происходит рост оборотов, а далее опять падение, значит, это есть работа на богатой смеси. Теперь обратно вкручивая винт по часовой стрелке нужно установить пик повышенных оборотов мотора – так будет найден холостой ход (800-850 об/мин)

Если выше, на самом карбюраторе винтом количества отрегулировать до нужных показаний. Акселератором повысить работу двигателя в районе 3000 об/мин. «Винтом жадности» первой камеры выставить момент, когда при его затяжке начинается падение, а при выкручивании рост оборотов. Отпустить акселератор и сделать перегазовку, если ДВС слабо развивает обороты (имеется провал), на 1/8 выкрутить винт первой камеры регистра мощности. При этом винтом чувствительности настроить х/х как указано в пункте № 2. Проверить перегазовкой ещё раз. Вторая камера карбюратора работает при повышенных оборотах ДВС от 3000 об/мин (зависит от марки двигателя). Поэтому «винт жадности» второй камеры нужно выставить приблизительно в тоже положение, что и первый. Далее нужно провести контрольные испытания на ходу под разными нагрузками (подъёмы, резкие ускорения)

Теперь обратно вкручивая винт по часовой стрелке нужно установить пик повышенных оборотов мотора – так будет найден холостой ход (800-850 об/мин). Если выше, на самом карбюраторе винтом количества отрегулировать до нужных показаний. Акселератором повысить работу двигателя в районе 3000 об/мин. «Винтом жадности» первой камеры выставить момент, когда при его затяжке начинается падение, а при выкручивании рост оборотов. Отпустить акселератор и сделать перегазовку, если ДВС слабо развивает обороты (имеется провал), на 1/8 выкрутить винт первой камеры регистра мощности. При этом винтом чувствительности настроить х/х как указано в пункте № 2. Проверить перегазовкой ещё раз. Вторая камера карбюратора работает при повышенных оборотах ДВС от 3000 об/мин (зависит от марки двигателя). Поэтому «винт жадности» второй камеры нужно выставить приблизительно в тоже положение, что и первый. Далее нужно провести контрольные испытания на ходу под разными нагрузками (подъёмы, резкие ускорения).

Настройка ГБО 2 поколения на инжекторе

  • Выкрутить винт регистра мощности и мембраны на 2-3 оборота, х/х закрутить до упора.
  • Завести двигатель. Поднять обороты ДВС до 3000-3500 об/мин, путём закручивая и выкручивания дозатора, найти пик максимальных оборотов двигателя. От этого положения, вкрутить винт регистра на 0,5 оборота.
  • Отпустив акселератор сделать перегазовку. Если двигатель при этом захлебывается, выкрутить на 1/8 болт дозатора. И так далее до поиска оптимального набора оборотов.
  • Затем постепенно закручивая винт чувствительности мембраны найти момент падения оборотов, отпустить винт на 1/8.

5.Дальнейшую настройку произвести при ходовых испытаниях. Если автомобиль не достаточно развивает мощность, немного отпустить винтом регистра подачу газа.

Источник

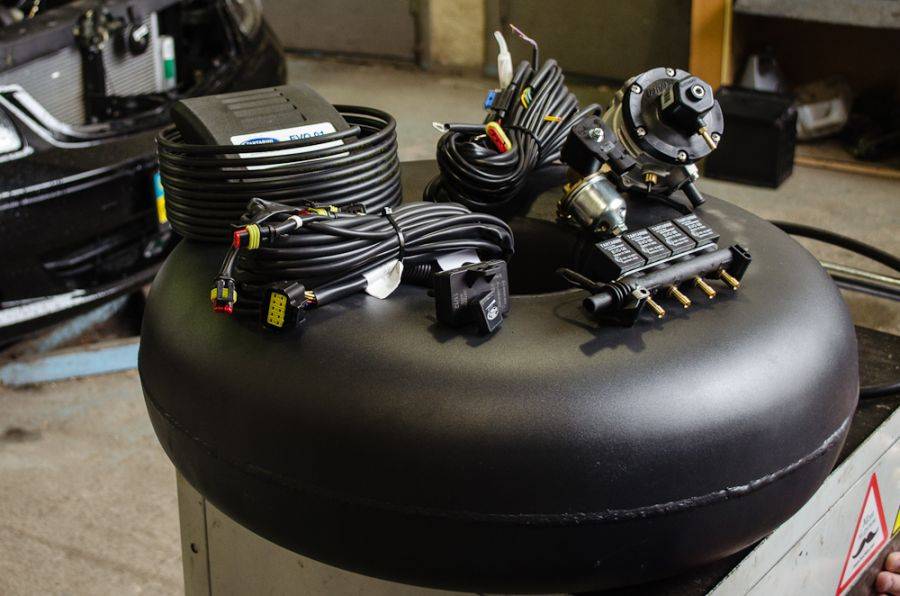

Из чего состоит и как работает оборудование

ГБО 2-го поколения (пропан или метан) применяется в автомобилях с инжекторными и карбюраторными двигателями. Это оборудование больше подходит для автомобилей до 3-го экологического класса (0,1,2 евро). Начиная с Евро-3 рациональнее устанавливать СУГ 4-го поколения.

Устройство на карбюраторе

В комплект второго поколения входят:

  • заправочный клапан;
  • газовый баллон с мультиклапаном и датчиком уровня;
  • линия розлива, подачи;
  • редуктор с фильтром грубой очистки (есть выносной фильтр с электромагнитным клапаном подачи газа);
  • кнопка выбора типа топлива;
  • дозатор газовой смеси (силовой регистр);
  • устройство для смешивания газа с воздухом (смеситель);
  • электромагнитный клапан, перекрывающий доступ бензина к силовому агрегату при его переключении на газ.

Принцип работы оборудования 2-го поколения на карбюраторном двигателе следующий:

Двигатель запускается и нагревается на бензине. Кроме того, ключ переведен в нейтральное положение для выработки топлива из чаши карбюратора. Таким образом, срабатывает электромагнитный клапан, перекрывающий подачу бензина.

Затем переключатель переводится в положение подачи газа, активируя газовый клапан. Затем газ, находящийся в баллоне в жидком состоянии, по мультиклапану и магистральному трубопроводу поступает в редуктор. На этом этапе смесь проходит грубую предварительную очистку.

Когда коробка передач нагревается охлаждающей жидкостью двигателя, сжиженный газ превращается в пар. В паровой фазе топливо, проходя через регистр мощности, смешивается с воздухом в карбюраторе.

Затем готовая газовая смесь, проходя через впускной коллектор и клапаны ГБЦ, воспламеняется искрой в камере сгорания цилиндра двигателя.

Чтобы вернуться к базовому топливу, кнопку LPG переводят в рабочее положение на бензине, минуя нейтральное положение.

Схема на двигателях с инжектором

Здесь оборудование различают по нескольким составным элементам:

  1. кнопка специфическая для системы впрыска, но есть и универсальные;
  2. перед дроссельной заслонкой расположен миксер с антипопуляционным механизмом;
  3. эмулятор бензиновых форсунок;
  4. эмулятор лямбда-зонда (установка на все машины не требуется).

Кардинальных различий в принципах работы обеих схем газового оборудования нет. Основные изменения были внесены в конструкцию ГБО, из-за наличия форсунок для подачи топлива в автомобиле с одной форсункой (или одна форсунка — одна форсунка на все цилиндры). Которые контролируются штатным блоком управления двигателем (ЭБУ).

Переход газового двигателя может производиться в полуавтоматический режим (центральное положение тумблера). Пока двигатель не наберет заданное количество оборотов (1500-2000), бензин подается в камеру сгорания. Затем он автоматически переключается на газ.

Эмулятор форсунок нужен для отключения бензиновых форсунок, он также посылает сигнал контроллеру (ЭБУ), имитирующий их работу. По этой причине блок управления не отображает ошибку («проверьте двигатель») на неработающих форсунках через сигнализацию на панели приборов.

Эмулятор лямбда-зонда (кислородный датчик) блокирует вывод от блока управления двигателя ложной ошибки обедненной смеси. Преимущества датчика:

  • облегчает настройку сжиженного нефтяного газа, отображая индикацию качества смеси (плохой зеленый, интенсивный красный);
  • снижает расход газа в среднем на 7-10%;
  • позволяет обнаруживать реальные ошибки в работе двигателя.

Из-за возможных неисправностей в системе зажигания (пропуски зажигания) или в газораспределительном механизме в двигателе возникают хлопки. Причина этого в том, что топливо во впускном коллекторе воспламеняется, что может привести к его взрыву.

ГБО второго поколения оснащено «антихлопковым» клапаном, который устанавливается в газовый смеситель или может быть дополнительным в корпусе воздушного фильтра.

Блок управления Digitronic MAXI 2

Для четырех цилиндровых двигателей компания Digitronic разработала блок управления MAXI 2. Данная линейка создана с целью сокращения времени монтажа, связанного с установкой и калибровкой.

Основа блока – тридцати двух разрядный процессор с возможностью модернизации. Такой блок можно быстро смонтировать благодаря небольшому числу проводов и герметичному компактному корпусу. Калибровка осуществляется через функции, расположенные на двух панелях, что убирает проблему переключения между закладками. Есть отдельная кнопка с зуммером, которая подключается с помощью трех проводов.

Программные возможности блока включают в себя отображение параметров работы двигателя на осциллографе, карту времени впрыска бензина в формате 2D, функции коррекции давления и температуры газа с соответствующими картами, подогрев газовых форсунок, установку предельной нагрузки на газовую смесь, изменение времени для открытия и закрытия форсунок, а так же потока через них, и многое другое.

Блок MAXI 2 совместим почти с сорока производителями газовых форсунок, среди которых AEB, Hana, Valtek, Rail, Matrix. Функциональные и программные характеристики позволили стать Digitronic MAXI 2 одним из самых популярных на российском рынке.

Регулировка и ремонт газового редуктора Lovato

В газобаллонном оборудовании редуктору отведена наибольшая значимость среди всех узлов. Его задача: предоставить возможность водителю понизить давление, которое поступает из баллона. Ремонт, а именно регулировка, на редукторе автомобиля предусматривает работу с одним или двумя регуляторами: в этоми заключается главное отличие.

В принципе газовый редуктор примитивный регулятор давления, устроенный с целью поддерживать стандартное значение давления от расхода топлива автономно. Как показывает практика, устройство поддерживает его с незначительным коллебанием. Давление немного снижается с повышением расхода газа. Это не очень существенный момент, но требующий внимания.

Предложение от производителя

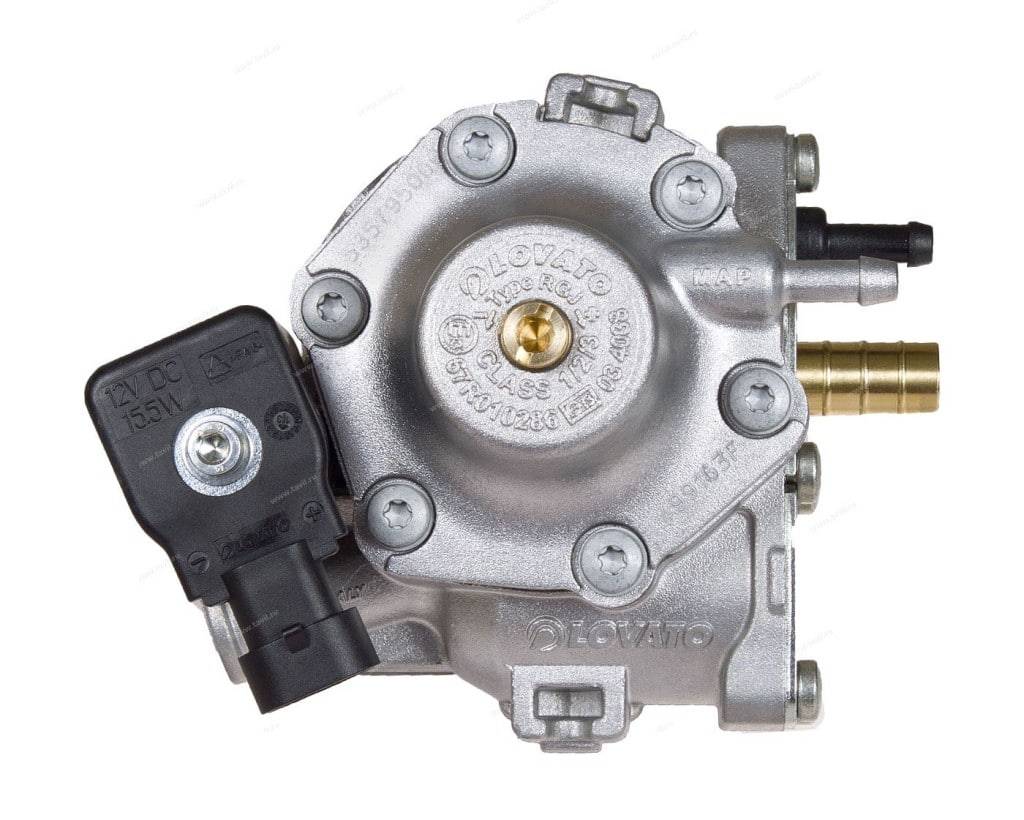

Редуктора Lovato

Устройство редуктора Lovato характеризуется универсальностью, простотой и надежностью. Для турецких полукустарных производителей изготовитель является образцом для подражания. Практически все поколения турецких редукторов переняли дизайн сплюснутого «барабана», на торцах которого две штампованные крышки. Компания «OFFICINE Lovato S.p.A.» принадлежит к предприятию семейного типа которое было основано в послевоенное время в условиях острой нехватки горючего. В современных условиях компания Lovato– один из лидеров мирового рынка газобаллонной системы. Ремонт, а именно регулировка, аналогов Lovato зависит от следующих факторов:

  • поколения механизма;
  • количества регуляторов;
  • топливной системы.

Товарный ряд производителя:

  • Редуктор пропановый Lovato вакуумный на 90 и 140 kW. Устройство предназначено для систем 1-го поколения ГБО на авто карбюраторного типа с мощностью до 123 лошадиных сил. Редуктор предназначен исключительно для переоборудования на пропан.
  • Пропановый редуктор Lovato электронный 90, 140, 170 kW. Устройство предназначено для систем ГБО 1, 2 и 3-го поколения на авто инжекторного, моноинжекторного и карбюраторного типа с мощностью двигателя до 123 лошадиных сил. Редуктор предназначен для пропан-бутана.
  • Редуктор Lovato метановый. Устройство 2-го поколения применяется для переоборудования на метановое топливо автомобилей и автобусов.

Настройки редуктора

Ремонт, а именно регулировка, редуктора предусматривает ориентацию в его настройках. Пропановые аналоги в основном имеют два регулятора, но и встречаются с одним. Редуктора метанового типа почти всегда характеризуются одним регулятором. В их управлении эти настройки являются наиболее проблемными.

Ремонт для газового поколения редукторов с одной уникальной настройкой предусматривает манипуляции исключительно с давлением передаваемого газа. Владельцы автотранспорта с особым энтузиазмом предпочитают «подкручивать» давление самостоятельно

Задав единственное верное и что немало важно, истинное значение давления, один лишь топливный редуктор даст возможность ограничить потребление газа в режимных мощностях за счёт элемента, именуемого винтом жадности

Ремонт обладает некоторыми сложностями в случае, когда винт находится в положении «закрыто». Для сохранения холостого хода в этом случае требуется нарастить давление, процесс которого предусматривает:

  • Проверку редуктора перед настройкой, а именно, открыт ли «винт жадности».
  • После реализации предыдущего этапа можно приступить к регулировочным работам.

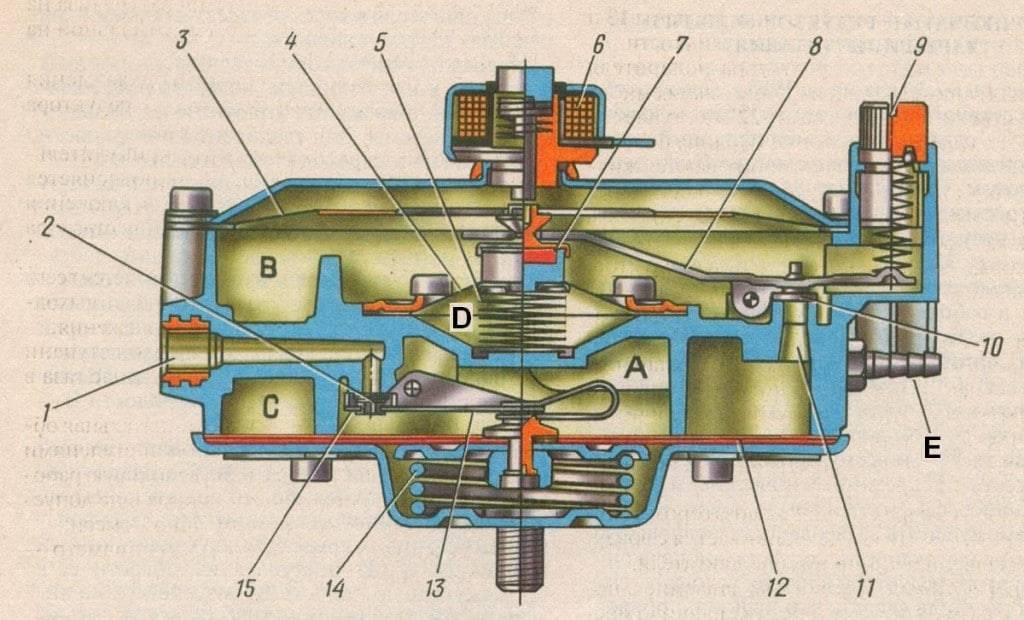

Устройство редуктора Lovato

Процесс регулировки

Непосредственно газовый регулятор ловато представлен в виде винта, сжимающего пружину. Для того чтобы его установить, следует учесть:

  • при закручивании подача газа будет сбавляться редуктором;
  • при выкручивании – наростать.

Иногда винты встречаются с левой резьбой, чаще всего она правая. Этот момент зависит от дизайнерской фантазии производителя. Чтобы слегка упростить эту задачу необходимо учесть: при любом вращении ему свойственны вышеперечисленные характеристики изменения давления газа.

Регулировка холостого хода на автотранспорте объясняется степенью тряски мотора. Его спокойная работа свидетельствует о том, что ремонт редуктора выполнен грамотно и качественно.

Итак, запускаем мотор и удерживаем открытой дроссельную заслонку. Затем плавно отпускаем её и сбавляем обороты до тех пор, пока силовой агрегат заглохнет. В тоже время не забывайте условие: газовый редуктор двигателя автомобиля должен продолжать работать. Для «чайников» пояснение: двигателю не заглохнет полностью, если начать кручение регулятора дроссельной заслонкой в произвольном направлении. Если просматривается худшая работа мотора, придётся изменить курс вращения редуктора и восстановить его стабильную деятельность.

Процедура регулировки электронного редуктора

Электронный редуктор, такой, например, как Томасетто, предусматривает наличие двух основных регулировок ГБО на карбюраторных автомобилях:

  • давление во второй ступени (ее можно назвать чувствительностью);
  • объем газов, проходящих по каналу при холостом ходе.

Мотор должен быть заведен на бензиновом топливе и прогрет до номинального температурного уровня. Число оборотов на холостом ходу устанавливается до тысячи в минуту. Подача выключается и вырабатывается бензин. Регулировки находятся в следующем исходном положении:

  • максимальное выворачивание дозатора (газовый канал открыт на наибольшую площадь сечения, при двухсекционном каждая камера регулируется отдельно: для первой – наибольшее раскрытие, для второй – минимальное);
  • винт, определяющий холостой ход, заворачивается до крайнего положения и выкручивается на пять витков;
  • винт, регулирующий чувствительность, устанавливается в промежуточном положении.

Сперва нужно установить холостой ход. Для этого машина заводится на газовом топливе, с помощью подсоса производится установка оборотов до двух тысяч в минуту. Затем постепенно подсос убирается, и вращением винта, определяющего холостой ход, обороты устанавливаются по максимуму. Эти операции повторяются до полного убирания подсоса и устойчивой работы двигателя в режиме холостого хода.

Выставляется максимум оборотов с помощью винта, регулирующего холостой ход. Постепенно заворачивается винт, определяющий чувствительность. При потере оборотов они добавляются винтом, регулирующим холостой ход. Если это не выходит, то регулировка чувствительности закручивается на пару оборотов, и процедура повторяется.

В конце настройки этот винт получится завернутым практически до упора, при этом число оборотов мотора при работе вхолостую достигает максимального значения – около 1,2 тысячи в минуту. После этого убавляется данный показатель – немного ниже номинала, закручиванием винта холостого хода, затем, слегка его выкрутив, устанавливается около тысячи оборотов в минуту.

Далее нужно настроить чувствительность этого узла: постепенно отворачивается одноименная регулировка, пока не скажется на оборотах мотора при работе вхолостую, и закручивается примерно на один оборот в обратном направлении. Если все сделано правильно, при резком нажатии на педаль газа силовая установка должна чутко реагировать.

Третий этап состоит в настройке дозатора. При заведенном моторе устанавливаются обороты до трех с половиной тысяч в минуту, и закручивается винт механического газового дозатора, пока они не начнут меняться. Затем эту регулировку нужно отвернуть на половину – три четверти витка.

Для двухсекционного дозатора, предусматривающего раздельную настройку по секциям, вышеупомянутое относится к первой из них, вторая ставится на треть настроенной ранее.

Если в вашем редукторе давление настраивается по первой ступени, то мотор следует заглушить, закрыть патрубок расхода газа. Затем, воспользовавшись контрольным отверстием, которое закрывается болтом, подключить в полость первой ступени манометр, позволяющий замерить давление до полутора кгс/см.кв.

Силовая установка заводится, и на холостом ходу выставляется уровень давления – около 0,4 кгс/см.кв. Затем холостой ход и чувствительность редуктора регулируются еще раз. Следует учитывать повышенную газоопасность данных работ, поэтому, если у вас нет уверенности в надежности подключения, нужно обратиться в сервисный центр.

Стандартные примеры типичных неисправностей ГБО

— Автомобиль глохнет при переходе на газ

  • электронный редуктор Томасетто обладает нарушенной калибровкой (недостаточно чувствительности) или неисправен (потеряна герметичность клапанов);
  • поломка электромагнитного узла (пробой витков, якорь заело);
  • электронный блок не пускает газ или дает его слишком мало;
  • нарушение в работе стартера — запуская, не включает электроклапаны из-за полного падения напряжения;
  • возможно, поршни и пальцы двигателя слишком износились.

Вакуумный редуктор помимо перечисленного может иметь недостаточное разрежение на впуске коллектора из-за присутствия подсоса, износа мотора и поршней, неисправности стартера. Для осуществления плавного и удобного пуска без рывков наилучшим решением станет установка специального электромагнита, который подает газ в зажигание в обязательном порядке.

— Слабый разгон, характерны провалы при наборе скорости или движении под горку.

Прежде всего — нарушение в калибровке редуктора и комплектующих, поломанная система распределения давления. Распространена закупорка фильтра мусором (в отдельных модификациях устройства есть еще один входной фильтр — часто при замене своими руками о нем не вспоминают). Слишком повышена чувствительность в работе скоростного клапана расходной магистрали в мультиклапане (проскакивает при переборе в расходе — известная и распространённая проблема ряда моделей Томасетто). Очень холодной зимой недостаточно температуры для функционирования газовой смеси (это характерно при жесткой эксплуатации, когда подходящий редуктор 1 или 2 поколения Томасетто установлен, а заправлен неподходящим составом). Когда редукторы переохлаждены (нет стабильного течения жидкости для охлаждения, и она смерзается, или малое нахождение в трубках циркуляции. Неизбежные последствия — обогащение смеси выше нормы).

— Неоправданно велико потребление газа

И это тоже происходит из-за неправильной настройки составляющих редуктора или их поломок. Сбой зажигания, особенно уязвимы свечи. Декомпрессия мотора.

— Хлопки во впускном коллекторе часто происходят с впрысковыми движками

Обедненная смесь детонирует (результат небрежной возни своими руками с калиброванием редуктора или подсасывание даже небольшого количества воздуха). Прорехи в свечах, поломан либо обгорел наконечник свечи, замыкание провода высокого напряжения. Слишком позднее зажигание. Клапан «зажевало», нарушилась герметичность, или все прогорело. Перечень возможных проблем свидетельствует о том что при работе с ГБО чрезвычайно важна тщательная настройка всех систем, и неправильное калибрование редуктора, настройка блока Тамона и подобные вмешательства становятся причиной большинства неисправностей. Прежде всего, излишняя уверенность в своих силах вызывает иногда фатальные для машины и потенциально опасные поломки. Так что неспециалисту стоит обратиться в специальный сервисный центр к экспертам или помнить, что инструкция пишется не для развлечения, и только строгое соблюдение ее позволит добиться результата.

Источник

Обоснованность перехода на газ

Речь пойдет о 1-м и 2-м поколениях газобаллонного оборудования. Третье и четвертое не рассматриваются, так как они предназначены для установки на инжекторные двигатели. Или на дизельные с электронной системой управления. Конечно, можно произвести монтаж оборудования четвертого поколения на карбюратор, но потребуется проделать множество манипуляций. В первую очередь двигатель нужно дополнить множеством датчиков, которые впоследствии будут подключаться к электронному блоку управления. О том, как установить такие системы на инжекторные двигатели, вы узнаете в отдельной статье.

Если смотреть с экономической точки зрения, то на автомобилях ВАЗ 2106 ГБО окупается примерно за 30 тыс. км. пробега. Если вы эксплуатируете машину постоянно, то такое расстояние преодолевается за год-полтора. Но не стоит производить установку оборудования на свой автомобиль, если годовой пробег менее 20 тысяч. Это окажется просто неразумно, окупится монтаж через несколько лет. Допустим, вы часто совершаете длительные поездки на своем автомобиле ВАЗ 2106. Что же вы получите при работе на газовом топливе?

Самое главное – это экономия. Цена бензина растет, газа тоже. Но поднимается стоимость практически одинаково. Литр газа примерно вдвое меньше стоит, нежели бензин. Но необходимо взглянуть и на расход. Если карбюратор настроен идеально, вы ездите со скоростью не более 120 км/ч, то расход бензина составит 7-9 литров в смешанном цикле. При правильных настройках газового оборудования расход СУГ может достигать 11-13 литров. Произведя несложные расчеты, можно сделать вывод, что езда на газе окажется намного выгоднее, даже если расход будет 13 литров. Цена же всего оборудования составляет не более 10 тыс. рублей с установкой.

Но вы получаете еще несколько преимуществ от использования СУГ на автомобилях ВАЗ 2106 и подобных моделей. Срок службы моторного масла становится ненамного, но выше. При работе газ сгорает без остатка, никакие примеси не оседают в цилиндрах. Эти примеси не попадают в систему смазки, что и увеличивает ресурс масла на 2 тыс. км. пробега в среднем. Отсюда и более высокий срок службы свечей зажигания – их электроды меньше засоряются. Пожалуй, этого уже окажется достаточным, чтобы сделать свой выбор в пользу ГБО.

Ошибки настройки ГБО 2 на инжекторе

1. Несоответствие форсунок мощности двигателя. Жиклеры форсунок должны соответствовать исходящему давлению редуктора и характеристикам мотора. Если форсунки ГБО 2 поколения не будут успевать подавать газ, будет просадка мощности и обедненная смесь. Проблема решается заменой форсунок или расточкой жиклеров. Форсунки ставятся как можно ближе к впускному коллектору. 2. Неправильная регулировка винтов редуктора. Настройка ГБО 2 поколения на инжекторе проводится на разных оборотах двигателя, включая холостой ход. Последствия неправильной настройки:

  • автоматическое переключение на бензин на оборотах 2500-3000 при норме от 4000;
  • расход газа увеличен на 15-20% в сравнении с бензином (обогащенная смесь);
  • нормальная работа на холостом ходу и просадка мощности при ускорении.

Регулировка ГБО 2 поколения на инжекторе проводится на стенде, гаражная регулировка опасна.

3. Неправильно настроены ячейки ЭБУ. Для исключения появления сигнала Checkнужен четкий подбор коэффициентов для топливной карты. Правильная настройка ГБО подразумевает корректировку эмулятора работы инжектора до полного соответствия его работы на бензине.

Подведем итог. ГБО 2 поколения – это устаревший тип оборудования, который ставится разве что на карбюраторные системы и моновпрыск. Большинство ошибок на классическом инжекторе 4 цилиндра связаны с ошибкой настройки. И если во 2-м поколении настройка ГБО на инжекторе ручная, то в 4-м поколении за точность настройки отвечает электроника. Она же и автоматически корректирует изменение системы впрыска на разных оборотах двигателя, приближая расхода газа к минимально возможным границам. Купить ГБО в Харькове 4 поколения можно за 400 евро. Разница в 200 евро между поколениями окупается за 5-6 тыс. км и она стоит того, чтобы ездить комфортно без опасений относительно проблем с клапанами и поршнями.

СТО KOSTA GAS – это СТО, которое является официальным представителем АЕВ в Украине. Компания является сертифицированным импортером итальянских комплектов PRIDE by AEB любых комплектаций. СТО продает и устанавливает комплекты на почти все виды авто, делает настройку ГБО в Харькове и Киеве, реализует комплектующие: вы можете купить баллоны ГБО пропан и метан, форсунки, редуктора, датчики, мультиклапана, магистрали и многое другое. Всегда квалифицированная помощь и информационная поддержка во всей партнерской сети СТО (15 городов Украины) и страхование двигателя каждому клиенту бесплатно!

KOSTA GAS – лучшие итальянское ГБО для Украины!

Регулировка редуктора на карбюраторных и инжекторных автомобилях.

Регулировка электронного редуктора

На электронном редукторе-испарителе (далее «редуктор») есть две основные регулировки: давления во второй ступени холостого хода цифра2 на рисунке и количества газа проходящего через канал холостого хода на рисунке цифра 1 . Двигатель нужно завести на бензине и прогреть до рабочей температуры, обороты холостого хода установить 950-1000 об/мин. Выключить подачу бензина и выработать бензин. Исходное положение регулировок: дозатор вывернут на максимум (максимальное сечение канала подачи газа, если дозатор двухсекционный с раздельной регулировкой по камерам,

то первая камера на максимум, вторую на минимум), винт холостого хода цифра 2 на редукторе завернуть до конца, а затем отвернуть на 5 оборотов, винт цифра 1 завернуть до конца.

Установка холостого хода

Завести автомобиль на газе и используя подсос установить обороты 1700-2000 об/мин.Теперь в несколько шагов понемногу убирайте подсос и, вращая винт холостого хода цифра 2 , найдите максимум оборотов.

(имеется в виду, что винт цифра 2 крутить на откручивание до того момента пока обороты не перестанут расти в большую сторону как только перестали нарастать остановиться!!)

Что в итоге

Как видно, регулировка газового оборудования на карбюраторном двигателе не является сложной процедурой (за исключением настройки давления в двухсекционном дозаторе ГБО 2 поколения). Отметим, что грамотно проведенная процедура позволяет добиться устойчивой работы мотора на всех режимах, двигатель хорошо реагирует на педаль акселератора, не происходит потери мощности и т.д. Расход газа также остается в пределах нормы для того или иного карбюраторного ДВС.

Добавим, что для проверки качества всех регулировок и финальной подстройки следует резко нажать на педаль газа, после чего винт чувствительности постепенно закручивается на ¼ от полного оборота за один шаг. Делать это нужно до того момента, пока не появится «провал» при наборе оборотов.

После того, как положение винта, при котором появляется провал, было найдено, нужно отпустить указанный винт на половину оборота. Уловить изменения оборотов можно по слуху, анализируя изменения в работе мотора. Также настройки дозатора при необходимости нужно провести повторно.

Дело в том, что при минимальной подаче газа силовой агрегат будет работать на обедненной смеси. При этом значительно сэкономить на горючем не получится, однако для двигателя ущерб может быть очень большим. Работа на переобедненной смеси приводит к перегревам, детонации, прогару клапанов, появлению трещин в блоке и ГБЦ и другим серьезным последствиям.
