Какие форсунки лучше ставить на ГБО

POLETRON F-3.6

Данные форсунки можно встретить в виде планок по 3 либо 4 форсунки. Сменные жиклеры подбираются под необходимый диаметр, что обеспечивает широкий спектр применения на двигателях разной мощности. Эти форсунки поддерживаются програмным обеспечением почти всех блоков управления ГБО. Шток в данных форсунках металический с резиновым наконечником, который собственно и перекрывает выход газа. Интересный факт втом, что над катушками распологаются винты для регулировки высоты поднятия штока форсунки, а сами катушки крепятся фиксаторами, так вот, предназначение данных винтов люди часто путают и закручивают их, думая что тем самым лучше фиксируют катушку. В итоге газ либо вообще не поступает, либо поступает неравномерно в цилиндры двигателя, что сказывается на неблагоприятной работе газовой системы в целом.

Характеристики:

Форсунки Poletron F-3.6 можно смело ставить на двигатели, у которых время впрыска на холостом ходу более 3 мс. В таком случае они в полной мере смогут выполнять свои функции, при этом нужно учитывать, что срабатывания газовых форсунок должны быть не менее 4 мс, а лучше 5мс — как показывает практика, хотя производитель уверенно заявляет, что они справляются и с тремя миллисекундами. Сопротивление катушки 3 Ом, питание катушки — 12V.

Ремонтопригодность и износостойкость:

Были замечены случаи, когда данные форсунки выхаживали до 100000 км до первого ремонта, хотя такие случаи единичны. Симптомы для ремонта форсунок — перерасход газового топлива и громкий стук при поднятии штоков форсунок. Ремонт заключается в промывке всех деталей, замене штоков и тарировке (настройка высоты поднятия штока с микрометром), что делает их практически новыми.

Поколения ГБО

Вне зависимости от того, к какому именно поколению принадлежит то или иное газобаллонное оборудование, оно состоит из трех основных составных частей:

  • Газового баллона;
  • Системы подготовки газа и его подачи в цилиндры;
  • Мультиклапана.

В конструкцию мультиклапана входит расходный и заправочный клапаны, заборная трубка и указатель уровня газа. Кроме того, в нем есть так называемый скоростной клапан, который предназначен для того, чтобы в случае повреждения магистрали предотвращать утечку газа.

Первое поколение ГБО

Такое газобаллонное оборудование устанавливалось на карбюраторные и самые простые инжекторные двигатели. В нем могут использоваться как электронные, так и вакуумные редукторы, которые необходимы для того, чтобы снижать давление газа перед подачей в цилиндры. Его количество регулируется дозатором, а газовоздушная смесь готовится в специальном смесителе, который монтируется перед карбюратором. ГБО первого поколения не соответствуют современными нормам безопасности и сейчас не используются.

Второе поколение ГБО

Это поколение газобаллонного оборудования устанавливается на автомобили с инжекторными двигателями, оснащенные катализаторами и лямбда-зондами. Такое ГБО имеет в своем составе электромеханический дозатор газа, соединенный с датчиком кислорода и функционирующий на основе принципа обратной связи. Газобаллонное оборудование соответствует требованиям ЕВРО 1.

Третье поколение ГБО

Это газобаллонное оборудование представляет собой, по сути дела, ГБО второго поколения, оснащенной системой дозировки подачи топлива с помощью газового инжектора, управляемого специальным электронным блоком. Подача газа во впускной коллектор производится при помощи механических форсунок. Следует заметить, что ГБО третьего поколения в не получило в России широкого распространения.

Четвертое поколение ГБО

В газобаллонном оборудовании этого поколения используется система распределенного синхронизированного впрыска газа. Управление подачей газовоздушной смеси для каждого цилиндра производится отдельно при помощи электронного блока управления. В принципе, схема работы ГБО четвертого поколения такая же, как и у бензинового инжектора.

Пятое поколение ГБО

Кардинальное отличие ГБО этого поколения от предыдущих состоит в том, что оно подает топливо в цилиндры в жидком, а не в газообразном состоянии. По этой причине в конструкции нет смесителя и испарителя, зато наличествует газотопливный насос и регулятор давления. Кроме того, управление работой этого ГБО производится не отдельным, а штатным контроллером двигателя.

Шестое поколение ГБО

Это поколение ГБО на сегодняшний день является последним и считается самым передовым. Такая аппаратура была специально разработана для двигателей с непосредственным впрыском топлива, причем он осуществляется не через специальные газовые, а через штатные бензиновые форсунки. ГБО шестого поколения соответствует нормам EURO 5.

Какие лучше форсунки ГБО 4 поколения? Полный обзор »

Часто автолюбители задаются вопросом, какие лучше форсунки ГБО 4 поколения. Газовое оборудование становится все более популярно. Связано это с высокой эффективностью и экономичностью ГБО

Но, при установке нового оборудования, важно правильно подобрать к нему комплектующие

Особое внимание следует уделять форсункам. От правильности их работы во многом зависит эффективность всего комплекса

Поэтому, ошибкой является покупка первых попавшихся форсунок, без учета их особенностей и технических характеристик. Цена такой ошибки обычно повышенный расход топлива и низкая приемистость автомобиля.

Общие характеристики

Какие лучше форсунки ГБО 4 поколения? Перед ответом на этот вопрос, необходимо разобраться в основных технических особенностях этих деталей. Газовая форсунка является последним звеном топливной системы. В ее задачу входит точная дозировка газа, подающегося в цилиндр. Управление форсунками производит блок управления ГБО. Таким образом, получается произвести наиболее точное распределение газа по цилиндрам, и подавать его в нужный момент. Использование таких управляемых форсунок смогло привести к устранению многих проблем, связанных с использованием газа, и распространенных на более ранних поколениях ГБО.

По сути, форсунка представляет собой электромагнитный клапан. Блок управления подает сигнал в виде импульса, и клапан открывается. Время открытия напрямую зависит от длительности импульса. Таким образом, и достигается подача требуемого количества газа. Большая часть форсунок, представленных на рынке, являются штоковыми. Иногда их называют «тип 30».

Рекомендации по выбору

Разобравшись с некоторыми особенностями форсунок, можно переходить к выбору конкретной детали. Первое, что вам следует решить, это какую цену вы готовы потратить на их приобретение. Иногда люди, стремясь сэкономить, покупают самые дешевые варианты. Такие детали обычно быстро выходят из строя. Потратив меньше денег при покупке, вы будете вынуждены вскоре приобретать и устанавливать новые. В итоге, никакой выгоды вы не получите.

Оптимальным вариантом многие считают форсунки в средней ценовой категории. Но, тут имеются ограничения. Если автомобиль мощный и с современной системой управления мотором, бюджетные форсунки не справляются с нагрузкой. Отражается это в первую очередь на динамике и мощности. Для таких автомобилей лучше всего приобретать хорошие форсунки, рекомендованные производителем.

Учтите, что на работу форсунок влияет их положение в пространстве. Особенно, это относится к модификациям с боковой подачей газа. Перед покупкой определите, как в вашем автомобиле расположены форсунки. Приобретайте только детали, в документации к которым указано рабочее положение после установки. Если не обращать внимания на этот фактор, то вскоре возникнут проблемы с загрязнением форсунок. Двигатель начнет работать нестабильно, и станут проявляться прочие неприятные особенности, связанные с засорением системы питания.

Также следует учитывать, что все форсунки делятся на ремонтируемые и неремонтируемые. Вторые обычно немного дешевле, но они одноразовые. После отказа придется заменить их на новые. Ремонтируемые форсунки более надежны в эксплуатации, некоторые детали у них могут заменяться на новые. Такой вариант исполнения обычно обходится дороже.

Марки

На рынке существует довольно большое количество разнообразных торговых марок, которые предлагают форсунки различного качества. Назовем самые надежные и популярные из них:

Valtek tape 30. Основным преимуществом является низкая цена. Они ремонтопригодны. В среднем, ремкомплект меняется раз в 30-40 тысяч километров. Известны случаи, когда такие форсунки служили по 400000 километров.

Установка газовых форсунок гбо

Рис. 4a: Рампа форсунок SECGAS BASIC (Тип 30) 4-цил

Инжекторы являются электромеханическими устройствами, которые точно контролируют поставку газа к двигателю. Форсунки управляются Электронном Блоком Управления (ECU SECGAS), который использует сигналы от различных датчиков автомобиля. ECU SECGAS работает с несколькими типами газовых инжекторов (различные марки, сопротивления)

Важно выбрать в программном обеспечении тип газовых форсунок, которые мы установили. Каждая форсунка предназначена для одного цилиндра

4.1. Установка сопел впускного коллектора

Рис. 4b: Сопла впускного коллектора

Внутренний диаметр отверстия для сопла впускного коллектора должен иметь 4,8 мм (для типичной резьбы M6). Мы всегда рекомендуем снять впускной коллектор двигателя при установке сопел впускного коллектора (опилки, производимые во время сверления и нарезания резьбы, могут вызвать проблемы в двигателе).

Перед снятием коллектора рекомендуется отметить места, предназначенные для отверстий. После нареза перед установкой сопел впускного коллектора нанесите клей, который будет защищать сопла от расшатывания и гарантировать плотность прилегания. После очистки коллектора од опилок, можно его снова установить. Также запрещено сверление случайных отверстий во впускном коллекторе.

Рис. 4c: Установка сопел впускного коллектора

При установке сопел впускного коллектора должны быть соблюдены простые правила:

  1. Монтировать как можно ближе к бензиновым форсункам.
  2. Идеальное место для установки сопел впускного коллектора, 2-3 см от бензиновых форсунок- красным поле.
  3. Неправильное расположение установленных сопел впускного коллектора — более 10 см от бензиновых форсунок — синее поле.

Рис. 4d: Правильное и не правильое место установки установки штуцеров.

Сопла впускного коллектора должны быть установлены в непосредственной близости от бензиновых форсунок таким образом, чтобы поданный газ был направлен к впускным клапанам.

Рис. 4e: Сопла впускного коллектора установлены в том же порядке

Отверстия газовых форсунок должны быть близко к голове коллектора

Важно сохранить то же расстояние и угол для каждого сопла. Каждое отдельное сопло должно быть установлено идентично

Сопла должны быть направлены к центральной точке канала впускного коллектора.

Рис. 4f: Пример типичной ошибки (2 цилиндр):

1. Сопло впускного коллектора не направлено к центральной точке канала.

2. Второе сопло установлено иначе, чем остальные ( другой угол).

1. Клапаны коллектора (отмечены красным цветом)

2. Правильная установка сопла

3. Не правильная установка сопла (Поток воздуха ограничен клапаном).

При монтаже сопел впускного коллектора для двигателей, оборудованных коллектором с изменяемой геометрией (SWIRL, TSCV), следует соблюдать осторожность, чтобы установить сопла таким образом, чтобы в любом режиме газ мог быть поставлен прямо в двигатель. Наличие коллектора с изменяемой геометрией можно легко определить по наличию в конце впускного коллектора (рядом с головкой блоке цилиндров) крышек, которые поворотом или перемещением вызывают изменение сечения канала коллектора

В таком случае мы советуем произвести монтаж сопел таким образом, чтобы газ всегда мог поступать в двигатель. Неправильная установка может привести к сотрясениям двигателя во время больших переменных нагрузок, которые не могут быть устранены путем регулирования состава смеси контроллера.

Выбор форсунок

Каждое газовое оборудование имеет свои особенности, поэтому подбор форсунок важно осуществлять в индивидуальном порядке под каждое поколение ГБО. Многие автомобилисты ставят вопрос «Какие форсунки для ГБО лучше?». В случае с газобаллонным оборудованием данная формулировка изначально неверная, ибо к нему применима известная многим поговорка: что русскому хорошо, то немцу смерть

Естественно, поговорку стоит перефразировать под газовую аппаратуру и понять, что для одного поколения конкретные форсунки могут быть просто идеальны, а с другим не способными работать

В случае с газобаллонным оборудованием данная формулировка изначально неверная, ибо к нему применима известная многим поговорка: что русскому хорошо, то немцу смерть. Естественно, поговорку стоит перефразировать под газовую аппаратуру и понять, что для одного поколения конкретные форсунки могут быть просто идеальны, а с другим не способными работать.

Дабы осуществить грамотный выбор форсунок, достаточно придерживаться следующих моментов:

  • Во-первых, узнайте, какого поколения ваше газовое оборудование. В процессе подбора это играет немаловажную роль, ведь для каждого типа ГБО имеются свои стандарты форсунок. Так, для первого поколения применяется стандарт безопасности «ЕВРО», для второго – «ЕВРО-2», для третьего, четвёртого, пятого и шестого – «ЕВРО-3» и выше;
  • Во-вторых, определите количество необходимых форсунок. Стоит отметить, что для поколений ГБО 1-3 допустимо приобретать форсунки по отдельности. В случае же со старшими версиями оборудования рекомендуется покупать уже готовые комплекты. Подобный подход поможет избежать проблем в дальнейшей настройке аппаратуры;
  • В-третьих, проверьте способ подключения и иные технические особенности вашего ГБО относительно форсунок;
  • Ну и в-четвёртых, осуществляя выбор новых дозаторов, отдавайте предпочтение проверенным производителям. На данный момент ими заслуженно считаются Валтек, BRC, Диджитроник, Рампа, Барракуда и Ломато. Более того, те же BRC и Ломато производят собственные ГБО, поэтому их владельцам вполне реально избежать трудностей при подборе новых форсунок, сказав продавцу лишь модель своего оборудования.

Удачная продукция Valtek Spa Unipersonale

Итальянское предприятие Valtek Spa Unipersonale, созданное в 90-х годах прошлого столетия, производит качественные комплекты ГБО, которые отличает длительный срок службы. Инжекторы valtec отвечают нормативам качества Евросоюза и Америки.

Наличие собственной научно-исследовательской лаборатории позволяет фирме выпускать безопасную в эксплуатации, высокотехнологичную продукцию, которая, в основном уходит на экспорт.

Основа газовых инжекторов валтек — шток из прочного металла, с резиновым наконечником. Такая конструкция исключает утечку газа. Электромагнитная катушка закреплена стопорным кольцом. Специальные винты позволяют делать настройку подачи топлива, к фиксации они не имеют отношения.

Выпускаются рампы, куда входят 2, 3, 4 форсунки. Можно выбрать продукцию, которая соответствует количеству цилиндров мотора.

В рампу входит комплект распылителей для коллектора, но калибровочные штуцеры, диаметр которых может быть от 0,75 до 3,0, нужно покупать отдельно. Диаметр можно подобрать по таблице или рассверлить соответственно мощности силовой установки авто.

Калибровка форсунок valtek выполняется своими силами и на стенде в автосервисе.

При мощности цилиндра около 40 л.с., то диаметр жиклеров для газовых форсунок должен составлять от 2,7 до 2,9 мм.

Списки лучших

Выделим бренды ГБО по отдельным категориям:

  • Самое популярное оборудование.
  • Отечественный производитель.
  • Самый экономичный.

Рассмотрим более подробно представленный ассортимент.

Ценник: от 8000 до 16000 рублей.

LPGTech газовое оборудование ГБО

GIG — отечественный производитель

Рассматриваемая отечественная фирма занимается передовыми разработками систем впрыска газа с микропроцессорным управлением. От западных систем отличается наличием только одной газовой форсунки. Системы впрыска газового топлива GIG могут работать на сжиженном нефтяном газе (пропан-бутан), сжатом или сжиженном природном газе (метан).

Цена: от 4900 до 10200 руб.

GIG газовое оборудование ГБО

Atiker — самый экономичный

Турецкая компания обеспечивает газобаллонным оборудованием внутренний рынок и 70% продукции экспортирует в 50 стран. ГБО соответствует Европейскому стандарту качества ISO 9001:2000, имеет сертификацию ECE R 67-01. Продукция проходит обязательное функциональное тестирование, испытания на безопасность. Клиентов привлекает доступная цена при достойном качестве оборудования. Расход топлива на 100 км составляет 12 литров по городу, в то время как бензин расходуется на 100 км — 10-11 литров в городских условиях. Экономия средств на лицо, сопоставляя стоимость бензина и газа на сегодняшний день.

Стоимость: от 6500 до 13000 р.

Atiker газовое оборудование ГБО

Виды по производителям

Какие газовые форсунки ГБО лучше? Выбор за владельцем автомобиля. Есть дешевые варианты, есть более дорогие. У каждой модели есть свои плюсы и минусы. Инжекторы разных производителей отличаются своими конструкциями. Рассмотрим некоторые из них.

Штоковые газовые форсунки

Самые распространенные и бюджетные – штоковые газовые форсунки. Их представители:

  • Rail Type 30,
  • Valtek Type 30,
  • Rail IG1-IG5-IG9.

Преимущества данной модели:

  • Стоимость
  • Работают даже при отклонениях в стехиометрическом соотношении газовой смеси
  • Подлежат ремонту

Основа изделия – электромагнитный клапан. Конструкция предполагает подачу газа к штоку через отверстие, расположенное близко к седлу, перпендикулярно запорной части. В результате чего нет возможности продуть шток соленоида, он подвержен температурным нагрузкам и легко может быть закоксован грязью.

При этом штоки относительно тяжелые, что приводит к более быстрому износу отбойников из резины. При этом скорость открытия клапана не менее 2 миллисекунд, что является низкой производительностью.

Такие форсунки нуждаются в ремонте через 20-50 тысяч километров и изнашиваются на 70 тысячах. Есть отдельные случаи более длительной работы, но это не частое явление.

Ремонт

Порядок действий для ремонта штоковых форсунок ГБО несложен:

  • Нужно снять и разобрать рампу
  • Очистить изнутри
  • Заменить элементы (резиновый отбойник, шток)
  • Собрать конструкцию
  • Провести калибровку хода штока до 0,45 мм с помощью микрометра

Однако рекомендуется осуществлять диагностику на СТО. Не всегда можно сразу определить, что именно нужно ремонтировать в инжекторе. Например, причиной перерасхода газовой смеси может быть как перегрев топлива, влияющий на физические параметры деталей, так и нагар на форсунке.

Очистить форсунку можно только на стенде в специальной среде под давлением. При промывании непосредственно в подкапотном пространстве есть высокий риск, что все загрязнение останется на цилиндрах и прочих деталях. Корректировка хода штока происходит вместе с диагностикой всех узлов оборудования. Проверка результатов ремонта осуществляется на стенде. При этом фиксируется работа каждого узла. Более продвинутой моделью является OMVL. Облегчение конструкции произведено за счет использования композитного пластика. Шток лучше реагирует на магнитные импульсы за счет специального сплава. Это позволила более точно дозировать впрыск топлива. Срок службы таких форсунок достигает 100 тысячи километров.

Игольчатые форсунки

Еще один тип игольчатые газовые форсунки. Такие элементы, например, производят в Японии Keihin, в Корее Hana, в Польше Barracuda. Эти форсунки дорогие и не подлежат ремонту. На их износостойкость влияет своевременная замена фильтров фазы для парообразного состояния газов (примерно через каждые 10000 километров).

Конструкция предполагает возможность продува форсунки самостоятельно. В некоторых случаях допустимо промыть инжектор на бензиновом стенде. Игольчатые инжекторы работают длительный период. Износ наступает после 150 – 200 тысяч километров. Двигатели с использованием деталей Hana проходили более 300 тысяч километров.

Torelli Rapido производят форсунки с неразборной конструкцией типа «поршень». Благодаря подводу газа сверху, инжектор самоочищается. Помимо этих особенностей, добавлены планки, с помощью которых можно соединить 3-4 форсунки вместе.

Материал изделия – нержавеющий металл. В этом случае при подаче маленького тока на выходе будет увеличение магнитной индукции. Как результат – хорошее время отклика. Такая форсунка откроет клапан за 1,9 миллисекунд. Закрывается она на протяжении 1,2 миллисекунды. Гарантия от производителя составляет 100 тысяч километров пробега.

Мембранные газовые форсунки

Следующий тип инжекторов – мембранные. Производитель – BRC. Такие изделия не подлежат ремонту и дорогостоящие. Мембрана повреждается при проникновении внутрь агрессивной среды.

Но конструктивная идея разделять электромагнитную часть от запорного механизма мембраной приводит к более длительному сроку службы (до 200 тысяч километров). Эта особенность не позволяет попадающей грязи заклинивать детали и слипаться.

Сравниваем с аналогами

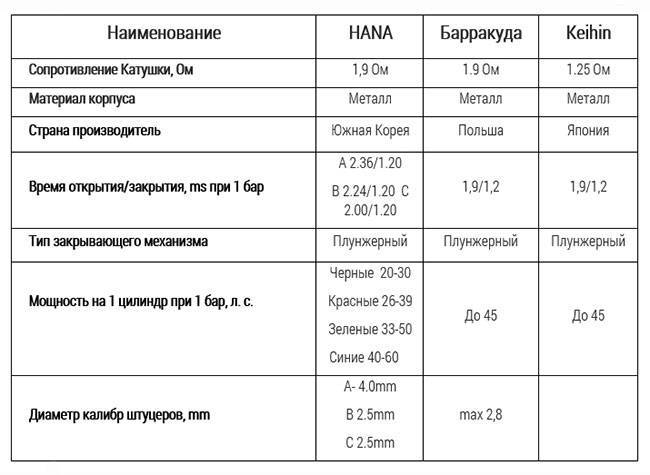

Как видно в таблице, Digitronic по своим параметрам больше общего имеет с Keihin, которые считаются лидерами по качеству на рынке ГБО, при этом цена форсунок Barracuda/Digitronic существенно ниже по сравнению с «японцами».

Есть ли смысл переплачивать?

Как вы знаете в любом вопросе существуют более дешевые аналоги, которые имеют практически такие же характеристики при этом стоят на порядок меньше. Поэтому есть смысл разобраться, есть ли смысл переплачивать. Далее проведем сравнение.

Достойным представителем бюджетного сегмента являются разборные модели форсунок, которые можно собирать в планки по 2-3 или 4 шт. Пожалуй, самыми популярными являются форсунки Valtek Type 30, кроме этих форсунок на рынке есть немало подделок, а также форсунок от «ноунейм» компаний, которые имеют похожие характеристики. К слову сказать, у форсунок Digitronic, которые выпускает заводе Valtek, абсолютно идентичные характеристики, отличие только в черном цвете катушки.

Типичным представителем среднего ценового сегмента являются форсунки Lovato, которые славятся своей надежностью и долговечностью, свободно могут отработать около 300 тыс. км. Эти «форсы» также неприхотливы к качеству топлива, однако их минус в скорости, называть их быстрыми сложно.

Предлагаю сравнить плюсы и минусы всех претендентов в том числе и форсунки Barracuda, после чего подвести итоги.

Ремонтопригодность

В данной категории безусловно первенство за Type 30, поскольку в них меняется все кроме планки. При необходимости можно поменять шток, резинки, а также отрегулировать диаметр жиклера. Недостаток в том, что ремонт приходится делать довольно часто… Хотя со слов производителя после установки ремкомплекта форсунок Valtek/Digitronic после 100 тыс. км. пробега, можно продлить срок их службы как минимум на 30 тыс.

Что до форсунок Digitronic и Barracuda, то они неремонтопригодные и в случае неисправности их можно будет разве что заменить. Однако при этом они без проблем могут осилить отметку в 300 тыс. км. пробега, а нередко и более. Поэтому учитывая это, неремонтопригодность можно не считать недостатком. По большому счету вы покупаете форсунки не для того, чтобы их ремонтировать, если изделие качественное оно не нуждается в ремонте.
