Поему  скачет стрелка на тахометре: основные причины

Почему не работает тахометр на автомобилях ВАЗ

Наши машины в основном комплектуются механическими одометрами и спидометрами (на “Ауди”, например, ставят электронный аналог), поэтому есть риск обрыва троса. Эта поломка сопровождается специфическим шумом в области панели. При этом прибор выдает ошибочную информацию.

В таком случае нужно проверить работоспособность скоростного датчика измерив напряжение. Если с тестируемым параметром все в порядке, переходите к диагностике самого прибора.

Во многих случаях встречаются неполадки механического характера.

Попробуйте разобрать привод и справиться с проблемой самостоятельно. Альтернативный вариант — обращение в автосервис.

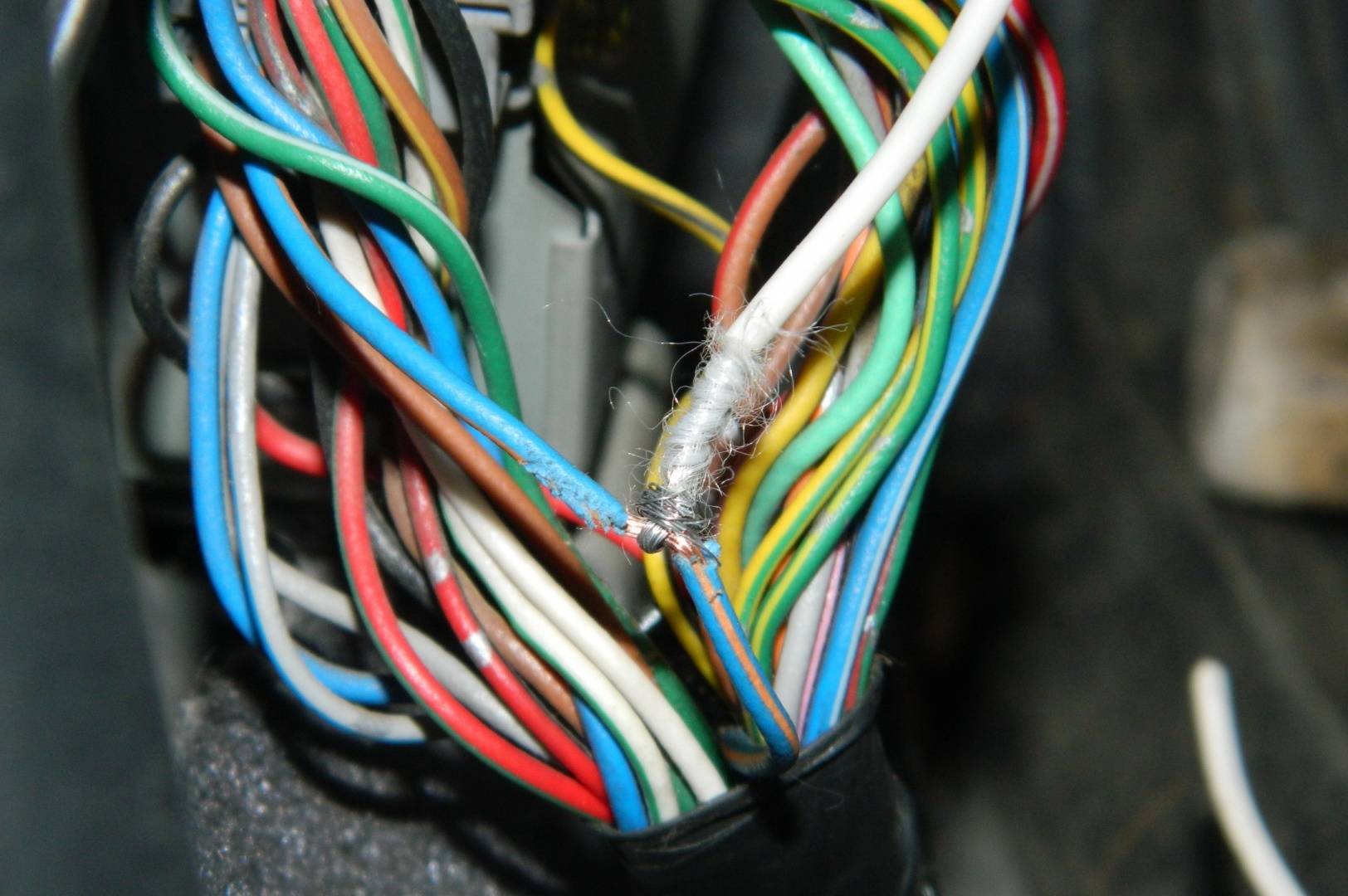

Если напряжение отсутствует, исследуйте электросоединения:

На новых моделях авто часто встроены электронные измерители, получающие данные от скоростного датчика коробки. В этом случае причина поломки может “лежать” непосредственно в одометре (если да, необходима полная замена “приборки”) или в датчике.

На ВАЗе, который комплектуется карбюраторным двигателем, к тахометру подведены три провода. Один из них соединен с катушечной клеммой, а другие связаны с электропитанием (“+” и “-”). В этом случае для выявления источника проблемы клеммы переключают от прибора к аккумуляторной батарее. Далее запускают мотор. Если устройство не заработало, источник неисправности нужно искать в зажигании или в самом приборе. При корректной работе переходите к диагностике проводки.

Тахометр на автомобиле: виды и особенности

В процессе поиска возможных причин, почему прыгает тахометр, также необходимо отдельно учитывать особенности устройства данного прибора. Тахометры бывают:

Кстати, еще одним типом датчика может быть электронный датчик (оптрон). Такой датчик формирует световой луч и определяет частоту вращения по отражению луча от определенных участков.

Что касается точности, цифровой тахометр более точный, чем аналоговое решение. При этом аналоговые тахометры более распространены на авто и устанавливаются штатно. Причина — устройство простое и надежное. Однако в этом случае водитель получает только приблизительную информацию (с поправкой на то, что максимальная точность показаний оборотов коленчатого вала не так важна).

Дополнительно выносные или штатные цифровые тахометры имеют сигнализатор, чтобы водитель точно знал, когда двигатель раскрутился до определенных оборотов на той или иной передаче.

Так или иначе, но аналоговый тахометр остается самым распространенным решением. Конструктивно данное решение состоит из следующих элементов:

  • стрелка указателя;
  • градуированная шкала;
  • электромагнитная катушка с экранированной обмоткой;
  • проводка для передачи данных от датчика коленчатого вала на тахометр;

Почему не работает тахометр на автомобилях ВАЗ

Наши машины в основном комплектуются механическими одометрами и спидометрами (на “Ауди”, например, ставят электронный аналог), поэтому есть риск обрыва троса. Эта поломка сопровождается специфическим шумом в области панели. При этом прибор выдает ошибочную информацию.

В таком случае нужно проверить работоспособность скоростного датчика измерив напряжение. Если с тестируемым параметром все в порядке, переходите к диагностике самого прибора.

Во многих случаях встречаются неполадки механического характера.

Попробуйте разобрать привод и справиться с проблемой самостоятельно. Альтернативный вариант — обращение в автосервис.

Если напряжение отсутствует, исследуйте электросоединения:

На новых моделях авто часто встроены электронные измерители, получающие данные от скоростного датчика коробки. В этом случае причина поломки может “лежать” непосредственно в одометре (если да, необходима полная замена “приборки”) или в датчике.

На ВАЗе, который комплектуется карбюраторным двигателем, к тахометру подведены три провода. Один из них соединен с катушечной клеммой, а другие связаны с электропитанием (“+” и “-”). В этом случае для выявления источника проблемы клеммы переключают от прибора к аккумуляторной батарее. Далее запускают мотор. Если устройство не заработало, источник неисправности нужно искать в зажигании или в самом приборе. При корректной работе переходите к диагностике проводки.

В инжекторах предусмотрено четыре провода, которые идут:

  • первый — к ЭБУ;
  • второй — к датчику положения коленчатого вала;
  • третий и четвертый — к питанию.

Здесь возможно только компьютерное тестирование.

Человеку доступен только осмотр и замена деталей — качественно проанализировать работу системы не получится.

Сгорел предохранитель

Из множества причин, которые ведут к неисправности приборной панели, самой легкой в плане ремонта считается перегорание предохранителя. Для защиты электрической цепи приборной панели в монтажном блоке автомобилей ВАЗ предусмотрены предохранители. Из-за возникновения перепадов напряжения или попадания влаги в монтажный блок эти элементы могут перегорать или отказывать. Проблема решается заменой детали на новую.

В монтажном блоке нового образца за работу приборной панели отвечает отдельный предохранитель. На фото ниже отмечено его точное расположение.

Определить его неисправность просто – если не работает ни один из показателе, данных на приборке, то это означает перегорание детали. Если автомобиль оснащен монтажным блоком старого образца, то нужный предохранитель будет находится в другом месте. На картинке ниже отмечено его точное расположение. Мощность его также составляет 7,5 Ампер.


Если отказал тахометр на ВАЗ 2114, то отслеживание текущих оборотов двигателя становится невозможным. Для начинающих водителей такая неисправность может стать проблемой, т.к. при езде они ориентируются на показания этого прибора.

Дергается стрелка тахометра ваз 2114 инжектор 8 клапанов

  • В начало форума
  • Правила форума
  • Старый дизайн
  • FAQ
  • Поиск
  • Пользователи

по поводу дергания — датчик холла или колодка которая к нему подходит — нарушен контакт.

Я конечно не профи, но почему датчик Холла (правильно он называется Датчик фаз)? Тахометр получает информацию от ДПКВ.

по поводу дергания — датчик холла или колодка которая к нему подходит — нарушен контакт.

Я конечно не профи, но почему датчик Холла (правильно он называется Датчик фаз)? Тахометр получает информацию от ДПКВ.

Забыл сказать машинка карб. так что случай не тот. а датчик Холла и есть датчик холла, на инжах на сколько я понимаю принцип его нет.

Кстати трамблер недавно менял в сборе.

по поводу дергания — датчик холла или колодка которая к нему подходит — нарушен контакт.

А началось всё после смены трамблёра или ещё с чем совпало?

Может и датчик Холла виноват. Но судя по твоим описаниям на панели приборов плохая масса ! То есть при включении поворотов часть тока, идущая по цепи поворотов, например (или чего-то другого), протекает и по цепи тахометра. От этого и происходит прыганье стрелки.

Может быть, что собака зарыта в «ЧЯ» (монтажный блок). Водицей его не заливал недавно?

Я конечно не профи, но почему датчик Холла (правильно он называется Датчик фаз)? Тахометр получает информацию от ДПКВ.

Гыг! Эхх, молодёжь. Про устройство карбового двигана даж и не знают наверное ничё)))

По теме: у меня прошлым летом тож дергался тахометр, проблема была именно в колодке ДХ. пролил WDшкой и всё прошло.

Я конечно не профи, но почему датчик Холла (правильно он называется Датчик фаз)? Тахометр получает информацию от ДПКВ.

Гыг! Эхх, молодёжь. Про устройство карбового двигана даж и не знают наверное ничё)))

Принцип действия ДФ основан на эффекте Холла , а устройство карбового движка мне действительно не к чему

Я конечно не профи, но почему датчик Холла (правильно он называется Датчик фаз)? Тахометр получает информацию от ДПКВ.

Гыг! Эхх, молодёжь. Про устройство карбового двигана даж и не знают наверное ничё)))

По теме: у меня прошлым летом тож дергался тахометр, проблема была именно в колодке ДХ. пролил WDшкой и всё прошло.

Спасиба за дельный совет, прыснул на колодку идущюю к ДХ WD и все сразу стало отлично, машинка поехала так, как будто ей пинок в зад дали, и тахометр вроде нормуль, только я немного прыснул (WD шка кончилася), а задница в этой колодке полная, столько грязи, я про это знал, но думал что работает вроде и х. й с ней вобщем поеду за WD или новой колодкой

Источник

Возможные неисправности и способы их устранения

Прыгающая стрелка измерителя говорит о неисправностях в автомобиле. Ремонт зависит от причин неисправности.

Можно перечислить ряд причин неисправности устройства и способы их устранения:

  1. При плохих контактах или поврежденной проводке, теряется источник сигналов от двигателя к устройству. Чтобы обнаружить неисправность проводки, нужно проверить электрические провода. При обнаружении повреждений или обрывов провода нужно заменить. Плохие контакты часто являются следствием окислительных процессов. Для восстановления работоспособности контакты нужно зачистить.
  2. Недостаточное питание. Следует проверить напряжение на плюсовом и минусовом проводе, а также «массу».
  3. Если плавает стрелка тахометра или не опускается на ноль, причина может быть в неисправности датчика. В таком случае его необходимо заменить.
  4. В случае с цифровым устройством может не работать, если вышел из строя светодиодный экран. Такая поломка возможна при продолжительной эксплуатации. Отремонтировать дисплей невозможно, его можно только заменить исправным устройством.
  5. Если стрелка тахометра прыгает на холостых оборотах, возможны проблемы с трамблером. Необходимо провести проверку состояния его контактов. Кроме того, причиной может стать конденсатор трамблера, расположенный на крышке. Его часто пробивают при эксплуатации.
  6. Если стрелка тахометра скачет, то причина может быть в нарушении целостности цепи системы зажигания. Ее необходимо проверить и устранить неисправность.
  7. Стрелка может беспорядочно дергаться после замены прибора. В этом случае его нужно настроить: отрегулировать положение самого устройства, вывести указатель на ноль, проверить правильность установки и подключения. Регулировка проводится с помощью тумблера, расположенного на задней панели прибора.
  8. Если стрелка прыгает на высоких оборотах, то причина в выходе из строя коммутатора, который нужно заменить. Также возможны проблемы с двигателем, но эти неполадки может обнаружить только специалист на специальном оборудовании.
  9. Причиной неисправности может быть замена высоковольтных проводов системы зажигания, их износ или повреждение.
  10. Указатель может упасть до нижнего предела или подергиваться, так как меняется форма импульса на катушке. Причина в том, что в сечении у штатных кабелей другое сопротивление. Для устранения данной неполадки нужно уменьшить номинал внешнего резистора, расположенного на микроплате тахометра.

Как стабилизировать плавающие обороты

  1. Проникновение постороннего воздуха в двигатель. Необходимо проверить герметичность каналов воздушной системы с впускным коллектором. Для таких целей необходимо демонтировать отдельно каждый шланг и прокачивать его насосом или компрессором, но можно попробовать распылить на шланги жидкость -40, где она быстро будет испаряться, там скорее всего трещина в шланге. В такой ситуации лучше заменить поврежденный шланг новым, а не заматывать его изолентой.
  2. Замена РХХ. Состояние этого устройства проверяется обычным мультиметром, которым нужно проверить его сопротивление. При показаниях сопротивления в интервале 40-80 Ом, регулятор неисправен и такое устройство требует немедленной замены.
  3. Очистка клапана и элементов системы вентиляции двигателя. В этом случае придется разобрать масляный картер, и добраться до клапана вентиляции. Его следует вытащить и промыть в средстве для очистки элементов мотора от масляной пленки. Можно воспользоваться обычным керосином. Далее следует хорошо просушить клапан, а затем поставить его на свое место.
  4. Замена ДМРВ. Это наиболее деликатная деталь, и чаще всего не подлежит ремонту. Поэтому, если причиной стал именно датчик расхода воздуха, то его целесообразно заменить. Из практики известно, что отремонтировать термоанемометр не удается даже профессионалам.
  5. Промывка заслонки дросселя с дальнейшей ее установкой в правильную позицию. Имеется два метода очищения заслонки дросселя от масляных загрязнений: без снятия ее с машины, а также со снятием заслонки. При снятии заслонки с автомобиля необходимо отсоединить все провода и шланги от заслонки, ослабить ее фиксацию и вытащить. Далее поместить в емкость и залить очищающим аэрозолем. Если масляные загрязнения на поверхности дроссельной заслонки уже застаревшие, то можно очистить их щеткой. Далее поверхности заслонки просушить ветошью и поставить на свое место, подключив все провода и шланги. Если заслонку не снимать с автомобиля, то ее промывка осуществляется на горячем силовом агрегате аналогичным аэрозолем. Перед распылением очищающего средства следует отключить от питания дроссельную заслонку. Сначала необходимо залить средство внутрь дроссельной заслонки, подождать несколько минут и запустить двигатель. При функционирующем силовом агрегате продолжить очистку заслонки этим же средством. Если при такой чистке от заслонки будет исходить белый дым, то это нормальное явление, так как таким способом очищаются масляные загрязнения. В конце работы следует подключить провода и на компьютере откорректировать порядок работы дроссельной заслонки, установив необходимый зазор открытия.
  6. Настройка холостого хода. Такую процедуру можно осуществить с помощью обычной отвертки, настраивая винты качества топливной смеси и количества оборотов мотора.
  7. Замена электромагнитного клапана. Во время неисправности клапана холостого хода карбюратора мотор может работать только при вытаскивании рукоятки подсоса. Поэтому, чтобы предотвратить перепады холостых оборотов, целесообразно заменить клапан на заведомо исправный или новый.
  8. Очистка жиклера системы холостого хода. Еще в старые времена чистка жиклера от налета масляных загрязнений считалась очень трудоемким делом. В настоящее время нет необходимости демонтажа жиклера с карбюратора. Для этого нужно всего лишь залить в него специализированное средство, предназначенное для очищения карбюраторов, и подождать в таком состоянии несколько минут. Затем необходимо очистить жиклер от грязи напором сжатого воздуха.
  9. Обработка деталей топливного насоса на дизельном двигателе от ржавчины. Для выполнения такой задачи потребуется специализированное средство для очистки от коррозии. Это может быть как импортное, так и отечественное средство. Его просто распыляют в топливный бак, открыв его горловину перед заправкой дизельного топлива на автозаправке. Очищение деталей насоса от ржавчины, чистящее средство произведет самостоятельно. Чтобы в дальнейшем не допустить аналогичную коррозию насоса высокого давления, рекомендуется заливать в бак стакан моторного масла, способного образовать при движении на поверхности деталей насоса защитную пленку.

Рекомендуем: Бесконтактная система зажигания (БСЗ)

Необходимо знать, что при возникновении неравномерности оборотов мотора на холостом ходу, нужно сразу обращаться на станцию техобслуживания и проводить подробную диагностику работы всех систем мотора. Своевременное выявление неисправностей защитит вас от дорогостоящего ремонта.

Почему прыгает тахометр на ВАЗ 2107

Если вы немного знакомы с классической или бесконтактной системами зажигания, то знаете, что в них тахометр подключается к выводу «К» катушки, либо же к коммутатору. Именно здесь появляется импульс, который необходим для правильной работы прибора. Спидометр же приводится в движение тросиком (если речь идет про карбюратор).

Если же у вас инжектор в топливной системе, то первым делом смотрите, горит ли контрольная лампа «Check Engine». Если да, то нужно делать диагностику, чтобы определить точную неисправность. Если же нет, то диагностика никаких результатов не принесет.

Этот шаг актуален для случаев, если у вас инжектор и карбюратор. Внимательно осмотрите всю электропроводку, причем не только те части, которые относятся к прибору, но и лежащие рядом. Главное, чтобы не было повреждений изоляции, так как это может привести к тому, что происходит короткое замыкание.

При помощи мультиметра проверьте, есть ли на тахометре «масса». Очень часто некачественный контакт становится причиной того, что прыгает тахометр ВАЗ 2107. Конечно, если минуса нет во всей приборной панели, то у вас будет не машина, а новогодняя гирлянда – все электроприборы начнут включаться и отключаться на собственное усмотрение.

Стрелка тахометра дергается: причины неисправности

В процессе эксплуатации автомобиля можно столкнуться с тем, что дергается стрелка тахометра. Как правило, если скачет стрелка на тахометре, это указывает на неисправности двигателя, его систем или самого тахометра.

Если по ощущениям двигатель работает нормально (не троит и не дергается на разных режимах, нет провалов мощности и т.п.), тогда проверять нужно сам тахометр.

Неисправности тахометра

Что касается неполадок тахометра, можно выделить следующие проблемы:

  1. Плохой контакт, повреждения проводки, потеря сигнала от датчика на двигателе. Для обнаружения следует проверить проводку (прозвон мультиметром). Также следует проверять и зачищать контакты, так как возможно их окисление.
  2. Нехватка питания. В этом случае проверяется напряжение на проводах «+» и «-», а также отдельно проверяется «масса».
  3. В ситуации, когда плавает стрелка тахометра или стрелка не может опуститься в нулевое положение на приборе, неисправным может отказаться сам датчик. Это указывает на необходимость проверки датчика и его замены.
  4. На цифровом тахометре к неточности данных может привести поломка микросхемы или самого экрана. При этом дисплей обычно не ремонтируется, сразу выполнятся замена на новый экран.
  5. Бывает так, что стрелка тахометра прыгает только на холостом ходу. В этом случае нельзя исключать неполадки трамблера и его контактов. Параллельно следует проверять конденсатор трамблера (установлен на крышке). Указанный элемент достаточно часто «пробивает», в результате чего тахометр также не может работать нормально. Еще прыгает стрелка на тахометре или стрелка тахометра хаотично скачет по причине разрывов в цепи системы зажигания. В этом случае цепь зажигания следует полностью проверить, чтобы исключить вероятность сбоев в работе тахометра по этой причине.
  6. Достаточно часто дергается тахометр, который был недавно установлен на автомобиль в процессе ремонта приборной панели или после снятия/замены панели приборов. В данном случае тахометр нужно настраивать — регулировать положение, выставлять указатель в нулевое положение, исключить ошибки при подключении и т.д. Регулировать нужно при помощи тумблера, который располагается сзади тахометра.
  7. В случае, когда скачет тахометр только на больших оборотах (от 4 тыс. об/мин и выше), из строя может выйти коммутатор. Коммутатор в этом случае нуждается в замене.
  8. Если менялась проводка от датчика на тахометр, стрелка может падать в «ноль» или даже ниже, после чего слегка подергиваться в таком положении (меняется форма импульса на катушке). Причина – неподходящее сечение проводов, изменение сопротивления. Чтобы решить проблему, нужно уменьшить номинал внешнего резистора на плате тахометра.

Прыгает тахометр: неполадки двигателя и его систем

В ряде случаев тахометр и его проводка могут быть полностью исправными, однако на разных режимах работы ДВС (холостой ход, низкие, средние или высокие обороты) стрелка тахометра начинает прыгать и дергаться. Данные симптомы указывают, что возникли проблемы с двигателем и его системами. Обычно водитель также замечает сбои в работе мотора.

Чаще всего тахометр скачет по причине проблем с зажиганием. Например, даже банальные неполадки ВВ – проводов (износ, повреждение проводов) или неисправности свечей зажигания, а также ряд других неполадок по зажиганию приведут к тому, что стабильность работы мотора нарушается.

Еще можно выделить проблемы со смесеобразованием, когда ЭБУ формирует неправильную смесь, двигатель практически глохнет, затем обороты выравниваются и т.д. Соответственно, силовой агрегат работает нестабильно, что и отображается на тахометре в виде скачков стрелки. Причин для такой поломки много – подача топлива и воздуха, датчики ЭСУД, а также ряд других элементов и узлов.

Как правило, чтобы точно определить неисправность, двигатель нуждается в углубленной диагностике. Опытные специалисты проверят систему зажигания, систему питания, а также датчики и проводку. Если неисправность мотора обнаружена, после ее устранения тахометр также будет работать нормально.

Неисправности тахометра

Несмотря на то что тахометр ТХ-193 считается довольно надёжным, неисправности бывают и у него. Их признаками являются:

  • отсутствие реакции стрелки на изменение количества оборотов двигателя;
  • хаотическое движение стрелки вверх-вниз, независимо от режима работы двигателя;
  • явное занижение или завышение показаний.

О каких же поломках свидетельствуют перечисленные признаки?

Стрелка не реагирует на измерение количества оборотов

Обычно, отсутствие реакции стрелки связано с нарушением контакта в разъёмах основных проводов его подключения, или же повреждением проводки цепи. Первым делом следует:

  1. Осмотреть крепление проводника в изоляции коричневого цвета к выводу «К» на катушке зажигания. При выявлении плохого контакта, следов окисления, подгорания провода или вывода, устранить проблему путём зачистки проблемных участков, обработки их антикоррозионной жидкостью, подтягивания гайки крепления.
  2. Проверить надёжность соединения чёрно-белого провода с «массой» автомобиля. В случае обнаружения нарушения контакта, зачистить провод и поверхность, к которой он крепится.
  3. При помощи тестера определить, поступает ли напряжение при включённом зажигании на красный провод. Если напряжения нет, проверить исправность предохранителя F-9, отвечающего за целостность цепи панели приборов, а также состояние контактов замка зажигания.
  4. Разобрать панель приборов и проверить соединения контактов в колодке жгута проводов тахометра. «Прозвонить» тестером все провода, идущие к прибору.

Видео: стрелка тахометра не реагирует на обороты двигателя

Стрелка тахометра хаотично скачет

Скачки стрелки ТХ-193 в большинстве случаев также являются симптомом неисправностей, связанных с его электрической цепью. Причинами такого поведения прибора могут быть:

  • отсутствие хорошего контакта на минусовой клемме аккумулятора;
  • окисление или подгорание коричневого провода на катушке зажигания;
  • подгорание или износ контактов крышки распределителя зажигания, или бегунка;
  • износ подшипника вала трамблёра;
  • замыкание красного провода, питающего прибор, на «массу» автомобиля;
  • неисправность датчика положения коленчатого вала (для инжекторных двигателей).

Решается подобная проблема путём зачистки контактов, замены крышки распределителя зажигания, бегунка, опорного подшипника, восстановления целостности изоляции питающего провода прибора, замены датчика коленвала.

Видео: скачки стрелки тахометра

Тахометр занижает или завышает показания

Если прибор откровенно врёт, то проблема, скорее всего, кроется в системе зажигания. Иными словами, показывает он правильно, вот только количество импульсов, создаваемых прерывателем за один оборот вала распределителя больше или меньше четырёх. При неправильных показаниях тахометра, обычно, наблюдается ухудшение работы двигателя. При этом могут плавать обороты, периодически появляются пропуски зажигания, что сопровождается троением двигателя, выхлопом белого или сизого цвета.

Неисправность в таком случае следует искать в прерывателе, вернее, в его контактной группе или конденсаторе. Для устранения подобной неисправности необходимо:

  1. Разобрать распределитель зажигания.
  2. Проверить состояние контактов прерывателя.
  3. Зачистить контакты.
  4. Произвести регулировку зазоров между контактами.
  5. Проверить исправность конденсатора, установленного в прерывателе.
  6. Проверить исправность датчика положения коленвала. В случае неисправности — заменить его.

Однако причина может быть и в самом тахометре. Случаются неисправности, связанные с деталями электронной платы, а также с обмоткой миллиамперметра. Здесь без познаний в электронике не обойтись.

Несовместимость тахометра ТХ-193 с бесконтактной системой зажигания

Старые модели приборов марки ТХ-193 предназначены исключительно для контактной системы зажигания. Все владельцы «шестёрок», которые самостоятельно переоборудовали свои машины под бесконтактную систему, сталкивались после этого с проблемами в работе тахометра. Все дело в разной форме электрических импульсов, поступающих на прибор с прерывателя (в контактной системе) и коммутатора (в бесконтактной системе). Самым простым способом решения такой проблемы является установка конденсатора в разрез того самого коричневого провода, идущего с прерывателя. Но здесь требуется опытным путём подобрать нужную ёмкость. В противном случае тахометр будет врать. Так что, если у вас нет желания заниматься подобными экспериментами, просто купите прибор для бесконтактной системы зажигания.

Тахометр ВАЗ 2106

Первым автомобилем из семейства «Жигули», оборудованным тахометром, стал ВАЗ 2103. Ни «копейки», ни «двойки» такого прибора не имели, однако без проблем ездили и ездят по сегодняшний день без него. Зачем же конструкторам понадобилось устанавливать его на панель?

Предназначение тахометра

Тахометр служит для измерения частоты вращения коленчатого вала. По сути, он является счётчиком оборотов, показывая их количество водителю посредством отклонения стрелки шкалы на определённый угол. С его помощью человек, сидящий за рулём, видит, в каком режиме работает силовой агрегат автомобиля, а также, нет ли на него лишней нагрузки. Основываясь на полученной информации водителю легче выбрать правильную передачу. Кроме этого тахометр незаменим при настройке карбюратора. Именно его показатели учитываются при регулировке холостого хода и качества топливной смеси.

Какой тахометр установлен на ВАЗ 2106

«Шестёрки» комплектовались тем же самым тахометром, что и «тройки». Это была модель ТХ-193. Точность, надёжность и великолепный спортивный дизайн сделали из нее своего рода эталон автомобильного прибора. Не удивительно, что сегодня эти тахометры многие владельцы автомобилей устанавливают в качестве дополнительных приборов. Более того, ими оснащают мотоциклетные, и даже лодочные двигатели. Что же касается «Жигулей», то прибор может быть установлен без переделок на такие модели ВАЗ, как 2103, 21032, 2121.

Таблица: основные технические характеристики тахометра ТХ-193

ТХ-193 есть в продаже и сегодня. Стоимость нового прибора в зависимости от производителя варьируется в пределах 890–1200 рублей. Бывший в употреблении тахометр этой модели обойдётся в два раза дешевле.

Устройство и принцип работы тахометра ТХ-193

Тахометр «шестёрки» состоит из:

  • пластикового цилиндрического корпуса со стеклодержателем;
  • шкалы, разделённой на зоны безопасного и опасных режимов;
  • лампы подсветки;
  • миллиамперметра, на валу которого закреплена стрелка;
  • электронной печатной платы.

Конструкция тахометра ТХ-193 электромеханическая. Принцип его работы построен на измерении количества импульсов электрического тока в первичной (низковольтной) цепи системы зажигания автомобиля. В двигателе ВАЗ 2106 за один оборот вала трамблёра, соответствующий двум вращениям коленчатого вала, контакты в прерывателе замыкаются и размыкаются ровно четыре раза. Эти импульсы снимаются прибором с конечного вывода первичной обмотки катушки зажигания. Проходя через детали электронной платы, их форма из синусоидальной преобразуется в прямоугольную, имеющую постоянную амплитуду. С платы ток поступает на обмотку миллиамперметра, где в зависимости от частоты следования импульсов, увеличивается, или уменьшается. Стрелка прибора реагирует именно на эти изменения. Чем больше сила тока, тем больше стрелка отклоняется право и наоборот.

Электрическая схема подключения тахометра ВАЗ 2106

Учитывая, что ВАЗ 2106 выпускались как с карбюраторными, так и инжекторными двигателями, подключение тахометра у них было разным. Рассмотрим оба варианта.

Подключение тахометра в карбюраторных ВАЗ 2106

Электрическая цепь счётчика оборотов карбюраторной «шестёрки» довольно проста. Сам прибор, имеет три основных провода подключения:

  • к плюсовой клемме аккумуляторной батареи через контактную группу замка зажигания (красного цвета);
  • к «массе» машины (белый провод с чёрной полосой);
  • к выводу «К» на катушке зажигания, соединённого с прерывателем (коричневый).

Также есть дополнительные провода. Они служат для:

  • подачи напряжения на лампу подсветки (белый);
  • соединения с реле индикатора заряда аккумуляторной батареи (чёрный);
  • контакта с прибором датчика давления масла (серый с чёрной полосой).

Провода могут подключаться как при помощи колодки, так и по отдельности, в зависимости от года выпуска прибора и его производителя.

В карбюраторных «шестёрках» с бесконтактным зажиганием схема подключения тахометра аналогична, за исключением того, вывод «К» катушки соединён не с прерывателем, а с контактом «1» коммутатора.

Подключение тахометра в инжекторных ВАЗ 2106

В ВАЗ 2106, оснащённых двигателями с распределённым впрыском схема подключения несколько иная. Там нет ни прерывателя, ни коммутатора, ни катушки зажигания. Прибор получает уже полностью обработанные данные с электронного блока управления двигателя (ЭБУ). Последний, в свою очередь, считывает информацию о количестве оборотов коленчатого вала со специального датчика. Здесь тахометр подключается к цепи питания через замок зажигания, «массе» автомобиля, ЭБУ и датчику положения коленвала.

Система зажигания

Как было сказано ранее, система зажигания автомобиля ВАЗ 2107 и стрелка тахометра связаны между собой, они существовать друг без друга не могут

И если дергается стрелка, а все вышеизложенные советы не помогли, стоит обратить внимание на состояние элементов зажигания. В первую очередь осмотрите провода на предмет разрушения, отсутствия контактов

Вполне возможно, что имеется обрыв внутри самого прибора. На фото приведена схема соединений, изучите ее, чтобы представлять, куда и откуда идут провода. Если в системе питания карбюратор, а также установлена классическая система зажигания, то не исключено, что произошел пробой конденсатора, установленного в нижней части трамблера.

В большинстве случаев стрелка прыгает, если имеются неисправности в системе зажигания. Вполне возможно, что барахлит датчик Холла. Но в этом случае будет ощущаться нестабильная работа двигателя. Если у вас инжектор, то следует проверить состояние датчика оборотов двигателя и всех соединительных проводов.

Проблема с датчиком скорости

Для того чтобы разобраться с вопросом о том, почему дергается стрелка спидометра, необходимо более детально ознакомиться с конструкцией автомобиля. К примеру, отечественная классика не имела датчика скорости. Работала система примерно следующим образом. В КПП располагался моторчик (привод), который во время движения автомобиля крутил тросик, идущий к спидометру.

Если моторчик выходил из строя, то на панели приборов стрелка вовсе «умирала» и показывала всегда «0». Но большинство современных автомобилей оснащаются датчиком скорости, который установлен в коробке передач. Он практически без погрешности определяет скоростной режим и передает данные на спидометр посредством проводов. От этого же провода и датчика приходят данные и о пройденном пути, то есть на одометр.

Система зажигания

Как было сказано ранее, система зажигания автомобиля ВАЗ 2107 и стрелка тахометра связаны между собой, они существовать друг без друга не могут

И если дергается стрелка, а все вышеизложенные советы не помогли, стоит обратить внимание на состояние элементов зажигания. В первую очередь осмотрите провода на предмет разрушения, отсутствия контактов

Вполне возможно, что имеется обрыв внутри самого прибора. На фото приведена схема соединений, изучите ее, чтобы представлять, куда и откуда идут провода. Если в системе питания карбюратор, а также установлена классическая система зажигания, то не исключено, что произошел пробой конденсатора, установленного в нижней части трамблера.

В большинстве случаев стрелка прыгает, если имеются неисправности в системе зажигания. Вполне возможно, что барахлит датчик Холла. Но в этом случае будет ощущаться нестабильная работа двигателя. Если у вас инжектор, то следует проверить состояние датчика оборотов двигателя и всех соединительных проводов.

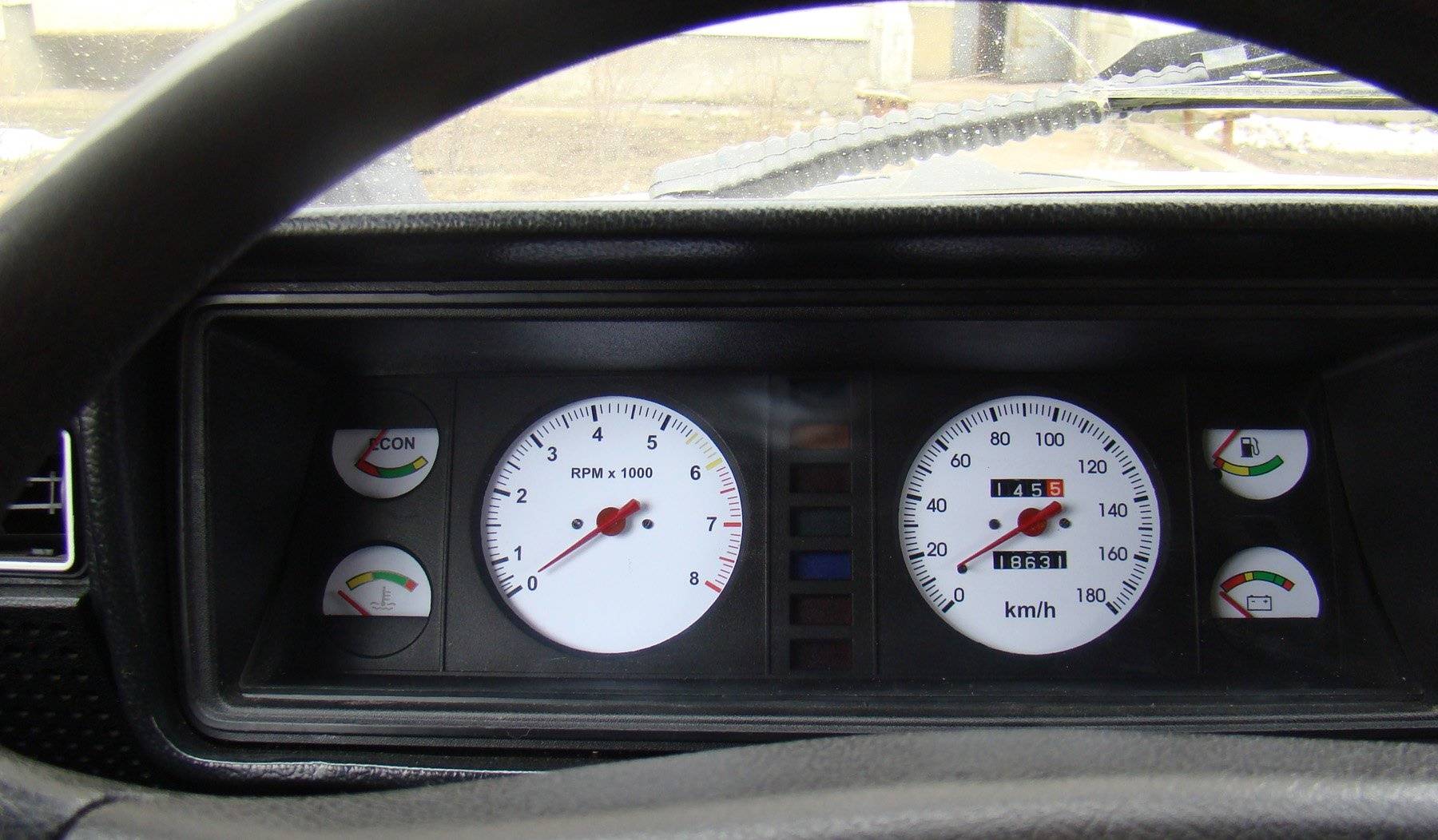

Очень часто происходят сбои после того, как осуществлялась разборка тахометра, либо же замена. Если такие действия вы выполняли, то нужно внимательно просмотреть, правильно ли установлен прибор, подключение выполнено ли в соответствии со схемой, стрелка при остановленном двигателе находится на нуле? Стоит отметить, что на задней части прибора имеется тумблер, он предназначен для установки стрелки на нуль.

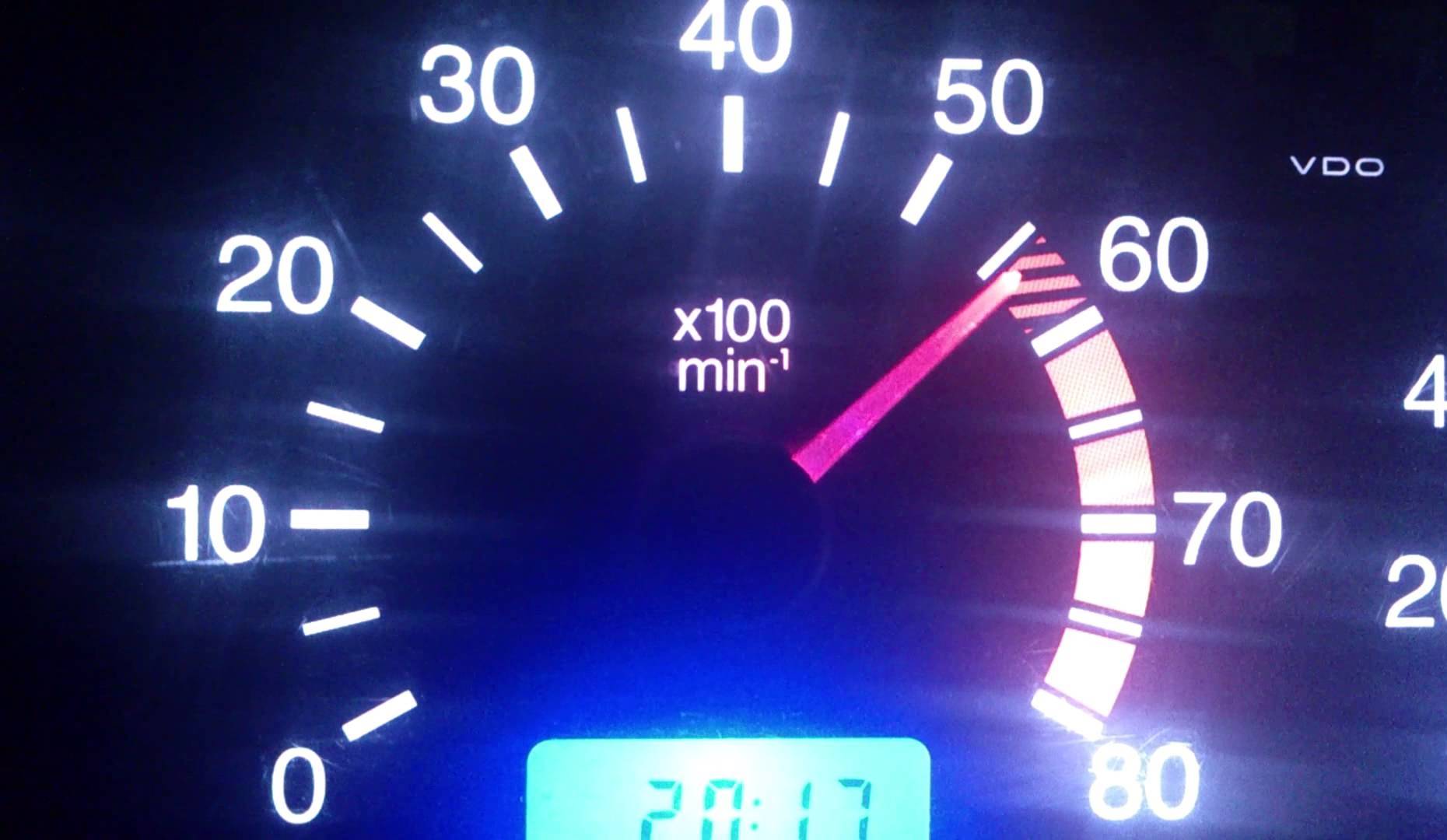

Но бывают случаи, когда на холостых оборотах стрелка ведет себя вполне прилично. А вот на скорости, когда спидометр переходит отметку 80 или 100 км/ч, начинает сильно дергаться стрелка. При этом даже возможно появление пропусков зажигания. Это признак того, что имеется поломка в коммутаторе зажигания и его нужно срочно заменять. Вот и все, что можно рассказать о приборе, предназначенном для измерения частоты вращения коленвала.

ДД (Датчик Детонации)

Обычно устанавливается на блоке цилиндров, между вторым и третьем цилиндрами. НА данный момент есть два варианта:

  • Детонации-резонансный (похож на бочонок).
  • Широкополосный (похож на таблетку)

Они не взаимозаменяемые, ставить вместо другого — НЕЛЬЗЯ, ибо работают немного по другим алгоритмам.

Конструктивно очень надежен (опять же там ломаться особо нечему). Принцип работы такой – (можно сравнить с пьезозажигалкой для плиты), чем больше идут колебания мотора (удары), тем больше он повышает напряжение. Таким образом, отслеживаются детонационные стуки. ЭБУ считывает показания и устанавливает угол опережения зажигания. Есть большая детонация – устанавливается более позднее зажигание.

ПРОБЛЕМЫ: Если выходит из строя — мотор не развивает мощность (тупит), не ровная работа, а также повышается расход топлива.

Замена датчика скорости на ВАЗ-2109

Неисправный датчик скорости ремонту не подлежит. Замена производится быстро и не сложно. Для работы понадобятся ключи «10» и «21». Прежде всего, от бортовой сети отключается аккумуляторная батарея, затем отключается разъем датчика скорости.

После этого откручивается сам датчик. Если сломается его шток, придется демонтировать привод. Делать это нужно аккуратно, чтобы не уронить сломанный шток внутрь коробки передач.

Монтаж производится в обратном порядке. Шток привода вставляется во втулку датчика, резиновое уплотнительное кольцо смазывается маслом, после чего устройство прикручивается на место.

После того, как была произведена замена, необходимо обнулить ошибки ЭБУ, иначе он по-прежнему будет считать датчик скорости неисправным, и замена не даст должного эффекта.

Кроме этого, благодаря датчику скорости мы получаем экономию топлива, это происходит следующим образом — контроллер получает информацию от ДС о том, что скорость движения — 100км/ч. ДПДЗ сообщает контроллеру о том, что водитель не давит на педаль газа, после чего анализируя полученные данные, контроллер понимает, что происходит «торможение двигателем», и производит отключение системы подачи топлива. Эта не единственная функция, которую выполняет датчик скорости.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
