Горит лампочка Airbag, причины и что делать

Пошаговый мастер-класс

  • Вставляется в зажигание ключ;
  • Нажимается тормозная педаль (и держится, не отпускаемая, до самого финала экзекуции);

После этого бортовой компьютер, отвечающий за показания датчиков и сигналы, вводится в режим самодиагностики. И если ошибки подключений и обрывов не найдено, то сигнал будет длинными интервалами помигивать. Это означает, что все в порядке, и компьютер машины самостоятельно настроился. Затем выключаем полностью зажигание, поворачивая ключ в крайнее положение.

Ошибка стерта (теперь не будет раздражающе гореть во время пути автомобиля). И при следующем запуске движка лампочка не загорится и не замигает.

Примечание:

данный способ действует практически на всех нисанах. Однако, существуют и другие варианты обнуления ошибки Airbag, к примеру, включением/выключением зажигания и манипуляциями с педалями или дверьми.

Назначение предохранителей и реле в моторном отсеке (2009, 2021, 2021)

названиеиспользование
FAN HIРеле HI вентилятора охлаждения
ABS-1EBCM
АБС-2EBCM
SJB BATTБлок предохранителей на приборной панели
ACC / IG1Реле IGN1
IG2 / STРеле IGN2, реле стартера
ACC / RAPБлок предохранителей на приборной панели
P / ОКНО-2Переключатель стеклоподъемника
P / W ОКНО-1Переключатель стеклоподъемника
ВЕНТИЛЯТОР НИЗКИЙРеле LOW вентилятора охлаждения
A / CONРеле компрессора кондиционера
PKLP LHЗадний фонарь (левый), боковой габаритный огонь (левый), указатель поворота и стояночный фонарь (левый), фонарь освещения номерного знака
PKLP RHЗадний фонарь (правый), боковой габаритный указатель (правый), указатель поворота и стояночный фонарь (правый), фонарь освещения номерного знака, блок предохранителей на приборной панели
ЭКЮECM, TCM
FRT FOGРеле передних противотуманных фар
F / PUMPРеле топливного насоса
ОПАСНОСТИВыключатель аварийной сигнализации, контактный выключатель капота
HDLP HI LHФара (левая), IPC
HDLP HI RHФара головного света (правая)
IPCIPC
HDLP LO LHФара (левая), блок предохранителей на приборной панели
HDLP LO RHФара головного света (правая)
EMS-1ECM, Форсунка
DLISЗамок зажигания
EMS-2Соленоид продувки адсорбера EVAP, нагреватель термостата, H02S, датчик массового расхода воздуха
ЗАПАСНОЙНе используется
Реле
F / РЕЛЕ НАСОСАТопливный насос
РЕЛЕ СТАРТЕРАСтартер
РЕЛЕ ПАРКОВОГО ФОНАРАПарковая лампа
ПЕРЕДНЕЕ ПРОТИВОТУМАННОЕ РЕЛЕПротивотуманная фара
ВЫСОКОЕ РЕЛЕ HDLPФара дальнего света
НИЗКОЕ РЕЛЕ HDLPФара ближнего света
ВЫСОКОЕ РЕЛЕ ВЕНТИЛЯТОРАВентилятор охлаждения высокий
НИЗКОЕ РЕЛЕ ВЕНТИЛЯТОРАВентилятор охлаждения низкий
РЕЛЕ КОНДИЦИОНЕРАКондиционер
ГЛАВНОЕ РЕЛЕ ДВИГАТЕЛЯОсновная сила
РЕЛЕ ACC / RAPБлок предохранителей на приборной панели
РЕЛЕ ИГН-2Зажигание

Общие причины

Выполнение электромонтажных работ с подключенной батареей

Отключение компонентов, таких как стереосистема, сиденье, подушка безопасности, датчик системы подушек безопасности без отсоединения аккумулятора, является одной из наиболее распространенных причин появления предупреждения Volvo SRS.

Хорошей новостью является то, что вам не нужно доставлять автомобиль к дилеру для сброса предупреждающего сообщения SRS Airbag. Хотя вы не можете сбросить предупреждения о подушках безопасности с помощью стандартного сканера OBD2 или отсоединив аккумулятор, вы можете использовать сканер Volvo для удаления кода неисправности из модуля подушки безопасности.

Не забывайте всегда отсоединять аккумулятор при работе с электрической системой.

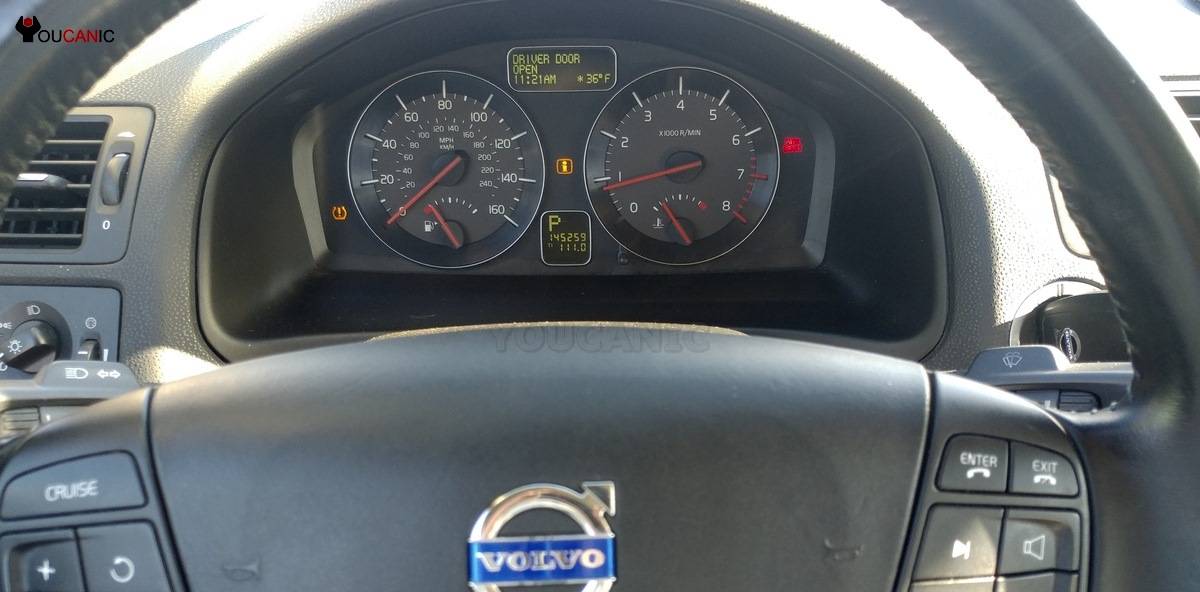

Комбинация приборов/DIM

Информационный модуль водителя (DIM), который Volvo называет комбинацией приборов, может выйти из строя. При сбое DIM появляется предупреждение о подушке безопасности SRS. Вы также заметите неустойчивые электрические проблемы на приборной панели , такие как другие сигнальные лампы, датчики не работают или спидометр не работает.

Вы можете узнать больше об этой проблеме здесь: Проблемы DIM Volvo Instrument Cluster.

Предыдущая авария

Если ваш Volvo попал в аварию, , даже если он незначительный, может загореться индикатор подушки безопасности. Аварийное событие будет сохранено в модуле SRS. После автомобильной аварии такие элементы, как натяжители ремней безопасности, срабатывают подушки безопасности, и их необходимо заменить .

После замены подушек безопасности и натяжителей ремней безопасности вам необходимо либо заменить модуль SRS, либо выполнить его сброс. Замена модуля SRS стоит 1000 долларов США +, но менее затратным решением было бы снять модуль SRS с центральной консоли и отправить его на ремонт специалисту.

Проверьте эти места, которые предлагают ремонт модуля подушки безопасности Volvo SRS.

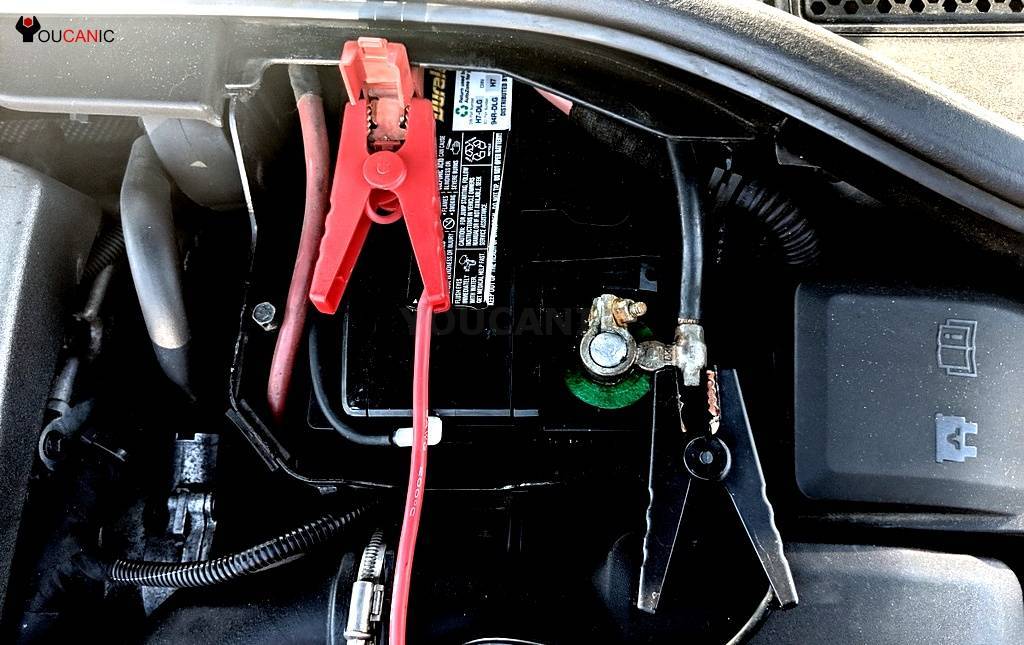

Разряженная батарея | Прыжок Старт

Сообщение о подушке безопасности Volvo SRS может также появиться, когда вы замените аккумулятор или запустите автомобиль, если он разрядился.

Это связано с тем, что модуль Volvo SRS не работает должным образом при низком напряжении. Поэтому он сохраняет код неисправности низкого напряжения в модуле SRS , который вызывает Срочное сообщение службы безопасности SRS . Коды, связанные с низким уровнем заряда батареи, можно удалить с помощью сканера Volvo.

Ниже приведены инструкции по сбросу света подушки безопасности Volvo.

Датчик веса пассажира (OWS)

Датчик веса пассажира (OWS) установлен в подушке сиденья пассажира. Он определяет вес пассажира на переднем сиденье. Датчик пассажирского сиденья иногда является виновником.

Еще одна связанная с этим проблема, которая возникает довольно часто, заключается в том, что провода под сиденьем, которые подключаются к датчику OWS пассажира, повреждаются или отсоединяются.

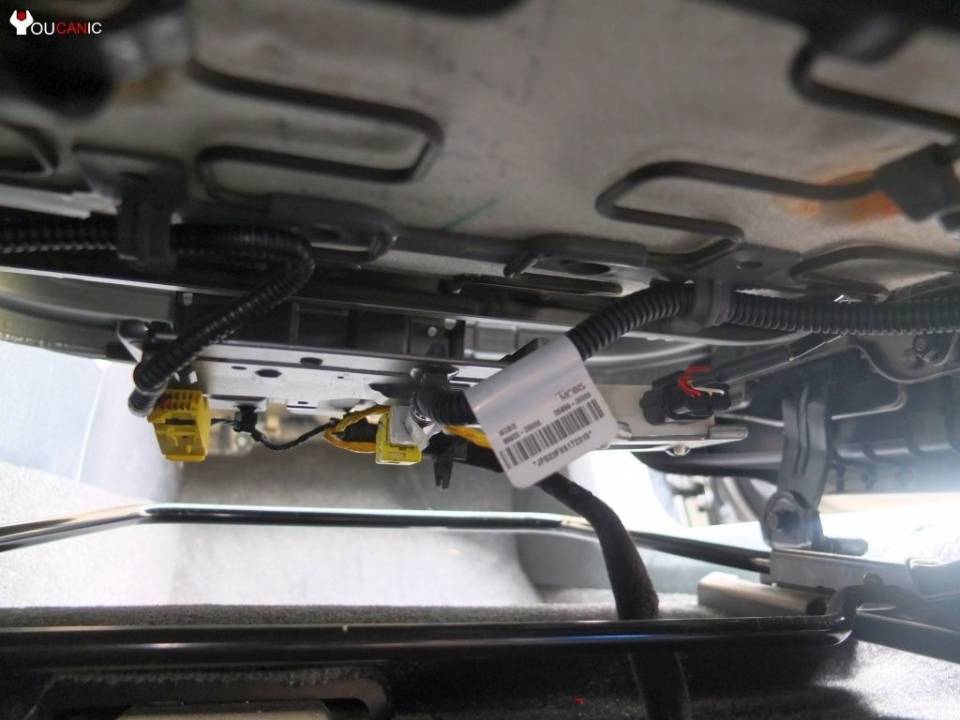

Осмотрите желтый разъем под сиденьем пассажира.

пряжка ремня безопасности

Пряжка ремня безопасности имеет небольшой датчик, который определяет, используете ли вы ремень безопасности или нет. Если провода к датчику ремня безопасности (который является не чем иным, как микровыключателем) отсоединяются, вы получите код неисправности, указывающий на разрыв цепи на пряжке ремня безопасности.Вы можете использовать мультиметр для проверки переключателей в пряжке ремня безопасности.

Модуль SRS

Модуль управления Дополнительной удерживающей системой (SRS) расположен под центральной консолью за переключателем. Он может потерпеть неудачу, особенно при воздействии жидкости. Не очень распространенная проблема.

Проблема с программным обеспечением

Программное обеспечение SRS может потребоваться обновить. Это может выполнить только дилер Volvo. Позвоните своему дилеру Volvo и спросите, есть ли отзыв модуля подушки безопасности или обновление программного обеспечения. В зависимости от того, сколько лет вашему Volvo, вы можете получить обновление бесплатно.

Блок SIPS

Система защиты от бокового удара (SIPS) – это пассивная система безопасности в Volvo, предназначенная для защиты от травм при боковом столкновении. Несмотря на то, что это редко, блок SIPS может выйти из строя и, возможно, потребуется заменить.

История разработки и внедрения

Ещё в 1940-ых годах чем-то похожим на подушки безопасности оснащались самолёты. А первые патенты на эти изобретения были оформлены уже в 50-ые годы прошлого века. Изобретатель из Америки Аллен Брид стал создателем компонента, который явился ключевым для использования эйрбэгов в автомобилях. Это был шариковый сенсор, определяющий момент столкновения. Это изобретение было представлено в 1967 году. Эта новинка произвела фурор среди американских автолюбителей, которые не сильно пользовались ремнями безопасности, благодаря своей компактности и непринуждённости.

В 1971 году

компанией Форд была выпущена экспериментальная серия автомобилей Ford Taunus 20M P7B, которые оснащались фронтальными подушками безопасности водительского места.Первым серийным автомобилем с фронтальной подушкой безопасности стал «Олдсмобиль Торонадо» 1973 модельного года. А год спустя автомобили концернов Бьюик, Олдсмобиль и Кадиллак опционно оснащались уже двумя фронтальными эйрбэгами. Но как ни странно эти устройства на рынке не прижились.В 1983 году

«Мерседес-Бенц» опционально оснащали подушкой безопасности свои модели W126. Система, которую представила компания, в случае аварии сначала затягиваются ремни, прижимая водителя к креслу, а затем уже и появлялась подушка. Это был первый шаг к взаимодействию подушек и ремней безопасности. Эра позиционирования их как взаимозаменяющих элементов канула в лету.

Новую популярность подушки безопасности обрели в 80-ые. А в 90-ые , запатентовала боковой эйрбэг, который вскоре стал оснащением автомобилей тех годов. В 2006 году компания Хонда оснастила свой турер «Золотое Крыло» (Gold Wing) системой подушек безопасности. Она стала первой маркой, оснастившей эйрбэгом мотоцикл.

Как доработать конструкцию

Чтобы защитить жгут с проводами от воздействия окружающей среды можно использовать D-образный уплотнитель. Укладываем в него провода и заматываем изолентой. Укладываем все в гофру. Крышку, закрывающую разъем датчика АБС, обклеиваем по периметру этим же уплотнителем. Это предотвратит попадание влаги и грязи в район расположения датчика и разъема.

Внимание! При отказе АБС работоспособность тормозов сохраняется, но эффективность торможения снижается, что особенно опасно на скольком покрытии. Смотрите почему

  • Как проверить ревун сигнализации не снимая с машины
  • Подробное установка сигнализации старлайн на соболь
  • Где находится блок иммобилайзера на бмв е39
  • Не заводится бмв е39 иммобилайзер
  • Почему не открываются двери с брелка сигнализации аллигатор

Почему горит лампочка подушки безопасности?

Подушка безопасности является лишь исполнительной частью ряда систем, которые должны идеально отработать при столкновении автомобиля с препятствием. В частности, за работу подушки безопасности отвечают: датчики ударов, пиропатрон и «мозги» автомобиля. Кроме того, при срабатывании подушек должны быть исправны ремни безопасности, а также натяжители, задача которых удержать водителя на месте при столкновении.

Учитывая большое количество элементов, взаимосвязано работающих с подушками безопасности, индикатор на приборной панели может загореться при неисправности любого из них. Не стоит забывать и о необходимости передачи сигнала от одного устройства к другому, и если взаимосвязь между ними нарушена, лампочка подушек подушки безопасности так же об этом просигнализирует.

Ниже мы рассмотрим наиболее распространенные варианты, почему горит лампочка подушки безопасности.

Проблемы с проводкой и разъемами

Одной из наиболее распространенных причин, почему горит лампочка подушки безопасности, является обрыв в цепи. Диагностический сканер позволяет считать код ошибки из автомобиля, а после определить конкретное место, где произошел обрыв цепи. Чаще всего подобная проблема возникает после того, как:

  • Снималась передняя панель автомобиля, после чего могли быть не до конца защелкнуты разъемы или повреждена проводка от датчиков к натяжителям ремня безопасности;
  • Из автомобиля доставались сидения, в результате чего могла повредиться проводка, которая следует от них к электронному блоку управления или под ними;
  • Происходило снятие руля автомобиля, а вместе с тем отключение разъема подушки безопасности, в результате чего он мог быть поврежден или не до конца подключен при сборке;
  • Произошло замыкание проводки в любой другой части автомобиля.

Без диагностического сканера определить проблему с проводкой, из-за которой горит индикатор подушки безопасности, практически невозможно.  Если отсутствует любой из сигналов, лампочка загорится и не погаснет до того момента, пока информация не будет передаваться между элементами системы без ошибок.

Неисправности датчиков

Еще одной частой проблемой, из-за которой загорается лампа подушки безопасности, является неисправность датчиков. Система срабатывания подушки безопасности зависит от двух типов датчиков:

  • Датчики удара. Их на автомобиле располагается не менее 4 штук, а часто спереди ставят 2 или 4 датчика удара, чтобы подушка безопасности точно сработала при лобовом столкновении. Физическое повреждение датчиков удара может стать причиной, из-за которой горит индикатор подушки безопасности. В таком случае необходимо определить конкретный датчик, с которым возникли проблемы, а после их устранить.
  • Датчики замка ремня безопасности. Они устанавливаются в современных автомобилях, чтобы подушка безопасности не срабатывала в том случае, когда ремень не застегнут. Частой причиной выхода из строя данных датчиков является попадание воды в замок ремня безопасности, к примеру, во время мойки салона.

Такую ошибку как отсутствие сигнала от датчиков, так же можно определить при помощи диагностического сканера.

Другие проблемы

Существует масса проблем, как механических, так и электрических, из-за которых может гореть индикатор подушки безопасности. Помимо перечисленных выше, из встречающихся часто неисправностей можно отметить:

  • Низкое напряжение аккумулятора. Чтобы устранить проблему, следует проверить напряжение на аккумуляторе, а если оно низкое, зарядить батарею или заменить ее;
  • «Забитую» память управляющего электронного блока. Если подушка безопасности уже срабатывала, а после установки новой память блока управления не была обнулена, это станет причиной, по которой горит индикатор подушки безопасности;
  • Неисправность самой подушки безопасности – нарушение ее герметичности;
  • Неисправность пиропатрона, возможно, из-за превышения лимита его эксплуатации, который чаще всего составляет 10 лет;
  • Повреждение блока управления, как механическое, так и программное. Чаще всего проблема с программным обеспечением возникает при обновлении прошивки ЭБУ или проведении чип-тюнинга.

Если загорелся индикатор подушки безопасности, первым делом проверьте аккумулятор. Далее следует вспомнить последние работы, которые проводились с автомобилем, — это может быть ремонт, мойка, замена элементов. Если самостоятельно обнаружить неисправность не удалось, необходимо воспользоваться диагностическим сканером, который покажет причину возникновения проблемы.

Контрольная лампочка

Для контроля исправности системы надувных подушек может применяться система контроля. При включении зажигания около 10 сек горит контрольная лампочка, которая должна затем погаснуть. Если лампочка не горит не гаснет или загорается во время движения это свидетельствует о неисправности системы.

Исследования специалистов свидетельствуют о том, что риск гибели пешехода при ударе о капот автомобиля, двигающегося со скоростью всего 40 км/ч, достигает 100%. Для решения этой проблемы компании активно работают над созданием подушек безопасности для пешеходов. Эта система защиты включает две подушки – большую, охватывающую переднюю часть автомобиля (бампер, радиаторную решетку, фары и кромку капота) и маленькую, которая размещается у лобового стекла, защищая голову пешехода. Опасное приближение к пешеходам и животным распознаются специальными датчиками. Открываться эти подушки будут непосредственно перед столкновением.

Лампочка индикатора мерцает — основные ошибки в этой ситуации

Если вы обнаружили, что лампа индикатора системы безопасности моргает постоянно, хотя к этому нет никаких предпосылок, то нужно немедленно реагировать на эту ситуацию. Конечно, можно понадеяться на русский «авось», но тогда никто не сможет гарантировать вашу безопасность в случае возникновения экстренных случаев. Есть конечно вероятность, что значок загорелся по незначительной причине, не влияющей на работу подушек безопасности. Однако, полагаться на эту абстрактную возможность всё-таки не стоит, ведь последствия могут быть самыми плачевными. Именно поэтому, нужно знать тот порядок возможных действий, устраняющих первопричину этой проблемной ситуации.

Осень часто, человек ищет решение какой-либо проблемы в интернете, либо у своих хороших знакомых. В случаях с мигающей лампой сигнала системы безопасности, это тоже встречается довольно часто. И самое интересное, что ответ очень быстро находится, сама суть которого может привезти в ступор профессиональных автомастеров и экспертов. Большинство людей, непонятно почему, советует просто отключить эти назойливые сигналы и ездить спокойно, не обращая внимания на «глюк» системы, по их мнению. Говорить, что это в корне неправильно и ошибка может дорого стоить вряд ли нужно — это и так ясно каждому здравомыслящему человеку.

Мероприятия по ремонту SRS системы

Когда самостоятельно исправить ситуацию невозможно, либо срок эксплуатации подошел к концу, может потребоваться ремонт системы, предполагающий процедуру восстановления для каждого элемента:

  • повторная прошивка блока управления SRS;
  • сделать замену подушки и пиропатрона;
  • сделать замену преднатяжителей;
  • ремонтные работы крышек airbag.

Каждая ступень ремонта является ответственным мероприятием, где требуются профессиональные знания и практические навыки, поэтому настоятельно не рекомендуется заниматься процедурой самостоятельно, чтобы не ухудшить ситуацию и в будущем не потратить больше денег на восстановление элементов.

Блок, отвечающий за систему безопасности, в обязательном порядке нужно перепрошить, поскольку память фиксирует все ранее ошибки и время предыдущей работы. Если не сделать повторную настройку, то система перестанет работать.

Стоит отметить, что после перепрошивки можно изменить параметры настроек SRS, так, например, определить минимальную скорость реагирования датчиков. В некоторых случаях приходиться делать полную замену электронного блока управления.

Важно принять во внимание, что полная замена электронного блока обходится в немалую сумму, поэтому многие автовладельцы в качестве альтернативы занимаются восстановлением старых подушек безопасности. Но избежать замены пиропатрона вряд ли возможно, поскольку уже выстрелившие элементы уже невозможно отремонтировать. Также нужно приобрести новую подушку

Основные элементы необходимо заменить, чтобы избежать в будущем других неисправностей

Также нужно приобрести новую подушку. Основные элементы необходимо заменить, чтобы избежать в будущем других неисправностей.

Самым экономичным вариантом является полное удаление электронного блока и освободившееся пространство полностью заполняют монтажной пеной, восстанавливая крышку Airbag. В таком случае нарушается уровень безопасности, поэтому каждый водитель должен решить для себя, что важнее: своя безопасность и пассажиров, либо финансовая экономия.

Конструкция и принцип работы

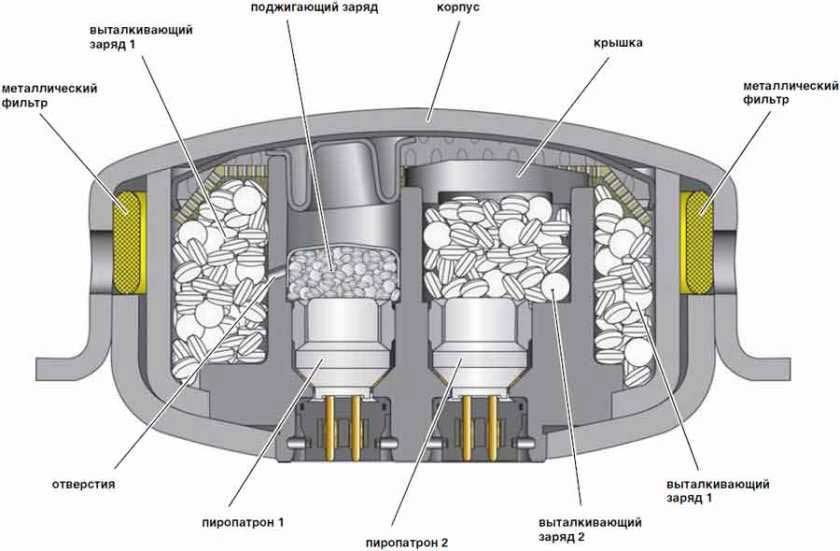

Конструкция AirBag не такая уж и сложная. Состоит она из пиропатрона с подушкой, блока управления и датчиков удара.

Датчики расположены по периметру авто и отвечают за раскрытие той или иной подушки.

То есть, для фронтальных AirBag датчик расположены в передней части, а для боковых – в дверях.

К примеру, при лобовом столкновении датчики получают усилие от удара, и передают сигнал на управляемый блок.

При этом боковые датчики усилия не получат, а значит, и сигнала не передадут.

Это еще одна мера безопасности – при столкновении раскроются только те AirBag, датчики которых восприняли удар, остальные подушки не раскроются.

От блока управления сигнал перейдет на необходимые пиропатроны.

При поступлении этого сигнала внутри пиропатрона произойдет химическая реакция, которая будет сопровождаться выделением большого количества газа, им и наполнится подушка, представляющая собой тканевый мешок с отверстиями.

Отверстия эти нужны для того, чтобы после наполнения подушка быстро сдулась.

Сделано это для того, что AirBag нужен только в первые секунды удара для принятия тела человека. Дальнейшее ее нахождение в наполненном состоянии не нужно, чтобы она не затрудняла возможность выбраться из авто.

Срабатывание подушки – только одноразовое. Если она уже была использована, нужно будет заменять пиропатрон, и восстанавливать работоспособность системы.

Что делать, если горит лампочка подушки безопасности

Как было отмечено ранее, система SRS каждый раз при зажигании проверяет состояние всех элементов. Если при диагностике выявляется та или иная проблема, система сохраняет код ошибки. Он необходим для того, чтобы установить вид неисправности и убрать ее. Для этого не обязательно обращаться к специалистам. Сначала можно попробовать сделать все своими руками.

  • Начать нужно с самого легкого – проверить аккумулятор и подключение клемм, а также вспомнить дату последней замены батареи. Может уже пора купить новую?
  • Если машину только что вымыли, стоит исключить попадание влаги в системы. В случае подтверждения этой догадки, можно не волноваться. Вода испарится, и проблема исчезнет.
  • Требуется дополнительно проверить подключение разъемов и состояние проводки, если недавно датчик натяжения ремня безопасности отключали или самостоятельно меняли его детали.

Если после всех этих действий и даже после замены подушки безопасности лампочка по-прежнему горит, лучше продолжить поиск проблемы, подключив к этому профессионалов. Но неполадки будут устранены гораздо быстрее, если предварительно вы сами исключите основные возможные причины.

При дорожно-транспортном происшествии обычно срабатывают определенные узлы системы ПБ. Если этого не происходит, вероятнее всего прерван контакт с одним или несколькими электронными устройствами. Так, в «Пежо 307», к примеру, основные системы расположены в совершенно разных местах:

  • Блок управления системой безопасности обычно можно найти в центральной консоли. Он имеет лишь цифровую подпись. Поэтому чтобы выяснить, точно ли это то самое, что вы ищете, нужно вбить номер блока в поисковую систему.
  • Датчиков удара в этой модели «Пежо» четыре. Лампочка будет гореть, даже если один из них перестанет функционировать. При этом сама система, скорее всего, будет работать в прежнем режиме.
  • Пиропатроны преднатяжителей безопасности. Они требуются для того, чтобы при ударе ремни были жестко зафиксированы.
  • Задние, передние и боковые подушки безопасности.
  • Выключатель SRS.

Подушки безопасности водителя и пиропатроны преднатяжителей ремней срабатывают при любом лобовом столкновении.

Подушки безопасности пассажира срабатывают только в той ситуации, когда человек занимает свое место. Его присутствие мониторит специальный датчик. Он находится под пассажирским креслом.

После того как однажды подушки и преднатяжители уже сработали, нужно поменять ПБ и пиропатроны на новые. Иначе система не будет функционировать, а в автомобиле будет просто небезопасно.

Подушку безопасности, которая находится в рулевом колесе, заменить гораздо сложнее.

Рекомендуем

«Горит лампочка аккумулятора: причины и последствия» Подробнее Сегодня одна ПБ обходится минимум в 4 тысячи рублей. По этой причине часто устанавливают эмулятор подушки безопасности – резистор на 2,2 Ом. Он размещается параллельно разъему пиропатрона.

Последний, по сути, представляет собой взрыватель и считается главным исполнительным механизмом ПБ. Когда на него поступает напряжение, спираль тут же нагревается, поджигая сам пиропатрон. В процессе горения выделяются газы, которые и наполняют ПБ. Пиропатрон преднатяжителей ремней – механический. Если используется резистор номиналом 2,2 Ом, он создает иллюзию того, что нить накала в рабочем состоянии.

Если система пассивной безопасности не работала и при покупке машины, а какая именно подушка уже срабатывала, вы не знаете, без компьютерной диагностики не обойтись. Только с ее помощью удастся определить подушки и преднатяжители ремней, которые нужно менять.

При продаже авто некоторые стараются полностью избавиться от данных о ДТП, хотя во многих странах это запрещено. Для удаления информации в блоке управления системой ПБ убирают сведения об ударах.

Для этого существуют специальные программы и технические средства. Ими и пользуются мастера, стирая и заново заполняя память микросхемы из блока SRS.

Находящиеся в машине люди будут в безопасности, если все узлы транспортного средства полностью исправны. Причем когда лампочка горит, это вовсе не говорит о том, что система подушек неработоспособна. Определить, есть ли в SRS неисправные элементы, и исправить положение, можно лишь после диагностики.

Если планируются какие-то работы, касающиеся системы безопасности подушек, сначала нужно отключить Airbag. Для этого есть переключатель ON/OFF.

Однако найти его можно не во всех моделях авто. Если переключатель отсутствует, придется отключать клеммы аккумулятора. Это необходимо для того, что в ходе работ подушки случайно не сработали. Иначе их замена и восстановление салона обойдутся в приличную сумму.
