Как проверить соленоид АКПП: на что обратить внимание

Типы соленоидов

Электрические соленоиды

В современных коробках автоматах используется несколько типов соленоидов. Впервые данные электрические клапаны стали использоваться американскими автопризводителями ещё в восьмидесятых годах прошлого века. По сути, они представляли собой специально открывающий и закрывающей клапан, который стоял в канале, по которому масляный насос гонит рабочую жидкость в систему. По сути, такие соленоиды имели два положения Открытое и Закрытое.

Соленоиды Volvo

На смену таким электрическим клапанам пришли соленоиды, которые были разработаны шведским автопроизводителем компанией Volvo. Подобные конструкции имели специальный толкающий сердечник и встроенный шариковый металлический клапан. Клапан позволял открывать или же закрывать масляный канал. Несмотря на свою эффективность работы подобная конструкция не получила должного распространения. Проблема заключалась в сложной конструкции, которая достаточно часто выходила из строя.

Трехканальные соленоиды

В скором времени должное распространение получили специальные трёхканальные соленоиды, которые позволяли с лёгкостью регулировать давлений системе и направлять масло к подвижным элементам или же в систему охлаждения. Тщательно продуманная конструкция таких трёхканальных соленоидов отличалась надёжностью и долговечностью.

Интеллектуальные соленоиды

В середине девяностых годов появились интеллектуальные соленоиды, которые позволяли оптимальным образом управлять работой гидроблока. Большой популярностью стали пользоваться соленоиды-регуляторы, которые использовали принцип вентиля и позволяли не просто перекрывать или же открывать канал для движения масла, но и открываться на определенную величину, что позволяло регулировать объем перекачиваемого масла. Открытие клапана осуществлялось по сечению в штоке, а управление осуществлялось от центрального компьютера, который направлял импульсный ток к магнитному сердечнику соленоида. Одновременно с изменением принципа работы инженеры ведущих мировых автопроизводителей модернизировали конструкцию электрических клапанов, что позволило сделать трех, четырех и пятиканальные соленоиды. Сама конструкция существенно упростилась, что в свою очередь положительно сказалось на надежности. Гидроблок стал служить намного дольше, а выходы его из строя по причине поломок соленоидов стали редкостью. Была фактически полностью решена проблема износа каналов гидроплиты, которая являлась одной из основных причин поломок автоматических коробок передач.

Соленоиды принято классифицировать по их назначению. Наибольшее распространение получили два типа электрических клапанов – EPC и ТСС. Первые отвечают за работу главного подающего канала и канала, по которому масло движется в маслосборник. Соленоид типа ТСС отвечает за блокировку гидротрансформатора и обеспечивает возможность увеличения объема подачи масла в коробку передач.

Виды соленоидов

Как стало ясно из предыдущего пункта статьи, управление АКПП без соленоидов представить сложно. В зависимости от того, по какому принципу работают данные механизмы, принято выделять несколько поколений установок. На сегодняшний день выделяются три основных вида соленоидов:

• Первый – стандартный электромеханический клапан, работающий по принципу «полностью отрыть канал подачи масла или же полностью закрыть его». Соответственно, при открытом положении такого соленоида по каналу гидроблока свободно протекает трансмиссионная жидкость, а при закрытом — масло не течёт;
• Второй – соленоид, представленный электромагнитным клапаном. Такие механизмы одно время были очень популярны в сфере автомобилестроения, так как могли точно организовать работу АКПП. Несмотря на это, низкая надёжность электромагнитных соленоидов сильно подорвала их популярность, поэтому в масштабном автомобилестроении они практически не используются. Главная фишка данных устройств заключается в том, что стержень может не только полностью открыть или закрыть канал подачи масла, но и сделать это частично, мягко регулируя подачу трансмиссионной жидкости;
• Третий – соленоид, представленный усовершенствованным электромагнитным клапаном. Данный механизм имеет в своей конструкции не просто запирающий/открывающий канал стержень, а тонко работающий гидравлический клапан. Работа подобных соленоидов основана на том, что контроль движения масла осуществляется при помощи шарового клапана. По сути, такое устройство позволяет организовать тонкую настройку работы АКПП, но при этом является заметно надёжней второго типа соленоидов, поэтому во время своего появления получило широкое применение. Более того, новейшие соленоиды имеют в конструкции фильтрующий элемент, который при пропускании через него трансмиссионной жидкости отсеивает лишний мусор и существенно продлевает срок службы коробки.

С течением времени конструкция автомата становилась всё более и более сложной, поэтому усложнялись и принципы работы соленоидов АКПП, из-за чего они подвергались усиленной модернизации. Основные совершенствования касались того, чтобы переложить на клапан дополнительные функции по типу сброса давления в конкретном блоке сцепления коробки или заблокировать муфту гидротрансформатора.

Типы соленоидов в современных коробках

Идеи автомобильных инженеров позволили достичь подобных задач. Теперь многочисленные типы соленоидов не только отвечают за переключение передач, но и тонко управляют режимами работы АКПП. Сегодня стандартный автомат имеет в конструкции 6 типов соленоидов:

• Соленоид EPC-формации или клапан линейного давления. Данный соленоид является важнейшим в конструкции АКПП и всегда стоит в гидроблоке первым. Основной функцией линейного соленоида является контроль подачи масла в конкретный канал. Нагрузка на данный механизм высока, поэтому он ломается чаще всего и подлежит первоочередной проверке;
• Соленоид TCC-формации или клапан, блокирующий муфту гидротрансформатора. Данное устройство, как правило, включается при работе мотора на высоких оборотах и частично отвечает за повышение КПД мотора. При «слабой» езде этот соленоид не работает;
• Соленоид Shift-формации или клапан-шифтовик. Располагается за линейным клапаном, имеет сложную структуру и выполняет важнейшую функцию всего гидроблока – переключает передачи посредством отточенной подачи трансмиссионной жидкости по соответствующим каналам;
• Управляющий соленоид. Пожалуй, наиболее простое устройство во всём гидроблоке, ибо имеет лишь одну несложную функцию – контроль за работой всех остальных соленоидов. Функционирование управляющего клапана очень схоже с тем, как работает транзистор любой микросхемы;
• Соленоид проскальзывания. Подобный клапан организует плавность перехода с одной передачи на другую, то есть, переводя работу автомата в режим проскальзывания;
• Соленоид охлаждения. Этот же механизм пускает нагретое масло АКПП в отделы охлаждения, что необходимо для стабильной работы коробки.

С этим читают

• Соленоидный электромагнитный клапан: где используется + виды и принцип работы
• Таблицы удельной теплоемкости веществ (газов, жидкостей и др.)
• Диагностика акпп: что, где, когда
• Ремонт автоматической коробки передач как альтернатива покупки новой акпп: стоимость, плюсы и минусы
• Клапан egr
• Ускорение
• Система вентиляции картера двигателя: устройство, принцип работы, основные неисправности
• Разница между реальным и идеальным газом
• После прогрева двигателя загорается лампочка давления масла
• Ширина колесных дисков

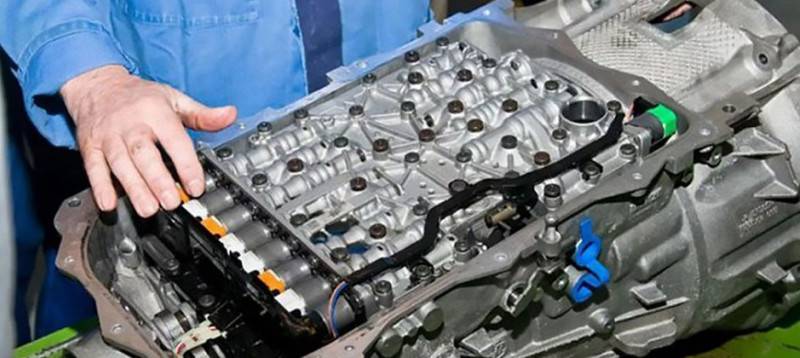

Где находятся

Как проверить эбу на работоспособность без машины Соленоиды располагаются в клапанной плите гидроблока. Устройство устанавливается в посадочное место, и фиксируется прижимной пружиной или болтом. С внешней части к штекеру катушки подсоединяется шлейф электропроводки, идущей от ЭБУ.

Гидроблок, в зависимости от конструкции коробки, может находиться снизу автомобиля или сбоку около колеса. Чтобы добраться до соленоидов, нужно снять масляный поддон. Определить где какой клапан гидроблока находится, можно по цвету проводки, например, в АКПП JF405E Дэу Матиз EPS подключен коричневым проводом, а электроклапан блокировки — синим.

Рабочий цикл соленоида

Другим более практичным способом уменьшения тепла, выделяемого катушкой соленоидов, является использование «прерывистого рабочего цикла». Прерывистый рабочий цикл означает, что катушка многократно переключается «ВКЛ» и «ВЫКЛ» на подходящей частоте, чтобы активировать механизм плунжера, но не дать ему обесточиться во время периода ВЫКЛ. Прерывистое переключение рабочего цикла является очень эффективным способом уменьшения общей мощности, потребляемой катушкой.

Рабочий цикл (% ED) соленоида — это часть времени «ВКЛ», когда на электромагнит подается напряжение, и это отношение времени «ВКЛ» к общему времени «ВКЛ» и «ВЫКЛ» для одного полного цикла операций. Другими словами, время цикла равно времени включения плюс время выключения. Рабочий цикл выражается в процентах, например:

Будет интересно Что такое подстроечный резистор: описание устройства и область его применения

Затем, если соленоид включен или включен на 30 секунд, а затем выключен на 90 секунд перед повторным включением, один полный цикл, общее время цикла включения / выключения составит 120 секунд, (30 + 90) поэтому рабочий цикл соленоидов будет рассчитываться как 30/120 сек или 25%. Это означает, что вы можете определить максимальное время включения соленоидов, если вам известны значения рабочего цикла и времени выключения.

Например, время выключения равно 15 секундам, рабочий цикл равен 40%, поэтому время включения равно 10 секундам. Соленоид с номинальным рабочим циклом 100% означает, что он имеет постоянное номинальное напряжение и поэтому может быть оставлен включенным или постоянно включен без перегрева или повреждения. В этом уроке о соленоидах мы рассматривали как линейный соленоид, так и вращающийся соленоид как электромеханический привод, который можно использовать в качестве выходного устройства для управления физическим процессом. В следующем уроке мы продолжим рассмотрение устройств вывода, называемых исполнительными механизмами, и устройства, которое снова преобразует электрический сигнал в соответствующее вращательное движение, используя электромагнетизм. Тип устройства вывода, которое мы рассмотрим в следующем уроке — это двигатель постоянного тока.

Материал по теме: Что такое реле времени.

Соленоид в упаковке

Из чего же, из чего же сделаны коробки-автомат

Итак, классическая АКПП состоит из:

• гидротрансформатора. Состоит из насосного и турбинного колес, реактора;
• масляного насоса;
• планетарного редуктора. В конструкции шестерни, наборы муфт и фрикционы;
• электронной системы управления – датчики, гидроблок (соленоиды + золотники-распределители), рычаг селектора.

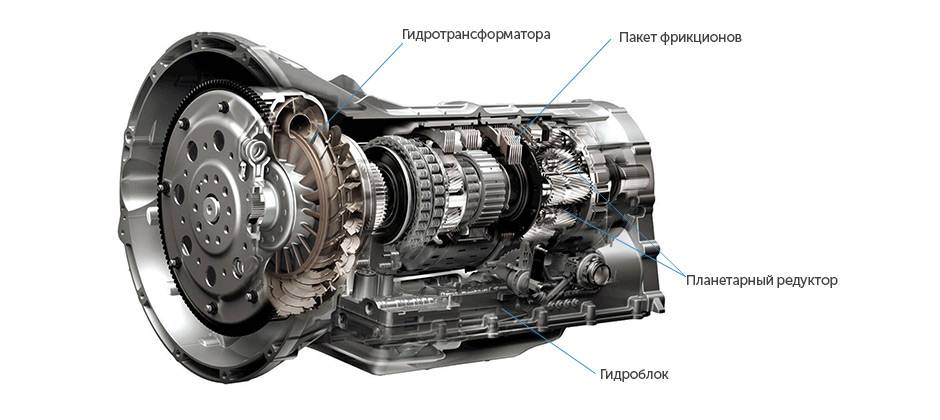

Устройство АКПП

Это основные элементы и они всегда одинаковые.

Гидротрансформатор — в АКПП выполняет функцию сцепления: передает и увеличивает крутящий момент от двигателя к планетарному редуктору и кратковременно отсоединяет трансмиссию от двигателя, чтобы переключилась передача.

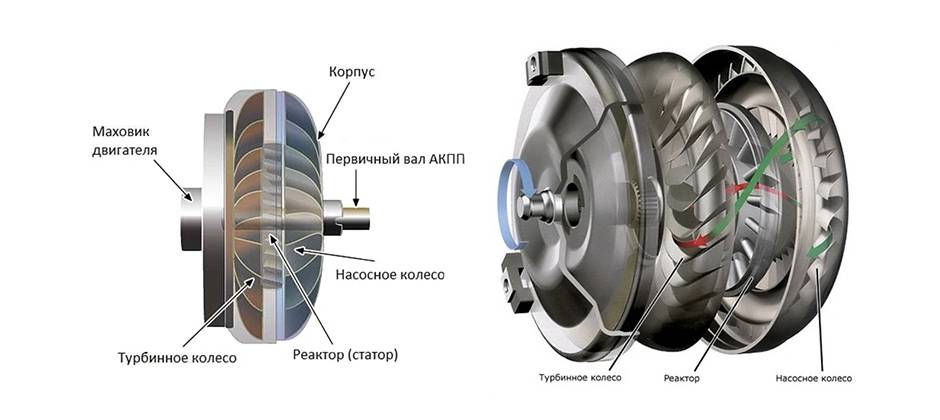

Гидротрансформатор, схема

Насосное колесо соединено с коленвалом двигателя, а турбинное колесо – с планетарным редуктором через вал. Между колесами расположен реактор. Колеса и реактор оснащены лопастями определенной формы  Все элементы гидротрансформатора собраны в одном корпусе, который заполнен жидкостью ATF.

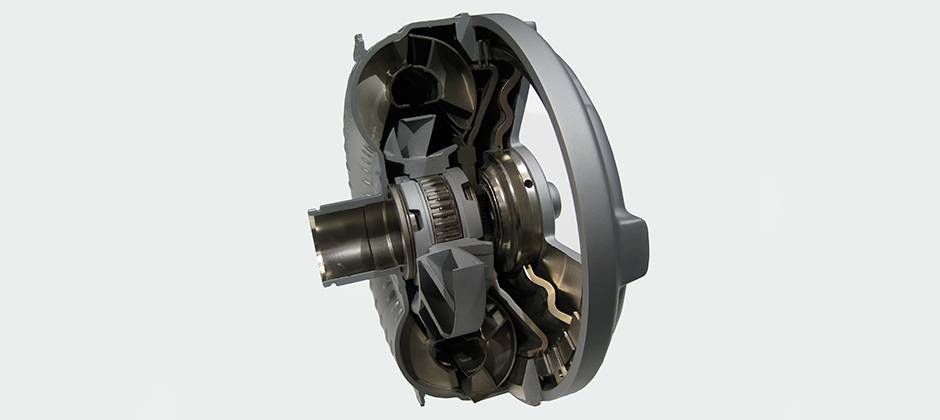

Гидротрансформатор

Планетарный редуктор. Состоит из нескольких планетарных передач.

Каждая планетарная передача состоит из солнечной шестерни, водила с шестернями-сателлитами и коронной шестерни.

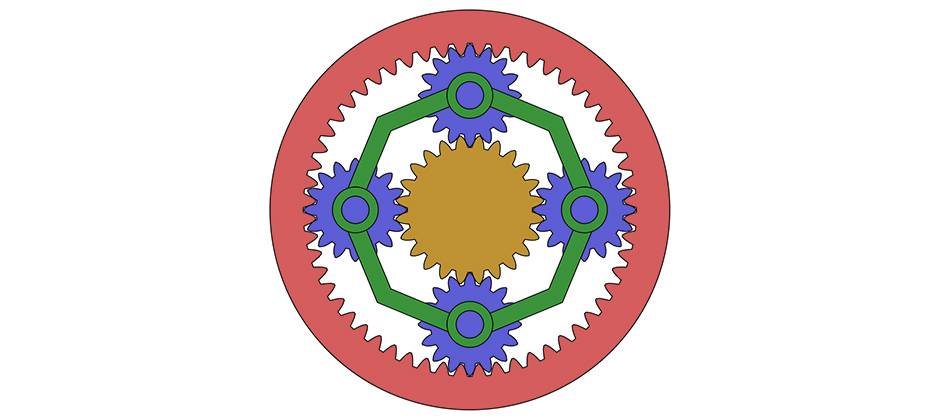

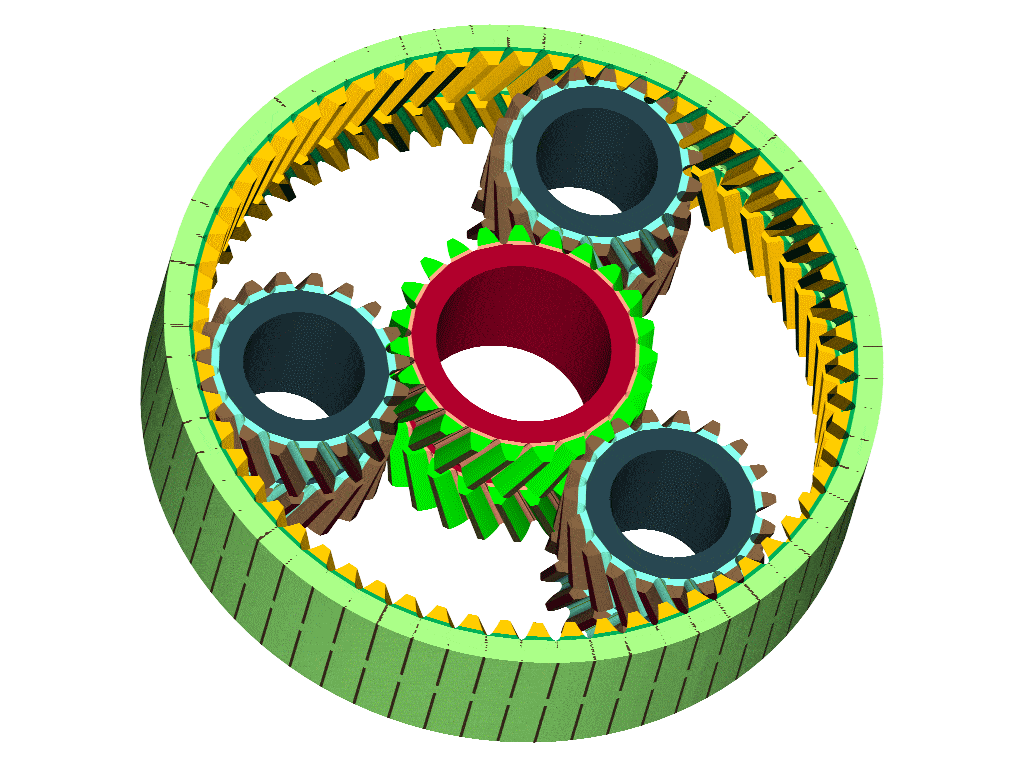

Планетарная передача

Любой элемент планетарной передачи может вращаться или блокироваться (как мы писали выше, вращение передается от гидротрансформатора).

Схема работы планетарной передачи

Чтобы переключить определенную передачу (первую, вторую, заднюю и т.д.), нужно заблокировать один или несколько элементов планетарки. Для этого используются фрикционные муфты и тормоза. Подвижность муфт и тормозов регулируется через поршни давлением рабочей жидкости ATF.

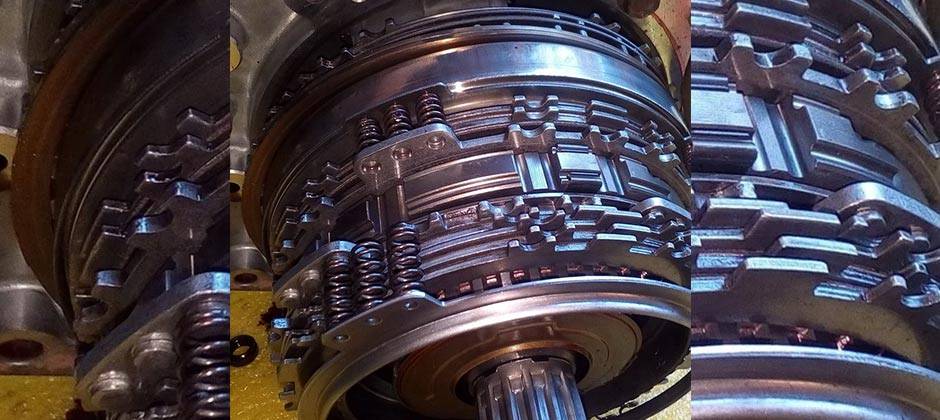

Фрикционные диски (муфта)

Расположение фрикционов в АКПП

Электронная система управления. Точнее, электрогидравлическая, т.к. для непосредственного переключения передач (включения/выключения муфт и тормозных лент) и блокировки ГДТ используется гидравлика, а для регулировки потоков рабочей жидкости – электроника.

Система состоит из:

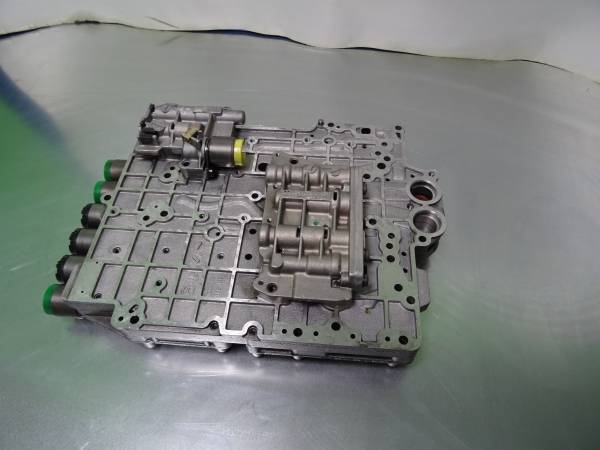

гидроблока. Представляет собой металлическую плиту с множеством каналов, в которых установлены электромагнитные клапаны (соленоиды) и датчики. По сути, гидроблок управляет работой АКПП на основании данных, полученных от ЭБУ. Пропускает жидкость по каналам к механическим элементам коробки – муфтам и тормозам;

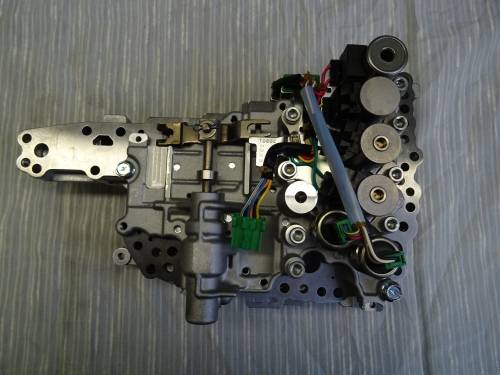

Гидроблок

• датчиков – частоты вращения на входе и выходе коробки, температуры жидкости, положения рычага селектора, положения педали газа. Также блок управления АКПП использует данные с блока управления двигателем;
• рычага селектора;
• ЭБУ – считывает данные датчиков и определяет логику переключения передач в соответствии с программой.

Всегда в наличии

Марка автомобиля	Тип АКПП	Примечание	Фотография	Стоимость
Audi	DL501/0B5			40000 р
Audi	0AM/DSG7			18000 р
Audi	01J			24000 р
Audi	09K/09G/09M TF 60SN/TF 61SN	Сепаратор : Е0,Е1     А6,А7		37000 р
Audi	09 D TR 60SN	Сепаратор : B5, B6, B7, G1, C1, A5, D1		40000 р
Audi	5HP19 01 V	Старого образца с датчиком скорости		23000 р
Audi	5HP19 01 V	Нового образца без датчика скорости		23000 р
Audi	5HP24			26000 р
Audi	6НР19 09 L	Без соленоидов		30000 р
Audi	6НР26 09 Е	Без соленоидов		30000 р
Audi	01M, 01N, 01P			19000 р
BMW  1, 3, 5, X 3, Z4	6L45 6L50	Без соленоидов		26000 р
BMW 7, X5	5HP24 A5S 440Z			26000 р
BMW	6НР28	Без соленоидов		34000 р
BMW	6НР21			34000 р
Cadillac SRX	6L50	Без соленоидов		26000 р
Cadillac Escalade	6L80	Без соленоидов		26000 р
Chevrolet Captiva	55-50SN 55-51SN			27000 р
Chevrolet / GMC	4L60E 4L65E	Кроме HUMMER H		18000 р
Dodge Caliber	CVT JF011E	Без степ-мотора		25000 р
Ford	4F27			18000 р
Ford Escape, Mondeo, Contour	CD4E	Без соленоидов		18000 р
Ford Galaxy, Mondeo, Fusion, S-Max	TF 81SC AF 21			35000 р
Hyundai Santa FE, Sonata, Tucson	A6LF1/2/3			23000 р
Hyundai Santa FE, Elantra, Grandeur, I30, Sonata	A6MF1/2			23000 р
Hyundai Avante HD/MD, Elantra	A6GF1			23000 р
Infiniti	JR710/711			34000 р
Infiniti	RE5R05	Без электронного модуля и соленоидов		30000 р
Jaguar S-Type, XF, XJ, XK	6HP26	Без соленоидов		30000 р
Jeep Compass, Liberty	CVT JF011E	Без степ-мотора		25000 р
Kia Sorento, Sportage	A6LF1/2/3			23000 р
Kia Forte, Grand Carnival, K5, K7, Optima, Sorento, Sportage, Soul	A6MF1/2			23000 р
Kia Forte, Pride, Soul	A6GF1			23000 р
Land Rover Range Rover	6HP28	Без соленоидов		34000 р
Land Rover Range Rover	5HP24			26000 р
Land Rover Range Rover Discovery	6НР26	Без соленоидов		30000 р
Land Rover Freelander	TF 81SC			35000 р
Lexus LX 570	AB60F			40000 р
Lexus GS, LS, SC	A650E			30000 р
Lexus  GX, LX	А750Е			40000 р
Lexus	A760			40000 р
Lexus	A960			40000 р
Lexus RX 300	U140E/F			23000 р
Lexus	U150E/F			27000 р
Mazda	FNR5			19000 р
Mazda	4F27			19000 р
Mazda 6  CX7, CX 9	TF 80SC AW 6AX-EL			35000 р
Mercedes Benz Vito	4НР20			20000 р
Mercedes Benz	722.9	Без электронной платы		30000 р
Mitsubishi	V4A51			18000 р
Mitsubishi Lancer, Outlander	CVT JF011E	Без степ-мотора		25000 р
Mitsubishi Pajero, Montero	V5A51			18000 р
Nissan	RE4F03A			18000 р
Nissan	RE4F04A			18000 р
Nissan	V4A51			18000 р
Nissan Murano, Tiana	RE0F09A/B JF010E	Без степ-мотора		26000 р
Nissan X-Trail, Qashqai, Tiana	CVT JF011E	Без степ-мотора		25000 р
Nissan	RE5R05A	Без электронного модуля и соленоидов		30000 р
Peugeot 607	4НР20			20000 р
Peugeot	DP0			15000 р
Porsche Cayenne	09D TR 60SN	Сепараторы : B5, B6, B7, G1, C1, A5, D1		40000 р
Saab 9.3, 9.5	55-50SN AF 33-5			25000 р
Saab 9.3	TF 80SC AF 40/6			35000 р
Skoda	0AM/DSG7			18000 р
SSang Yong	BTR78			40000 р
SSangYong Action	BTR M11			40000 р
Toyota	AB60F			40000 р
Toyota	A760			40000 р
Toyota	U140E/F U241E			23000 р
Toyota Camry, Matrix	U250E			27000 р
Toyota Avensis, Celica, Corolla	U340			18000 р
Toyota Camry, Avalon	U660E			29000 р
Volvo	55-51SN 55-50SN			27000 р
Volvo	TF-70	Гидроблок нового образца		35000 р
Volkswagen	01M, 01N, 01P			19000 р
Volkswagen	0AM/DSG7			18000 р
Volkswagen	09K/09G/09M TF60SN/TF61SN	Сепараторы : Е0, Е1, А6, А7		37000 р
Volkswagen	09 D TR 60SN	Сепараторы : B5, B6, B7, G1, C1, A5, D1		40000 р
Volkswagen	5HP19 01 V	Старого образца с датчиком скорости		23000 р
Volkswagen	5HP19 01 V	Нового образца без датчика скорости		23000 р
Volkswagen	5HP24			26000 р
Volkswagen	6НР19 09 L	Без соленоидов		30000 р
Volkswagen	6НР26 09 Е	Без соленоидов		30000 р

Характерные неисправности

Большую и ключевую роль в длительной работоспособности соленоида играет качество самого используемого трансмиссионного масла. Не обязательно покупать самые дорогие соленоиды при их замене, если параллельно в АКПП будет заливаться низкосортная смазка.

Поэтому большинство неисправностей связаны именно с качеством масла. Можно выделить несколько характерных и наиболее часто встречающихся проблем.

1. Ломаются и заклинивают соленоиды зачастую из-за нагара, который образуется в результате износа различных элементов, расходников и узлов автоматической коробки. Эта бумажная, алюминиевая, стальная и бронзовая пыль от нагара засоряет элемент, не позволяя ему нормально работать. Причём пока масло холодное, соленоид хорошо справляется со своими функциями, но после прогрева начинает тормозить. Чтобы решить эту проблему, необходимо выполнить процедуру полоскания соленоида. Для этих целей используются специальные промывки, растворители и очистители. Также эффективно помогает справиться с нагаром очистка переменным током и растворителем.
2. Протечки. Они возникают как результат износа или поломки манифольдов, плунжеров и иных элементов. Когда в конструкции используются PWM соленоиды, один из них может ослабнуть. Эту информацию считывает блок управления, воспринимает ослабленный соленоид как неисправность, в результате чего его нагрузка перераспределяется на другие соленоиды, что вызывает определённую перегрузку. Такая разгрузка позволяет немного продлить срок службы. Но всё равно под действием напряжения и горячего масла старый соленоид начинает выходить из строя, и вскоре его требуется полностью менять. Перераспределяя нагрузку, перегружаются остальные соленоиды, и вскоре уже они выходят из строя. То есть поломка одного устройства запускает цепную реакцию.
3. Также часто автомобилист может столкнуться с проблемой снижения упругости на пружине, трещинами в корпусе, а также снижением сопротивления на обмотке. Чаще всего поломка соленоида происходит по причине износа компонентов. Здесь основной акцент делятся на плунжерах, шариках, манифольде, клапанах и втулках. Плунжер может засориться стружкой от изношенных деталей и смазочного масла. Сначала возникают сложности с переключением, соленоид начинает клинить. Постепенно возрастает количество нагара, что приводит к поломкам клапанов и втулок.

Важно учитывать, что даже самые надёжные соленоиды рано или поздно выходят из строя. Исследования наглядно показывают, что наиболее устойчивые элементы могут прослужить до 400 тысяч километров пробега

Но в большинстве случаев цифры куда более скромные.

Стоит заметить и тот факт, что разработчики существенно упростили конструкцию современных соленоидов, если сравнивать с предшественниками. Если раньше для изготовления гидроблока применяли исключительно чугун, то теперь для этих целей используют алюминий.

Но нынешние соленоиды стали куда требовательнее к качеству масла, используемого для автоматических коробок передач. Ранее в АКПП заливали всевозможные низкокачественные жидкости, характеристик которых всё равно хватало для нормальной работы соленоида. Теперь же, если залить плохую смазку, соленоид начнёт быстро клинить и в итоге выйдет из строя.

Основная задача автовладельца заключается в своевременной замене масла. И хотя многие автопроизводители утверждают о том, что трансмиссионная жидкость для их АКПП заливается на весь эксплуатационный срок, это не соответствует действительности.

Постепенно масло будет накапливать в себе частицы от изношенных деталей. Чем их больше, чем выше абразивные свойства у смазки. В результате жидкость, предназначенная для смазки и продления срока службы элементов АКПП, начинает воздействовать как наждачная бумага, постепенно разрушая конструкцию изнутри. Как и все остальные детали, страдают и сами соленоиды, поскольку они крайне требовательные к качеству и чистоте трансмиссионного масла.

Для чего нужны соленоиды в АКПП

Блок соленоидов в АКПП открывают и закрывают каналы в гидроплите для прохода ATF масла к узлам коробки. Происходит это следующим образом:

1. Когда нужно переключить передачу, электронный блок ЭБУ подаёт управляющий импульс на масляный насос и определённые соленоиды типа Shift.
2. Насос создаёт давление. Жидкость поступает в гидроблок.
3. Напряжение на электроклапане создаёт магнитное поле в обмотке катушки. Под действием магнитных сил стержень — плунжер — перемещается, открывая канал для тока масла. Параллельно работает другой соленоид, снимая давление в предыдущей передаче.
4. ATF проходит по каналу гидроплиты к поршню. Под давлением жидкости поршень сжимает фрикционные диски, которые тормозят зубчатую передачу в планетарном механизме.
5. ЭБУ получает сигнал об успешном переключении скорости и снимает подачу тока.
6. Магнитное поле в катушке разрушается, и плунжер под действием пружины возвращается на место, закрывая канал.

Помимо переключения передач электроклапаны отвечают за блокировку гидротрансформатора АКПП. Их называют TCC — Torque Converter Clutch. В современных конструкциях муфта блокировки подключается со 2 передачи, чтобы уменьшить потери мощности и усилить разгон. При этом масло в гидротрансформаторе быстрее нагревается и загрязняется фрикционной пылью.

Для чего ещё нужны соленоиды в АКПП:

• контролировать и распределять общий поток ATF по каналам гидроплиты(катушка линейного давления EPC);
• создавать «мягкое» переключение с «проскальзыванием»;
• регулировать, подобно термостату,охлаждение масла через радиатор.

Вместе с развитием электронно-управляющей системы АКПП, расширилась функциональность электромагнитных клапанов. Изначально катушки работали по принципу «открыть— закрыть». Позднее появились новые конструкции с возможностью регулировки потока и переключения между 3, 4 или 5 каналами.

Проверка и замена соленоидов

Гидротрансформатор акпп: фото, принцип работы, неисправности, замена гидротрансформатора акпп

Некоторые автовладельцы сами хотят разобраться в том, как можно проверить соленоиды в АКПП на работоспособность. Тут нужно быть внимательным. В определённых случаях работу над устранением неисправностей лучше доверить специалистам.

Но для начала следует понять, что с соленоидом возникли проблемы, и там действительно требуется определённое вмешательства.

Есть несколько характерных признаков износа и поломки соленоидов в АКПП. Они проявляются в виде:

• ударов;
• толчков;
• перехода АКПП в аварийный режим;
• рывков при переключении передачи.

Как только вы заметили при управлении своим транспортным средством с коробкой автомат, что переключение скоростей осуществляется с толчками, это весомый аргумент для проверки блока соленоидов.

Если давление снизится и окажется недостаточным, работа АКПП может осуществляться всухую. Это значительно приблизит момент износа втулок. Параллельно появятся вибрации, способные нанести непоправимый урон автоматической трансмиссии, включая поломки, несовместимые с ремонтом. Только полная замена АКПП.

Чтобы проверить состояние соленоида, достаточно воспользоваться обычным омметром или мультиметром в соответствующем режиме. Выполняется проверка на сопротивление, для чего на контакт клапана следует подать напряжение, равное 12 В. Если с соленоидом всё хорошо, при подаче напряжения вы услышите характерный щелчок. Если реакции не происходит, он засорился или вышел из строя.

Поочерёдно проверив каждый из соленоидов, можно легко своими руками определить проблемный элемент, и далее заменить его, если невозможно восстановить работоспособность путём промывки.

Чтобы прочистить соленоид, можно воспользоваться сжатым воздухом. Воздух под давлением подаётся через соленоид. Если элемент пропустит воздух, то соленоид можно использовать повторно. Если же нет, тогда поможет только его замена.

Ремонту подлежат далеко не все компоненты масляной системы АКПП. Потому рекомендуется заранее узнать, какие соленоиды используются в автомобиле, и является ли их конструкция разборной. Подавляющее большинство современных соленоидов неразборные. Восстановление их работоспособности возможно только с помощью продувки или ультразвукового воздействия.

Если на вашей автоматической коробке переключения передач применяется разборная конструкция соленоида, то здесь замене подлежит сама обмотка. Деталь можно промыть в бензине или другом очистителе, затем просушить и собрать обратно. Если проверка на работоспособность восстановленной детали прошла успешно, она возвращается обратно в соленоидный блок.

Полностью заменить соленоид не сложно, когда проверка показала полный выход из строя. Для этого потребуется свериться с руководством по эксплуатации к своей машине, отыскать на АКПП соленоидный блок, снять его и извлечь неисправный компонент. Далее, будучи предельно аккуратным и внимательным, на откреплённом от автоматической коробки гидроблоке отключается от питания соленоид и убирается. На его место устанавливается аналогичный элемент, соответствует типу коробки передач. Обязательно следует использовать новую прокладку под соленоид. Обычно прокладка идёт в комплекте с деталью.

Если вы не хотите покупать новый соленоид, поскольку думаете восстановить старый, тут следует отталкиваться от конкретного типа детали. Более старые соленоиды легко проверяются на сопротивление, промываются и очищаются своими руками. Современные разработки стали деликатнее и нежнее, к ним требуется несколько иной подход. Оптимально в такой ситуации обратиться в сервисный центр, где проведут компьютерную диагностику. После проверки удастся считать код ошибки электронного блока. По коду мастера расшифровывают, что конкретно произошло с соленоидом, можно ли его восстановить или лучше поменять.

Соленоиды выполняют важную роль в работе автоматической коробки передач. Потому крайне необходимо внимательно относиться к работе АКПП, прислушиваться к процессу автоматического переключения скоростей, если появляются подозрения на неисправности.

Вышедший из строя соленоид имеет характерные признаки поломки и износа, что позволяет внимательному водителю вовремя обнаружить неисправность и принять соответствующие меры по их устранению. Оттягивать очистку или замену соленоида не стоит, поскольку игнорирование проблемы может привести к ещё более серьёзным негативным последствиям для вашего автомобиля и автоматической коробки переключения передач в частности.

Описание характерных поломок соленоидов

Чаще всего электромагнитные клапаны страдают от использования некачественного смазочного материала. Элементы соленоида покрываются налетом накоксованного масла. Наступает момент, когда подвижный шток окончательно заклинивает в одном положении.

Если произошло залипание сердечника в одном соленоиде, это означает что все клапаны, входящие в гидравлический блок АКПП тоже скоро заклинят. В этом случае рекомендуется менять все соленоиды АКПП одновременно. При этом необходимо также произвести полную замену смазочной жидкости на высококачественное масло. Марка смазочного материала выбирается в соответствии с рекомендациями автопроизводителя, изложенными в инструкции на данный автомобиль.

Электромагнитные клапаны ломаются также по причине сбоев в работе самого блока управления, который посылает электрические импульсы на соленоиды. Подобная проблема может быть выявлена только при проведении тщательной компьютерной диагностики автомобиля. Вышедший из строя управляющий блок ЭБУ не подлежит ремонту, его просто меняют на новый дорогостоящий экземпляр.

Заявленный срок службы соленоидов АКПП также является ограниченным во времени. Как и любой механизм, клапаны не работают бесконечно долго даже при соблюдении необходимых требований. Средняя продолжительность их эксплуатации приблизительно рассчитана на количество циклов, равное от 300 до 400 тысяч. При этом необходимо учитывать, что на длительность службы соленоидов существенное влияние оказывает не столько общий пробег автомобиля, сколько манера вождения автовладельца.

Если водитель практикует агрессивное вождение, часто нажимает на педаль газа и активно переключает передачи, магнитные клапаны АКПП потребуется менять намного раньше заявленного эксплуатационного срока.

Типичные проблемы

Соленоиды в АКПП ломаются чаще всего из-за пропускания перегретого и грязного масла. Стружка скапливается от «съедания» фрикционных накладок, истирания разбитых и трущихся узлов. Грязь осаждается на плунжере, и со временем он начинает клинить. Продукты износа истирают поверхность стержня, бронзовые втулки. Далее начинается износ деталей соленоидов:

• появляются трещины в корпусе;
• падает сопротивление;
• ослабляется пружина;
• деформируется и засоряется входное отверстие.

Если изменяется сопротивление соленоидов АКПП, «умные» ЭБУ перераспределяют потоки жидкости, чтобы «сохранить» ресурс стареющего клапана. При полном выходе соленоида из строя, компьютер сообщает код ошибки. Например, по системе OBD-II неисправность P0747 — «Повреждён соленоид давления».

Если нет питания, устройство перестаёт работать. Чаще всего ломаются самые напряжённо работающие клапаны: TCC и EPC. Чем чаще и сильнее водитель жмёт педали, тем больше нагрузка на детали АКПП, быстрее нагрев и износ масла.
