Проверка аккумулятора нагрузочной вилкой, таблицы показаний

Что такое нагрузочная вилка?

Устройство – вилка нагрузочная являет собой приспособление, которое должно достоверно показывать уровень заряда аккумуляторной батареи (проверять можно – двенадцати и двадцати четырех вольтовые). Также нужно отметить, что перед покупкой нового АКБ, лучше убедиться в исправности всех агрегатов машины:

  • возможна ли утечка тока;
  • уровень электролита;
  • заряд генератора;
  • попробуйте зарядить батарею;
  • почистить клеммы (часто окисляются).

Если с данным оборудованием все в порядке, значит может быть проблема в АКБ, нужно приступать к проверке вилкой. Пользоваться данным аппаратом довольно просто.

Нагрузочные вилки

Нагрузочная вилка – это прибор, предназначенный для проверки автомобильного аккумулятора. Самое простое исполнение включает в себя вольтметр и нагрузочное сопротивление, более сложное исполнение включает в себя еще амперметр и возможность реализации всевозможных измерений не только АКБ, но и всей электрической цепи автомобиля. Чаще всего встречается вот такой вариант нагрузочная вилка нв 01.

Металлический корпус на рукоятке со встроенным вольтметром и одной или несколькими нагрузочными спиралями. Толстый провод одной стороной подключен к «+» вольтметра, а на другой стороне закреплен зажим, обеспечивающий подключение нагрузочной вилки к клемме аккумулятора.

Минусовый электрод вольтметра соединен с металлическим штырем, расположенным на задней части корпуса.

Как же пользоваться нагрузочной вилкой и как проверить аккумулятор нагрузочной вилкой? Проверка аккумулятора нагрузочной вилкой производиться в два этапа. Сначала, Вам необходимо произвести замер напряжения на клеммах батареи, не подключая нагрузочные сопротивления. Чтобы произвести данную операцию Вам необходимо подождать 6-7 часов после того, как Вы заглушили автомобиль или же после того как на батарею перестал подаваться ток зарядки от зарядного устройства. Возьмите прибор, не подключая спирали, и соедините плюсовой зажим с плюсовой клеммой АКБ. После чего прикоснитесь минусовым штырем, расположенным на металлическом корпусе прибора отрицательной клеммы аккумулятора и следите за показаниями вольтметра. Итак, первый этап закончен. Отсоедините прибор. Если Вы выяснили, что Ваш аккумулятор заряжен на 100% можно смело переходить ко второму этапу – измерениям под нагрузкой. Теперь Вы должны подключить необходимую нагрузку и произвести те же самые манипуляции, что и на первом этапе. С той лишь разницей, что держать устройство нужно всего пять секунд и на пятой секунде снять измерения. Предупреждаем, что в момент касания штырем минусовой клеммы АКБ, работоспособная батарея будет немного “искрить”, не пугайтесь, ведь все дело в том, что Вы подключили к ней нагрузку, сравнимую с пусковым током двигателя.

Внимание! В момент измерений не трогайте руками штырь нагрузочной вилки, т.к. он может сильно нагреваться

Выдержите паузу в 3-5 минут. Проверьте: во время всех действий  пробки АКБ должны быть завернуты.

Если на втором этапе измерений, значение вольтметра больше 9.0 Вольт, то значит Ваша батарея в отличном состоянии. Если ниже 9.0 Вольт, Вам необходимо провести обслуживание и заряд АКБ, и произведите контрольный замер. Если и это не поможет, то новость неутешительная – аккумулятор придется заменить.

Будьте бдительны: частая проверка нагрузочной вилкой аккумулятора навредит общему состоянию Вашего АКБ, потому как создает нагрузку на аккумулятор.

Сейчас представлены различные виды нагрузочных вилок, мы же советуем Вам приобретать нагрузочные вилки нв-01, нагрузочные вилки нв-02, нагрузочные вилки нв-03 и нагрузочные вилки-04.

С помощью нагрузочной вилки можно проверить степень зарядки и состояние аккумулятора. Проверять следует каждый элемент батареи подсоединением нагрузочной вилки к его выводам. Проверка д.б. кратковременной.

Аккумуляторная батарея нормальна, если в течение 5 секунд напряжение на каждом из элементов не изменяется и составляет 1,7-1,8 В.

Если напряжение не изменяется в течение 5 сек, одинаково для всех элементов, но величина его находится в пределах 1,4-1,7 В, то необходимо произвести зарядку.

Если напряжение ниже 1,4 В, батарея неисправна.

Величина напряжения при измерении нагрузочной вилкой характеризует степень разрядки аккумулятора. Напряжение в диапазоне 1,4-1,5 В свидетельствует о 75%-ной разрядке аккумулятора в диапазоне 1,5-1,6 В – о 50%-ной разрядке, в диапазоне 1,6-1,7 В – о 25%-ной разрядке, в диапазоне 1,3-1,4 В – о 100%-ной разрядке или о неисправности элемента.

При отличии напряжения на 0,2 В для одного из элементов по отношению к другим элементам требуется зарядка или ремонт батареи.

Принцип действия и устройство

Основная функция этого инструмента заключается в контроле напряжения. Измерение производится как под нагрузкой, так и при разомкнутой цепи ЭДС. Если разобраться, что такое нагрузочная вилка технически, то она включает вольтметр, резистор, выполненный в виде спирали сопротивления, к которым подсоединены два щупа. Выглядит эта конструкция, как небольшой металлический короб с проводами и зажимами:


С помощью тестеров определяются и другие параметры. Их количество зависит от укомплектованности конкретного аппарата. Для чего нужна и какую информацию может дать нагрузочная вилка:

  • измерить выходное напряжение генератора, но не всегда;
  • проверить степень заряда;
  • определить как долго аккумулятор сохраняет резерв электроэнергии;
  • узнать ресурс АКБ;
  • выяснить есть ли замыкание между пластинами;
  • оценить сульфатацию пластин и другие второстепенные параметры состояния источника питания.

Зажимы позволяют подключить прибор к клеммам автомобильной батареи или другим элементам электрической цепи. Принцип работы аппаратов, укомплектованных амперметром, подойдёт и для измерения силы тока. Но главная отличительная черта — это количество спиралей. Каждая обладает сопротивлением 0,1-0,2 Ом и рассчитана в 100 А. Когда она одна, можно проверять уровень заряда АКБ малой ёмкости, если две — большей. Также устройство разных моделей отличается по следующим характеристикам:

  • диапазон работы вольтметра;
  • температура эксплуатации;
  • проверочная сила тока;
  • точность измерений;
  • предназначение: для щелочных или кислотных аккумуляторов.

Тестеры создают такую же нагрузку, которая возникает во время запуска. Даже самая простая модель подходит для проверки аккумулятора ёмкостью до 190 А*ч. Этого хватает для анализа работоспособности АКБ большинства типов транспортных средств — от легковых до грузовых. Для любых условий можно найти оптимальную модель, благодаря их широкому ассортименту и многообразным дополнительным функциям.

Нагрузочная вилка: назначение и конструкция

Нагрузочная вилка – очень простой и полезный прибор, который можно приобрести в каждом магазине запасных частей и аксессуаров для автомобиля или сделать самостоятельно.

Назначение

Нагрузочная вилка применяется для диагностики автомобильного аккумулятора. Устройства бывают:

  • обычные, которые используют для проверки АКБ напряжением 12 вольт;
  • универсальные, с их помощью можно тестировать накопители напряжением 24 вольта.

Проверка АКБ нагрузочной вилкой позволяет точно и своевременно контролировать состояние батареи: уровень ее заряда и работоспособность в целом.

С помощью высокочастотного вольтметра нагрузочной вилки можно проверить исправность генератора транспортного средства.

Как устроена нагрузочная вилка

Существует большое разнообразие моделей этого измерительного прибора. Они различаются наличием дополнительных узлов и количеством функций.

Обычная вилка для проверки аккумулятора состоит из следующих основных деталей:

  1. Металлического корпуса.
  2. Цифрового или аналогового вольтметра.
  3. Одного или двух резисторов, создающих нагрузку и выполненных в форме спирали.
  4. Толстого провода с клеммой типа «крокодил», который присоединен к положительному выходу.
  5. Металлического штыря или щупа, который подключен к отрицательному выходу.

На задней стенке прибора находятся специальные гайки. Они предназначены для подключения нагрузочных резисторов. Для тестирования аккумулятора автомобиля маленькой емкости подключают одну спираль, в противном случае используют оба сопротивления.

Что такое нагрузочная вилка и как она работает?

Нагрузочная вилка

В самом простом варианте исполнения нагрузочная вилка для проверки автомобильных аккумуляторов состоит из следующих обязательных пяти элементов:

  1. Вольтметр.
  2. Нагрузка.
  3. Силовые контакты.
  4. Тестовая кнопка.
  5. Корпус.

Схема прибора выглядит следующим образом.

Схема нагрузочной вилки

Вольтметр выполняет всего две функции. Во-первых, отображает напряжение на клеммах аккумуляторной батареи без нагрузки. Во-вторых, делает то же самое, но уже с нагрузкой. Первая функция позволяет предварительно оценить уровень заряженности АКБ. Вторая — служит для оценки способности аккумулятора держать нагрузку.

Собственно, сама нагрузка — это резистор определенного сопротивления, выполненный из тугоплавкого металла. Чаще всего представляет собой сложенную зигзагом (чтобы уместить длинную деталь в компактный корпус) пластину. Её параметры подбираются в зависимости от того, какой силы ток требуется «выжать» из АКБ. Сделать это очень просто. Зная номинальное напряжение тестируемого аккумулятора и ток нагрузки, по закону Ома подбирается соответствующее сопротивление. В целом, задача нагрузки — имитировать потребление энергии стартером.

Силовые контакты — как правило, один толстый (и короткий) провод с зажимом типа «крокодил», а также металлический щуп, вмонтированный прямо в корпусе нагрузочной вилки. Кстати, вилкой инструменты этого типа называются потому, что раньше силовых щупов было два, и они отдалённо напоминали внешним видом этот столовый прибор. Контакты подсоединены напрямую к вольтметру, а также через кнопку к нагрузке.

Нагрузочная вилка старого образца

Работает нагрузочная вилка следующим образом. Как только оба силовых контакта подсоединяются к клеммам аккумуляторной батареи, вольтметр показывает напряжение без нагрузки. Далее, если нажать на тестовую кнопку, в цепь включается силовая нагрузка, имитирующая автомобильный стартер в работе. Вольтметр, при этом, показывает напряжение на клеммах АКБ, и по этим значениям можно определить его просадку.

Емкость аккумулятора: как проверить, прибор для проверки

Емкость аккумулятора — это время, за которое он выдает энергию для работы автомобиля. Единица измерения ампер – часы (А·ч). Не имеет ничего общего с заряженностью АКБ. К примеру, стакан — это емкость, а вода — заряженность.

Емкость АКБ в большинстве случаев нужна при покупке и подборе для вашего автомобиля. Для каждой марки нужна своя емкость, которая зависит от множества факторов:

  • Типа двигателя, установленный на автомобиле: объем, мощность.
  • Типа стартера и его потребляемого ток.
  • Генератора: мощности выдаваемого заряда.
  • Количества дополнительного оборудования: сигнализации, магнитолы, различных систем комфорта.

Основополагающим фактором выбора АКБ по емкости является двигатель. Чем больше его объем, тем мощнее установлен стартер, соответственно требуется большая емкость аккумулятора.

Проверить емкость аккумулятора тестером или мультиметром не получится. Для этого есть специальные тесты, которые основаны на разряде АКБ и определении времени, за которое он разрядится.

В домашних условиях в качестве нагрузки можно взять автомобильную лампу, и засечь время разряда батареи по часам. Метод имеет не точности, так как по мере разряда напряжение падает, и сила тока снижается. Соответственно определить сколько АКБ будет выдавать тока по времени не получится. Также нельзя полностью разряжать батарею, так как это может привести к полной поломке, без возможности восстановления.

Ниже приведена схема метода проверки емкости. Ее можно собрать самому или доверить профессионалу. Схема включает в себя определенную нагрузку, подобранную под марку аккумулятора. Длительность измерения около 20 часов.


Схема проверки емкости аккумулятора

Существуют специальные тестеры емкости аккумулятора. Делают проверку, используя зондирующие импульсы, и обрабатываемые микропроцессором. Далее по полученным данным тестер определяет емкость аккумулятора. Одним из таких приборов является SKAT-T-AUTO. Делает измерение в течение 15 секунд. Полностью автоматический.

Таким образом, измерив показания, сравниваем их с номинальным указанным в паспорте или на самом аккумуляторе, если значение около 50% заменить АКБ.


SKAT-T-AUTO

Распространенные виды и типы нагрузочных вилок

В специализированных магазинах и на рынках можно встретить большое число нагрузочных вилок, которые отличаются конструкцией, диапазоном измерения и уровнем измеряемого тока.

Кроме того, такие измерительные приборы классифицируются по типу проверяемых АКБ — для щелочных и кислотных источников питания.

Главной особенностью является разница в нагрузке (чаще всего — от 1 до 12 Ампер).

Также существуют вилки, позволяющие проверять отдельные банки аккумулятора, если конструкция изделия дает такую возможность.

К наиболее популярным видам нагрузочных вилок можно отнести:

  • НВ-Б — устройство, позволяющее измерять в напряжение в диапазоне от 0 до 3 Вольт. Максимальная нагрузка по току составляет 100 Ампер. Прибор используется для проверки аккумуляторов кислотного типа (напряжением 2 В) и щелочных АКБ (1,2 Вольта).
  • Э 107 УХЛ4 — тип нагрузочной вилки для проверки 12-вольтовых автомобильных АКБ. Предел измерений в этом устройстве составляет от 0 до 20 Вольт. Граничная нагрузка по току — 100 Ампер.
  • BH-01 — устройство, позволяющее измерять напряжение в диапазоне от 0 до 15 В. Рабочая температура составляет от 1 до 35 градусов тепла. Повторная проверка должна производиться через 15 секунд.
  • HB-01 —прибор, отличающийся точностью в 2,5%, а также диапазоном измерений от 0 до 15 Вольт. Величина нагрузки — 100 или 200 Ампер. Температурный диапазон от 30 градусов мороза до 60 градусов тепла.
  • НВ-03 — наиболее востребованное у автовладельцев изделие, отличительной особенностью которого является наличие электронного вольтметра с ЖК индикатором. В комплекте поставляется две нагрузки, которые можно по отдельности подключать к вилке. Максимальная токовая нагрузка — 200 А, напряжение — от 0 до 16 Вольт, а емкость проверяемых АКБ — от 15 до 240 А*ч. Изделие используется для проверки аккумуляторов на стандартное напряжение 12 Вольт. В случае подключения одной нагрузки предельный ток будет составлять 100 Ампер. При этом можно тестировать АКБ с емкостью 15-100 А*ч. Если установить две нагрузки, максимальный ток вырастает до 200 Ампер. При этом удается проверить АКБ на 100-240 А*ч.
  • HB-04 — более мощное устройство, позволяющее тестировать аккумуляторы на 12 и 24 Вольта. Кроме того, с помощью прибора можно проверить отдельные элементы АКБ на 2 В. Точность измерений — 0,5%, диапазон напряжения — 0-32 В. Кроме того, изделие работает в широком диапазоне температур — от -20 до +60 градусов по Цельсию.

Читать также: Пайка нержавейки оловом в домашних условиях

Конструктивные особенности, разновидности приборов

Электрические нагрузочные вилки предназначены для проверки состояния аккумуляторных батарей, а также выполняют тестирование электрогенератора и других компонентов бортовых электросетей.

Стандартный прибор представляет несложную конструкцию, в частности, нагрузочный резистор с высокой мощностью, в котором имеется вольтметр и два щупа. Один из щупов размещается в цельнометаллическом корпусе. Стальной штырь подключается к вольтметру в месте минусового выхода, который расположен на тыльной стороне. Толстый провод выходит от плюса устройства, а зажим находится также на тыльной поверхности. С его помощью подсоединяется нагрузочная вилка к клеммам и две гайки, к которым выполняется подсоединение нагрузочного сопротивления.

Это одни из простейших приборов, которые справляются с быстрой проверкой технического состояния аккумулятора автомобиля.

Нагрузочная вилка позволяет провести ряд измерений:

  • напряжение на клеммах батареи под рабочими нагрузками и без них;
  • выходное напряжение электрического генератора;
  • способность удерживания заряда;
  • техническое состояние батареи, наличие замыканий, сульфитация пластин;
  • время рабочего ресурса.

Она считается эффективным прибором проверки, позволяющим провести быстрое оценивание состояния аккумулятора и принять решение о его ремонте, дальнейшей эксплуатации или полной замене. Она по праву занимает лидирующие позиции среди инструментов и автомобильных приборов-помощников владельцев автомобилей, систематически диагностирующих все системы и функции четырехколесного друга. Регулярная проверка придает уверенности в завтрашнем дне, благодаря тому, что аккумуляторная батарея не подведет в дороге.

В настоящее время существуют несколько разновидностей приспособлений для проверки АКБ, позволяющих выполнить самостоятельный анализ отдельных компонентов электроцепей транспортных средств. К распространенным моделям относятся ВН-1, НВ-01, разработанные для аккумуляторов емкостью 190 А/ч и напряжением 12 В. Вторая модель считается более совершенной, позволяет проводить измерения с точностью в 2,5%, обладает диапазоном измерения напряжений 0-15 В, широким диапазоном температур и другими характеристиками.

Это интересно: Как своими руками сделать нагрузочную вилку для аккумулятора?

Большой популярностью пользуются модели НВ-02, НВ-03. Существенным плюсом НВ-03 являются такие важные характеристики, как точные проведения измерений, достигающие 0,5%, диапазон работы измерений напряжений 0-16 В, оснащение цифровой жидкокристаллической панелью и наличие кнопочных переключателей рабочих режимов.

Как правильно использовать устройство?

Нагрузочная вилка годится для проверки аккумуляторных батарей на 12 Вт, а также для проверки аккумулятора повышенной емкости. В первом случае будет работать лишь одна нагрузочная пружинка, а во втором – две. Для проверки аккумуляторной батареи подобным устройством необходимо:

Провести замеры напряжения на клеммах без применения нагрузочных сопротивлений. Делать это необходимо примерно через 6 часов после того как был заглушен мотор.

Зажим, который соответствует «плюсу», подключается к соответственной клемме батареи, но при этом пружинку подключать не нужно.

Минусовым зажимом прикасаются к клемме со значением «минус», после чего смотрят, что показывает вольтметр (см. фото).

Так проверяется напряжение разомкнутой цепи аккумуляторной батареи. Полученные результаты сравниваются с данными, описанными в инструкции, после чего делается вывод о качестве заряженности аккумулятора.

Если батарея полностью заряжена, можно переходить к ее проверке под нагрузкой. Для этого к устройству подключают нужную нагрузку, после чего делают все то, что было описано выше.

Показания с прибора снимаются примерно на 5 секунде, после того как вилка была подключена.

Стоит отметить, что во время присоединения минусового зажима к минусовой клемме могут идти искры, но в этом нет ничего страшного. Пробки аккумуляторной батареи во время проверки обязательно должны быть завернуты. Сами зажимы могут нагреваться, поэтому после завершения измерений их брать голыми руками не стоит. Лучше дать им остыть несколько минут.

Отличным результатом считается показание вольтметра 9 Вт. Другие результаты могут свидетельствовать о том, что аккумулятор нужно либо зарядить, либо заменить новым. Так как подобный метод измерения осуществляет хоть небольшую, но нагрузку на аккумуляторную батарею, применять его рекомендуется не слишком часто.

Этапы создания

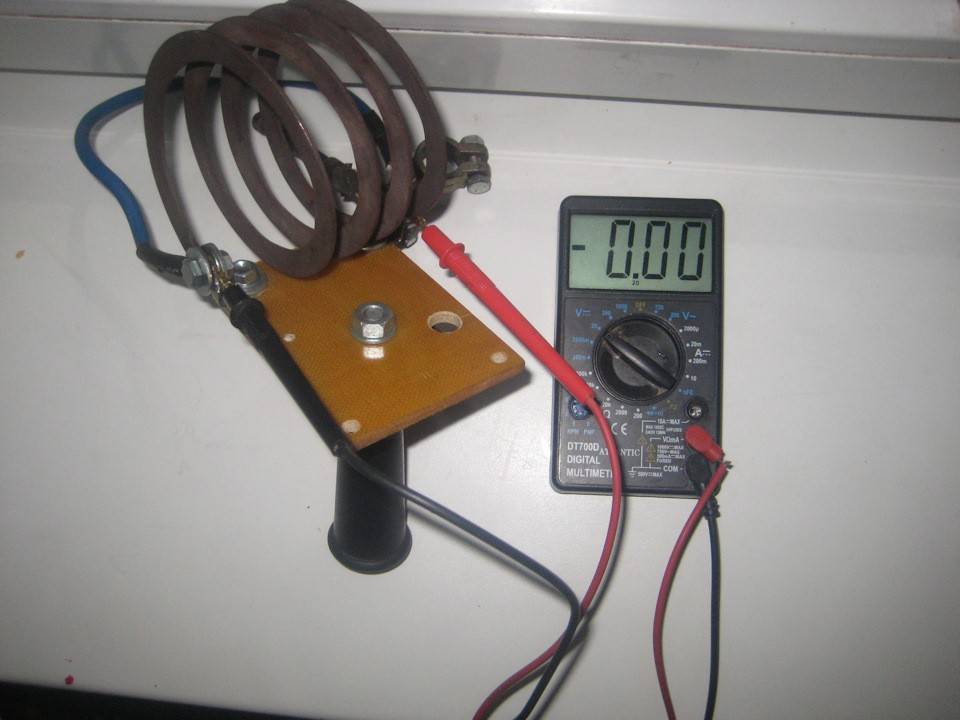

Перед тем как переходить к созданию нагрузочной вилки своими руками необходимо замерить напряжение одной полностью заряженной баночки аккумуляторной батареи. Также необходимо убедиться, что имеется доступ к каждой баночке по отдельности. В зависимости от полученного напряжения делается градуированная шкала, которая во время измерений будет показывать уровень заряда для конкретного прибора (см. видео). В инструкции к аккумуляторной батареи должны указываться минимальные и максимальные значения нагрузочного тока. Их также нужно учитывать.

Сопротивление нагрузочного элемента электрической цепи рассчитывается по формуле:

где R – это сопротивление (Ом), U –напряжение (В), а I – сила тока (А). Стоит отметить, что в представленную формулу нужно вписывать величины только для одной баночки, а не для всего аккумулятора.

Мощность элемента электрической цепи рассчитывается по формуле:

где Р – это мощность (Вт), U –напряжение (В), а I – сила тока (А).

Зажимы для нагрузочной вилки обязательно должны выдерживать большой ток, который будет через них проходить. К элементу электрической цепи их присоединяют своими руками при помощи проводов, которые также должны быть рассчитаны на большой ток. Все соединения обязательно должны хорошо спаиваться (см. фото), что также можно сделать самому с помощи сварочной аппарата. Далее к полученному устройству подключается вольтметр. Все элементы нагрузочной вилки для удобства использования можно разместить на негнущемся каркасе, можно с ручкой. При этом в качестве каркаса обязательно должны применяться материалы, которые не вспыхнут, если рядом будет открытый огонь, т.е. дерево уже не подойдет.

Нагрузочная вилка ни в коем случае не должна присоединяться к аккумуляторной батареи, которая в данный момент заряжается. Также ее нельзя хранить вблизи аккумулятором и других подобных приборов. После завершения работы с устройством необходимо обязательно тщательно проветривать помещение.

Полезные советы

Устройство нужно присоединять к каждой баночке по отдельности.

Важно правильно подобрать мощность тока, чтобы избежать порчи элементов. Элемент электрической цепи обычно представляет собой проволоки, соединенные с серединкой из керамики

Элемент электрической цепи обычно представляет собой проволоки, соединенные с серединкой из керамики.

Зажимы лучше всего сделать своими руками из нихрома или стали, как, например, на фото.

В устройстве можно применять как по одному контакту на клемму, так и по два контакта.

Аппарат, особенно тот, который удалось сделать своими руками, должен подключаться к батареи лишь на непродолжительно время. В ином случае могут возникнуть неполадки.

Инструкция по проверке

Наибольшую сложность у автовладельцев вызывает проверка аккумулятора нагрузочной вилкой.

Но здесь нет ничего сложного — достаточно следовать приведенной ниже инструкции:

Проверка без нагрузки.

Перед проведением измерений отсоедините аккумулятор от зарядного устройства или снимите клеммы машины.

С момента последней поездки должно пройти не меньше семи часов. Проверку АКБ лучше всего производить утром, после ночного простоя машины.

Убедитесь, что уровень электролита в аккумуляторе на достаточном уровне. В обратном случае стоит долить дистиллированной воды.

Нагрузочная вилка является переносным устройством, поэтому ей можно пользоваться без демонтажа аккумулятора с автомобиля.

Главное, чтобы АКБ не была холодной — оптимальная температура устройства от 20 градусов и выше. Если же она меньше, необходимо демонтировать источник питания и занести в тепло.

В процессе проверки пробки на АКБ должны быть закручены (если изделие является обслуживаемым).

Далее действуйте так:

Подключите положительный провод (с клеммой нагрузочной вилки) к «плюсу» проверяемого источника питания.
Подсоедините металлический штырь («минусовой» вывод) к отрицательному полюсу.
Обратите внимание на показатели, которые отражаются на табло вольтметра.

В процессе проверки стоит ориентироваться на следующие параметры прибора (измерения производятся на ХХ):

  • При напряжении 12,6-12,9 Вольт уровень заряда АКБ равен 100% (полный заряд).
  • 12,3-12,6 В — 75%.
  • 12,1-12,3 В — 50%.
  • 11,8-12,1 В — 25%.
  • 11,5-11.8 В — полный разряд.

Если проверка показала заряженность аккумулятора на 100 процентов, можно переходить к следующему этапу — проведению измерений под нагрузкой.

Таблица.

Проверка под нагрузкой.

Как отмечалось выше, к этой работе можно прибегать, если уровень напряжения на вольтметре составляет 12,6-12,9 Вольт.

Для начала необходимо прочесть инструкцию, где указаны подробные рекомендации производителя.

Нагрузка подключается с учетом информации в мануале, после чего коммутируется нагрузочная вилка.

Здесь алгоритм действий тот же, что и в прошлом случае. Учтите, что в момент прикосновения штыря вилки к «минусовому» полюсу появляется искрение из-за протекания большого тока в месте контакта.

В рассмотренной выше проверке время подключения нагрузочной вилки к аккумулятору не имеет значения. Здесь же этот нюанс важен.

В случае измерения под нагрузкой параметры должны сниматься на 5-ой секунде проверки, после чего вилка сразу отключается.

Удерживание измерительного прибора в подключенном состоянии больше пяти секунд запрещено.

В процессе измерения на приборе нагрузочной вилки высвечивается напряжение, по которому можно делать вывод об исправности и уровне заряда источника питания.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Что делать если в аккумуляторе замерз электролит

В случае, когда напряжение больше 9 Вольт, можно говорить об исправности источника питания. Если этот параметр меньше, стоит еще раз выполнить проверку. При неудовлетворительных результатах можно делать вывод выходе АКБ из строя.

Если аккумулятор разряжен не полностью, с помощью нагрузочной вилки можно определить уровень заряда источника питания:

  • Если напряжение выше 10,2 Вольт, это говорит о максимальном заряде батареи;
  • При 9,6 Вольта АКБ заряжена на 75%;
  • 9,0 В — 50%;
  • 8,4 В — 25%;
  • Если напряжение меньше 7,8 В, аккумулятор полностью разряжен.

После проверки под нагрузкой необходимо провести первое испытание. Если в этом случае напряжение не возвращается до уровня 12,4-12,7 Вольт, имеет место проблема с одной или несколькими банками аккумулятора.

Таблица.

Злоупотреблять проверкой АКБ под нагрузкой не стоит, ведь частый разряд под большим током приводит к снижению ресурса изделия.

В процессе измерения запрещено прикасаться к металлическому штырю, ведь под действием высоких токов он сильно нагревается.

После каждого последующего измерения стоит делать паузу 3-5 минут для остывания штыря.

Купить нагрузочную вилку можно в магазине или сделать своими руками. При этом каждый автовладелец должен иметь такое изделие у себя в гараже, ведь переоценить его возможности и пользу невозможно.

Таблица показаний прибора и их расшифровка

Уровень заряда аккумулятораПоказания вольтметра при нагрузке (Вольт)Показания вольтметра без нагрузки (Вольт)
100 %10,212,7 и более
75 %9,612,5
50 %9,112,3
25 %8,412,1
0 % (полностью разряжен)7,8 и меньше11,9 и меньше

Из данной таблицы следует:

  • 100% заряд батареи свидетельствует о ее стабильной работе, подзаряжать не нужно. Можно проверить плотность электролита гидрометром. АКБ полностью исправен.
  • 75% заряда АКБ свидетельствует о стабильности ее работы (если цифровые значения не «скачут»). Аккумулятор может стабильно работать, но необходимо его подзарядить.
  • 50% заряд аккумулятора свидетельствует о его разрядке или нестабильной работе. Проверьте плотность электролита, если значение выше 1,27 гр/см3 – скорее всего, неисправна одна или несколько ячеек АКБ; ниже 1,27 гр/см3 – подзарядите батарею, после чего произведите замеры. Если значения не изменились, возможна потеря активного материала или сульфатация. АКБ требует ремонта или замены.
  • 25% уровень заряда может свидетельствовать как о сильной разрядке, так и о неисправности. Для быстрой проверки прибор, затем посмотрите реакцию вольтметра. Если уровень напряжения возвращается к уровню без нагрузки в течение нескольких секунд, возможна неисправность аккумулятора. Если возврат уровня напряжения происходит медленно, значит, АКБ сильно разряжен и требует операций по восстановлению заряда.
  • 0% уровень заряда аккумулятора свидетельствует о полной разрядке или неисправности источника питания. Зарядите его и снимите замер еще раз, если результат не изменился, то есть, нагрузочная вилка показывает значение 7,8 Вольт и меньше при нагрузке или 11,9 Вольт без нагрузки, то ваш АКБ неисправен;

Одной из причин по которой аккумулятор не получает полноценный заряд, является некорректная работа генератора. Проверить его работоспособность довольно просто, при помощи нагрузочной вилки.

Для этого нужно завести автомобиль и при работающем двигателе, включенных фарах и отопительных приборах, произвести замер на клеймах. Показания при проверке свидетельствуют о следующем:

  • 13,7 Вольт и ниже – недостаточный заряд. Причины: замыкание на массу обмоток статора или ротор; межвитковое замыкание; неисправность диодного моста; неисправно реле регулятора.
  • 13,7-14,5 Вольт – это нормальная работа генератора, неисправности не выявлены.
  • 14,5 Вольт и выше – идет перезаряд. Генератор неисправен.

Рекомендации по выбору

При выборе вилки для проверки аккумулятора в первую очередь правильно обратить внимание на рабочее напряжение. Если предстоит работа с АКБ напряжением 24 вольта, прибор с диапазоном 0..15 вольт не подойдет, хотя бы потому, что не хватит диапазона вольтметра

Рабочий ток надо выбрать в соответствии с емкостью проверяемых батарей:

  • для маломощных аккумуляторов можно этот параметр можно выбрать в пределах 12 А;
  • для автомобильных АКБ емкостью до 105 А*Ч надо использовать вилку, рассчитанную на ток до 100А;
  • ток в 200 А допускают приборы, применяемые для диагностики мощных тяговых (105+ А*Ч) батарей на напряжение 24 вольта (можно и на 12).

Также надо обратить внимание на конструкцию контактов – они должны быть максимально удобными для проверки конкретных типов аккумуляторов. В итоге можно выбрать между «цифровыми» и обычными (стрелочными) индикаторами напряжения

С цифровых легче считывать показания, но не надо поддаваться иллюзии высокой точности таких дисплеев – в любом случае точность не может превышать плюс-минус одной цифры последнего разряда (по факту погрешность замеров всегда выше). А динамику и направление изменения напряжения, особенно в течение ограниченного времени измерения, лучше считывать со стрелочных индикаторов. К тому же они дешевле

В итоге можно выбрать между «цифровыми» и обычными (стрелочными) индикаторами напряжения. С цифровых легче считывать показания, но не надо поддаваться иллюзии высокой точности таких дисплеев – в любом случае точность не может превышать плюс-минус одной цифры последнего разряда (по факту погрешность замеров всегда выше). А динамику и направление изменения напряжения, особенно в течение ограниченного времени измерения, лучше считывать со стрелочных индикаторов. К тому же они дешевле.


Самодельный прибор для тестирования аккумуляторов на базе мультиметра.

В крайнем случае, вилку можно изготовить самостоятельно, это не очень сложное устройство. Для мастера средней квалификации не составит труда рассчитать и изготовить прибор «под себя» (может быть, кроме сервисных функций, выполняемых микроконтроллером – тут потребуется уровень повыше или помощь специалиста).

Вывод и как проверить аккумулятор без нагрузочной вилки

По итогу проверка АКБ автомобиля нагрузочной вилкой — это очень простая, доступная, быстрая и весьма точная диагностика. Она позволяет оценить состояние аккумулятора — уровень заряженности, способность держать нагрузку, общую работоспособность и потенциальный ресурс.

Кстати, для этого теста не всегда обязательно иметь нагрузочную вилку. Иногда достаточно простого вольтметра. АКБ проверяется прямо на машине. Для этого один измеряет напряжение на клеммах АКБ под капотом, а второй (помощник) «крутит стартер» в салоне, нагружая тем самым батарею.

Единственное важное условие — вольтметр должен быть «шустрым», то есть, обновлять показания с минимальными задержками. По этой причине дорогие мультиметры на микропроцессорном управлении для этих целей не подходят

А вот китайские, которые продаются сегодня даже в продуктовых магазинах за пару долларов — реагируют на просадку напряжения достаточно быстро. Вот так и можно проверить аккумулятор без нагрузочной вилки с достаточной степенью точности.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
