Реле контроля исправности ламп
Еще один элемент, отвечающий за работу лампочек в габаритных огнях, также располагается в монтажном блоке. Реле – важная деталь в конструкции электрической цепи, непосредственно влияющая на работу лампочек. Реле контроля исправности ламп обеспечивает работу по выявлению неисправности во всех лампочках автомобиля. В монтажном блоке нового образца нужное реле на схемах обозначается маркировкой K4 и располагается в центре блока с предохранителями. Если не горит правый габарит ВАЗ 2114 РКИЛ оповещает водителя о неисправности через БСК автомобиля. Неисправность РКИЛ также вызывает неправильную работу лампочек в габаритах. На фото отмечено точное расположение реле K4. Часто замена этого элемента позволяет восстановить работу лампочек освещения во всем автомобиле. Неисправность элемента K4 легко может стать причиной, почему не горят задние габариты на ВАЗ 2114, поэтому при наличии следующих симптомов замените деталь на заведомо рабочую:
- При включении зажигания загорается сигнал на панели БСК;
- Работает лишь часть ламп освещения в автомобиле.
Разберем еще несколько причин, почему не горят передние габариты на ВАЗ 2114.
Перегорели дорожки блока предохранителей
В ситуации, когда приборка «моргает» и периодически полностью отключается – следует проверить состояние дорожек в блоке предохранителей. Короткое замыкание, попадание влаги и грязи в корпус блока – все это может привести к появлению пробоев на дорожках. На фото ниже представлена типичная картина неисправного блока предохранителей в «четырке». Т.к. цена новой платы блока превышает 2000-3000 рублей, гораздо выгоднее попытаться перепаять дорожки самостоятельно. Эта проблема не является критичной, поэтому при наличии навыков использования паяльника можно восстановить испорченные дорожки. Для профилактики можно обработать все контакты от окислов и грязи. Также допускается обработка контактов диэлектрической смазкой.
В случае если одна из лампочек освещения мигает – проверяйте надежность ее контакта. При езде по плохой дороге в приборке могут отойти контакты. Внедрение новых элементов освещения вместо стандартных – вмешательство в конструкцию. При неправильном монтаже новых диодных ламп могут наблюдаться проблемы с другими составляющими панели. Из перечисленных в статье проблем самая «легкая» — сгоревший предохранитель, тогда как самая нежелательная – неисправность платы и монтажного блока. В любом случае, наличие новых и б/у запчастей на «четырку» делает эту проблему незначительной.
ВАЗ 2114: что делать, когда печка греет, но не светит
Обычно от нагревательного прибора, если это не камин, требуется качественное выделение тепла, а не услаждение взора осветительными изысками. Но для автомобильной печки подсветка не намного менее важна, чем источаемое ею тепло. Её лицевая часть вместе с переключателем, будучи составляющей приборной панели авто, должна способствовать чёткой ориентации водителя и быть доступной его взгляду в любое время суток, особенно вечером или ночью. То есть подсветка печки несёт на себе сугубо функциональную нагрузку, что, впрочем, ничуть не мешает ей быть красивой. Именно к этому стремятся нынче многие водители, заменяя стандартные лампочки подсветки на светодиодные ленты.
Повреждена контактная плата
Один из неприятных вариантов неполадки – повреждение контактной платы. Проведение ее ремонта в гаражных условиях невозможно, тем более при отсутствии понимания размещения элементов на схеме. Наличие повреждений на ее поверхности кроет в себе все причины неисправности, поэтому оптимальный вариант решения проблемы – замена детали в сборе. Цена новой контактной платы на «четырку» составляет 2000-3000 рублей. При наличии повреждений стекла или отказа моторчиков тахометра, спидометра, указателя уровня топлива и температуры рекомендуем купить панель в сборе, ее цена составляет 5000-6000 рублей (щиток приборов фирмы VDO). Если же внезапно перестала гореть подсветка на панели приборов, то стоит изучить состояние проводки и штекеров, подающих питание лампы. В момент, когда пропала подсветка эксплуатировать автомобиль можно, однако в ночное время возникнет проблема с плохой видимостью стрелок.
Почему тухнут габариты и подсветка приборов на Шевроле Лачетти
Потухла подсветка панели приборов.
Для начала найдём связь между габаритами и подсветкой приборов.
Расположение блока предохранителей.
Гарантированное короткое замыкание
Тем не менее в 99% случаев оказывается, если не горят габариты и подсветка приборов, то замена этих предохранителей ничего не даёт и их тест покажет, что с ними все в порядке.
Внимание. Перед заменой лампы подсветки бардачка обязательно снимите минусовую клемму АКБ, иначе может потухнуть подсветка панели приборов
Дело в том, что если не снять минусовую клемму с аккумулятора и начать разбирать бардачок, гарантировано короткое замыкание в цепи подсветки бардачка — контакты патрона неминуемо замкнут на массу, если не обесточить машину.
Даже в том случае, если бардачок мы не разбирали, но при этом пропало габаритное освещение и подсветка приборов, с большой долей вероятности мог перетереться и замкнуть жгут проводов, ведущий к выключателю и к подсветке бардачка, что тоже вызовет короткое замыкание и перегорание предохранителя F21. Он отвечает за задние противотуманные фары.
Если всё сделаете правильно, то габариты будут вновь гореть.
Проводка
Если причина неисправности кроется тут, то, скорее всего, оборвался провод. Проверить это можно, прозвонив с помощью мультиметра каждый из них, поскольку обрыв даже самого маленького приводит к тому, что подсветка перестает работать.
Также не стоит исключать вероятность окисления проводов, но в таком случае из строя выйдут все индикаторы. Чтобы устранить эту проблему, открепляется колодка проводов на блоке предохранителей и световой панели. Затем зачищается контактная группа, и все монтируется обратно. Опять же после установки следует проверить, функционирует ли приборная доска.
Находим причину и восстанавливаем свет
Предохранитель задних противотуманных фар.
Причём здесь бардачок и задние противотуманки? 15-амперный предохранитель F21 завязан с освещением бардачка и модулем экономного режима батареи. Если в в цепи происходит короткое замыкание, перегорает именно этот предохранитель, который подаёт питание на предохранитель блока основного аккумулятора.
Этот предохранитель маркируется ef1 (номинал 30 А) и установлен в монтажном блоке под капотом автомобиля. Кроме этого, он защищает цепи F13, F14, F15, F16, F21, F22, F23 и F24, а в этих цепях как раз и находятся габаритные огни и подсветка приборной панели.
Алгоритм проверки на Шевроле Лачетти
Следовательно, для устранения неисправности делаем следующее:
Проверяем, работает ли подсветка бардачка. Если не работает — разбираем бардачок (предварительно сняв минусовую клемму с АКБ), прозваниваем провода питания на выключатель и на лампочку, при необходимости ищем обрыв или короткое замыкание и устраняем проблему.
Для начала смотрим подсветку бардачка.
Проверяем целостность предохранителей F4 и F6, они находятся слева, в торце передней панели в салоне, в салонном монтажном блоке. При необходимости заменяем их на равноценные по номиналу (10 А).
Проверяем на целостность предохранители F4 и F6.
- Проверяем целостность предохранителя F21 номиналом 15 А, который по схеме отвечает за работу задних противотуманок.
Проверяем предохранитель EF1 на 30 А, который установлен в подкапотном монтажном блоке, при необходимости заменяем его на аналогичный.
Под капотом тоже есть блок предохранителей.
Далее необходимо долезть до панели приборов и проверить целостность ламп на ней.
Тыльная сторона панели приборов.
- Если все предохранители целые и лампы тоже но проблема не решена, скорее всего, дело в модуле энергосбережения. Его каталожный номер — 96408390, он находится в подкапотном монтажном блоке. Модуль выходит из строя крайне редко, но возможно и такое.
Способ №2
Если нет лишних денег на тюнинговую приборку с диодами, а торпеду мы уже разобрали. Можно сделать «лакшери-тюнинг» подсветки регулятора печки.

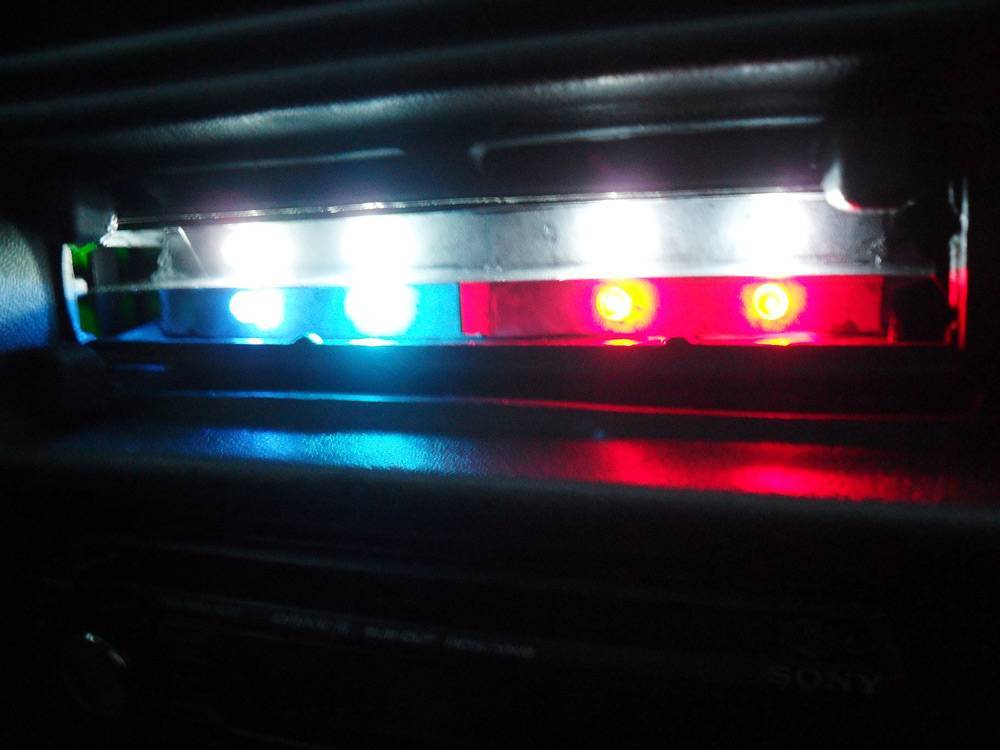

- Берём 10 сантиметров белой светодиодной ленты и два куска по 5 сантиметров синей и красной (в магазине продают даже по 5 сантиметров).
- Делаем такую конструкцию:
- на текстолитовую пластину наклеиваем кусочки светодиодной ленты (сверху белую, а снизу красную и синюю) и прикрепляем на саморезы;
- можно ещё подставить втулки, чтобы приблизить к самой шкале (но это необязательно).
- Провода от ленты припаиваем (можно поставить на клеммы) к штатным проводам подсветки и обязательно изолируем термоусадкой или синей изолентой.
- Чтоб глаза ночью не сильно слепило, с обратной стороны наклеиваем плёнку (например: Oracal 8300 073), можно в два слоя.
- Собираем. Должно смотреться эффектно.
https://youtube.com/watch?v=7P3MCW_PClc
Вот она философия отечественного автопрома: тебе дают фундамент (основу), а дальше сам. Тут подсветку, тут фары заменил, руль спортивный, подвеску пониже. И смотришь, машина ехать лучше стала. Но всё же это того стоит, в салоне должен быть комфорт, это как второй дом. После замены лампочки подсветки печки можно подсветку ног сделать и в пороги ленту приклеить, чтоб, когда едешь, было видно издалека, что машина заряжена позитивом.
Как определить неисправность
Индикаторной отвертки не было, в наличии имелся небольшой карманный фонарик и немного тонкой медной проволоки. Было принято решение, выявить перегоревший предохранитель в монтажном блоке способом прозвонки. Для данного способа диагностики, необходимо было:
- разобрать фонарик;
- разрезать один провод (в схеме фонарика);
- нарастить к концам разрезанного провода небольшие два отрезка проводов (примерно такого же сечения);
- замкнуть ключ фонарика (включить фонарик).
В итоге, получился прибор, изготовленный кустарным способом, — для прозвонки отдельных цепей и в частности, для прозвонки предохранителей в монтажном блоке, расположенном под капотом со стороны водителя. Вы конечно же поняли, как пользоваться таким «прибором» (берутся два провода с оголенными концами, которые в последствии соединяются с контактами предохранителя). Выведенные два провода от фонарика служат как-бы «щупами прибора», при замыкании которых, лампочка фонарика загорается.
Перегоревший предохранитель впоследствии был найден (определен) в монтажном блоке, это предохранитель F10 на 7,5 А, который отвечает за освещение:
- приборов,
- подкапотного пространства
и номера автомобиля.
Запасного, такого же предохранителя в резерве не было и соответственно, возникает вопрос: Чем можно заменить предохранитель?
Чем можно заменить предохранитель
В сложившейся безвыходной ситуации пришлось установить вместо предохранителя, — отрезок медной тонкой проволоки, после чего, панель приборов и другие потребители тока стали исправно работать. Конечно же, это не лучший способ устранения неисправности, но тем не менее, после рыбалки мы благополучно доехали домой. По прибытию домой, водитель автомобиля установил исправный предохранитель соответствующей расцветки.
Замена предохранителя-на ваз 2115
Каждый предохранитель, который состоит в электрической схеме автомобиля, должен соответствовать своему номинальному значению по силе тока, что позволяет тем самым уберечь потребители тока для той или иной отдельной цепи от неисправности.
предохранители на ваз 2115
Чтобы легче было найти неисправность как по освещению так и по другим потребителям, производителем предусмотрена расцветка предохранителей. На схематическом изображении монтажного блока (рис. 1) наглядно показано расположение плавких предохранителей и реле состоящих в электрической схеме автомобиля.
рис. 1
Цвета предохранителей
По цветовой маркировке предохранителей пояснений никаких не требуется, все и так достаточно понятно выглядит. Каждый предохранитель с определенной расцветкой будет соответствовать максимальному значению по силе тока.
Допустим, при неисправности электростеклоподъемников, необходимо в начале проверить предохранитель F6 с максимальным значением силы тока в 30 Ампер, а затем (по обстоятельствам), проверять остальные соединения в этой цепи.
На этом пока все. Следите за рубрикой.
Окислились контакты
Плохая изоляция проводки и попадание на нее влаги – путь к появлению окислов на контактах и цоколях лампочек. Окислы могут стать причиной, почему не горят габариты на ВАЗ 2114. В том же монтажном блоке часто образуется влажность (особенно при отсутствии защитной крышки на корпусе). Со временем это выливается в появление ржавого налета и окислов на предохранителях и реле. Контакты самих цоколей лампочек также не должны содержать окислов и налета ржавчины. Это препятствует нормальной передаче тока по цепи. Часто для восстановления контакта достаточно очистить поверхность контактов наждачной бумагой. Если окислы сильные – стоит заменить цоколь и лампочку в сборе с проводами.
Простая замена лампочек в приборной панели ВАЗ 2114
Любой водитель знает, как отследить состояние машины: по показаниям приборов. В тёмное время суток за их видимость отвечает подсветка. Но все электрические устройства имеют ограниченный срок службы, в том числе лампы накаливания. Именно они используются в приборной панели ВАЗ-2114. Замена лампочек в ней — дело несложное, но кропотливое.
Почему перегорают или перестали работать лампы: причины и последствия
Условия работы подсветки не идеальные: тряска, перепады температур, возможные скачки напряжения бортовой сети и так далее. При движении необходимо включать ближний свет фар. Вместе с ним включается и подсветка приборов. Это способно сократить срок службы ламп, и со временем не вся панель подсвечивается равномерно.
Решение проблемы
В магазинах представлены несколько вариантов источников света для замены ламп в комбинации приборов:
- традиционные лампы накаливания,
- светодиод в пластиковом патроне,
- SMD-светодиод — более дорогой и надёжный вариант, сверхъяркий диод.
Количество ламп подсветки и контрольных — до 19 штук. Оно незначительно меняется в зависимости от исполнения комбинации приборов и модификации машины. Многие автовладельцы делают выбор в пользу светодиодов из-за меньшего энергопотребления и большего срока службы. Такая подсветка ярче и даёт интересный голубоватый цвет вместо штатного зелёного. Но из-за устройства диода регулятор яркости подсветки приборов не будет работать, всегда включая её на полную мощность. В дальней дороге ночью это может отвлекать и раздражать глаза. Но в любом случае выбор источников света остаётся за вами.
Пошаговая инструкция замены лампочек в приборной панели ВАЗ-2114
- Освобождаем декоративный кожух передней панели. Для этого нам понадобятся отвёртки: короткая крестовая и плоская. Опустите рулевую колонку в нижнее положение с помощью рычага регулировки высоты, чтобы не мешала. На фото показаны места крепления кожуха:
- снизу козырька и над рулевой колонкой находятся четыре винта. Откручивайте их короткой крестовой отвёрткой.
- Плоской отвёрткой сковырните декоративную заглушку справа от ряда выключателей. Под ней ещё один винт крепления.
- Кроме того, снимите ручки с выключателя отопителя и ползунков управления заслонками, потянув их на себя.
- Если у вас стоит автомагнитола, её тоже придётся снять.
К сожалению, без полного демонтажа не обойтись. Стрелками указаны места для съёма
- Тянем на себя кожух передней панели. Он должен сдвинуться. Полностью его можно не убирать — для доступа к винтам крепления по бокам комбинации приборов места будет достаточно.
Проводите действия аккуратно - Открутите винты крепления длинной отвёрткой. Комбинация высвободится, и её можно будет наклонить на себя. Выдёргивайте две колодки с проводами. Не бойтесь их перепутать — имеется цветовая маркировка, а несимметричная форма разъёма не даст подключить его неправильно.
Стрелкой указано место ручки патронов - На задней крышке комбинации приборов находятся ручки патронов. Вооружитесь маленькими плоскогубцами. Так будет проще их открутить. Чтоб высвободить патрон, хватит половины оборота против часовой стрелки. Можно смело доставать все патроны — они одинаковые. Далее вы можете проверить лампы тестером и поменять сгоревшие, или же заменить сразу все на светодиоды. Старайтесь, чтобы они плотно сидели в патроне, иначе контакт будет ненадёжным.
- Сборку производим в обратном порядке. Вставляем патроны в посадочные места так, чтобы усики попали в пазы, поворачиваем плоскогубцами аккуратно до упора. Подключаем обе колодки к разъёмам комбинации приборов.
- Проверяем, все ли лампы работают:
- поднимите ручной тормоз и включите зажигание: так проверим лампы «ручника», генератора, давления масла и «чек»,
- включите аварийную сигнализацию — проверка контрольной лампы и ламп указателей поворотов,
- дёрните на себя рычажок переключателя света фар — временное включение дальнего, проверяем контрольную лампу,
- включите габариты — смотрите, равномерно ли подсвечены шкалы, горит ли контрольная лампа, если такая есть.
Если всё работает правильно, закрепляем комбинацию приборов и кожух передней панели, ставим на место ручки выключателя печки и регуляторов заслонок.
Поздравляем, теперь подсветка приборов и контрольные лампы работают нормально, и вы всегда будете в курсе того, что происходит с машиной. Улучшится и общая эстетика передней панели — равномерно подсвеченная передняя панель выглядит красиво.
Повреждение проводки
Последняя и самая нежелательная причина неисправности – обрыв проводки выключателя. При отсутствии видимых повреждений проводки найти место обрыва без «прозвонки» сложно. Если обрыв удалось найти – следует полностью заменить провод, а не пытаться склеить его изолентой, т.к. укорачивание проводов ведет к изменению сопротивления.
Также причиной некорректного срабатывания бывает окисление контактов внутри корпуса осветителя. Достаточно зачистить и вернуть все пластины в заводское положение. Для проведения замены проводки освещения в сборе понадобится схема подключения салонного света. Ниже представим схему в подробностях.
Для полного разбора схемы разберем обозначения:
- X1 – лампа освещения;
- SW1- заводской переключатель режимов подсветки;
- SW2-SW5 – концевики в дверях;
- F – предохранитель.
Проверка неисправности должна производиться с изучения предохранителя и лампочек. Лишь после этого стоит искать причину проблемы в концевиках и провдке.
Предохранитель
С завода на «четырке» габаритные огни располагаются в основных фарах, но многие владельцы дорабатывают освещение и внедряют дополнительные диоды в поворотники. В каждом из случаев в конструкции присутствует предохранитель, защищающий электрическую цепь. Выход его из строя означает неисправность всей цепи. Если не горит задний левый габарит – проверьте состояние преда под маркировкой F10. Предохранители левой и правой стороны габаритных огней на «четырке» размещены в монтажном блоке. Предохранители под маркировкой F10 и F11 защищают левую и правую стороны ламп соответственно. На фото отмечено расположение каждого из предохранителей в монтажном блоке нового образца. Предохранитель под маркировкой F10 отвечает за левую сторону габаритов, а F11 за правую.
Одновременное прекращение работы освещения в перечисленных местах указывает на неисправность предохранителя F10, задача которого – левая сторона лампочек на машине. Рассматривая причины, по которым не работают габариты на ВАЗ 2114, не поленитесь проверить состояние других предохранителей на предмет целостности. Нормальная работа электроприборов упрощает эксплуатацию машины.
Перегорела кнопка включения габаритных огней
Если не горит задний правый габарит или все лампы вкруг – стоит проверить состояние кнопки включения. На «четырке» кнопка включения габаритов спарена с клавишей фар. Механическая поломка или потеря контакта в корпусе клавиши может вызвать проблему с подачей напряжения на лампочки. При таком раскладе работать не будет не только правый передний габарит, но и все лампы вкруг. Проблема решается очисткой внутренней части клавиши либо полной ее заменой. Перечисленные в статье причины неполадки устранимы своими силами, поэтому информация может использоваться как инструкция по ремонту.
Как провести замену подсветки печки и её регулятора
Если предстоит замена перегоревших лампочек печной подсветки на такие же или светодиодные, потребуются следующие инструменты и материалы:
- крестовая отвёртка;
- плоскогубцы;
- нож;
- новые лампочки накаливания или их светодиодные аналоги.
Процесс замены подсветки протекает следующим образом:
- Первым делом необходимо отсоединить клеммы, по которым поступает питающее напряжение.
- Затем придётся отсоединить приборную панель от торпедо, чтобы получить доступ к внутренней части регулятора печного отопления. Это — наиболее сложный этап замены подсветки. Для этого предстоит вывернуть 9 винтов.
Лампочки
Под лампочками подразумевается светодиодная подсветка, которая часто подключена неправильно, что и является причиной затухания света на приборной доске. В таком случае проверяются все контакты в подсветке.
Если говорить о лампах накаливания, то тут даже обрыв одного элемента приводит к тому, что подсветка перестает функционировать. Проверку проводят тестером, прозвонив всю цепь.
Подводя итоги, можно сказать, что основной причиной отсутствия подсветки на приборной доске зачастую является короткое замыкание. Произвести осмотр и при необходимости ремонт самостоятельно не составит труда. Но также можно обратиться в автосервис, где такую работу проведут более профессионально.
- https://bumper.guru/klassicheskie-modeli-vaz/tyuning/vaz-2114-ne-gorit-podsvetka-paneli-priborov.html
- https://carfrance.ru/propala-podsvetka-paneli-priborov-vaz-2114/
- https://ladaprofi.ru/vaz-2114/chto-delat-esli-ne-gorit-podsvetska-paneli-priborov-na-vaz-2114.html
Не горит подсветка панели приборов ВАЗ 2114: ремонт своими руками
Но достаточно часто владельцы ВАЗ 2114 обнаруживают, что не горит подсветка панели приборов. Если подобная ситуация возникла, следует незамедлительно предпринимать соответствующие действия для ее устранения.
Почему не работает панель приборов
Первым делом нужно разобраться, почему не работает панель приборов на ВАЗ 2114. Если подсветка погасла, причин тому может быть несколько:
- Лампы накаливания перегорели, перестали работать светодиодные группы подсветки;
- Разъемы окислились;
- Электропроводка имеет неисправности, в цепи возникли дефекты;
- Блок предохранителей перестал работать;
- На общей контактной плате появились повреждения;
- Система габаритов повреждена;
- Нет минуса на кузов (массы).
Демонтаж приборной панели
Потому сейчас разберемся, как разобрать панель приборов на ВАЗ 2114:
- Открутите три самореза, демонтируйте накладку и выступ снизу. Он выводится из кронштейна кузова вашего автомобиля;
- Теперь демонтируйте еще пять саморезов, расположенных на правой накладке консоли;
- Снимите экран;Отключите минусовую клемму с аккумуляторной батареи;
- Отключите колодку жгута проводов от прикуривателя;
- С рычага снимите рукоятку;
- Крепеж электрического вентилятора системы отопления, то есть печки, также предстоит снять;
- Открутите болты фиксации кронштейна колодки руля;
- Демонтируйте светодиоды, лампочные патроны и декоративные вставки на панели;
- Открутите лампу подсветки гидрокорректора. Для этого вам пригодится ключ на 21;
- Теперь остается снять саморезы сверху и снизу.
Таким образом, мы разобрались, как снять приборную панель на вашем ВАЗ 2114. Обязательно после проведенных мероприятий накройте чем-нибудь электросхему проводки, чтобы не допустить попадание туда влаги, пыли и всевозможных загрязнений.
Выбор лампочек
Сегодня рынок предлагает обширный ассортимент ламп, которые можно использовать для приборной панели ВАЗ 2114. Среди наиболее хорошо зарекомендовавших себя устройств, отметим несколько. Их название и стоимость представлены в таблице.
| Производитель | Цена |
| Светодиодные лампы Sho-Me SM-T5 (синие, белые и красные (Корея) | 80 рублей — пара |
| Светодиодный модуль повышенной яркости SMD | 20 рублей |
| Светодиод Sho-me SM-T5-cap-super (белый) | 50 рублей |
| Галогеновые лампы Osram и Philips | Около 40-80 рублей за единицу |
Замена подсветки
Чтобы качество подсветки вашей приборной панели было выше, желательно установить на место старых новые светодиоды. Они обеспечивают отменное свечение, потребляют минимум энергии, гарантируют высокий уровень считывания данных.
- Купите комплект светодиодных ламп, предварительно рассчитав количество устройств, необходимых для каждого датчика.
- Сняв блок, установите сопротивления и лампы в специально отведенные для этого места на ВАЗ 2114 — в патроны. Для демонтажа патронов их аккуратно выкручивают против часовой стрелки. На их место устанавливаются новые патроны, вставляются лампочки. Соблюдая полярность, расположите головки светодиодов. Их придется аккуратно сточить.
- Подключите питание и проверьте, как работает новая подсветка.
- Выполните обратную поэтапную сборку. Обязательно выводите проводку к плате и аккуратно закрепите на ней. Так компоненты подсветки не будут мешать в процессе обратной сборки.
- Следите за правильностью расположения стрелок приборной панели. При попытке быстро завершить работу, они часто деформируются, перегибаются.
- Конструкция подсветки фиксируется при помощи шурупов.
- Питание для светодиодов соединяют с питанием лампочек, надеваются стрелки и выставляются в нулевой показатель.
- С помощью бортового компьютера проверьте работу каждого датчика и прибора. Если идентификаторы функционируют правильно, верните приборную панель в ее изначальное состояние. То есть соберите полностью узел.
Почему-не горит подсветка панели приборов
Приведу пример из своей жизни. Поехал летом на рыбалку со своим другом на автомобиле ВАЗ 2115. В пути следования перед прибытием на место, перестала светиться подсветка панели приборов. Неисправность казалось бы незначительная для дневного времени, но в вечернее и в ночное время водителю в этой ситуации невозможно сконцентрировать свое внимание на показании приборов, а значит, необходимо было устранить неисправность.
Как поступить в данной ситуации, где нужно искать причину неисправности? Запасные лампочки имелись в наличии, предохранители отсутствовали. А может быть причина и не в предохранителях, а в разрыве либо в отсутствии контакта? Сразу в общем-то и не сообразить, — с чего нужно начинать. То-есть, мы задались единственной мыслью: Как же в этом случае определить неисправность?
Плохая масса
Мигание задних фонарей или одновременное включение нескольких лампочек – привычное явление для владельцев «четырок». Помимо плохого контакта причиной такой «цветомузыки» может стать плохая масса. Минусовой провод каждого из задних фонарей выходит из соединительной колодки проводов (фишки) и крепится на кузов рядом с ним. Периодически это соединение окисляется и контакт пропадает (цепь размыкается). Прокладка нового провода массы позволяет вернуть работающие габариты, поворотники и ПТФ. На фото указано точное расположение провода массы для задних фонарей. В передних фарах и габаритных огнях конструкция также включает наличие массы. Со временем масса пропадает и цепь размыкается. Причины, из-за которых не горят задние габариты ВАЗ 2114 есть разные, но устранение каждой из них под силу любому владельцу машины. Восстановление провода массы в основную косу проводов, идущую на блок фар, не занимает много времени.
Причины отказала панели приборов
Любой узел и агрегат на отечественном автомобиле с пробегом через определенное время приходит в негодность. Плохие дорожные и климатические условия, низкое качество материалов, несвоевременное обслуживание – все это ведет к постепенному износу всех элементов автомобиля. В ситуации с поломкой приборной панели все сложнее, т.к. никаких особенных правил по обслуживанию панели нет. Единственное, что может предотвратить ранний выход из строя – недопущение попадания влаги в корпус приборки. Если не работает приборка на ВАЗ 2114, стоит провести ее быстрый ремонт. Основная причина – нерабочий показатель температуры охлаждающей жидкости. В случае перегрева мотора высоки риски попасть на его ремонт. Рассмотрим каждую из возможных причин неисправности.
1. Перегорание предохранителя
При отсутствии механического воздействия на панель ее резкая поломка вызывает большое удивление. Неопытный водитель поспешит обратиться в сервис, либо попытается разобрать корпус самостоятельно, с целью выяснить место поломки. Отметим, что первое действие, которое нужно произвести при одновременном бездействии всех элементов на панели – проверка предохранителя. В разные года выпуска автомобиля монтажные блоки с предохранителями могут отличаться. В блоке старого образца предохранитель находится в нижнем ряду. Если считать слева направо, то нужный элемент будет девятым по счету. На более поздних моделях 2114 автомобили стали оборудоваться доработанными монтажными блоками. Предохраняющий элемент, отвечающий за приборку, находится в нем по правую сторону, первый по счету (сверху вниз). На фото он расположен прямо под щепкой. В независимости от года выпуска на нужном месте устанавливались элементы в 7,5 Ампер. При отказе приборной панели в первую очередь проведите процедуру по замене предохранителей. В качестве рекомендации укажем, что наборы с запасными элементами продаются во всех автомобильных магазинах.
3. Повреждение платы
Важнейшая часть конструкции – плата. Даже частичное повреждение ее поверхности вызывает серьезные сбои в показаниях тахометра, спидометра, показателя температуры и уровня топлива. Перегорание платы происходит из-за короткого замыкания. Заниматься перепайкой контактов на плате ВАЗ – пустая трата времени. Дело в том, что после подобного ремонта плата прослужит недолго и снова выйдет из строя. Решение проблемы – полная замена элемента на новый.
4. Неисправность всего блока предохранителей
Еще одной причиной, почему не работает щиток приборов, может быть неисправность в монтажном блоке. Сгорание места контакта ведет к постоянному выгоранию предохранительного элемента. Это вредит корректной работе приборки. Устраняется эта проблема заменой всего блока в сборе. Ничего сложного в этой процедуре нет, а стоимость готовых вариантов под замену низкая. Также можно попробовать восстановить блок предохранителей, путём перепайки дорожек. Нерабочая приборная панель ВАЗ 2114 –проблема для водителя. При ее неисправности случается так, что не работают дворники. Все это – звенья одной цепи неисправности, поэтому если Вы наблюдаете одновременный сбой в двух этих узлах – проведите диагностику.
Устраняйте неполадки сразу после их обнаружения, т.к. если не показывают стрелки приборов – трудно определить некоторые показатели состояния автомобиля.
Повреждение проводки
Одна из нежелательных поломок – повреждение проводки. Мелкие контакты, резисторы и штекеры без наличия инструмента восстанавливаются трудно. Отсутствие питания на разъемы и цоколи лампочек ведут к их неисправности. В качестве попытки ремонта своими руками можно отсоединить штекеры и разъемы, после чего зачистить все контакты от окислов. В редких случаях эта процедура позволяет восстановить контакт. Подсветка приборной панели ВАЗ 2114 не является ключевым компонентом конструкции, но ее отсутствие серьезно усложняет процесс эксплуатации машины в ночное время. В момент замены ламп можно провести процедуры пересвета и заменить стандартные элементы на светодиодные. Помимо повышенной яркости Вы получите более высокий срок службы. Выше на фото представлена подробная схема соединений панели приборов ВАЗ 2114.
Причины неисправности
Из всех электроприборов подсветка салона считается довольно надежным элементом. Редкое использование и размещение плафона на потолке автомобиля снижает вероятность его механической поломки. Само включение прибора освещения происходит с характерным щелчком при нажатии. Чрезмерно сильно нажатие по причине несрабатывания включателя – распространенная ситуация у владельцев четырнадцатых и пятнадцатых моделей. Небрежное отношение к включателю освещения – первая причина возникновения механических поломок.
Помимо основного плафона, за освещение салона «четырки» отвечают следующие источники света: приборная панель, лампочка в бардачке, небольшой плафон для водителя (рыбий глаз).
Рассматривая вопрос «почему не горит свет в салоне ВАЗ 2114?» нельзя не отметить возможные неполадки в следующих элементах.
