Принцип работы дизельного двигателя – чтобы смог понять каждый!

Принцип работы дизельного двигателя

Сперва воздух поступает в цилиндры. В конце такта сжатия, когда поршень почти достиг верхней мертвой точки, температура воздуха в камере сгорания достигает высоких значений (порядка 700-800 градусов) и затем в цилиндры впрыскивается дизельное топливо, которое воспламеняется самостоятельно, без искрового зажигания. Тем не менее, свечи в дизельном агрегате все-таки есть, но то – свечи накаливания, а не зажигания, которые нагревают камеру сгорания для облегчения запуска двигателя в холодное время.

Работа свечи накаливания в дизельном двигателе

Они представляет собой спираль (бывают с металлической и керамические), могут быть установлены в вихревой камере или в форкамере (если речь идет об агрегатах с раздельной камерой сгорания) или непосредственно в камере сгорания (если она нераздельная). При включении зажигания свечи накаливания практически мгновенно, за считанные секунды они раскаляются до температур в районе тысячи градусов и нагревают воздух в камере сгорания, облегчая процесс самовоспламенения топливно-воздушной смеси.

КАК РАБОТАЕТ ДВИГАТЕЛЬ ВНУТРЕННЕГО СГОРАНИЯ

В данном разделе рассматривается принцип работы двигателя внутреннего сгорания на примере одноцилиндрового бензинового мотора.

Главная часть двигателя внутреннего сгорания — это цилиндр с внутренней зеркальной поверхностью. Сверху на цилиндре установлена головка, которая является отдельной деталью и при необходимости снимается, например чтобы получить доступ к двигателю для проведения ремонтных работ (рис. 1.2).

Рис. 1.2. Двигатель со снятой головкой блока цилиндров.

Внутри цилиндра находится поршень. Внешне он напоминает обычный стакан, который перевернут вверх дном (именно дно поршня является его рабочей поверхностью). В процессе работы двигателя поршень внутри цилиндра перемещается вертикально вверх- вниз с высокой интенсивностью.

Снаружи по окружности поршня в отдельных канавках расположены поршневые кольца. Поршень прилегает к внутренней поверхности цилиндра неплотно. Поршневые кольца, во-первых, препятствуют попаданию вниз газа, образующегося при работе двигателя, во- вторых, не пропускают моторное масло в камеру сгорания, которая находится над поршнем и расположена над верхней мертвой точкой (о том, что это такое, рассказывается далее).

Поршень закреплен на шатуне с помощью специальной детали, которая называется поршневым пальцем. В свою очередь, шатун закреплен на коленчатом валу двигателя, а точнее — на кривошипе коленчатого вала (рис. 1.3). При сгорании рабочей смеси образующиеся газы оказывают сильное давление на поршень, который начинает двигаться вниз и через шатун передает свою энергию на коленчатый вал, что в результате вынуждает его вращаться.

Рис. 1.3. Поршень с шатуном.

На конце коленчатого вала имеется тяжелый металлический диск с зубьями, который называется маховиком. Основная его задача — обеспечить вращение коленчатого вала по инерции, что необходимо для подготовительных тактов рабочего цикла (о том, что такое «такты» и «рабочий цикл», будет рассказано далее).

Горючая смесь поступает в камеру сгорания через впускной клапан, а после сгорания продукты горения, которые представляют собой выхлопные газы, выходят из камеры сгорания через выпускной клапан. Оба клапана открываются в тот момент, когда их толкает соответствующий кулачок распределительного вала. Как только кулачок отходит назад (это происходит очень быстро, так как распределительный вал вращается с высокой скоростью), клапаны вновь плотно закрываются: их возвращают в исходное положение мощные пружины.

Примечание.

Распределительный вал двигателя приводится в действие коленчатым валом.

Свеча вкручивается непосредственно в головку блока цилиндров: для этого специально предназначено отверстие с резьбой. Свеча является источником искры, которая проскакивает между ее электродами, от нее в камере сгорания воспламеняется рабочая смесь. На каждый цилиндр двигателя приходится одна свеча (следовательно, у четырехцилиндрового двигателя имеется четыре свечи, у восьми-цилиндрового — восемь и т. д.).

При движении вверх-вниз поршень поочередно достигает двух крайних положений — верхнего и нижнего: в них он максимально удален от центральной оси коленчатого вала. Верхнее крайнее положение поршня называется верхней мертвой точкой, а нижнее — нижней мертвой точкой (соответственно ВМТ и НМТ). Расстояние между ВМТ и НМТ называется ходом поршня.

Пространство, которое остается над поршнем при его нахождении в ВМТ, называется камерой сгорания. Именно здесь воспламеняется и сгорает рабочая смесь. При этом возникает своеобразный «мини-взрыв», который сопровождается резким и сильным повышением давления, под воздействием которого поршень начинает двигаться вниз. Как раз в этот момент тепловая энергия превращается в механическую. При вертикальном движении вниз поршень через шатун толкает коленчатый вал, заставляя его вращаться. Образовавшийся крутящий момент передается на ведущие колеса автомобиля, которые и приводят машину в движение.

Объем в промежутке между ВМТ и НМТ называется рабочим объемом цилиндра. Если суммировать объем камеры сгорания (как указывалось, так называется пространство над ВМТ) и рабочий объем цилиндра, получится полный объем цилиндра. Сумма полных объемов всех цилиндров называется рабочим объемом двигателя.

По такому принципу работает двигатель внутреннего сгорания современного автомобиля. Далее рассмотрено, что представляет собой рабочий цикл двигателя внутреннего сгорания.

ТУРБОДИЗЕЛЬ

Эффективным средством повышения мощности и гибкости работы дизеля является турбонаддув. Он позволяет подать в цилиндры дополнительное количество воздуха и соответственно увеличить подачу топлива на рабочем цикле, в результате чего увеличивается мощность двигателя.

Отсутствие дроссельной заслонки в дизеле позволяет обеспечить эффективное наполнение цилиндров на всех оборотах без применения сложной схемы управления турбокомпрессором. На многих автомобилях устанавливается интеркулер, позволяющий поднять массовое наполнение цилиндров и на 15-20 % увеличить мощность.

Типы дизельных двигателей

По конструкционным особенностям камер сгорания дизели можно разделить на три типа:

• С разделенной камерой сгорания. В таких устройствах подача топлива осуществляется не в основную, а в дополнительную, т.н. вихревую камеру, которая располагается в головке цилиндрового блока и соединяется с цилиндром каналом. При попадании в вихревую камеру воздушная масса максимально сжимается, тем самым улучшая процесс воспламенения топлива. Процесс самовоспламенения начинается в вихревой камере, затем переходит в основную камеру сгорания.
• С неразделенной камерой сгорания. В таких дизелях камера располагается в поршне, а топливо подается в пространство над поршнем. Нераздельные камеры сгорания с одной стороны позволяют экономить расход топлива, с другой стороны – повышают уровень шума при работе двигателя.
• Двигатели предкамерные. Подобные дизели оснащаются вставной форкамерой, которая соединяется с цилиндром тонкими каналами. Форма и размер каналов определяют скорость движения газов при сгорании топлива, снижая уровень шума и токсичности, увеличивая ресурс работы двигателя.

Устройство системы дизельного двигателя

Изнутри мотор на дизеле изготовлен из следующих блоков:

• цилиндры и поршни;
• форсунки;
• клапаны впуска и выпуска;
• нагнетающий давление компрессор;
• охладитель воздушных масс.

Виды дизельного двигателя классифицируются по конструкциям камер сгорания. Их всего три:

1. Отдельные камеры сгорания. Автодизель в таких аппаратах попадает в одну камеру. Ее можно увидеть, если раскрутить ГБЦ. Затем масса в вихревой камере сжимается до самого минимума. Начинается воспламенение ее, и только потом воспламененная воздушная масса приходит в первую камеру.
2. Неразделенная. Схема работы подобного силового аппарата проста. Камера находится в поршне, а топливо подается в образующееся пространство над поршнем. Особенности такого мотора заключаются в экономии горючего. Однако шумность работы его повышается.
3. Предкамерные силовые агрегаты. Это третья разновидность двигателей внутреннего сгорания на дизеле. Они оснащаются вставной форкамерой. Она подсоединяется с цилиндрами путем специальных трубок. Именно от этих трубок, точнее от их размеров и форм будет зависеть экономичность потребления горючего, экологичность выбросов, шумность и мощность мотора.

Степень сжатия в камерах разных видов дизельного двигателя различная. Но однозначно, что она намного выше, чем у бензинового. А рабочий процесс начинается с попадания воздушной массы в камеру сгорания, где она должна разогреться до определенной температуры.

Силовые аппараты на дизеле могут быть как двухтактными, так и четырех-тактными. В последнее время компании стали выпускать по большей части четырех-тактные двигатели. Они надежней и мощнее, чем двухтактные.

На морских судах используются реверсивные моторы на дизеле. Также такие же моторы применялись ранее на тепловозах. Подобные силовые агрегаты нужны были для того, чтобы механизм мог двигаться назад.

Теперь вы знаете, как устроены современные дизельные двигатели, которые работают в автомобилях. Давайте посмотрим на принцип работы таковых.

Востребованность форкамер

Форкамера дает возможность контролировать воздушные массы, она устанавливается непосредственно перед системой очистки. Например, форкамера в электровозе – это небольшое помещение, через которое фильтруется воздух и позже по системе вентиляции попадает в вагоны, где им пользуется кондиционеры. Иными словами, благодаря этому в систему попадает предварительно отфильтрованный воздух.

В помещении предусмотрена возможность разделения воздушных масс на каналы. Если нужно, чтобы воздух был теплым, там ставят термостат, который позволяет регулировать температуру воздушных потоков и контролировать ее. В зимнее время системы вентиляции в поездах и больших помещениях используют как систему отопления. Радиатор в данном случае будет не нужен: в каналах для воздушных потоков устанавливают специальные решетки, и этого достаточно для полного контроля над помещениями.

При необходимости воздух в форкамере можно подвергнуть технической обработке, например, санитарной. Приспособление применяется для вентиляционных систем закрытого и полузакрытого типа при учете их большой площади. Закладка такого помещения происходит при строительстве здания, однако если его нет, форкамеру можно достроить или превратить в нее пустующую комнату.

Мнение эксперта

Никоноров Владимир Алексеевич

Наш эксперт. Специалист в области кондиционирования и вентиляции с 10-летним стажем.

Задать вопрос

Если форкамера нужна в частном доме, разрешение не требуется, но для многоквартирного придется его получить. В любом случае, чтобы устройство могло работать правильно, требуется грамотно составленный проект, в противном случае от него будет мало пользы. Кроме этого, должна быть грамотно рассчитана вентиляция с учетом особенностей климата, площади помещения и иных нюансов.

Отличная статья 0

• Еще больше интересного:

Турбина

Мощность, которую способен развить мотор, зависит от количества топлива и воздуха, которые в него поступают. Чтобы повысить возможности агрегата, необходимо увеличить содержание перечисленных компонентов. Для поступления в камеру сгорания большего количества топлива, следует поднять уровень воздуха, который

попадает в цилиндр. Для этого применяется дополнительное оборудование. Принцип работы турбины дизельного двигателя достаточно прост. Деталь позволяет нагнетать больше воздуха. Благодаря этому увеличиваются объемы сжигаемого топлива, что значительно повышает количество выделяемой энергии.

Это интересно: Поршень тормозного суппорта и другие элементы устройства

Форсунка — назначение и виды

Очень часто ремонт дизельных двигателей связан с диагностикой работы форсунок и их починкой или заменой.

Они бывают двух видов:

• управляемые механически
• электромагнитные

В управляемых механически – отверстие, которое распыляет горючее, открывается в зависимости от силы давления в шланге. Ее отверстие закрывает игла, соединенная с поршеньком на верхушке форсунки. Пока не возникло давления, игла не позволяет горючему выйти через распылитель. Когда горючее поступает под напором, плунжер поднимается и оттягивает иголку. Отверстия распылителя раскрываются, и горючее выбрызгивается в цилиндр.

В нем установлены свечи накаливания, воспламеняющие горючее с воздухом. Они раскаляют воздух в специализированном отсеке, прежде, чем он окажется в цилиндре. По сути, свечи только облегчают запуск мотора ДВС, поскольку перед попаданием в цилиндр воздух уже достаточной температуры. Именно поэтому, когда на улице тепло, или если мотор еще не остыл после выключения зажигания, его запуск происходит и без участия свечей, а когда холодно – это невозможно.

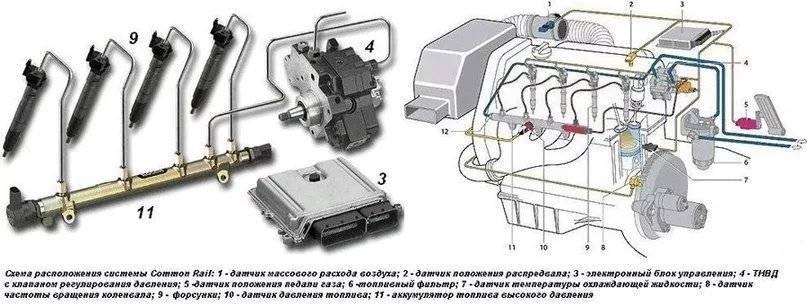

Оснащенный электромагнитными форсунками дизель – более современный вариант. В таком случае – в насосе, подающем горючее, отсутствуют для каждого цилиндра своя секция, а шланг – один на все форсунки, и обеспечивает нужное давление и впрыск горючего сразу во все форсунки цилиндров ДВС.

При данной системе ДВС – на форсунки воздействуют электрические импульсы, поступающие от блока управления автомобилем: их клапаны, открывающие и закрывающие выходы для впрыска горючего – электромагнитные. Сам блок управления мотором считывает информацию со специальных датчиков, а затем дает команду электромагнитному управлению форсунками.

Такая система подачи топлива в дизельный двигатель еще и намного экономичней.

Форсунки начали использовать в производстве моторов еще в тридцатых годах XX столетия, их устанавливали сначала на авиамоторы, затем стали применять в двигателях гоночных машин. А массовое применение в автомобилестроении они получили лишь в семидесятые-восьмидесятые годы прошлого века. Тому послужили топливный кризис и осознание необходимости сбережения природы: чтобы сделать авто более мощными – специально переобогащали воздушно-горючую смесь, но это приводило к увеличению расхода топлива и переизбытку продуктов сгорания в газовых выхлопах автомобилей. И в 1967-м проблема была решена – тогда и была изобретена электромагнитная форсунка, в которой впрыск осуществляется электронной командой. Вне всяких сомнений, электроника всегда лучше механики, поскольку имеет перед ней массу очевидных преимуществ.

Конструкция и строение

По конструкции дизельный двигатель не отличается

от бензинового

– те же цилиндры, поршни, шатуны. Правда, клапанные детали усилены, чтобы воспринимать высокие нагрузки – ведь

степень сжатия

дизеля намного выше (19-24 единиц против 9-11 у бензинового мотора). Этим объясняется большой вес и габариты дизельного мотора в сравнении с бензиновым.

Принципиально отличие в способах формирования смеси топлива и воздуха, её воспламенения и сгорания. У бензинового мотора смесь образуется во впускной системе, а в цилиндре воспламеняется искрой свечи зажигания. В дизельном двигателе подача топлива и воздуха происходит раздельно. Вначале в цилиндры поступает воздух. В конце такта сжатия, когда он нагревается до температуры 700-800оС, в камеру сгорания форсунками, под большим давлением впрыскивается солярка и почти мгновенно самовоспламеняется.

Смесеобразование в дизелях протекает за очень короткий промежуток времени. Для получения горючей смеси, способной быстро и полностью сгорать, необходимо, чтобы топливо было распылено на возможно более мелкие частицы, и каждая частица имела достаточное для полного сгорания количество воздуха. С этой целью топливо в цилиндр впрыскивается форсункой под давлением, в несколько раз превышающим давление воздуха при такте сжатия в камере сгорания.

В дизелях применяют неразделенные камеры сгорания. Они представляют собой единый объем, ограниченный днищем поршня 3 и поверхностями головки и стенок цилиндров. Для лучшего перемешивания топлива с воздухом форму неразделенной камеры сгорания приспосабливают к форме топливных факелов. Углубление 1, выполненное в днище поршня, способствует созданию вихревого движения воздуха.

Мелко распыленное топливо впрыскивается из форсунки 2 через несколько отверстий, направленных в определенные места углубления. Чтобы топливо полностью сгорало и дизель обладал наилучшими мощностями и экономическими показателями, топливо нужно впрыскивать в цилиндр до прихода поршня в ВМТ.

Самовоспламенение сопровождается резким нарастанием давления – отсюда повышенная шумность и жесткость работы. Такая организация рабочего процесса позволяет работать на очень бедных смесях, что определяет высокую экономичность. Экологические характеристики тоже лучше – при работе на бедных смесях выбросы вредных веществ меньше, чем у бензиновых моторов.

К недостаткам относят повышенную шумность и вибрацию, меньшую мощность, трудности холодного пуска, проблемы с зимней соляркой. У современных дизелей эти проблемы не столь очевидны.

Дизельное топливо должно отвечать определенным требованиям. Главные показатели качества топлива – чистота, малая вязкость, низкая температура самовоспламенения, высокое цетановое число (не ниже 40). Чем больше цетановое число, тем меньше период задержки самовоспламенения после момента впрыска его в цилиндр и двигатель работает мягче (без стуков).

Устройство двигателя

Дизельный двигатель состоит из следующих основных систем и механизмов:
— кривошипно-шатунный механизм;
— газораспределительный механизм;
— система пуска;
— система питания;
— система охлаждения;
— смазочная система.

Принцип работы такого мотора следующий: в цилиндрах сгорает топливо, выделяя энергию, которая приводит в движение поршень, связанный шатуном с коленчатым валом. Под давлением поршня вал прокручивается, передавая крутящий момент дальше по трансмиссии к ведущим колесам. Системы двигателя отвечают за пуск двигателя, подачу топлива, охлаждение и смазку рабочих поверхностей.

Дизельные двигатели могут быть 2-х и 4-тактными. И первые, и вторые успешно используются в тех или иных сферах и имеют свои плюсы и минусы. Преимуществами 4-хтактных двигателей являются:
— экономичность;
— надежность;
— несложное техническое обслуживание;
— сравнительно невысокий уровень шума при работе.

Недостатки 4-хтактных моторов:
— 3 из 4-х тактов цикла совершаются по инерции, а рабочим является только один из них;
— резкие увеличения нагрузки во время рабочего такта требуют наличия более надежных и прочных элементов: шатуна, втулки цилиндра, поршня и т.д.;
— необходимость регулировки тепловых зазоров;
— запускается дольше, чем 2-хтактный.

Конструктивные отличия

По основному устройству дизели подобны бензиновым инжекторным моторам. Но вес подобных деталей дизеля по сравнению, с работающими на бензине, больше и лучше переносят высокое давление.

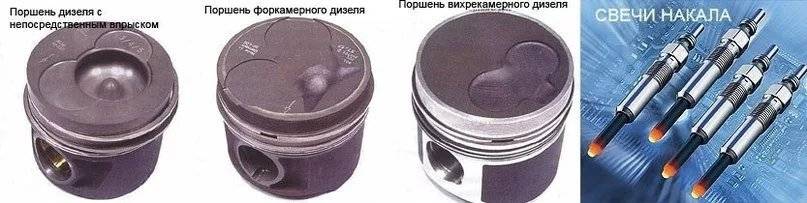

Дизели отличаются своими поршнями. Их форма диктуется разновидностью к/с и по ней просто выявить для какого двигателя предназначен этот поршень.К/с обычно располагается в поршне, верх которого, достигая ВМТ, выступает выше плоскости блока цилиндров.

Дизели характеризуется сжатием в 21±3 единицы, бензиновый – 10±1 единица. Он имеет принципиальную разницу над двигателем на бензине в формировании, воспламенении и сгорании горючей смеси.

Воздух и топливо в дизелях подается раздельно. Почти у всех современных дизелей имеется система наддува, повышающая его возможности. Чтобы оптимизировать наддув при любых оборотах, геометрия турбонагнетателей делается изменяемой. КПД, крутящий момент и вес агрегатов дизеля больше бензиновых.

Как добиться топливной экономичности без вреда для двигателя

Сейчас читают: Очистка поршней от нагара

Май 19, 2020

Провернуло шатунный вкладыш: что делать водителю

Май 18, 2020

Прежде всего, нужно определить, на какой скорости на каждой передаче обороты двигателя на конкретном ТС падают ниже 1800-2000 об/мин. Как правило, для большинства моторов 1.8-2 тыс. оборотов являются тем «минимумом», когда давление в системе смазки уже достаточное для того, чтобы избежать повышенного износа.

Второе, нужно обязательно учитывать дорожные условия. Например, автомобиль движется со скоростью 60 км/ч на 5 передаче по ровной дороге, однако далее начинается подъем. Водитель может или сильнее нажать на газ, чтобы поддерживать набранную скорость, или же перейти на пониженную передачу.

Так вот, в первом случае нагрузки на двигатель будут очень большими, а также возникает риск детонации. При этом никакой экономии топлива уже нет, так как приходится сильнее нажимать на газ, чтобы поддерживать набранную скорость. Получается, бензин в цилиндрах сгорает интенсивнее, а тяги на повышенной передаче нет, при этом машина с большим трудом преодолевает подъем.

Если изучить основные рекомендации специалистов, касательно того, какие обороты, скорость, передачи и другие факторы влияют на расход топлива и ресурс ДВС, тогда для бензиновых моторов можно выделить следующее:

• крайне нежелательно постоянно ездить на оборотах ниже 2000 тыс.;
• необходимо подбирать передачу в соответствии с дорожными условиями;
• движение на наивысшей передаче должно происходить с оптимальной скоростью;

Что касается дизельных моторов, оптимальная скорость, обороты и выбор передачи будет отличаться от бензиновых аналогов. По этой причине тонкости и особенности экономичной езды на дизельном моторе следует изучать отдельно.

Еще следует отметить, что для экономии топлива очень важно научиться сохранять инерцию. На практике это значит, что без необходимости не следует пользоваться тормозом, уметь применять торможение двигателем, своевременно переключать передачу, проходя повороты с минимальной потерей ранее набранной скорости и т.д

Обратите внимание, такая езда требует понимания всех происходящих процессов, то есть неопытный водитель сначала нуждается в определенной профессиональной подготовке (контраварийное вождение), только после чего можно применять полученные знания на практике!

Продувка цилиндров — скрытая функция в автомобилях, о которой многие не знают. Как её включить?

Современные машины имеют сразу несколько функций, о которых большая часть автомобилистов даже не догадывается.

Одной из таких можно назвать встроенную функцию продувки цилиндров. Каким же образом она активируется, и какой результат получается после использования?

Причины возникновения неисправности. При необходимости совершения поездки в зимний период, немало автомобилистов сталкиваются с такой проблемой, как осложненный запуск мотора. Причиной для этого могут стать несколько факторов, но после осуществления нескольких неудачных попыток запуска двигателя, свечи зажигания попросту оказываются залитыми топливом. В качестве стандартной процедуры устранения подобной неисправности следует демонтировать свечи, хорошо их просушить и установить обратно. Зимой выполнение такого ремонта не слишком удобно, а многие владельцы машин даже не имеют под рукой ключа для свечей.

Производители автомобилей предусмотрели подобный вариант и сумели создать режим, который дает возможность продувки цилиндров без проведения манипуляций в подкапотном пространстве. Эта функция имеется в наличии практически на всех моделях автомобилей, а правила ее использования подробно описаны в руководстве по эксплуатации. Отдельно стоит отметить, что метод активации этого режима для продувки цилиндров не всегда одинаковый, все будет зависеть от производителя.

Важным моментом является то, что такой способ работает только на машинах, где предусмотрена инжекторная система подачи топлива. На отдельных моделях, выпущенных в Японии, она просто может отсутствовать.

Продувка цилиндров и ее виды. Режим продувки цилиндров представляет собой неотъемлемую часть работы мотора. Для того чтобы продукты сгорания заменялись в цилиндрах свежим воздухом, в них предусматриваются окна для продувки, чтобы выпустить отработанные газы и подать в цилиндры свежий воздух.

У различных цилиндров и видов моторов имеются собственные системы продувки:

• Щелевая;
• Клапанно-щелевая;
• Контурная;
• Прямоточная;
• Возвратно-петлевая.

Вне зависимости от того, какая схема продувки используется, в стандартном режиме работы она осуществляет полноценную замену уже отработанных продуктов сгорания.

Продувка цилиндров при проведении диагностики. Для того чтобы выяснить причины низкой компрессии в одном или нескольких цилиндрах мотора, также применяется такой метод, как продувка цилиндров. Он заключается в подаче сжатого воздуха под давлением 0,2 -0,3 МПа в требуемый цилиндр. Перед этим выполняется предварительная установка поршня в верхнюю мертвую точку, включение высокой передачи в КПП и ручного тормоза. Это необходимо для того, чтобы исключить проворачивание коленчатого вала.

В цилиндр осуществляется подача сжатого воздуха и наблюдается следующий результат:

• Если утечка воздуха выполняется из дроссельного узла, тогда неисправность во впускном клапане;
• При попадании воздуха в расширительный бачок в виде пузырьков, или же попадание их в один из других цилиндров, свидетельствует о том, что неисправна прокладка блока цилиндров.

Активация функции. Для того чтобы активировать функцию, следует выполнить такие действия:

• Сесть на место водителя и вставить ключ зажигания в замок;
• Выжать педаль акселератора в пол до упора;
• Перевести ключ в положение запуска и покрутить стартером от 7 до 10 секунд.

Заключение. При полном выжимании педали газа, блоком управления двигателем будет включаться режим продувки цилиндров, поэтому подача топлива через форсунки выполняться не будет. За счет поступающего воздуха лишний бензин выйдет из цилиндров, и свечи просохнут

Спустя 7-10 секунд можно осторожно отпустить педаль газа для запуска двигателя

Если необходимо, действие можно повторить, но важно принимать во внимание высокое потребление заряда АКБ

Части системы дизельного двигателя, механизм его действия

Дизель состоит из:

• бака для горючего,
• насоса, подкачивающего дизтопливо,
• фильтров,
• топливного насоса, который подает горючее под высоким давлением,
• свечи накаливания
• основной части двигателя, которой является форсунка.

Подкачивающий насос отвечает за забор дизельного топлива из бака и отправляет его в топливный насос, а сам этот насос для подачи горючего под давлением – состоит из нескольких секций (их столько же, сколько двигатель ДВС имеет цилиндров – одна секция отвечает за обслуживание одного цилиндра).

Устройство насоса для подачи горючего под воздействием давления таково: внутри него по низу во всю длину располагается вал с кулачками, который совершает вращения от распредвала мотора. Кулачки воздействуют на толкатели, заставляющие функционировать плунжер (поршень). Поднимаясь, плунжер способствует давлению горючего в цилиндре. Таким образом и происходит выталкивание горючего посредством ТНВД в ту главную рабочую часть двигателя, которой и является форсунка.

Поступающему в магистраль дизельному топливу необходимо давление, чтобы продвинуться к форсунке для распыления через нее. Для этого и нужен поршень – он захватывает горючее внизу и продвигает к секционной верхушке. Поступающее под напором – горючее уже может качественно распыляться в камере сгорания. В этом насосе сила давления достигает 2000 атмосфер.

Одна из функций плунжера – контролировать объем подачи дизтоплива на форсунку своей двигающейся частью, открывающей и закрывающей канальца внутри него, эта часть соединяется с педалью, отвечающей за подачу газа в салоне машины. То, насколько открыты каналы подачи горючего и его объем – обусловлено углом, под которым повернут поршень. Его поворот осуществляет рейка, соединяющаяся с педалью газа.

Вверху насоса, подающего под давлением горючее, расположен клапан, он устроен так, чтобы открываться под давлением и захлопываться, если оно мало. Таким образом, когда поршень внизу, клапан – в захлопнутом положении, и горючее из шланга, к которому подсоединена форсунка, поступать в насос не может. Давление, образующееся в секции, достаточно для впрыскивания горючего в цилиндр, тогда топливо и доставляется по шлангу в форсунку, а она – производит распыление его в цилиндре.
