Пневмоподушка как деталь современного автомобиля

Схема пневмоподвески

Встречается пневматическая подвеска на легковых авто высокого класса, на внедорожниках, на грузовых автомобилях и автобусах, а также некоторых видах спецтехники. При этом на легковых автомобилях в плане конструкции пневма самая сложная, так как часто используются амортизаторы с электронным управлением (адаптивная подвеска).

Конструктивно «классическая» пневмоподвеска включает в себя:

  • пневмоэлементы;
  • компрессор;
  • ресивер (не всегда);
  • датчики положения кузова;
  • систему управления.

Важно понимать, что фактически основной пневматической частью пневмоподвески является упругий элемент, который заменяет собой пружины, рессоры, торсионы. Это значит, что в целом такая подвеска конструктивно не сильно отличается от подвесок других типов (типа МакФерсон, многорычажной и т.д.)

Основное отличие на легковых авто — пневмостойки, которые заменяют традиционные амортизаторы с пружинами.

Как устроена пневмостойка

Пневмоподушка (пневмоэлемент, пневмобаллон или пневматическая рессора) – это упругий элемент, который принимает на себя нагрузки при езде по неровностям (аналогично пружинам), при этом поддерживает кузов автомобиля в нужном положении, сохраняет заданный клиренс.

Для реализации такой задачи в пневмобаллоне постоянно поддерживается необходимое давление воздуха, который нагнетается компрессором. При этом пневмобаллон может быть единым целым с амортизатором или интегрироваться отдельно.

Если амортизатор и пневмоподушка выполнены одним целым — такая конструкция называется пневмостойкой. Такая стойка напоминает конструкцию МакФерсон, при этом вместо пружины используется камера из резины, наполненная воздухом. Также камера имеет особый каркас, повышающий прочность и износостойкость.

Компрессор «пневмы»

Основная задача компрессора — нагнетать воздух в систему для дальнейшей подачи в пневматические баллоны

При этом важно понимать, что компрессор пневматической подвески является не просто устройством для подачи воздуха под давлением

Данный элемент нагнетает воздух, постоянно контролирует его давление в системе на всех участках системы. Также компрессор имеет специальный осушитель, чтобы удалить лишнюю влагу из системы.

Ресивер пневмоподвески

Ресивером пневмы является резервуар, в котором накапливается сжатый воздух. Ресивер нужен для того, чтобы поддерживать давление в системе без необходимости постоянно задействовать компрессор. Компрессор срабатывает только тогда, когда в ресивере снижается давление.

В результате, благодаря наличию ресивера срок службы компрессора заметно увеличивается. Также ресивер позволяет более эффективно поддерживать оптимальное давление в пневмобаллоннах, так как не тратится время на включение компрессора и подкачку воздуха. Обычно при включении компрессор поднимает давление в ресивере, а не в самих пневмоподушках.

Электронная система управления пневмоподвеской

За счет наличия специальных клапанов и датчиков блок управления пневмой осуществляет контроль за давлением воздуха, а также гибко распределяет его на каждый пневмобаллон.

Это возможно благодаря наличию:

  • ограничительных клапанов;
  • перепускных клапанов;
  • электронных датчиков.

Датчики определяют эффективность работы всей пневмосистемы, учитывают положение кузова и скорость движения авто, угол поворота руля, положение педали газа и т.д. С учетом целого ряда показателей система самостоятельно регулирует положение кузова, отвечает за степень демпфирования амортизаторов на адаптивной подвеске и т.д. В результате водитель получает максимальный комфорт, лучшую устойчивость, минимальные крены в поворотах и т.д.

Также системой обычно можно управлять и в ручном режиме, изменять клиренс авто и настройки подвески. Для этого можно выбрать режимы «спорт», «стандарт», «комфорт» или «плохая дорога». В зависимости от типа автомобиля, режимы, функционал и настройки могут отличаться.

Материалы, применяемые для изготовления пневмофитингов

Фитинги для пневматики могут производиться из самых разнообразных материалов, выбор определенной модели зависит от особенностей самой магистрали и условий ее эксплуатации.

Фитинги для пневмосистем

Чаще всего в продаже можно встретить фитинги из таких материалов:

  • Различные типы стали (в том числе и нержавеющая).
  • Медь и сплавы на ее основе (бронза, латунь). Производители предлагают элементы с различными типами покрытия — никелирование, хромирование, нанесение полимерных материалов, тефлона.
  • Композитные материалы.
  • Различные типы полимеров. Наиболее широко распространены фитинги для пневмосистем  из ПВХ, полипропилена, полиэтилена, полиамида, полиуретана, ацетальных полимеров.

Как уже говорилось, большую роль при выборе материала фитинга играют предполагаемые условия эксплуатации. Так для систем, используемых в медицинской или химической промышленности необходимы материалы, не оказывающие влияния на транспортируемую среду. Кроме того, такие фитинги должны обладать устойчивостью к агрессивным химическим веществам. Поэтому чаще всего в таких системах эксплуатируются фитинги из нержавеющей стали или полимерных материалов.

Если говорить о стоимости соединительных элементов, то металлические фитинги имеют более высокую цену, но они обладают и лучшими техническими характеристиками, поэтому их применение целесообразно для устройства неразъемных соединений высокой прочности. Для монтажа линий из труб ПНД, которые будут работать при значительном давлении, лучше всего применять латунные резьбовые фитинги для сжатого воздуха, пластиковые модели имеют несколько худшие характеристики.

Значительную часть фитингов составляют элементы из разнородных материалов. Так большим спросом пользуются переходы с металла на пластик и наоборот, они позволяют включать в систему различную запорную арматуру, вентили, краны. Для этих целей желательно использовать быстроразъемные модификации фитингов, которые монтируются без специальных приспособлений при помощи обычных ключей.

Характеристики пневмодомкрата

Если мы заинтересованы в том, чтобы устройство работало с запасом надежности и прочности, то подбирать подушку лучше такую, которая рассчитана на 5-6 атмосфер минимум. Это гарантирует безопасный подъем автомобиля на полную высоту, причем при определенных доработках можно изменять высоту подъема. Тем не менее, наш домкрат должен отвечать на вполне конкретные вопросы.

Грузоподъемность. Любой домкрат имеет предел по грузоподъемности, превышать который не стоит. Это относится и к пневматическим устройствам. Если мы покупаем домкрат, тогда проще — производитель всегда укажет грузоподъемность, причем с запасом. В случае с самодельным домкратом, производителем являемся мы сами, поэтому грузоподъемность нашего домкрата зависит от поставщика комплектующих. То есть, от того грузовика, от которого взята подушка пневмоподвески. В принципе, все они способны выдержать от полутора до трех тонн, однако, стоит уточнить по характеристикам определенной модели подвески. То же касается и давления, которым домкрат будет накачиваться.
Подъемная высота. Тоже немаловажный показатель, поскольку не стоит и затевать историю с изготовлением домкрата, если его подъемная высота не больше, чем высота у штатного гидравлического или винтового, который лежит в багажнике. Пневмодомкрат тем и ценен, что его можно подставить под любую точку кузова и он сможет поднять автомобиль на высоту, недоступную для гидравлики.
Высота подхвата

Для легковых автомобилей это тоже немаловажно. В тех случаях, когда необходимо поднять не просто кузов для замены колеса, а приподнять балку неразрезного моста на внедорожнике или Газели, переднюю балку, словом, те точки, куда доступ обычному домкрату закрыт

И тут стоит подумать не только об использовании домкрата в качестве подъемника только для автомобиля. Вспомните, сколько было случаев, связанных с перемещением или подъемом неподъемных сейфов, шкафов, верстаков, прочих тяжелых штук. Домкрат с пневматикой и здесь будет к месту.

Характеристика

Итак, что такое пневмоподвеска? Это одна из разновидностей автомобильных подвесок, которая применяется в автомобилестроении уже свыше 70 лет. Изначально она разрабатывалась для полуприцепов и грузовой техники. Однако в 90-ые годы воздушную подвеску стали устанавливать на легковые автомобили и премиальные внедорожники. Также ее можно встретить на крупных автобусах. Ключевая особенность такой подвески заключается в возможности регулирования клиренса, из-за чего она так востребована среди любителей тюнинга.


Смотреть галерею

Если говорить об отечественных автомобилях, зачастую данная система устанавливается на переднеприводные ВАЗы. Также можно встретить подобную подвеску на УАЗиках, но уже в качестве вспомогательной.

Кроме этого, воздушная подвеска обеспечивает комфортность езды, равномерно поглощая все неровности на дороге. В качестве упругого элемента здесь используется пневмобаллон, заполненный воздухом под давлением. Именно он выполняет роль стандартной пружины или рессоры, которые используются при конструировании большинства машин. Также отметим, что заводские системы пневпомодвески способны регулировать жесткость амортизации. Так, существует три режима: комфорт, спорт и обычный.

Какую выбрать

Перед приобретением подвески рекомендуется определиться с функциональным назначением автомобиля. Владельцу газели потребуется увеличить грузоподъемность без ущерба для контроля на дороге, водителю гоночной машины необходима большая производительность.

Для установки на автомобиль ВАЗ лучше всего подойдет двухконтурная система.

  • Диаметр манжет составляет 52 миллиметра, а сжатие менее 90. Баллон на пять литров будет оптимален;
  • Для улучшения ходовых качеств джипов подойдет одноконтурная подвеска, оснащенная парой подушек на задней оси. Максимальный объем ресивера — 10 литров;

Для седана подойдет четырехконтурная пневматическая подвеска.

Высота подушек должна составлять менее 250 миллиметров, а емкость ресивера — 8 литров.

От фирмы Airride

В ассортименте данной линейки пневматических подвесок имеется множество различных моделей:

  • Для легковых автомобилей;
  • Для коммерческого транспорта;
  • Для джипов;
  • Для максимального клиренса.

    Пневмоподвеска на автомобиль от фирмы Airride

Компания отличается высоким качеством и демократичными ценами. Продукция выполняет все поставленные задачи и имеет большой срок службы. Собственное производство позволяет нивелировать расходы на посредников, тем самым сократив розничную стоимость.

Готовим компоненты

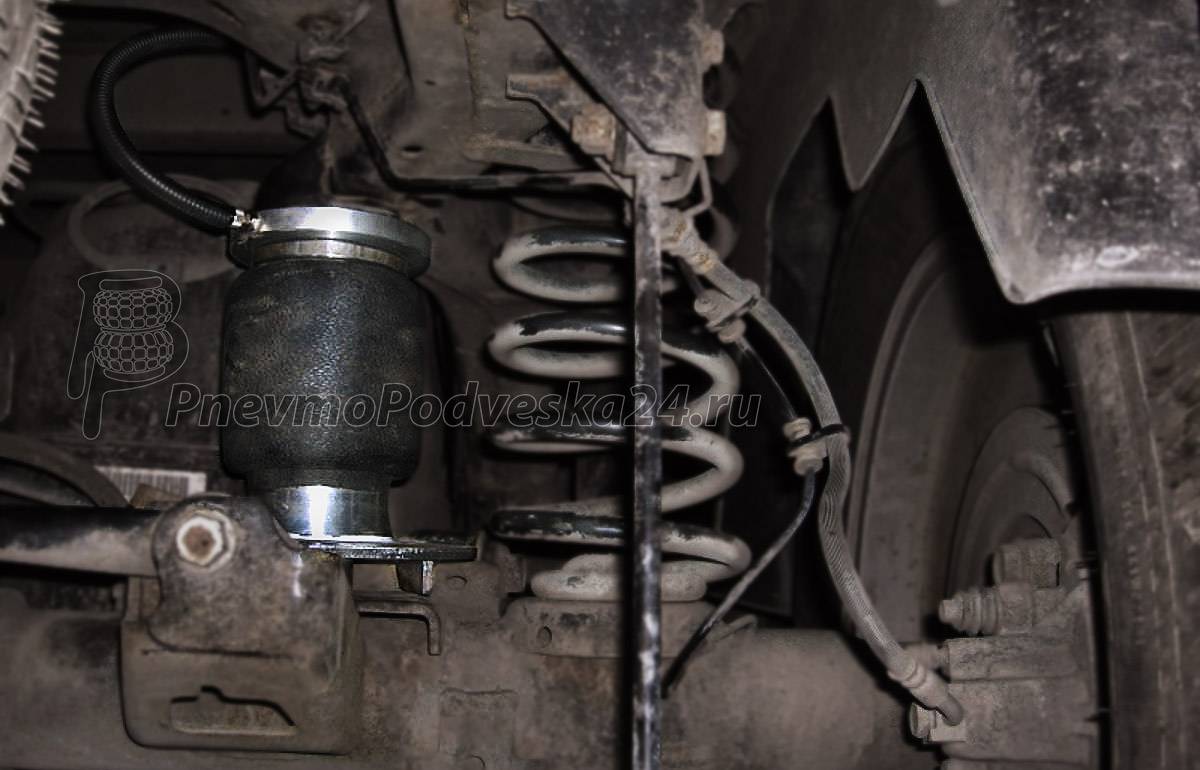

Чтобы установить своими руками пневмоподвеску на «Тойоту» или любой другой автомобиль, нам нужно подготовить сначала все составляющие данной системы. В первую очередь следует правильно подобрать пневмоподушки

Важно, чтобы воздушный элемент не препятствовал работе подвески, не задевал тормозные шланги и другие ответственные узлы ходовой. Также отметим, что сейчас продаются уже готовые комплекты под конкретную марку авто

Это касается как иномарок, так и отечественных автомобилей. К примеру, комплект готовой четырехконтурной подвески на «Приору» стоит порядка 80 тысяч рублей. Спереди баллоны идут в сборе со стойкой.

Чтобы система могла держать и стравливать воздух когда это нужно, в схеме применяются электромагнитные клапаны. Они работают от сети напряжением 12 вольт. Обычно они имеют проходное сечение в 15 миллиметров. Соединяются при помощи резьбовых фитингов на 0,5 дюйма.

Также следует подготовить компрессор. Можно взять отечественный (например, «Беркут R20»). Он отлично справляется со своими функциями. Чтобы было куда закачивать воздух нужно подготовить ресивер. Его объем должен составлять не менее 10 литров. Можно использовать бюджетный вариант – купить 20-литровый КамАЗовский ресивер, приварив к нему П-образные опоры. Он уже имеет отверстия для закачки воздуха и слива конденсата.


Смотреть галерею

Параметры выбора пневматической подвески

Диаметр стойки

Выбирая подушки для дополнения подвески к своему авто стоит обратить внимание на тип крепления. Упругие элементы могут монтироваться тремя способами:

Упругие элементы могут монтироваться тремя способами:

1. Поверх штатных стоек,

2. Рядом с ними на отдельном креплении

3. Вместо пружин.

В случае первого варианта необходимо искать размер манжеты идентичный диаметру стойки.

Для отечественных легковых машин (ВАЗ любой серии) чаще всего подходят подушки с параметром 52 мм.

У иномарок диаметр стоек может варьировать от 43 до 45 мм, что подразумевает поиск именно таких показателей на манжетах.

Габариты для установки

1. Для небольших легковых машин («Матиз», «Дэу», «ВАЗ») лучше искать подушки с параметрами в ненакачанном состоянии диаметра 120 мм и длины 190, что позволит компактно разместить их между осью и верхними опорами.

2. На седаны и джипы больших размеров можно подбирать диаметры до 135 мм и высоту 205 мм.

3. На микроавтобусы и небольшие грузовики ставят подушки от 150 мм в диаметре и 245 мм в длину и более.

Высота пневмостоек в накачанном и сжатом виде

Этот показатель важен для определения регулировки клиренса

Если пневмоподвеска устанавливается с целью разгрузить заднюю часть машины при большой массе багажа или постановке третьего ряда сидений и дополнительных пассажирах, то необходимо обращать внимание на максимальный размер подушки/стойки в накачанном виде. Чем он больше, тем лучше для авто

1. Микроавтобусам и джипам потребуется показатель в 280-320 мм, что обеспечит хорошую переносимость загруженного багажника и высокий клиренс для проходимости в сельской местности.

2. Небольшим грузовикам стоит ставить подушки на 380-420 мм в накачанном положении.

3. Универсалам и минивэнам можно монтировать и 230-250 мм.

4. Для занижения авто в соответствии с тюнингом необходимо смотреть на минимальную длину подушки в сжатом виде. Обычно их используют для монтажа на седаны и здесь стоит искать показатели 80-100 мм.

На какую ось

Установить пневмоподвеску можно на любую ось, но у различных решений есть свои преимущества.

1. Рукавный тип можно монтировать как спереди, так и сзади. Чаще всего используется четырехконтурный вариант для обеспечения полного комфорта или регулировки клиренса. Допустим монтаж лишь на переднюю ось, чтобы придать машине спортивный вид с заниженным носом и задранным багажником.

2. Подушки с крышками больше подходят для постановки на заднюю ось, чтобы облегчить перевозку грузов и ровное положение кузова. Спереди их не ставят. Это вариант для микроавтобусов и небольших грузовиков.

Выбор по массе

У каждого комплекта пневматической подвески имеется максимальный показатель по весу автомобиля, с которым он будет взаимодействовать.

1. Для небольших легковых авто достаточно подушек на общий вес 1200 кг.

2. Крупным седанам и джипам ставят устройства с показателями 2000 кг.

3. Представительскому классу и микроавтобусам требуются элементы рассчитанные на 3000 кг.

4. Небольшим грузовиками необходимы пневматические опоры на 5000 кг.

Совместимость с компрессором

Пневматическая подвеска не всегда продается в сборе, поэтому некоторые элементы приходится докупать отдельно.

При выборе подушек важно убедиться в совместимости с компрессором по рабочему давлению. Большинство резиновых частей с камерой для воздуха начинает работать от давления в 1 бар и здесь проблем быть не должно

А вот максимальные показатели у всех разные.

Оптимально приобретать компрессор с небольшим запасом (на 5 бар больше) относительно подушек, чтобы он успевал накачивать лишний воздух в ресивер, т. к. постоянно он работать не может и отключится из-за перегрева.

1. Для большинства авто подушки должны иметь показатель 15 бар максимального давления, а компрессор 20 бар.

2. При одноконтурной системе достаточно 7 бар в упругих элементах.

Емкость ресивера

От этого параметра зависит наличие достаточного запаса воздуха, чтобы подавать его в стойки и поднимать авто. При заглушенном двигателе система дает утечки и подвеска может изменять положения кузова.

1. Для легковых машин хватит объема ресивера в 8 литров;

2. Микроавтобусам и джипам потребуется 12 литров;

3. Небольшим грузовикам от 15 до 20 л.

4 Различие между двух- и четырехконтурными системами

Двухконтурная пневмоподвеска предполагает использование только одного контура и одного клапана на ось. Таким образом, происходит раздельное регулирование высоты клиренса в передней и задней части авто. Однако двухконтурная система имеет один существенный недостаток, который заключается в высоких кренах при повороте за счет увеличения давления на внешнем радиусе.

Это делает невозможным компрессию, которая является одним из основных преимуществ работы пневмоподвески. На легковых автомобилях проблему, как правило, решают установкой более жестких стабилизаторов поперечной устойчивости, однако кардинальное решение одно – установка четырехконтурной системы.

В четырехконтурной пневмоподвеске используется четыре клапана, по одному на каждое колесо. Этот принцип позволяет избежать кренов при повороте, так как каждая из подушек сдерживает заданное давление. При этом использование четырех клапанов позволяет проводить симметричную регулировку кренов. Некоторые умельцы используют данное преимущество для привлечения внимания, так как при правильном подходе это выглядит действительно эффектно.

Какую роль играет пневмоподушка в авто?

Главной функцией пневмоподвески является обеспечение плавного движения авто, что самым благоприятным образом отражается на его сохранности и комфорте передвижения. Итак, пневмоподушки выполняют следующую роль:

  • гасят возникающие во время движения толчки и колебания;
  • значительно повышают управляемость авто;
  • преобразуют механическую энергию в тепловую;
  • уровень комфорта становится на порядок выше.

Приобретая данный элемент, не стоит забывать о том, что от его качества и правильного подбора зависит как комфорт, так и срок эксплуатации подушек и всей кабины целиком. Пневмоподушки для легковых автомобилей, микроавтобусов, грузовиков полностью вытеснили устаревшие стальные рессоры. Их конструкция представляет собой «подушку» правильной геометрической формы, внутри которой находится сжатый воздух.

Благодаря этому воздуху и возникает противодействие всем появляющимся во время движения колебаниям. Перераспределение давления массы транспортного средства и нагрузки происходит равномерно по осям, при этом занимает несколько минут, а давление воздуха, находящегося внутри подушки, изменяется за счет компрессора, который входит в базовую комплектацию абсолютно любого автомобиля.

Достоинство

Среди наиболее значимых выделяются следующие:

  • Возможность искусственного регулирования просвета дороги. Помимо связи клиренса с загруженностью авто, подвеска позволяет увеличить скорость автомобиля, так как центр тяжести объекта перемещается ниже;
  • Повышается комфорт эксплуатации автомобиля. Установка традиционных амортизаторов заставляет владельцев выбирать между комфортом и жесткостью езды. Пневматическая система является сочетанием лучших качеств;
  • Увеличивается устойчивость к повышенным нагрузкам. За счет регулирования подвески значительно снижается вероятность механических повреждений кузова. Ходовая часть сохраняет первоначальный вид и автомобиль не теряет контроль при езде.

На видео — пневмоподвеска на любой автомобиль:

Это интересно: Покраска штампованных дисков? Своими руками легко!

Виды и назначение пневмоподвески прицепа

Каждый автолюбитель попадает в ситуацию, когда на прицепе не хватает запаса клиренса. Никому неприятно тащить агрегат на «брюхе» по лесной дороге или сугробам, а тем более чувствовать пробои подвески на ухабах шоссе. Исправить это можно с помощью пневмоподвески, которая в последнее время становится популярней. Если раньше ей оснащались грузовые и легковые автомобили, то сейчас под апгрейг попали буксируемые устройства.


Схема пневмоподвески

Пневмоподвеска состоит из нескольких узлов:

  1. Система подготовки воздуха:
  2. Осушитель.
  3. Ресивер.
  4. Электронный блок управления или реле запуска.
  5. Система отслеживания и распределения воздуха:
  6. Манометры.
  7. Датчики давления.
  8. Потребители воздуха:
  9. Пневмоподушки.
  10. Подкачка колес.
  11. Пневмосигнал.

Пневмоподвеска в классическом варианте сложней и эффективней, чем пневмоподвеска прицепа. Разница заключается в том, что на автомобиле используется полноценная пневмостойка с пружиной, а на прицепе только ее часть – пневмоподушка, представляющая из себя резиновый рукав с зажимами по краям. Главная причина, почему устанавливается «пневма» – это возможность регулировать ходовые качества, как с помощью блока управления внутри салона, так и дистанционно с пульта или даже мобильного приложения.


Пневмоподвеска на прицепе

Преимущества ощутимы:

  • Автовладельцы с пневмоподвеской реже жалуются на пробой.
  • Прицепы устойчивей ведут себя в поворотах.
  • Меньший крен при прохождении виражей.
  • Ходовые качества не меняются в зависимости от количества груза.
  • Синтетическая резина не боится минусовых температур и сохраняет эластичность в сильные морозы.
  • Клиренс, подходящий большинству внедорожников.

Типы пневмоподушек

Пневмоподушки как основной элемент пневмоподвески группируются по типу:

  1. Баллонный. Состоит из:
  2. стягивающих колец.

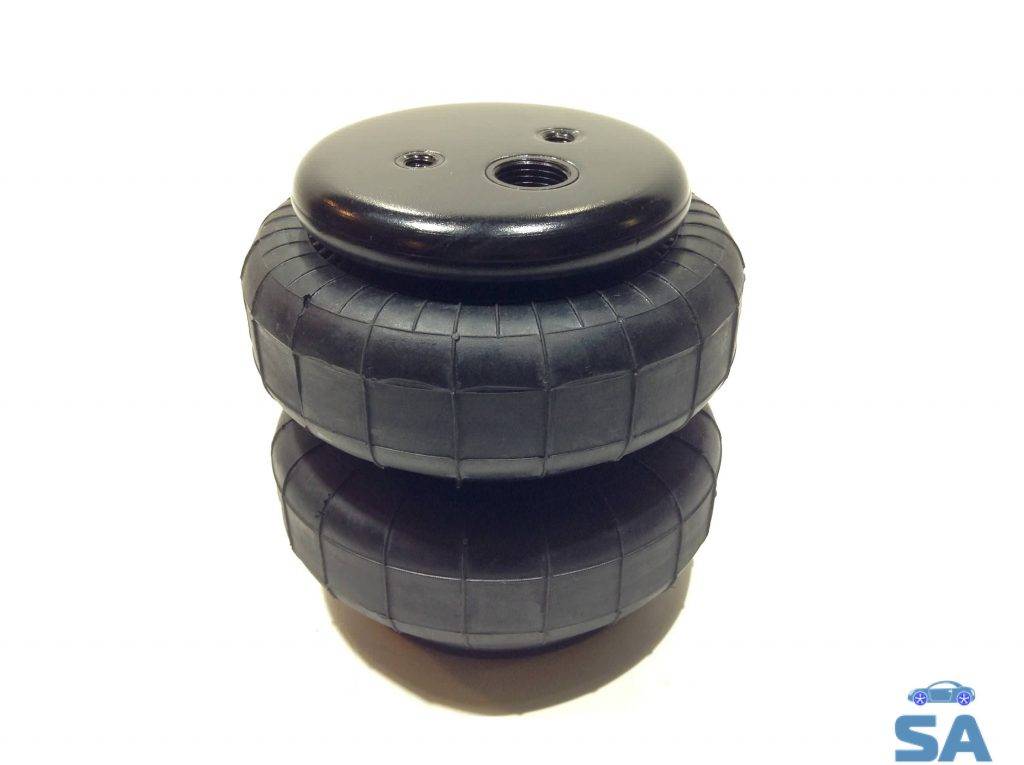

    Баллонный тип пневмоподушки

Внешний слой выполняет защитную функцию, а внутренний герметизирующую. Толщина рукава составляет 3-5 мм. Минимальный диаметр 150 мм. Подушки состоят из одной секции, двух или трех. Так называемый «бублики». Отсутствие нагрева и трения увеличивает срок службы.

Диафрагменный. Отличается наличием металлического поршня. Это позволяет изготавливать пневмоподушки маленького диаметра. Так называемые «сливы» – подушки рукавного типа.

Диафрагменный тип пневмоподушки

Грузоподъемность пневмоподушки

Американская пневмоподушка рукавного типа Firestone 9000 при диаметре 120 мм выдерживает предельную нагрузку 680 кг. Эта цифра замеряется при давлении 6,8 бар. «Пневма» поднимает или опускает прицеп на 23 см. Цена за штуку от 11 900 рублей.

Пневмоподушка баллонного типа Air Maxxx2500 диаметром 177 мм обладает грузоподъемностью в 1 179 кг. Подушка имеет предельное значение по давлению в 39 бар. Ход подвески 13 см. Цена от 5 350 рублей за штуку.

Пневмосистема на автомобиль: особенности конструкции

Регулировка и управление пневматической подвеской выполняется с помощью ручной или автоматической системы управления. Блок управления постоянно подключен к бортовой сети автомобиля. При самостоятельной установке пневматической подвески элементы конструкции устанавливаются в следующих местах:

  • Компрессор пневмоподвески – любое подходящее место на автомобиле, где нет грязи и воды: в моторном отделении под капотом, под водительским сидением, за сидением или в другом защищённом месте; при установке к компрессору предъявляется особое требование – устанавливается строго в вертикальном положении.
  • Ресивер для пневмоподвески – располагается в любом удобном месте для обслуживания и контроля: под кузовом, в моторном отделении; в нем хранится запас сжатого воздуха, чтобы поддерживать заданное давление в системе и подавать воздух в пневмобаллоны.
  • Клавиши управления – размещаются на передней панели (торпедо) автомобиля; количество клавиш от 1 (для одной оси) до 4 (на каждое колесо).
  • Манометры для контроля давления – крепятся в любом месте панели, где есть хороший обзор с водительского места; можно скрытно разместить в бардачке вместе с клавишами пульта управления.

Как сделать домкрат своими руками

Для самодельного домкрата понадобятся следующие элементы:

  • старая подушка от грузовика;
  • болт соответствующего диаметра;
  • шарик, который может свободно располагаться в болте;
  • колесный болт от Жигулей;
  • камерный штуцер;
  • дрель.

Из данных составляющих собирается конструкция. В отверстие подушки вкручивают болт, ориентируясь на имеющуюся резьбу. Заранее в нем следует просверлить отверстие, в которое будет вставляться камерный штуцер.

Роль клапана будет выполнять колесный болт от Жигулей, в котором следует сделать отверстие. Теперь данные элементы требуется соединить. Но перед тем, как это осуществить, в имеющийся выход помещают шарик, чтобы в процессе работы он мог закрывать отверстие, тогда воздух выходить не будет.

Чтобы использовать такое приспособление, потребуется специальный насос. Домкрат устанавливается под днище автомобиля. В таком устройстве понадобится использовать небольшой деревянный брусок, который и будет упираться в машину. При желании к нижней части можно приделать тележку с колесиками, тогда это будет подкатной домкрат.

Есть одно неудобство такого самодельного устройства. Подушка от грузовика имеет достаточно большие размеры. Поэтому если автомобиль имеет низкую посадку, то его постоянно придется приподнимать, чтобы подставить домкрат.

Рекомендации по эксплуатации

Для ежедневной эксплуатации в самых разных условиях пневматические подвески показывают удивительную стойкость и практичность. Независимо от характеристик дорожного покрытия водитель чувствует плавность и мягкость хода машины.

Однако у пневмоамортизаторов есть два слабых места — это низкие температуры и песок. Поэтому, если приходится эксплуатировать машину в сильный мороз (-35 градусов), рекомендуется сократить дорожный просвет до минимума. Эта мера сможет защитить резиновые элементы от разрывов и обеспечит стабильность хода. В условиях бездорожья, где автомобиль подвергается налипанию грязи и песка, подушки могут быстро выйти из строя. Предотвратить неисправности можно только одним способом: использовать для оснащения машины качественные пневмосистемы.

Таким образом, чтобы собрать пневмоподвеску и установить её на автомобиль, требуется не только много времени и сил, но и обладание минимальным опытом. Новичку навряд ли будет под силу самостоятельное изготовление пневматики. Однако даже при наличии опыта и специальных знаний лучше не пренебрегать советами бывалых автолюбителей и использовать только дорогие и надёжные комплектующие.

Материал изготовления и основные типы соединителей

Все типы пневмофитингов могут изготавливаться из полиамида (нейлона и рилсана), тефлона, полиэтилена, полиуретана. В производстве часто применяется никелированная сталь, медь, нержавеющие сплавы. Латунные пневмофитинги могут быть использованы при условии отсутствия воздействия агрессивной среды.

Соединители, которые предназначены для герметичного устройства пневмосистем, делятся по следующим видам:

  • прямые;
  • угловые;
  • тройники;
  • разветвители;
  • переходники.

Металлические, пластиковые и бронзовые цанговые фитинги для пневмосистем (тройники, муфты, отводы, раздвоители)

Наиболее востребованы в применении такие типы:

  • ерш, который имеет наружную и внутреннюю резьбу;
  • переходник для соединения трубок разного диаметра;
  • угол с внутренней или наружной резьбой;
  • комбинированный угол (наружная и внутренняя резьба);
  • тройники с внутренней или наружной резьбой;
  • комбинированные тройники;
  • Т и Y образные тройники с разным расположением резьбы;
  • крестообразные соединения;
  • переходные муфты;
  • наружные резьбовые переходники;
  • заглушки;
  • соединители для шлангов;
  • быстросъемные штуцеры;

В комплексе с пневмофитингами используются специальные трубки:

  1. Полиуретановые. Они устойчивы к механическому воздействию (скручивание, сдавливание, перегибы). При физическом воздействии быстро восстанавливаются в своей первоначальной форме. Не подвержены гидролизу, устойчивы к маслам, озону, микроорганизмам, разным типам топлива. Единственный недостаток – они поддаются влиянию кислот.
  2. Полиамидные (рилсановые). Являются очень гибкими и одновременно прочными. Не теряют своих свойств при температурах от -10 до +70ºC. Стойко переносят воздействие щелочи, газа, топлива, машинного масла.

Широкий выбор видов полиуретановых трубок для подключения пневмосистем

Монтаж цанговых фитингов

Пример соединения двух металлопластиковых пневмотрубок при помощи пневматического фитинга цангового типа:

  1. Отрезать по необходимой длине две трубки специальными ножницами.
  2. Откалибровать с помощью калибратора отверстие трубки.
  3. Снять фаску с внутренней поверхности трубки фаскоснимателем.
  4. Проверить наличие и качество диэлектрической прокладки и двух уплотнительных резиновых колец на хвостовике фитинга.
  5. Надеть накидную гайку, а затем цангу на первую трубку.
  6. Вставить хвостовик фитинга в отверстие трубки до упора.
  7. Вручную закрутить накидную гайку на корпус фитинга.
  8. Повторить пункты 5, 6 и 7 для второй трубки.
  9. Закрутить накидные гайки на корпусе фитинга при помощи накидного ключа, оставив свободным 1-1,5 витка резьбы.
  10. Монтаж закончен.

Цанговые пневматические детали (фитинги) предназначены для прочных соединений без протечек воздуха или других рабочих сред в пневмосистемах.

Широкий ассортимент изделий, дает возможность выбора самых разных материалов изготовления и позволяет применять цанговые пневмофитинги в различном оборудовании, обеспечивая надежность крепления и герметичность соединения.

Что такое «пневматика»

Безусловно, современные качественные амортизаторы позволяют сделать езду на автомобиле с классической подвеской достаточно комфортной, но это, пожалуй, и всё, что можно сказать о «классике». Какой бы упругостью ни обладали пружины и рессоры такой подвески, вся конструкция сохраняет высокую степень жёсткости. Это значит, что клиренс (расстояние между днищем и дорожным полотном) машины, оснащённой классической подвеской, остаётся неизменным.

Рекомендуем: Функции, возможности и особенности работы системы «Старт-стоп»

Пневматическая подвеска обладает способностью корректировать высоту автомобильного кузова по отношению к дорожному покрытию.

Данный элемент был разработан и введён в эксплуатацию, чтобы обеспечить водителю большую степень удобства и качественный уровень безопасности во время езды.

Пневмоподвеска получила большое распространение на автомобильных прицепах и технике грузового типа.

Впрочем, легковые машины бизнес-класса также часто оснащаются «пневматикой» — это придаёт модели особый статус и привлекает внимание тех, кто ценит безопасность и удобство, располагая при этом возможностью приобрести такую машину

Где выполнять?

Важно выполнять ремонт в специализированных надежных автосервисах, иначе существует риск:

  • купить и установить бракованные детали или рабочие элементы низкого качества (это чревато не только переустановкой самой пневматики, но и разбитыми креплениями и кузовом);
  • не учесть все особенности вашей модели авто (на разных автомобилях стоит разный пневматический элемент с индивидуальными особенностями функционирования).

Можно ли передвигаться на авто с неисправной пневмоподвеской? Да, можно. Если вышел из строя баллон, отключите компрессор, чтобы он не пытался создать там нужное давление.

Как сделать пневмоподушку своими руками

Если вы решили сэкономить на покупке пневмоподушки в магазине или просто не доверяете фирмам-производителям, ее можно сделать своими руками

В этом случае сосредоточьтесь на приобретении деталей, качеству которых нужно уделить повышенное внимание

Для изготовления пневмоподушки понадобятся:

  1. манометр (для контроля давления);
  2. пневмоклапан (для циркуляции воздуха);
  3. воздушная магистраль (для соединения подушек между собой);
  4. датчик давления (устанавливается на магистрали и регулирует давление).

Как правило, пневмоподушки располагаются на месте старых амортизаторов. Для этого вам сначала надо будет их демонтировать и только потом устанавливать конструкцию. Перед непосредственно установкой необходимо подготовить крепежные конструкции. Далее, соедините пневмоподушки магистралью между собой и приступайте к установке манометра и датчика. При желании можно установить сенсор датчика в салон автомобиля, чтобы контролировать процесс, не выходя из машины.

Подводим итоги

Современные автомобили с мягким ходом и невероятными технологиями на борту позволяют ехать комфортно и с удовольствием. Но после поломки такого автомобиля приходится готовить круглую сумму, чтобы заплатить за тот самый комфорт. Если вы выбрали автомобиль с пневматической подвеской, уже на 150 000 км придется задуматься о ремонте или замене баллонов. Именно эта деталь данного типа подвески является самой дорогостоящей и сложной в обслуживании. Если замена компрессора или даже самого корпуса стойки не вызовет проблем у опытного мастера, ремонт пневмобаллонов всегда является проблематичным и не может гарантировать отличные результаты.

На немецких автомобилях баллоны ходят до 150 000 км, но японцы могут «порадовать» поломками еще раньше. Проблема не в качестве техники, а в особенностях российских дорог. Даже новые асфальтовые покрытия содержат в большом количестве плавные неровности, из-за которых баллон вынужден работать в несколько раз активнее, чем рассчитывал производитель. По этой причине ремонт потребуется достаточно часто. Если вы приняли решение ремонтировать баллоны подвески, обратитесь к специалистам. Проверенный мастер сможет диагностировать неполадки и дать заключение по вашей ситуации. А вы когда-нибудь сталкивались с ремонтом пневмоподвески?

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
