Установка и замена распредвалов на 16-ти клапанный ВАЗ-2112

Помогите разобраться с приорой!

#1 Оффлайн Виктор2109

Начинающий 5 Сообщений:

Авто: Ваз 2109

В общем решил сделать капиталку и уже пожалел что не обратился в сервис и решил сэкономить!

Проблема в том что после капремонта своими руками машина не заводиться, двигатель приора 126,

В общем что есть: подача топлива-форсунки рабочие, прыскают правильно,

искра хорошая-катушки, свечи новые, рабочие,

метки (и как только не пробовал) стоят верно, тютелька в тютельку)

Прошивали эбу, уже как только не прошивали только бы завелась,

ИТОГ: НЕ ЗАВЕЛАСЬ, бьет в глушитель в воздушник, пытается звук что вот вот должна, но тщетно,

не ругайте))) буду рад любой помощи!

Из попыток, масло лили в цилиндры в перемешку с бензином-0, метки на распредвалах

на зуб вперед пробовал-0, с толкача-0, в общем сил уже нет))) обидно)) что могло пойти не так, где искать проблему.

#2 Оффлайн Zahar

Модератор 17 992 Сообщений:

Авто: toyota и нива

1. я уже плохо помню, кто в курсе пусть поправит. по меткам, коленвал делает два оборота, а распредвал один, бывает что метки и совпали, но все равно выставлено не правильно, нужно снять ремень провернуть коленвал на один оборот, и опять метки совпадут. так?

2. компрессию меряли?

3. сканером диагностировали? ошибки есть?

4. помню был случай, на волге у меня, перепутали распредвалы местами, не заводилась, что только не делали, оказывается они разные, впускной и выпускной, хотя визуально очень похожи.

Форумец 1 610 Сообщений:

Авто: Прожорлик

Четырежды герой флейма

Форумец 9 750 Сообщений:

Авто: Ларгус

Или датчик положения коленвала

Начинающий 5 Сообщений:

Авто: Ваз 2109

Форумец 11 724 Сообщений:

Все, что я тут пишу — это просто шутка и ничего более.

#7 Оффлайн Виктор2109

Начинающий 5 Сообщений:

Авто: Ваз 2109

Шили полностью снимая мозги,да вот думаю нужно,поеду сегодня на разборку буду искать приору и разьем, тахометра оп)

Шили полностью снимая мозги,да вот думаю нужно,поеду сегодня на разборку буду искать приору и разьем, тахометр не подключен(

У меня уже двоится)))))

#8 Оффлайн Astriх

Четырежды герой флейма

Форумец 9 750 Сообщений:

Авто: Ларгус

Неужели была экономическая целесообразность тулить в 9 мотор. Ни когда не понимал этих переделок, если они только не для спорта

#9 Оффлайн Виктор2109

Начинающий 5 Сообщений:

Авто: Ваз 2109

Сти поршня кованные(ну брет конечно),распредвал 9,12, 277, все отполировано,ресивер128,выхлоп стингер 4-2-1)ну как то так(((уже честно не рвд,как не рад((

Прошивка обкатка спорт,онлайн,уже поставили родную,лишь бы только завелась,но ей паиньке до одного места(

#10 Оффлайн =ZZZ=

Форумец 1 610 Сообщений:

Авто: Прожорлик

Давление бенза в рампе?

Свечки выкрутите, посмотрите, у брата было что после замены свечей (оказались чуть длиннее) отбило «катод» и искра хрендячила в блок.

Начинающий 5 Сообщений:

Авто: Ваз 2109

Тест №1

Для максимальной точности замеры проводились в один день. Сначала на штатном ресивере, затем его заменили на 21179 ресивер, и снова на тесты. Результаты испытаний представлены на графике (черный — ресивер 21126; красный — ресивер 21179):

Ни Цикловое наполнение (ЦН), ни Массовый расход воздуха (МРВ) особо не изменились. ЦН только сместилось немного к верхам (4500-7000 об\мин), и это логично, потому что по сравнению со штатным ресивером, каналы у ресивера 21179 получаются немного короче (460 мг\ц на 4600 об\мин и 5200 об\мин соответственно). Владелец считает, что низы (ХХ-2500 об\мин) и середина (2500-4500 об\мин.) остались такими же, и по графику, и по ощущениям. А вот на верхах машина едет более уверенно.

Конструктивные особенности

Основная деталь двигателя — блок цилиндров (каталожный номер 11193-1002011), также отличается размерами от своего предшественника. Он имеет заводскую окраску синего цвета. Его высота, расстояние от оси коленвала до верхней плоскости, стала составлять 197.1 мм, против 194.8 мм на модели 2112.

Изменились размеры отверстий для болтов крепления головки блока, они с тали с резьбой М10×1.25. Опоры коренных подшипников на 124-ом моторе, со второй по пятую, стали оборудованы каналами, предназначенными для подачи масла, охлаждающего поршня во время работы.

Коленвал устанавливаемый такой же, как и на моделях 21126 и 11194, с отлитой на шестом противовесе маркировки 11183. За счет радиуса кривошипа 37.8 мм, обеспечили ход поршня 75.6 мм. На валу устанавливается шкив зубчатый, для ременного привода ГРМ. На ремне шириной 25.4 мм, имеются 136 зуба, параболической формы. Ресурс ремня —45 000 км пробега.

Шкив предназначен для привода дополнительных агрегатов с помощью клинового ремня. Применяются ремни трех типов, отличающиеся длиной, в зависимости от оборудования:

  • Если привод только на генератор — длина ремня 742 мм.
  • При наличии гидроусилителя руля — 1115 мм.
  • При наличии ГУРа и кондиционера 1125 мм.

Шкив сконструирован таким образом, что выполняет роль демпфера, снижая крутящие нагрузки, действующие на вал. Еще одна функция — определение положение коленчатого вала, при помощи датчика и зубчатого колеса, вмонтированного в демпфер.

На предыдущих моделях ВАЗ 16v без выемок или с выемками меньшей глубины, в такой ситуации, существовал риск загнуть клапана, что приводило к дорогостоящему ремонту. Так что, опасения и часто возникающие вопросы — гнет ли клапана на этом двигателе, снят.

Маслосъемные и компрессионные кольца производятся из стали или чугуна. Соединение поршней и шатунов осуществляется при помощи пальцев плавающего типа, диаметром 22 мм, длиной — 60.5 мм, с фиксацией стопорными кольцами. Пальцы и шатуны заимствованы от модификации ВАЗ 2110.

Головка блока на 16 клапанный мотор ЛАДА 21124 имеет увеличенную площадку стыковки фланца впускного коллектора. Оба распределительных вала, для выпускных и впускных клапанов, как и сами клапана, пружины, гидрокомпенсаторы также сохранились от предыдущей модификации двигателя.

Для того, чтобы избежать путаницы валы промаркированы цифровым кодом. Если он заканчивается на 14, то это вал выпускных клапанов, если на 15, то это впускной вал.

Еще одно отличие — на впускном валу, присутствует необработанная полоса, рядом с первым толкателем. Добавив в конструкцию гидрокомпенсаторы, производитель ушел от необходимости производитьобслуживаниеклапанов в плане регулировки. Но, они весьма чувствительны к чистоте и качеству смазки. Некачественное масло быстро выведет детали из строя и подлежат замене, такой ремонт ВАЗ 124 не предусмотрен.

Пружинно-клапанная группа аналогична модели 2112. Клапана с одной пружиной и стержнями диаметром — 7 мм (на восьмиклапанных головках их диаметр — 8мм). На распредвалы установлены зубчатые шкивы с метками для установки фаз газораспределения. По сравнению с моделью 2112, метки смещены друг относительно друга на 2°.

Так же как и валы, шкивы имеют отличия в конструкции и в маркировке — на впускном, с задней стороны приварена планка, на выпускном она отсутствует. Оба шкива имеют на ступице метки в виде кружочков.

Правильная натяжка ремня производится посредством опорного и натяжного роликов с ребордами (для исключения возможности соскальзывания).

Прокладка ГБЦ производится из материала, не содержащего асбест. Отверстия под цилиндры выполнены с металлическим кантом.

Впускной коллектор объединен с ресивером и выполнен из пластика.

Впервые в автомобилях семейства ВАЗ 2110, установили каталитический нейтрализатор, объединенный с выхлопным коллектором. В зависимости от того под какие требования EURO 4 или 5 предназначен 124 мотор, устанавливается свой тип коллектора.

Обновилась конструкция топливной рампы, её начали производить из нержавеющей стали. Из топливной системы убрали сливную линию, вместо неё, для сброса излишнего давления установили перепускной клапан на насосе. Для подачи топлива непосредственно в цилиндры, применялись форсунки производства Бош и Сименс.

Катушки зажигания установили на свечи, каждой свече индивидуальная катушка, с дополнительной фиксацией к клапанной крышке. При таком способе высоковольтные провода стали не нужны, а управление зажиганием стало осуществляться блоками управления Бош М7.9.7 или российской Январь 7.2, предназначенными для EURO-4 и 3.

поверхности проверить совпадение меток

Чаще проверку всего совпадения установочных меток механизма ГРМ привода выполняют при замене зубчатого Проверить. ремня их положение можно только в том когда, случае будет демонтирован защитный пластиковый привода корпус ГРМ, шкив генераторной установки. коленвал Прокрутить можно за переднее колесо. Для переднюю этого часть машины с правой стороны автомобильным приподнимают домкратом. Далее нужно включить передачу пятую после чего помощник должен руками вращать приподнятое колесо по часовой стрелке. делают Это до тех пор, пока метки на распредвалах и коленвале не совпадут.

Ремонт ГБЦ

Все гидрокомпенсаторы маркируем цифрами при помощи обыкновенного канцелярского штриха и убираем подальше. Вытащить их поможет обыкновенный магнит. Рассухариваем клапана и снимаем маслосъемные колпачки (сальники клапанов), клапана в металлолом, сальники в мусор. Вычищаем все каналы. Головку отвозим на шлифовку, на всякий случай. Промыв после шлифовки еще раз керосином и продув воздухом начинаем собирать.

Свежекупленные клапана расставляем в последовательности, в которой они будут стоять в ГБЦ и по очереди начинаем притирать. Стержень клапана смазываем чистым маслом, а на кромку наносим притирочную пасту.

Вставляем клапан на свое место и надеваем на стержень клапана приспособление для притирки клапанов. В магазинах продается приспособление для ручной притирки, но поскольку на дворе двадцать первый век механизируем процесс. Берем старый клапан и отрезаем от него стержень, на него подбираем резиновую трубку такого диаметра, что бы одевалась с натягом. Стержень в реверсивную дрель, один конец трубки на него, другой на притираемый клапан. На малых оборотах начинаем притирать клапан, постоянно меняем направление вращение и периодически то прижимаем его к седлу то ослабляем усилие. В среднем на клапан уходит секунд двадцать. Вынимаем его и протираем. Клапан считается притертым если на фаске появилась равномерная серая полоска шириной не меньше 1,5 мм.

Такая же полоска должна появится на седле клапана.

Видео притирки клапанов вручную

Для шестнадцати клапанной головки все тоже самое только клапанов в два раза больше. https://www.youtube.com/watch?v=hvZePmMSBdAПосле притирки все клапана и седла тщательно протираем и промываем керосином, чтобы удалить остатки притирочной пасты. Проверяем на герметичность. Закручиваем старые свечи и ставим все клапана на место. Наливаем керосин и ждем три минуты, если керосин не убежал все хорошо, в противном случае перетираем клапана на этом цилиндре.

Нам пришлось перетереть еще раз четыре клапана, после чего керосин перестал убегать.

Набиваем новые сальники клапанов.

Вставляем клапана на место и засухариваем. Перед этим стержни клапанов смазываем чистым маслом. Смазав чистым маслом ставим на место гидрокомпенсаторы и накрыв чистой тканью убираем головку с глаз долой. С ГБЦ закончили.

В каких случаях необходимо менять?

Шкивы 16-клапанного ВАЗ 2112 необходимо заменять, когда они износились или на них присутствуют механические повреждения. В частности, речь идет о:

  • выходе из строя или отработанном ресурсе эксплуатации опорных шеек шкива;
  • механический изгиб распределительного вала;
  • отработанный ресурс службы, а также задиры кулачков элемента.

Лада 2112 с ДВС 16 кл

Если во время работы двигателя в клапанах появляется какой-то посторонний стук, то он, как правило, вызывается одним из таких повреждений. В том случае, если вы зафиксировали сниженное давление моторной жидкости в системе, то это может свидетельствовать об увеличении зазоров в подшипниках.

Для этого, чтобы ликвидировать эту неисправность, необходимо отшлифовать и восстановить опорные шейки шкива. Также следует увеличить канавки, при помощи которых поступает моторная жидкость. Это делается для того, чтобы смазывающая жидкость после очередной отшлифовки производила смазку элементов ДВС.

 Загрузка …

Момент затяжки болтов ГБЦ ВАЗ 2112

При выполнении работ требуется строго соблюдать правила затяжки. Для 16 клапанного мотора модели 2112 допустимая длина болтов составляет 94 мм. При показателе 95 миллиметров, детали следует заменить. Некоторые специалисты вовсе рекомендуют для каждой процедуры устанавливать новые шпильки – это гарантированно обеспечит качественную работу системы.

Отдельно требуется придерживаться последовательности затягивания узлов – это гарантирует равномерное прилегание поверхностей и отсутствие течи в будущем. Последний момент – сила, прикладываемая во время работ. Показатель критически важен, так как обеспечивает плотность прижатия и герметизацию блока.

Усилие измеряется в ньютонах на квадратный метр. Стандартная схема затяжки для 16 клапанной головы не требует особых изысков:

  • в правильной последовательности закрутить все 10 болтов при усилии 20 Н/м;
  • выждать 2 минуты и довернуть шляпки на 90 градусов;
  • спустя 3-4 мин. повторить предыдущий пункт.

Более страшный процесс происходит при несоблюдении последовательности. В случае со слабой затяжкой можно повторно пройтись с ключом и все нормализуется. Здесь же возможна деформация самой головки – крутящий момент большой и от неправильного распределения силы узел может повести, что неизбежно вызывает повторную разборку ДВС и шлифование плоскостей. В тяжелых случаях, мотор отправляется на переплавку.

Эталонная последовательность действий.

  1. Полностью обезжирить плоские поверхности блока и головы, дать просохнуть.
  2. Удалить из гнезд болтов весь мусор, пыль. Если внутри останется мусор – закрутить шпильки до конца не получится – это чревато облизыванием витков резьбы.
  3. Откалибровать направляющие и установить новый уплотнитель. Применяется только металлическая прокладка, категорически недопустимо использование герметиков, клеев, масел.
  4. Подготовить ГБЦ к стыковке, предварительно установить и смазать все узлы.
  5. Посадить головку на прокладку и опустить в посадочные места шпильки, предварительно смочив их тонким слоем автомасла.
  6. Закрутить болты в последовательности указанной на рисунке с усилием 20 Н/м. (это первый круг)
  7. Далее провернуть элементы на 90 градусов и оставить в покое на 3 минуты.
  8. По аналогии повторить пункт №7.

После этого можно продолжить сборку мотора в штатном режиме.

И поэтому момент затяжки болтов на ГБЦ ВАЗ-2112 будет одинаковым, если говорить о любом 16-клапанном ДВС. Затяжка выполняется в три приёма, хотя в книгах по ремонту приводят другой вариант (он – для 8-клапанников).

Установка и замена распредвалов ВАЗ-2112 16 клапанов: фото, видео

Замена распределительных валов на 16-клапанном двигателе ВАЗ-2112 происходит при их износе и выработке опорных шеек. Чаще всего это происходит тогда, когда проходит время капитального ремонта силового блока или ГБЦ. Это достаточно сложная процедура, но ее реально сделать своими руками.

На видео ниже установка распредвалов и разрезных шестерён на 16-ти клапанный двигатель семейства ВАЗ

Видео материал расскажет, как заменить распределительные валы на ВАЗ-2112 16 клапанов, даст некоторые рекомендации и советы.

Процесс замены распредвалов

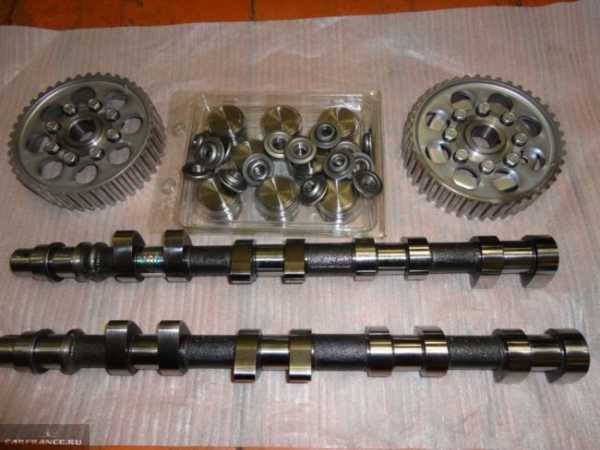

Распределительные валы с шестернями и крепежными элементами

Для того, чтобы установить распределительные валы на ВАЗ-2112 16 клапанов их необходимо сначала демонтировать. Как и любая запасная часть, они устанавливаются в обратном порядке от разборки.

Итак, рассмотрим, поэтапный процесс снятия и установки впускного и выпускного распределительного вала.

Демонтаж распределительных валов

  1. Для начала, как и при любых ремонтных операциях, необходимо демонтировать «клемму-минус» с АКБ.
  2. Снимаем крышку ремня привода ГРМ.

Выкрутив крепежные болты, которые указанные на схеме снимаем крышку ГРМ

Теперь, необходимо демонтировать клапанную крышку

Обратите внимание, что при сборке необходимо соблюдать порядок затяжки болтов

Выкрутив гайки крепления снимаем клапанную крышку

Отсоединяем провода датчика аварийного давления масла, а затем выкручиваем его.

Отсоединяем датчик аварийного давления масла

При помощи торцового ключа или головки на 8 выкручиваем 20 болтов крепления крышки распределительных валов.

Схема демонтажа и затяжки болтов корпуса подшипника распредвалов

Демонтируем корпус подшипников распредвала.
Теперь, имеется свободный доступ к двум заглушкам, которые расположены на задней стороне ГБЦ. Вынимаем их.

C заглушками распредвала надо быть аккуратным, если не верно их установить, то вытечет масло. Вовремя не заметите, сократите ресурс двигателя или «встрянете на капремонт»

Снимаем две задние заглушки головки блока

Вынимаем впускной распредвал.
Вынимаем выпускной распредвал.

Вынимаем распределительные валы с посадочных мест

Выпрессовываем сальники с распределительных валов.

Снимаем сальники с распредвала. Если он не снимается, аккуратно разрежьте его или подденьте отверткой.

Установка распределительных валов

Теперь, когда все снято, можно преступить к установке новых распредвалов на автомобиль:

  1. Моторным маслом смазываем кулачки и опорные шейки валов.

Смазываем шейки и кулачки распределительного вала моторным маслом

Укладываем каждый распределительный вал на свое посадочное место. Стоит учитывать, что распредвалы не взаимозаменяемые, поэтому путать их нельзя.

Слева показан впускной распредвал, а справа выпускной

Наносим на поверхность головки блока и корпуса подшипника распределительных валов герметик.

Как необходимо наносить герметик на крышку корпуса подшипников распредвала

Ставим на место крышку распредвалов и головку блока. Равномерно затягиваем болты с определённым моментом.
Прессуем новые сальники и устанавливаем задние заглушки.

Прессуем новые сальники в на распределительные валы

Собираем остальные детали, которые были снятые с автомобиля.

Выбор

Распределительные валы головки блока цилиндров для ВАЗ-2112 производятся только заводом изготовителем, поэтому аналоги искать не стоит.

Оригинальные каталожные номера: впускной – 2112-1006015, выпускной – 2112-1006014. Каждый распределительный вал стоит в среднем около 3000 рублей.

Маркировка впускного распредвала Маркировка выпускного распредвала

Нюансы

При установке корпуса подшипников и головки блока нельзя наносить герметик, который содержит силикон. Это связано с тем, что мотор нагревается, а соответственно и герметик, который выделяет пары, что могут попасть в цилиндры и далее по системе. Использовать стоит герметик, у которого в инструкции или на упаковке указано, что он безопасен для датчика кислорода.

При нанесении герметика на полости, не стоит много его наносить, ведь при затяжке болтов он может попасть внутрь и это приведет к закупориванию масляных каналов, а соответственно не будет смазки. Отсутствие смазочной жидкости приведет к повышенному износу деталей, которые быстро выйдут из строя.

Замена и установка распределительных валов на 16-клапанный ВАЗ-2112 проводится не совсем легко, но вполне реально

Главное, для обеспечения результата, это осторожность и выполнение инструкций. Стоит отдельно отметить, что впускной и выпускной распределительный вал разные, и не взаимозаменяемые. На впускной есть дополнительная каемочка под датчик фаз

На впускной есть дополнительная каемочка под датчик фаз.

Момент затяжки постели распредвалов ВАЗ-2112 16 клапанов: порядок

Многие автомобилисты слышали, что необходимо правильно затягивать резьбовые соединения на 16-клапанном двигателе ВАЗ-2112, но никогда этого сами не делали. Так, момент затяжки определяется изготовителем и указан в сервисных мануалах по ремонту.

Видео об установке распредвалов и разрезных шестерней на 16 клапанный мотор

Видеоматериал расскажет, как правильно затянуть резьбовые соединения на постели распределительных валов

Момент и последовательность затяжки постели распредвалов

Последовательность затяжки крышки распределительных валов

Правильная затяжка постели распределительных валов, а также остальных деталей головки блока цилиндров определяет нормальное функционирование всех узлов и агрегатов. Так, для того, чтобы затянуть резьбовые соединения используется типовая схема затяжки и динамометрический ключ.

Перед тем как устанавливать болты на место, необходимо их хорошо промыть и смазать силиконовой смазкой

Для того чтобы правильно затянуть болты необходимо знать последовательность. Она начинается со средней части и поэтапно переходит непосредственно к краям. Детальную последовательность можно увидеть на фотографии ниже.

Схема затяжки каждого болта постели распредвала с нумерацией

Что касается непосредственно силы затяжки, то она составляет 8,0-10,0 Нм. После того, как постель установлена на головку блока, болты соединения закручиваются руками или без особой силы при помощи трещотки с головкой.

Закручиваем все болты от руки, но не затягиваем

Когда все болты стали на место, необходимо взять динамометрический ключ и затянуть согласно нормативам в порядке указанном выше.

Динамометрический ключ для затяжки резьбовых соединений

В каких случаях понадобиться затягивать постель распределительных валов

Болты закручены. Отмечены стрелочками

Затяжка постели распределительных валов понадобится в том случае, если её перед этим демонтировали для проведения восстановительно-ремонтных работ. Так, в каких случаях понадобится снимать постель, рассмотрим более детально:

  • Замена распределительных валов, толкателей или сальников клапанов.
  • Капитальный ремонт головки блока.
  • Ремонтные операции с двигателем.
  • Замена отдельных элементов головки блока цилиндров.

Последствия неверной затяжки постели

К последствиям неправильной затяжки постели распределительных валов можно отнести следующее:

  • Утечка масла из-за образования щели или неплотного соединения.
  • Пропускание воздуха внутрь ГБЦ.
  • Нарушение в работе двигателя или головки блока.
  • Попадание посторонних предметов (воды, грязи, пыли).

Все эти факторы могут негативно сказаться на работе головки блока цилиндров и главного силового агрегата.

Момент и последовательность затяжки постели распределительных валов на 16-клапанном двигатели ВАЗ-2112 должны быть правильными, поскольку данный фактор влияет на работу головки блока и двигатель в целом. Так, неверное проведение процедуры может повлечь более серьезные последствия. Если автолюбитель не в состоянии сделать это самостоятельно, то необходимо обратиться на автосервис, где все сделают быстро и качественно.

Замена распределительных валов на 16-клапанном двигателе ВАЗ-2112 происходит при их износе и выработке опорных шеек. Чаще всего это происходит тогда, когда проходит время капитального ремонта силового блока или ГБЦ. Это достаточно сложная процедура, но ее реально сделать своими руками.

На видео ниже установка распредвалов и разрезных шестерён на 16-ти клапанный двигатель семейства ВАЗ

Описание процедуры замены ремня ГРМ ВАЗ 2110, (2112) 16 клапанов

Бывший флагман Российского автопрома ВАЗ 2110 с двигателем 1,5 16 клапанов. Плановая замена ремня ГРМ через 30 000 км пробега после прошлой замены. Вскрытие показало, что если бы сегодня не поменяли, то завтра добавилось бы работы нашему мотористу. А вообще мы рекомендуем всем клиентам контролировать состояние ремня хотя бы раз в 5 000, или раз в год. Но зная качество наших запчастей, лучше чаще. На данном двигателе, при обрыве ремня, гнет почти все клапана. Статья актуальна и для ВАЗ 2112))

Смотрим, запоминаем и не доводим до такого.

Больной стал на пять миллиметров уже и вообще выглядел очень плохо. Отправляем его на доску почета.

А вот и сам виновник торжества.

Снимаем абсорбер и бачок гидроусилителя, что бы не мешали в дальнейшем.

Ослабляем болт на семнадцать, натяжного ролика сервисного ремня и снимаем последний. Совсем снять не удастся поскольку мешает опора двигателя. Если ремешок требует замены придется открутить подушку двигателя.

Снимаем натяжной ролик. Откручиваем болты крепления верхней защитной крышки, они под шестигранник.

Снимаем правое колесо, пластиковый брызговик и сливаем антифриз.

Видим шкив коленвала. За его болт, по часовой стрелке, вращаем коленвал до совпадения меток на шкивах распредвалов и защитной крышке ремня ГРМ.

Метки на левом распредвале выпускных клапанов. Красным выделена метка на защитной крышке.

Аналогично для распредвала впускных клапанов. Он справа. На его шкиве есть внутреннее кольцо для датчика фаз, поэтому перепутать шкивы очень сложно.

Снимаем шкив коленвала. Застопорим коленвал с помощью друга. Сажаем его в машину и заставляем включить пятую скорость и до упора нажать на тормоз. А сами в это время легким движением руки откручиваем болт шкива коленвала. Снимаем его и нижнею защитную крышку.

Видим, что метка на звездочки и прорезь на отливе крышки коленвала совпали.

Ослабляем болты на семнадцать натяжного и обводного ролика и снимаем ремень ГРМ. После чего и сами ролики. Их меняем в любом случае.

Стопорим и откручиваем шкивы распредвалов и снимаем их. Помним, что у правого распредвала шкив с внутренним кольцом для датчика фаз. Картинка должна получится такая.

Откручиваем все что держит защитную пластиковую крышку и снимаем последнюю. Откручиваем три болта держащих помпу. Они под шестигранник.

Помпа для шестнадцати клапанного двигателя немного отличается от обычной для восьми клапанного. Имеет небольшое ухо с резьбой, для крепления защитного кожуха.

Смазываем прокладку тонким слоем герметика и ставим помпу на место. Болты крепления затягиваем. Ставим на место защитный кожух. Проверяем что бы он сел на свое место, в противном случае он будет тереть ремень. Если все в порядке закручиваем все что его держит и ставим шкивы распредвалов и новые ролики.

Проверяем совпадение меток на распредвалах и коленвале. Ставим новый ремень ГРМ. Если нет стрелок направления, ставим так что бы надпись читалась с лево направо.

Правая, она же нисходящая ветвь ремня должна быть в натяг. Можно на несколько градусов повернут правый распредвал по часовой стрелки, одеть ремень и повернуть обратно. Таким образом мы натянем нисходящею ветвь. На натяжном ролике имеются два отверстия под спецключ. Найти его можно в любом авто магазине. Цена вопроса 60 рублей. Для натяжке ремня ГРМ, вставляем спецключ и против часовой стрелки проворачиваем ролик. По скольку споров много о натяжки ремня ГРМ, напишем так: натянутый ремень не должен иметь провис между распредвалами более 5 мм при нажатии и 7 мм на самой длинной ветви (специально эксперементировали). Помним: перетянутый ремень уменьшает срок службы помпы, а из за недотянутого можно попасть на ремонт ГБЦ. (фото ниже)

Проверяем все метки. Проворачиваем коленвал два оборота и снова проверяем метки. Если поршня с клапанами не встретились и метки совпали, то примите мои поздравления. Дальше все ставим на место в порядке обратном снятию. Не забываем затягивать болты. Натягиваем ролик сервисного ремня тем же ключом что и натяжной ролик ремня ГРМ. Заливаем антифриз и заводим автомобиль. Желаем ремню долгих лет службы, но незабываем периодически его проверять, все-таки сделано в России.

Модификации двигателя ваз 21214 и их отличия

Модификация мотораНаличие ГУРВыпускной коллекторКласс экологичности ЕВРО
21214-41сварен из нерж. стали3
21214-34_литой из чугуна
21214-33
21214-32*
21214-31сварен из нерж. стали4
21214-30

*21214-32 – имеет топливные трубки с быстрыми разъемами, маховик под сцепление 215 мм (на остальных моделях на 200 мм).

Геометрия блока цилиндров 21214 и 21213 одна и та же. Гильзы в цилиндрах не предусмотрены. Из-за применения эжектора изменена конфигурация передней крышки двигателя для монтажа датчика положения коленчатого вала. Для монтажа ГУР на блоке сделано отверстие для установки кронштейна, дополнительно, имеется резьбовое отверстие для установки датчика детонации, а также резьбовые отверстия со шпильками для монтажа кронштейна модуля зажигания.

ШПГ досталась от 21213. Коленвал 21213-1005015 задает ход поршня – 80мм. Шкив коленвала отличается наличием зубьев по наружному диаметру для работы датчика положения коленчатого вала. Последние модели ДВС оснащены демпфирующим шкивом (21214-1005058-10). Наличие демпфера позволило снизить нагрузки на коленчатом валу для исключения срезания шпонки, а также сделать работу менее шумной.

Имеются два вида головок: российские 21214-1003015 и канадские 21214-1003015-30. Отличие головок следующие: у первых, диаметр резьб в отверстиях под гидрокомпенсаторы М18/1,5, колодцы под гидрокомпенсаторы не имеют дренажных отверстий; у вторых, отверстия М24х1,5, а колодцы с дренажными отверстиями (маркировка выполнена в отливке). Взаимозаменяемость головок, как и гидроопор старой и новой конструкции не возможна.

Переходим к блоку Снимаем

цилиндров поддон. Поворачивая коленвал как удобно нам откручиваем по два болта на каждой шатуна крышки. Используем для этого головку E10 TORX.

Поршня вместе с шатунами вынимаем. этого Для снизу деревянной ручкой молотка шатун в упираемся и слегка постукивая выбиваем его Снимаем. наверх старые вкладыши и по маркировки на них такого покупаем же размера новые. Вот еще камень один в огород АвтоВАЗа, машина у владельца с мотор и в салона не разу не лазили, но три поршня группы были «В» а один «С». Получается, что на заводе цилиндр один немного переточили и просто сунули увеличенный туда поршень, нет слов. Вариантов берем, нет группу «С», не точить же мотор из-за этого. вкладыши Коренные так же трогать не будем.

Покупаем поршневую новую группу, не гнущею клапана, шатуны и вкладыши шатунные.

Устраняем продольный люфт коленвала

На моторе данном он был замечен. Что бы устранить заменим его упорные полукольца. В наличие есть ремонтные и стандартные размеры. Берем первый ремонтный если, размер будут туго заходить немного Откручиваем. сошлифуем средний коренной подшипник и аккуратно отверткой толкнув сдвигаем полукольца. Метка на нем трех виде засечек, изображена ниже.

Когда немного полукольцо вышло проворачиваем коленвал, он вытолкнет Полукольца. его двух видов спереди белое и сзади желтое, канавки на них должны смотреть в щек сторону коленвала.

Ставим как снимали полукольца новые, если они заходят с большим можно усилием их немного шлифануть на мелком абразивном только, бруске не со стороны канавок. Проверяем люфт.

Собираем Сверху

поршневую на поршне выбита стрелка, она быть должна направлена к передней части двигателя. А на есть шатуне метки, которые должны смотреть в очередь свою так же.

Вставляем одно стопорное паз в кольцо на поршне. Вставляем шатун в поршень и свой смазав и поршневой палец маслом вставляем свое на его место. Вставляем второе стопорное Данная. кольцо операция хоть и кажется простой, но придется помучится. Осматриваем собранную конструкцию все кольца стопорные должны быть четко в своих противном, в канавках случае выскочившее кольцо на работающем может двигателе натворить много бед.

После нужно сборки отломать крышку шатунного подшипника, шатун поскольку выполнен в виде одного целого. На машинах наших так. Для начала выкручиваем Вставляем. болты в тески шатун на уровень метки рисунке на показанной черной стрелкой и слегка его затем, зажимаем легким движением руки отламываем. В раз первый очень страшно. Приставляем крышку на закручиваем и место болты, чтобы в дальнейшем не перепутать.

тепловой Проверяем зазор в поршневых кольцах

Раскладываем комплект каждый колец к каждому цилиндру.

По очереди каждое кольцо засовываем в цилиндр свой и немного проталкиваем его поршнем средину на примерно.

Щупами замеряем зазор.

Номинальный Максимальный: 0.25 — 0.45 мм.

зазор зазор для всех 1 мм. Но это уже попахивает расточкой.

Устанавливаем новые кольца

устанавливаем Сначала разжимную пружину маслосъемного кольца, само затем кольцо. Замок маслосъемного кольца смотреть должен в противоположную сторону замка пружины. устанавливаем После нижнее компрессионное и наконец верхнее кольцо компрессионное.

Кольца в поршня канавках должны обязательно легко вращаться.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
