Меры предосторожности эксплуатации машины с МКПП
Чтобы не столкнуться с проблемами МКПП, следует не пренебрегать прохождением технического осмотра. Для точного определения характера неполадки, требуется снять коробку для ее разборки с последующей дефектовкой.
При снижении скорости, например, если происходит движение в гору, стоит переходить на пониженную передачу. Благодаря этому обеспечивается эффективное передвижение по пересеченной местности.
Осуществить замену изношенных комплектующих деталей МКПП, если не включается передача, возможно самостоятельно, однако при этом стоит знать особенности конструкции коробки.
Периодичность проверки уровня масла составляет примерно 15000 км пробега на машине, где установлена механика. Для каждой отдельной модели авто с МКПП предусмотрен свой срок замены масла. При неагрессивной эксплуатации машины, а также использовании качественной жидкости, замена может понадобиться после 50000 км пробега.
При смене передач стоит полностью выжимать педаль сцепления. В противном случае, автовладелец может столкнуться с поломкой шестерен, синхронизаторов.
Таким образом, долговечность МКПП находится в зависимости от условий эксплуатации транспортного средства. При частых совершениях поездок по пересеченной местности, коробка передач подвергается нагрузкам, результат этого, стали туже переключаться передачи. Необходима диагностика авто. При данной процедуре проверяется герметичность гидравлического контура сцепления. Для продления ресурса КПП нужно своевременно проходить ТО, менять масло, фильтры, изношенные запчасти.
Одной из самых распространенных коробок передач, применяемых на авто, в том числе и марки ВАЗ, является механическая. Хотя на многих современных авто уже в конструкцию включают автоматическое устройство переключения передач. Но от использования механических коробок не отказываются.
Ведь механическая коробка передач ВАЗ, как и любой другой марки авто, является очень надежной, неприхотливой и требует минимум обслуживания. Она способна выдерживать значительные нагрузки без какого-либо вреда для себя. Доказательством тому является частое использование такого вида коробок передач на авто, участвующих в различных соревнованиях.
Но какой бы надежной и простой не была «механика», с ней тоже случаются неприятности. Одна из таких неисправностей – плохо включается первая и задняя передача. Причем иномарки не являются исключением.
Но чтобы понять, почему первая передача включается плохо, нужно в начале разобрать конструкцию данного типа КПП.
Советы автомобилистам
Выше мы уже рассказали о том, почему не включается задняя скорость на ваз 2114 и как исправить эту ситуацию. Но следует также отметить и то, что правильный и своевременный уход за коробкой передач поможет или вовсе избежать подобной ситуации или отложить ее на максимально долгий срок.
Основных правил этого ухода всего два:
- Совершать переключение передач, а также разгон и торможение автомашины как можно более плавно, без рывков.
- Периодически контролировать уровень масла, пополнять его по мере расходования, а также заменять весь объем в случае его износа.
Эти простые правила помогут значительно увеличить как срок службы всей коробки, так и ее отдельных деталей.
Причины поломки коробки скоростей
Сложный механизм постоянно работает с нагрузкой и в экстремальных условиях. Постоянная вибрация, повышение температур, пыль и грязь. При отказе включения одной или нескольких скоростей, следует проверить:
- натяжение и целостность тросика;
- крепление кулисы;
- выработку на диске сцепления;
- лепестки на корзине;
- целостность подшипника;
- состояние вилки.
Сцепление
При износе дисков сцепления педаль задирается вверх, и ее положение становится выше остальных. В этом случае при включении может раздаваться хруст и рычаг не перемещается, словно упирается в преграду. Не стоит насиловать узел, поскольку это может привести к более серьезной поломке – полетят шестерни.
Проверить можно, сняв резиновую заглушку. От разрушенного диска остаются волокна, похожие на спутанные пряди волос. Если подобное явление имеет место, то следует поставить новый диск сцепления.
Трос
От постоянных нагрузок тросик растягивается и его надо периодически регулировать, подтягивать. В этом случае на Ваз 21093 не включается скорости первая и вторая, может отказать и задняя. Для устранения поломки надо заехать на яму и подтянуть трос. В случае его износа, сразу заменить. Сделать это можно и своими руками.
Подобная поломка может проявляться и в отказе передач включаться при работающем двигателе. Ограничивается скольжение по шлицам и не происходит фиксация.
Корзина
Причиной тяжелого переключения отдельных передач, особенно если при этом раздается треск, постепенно замолкающий при движении, может быть разрушение прокладочного кольца в корзине
Обратите внимание на наличие снаружи капель масла. Затем снимите корзину и проверьте уплотнительное кольцо и лепестки диска. Обращайте внимание при покупке новых деталей, поскольку на некоторых моделях диск отсутствует и приходится тогда ставить штыри и крепить его самостоятельно
Обращайте внимание при покупке новых деталей, поскольку на некоторых моделях диск отсутствует и приходится тогда ставить штыри и крепить его самостоятельно
Кулиса
Прослабленную кулису необходимо подтягивать с помощником. Особых знаний и навыков от него не требуется, просто умение удержать рычаг в нужном положении, пока вы залезете под машину и затянете болты. При ослаблении кулисы на Ваз 2109 не включаются скорости, и в первую очередь задняя.
Поставьте машину на яму или возвышенность, чтобы иметь доступ к днищу. Выставьте рычаг в нейтральное положение, если не включается несколько скоростей. Когда не работает только задняя передача, то регулировку проводите по ней. Помощник должен держать ручку переключения в заданном положении, никуда не отклоняя.
Надо снизу ослабить болт на 13, проверить зацепление шестерен, и установив все на место, затянуть болт. При проблеме с несколькими передачами, все делается также, но выставляется на нейтралке, точнее ручка переключения в среднем положении. Как это сделать, можно посмотреть видео.
Вилка
Чаще всего подводит в дороге. Стоит притормозить на светофоре, а скорости продолжить движение не включаются. Образовавшаяся на корпусе вилки трещина в любой момент может привести к ее разрушению даже при незначительных нагрузках.
Почему плохо включаются передачи?
Сначала предлагаем узнать, в чем заключается причина, по которой задняя или первая скорость иногда или систематически активизируется с трудом.
Причины, почему передача включается трудно, могут быть разными, рассмотрим их подробно:
- Если тяжело переключается первая и вторая скорости, проблема может заключаться в неполной активации сцепления. На ВАЗ Приора причина часто кроется в повреждении или отключении тросика на педали. Выявить такую неполадку можно путем ее диагностики. Если педаль утоплена в пол, трос подлежит замене.
- Поломка тяги привода управления механизмом активации передач КПП.
- Повреждение или некорректная работа реактивной тяги трансмиссии.
- Ослабление болтов фиксации на рычаге штока выбора передач либо на шарнире. Надо определить причину, по которой винты могли ослабнуть.
- Допущение ошибок при регулировке привода активации передач.
- Выход из строя или повреждение пластиковых компонентов, которые установлены на приводе управления коробкой передач Lada Priora.
- Ошибки, допущенные при регулировке кулисы. Этот узел на ВАЗ Приора предназначен для соединения коробки передач с селектором в салоне авто. В результате длительной эксплуатации на кулисе могли износиться пластмассовые втулки.
- Выход из строя синхронизаторных элементов. Эти механизмы выполнены в виде латунных втулок, которые используются для более упрощенного переключения передач. Латунь — мягкий металл, в результате длительной эксплуатации он изнашивается. Если туго включается первая и задняя скорости, а причина заключается в синхронизаторных элементах, при попытке переключить передачу будет раздаваться неприятный хруст либо скрежет. Когда проблем с активацией передач нет, но нехарактерный звук при работе КПП имеется, то в будущем вы столкнетесь с затрудненным переключением скоростей.
- Выход из строя подшипниковых элементов в результате повреждения или износа. Такая неисправность не является распространенной, но со временем подшипники изнашиваются, поэтому столкнуться с ней может каждый автовладелец. При поломке детали один из шкивов коробки передач больше не в состоянии вращаться, что приводит к проблемам при активации скоростей. Обычно речь идет только о первой передаче.
- Выход из строя вала коробки. Данный узел не подвергается изнашиванию или критическим нагрузкам в течение всего срока службы, но он может сломаться из-за заводского дефекта. Даже незначительные ошибки, допущенные производителем при сборке транспортного средства, могут привести к поломке вала. Из-за этого автовладелец столкнется с проблемой не только затрудненного включения первой передачи, но и поломкой трансмиссионного агрегата в целом.
- Причина может заключаться в подушках мотора машины. Силовой агрегат висит на них и подключается к трансмиссии. При длительной эксплуатации авто крепление выходит из строя или выкручивается из посадочного места. Это приводит к проседанию мотора автомобиля или трансмиссии. В результате проседания может произойти повреждение кулисы.
- Выход из строя вилки сцепления.
- Неисправности корзины сцепления. Этот узел ломается из-за изнашивания или повреждения лепестков. Выйти из строя может и «паук» корзины. Этот элемент представляет собой подшипниковый механизм, который фиксируется на нескольких растяжках. Если они рвутся, то не могут полноценно держаться на корзине, что приводит к сложностям в переключении скоростей. Из-за повреждения лепестков диск сцепления невозможно будет отжать. Если износился сам диск, это приведет к появлению выработки. Когда износ детали слишком большой, то включить скорость будет невозможно.
- Повреждение шаровой опоры или сферической пружинки.
- Часто подобные проблемы проявляются в результате замены трансмиссионной жидкости. Основная особенность коробки передач Приоры заключается в том, что передаточные числа на первой и второй ступени агрегата отличаются максимально. Когда водитель переключает скорости, в процессе необходимо ждать замедления первичного вала. Если он замедляется дольше, чем всегда, причина может заключаться в использовании смазки низкой вязкости или незначительном недоливе.
Пользователь Сергей Цапюк снял видео, в котором рассказал о проблеме плохого включения передачи на Приоре.
Методы устранения проблемы
После того, как источник проблемы будет найден, можно приступить к устранению причин появления неисправности.
Если проблема в двигателе
Самой простой причиной возникновения проблем при переключении передач может стать утечка тормозной жидкости, которая является рабочей жидкостью для сцепления. При недостаточном уровне смазки в гидравлической системе привода сцепления оно будет включаться не полностью. Поэтому для начала проверьте уровень жидкости в бачке автомобиля. Если уровень низкий, следует проверить наличие утечек, устранить дефекты и прокачать сцепление. Когда уровень жидкости находится на нормальной отметке, следует производить осмотр элементов сцепления.
Неполадки в сцеплении
Сцепление состоит из трех основных компонентов:
- диска;
- выжимного подшипника;
- корзины (нажимной диск).
Неисправности этих агрегатов могут привести к проблемам с переключением передач при заведенном двигателе.
О том, что выходит из строя подшипник, может свидетельствовать появление шороха или отчетливого гула при запущенном двигателе и выжатой до пола педалью сцепления. После отпускания педали шум должен прекращаться. Когда подшипник окончательно заклинит, привести в действие механизм переключения передач уже не получится. В таком случае потребуется замена агрегата.
Неисправность корзины также может стать причиной проблемы. Зачастую к этому приводит критический износ лепестков. В таком случае корзина перестает выполнять свои функции при нагреве, полностью осуществить отвод прижимного диска не удается. Поэтому после снятия коробки необходимо тщательно осмотреть корзину на наличие деформаций и других дефектов. Если состояние агрегата не удовлетворительное, следует заменить его на новый.
Наконец, последняя причина проблемного переключения передач, связанная со сцеплением, – это износ или деформация диска и фрикционных накладок на нем.
Важно! После того, как вышедшие из строя элементы будут заменены, при сборке следует отцентровать коробку, а также прокачать сцепление
Проблема в КПП
Самой распространенной причиной возникновения неисправности со стороны КПП является износ синхронизаторов. Об этом ранее вас мог предупреждать характерный хруст при переключении передач. Синхронизаторы, сглаживающие угловые скорости валов, обычно изготавливаются из меди, поэтому подвержены износу.
Гораздо реже могут выходить из строя сами валы КПП. В таком случае может не включаться отдельная передача. Степень износа и необходимость замены определяется также после демонтажа и разбора трансмиссии.
Важно! Для устранения неисправностей, возникших в коробке, может потребоваться капитальный ремонт, который стоит недешево и происходит не быстро. Поэтому нужно быть готовым к тому, что ваш автомобиль задержится в сервисе
Впрочем, не следует сразу же думать о плохом. Иногда проблему с переключением передач может вызвать нехватка масла в коробке. Сильный шум во время движения, металлический скрежет в коробке может свидетельствовать о недостаточном уровне масла. При полном отсутствии масла переключать передачи не получится вовсе: синхронизаторы не будут функционировать должным образом. Замена масла в коробке передач рекомендуется через каждые 60-80 километров пробега.
Кроме проверки уровня масла в КПП, потребуется также осмотр корпуса агрегата на предмет повреждений, отсутствия протечек смазочного материала через прокладки и сальники.
Не включается задний ход — причины
- Перед тем как приступать к кардинальным действиям и разборке «всего и вся», проверьте сам рычаг переключения передач, возможно причина в нем. Кулиса и кардан – довольно часто становятся причиной данной поломки. Также могли стереться шлицы или ослабился хомут. В таком случае вам потребуется смотровая яма.
- Неисправный выжимной подшипник, как вариант. Хотя вряд ли, так как в этом случае все без исключения передачи включались бы с характерным хрустом и с большим усилием.
- Задний ход может перестать включаться из-за проблем в механизме блокировки задней передачи, для того чтобы подтвердить или опровергнуть это, снимите ручку переключения передач вместе с торпедой между сиденьями и произведите визуальный осмотр.
В моем случае проблема заключалась именно в неисправной проводке соленоидов блокировки передачи (обрыв или перелом), как я решил данный вопрос читайте дальше.
Как проверить и починить механизм блокировки задней передачи Лада Калина своими руками?
Теория:
Питание к соленоиду приходит через кольцо-выключатель, расположенное на ручке КПП. Работает это так: вы поднимаете кольцо, тем самым включая соленоид, шток втягивается внутрь соленоида, что ведет к разблокировке задней передачи. После этого вы можете включить заднюю передачу, двигая ручкой переключения передач. Далее включается «концевик», расположенный на коробке, и включаются задние стопы, а в салоне включается прерывистый звуковой сигнал.
Схема управления соленоидом вот она:
Через предохранитель F21 подается +12 Вольт на соленоид L1, при помощи выключателя S1 на рукоятке происходит замыкание цепи на массу, после чего срабатывает катушка соленоида.
1. Нужный нам предохранитель F21 на 10А в блоке предохранителей расположен 8-м слева. Достаньте его и проверьте при помощи тестера. Если предохранитель неисправен замените новым того же номинала.
2. Теперь пришло время проверить выключатель, для этого поднимите чехол на ручке, после чего вы увидите разъем, подсоединенный к выключателю. Аккуратно отключите его.
3. При помощи канцелярской скрепки нужно замкнуть контакты разъема, от которого провода идут вниз под пол Калины. Теперь попытайтесь включить заднюю передачу, если включилась — неисправен выключатель. Если же нет -продолжайте поиски неисправности.
4. Снимите разъем с соленоида, установите в него две булавки, затем при помощи тестера измерьте напряжение, прибор должен показать 12 вольт. Кроме того, вам необходимо нагрузить его лампочкой. Для этого подойдет 5-Ваттная на 12 В, если лампочка не загорелась — имеете обрыв, а напряжение объясняется сопротивлением, который образовался из-за оксида меди. Как показывает практика, 99% обрывов и переломов приходится на жгут, в том месте где установлен хомут на поддоне.
5. Снимите хомут, сдавив его крепления снизу.
6. Отключите разъем от выключателя стопов и достаньте жгут целиком. Снимите с гофры изоленту и достаньте провода. В случае обрыва или облома провода вы заметите характерные признаки.
7. Кусачками отщипните провода и подсоедините другие, аналогичные по сечению и диаметру. Саму скрутку лучше пропаять и заизолировать или использовать термоусадку. При желании можно одеть другую гофру, главное чтобы влага не проникла, в противном случае очень скоро проблема повториться. Хомут, лично я выбросил, если вам он нужен можете оставить. Жгут закрепите пластиковым хомутом.
8. Подключаем разъемы и проверяем работу соленоида. Выход из строя самого соленоида явления довольно редкое, чтобы проверить его подключите тестер, сопротивление должно быть 2.2 Ома. Если все же проблема в нем придется сливать масло с коробки. Есть способ. при котором модно и не сливать, но здесь необходима определенная сноровка, главное резко заткнуть отверстие чем-то, после чего вкрутить новый. Немного масла, конечно же, выльется, но его можно долить обратно. Устанавливая новый соленоид, не забудьте смазать резьбу герметиком, если этого не сделать со временем масло начнет сочиться по резьбе.
Если предыдущие проверки ни к чему не привели — остается несколько вариантов, а именно:
- Из строя вышел механизм крепления механизма выбора передач;
- Срезан фиксирующий болт;
- Лопнула пружина в КПП.
Самое страшное то, что каждый из эти трех пунктов требует обязательного демонтажа коробки передач, а это уже из разряда «серьезный ремонт», который не всегда под силу рядовому «водиле», да и времени это займет гораздо больше чем в случае с кулисой или блокировкой передачи.
У меня все! Надеюсь, помог решить проблему. Если после всех вышеперечисленных манипуляций и проверок у вас по-прежнему не включается задняя скорость, обратитесь за помощью к специалисту или отправляйтесь на СТО.
Схема КПП
Устройство КПП следующее:
- для обеспечения переключения передач в КПП находится первичный вал, состоящий из блока шестеренок. Они постоянно имеют зацепление с ведущими шестернями от первой по пятую скорости (то есть теми, что имеют направленность на езду вперед);
- вторичный вал оснащен ведущей шестерней главной передачи, на нем также — синхронизаторы передач, обеспечивающих движение вперед ведомые шестерни. Здесь же имеются подшипники плюс маслосборник;
- дифференциал ВАЗовский двухсателлитный, с прикрепленной к фланцу его коробки ведомой шестерней главной передачи;
- привод коробки состоит из ручки переключения скоростей, опоры шаровой, штока выбора, тяги, механизмов выбора передачи, а также переключения скоростей;
- реактивная тяга предназначена для того, чтобы уберечь КП от того, что вылетает передача. Она концами крепится к опоре и силовому агрегату.
Схема привода переключения передач
Как выбираются скорости
Отдельный важный узел КПП — это механизм выбора передач. В нем установлен специальный рычаг выбора скорости, а также две скобы для блокировки. Одно плечо рычага выбора включает ход вперед, второе служит для включения задней.
Регулировка
На ВАЗ 2110 не так уж редки случаи, когда плохо включаются передачи, либо их выбивает. Специально для этого предусмотрен механизм регулировки привода выбора скоростей.
Регулировка может понадобиться, если:
- коробка недавно снималась для ремонта;
- одна из передач вылетает;
- скорости включаются плохо или их попросту выбивает, когда машина движется.
Если у вас одна из таких проблем, попробуйте для начала провести регулировку. Ее последовательность:
- Под низом ВАЗ 2110 найдите и несколько ослабьте гайку на болте, стягивающем хомут, который крепит тягу, предназначенную для управления КПП;
- Чуть раздвиньте пазы конца тяги отверткой и образовавшуюся щель на самом хомуте. Это нужно для обеспечения легкого передвижения тяги по отношению к штоку выбора передач. Шток поставьте в нейтральное положение;
- Освободите в салоне ручку переключения от чехла;
- По специальному шаблону выставьте рычаг. Делается это так: в окно накладки кронштейна блокировки задней скорости установите шаблон. После этого введите упор оси рычага в паз шаблона, прижав его без лишнего усилия в поперечном направлении;
- Затем отрегулируйте в заднем направлении осевой люфт штока, и его же осевой люфт поворотом влево;
- Хомут установите, не доходя нескольких миллиметров до конца тяги. После чего хорошенько стяните хомут болтом.
Ремонт
Если описанная регулировка вам не помогла, нужно снимать и разбирать КПП ВАЗ 2110
Особое внимание обратите на то, что частенько выбивает шестеренки, с помощью которых включаются первая и вторая скорости. Не забудьте проверить каждый фиксатор
Они сделаны в виде пружин, их три. Первый фиксатор длинный, он отвечает за первую и вторую передачи. Второй – средний, для третей — четвертой передач. Для пятой используется самый короткий фиксатор.
Болезни КПП
Часто звучит жалоба владельцев ВАЗ 2110 на то, что первая скорость включается с трудом или вылетает.
Возможные причины:
- часто виновен синхронизатор;
- возможно, лопнула пружина фиксатора, рычаг болтается, скорости включаются как хотят;
- замена может понадобиться штоку и вилке.
- Другая жалоба – вторая передача включается плохо, ее частенько выбивает.
- Здесь можно заподозрить основных виновников:
- вылетает вторая чаще всего потому, что зубья шестерни плохо зацепляются с муфтой, которой включаются скорости;
- кончики зубьев шестерни и муфты уже износились, поэтому скорость плохо включается. Если не вмешаться, то скоро будет вылетать;
- как вариант, когда выбивает именно на кочках — умирает сцепление.
Иногда (хоть и редко) от того, что вторая включается недостаточно хорошо и вылетает, помогает замена фиксирующей пружины. Если же скорости часто вылетают, некоторые из них включаются с трудом, значит, полумеры уже не помогут – нужен капремонт коробки.
Проведете вы его самостоятельно, или отправитесь в сервис, где вам отремонтируют, а также наладят механизм переключения передач, решайте самостоятельно, исходя из собственного опыта и умения.
Почему могут быть подобные перебои?
Коробка передач любого автомобиля является одним из важнейших агрегатов транспортного средства. Поломки в ней могут случаться как из-за неправильной эксплуатации, так и из-за езды по плохим дорогам. Если на вашей Приоре плохо включается первая передача или не включается вовсе, то это связано с поломкой КПП.
Автомобиль ВАЗ Приора
Если ваше авто было куплено с рук, а не с салона, то здесь и удивляться нечему. В любом автомобиле рано или поздно может возникнуть проблема нестабильного переключения скоростей. Более того, если в начале проблемы скорость включается, но плохо, то в дальнейшем рычаг коробки скоростей может и вовсе не реагировать на попытки водителя. Разумеется, приятного в этом мало, ведь не каждый автолюбитель может двигаться с места на второй передаче, да и ситуация на дороге не всегда позволяет это.
Рассмотрим основные неисправности, которые могут проявиться при затрудненном переключении скоростей в автомобиле ВАЗ 2170:
- неполное выключение сцепления. На Приорах может слетать тросик механического сцепления. Это можно определить очень быстро: если трос оборвался, то педаль сцепления в авто будет просто утоплена в пол;
- выход из строя тяги привода управления устройством переключения скоростей;
- выход из строя реактивной тяги;
- на шарнире или рычаге штока выбора скоростей по каким-либо причинам ослабли винты крепления;
- неправильная регулировка привода переключения скоростей КПП;
- истек срок эксплуатации или вышли из строя пластмассовые детали в приводе управления КПП;
Коробка переключения передач ВАЗ Приора в разборе
- плохо отрегулирована кулиса. Это устройство в автомобиле выполняет функцию соединения непосредственно КПП с рычагом в салоне. Также на кулисе могут износиться пластиковые втулки;
- неисправность синхронизаторов. Синхронизаторы представляют собой латунные втулки, предназначенные для облегченного переключения скоростей. Поскольку латунь является мягким материалом, он может стираться со временем. Чтобы понять, что вышли из строя именно синхронизаторы, при затрудненном переключении скоростей КПП вы будете регулярно слышать неприятный хруст или скрежет. Если же вы слышите только звук из КПП, но скорости переключаются без проблем, то будьте готовы в скором времени столкнуться с затрудненным переключением передач;
- неисправность подшипников. Проблема является не такой распространенной, даже редкой, но тем не менее имеет место. Если подшипники «механики» заклинили, то в КПП один из валов может перестать вращаться, в результате чего не все скорости можно будет включить. Как правило, такая проблема проявляется только с включением первой передачи;
- неисправность вала КПП. Этот элемент не подвергается физическому износу или сильным нагрузкам, однако проблема может заключаться в заводском дефекте. Если при его установке на предприятии были допущены незначительные ошибки, вал выйдет из строя. В этом случае может не только с трудом включаться первая скорость, но и вся коробка передач может выйти из строя. В результате этого владельцу транспортного средства обеспечен дорогостоящий ремонт.
Сразу же стоит отметить, что неисправность вала КПП или подшипников в домашних условиях определить никак не удастся. Вам поможет это сделать только грамотный мастер на станции техобслуживания с дорогостоящим специализированным оборудованием. Поэтому, если вы столкнулись с проблемами в переключении рычага КПП, то остается только надеяться, что неисправность заключается именно в регулировке.

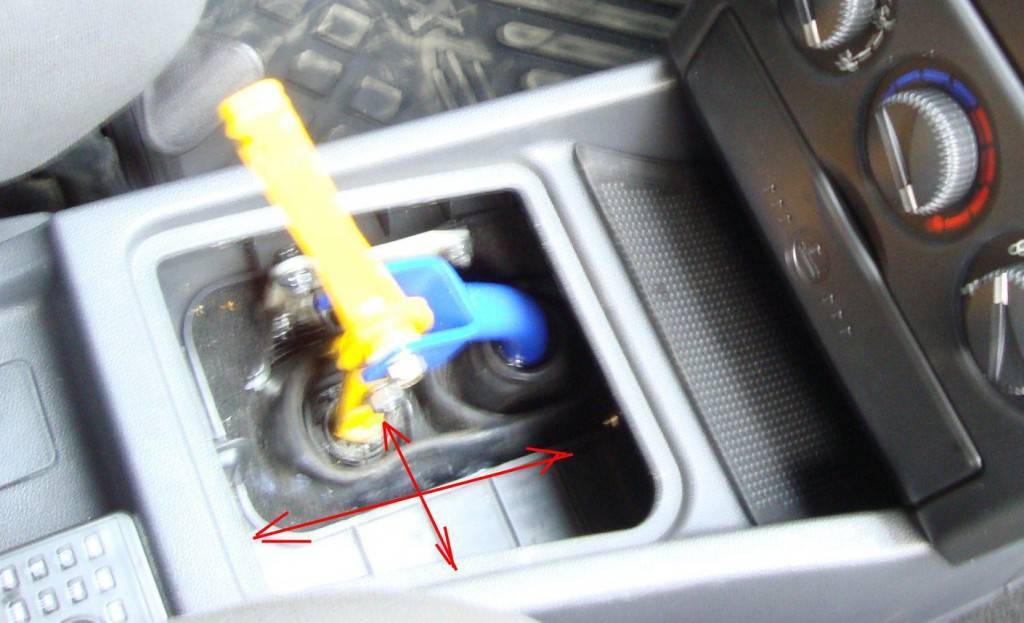

Рычаг коробки передач автомобиля ВАЗ Приора без кожуха
