Планетарная КПП: что это такое и как работает планетарная трансмиссия

Основные функции трансмиссии, нюансы использования

Часто бывает трудно ответить, что же такое трансмиссия автомобиля, изъясняясь при этом не специфическими терминами, а простыми словами.

Чтобы дать ответ на выше указанный вопрос необходимо знать, что трансмиссия автомобильного транспортного средства передает усилие от ДВС к ведущим колесам и в ее состав входит коробка переключения передач.

Последняя может быть, как механической, так и автоматической.

Особенности эксплуатации

Конструктивно современные трансмиссии состоят из нескольких основных деталей и механизмов, которые все вкупе отвечают за передачу крутящего момента от ДВС к ведущей колесной паре автомобильного транспортного средства.

При этом главными функциями такой системы выступают:

  • смена направления, а также частоты вращение колес;
  • передача усилия от ДВС к ведущим колесам;
  • регулировка и распределения усилия.

На современные автомобильные транспортные средства устанавливают разные типы подобных систем:

  • Механическая. В такой ситуации механическая энергия сразу же от двигателя передается к колесам;
  • Электрическая. Здесь изначально электрическая энергия переходит в механическую и только после этого передается к ведущим колесам;
  • Гидрообъемная. Здесь гидравлическая энергия преобразовывается в механическую и наоборот;
  • Комбинированная. Весьма сложная система при которой задействовано несколько принципов работы.

Предназначение и технические характеристики

Трансмиссия ТС – сложная конструктивная система, состоящая из узлов и механизмов, отвечающих за передачу механической энергии на ведущую пару колес. Также именно данная система отвечает за направление и скорость вращения колес.

Формула колес обозначается двумя цифрами. Первая из них указывает на их общее количество на автомобиле, а вторая на количество ведущих колес.

Но полный привод может включатся и вручную, но это не отменяет обязательного наличия раздаточной коробки.

Конструктивные составляющие трансмиссии

Сегодня существуют машины как с задним приводом, так и переднеприводные. Трансмиссия первых состоит из следующих элементов:

  • Сцепление. Главной его функцией выступает отключение мотора от остальных элементов, дает возможность плавно без рывков переключать скорости и предупреждение перегрева других частей системы;
  • Коробка переключения передач. КПП дает возможность менять направление колес, а также скорость передвижения;
  • Кардан –это еще одна важная деталь системы, которая отвечает за передачу вращения от коробки передач на вал;
  • Основная передача отвечает за смену крутящего момента и его распределения на полуоси;
  • Дифференциал отвечает за распределение усилия между колесами. Из-за этого они могут вращаться с разной скоростью. Это позволяет совершать различные маневры, в частности повороты.

Переднеприводные транспортные средства обладают теми же составляющими трансмиссии что и машины с задним приводом. Но при этом у них основная передача и дифференциал вмонтированы в коробку передач. Также они оснащены ШРУСами, которые передают вращающий момент на колеса.

Гидромеханическая трансмиссия: основные элементы

Гидромеханическая трансмиссия-  сложная система, устанавливаемая на современные машины иностранного производства. Такая система состоит всего из двух конструктивных элементов:

  • Коробки переключения передач;
  • Гидравлического трансформатора.

В автоматической коробке переключения передач гидротрансформатор отвечает за плавность переключения скоростей и передвижения. Именно по этой причине на автомобилях с такой системой, так комфортно ездить, даже если дорожное покрытие желает быть лучшим.

Автоматические коробки передач пользуются все большим спросом, особенно среди новичков. При этом такие АКПП обладают рядом преимуществ:

  • легкость переключение передач, так все происходит в автоматическом режиме;
  • передача крутящего момента от силового агрегата к колесам происходит в автоматическом режиме плавно и без рывков;
  • комфортность эксплуатации автомобиля.

В целом же трансмиссия автомобиля — это целая система, которая состоит из нескольких деталей и узлов, отвечающих за крутящий момент, передачу усилия от мотора к колесам и его распределение между ними.

По сути можно сказать, что это одна из самых главных узлов в автомобиле. Сегодня можно приобрести трансмиссию, как с автоматической, так и с механической коробкой передач.

Гидромеханическая трансмиссия автомобиля, назначение и устройство

Неотъемлемыми элементами конструкции классического устройства автомобиля служат сцепление с КПП. Но меняющийся образ жизни диктует создание оптимального комфорта для водителей. Это ведет к изменению стандартных узлов автомашины. Их все чаще заменяет комбинированная гидромеханическая трансмиссия, в состав которой входит как механическая, так и гидравлическая трансмиссии. В устройствах этого типа передаточное число, крутящий момент меняются постепенно и плавно.

Трансмиссия

 Роль трансмиссии в машине

Для транспортного средства трансмиссией является все, что создает подачу крутящего момента от двигателя к колесам, например, КПП со сцеплением, как это в классических автомобилях. Сегодня в машинах их сменяют на АККП, когда управление облегчается, сцепление не предусмотрено, а переключения производятся автоматически. Выполнение этих процессов обеспечивает гидромеханическая коробка передач. Для понимания процесса надо знать о двух главных моментах, возникающих при управлении автомобилем:

  • При переключении скоростей трансмиссия отключается от двигателя;
  • После смены дорожных условий выполняется изменение величины крутящего момента.

Это происходит после того, как выжато сцепление и переключена скорость коробкой передач (в обычных машинах). В транспортных средствах с АКПП эти процессы в большинстве случаев производит гидромеханическая коробка передач.

Гидротрансформатор; Управляющие составляющие; Механическая коробка скоростей.

 Гидротрансформатор

Гидротрансформатор В современный автомат входит гидротрансформатор, выполняющий в автомобиле с КПП (подает вращающий момент) функции сцепления. Благодаря гидротрансформатору транспортное средство плавно трогается. Снижение динамических нагрузок в трансмиссии приводит к повышению долговечности двигателя, а также остальных механизмов трансмиссии. Уменьшение количества переключений передач уменьшает утомляемость водителя. Применение гидротрансформатора значительно увеличивает проходимость автомобиля по песку и снегу.

Получается, что использование автоматических трансмиссий рекомендуется на внедорожниках. Гидротрансформатор имеет достаточно несложное устройство и объединяет три колеса:

  • Двигатель с гидротрансформатором связывает насосное;
  • Обеспечивает связь с первичным валом турбинное;
  • Усиливает крутящий момент реакторное.

Турбины на 3/4 помещены в масло и защищены специальным корпусом. Рабочий процесс гидромеханического привода основывается на том, что вращающий момент направляется от двигателя к насосному колесу, к турбинному колесу подается поток масла. Оно раскручивает колесо, и усилие предается на вал коробки скоростей. Весь процесс циркуляции масла проходит по особой траектории: с внешней стороны насосного кольца направляется на турбинное, а далее назад через центр механизма идет к насосному. Турбина Гидротрансформатор автоматически меняет крутящий момент по мере нагрузки, далее он передается к механической коробке, и передачи переключаются фрикционными устройствами.

Свою работу гидротрансформатор выполняет непосредственно с планетарной коробкой.

Планетарная коробка

В гидромеханической АКПП чаще применяется планетарный механизм. При его простейшем устройстве крутящий момент подается к солнечной шестерне. С нею постоянно сцеплены свободно вращающиеся шестерни-сателлиты. На них предусмотрено водило, связанное с валом. Если коронная шестерня находится в заторможенном положении, то крутящий момент через водило направляется на ведомый вал. Если шестерня расторможена, тогда сателлиты подают на нее крутящий момент. Ведомый вал при этом неподвижен.

 Достоинства и недостатки автоматической коробки

Плюсы АКПП:

Отсутствие переключения передач вручную; Осуществление равномерной подачи мощности.

Автомобили автоматическим переключением скоростей отличаются особой плавностью хода. Когда водителю нет необходимости переключаться вручную, то облегчается процесс вождения транспортного средства. Недостатками считается более сложная конструкция трансмиссий и их большая масса. К недостаткам относится более низкий КПД, снижающий топливную экономичность автомашины. Это простейший вариант гидромеханической трансмиссии, а сегодня на легковые автомобили устанавливаются более совершенные модели.

Обнаружение неполадок в работе ПП

Что такое вариатор (коробка cvt), устройство, принцип работы


Устройство ПП

Несмотря на надежность механизма ПП, при его продолжительной работе могут возникнуть соответствующие поломки в результате износа комплектующих. Основной признак наличия неисправности – это возникновение посторонних шумов. Такое проявление может являться следствием того, что хозяин транспортного средства часто придерживался агрессивного стиля езды. В дополнении к этому, способствует сокращению рабочего срока ПП – если не прогревался двигатель перед началом поездки.

Необходимость в замене сателлит КПП на шестернях дифференциала возникает, если на их поверхности появились трещины или произошла внешняя деформация зубьев. В ряде случаев, вернуть запчасти первоначальный вид представляется возможным, если осуществить шлифовальные работы по поверхности комплектующей детали. Однако при этом дефект должен быть минимальным.

Для осуществления ремонта планетарной КП нужна разборка данного механизма. Доверить данную процедуру стоит специалистам, имеющим соответствующий опыт проведения подобных работ. Полная переборка позволяет точно определить причину неисправности.

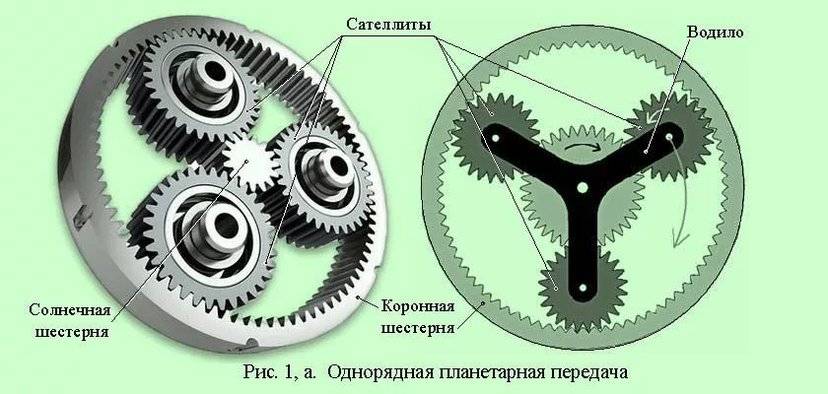

Простая планетарная передача

Название «планетарная передача» связано с тем фактом, что водило (S) планетарной пере­дачи, соединенное с планетарными шестерня­ми (2), вращается внутри неподвижной корон­ной шестерни (3) вокруг солнечной шестерни (1), при этом расположенные между ними пла­нетарные шестерни вращаются вокруг соб­ственной оси (рис. 14 «Планетарная передача«). Такая схема движе­ния в принципе напоминает вращение планет вокруг солнца.

При оснащении каждой из этих деталей ко­робки передач соединительным валом (рис. 15), а также муфтами свободного хода или тормозами, можно получить различные соот­ношения взаимного перемещения деталей пла­нетарного механизма, а, следовательно, раз­личные варианты передаточных отношений (см. таблицу 1).

Пример:

Z1 = 31

Z3 = -93

Примечание:     количество зубьев коронной шестерни обозначается знаком «-», поскольку коронная шестерня имеет внутренний зубчатый венец.

Вращение блоком (вариант 7 в таблице 1) достигается за счет жесткого соединения сол­нечной и коронной шестерней, в результате чего водило с планетарными шестернями вынуждено вращаться с такой же частотой.

На практике в автомобилях используются в основном планетарные передачи с одной опреде­ленной точкой отбора мощности. Это означает, что количество возможных передаточных отно­шений сокращается с семи до трех.

Пример:

Вариант 3 (рис. 16)

Передаточное отношение «на замедление» Солнечная шестерня вращается Коронная шестерня неподвижна. Отбор мощности через водило.

Передаточное отношение:

i = (i — 1)/i  = (-3-1)/-3 = 1.333

Вариант 7 (рис. 18)

Вращение блоком. Коронная шестерня вращается и сблокирована с солнечной шестерней.

Водило вращается с такой же частотой:

i = 1:1

Нейтральное положение

Одна часть зубчатой передачи приводится в движение. Все остальные элементы могут сво­бодно вращаться, то есть подвижны и не сблоки­рованы друг с другом.

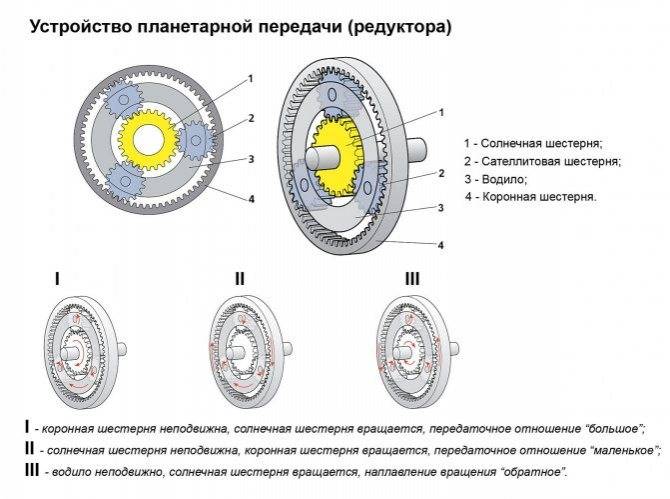

Планетарный механизм: назначение и устройство

В устройстве трансмиссии планетарный механизм позволяет изменять скорость, а также при необходимости направление вращения выходного вала. При этом в работе механизма можно выделить зависимость, что чем ниже будет скорость вращения выходного вала, тем большим будет на нем крутящий момент.

Итак, планетарная передача в основе имеет несколько вращающихся шестерен. Шестерни бывают следующих видов:

  • солнечная шестерня;
  • коронная шестерня
  • сателлиты;

Само свое название планетарный механизм получил благодаря особенности размещения шестерен (подобно планетам вокруг солнца). Схема устройства предполагает, что в центре расположена солнечная шестерня, вокруг которой вращаются сателлиты. Сателлиты связаны между собой водилом, снаружи сателлитов установлена коронная шестерня. Указанные виды шестерен связаны с входным или выходным валом.

Общий принцип работы планетарной передачи состоит в том, чтобы одна из шестерен (солнечная, коронная или водило) имела жесткую фиксацию. В этом случае элемент становится передающим.

В качестве примера можно представить, если закреплена коронная шестерня, тогда входной вал передает крутящий момент на солнечную шестерню. От солнечной шестерни идет передача момента дальше на сателлиты. Сателлиты проходят по коронной шестерне и вращают водило.

Водило, в свою очередь, передает крутящий момент на выходной вал коробки. По такому принципу построена планетарная коробка передач, куда также включены специальные системы торможения (тормоза) и блокировки элементов планетарного механизма.

С учетом особенностей конструкции можно выделить два типа планетарных передач:

  • в первом типе блокируется только один тип шестерен (одноступенчатая планетарная передача);
  • во втором возможна блокировка разных видов шестерен (многоступенчатая планетарка);

Также планетарный ряд может быть как с закрепленным элементом, так и с дифференциальным. Во втором случае ни один из элементов не зафиксирован жестко, что позволяет изменять вращение отдельно (посредством усилий, которые прикладываются к валам). Данный механизм позволяет вращаться наименее нагруженному валу с наибольшей скоростью.

Статья в тему: Распредвал

Где используется планетарный механизм в автомобиле

Начнем с того, что планетарная передача используется в устройстве различных типов техники. Что касается автоиндустрии, чаще всего планетарный механизм лежит в основе дифференциала автомобиля.

Дифференциал стоит на каждой ведущей оси. Именно в дифференциале использован такой тип планетарной передачи, где ни один из элементов не имеет жесткой фиксации. Через входной вал момент передается на шестерню (не коронную, так как зубья расположены не вниз, а по сторонам). Шестерня передает момент на сателлиты, к которым присоединены 2 солнечные шестерни.

Принцип работы таков, что сателлиты вращаются с одинаковой скоростью, однако солнечные шестерни могут иметь разную скорость вращения, причем отличную друг от друга. Однако если сложить скорости, сумма всегда является одинаковой.

Идем далее. Планетарная передача также лежит в основе гидромеханической планетарной коробки передач АКПП. Если просто, общий принцип работы также основывается на вращении трех типов шестерен. При этом устройство намного сложнее, так как современная коробка передач требует от 5-и до 6-и передач для движения вперед. Вполне очевидно, что на одном планетарном механизме невозможно реализовать такую задачу.

В устройстве современной трансмиссии инженеры используют целый планетарный ряд АКПП. Планетарные ряды фактически являются связанными между собой несколькими планетарными механизмами. Благодаря такой конструкции можно гибко реализовать диапазон передаточного соотношения от 0.7:1 (для повышенных передач) и 4.5:1 (на пониженных). Передаточное соотношение, например, 0.7:1, означает, что на один оборот выходного вала входной вал делает 0.7 оборота.

Также в устройстве АКПП имеются специальные тормозные механизмы, которые нужны для переключения передач. Указанные механизмы (тормоза АКПП) имеют возможность притормозить вращение шестерен, а также полностью их заблокировать для подключения других элементов.

Расчет на прочность планетарных передач

Прочностной расчет планетарных передач проводят так же, как и прямозубых. Рассчитать каждую ссылку:

  • внешний — между солнцем и планетарными колесами;
  • внутренние — между планетами и макушкой.

Если колеса изготовлены из одного материала и силы сцепления равны, то рассчитывается наименее прочное соединение — внешнее.

Алгоритм расчета следующий:

  1. Выберите коробку передач.
  2. Определяются исходные данные: передаточное отношение i, крутящий момент Tвых и частота вращения выходного вала Uвых.
  3. Количество зубьев выбирают, проверяя условия монтажа и близость планетарных шестерен.
  4. Вычислите угловые скорости колес.
  5. Рассчитать КПД и моменты выходных валов.
  6. Рассчитайте прочность связи.

Расчет момента учитывает количество планетарных колес и неравномерность нагрузки на их зубья. Поправочный коэффициент η = 1,5… 2 вводится при отсутствии компенсационных мероприятий:

  • повышенная точность изготовления;
  • радиальная подвижность солнца, короны или носителя;
  • применение эластичных элементов.

Расчет зубчатых колес ведется по двум критериям:

  • контактное усилие, т.е сопротивление рабочих поверхностей зубьев под нагрузкой;
  • напряжение изгиба, усталостное разрушение.

Расчет контактного усилия сводится к проверке условия, чтобы натяжение σn не превышало допустимого значения. Расчеты выполняются по формуле Герца для цилиндрических поверхностей с добавлением коэффициентов уточнения. В результате получается значение расстояния между центрами, основная геометрическая характеристика зубчатого колеса:

d=K×η×∛ (T×Kн(i±1))/(Ψ×i×^2),

где К — вспомогательный коэффициент для цилиндрических зубчатых колес, МПа;

η — коэффициент неравномерности;

Т – пара, Н×мм;

Кп — коэффициент нагрузки;

Ψ – коэффициент ширины колеса, равный 0,75;

i — передаточное отношение;

— допускаемое контактное напряжение, МПа. Он определяется коэффициентом прочности и пределом сопротивления.

При расчете прогиба принимается условие, что вся нагрузка передается на одну пару зубьев и прилагается к их верхней части. Номинальное напряжение не должно превышать допустимого:

σf= (M/W) – (F/(b×s) ≤ ,

где М — изгибающий момент;

W — осевой момент сопротивления;

F — сила сжатия;

b, s — размеры зуба в сечении;

— допустимое напряжение изгиба. Это зависит от предела сопротивления, шероховатости, погрешности изготовления зубьев.

Общие сведения о планетарных передачах

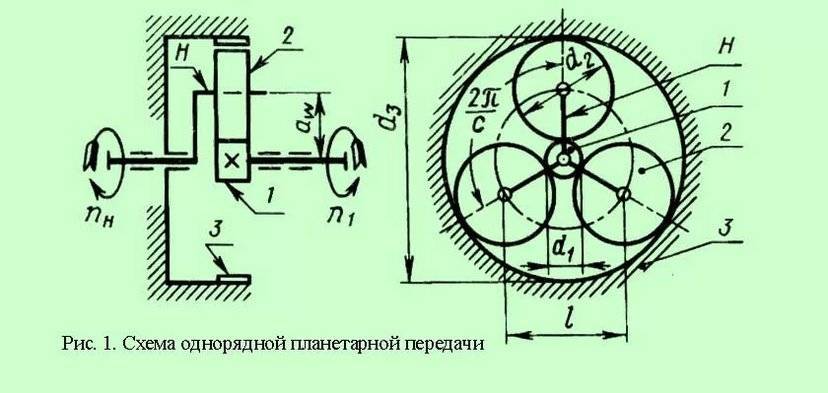

Планетарными называют передачи, имеющие зубчатые колеса с подвижными осями. Отличительной особенностью механизмов, включающих планетарную передачу (или передачи), является наличие двух или более степеней свободы. При этом угловая скорость любого звена передачи определяется угловыми скоростями остальных звеньев.

Наибольшее распространение получила простая одинарная планетарная передача (рис. 1), которая состоит из центрального колеса 1 с наружными зубьями, неподвижного центрального колеса 3 с внутренними зубьями; сателлитов 2 – колес с наружными зубьями, зацепляющихся одновременно с колесами 1 и 3 (на рис. 1 число сателлитов с = 3), и водила Н, на котором закреплены оси сателлитов. Водило соединено с тихоходным валом. В планетарной передаче одно колесо неподвижно (соединено с корпусом). Обычно внешнее центральное колесо с внутренними зубьями называют коронным (коронная шестерня или эпицикл), а внутреннее колесо с внешними зубьями – солнечным колесом (солнечная шестерня или солнце).

При неподвижном колесе 3 вращение колеса 1 вызывает вращение сателлитов 2 относительно собственных осей, а обкатывание сателлитов по колесу 3 перемещает их оси и вращает водило Н. Сателлиты таким образом совершают вращение относительно водила и вместе с водилом вокруг центральной оси, с. е. совершают движение, подобное движению планет. Поэтому такие передачи и называют планетарными.

При неподвижном колесе 3 движение передают чаще всего от колеса 1 к водилу Н, можно передавать движение от водила Н к колесу 1.

В планетарных передачах применяют не только цилиндрические, но и конические колеса с прямым или косым зубом.

Если в планетарной передаче сделать подвижными все звенья, т. е. оба колеса и водило, то такую передачу называют дифференциальной.С помощью дифференциального механизма можно суммировать движение двух звеньев на одном или раскладывать движение одного звена на два других. Например, в дифференциале заднего моста автомобиля движение от водила Н передают одновременно колесам 1 и 3, что позволяет при повороте одному колесу вращаться быстрее другого.

Область применения планетарных передач

Планетарные передачи применяют как редукторы в силовых передачах и приборах, в коробках передач автомобилей и другой самоходной техники, при этом передаточное число такой КПП может изменяться путем поочередного торможения различных звеньев (например, водила или одного из колес), в дифференциалах автомобилей, тракторов и т. п.

Широкое применение планетарные передачи нашли в автоматических коробках передач автомобилей благодаря удобству управления передаточными числами (переключением передач) и компактности. Можно встретить планетарные передачи и в механизмах привода ведущих колес современных велосипедов. Часто применяют планетарную передачу, совмещенную с электродвигателем (мотор-редуктор, мотор-колесо).

Планетарная передача: 1 – сателлит; 2 – водило; 3 – солнечная шестерня; 4 – кольцевая шестерня («корона»).

Планетарная втулка

Планетарная втулка – закрытая система переключения скоростей для велосипеда, весь механизм находится внутри задней втулки. Конструкция надёжная и долговечная. В простых планетарных втулках 3 скорости, самые продвинутые модели имеют до 14 передач.

Наибольшую популярность планетарные втулки получили в первой половине 20 века, практически на каждом велосипеде стояла такая втулка (особенной популярности они пользовались в Великобритании, Голландии, Германии, Скандинавии). Однако, появившиеся позже переключатели скоростей и кассеты, вытеснили планетарные втулки, благодаря своей дешевизне и неприхотливости.

У велосипеда с планетарной втулкой отсутствует внешний переключатель снаружи лишь одна звезда и цепь, а весь механизм переключения спрятан внутри задней втулки. Это самое главное преимущество планетарных втулок – нет лишних деталей, которые так легко повредить при падении. Вся система переключения находится внутри корпуса втулки, надёжно защищена от грязи и внешнего воздействия. Переключения можно производить как под нагрузкой, так и без, поскольку цепь всё время стоит на одних передачах, то нет вероятности её повреждения при переключении. В отличие от классической системы переключения, планетарная втулка совместима с задним ножным тормозом.

Главный недостаток планетарных втулок – большая стоимость и плохая ремонтопригодность. Сложный механизм переключения внутри втулки стоит намного дороже классической системы переключения.

Планетарная втулка надёжна, при правильной эксплуатации ресурс – десятки тысяч километров. В приводе используются толстые цепи и звездочки, их ресурс во много раз превышает срок службы аналогичных компонентов велосипедов с классическим переключателем. Планетарная трансмиссия не требует обслуживания, единственная регулировка – подтяжка тросика в процессе эксплуатации. Однако если что-то сломается в планетарной втулке, то ремонт может обойтись дорого и делать его придется в специализированной мастерской.

Несмотря на большое количество скоростей в самых продвинутых моделях, не для всех видов катания будет достаточно скоростей планетарных втулок. Такая система переключения скоростей подойдет для неспешного, комфортного катания по городу, лесу и паркам. Но если мы говорим про езду в стиле кросс-кантри или более экстремальное катание на велосипеде, то количество скоростей и диапазона передач будет недостаточно.

Стоит отметить и намного больший вес планетарной втулки, если сравнивать с классической системой передач, развесовка велосипеда будет смещена в сторону заднего колеса. Не всем это подойдёт и не для каждого вида катания это будет приемлемо.

Плюсы

Большой ресурс при правильной эксплуатации

Механизм переключения передач полностью закрыт в корпусе втулки, что позволяет защитить его от попадания грязи

Совместим, как с ручными тормозами, так и с задним ножным тормозом

Минусы

Большая стоимость

Больший вес по сравнению с классической системой переключения

Сложный ремонт, под силу только квалифицированным специалистам по планетарным втулкам

Если Вам необходим велосипед для спокойного катания по городу и паркам, Вы не гонитесь за количеством передач и хотите иметь надёжный велосипед без лишних деталей и простой в эксплуатации, то планетарная втулка именно то, что Вам надо.

Неисправности и ремонт механизма

Наиболее распространенным признаком неполадки планетарной передачи является наличие вибраций в зоне короба. Водители отмечают также посторонние шумы, толчки и подергивания. Наличие тех или иных симптомов зависит от характера неисправности, причин для которой может быть несколько:

  • Перегрев механизма.
  • Агрессивный стиль езды с резкими торможениями и ускорениями.
  • Отсутствие масла, его низкий уровень или недостаточно высокое качество.
  • Недостаточный прогрев коробки передач перед движением.
  • Пробуксовка на гололеде.
  • Попадание автомобиля в снег или грязь.
  • Износ элементов планетарного ряда.

Чтобы отремонтировать планетарную коробку передач, необходимо знать конкретную причину ее поломки. Для этого производится разборка механизма. Обычно короб держится на болтах внутри приводного вала. Необходимо с одной из сторон (зависит от конструкции) снять скоростные кронштейны и затем через отверстие вала привода выкрутить болт. Далее производится чистка или замена вышедшего из строя элемента. Как правило, речь идет о загрязнении металлической стружкой, поломке зубьев, износе осей и шестерней.

Обслуживание и ремонт

Сложность рассматриваемого механизма определяет то, что возникает необходимость в своевременном обслуживании и проведении ремонта

Для начала уделим внимание тому, каким образом проводится расчет планетарного редуктора. Среди особенностей этого процесса отметим следующие моменты:. Определяется требуемое число передаточных ступеней

Для этого применяются специальные формулы. Определяется число зубьев и расчет сателлитов. Зубчатые колеса могут иметь самое различное число зубьев

Определяется требуемое число передаточных ступеней. Для этого применяются специальные формулы. Определяется число зубьев и расчет сателлитов. Зубчатые колеса могут иметь самое различное число зубьев

В рассматриваемом случае их число довольно много, что является определяющим фактором

Уделяется внимание выбору наиболее подходящего материала, так как от его свойств зависят и основные эксплуатационные характеристики устройства. Определяется показатель межосевого расстояния

Делается проверочный расчет. Он позволяет исключить вероятность допущения ошибок на первоначальном этапе проектирования. Выбираются подшипники

Они предназначены для обеспечения плавного вращения основных элементов

При выборе подшипника уделяется внимание тому, на какую нагрузку они рассчитаны. Кроме этого, не рекомендуется использовать этот элемент без смазки, так как это приводит к существенному износу

Определяется оптимальная толщина колеса. Слишком большой показатель становится причиной увеличения веса конструкции, а также расходов. Проводится вычисление того, где именно должны быть расположены оси шестерен. Это проводится с учетом размеров зубчатых колес и некоторых других моментов. Как правило, в качестве основы применяется чертеж, который можно скачать из интернета. Самостоятельно разработать проект по изготовления планетарного редуктора достаточно сложно, так как нужно обладать навыками инженера для проведения соответствующих расчетов и проектирования.

Изготовить самостоятельно рассматриваемую конструкцию достаточно сложно, как и провести ремонт планетарных редукторов. Среди особенностей этой процедуры отметим следующее:

  1. Процедура достаточно сложна, так как механизм состоит из большого количества различных элементов. Примером можно назвать то, что сразу после разбора все иголки могут высыпаться практически моментально.
  2. Многие специалисты рекомендуют доверять рассматриваемую работу исключительно профессионалам, так как допущенные ошибки становятся причиной быстрого износа и выхода из строя механизма.
  3. Ремонт зачастую предусматривает замену шестерен, которые со временем изнашиваются. Примером можно истирание зубьев, изменение размеров посадочного гнезда и многие другие дефекты. Самостоятельно изготовить подобные изделия практически невозможно, так как для этого требуется специальное оборудование.

Чаще всего обслуживание предусматривает добавление масла. Смазка планетарного редуктора позволяет существенно продлить срок службы конструкции, так как соприкосновение и трение металла становится причиной его истирания. Рекомендуется смазывать механизм периодически, так как масло выступает еще в качестве охлаждения. В продаже встречаются специальные смазывающие вещества, которые характеризуются определенными эксплуатационными качествами.

Сегодня ремонтом редукторов занимаются компании, которые специализируются на предоставлении соответствующих услуг. Признаком того, что механизм начинает выходить из строя становится появление сильного шума, вибрации, рывков, нагрев и многое другое. Со временем процесс износа существенно ускоряется, так как металл, находящийся в масле попадает в зацепление шестерен. В большинстве случаев ремонт предусматривает замену всех элементов на новые.

В заключение отметим, что планетарный редуктор характеризуется весьма привлекательными свойствами. Примером можно назвать отсутствие большого количества крепежных элементов, а также равномерное распространение нагрузки. Как ранее было отмечено, редуктор применяется при создании различных узлов транспортных средств.

Режимы работы гидротрансформатора

Движение масла в гидротрансформаторе

Перед началом движения насосное колесо вращается, реакторное и турбинное — неподвижны. Реакторное колесо закреплено на валу при помощи обгонной муфты, и поэтому может вращаться только в одну сторону. Включаем передачу, нажимаем педаль газа — обороты двигателя растут, насосное колесо набирает обороты и потоками масла раскручивает турбинное. Масло, отбрасываемое обратно турбинным колесом, попадает на неподвижные лопатки реактора, которые дополнительно «подкручивают» поток масла, увеличивая его кинетическую энергию, и направляют на лопасти насосного колеса. Таким образом с помощью реактора увеличивается крутящий момент, что и требуется при разгоне автомобиля. Когда автомобиль разогнался, и движется с постоянной скоростью, насосное и турбинное колеса вращаются примерно с одинаковыми оборотами. При этом поток масла от турбинного колеса попадает на лопасти реактора уже с другой стороны, благодаря чему реактор начинает вращаться. Увеличения крутящего момента не происходит, гидротрансформатор переходит в режим гидромуфты. Если же сопротивление движению автомобиля возросло (например, автомобиль едет в гору), скорость вращения ведущих колес, а, соответственно, и турбинного колеса падает. В этом случае потоки масла опять останавливают реактор — крутящий момент возрастает. Таким образом осуществляется автоматическое регулирование крутящего момента в зависимости от режима движения.

Отсутствие жесткой связи в гидротрансформаторе имеет свои достоинства и недостатки. Плюсы: крутящий момент изменяется плавно и бесступенчато, демпфируются крутильные колебания и рывки, передаваемые от двигателя к трансмиссии. Минусы — низкий КПД, так как часть энергии теряется при «перелопачивании масла» и расходуется на привод насоса АКПП, что, в конечном итоге, приводит к увеличению расхода топлива.

Для устранения этого недостатка в гидротрансформаторе применяется режим блокировки. При установившемся режиме движения на высших передачах автоматически включается механическая блокировка колес гидротрансформатора, то есть он начинает выполнять функцию обычного «сухого» сцепления. При этом обеспечивается жесткая непосредственная связь двигателя с ведущими колесами, как в механической трансмиссии. На некоторых АКПП включение режима блокировки предусмотрено и на низших передачах. Движение с блокировкой является наиболее экономичным режимом работы АКПП. При повышении нагрузки на ведущих колесах блокировка автоматически выключается.

При работе гидротрансформатора происходит значительный нагрев рабочей жидкости, поэтому в конструкции АКПП предусматривается система охлаждения с радиатором, который или встраивается в радиатор двигателя, или устанавливается отдельно.

Советы по подбору планетарного редуктора

Перед выбором планетарного редуктора производится точный расчет нагрузки и режимов работы механизма. Определите тип трансмиссии, осевые нагрузки, диапазон температур и размеры редуктора. Для тяжелой спецтехники, где нужен высокий крутящий момент при малых скоростях, выбирают коробку передач с высоким передаточным числом.

Для замедления угловой скорости без снижения крутящего момента используется привод с электродвигателем и редуктором. При выборе мотор-редуктора необходимо учитывать:

  • эксплуатационная нагрузка;
  • момент вала на выходе;
  • частота вращения входного и выходного валов;
  • мощность электродвигателей;
  • монтажный вариант.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
