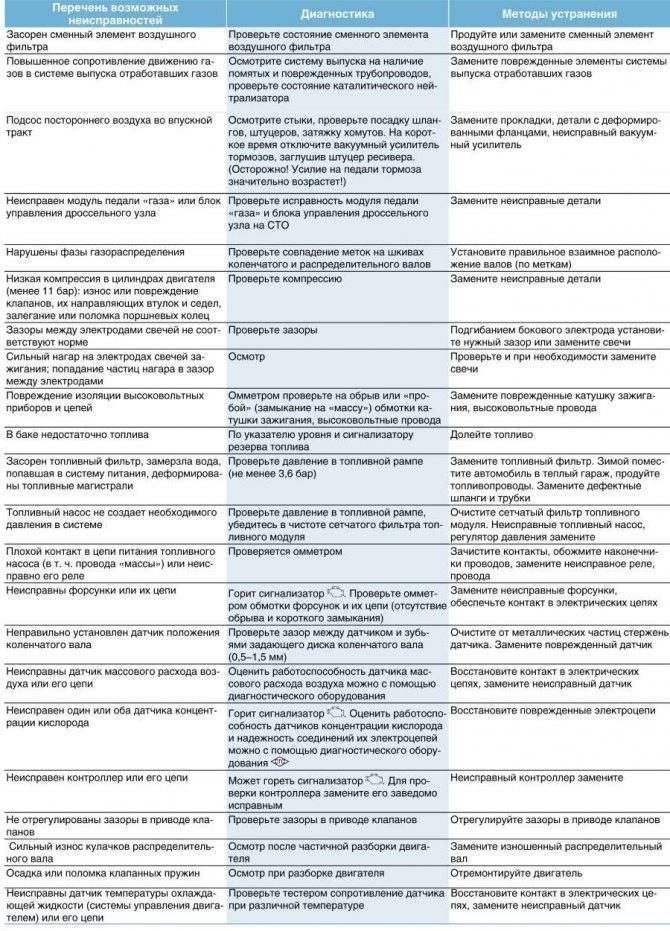

Неисправности системы управления двигателем автомобиля Лада Гранта

Рычаг переключателя световой сигнализации

I. Нейтральное положение. Включен ближний свет фар, если переключателем наружного освещения включен свет фар.

II. Включены указатели левого поворота. Нефиксированное положение.

III. Включены указатели левого поворота. Фиксированное положение.

IV. Включены указатели правого поворота. Нефиксированное положение.

V. Включены указатели правого поворота. Фиксированное положение.

VI. На себя, подача светового сигнала. Включен дальний свет фар (независимо от положения переключателя наружного освещения). Нефиксированное положение.

VII. От себя, включен дальний свет фар, если переключателем наружного освещения включен свет фар. Фиксированное положение.

Расшифровка комбинаций

Что же, теперь пришло время рассказать вам о расшифровке комбинаций неисправностей.

Диагностический разъем для подключения к бортовому компьютеру

Расшифровка кодов после диагностики со сканером

Как сказано выше, если измеренные характеристики не отличаются от стандартных больше, чем на 20%, то с авто все в порядке. Каковы же стандартные параметры?

Параметр
Значение
UACC
Показывает напряжение АКБ. Чтобы понять, есть ли ошибка в этом случае, необходимо активировать все устройства, наиболее потребляющие напряжение. Допустимое напряжение — от 13.9 до 14.5В. Если оно меньше — то необходимо проверять отдельные цепи сети.
THR
Параметр положения дроссельной заслонки. Как правило, если он неисправен, то водитель узнает об этом и без диагностики, так как авто будет идти рывками, а мощность двигателя будет постоянно падать. Нажмите на педаль газа, при этом не запуская двигатель, но включив зажигание. Показания ДПДЗ должны плавно вырасти до 90% (или чуть меньше). Если все так, то датчик исправен, если нет — его нужно заменить.
FREQ
Параметр частоты вращения коленчатого шкива. Частота вращения составляет до 840 оборотов. Если этот датчик выходит из строя, то работа мотора будет невозможной.
AIR
Параметр массового расхода воздуха. Он не должен превышать 12 кг/час. Запустите мотор и зажмите педаль газа, чтобы количество оборотов выросло до 5 тысяч в минуту. В этом случае параметр должен увеличиться примерно до 250 кг/час. Естественно, если устройство исправное, то показатель будет таким.
UOZ
Представляет собой угол опережения зажигания. Он должен изменять в диапазоне от 6 до 15 градусов.
INJ
Этот параметр бк представляет собой длительность импульса впрыска (время, которое необходимо для открытия каждой форсунки, чтобы бензин попал в цилиндр). В идеале этот параметр должен составляет от 3 до 5 миллисекунд при движении на нейтральной скорости. В том случае, если полученные в ходе диагностики показания гораздо выше, то, по всей видимости, форсунки уже забиты и их необходимо прочистить. Или же это свидетельствует о слабом давлении бензина в результате засоренного бензинового фильтра или насоса. Зажмите резко педаль газа. Время впрыска должно увеличиться до 20 мс. В идеале точная диагностика форсунок возможна только при помощи стенда.
FSM
Показатель работы датчика холостого хода. В идеале этот параметр не должен превышать 50-60. Если вы резко нажимаете на педаль газа, то он может увеличиться до 160-180.
ALAM 1
Показывает уровень напряжения, который зафиксирован на устройстве контроля уровня кислорода. Когда мотор машины прогрет, этот показатель должен увеличиться от 0.007 до 0.7 В. Если данный показатель различается, то с цепью что-то не в порядке.
LUMS_W
Этот коэффициент говорит о вращении коленчатого шкива. В идеале он должен варьироваться в районе 4 оборотов в секунде. Если он чуть больше, то это уже свидетельствует о пропуске зажигания в цилиндрах мотора

Это значит, что следует уделить внимание проверку свечей зажигания (исправны ли они, залиты или нет), а также состоянию высоковольтных проводов.
QT
Коэффициент расхода бензина. При включенном двигателе на холостом ходу он не должен превышать 0.9 литров в час.

Диагностика комбинаций приборов

На автомобиле можно произвести диагностику неисправностей. Для этого включите зажигание, удерживая при этом постоянно нажатой кнопку Reset. Далее производится контроль ЖКИ, и на нем отображаются все позиции сегментов. Теперь понадобится активировать ближайшую к вам кнопку на панели управления, после чего на экране должна отобразиться версия сделанной прошивки. Снова нажмите любую кнопку управления. При наличии ошибок в Лада Гранта, на первых двух строчках экрана должны отобразиться специальные цифровые обозначения, которые, в свою очередь, могут свидетельствовать о различных неисправностях.

Наличие повышенного напряжения в бортовой системе. Если в течение 20 секунд бортовой компьютер не смог определить произошедший сбой в работе автомобиля Лада Гранта, то может возникнуть три существенных сигнала об ошибке. Первый в таком случае указывает на обрыв в цепи датчика, отвечающего за показания уровня топлива. Второй реагирует на обрыв в цепи датчика, реагирующего на температуру охлаждающей жидкости. А третий определяет ошибки при обрыве цепи датчика наружной температуры, которая находится в пределах минусовых отметок.

Далее идут сигналы об ошибках, указывающих непосредственно на произошедший перегрев двигателя, аварийных показателях уровня давления масла, дефекте тормозной системы, полной разрядке аккумуляторной батареи.

Диагностируем блок

После демонтажа залитого жидкостью модуля проводим его осмотр. С этой целью берем отвертку с наконечником «звездочка» и откручиваем 4 малых винтика. Далее не спеша вынимаем управляющую плату, которой также выполняем тщательный визуальный осмотр.

Наиболее распространенной причиной выхода из строя устройства в такой ситуации является перегоревший выходной ключ цепи управления катушкой зажигания Лада Калина. Здесь ремонт не поможет. После появления такой неисправности мотор начинает функционировать только на двух цилиндрах, а в некоторых ситуациях вообще не способен завестись. Здесь на помощь придет квалифицированный сервис. Специалисты демонтируют поврежденный компонент, промоют и высушат его.

Второй распространенной причиной фигурирует выгорание самой платы. Обнаруживается такой факт достаточно просто. Здесь будет присутствовать характерное потемнение поверхности платы, что исключит все сомнения.

Спасет ли в таком случае ремонт ЭБУ? Ответ можно будет услышать только в специализированной мастерской. По опыту отметим, что вероятность помощи от ремонта стремится к нулю. Потребуется замена.

Иногда имеет место ситуация, связанная с незначительным повреждением схемы ЭБУ. В данном случае владелец может отделаться малыми затратами. Для «реанимации» модуля потребуется выполнить ряд ремонтных процедур, а именно:

протереть устройство сухой ветошью;
применить многократную промывку с помощью «WD-40» и обдуть струей сжатого воздуха;
снова промыть, но уже спиртом и также обдуть воздушным потоком;
высушить (тщательно) на протяжении не менее 2-х часов.

Некоторые владельцы Лада Калина считают, что замена ЭБУ более быстрое и выгодное мероприятие в сравнении с промывкой и сушкой. На опыте отмечено, что ситуация противоположна. Здесь определяющая роль отводится ценовому фактору. Новый ЭБУ потребует от владельца LADA Kalina немалого финансового ресурса. Усугубляет положение нежелательность установки б/у «мозгов». Зачастую подержанный вариант блока будет дешевле, но вероятен риск его неработоспособности.

Датчики сцепления и тормоза Лада Гранта

Благодаря сигналам, отправляемым указанными датчиками, контролер получает сведения о том, нажаты или не нажаты соответствующие педали (сцепление и тормоз). Оба элемента располагаются в районе педального узла.

Датчик сцепления является стабилизатором, который с конструктивной точки зрения представляет собой концевой выключатель. Его поломка приведет к скачкам оборотов и нестабильному функционированию мотора. О поломке автовладельцу сообщит загоревшийся Check Engine, помимо этого, появятся проблемы при резких скачках оборотов во время переключения передач.

Перечисленное является свидетельством следующих неисправностей:

по высоте педаль расположена неправильно относительно пола;
неисправен датчик сцепления;
имеются нарушения в цепи.

Также на Грантах начали устанавливать датчики педали тормоза. Однако многие владельцы данной автомашины уже после кратковременной ее эксплуатации отмечают ошибку Р0504, указывающую на поломку этого датчика. В большей части подобных случаев вышеназванная ошибка возникает по причине неправильной регулировки элемента. По этой причине владельцы авто отмечают такие симптомы как:

нестабильную работу двигателя;
нестабильность оборотов.

Функционально датчик педали тормоза ответственен за положение самой педали и выключение стоп-сигналов. Помимо его разрегулированности, проблемы с данной деталью может вызвать поломка расположенной внутри датчика пружины.

Наличие неисправности подтвердит владельцу загоревшийся Check Engine и уже упомянутая выше ошибка Р0504. Указанная ошибка – следствие поломки либо самого датчика, либо его проводки. Кроме этого причиной ошибки нередко становится уже упомянутая выше разрегулированность. Новый элемент обойдется автолюбителю примерно в 180 рублей.

В каких ситуациях загорается индикатор

В современных тс функционирует система управления, отвечающая за диагностику мотора и прочих приспособлений. Такую возможность обеспечивает компьютер. Он оснащен специальной программой, контролирующей функциональностью процессора. Когда авто работает в нормальном режиме, компьютер систематически проверяет исправность системы. Как только возникают нарушения, начинает включаться аварийка. Вместо проблем с параметрами блока устанавливается нужное значение программы. Резервный показатель будет занесен в память устройства.

Чтобы поставить в известность шофера о данной ситуации в сочетании аппаратуры загорается индикатор. Можно зрительно увидеть это значение, с учетом разновидности ЭБУ. Зажигание светодиода могут быть спровоцированы:

Поломкой.
Замыканием.
Подсоединением вольтметра к контактам.

Вспышки представляют собой определенные коды с минимальным объемом информации. Они включают в себя несколько показателей, говорящих о неполадке в специальной таблице. Все эти коды служат дополнением к эксплуатационным бумагам.

Есть также и мгновенные коды, означающие огромный информационный объем для диагностики системы.

Стоит отметить тот факт, что все составляющие плохо реагируют на воздействия извне. Любые подготовительные работы должны выполняться при включенном зажигании.

Автоматический режим подъема/опускания стекол от клавиш мдв

Если воздействовать на клавишу управления стеклом водителя в режиме подъема/опускания не более 1,5секунды, то после прекращения воздействия стекло останавливается. Если время воздействия превышает 1,5секунды, то после прекращения воздействия стекло продолжает движение в автоматическом режиме до распознавания препятствия, но в течение не более 10секунд. Для управления от клавиши МДВ правым стеклом двери со стороны переднего пассажирского сиденья используется режим автоматического опускания стекла, который работает аналогично режиму опускания стекла двери водителя.

Горит Чек на Гранте 8 или 16 клапанов: причины, что делать

Если загорелся Чек на Гранте 8 клапанов или 16 – это серьезный симптом неисправности автомобильной системы. В простых случаях достаточно предпринять самостоятельные действия, в остальных придется обращаться на СТО. Начать в любой ситуации можно с элементарных работ, а если не помогут, просить совета у мастеров. Автомобильная система Гранты выдает целый набор сигналов оповещений по ошибкам, так что можно сразу понять, где именно проблема. Не следует игнорировать необходимость выполнения регулярного обслуживания. Оно покажет, где есть проблемы, какие они, поможет своевременно принять меры.

Характеристика ЭБУ

Со всей необходимой информацией относительно работы блока мы предлагаем ознакомиться ниже.

Где находится блок?

Блок управления двигателем автомобиля Лада Калина, Калина 2 или Гранта располагается од центральной консолью салона. Чтобы добраться до него, необходимо только снять панель. Как известно, отечественные инженеры всегда славились своими бессмысленными и «беспощадными» решениями в плане сборки машин, поэтому место размещения блока ЭСУД выбрано бездумно. На практике такое устройство часто выходит из строя в результате попадания на него влаги, поэтому многие автовладельцы решают перенести блок, чтобы он мог стоять в более безопасном месте.

Место расположения ЭБУ

Особенности работы

Итак, управляющий блок электронной системы управления двигателем предназначен для контроля состояния всех узлов и передачи импульсов мотору. На сам блок ЭСУД осуществляется передача информации от различных датчиков, предназначенных для мониторинга работы того или иного механизма или системы. Информация обрабатывается без перерывов, в результате чего все узлы могут работать слаженно. Кроме того, блок ЭСУД производит управление системами, предназначенными для контроля уровня токсичности выхлопных газов.

Данные, которые собирает ЭБУ Лада Гранта или Приора, являют собой разные характеристики. Например, регулятор ДМРВ осуществляет контроль фиксации массового расхода мотором — чем больше силовой агрегат потребляет воздуха, тем лучше будет его динамика. Но если нормированные показатели будут превышаться, это приведет к перерасходу бензина, соответственно, своевременная проверка параметров позволит предотвратить возможные неисправности.

Помимо этого, блок ЭСУД фиксирует информацию:

о положении коленчатого и распределительного валов;
о температура антифриза в системе охлаждения;
о температуре всасываемого воздуха;
об уровне напряжения в электроцепи авто;
о возможном содержании примесей в отработанных газах;
о скорости движения транспортного средства;
о колебательной амплитуде кузова (автор видео — Low Customs).

В соответствии с полученной информацией «мозги» осуществляется проверка работоспособности основных систем, в том числе диагностической. Что касается последней, то она является одной из наиболее значимых, поскольку при выявлении той или иной неисправности именно эта система сможет оповестить автовладельца о проблеме. Информация о поломках передается посредством появления контрольной лампочки на приборной панели. Вне зависимости от модели блока ЭСУД, устройство будет хранить в своей памяти коды ошибок, которые позволят автовладельцу максимально точно определить неисправность. Такая информация может потребоваться в том случае, если понадобится распиновка устройства.

Следует также отметить, что ЭБУ имеет несколько видов памяти:

Первый тип — ППЗУ. В этой памяти содержатся все необходимые управляющие схемы, также эта память фиксирует команды в определенной последовательности. В ППЗУ заложены данные о калибровке различных процессов, которые зависят от мощности силового агрегата и его типа, веса транспортного средства в целом и прочих моментов. Нужно отметить, что этот вид памяти никак не зависит от источников напряжения, поэтому даже если устройство не будет питаться от сети, вся информация в памяти все равно сохранится.
Второй тип — это ОЗУ. Этот тип памяти всегда должен питаться от бортовой сети, в противном случае вся информация о кодах диагностики будет удалена. В этом блоке сохраняются все данные, которые нужные блоку ЭСУД для расчетов.
Следующий тип — ЭРПЗУ, что дословно расшифровывается как электрически программируемое запоминающее устройство. Основным предназначением этого блока является хранение комбинаций для иммобилайзера. Отсутствие данных паролей в памяти или их несоответствие с данными на ключе приведет к невозможности запуска мотора. Следует отметить, что в данном случае данные также хранятся постоянно (автор видео — Андрей Помазанов).

Методы диагностики системы

Расшифровка кодов ошибок лада гранта, калина 2

Выявить ошибки Гранта и аналогов можно двумя способами. Обе методики имеют явные преимущества и недостатки.

Самодиагностика Лада Гранта

Принцип способа заключается в использовании штатных систем, установленных на машине. Процедура не требует подключения дополнительного оборудования или изучения сложных инструкций. Для выполнения проверки достаточно выполнить простую последовательность действий:

одновременно зажать клавишу сброса суточного пробега, расположенную на приборной доске и провернуть ключ в личинке замка в положение 2;
если все сделано правильно, машина перейдет в режим самодиагностики, все стрелки сделают полный оборот и загорятся индикаторы;
клавишей на подрулевом переключателе положения стеклоочистителей выбрать необходимую опцию;
первой в списке появляется информация о версии прошивки. Перещелкивая позиции далее, можно увидеть необходимую комбинацию ошибки.

Примечание!

Если при переходе в самодиагностику, какие-либо индикаторы не загорелись, их цепи необходимо проверить в первую очередь.

Недостатком способа выступает малая точность показателей. На дисплей выводится сжатая информация о поломке, что может указать только на сторону, откуда стоит начать поиски проблемы.

В самых популярных версиях прошивки ЭБУ, ошибки сетей отмечаются как:

Указанный код ошибки Лада Гранта свидетельствует о наличии критического скачка напряжения в бортовой сети. В 90% случаев говорит о коротком замыкании или повреждении электроприборов.
Требуется проверить поплавковый датчик в бензобаке и его цепь. Возможно КЗ или повреждение сенсора.
Перегрелся мотор или сломался температурный датчик антифриза.
Нарушение цепи питания измерителя температуры окружающей среды.
Дополнительно указывает на перегрев силовой установки или неправильную работу термостата. Косвенно затрагивает более сложные неисправности типа пробоя прокладки ГБЦ.
Критически снизилось давление в топливной рампе. Потребуется проверить насосы и состояние форсунок. Популярная ошибка двигателя Гранта первого поколения.
Отказали тормоза или сильно истерлись колодки – необходима диагностика модулей.
Сильный просад напряжения бортовой сети. Возможны проблемы с аккумулятором.

Если на приборке отображается «Е» – это говорит о неправильной работе прошивки.

Компьютерная диагностика

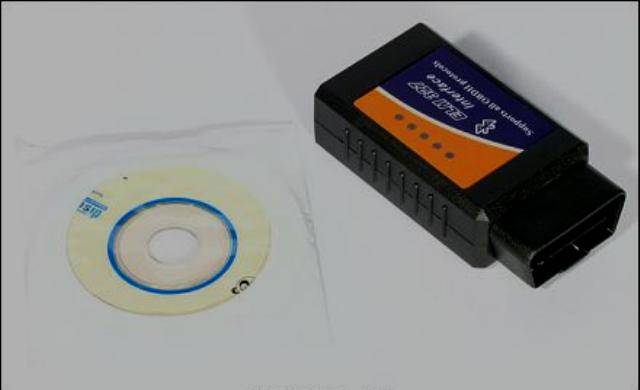

Следующий метод подразумевает подключение к машине специального оборудования. Суть заключается в следующем:

под приборной доской находится специальный разъем;
к клемме, через специальный коннектор подключается ноутбук с программой;
начинается сопряжение устройств;
после установки стабильного соединения и считывания информации с БК в окне ПО высветятся коды ошибок Лады Гранты.

Если все сделано правильно, на монитор выводятся специальные шифры. При этом каждая часть кода говорит о собственной схеме.

Начало (буква)

Р – нарушена целостность электропроводки или повреждены датчики;
С – вероятно поломка находится в узлах подвески, ходовой части;
В – проблемы с внутренним оснащением автомбиля;
U – наблюдается ресинхронизация нескольких взаимосвязанных цепей.

Далее идут стандартные обозначения:

0 – поломки в модуле OBD 2;
1/2 – код предприятия (что это, известно только автопроизводителю);
3 – нарушение работы запасных частей проводки.

Следующая часть указывает на порядковый номер раздела бортовой цепи, где находится поломка:

0 – устройство очистки выхлопа;
1 – система воздушного питания мотора;
2 – топливные магистрали, насосы и форсунки;
4 – контрольные приборы;
5 – неполадки или нарушение в работе дополнительных систем;
7/8 – трансмиссия, ходовая часть.

Следом идет еще двузначное число – последняя часть индекса указывает непосредственно на систему, где имеется проблема.

«Ителма 11186-1411020-222»: от стокового варианта прошивки к чип-тюнингу?

Дилемма, связанная с рациональностью выполнения прошивки «родному» ПО в ЭБУ, будоражит умы многих владельцев.

Здесь стоит обозначить оптимизированную динамичную прошивочную версию для 1,6-литровой 8-клапанной Лада Гранта, обладающей модулем «М74» и соответствующей норме токсичности согласно «Е2».

Какими преференциями наделена данная прошивка? После выполнения определенного перечня манипуляций и возврата ЭБУ на законное место, наблюдается оптимизация параметров топливоподачи и распределения зажигания. Также одной из целей прошивки служит обеспечение корректировки настроек дроссельного узла.

Чип-тюнинг позволяет в физическом плане выполнить отключение 2-го ДК («лямбды») в комплексе с катализатором. Реализация такой прошивки приводит к росту динамических возможностей LADA Granta.

Роль стоковой прошивки заключается в формировании параметров, свойственных обыденному эксплуатационному режиму езды. Напомним, что «родная» версия прошивки состоит в числе позиций гарантийного пакета. Самостоятельная корректировка прошивочной версии безальтернативно приводит к аннулированию гарантийного обеспечения.

Сегодня для массового потребителя доступны так называемые коммерческие версии прошивочных софтов, в числе которых имеют место такие:

«AY_I484GG30», продукт предназначен для 1,6-литровой 8-клапанной модификации Гранты с присутствующим управляющим модулем «М74 11186-1411020-22»;
«I484GI06-STR», софт предлагается для Грант с аналогичными моторами и блоками в версии «11186-1411020-22», плюс соответствие стандарту «Евро-2»;
«AY_484GP12», прошивка применяется с версиями контроллеров «М74 11186-1411020-22» и моторами, соответствующими регламентам «E3/E2».

Управление Lada Granta по ремонту и эксплуатации (ВАЗ 2190)

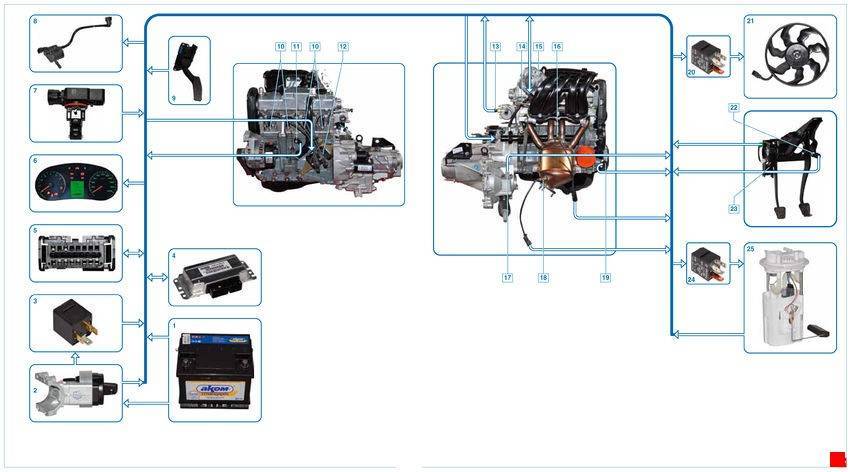

(ЭБУ, контроллер Лада Гранта) связан электрическими проводами со всеми датчиками системы. На ЭБУ приходит информация от датчиков, блок выполняет расчеты в соответствии с параметрами и алгоритмом управления, хранящимися в памяти программируемого постоянного запоминающего устройства (ППЗУ), и управляет исполнительными устройствами системы. Вариант программы, записанный в память ППЗУ, обозначен номером, присвоенным данной модификации ЭБУ (контроллера, компьютера).

Блок управления обнаруживает неисправность, идентифицирует и запоминает ее код, даже если отказ неустойчив и исчезает (неисправность проявляется не постоянно).

После ремонта хранящийся в памяти блока управления код неисправности необходимо стереть.

Блок управления Лада Гранта (контроллер) питает постоянным током напряжением 5 и 12 В различные датчики и выключатели системы управления. Поскольку электрическое сопротивление цепей питания высокое, контрольная лампа, подключенная к выводам системы, не загорается. Для определения напряжения питания на выводах ЭБУ следует применять вольтметр с высоким полным сопротивлением (10 МОм). Электронный блок установлен в салоне у ног переднего пассажира.

Стуки в двигателе

Бывает и так, что мотор начинает издавать неправильные звуки, ранее не характерные для него. А, при увеличении количества оборотов двигателя, звуки лишь усиливаются.

Шкив коленвала

Чаще всего, речь идёт о колебаниях шкива коленвала. В этом случае вам придётся заменить его новым, так как ремонту он не поддаётся. Также можно выделить ослабление ремня привода ГРМ. Чтобы убрать этот эффект, будет достаточно провести регулировку натяжения посредством мастера специализированного сервиса.

Ослабление крепления маховика

Может быть и так, что ослабевает крепление маховика. Такое случается нечасто, но проверить, на всякий случай, стоит.

Помимо названных причин, может проявляться износ ЦПГ. Вам необходимо проверить поршни, вкладыши и сам коленчатый вал, не изношены ли они. Если это так, то стоит заменить данные детали новыми. Указанный стук характеризуется приглушенностью, а слышно его, в основном, на низких оборотах коленвала.

Если же говорить о вибрации в моторе, то она возникает после ремонтных работ, когда развесовка ЦПГ была выполнена неправильно. В этом случае вам придётся самостоятельно провести балансировку деталей по их весу.

Кроме того, возможна ситуация с различной компрессией по цилиндрам, что случается при выработке ЦПГ или же проблемах с клапанами.

Обозначение значков на панели приборов Лада Гранта

На схеме приборной панели отражены все значки, датчики и индикаторы, отвечающие за работу автомобиля. Ограниченное количество – 39 штук, не загромождает комбинацию приборов. При этом щиток весьма информативен.

Обозначение на панели приборов Лада Гранта:

Тахометр – предназначен для отображения количества оборотов ДВС. Зона, выделенная красным цветом, сигнализирует об опасной ситуации в нагрузке мотора.
Датчик неисправного модуля управления работой мотора. Лампа во время включения зажигания загорается (оранжевый цвет). После пуска двигателя индикатор гаснет. При постоянном горении стоит проверить работоспособность элементов всей системы управления мотором.
Лампочка сигнализации включенного левого поворотника.
Датчик давления масляной жидкости в двигателе срабатывает (красный цвет) при включении зажигания. При достижении необходимого давления датчик гаснет. Постоянно действующий индикатор (более 5 с) показывает проблемы с насосом, цилиндро-поршневой системой, низкий уровень масла.
Лампочка индикации системы ABS – если не гаснет через 2 с, то возникли проблемы с антипробуксовочной системой. Загорается при включенном зажигании (оранжевый цвет).
Лампа индикации иммобилайзера – противоугонной штатной системы. Оранжевая лампочка сигнализирует о состоянии охраны автомобиля.
Указатель температуры жидкости охлаждения в горящем состоянии находится не более 5 секунд после пуска двигателя (красная лампа). Негаснущая лампочка говорит о высокой температуре хладагента (выше 115 ℃). Возможен перегрев мотора. При падении температуры ниже 110 ℃ лампа погаснет, перестает подаваться звуковая сигнализация.
Аварийный индикатор системы тормозов выключается (цвет – красный) после заводки мотора. Когда лампочка горит постоянно, стоит сделать проверку уровеня жидкости в бачке. Минимальная отметка показывает, что необходимо долить тормозную жидкость в емкость.
Лампочка сигнализации включенного правого поворотника – зеленая стрелка.
Индикация уровня заряда аккумуляторной батареи – включается при активации зажигания. Лампочка гаснет после заводки мотора. Если этот индикатор на панели приборов Лада Гранта светится постоянно, значит отсутствует зарядный ток в результате неисправной работы регулятора напряжения или генератора. Такой вариант возможен при недостаточном натяжении (обрыве) генераторного ремня.
Спидометр – отображение текущей скорости машины.
Датчик курсовой устойчивости – зажигается во время включения зажигании. Индикатор должен погаснуть после начала работы двигателя. Но если он горит постоянно, то функция курсовой устойчивости отключена. Мигает или горит во время движения – в системе неисправность.
Индикатор переключения передач – сигнализирует о невозможности включения повышенной передачи.
Лампочка включенного дальнего света.
Индикатор включенных задних противотуманных огней.
Лампочка включенного ближнего света.
Индикатор включенных передних противотуманных огней.
Клавиша сброса суточного километража – используется для обнуления пробега за сутки или выбора режимов отображения суточного, общего пробега автомобиля.
Дисплей маршрутного контроллера – выводятся данные о поездке, текущее время, пробег, температура воздуха и другое. Разница может быть в зависимости от комплектации автомобиля.

В первой строке – время, во второй – пробег. Третья строчка отображает температуру снаружи автомобиля или другие опции, четвертая – уровень топлива.

Лампочка сигнализации незапертой двери автомобиля – горит красным светом.
Индикатор уровня топлива – загорается при необходимости дозаправки. Игнорирование минимального уровня топлива может привести к неисправности топливного насоса.
Индикатор давления в покрышках светится при активации зажигания, гаснет после того, как двигатель заводится. Светится постоянно при падении параметра до минимально безопасного значения.
Лампа сигнализации проблемы с электроусилителем руля информирует о неисправности в узле.
Датчик фиксации ремня безопасности не светится при заведенном моторе, если ремень закреплен.
Индикатор работоспособности ДВС – срабатывает при запуске мотора. Если датчик не гаснет в течение нескольких секунд, то это показывает наличие повреждения в одном из узлов мотора или элементах навесного оборудования.
Датчик подушек безопасности включается при их неисправности.

Где находится ЭБУ на Гранте

ЭБУ для современного автомобиля стал неотъемлемой частью. Таким устройством, маркируемым как «М74 CAN», наделена отечественная модель Лада Гранта. Модуль позволяет автоматизировать большинство процессов, происходящих в узлах и системах. Управляющая функция ЭБУ достигается за счет присутствия в агрегатах разного рода датчиков, направляющих сигналы в «мозговой центр» автомобиля.

За длительный период эксплуатации Лада Гранта был выявлен досадный недостаток ЭБУ – это его недостаточная герметизация и иногда требуется распиновка ЭБУ. Проникновение влаги внутрь корпуса блока провоцирует перегорание микросхемы, что впоследствии заканчивается потребностью замены устройства.

ЭБУ располагается внизу передней панели (под бардачком) напротив сидения переднего пассажира и сокрыт от глаз слоями шумоизолирующего материала и обивки внутренней поверхности днища. Теперь вы знаете, где находится ЭБУ, осталось узнать другие тонкости.

Ремень грм Гранта

Какие типы ЭБУ доступны Гранте и каков принцип их функционирования?

Иногда модель Лада Гранта отождествляют с эксклюзивным автомобилем. Отчего ее наделяют таким статусом? Все просто. «Ладу» уникальным блоком управления, который именуется как «Ителма 11186-1411020-22» и не имеет возможности совмещаться с предшествующими модификациями «ВАЗ». Первостепенным отличием данного модуля можно обозначить интегрированную «CAN-шину». Ранее выпускаемые модели для обеспечения передачи импульсов использовали «К-канал». Если задаться экспериментом и заменить «Ителму» на аналогичное устройство с функционалом в «К-канале», то в итоге приборы на панели непременно «уснут».

Где находится ЭБУ и каков же принцип функционирования? В его основу положен алгоритм особого типа, формирование которого происходит на базе заранее интегрированного в память ПО. Это позволяет модулю осуществлять в реальном времени обработку сигналов от всех присутствующих в «ЭСУД» датчиков.

Процесс, связанный с обработкой потоковой информации, позволяет впоследствии осуществлять блоку управления корректирующие действия в отношении функционирования таковых систем:

форсунок;
катушки системы зажигания;
дроссельного механизма;
датчика-регулятора режимов холостого хода и пр.

Для возможности идентифицировать тип устройства в авто LADA Granta и прошивочную версию его ПО на корпусе нанесен специальный маркировочный код, позволяющий осуществить корректный подбор аналога при возникновении необходимости в замене, и в некоторых случаях требуется распиновка ЭБУ.

«Ителма 11186-1411020-222»: от стокового варианта прошивки к чип-тюнингу?

Ремень грм Лада Гранта 8 клапанов https://vaz-lada-granta.com/dvigatel-korobka/zamena-remnya-grm-8-klapannoj.html

«AY_I484GG30», продукт предназначен для 1,6-литровой 8-клапанной модификации Гранты с присутствующим управляющим модулем «М74 11186-1411020-22»;
«I484GI06-STR», софт предлагается для Грант с аналогичными моторами и блоками в версии «11186-1411020-22», плюс соответствие стандарту «Евро-2»;
«AY_484GP12», прошивка применяется с версиями контроллеров «М74 11186-1411020-22» и моторами, соответствующими регламентам «E3/E2».

Основные комплектации

Лада Гранта производится в 4-х комплектациях: Люкс, Спорт, Стандарт и Норма. Каждая версия оснащена двигателем определенной мощности и соответствующими опциями. Гранта 2013 г. выпускается с новой подвеской. У серийной модели наблюдается отрицательный развал задних колес. У Лады Гранта создан новый вид электроусилителя, передаточное отношение которого равняется 3:1. Такое значение существенно повышает информативность управления, снижая трудоемкость вождения.

В модели комплектации Люкс предусмотрена система ABC от компании Bosch. Транспортное средство обустроено 1.6-литровым бензиновым мотором с 4-мя цилиндрами. Гранта комплектации седан обустроена 1.6-литровым мотором с мощностью в 82 л. с. и 5-ступенчатой МКПП. Автомобиль разгоняется до 100 км/ч за 12,5 с, при этом максимальная скорость равняется 165 км/ч. При смешанной езде расход топлива колеблется в пределах 7,4 л на 100 км пробега. Владельцы новых Лада Гранта утверждают, что в условиях эксплуатации автомобиль потребляет в среднем 7-8 л бензина на 100 км пробега.

В 2012 г. стартовала продажа Granta Sport с 1,6-литровым мотором мощностью в 120 л. с. и с 5-ступенчатой МКПП. Эта модель способна разогнаться до 200 км/ч. Отличие обычной Гранты от Спорт заключается в заряженном двигателе, жесткой подвеске, оригинальном внешнем виде, спортивных колесах. Любая модификация транспортного средства подвергается тюнингу. Модернизация ВАЗ Спорт предусматривает установку новых турбин, которые увеличивают мощность мотора до 210 л. с.

Большим минусом Гранты является недоработка электронных педалей газа. Дроссельная заслонка замедленно реагирует на работу акселератора, что приводит к запоздалым ускорениям. Для модернизации этой системы автовладельцы устанавливают на педаль газа бустер. При необходимости производится перепрошивка компьютерного устройства. Тюнинг кузова Лады предусматривает установку правильных обвесов, накладок на колесные арки и объемных порогов. Модернизация салона Granta заключается в установке дизайнерских комфортных кресел.

Бюджетный вариант комплектации Стандарт оснащен двигателем с хорошей тягой. Легкий руль значительно упрощает процесс управления транспортным средством. Любая модель рассматриваемого семейства оснащена стандартной 5-ступенчатой МКПП. Конструкция с длинными ходами переключается с усилием. Альтернативным вариантом является 4-ступенчатая АКПП от японского производителя Jatco.

Основные неисправности системы управления двигателем Лада Гранта
