Меняем ремень генератора без натяжителя на Лада Гранта своими руками

Генератор Лада Гранта на кронштейн генератора Лада Калина

К сожалению у столь «молодой» модели как Лада Гранта, уже через пол года ее производства были выявлены свои закоренелые болячки. Одна из самых «острых» проблем — генератор Лада Гранта.

Многие владельцы, что говорится «на своей» шкуре ощутили особенности конструкции и качество запасных частей отечественного производителя, установленных на «народном» автомобиле – Лада Гранта.

Стоит заметить, что завод изготовитель говорит о бракованной партии генераторов, в которой якобы применены не качественные подшипники, ни слова о не удачной конструкции кронштейна без натяжителя не упомянуто.

Схема натяжения ремня генератора с помощью оригинального кронштейна реализованная на автомобиле Лада Калина, приведена на рисунке ниже. Кроме того здесь вы можете увидеть и перечень каталожных деталей, применяемых в данной сборке кронштейна Калины.

После того как вы приобрели все необходимые детали…

(дополнительно лежат два подшипника от генератора)

… то собрав их в единое целое получите следующую конструкцию.

(Кронштейн и генератор лучше ставить в моторный отсек по отдельности. Не спешите фиксировать генератор нижним болтом к кронштейну.)

Далее необходимо демонтировать старый кронштейн, перед этим сняв генератор. О том как снять генератор вы можете узнать из статьи «Снятие генератора Лада Гранта» Устанавливаем собранный кронштейн Лада Калина на место в автомобиле Лада Гранта.

Присоединительные размеры и крепеж того и другого аналогичны, в этом у вас не будет проблем. Далее надеваем ремешок и производим натяжку, регулируя строительную длину сборки с регулирующим болтом.

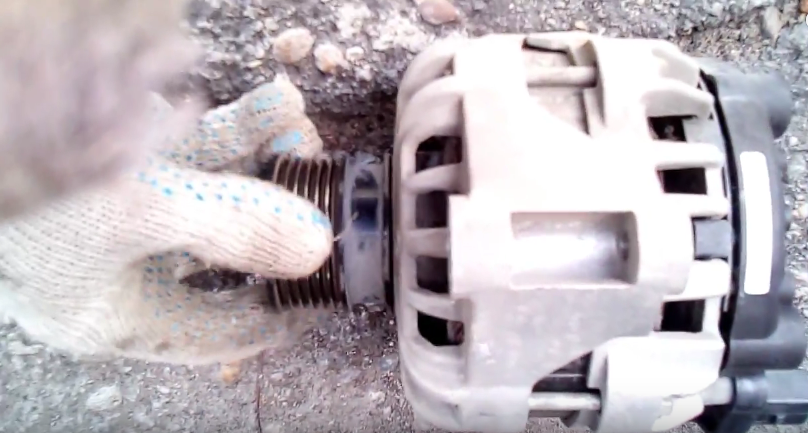

Если у вас уже успел выйти из строя генератор Лада Гранта (сломался подшипник), то если вам не удастся заменить подшипник (см статью «Ремонт генератора Лада Гранта»), альтернативой генератору Гранты для вас может стать генератор от Приоры или Калины.

Проверяем состояние ремня генератора сами

Дабы убедиться в том, что ремень находится в исправном состоянии, нужно выполнить несложные действия. Изначально включается пятая передача. На ней, опираясь на передний бампер, стараемся толкнуть машину назад. Одновременно пытаемся провести визуальный осмотр ремня на всей его длине.

Там, согласно общему правилу, не должно присутствовать трещин, даже самых маленьких, а также разрывов и отслоений, которые случаются вследствие длительной эксплуатации резиновых изделий.

Если же подобные проблемы обнаружились, то ремень подлежит замене. Аналогично проверяется и ремень ГРМ.

Также не лишним проверить и внешнее состояние самого генератора, так как его качество вызывает вопросы. Не забудьте осмотреть и ролик генератора.

Процесс замены ремня генератора

  • Длина такого ремня составляет 823 миллиметра.
  • Найти его в каталоге можно по названию или же по собственному уникальному номеру 1118-1041020-07.
  • Маркировка на коробке укажет на индекс 6РК 823.

Помимо этого, подготовьте заранее достаточно длинную отвертку, а также ключ «на 13». Может потребоваться и нож, чтобы убрать старый ремень.

  1. Для начала, убираем старый ремень, или то, что от него осталось. Как мы уже сказали, делать это нужно каждые тридцать тысяч километров пути, даже если состояние ремня на вид полностью удовлетворительное. Убирается ремень простым ножом.
  2. Теперь находим болт нижнего крепления генератора. Постарайтесь отвернуть его буквально на несколько оборотов, в чём поможет ключ «на 13».
  3. Тем же ключом отворачивается гайка, после чего полностью вытаскивается болт верхнего крепления генератора.
  4. Теперь нужно быть очень осторожным. Необходимо постараться провернуть генератор таким образом, чтобы верхняя проушина точно зашла за поверхность выступа, находящегося на кронштейне. Уверенно прижимаем генератор к данному кронштейну, и фиксируем его там обычной проволокой. Привязать лучше всего его к гайке крепления крышки ГБЦ.
  5. Теперь аккуратно надеваем ремень на шкив генератора, а также на поверхностную часть шкива привода генератора.
  6. Снова включаем пятую передачу, одновременно прижимая ремень к шкиву. В таком положении стараемся подтолкнуть автомобиль назад, пока ремень полностью не станет на своё место.
  7. Теперь уже можно отвязывать проволоку, и начать отжимать отвёрткой генератор в том месте, где он соприкасался с кронштейном. Не забудьте вставить верхний болт крепления генератора.

После этого остаётся лишь позаботиться о том, чтобы завернуть нижний болт и гайку верхнего болта крепления генератора. Этого будет достаточно, чтобы установить всё на место.

Альтернативные варианты

Конечно же, многие автолюбители прекрасно понимают, чем чревато отсутствие натяжителя ремня. Дело в том, что ремень, достаточно часто, бывает перетянут, что приводит к слишком быстрому износу подшипника генератора. Узнать об этой проблеме можно по характерному звуку, напоминающему вой. Устранить подобный конструктивный недостаток можно, если установить натяжитель ремня генератора. Самый частый вариант — это установка натяжителя с Лада Калина.

Установка натяжителя ремня генератора

Причина отказа от натяжителя проста. Производитель пытался сэкономить дополнительные средства, сделав машину одной из самых доступных в мире. И характерно это только для самых дешевых комплектаций (стандарт и норма), которые поставляются с восьмиклапанными силовыми агрегатами.

Чтобы облегчить процесс контроля натяжения ремня, можно просто заменить кронштейн генератора, проведя его предварительную доработку.

В стандартном кронштейне вы не найдёте отверстий для ролика с натяжителем. Вместо этого можно собрать новый кронштейн, который будет основан на базе Лады Калины первого поколения. Как мы уже сказали, нам понадобится:

  1. сам кронштейн от указанного автомобиля,
  2. натяжной ролик,
  3. кронштейн ролика натяжителя,
  4. а также сам ремень генератора всё от той же Лады Калины первого поколения.
  5. К тому же, не забудьте о покупке натяжителя винтового, соответствующей втулки и болта.

Цена всего этого набора достигает двух тысяч рублей, за которые вы сможете значительно усовершенствовать конструкцию автомобиля, и продлить срок службы отдельных деталей.

Сам процесс замены схож с заменой стандартных деталей Лада Гранта. Впрочем, если у вас отсутствуют соответствующие технические знания, то для сборки конструкции стоит обратиться в сервисный центр.

Замена ремня генератора Лада Гранта

Замена ремня генератора Лада Гранта требуется раз в 30 тысяч километров. Дело в том, что ремень не имеет регулировки и считается одноразовым расходником. Ремень генератора на Lada Granta при большом желании можно поставить и второй раз, но производитель этого не допускает. Сегодня подробно расскажем о замене ремня собственными силами.

Игнорировать периодическую замену не стоит. Изношенный, проскальзывающий ремень может не передавать необходимый крутящий момент для нормальной работы генератора, но и лопнуть в самое неподходящее время. Тогда вся нагрузка ляжет на аккумуляторную батарею, которая довольно быстро разрядится. В отдельных случаях, это может привести к «смерти» аккумулятора. Тогда вам придется купить акб, а он стоит гораздо дороже, чем обычный ремень. Так что с финансовой точки зрения, лучше не доводить ситуацию до неисправности.

Схема привода генератора Лада Гранта.

  • 1 — шкив привода генератора
  • 2 — шкив генератора
  • 3 — ремень генератора

Все довольно элементарно. В приводе участвуют всего 2 шкива. Данный ремень рассчитан на однократное растяжение при установке. Использовать ремень повторно не рекомендуется. В критических ситуациях (например, при ремонте в пути) допускается снятие и повторная установка ремня. В дальних поездках рекомендуется иметь в запасе новый ремень привода генератора.

Маркировка ремня привода генератора Лада Гранта 6 РК 823 (шестиклиновой, длина 823 мм). Для замены ремня ножом разрезаем старый ремень и снимаем его.

Головкой «на 13» отворачиваем на несколько оборотов болт нижнего крепления генератора (для наглядности показано на снятом двигателе).

Тем же инструментом отворачиваем гайку и вынимаем болт верхнего крепления генератора.

Далее нам необходимо повернуть генератор так, чтобы верхняя проушина крепления генератора зашла за выступ на кронштейне.

Прижав генератор Granta к кронштейну привязываем его проволокой к гайке крепления крышки головки блока цилиндров.

Надеваем ремень на шкив 2 генератора и верхнюю часть шкива 1 привода генератора.

Включаем пятую передачу в коробке передач и, прижимая ремень к шкиву привода генератора, толкаем автомобиль назад до тех пор, пока ремень не наденется на шкив. Отвязываем проволоку.

Отжимаем отверткой или монтажной лопаткой генератор от кронштейна и вставляем верхний болт крепления генератора.

Заворачиваем и затягиваем нижний болт и гайку верхнего болта крепления генератора моментом 15–24 Нм.

При необходимости снятия ремня привода генератора без его повреждения также толкаем автомобиль назад (включив пятую передачу и прижав генератор к кронштейну) отверткой прижимая ремень к наружному краю шкива привода генератора, пока ремень не сойдет со шкива.

Если вы собираетесь сохранить старый ремень Лада Гранта для последующего использования, необходимо пометить направления вращения, что бы поставить ремень именно так, как он стоял до этого. Можно нарисовать небольшую стрелочку ярким лаком для ногтей.

Замена ремня генератора на Ладе Гранте 16 клапанов (Лада Гранта с кондиционером)

  1. Домкратим правую сторону машины, снимаем колесо.
  2. Отвинчиваем пять винтов в колесной арке, снимаем нижнюю часть «защиты». Это необходимо для обеспечения беспрепятственного доступа к подушке двигателя, она подлежит снятию.
  3. Отвинчиваем 8 болтов по периметру защиты поддона картера, снимаем ее.

Места крепления брызговика и подкрылка: 1 — саморез под ключ Torx T-27 общего крепления брызговика и подкрылка к арке колеса; 2 — два самореза под ключ Torx T-20 общего крепления брызговика и подкрылка к арке колеса и крылу; 3 — саморез под ключ Torx T-20 крепления подкрылка к крылу; 4 — четыре самореза под ключ «на 8» крепления подкрылка к арке колеса; 5 — четыре самореза под ключ Torx T-20 крепления подкрылка к переднему бамперу.

  1. По центру поддона картера устанавливаем деревянную колодку, опускаем машину на колодку.
  2. Отвинчиваем подушку двигателя, она крепится на двух болтах и одной гайке (на «17»).

Ослабляем регулировочный винт

  1. Снимаем РПМ.
  2. Проводим дефектовку шлицов, при отсутствии деформации укладываем новый ремень. Проверяем, чтобы он лег ровно в канавки валов.

Ремень уже плох, а ролик генератора еще подходит

  1. Включаем пятую передачу, проворачиваем колесо до тех пор, пока ремень полностью не ляжет на валы.
  2. Домкратим машину, собираем конструкцию в обратной последовательности.

Далее переходим в моторный отсек для регулировки РПМ.

Порядок действий при самостоятельной замене ролика ремня генератора на Ладе Гранте

Необходимые инструменты, материалы:

  • набор автоключей, головки, трещотка;
  • ветошь, жидкость WD – 40;
  • новый НР;
  • смазка на графитовой основе;
  • дополнительное освещение.

Последовательность замены:

  1. Помещаем машину на ровную платформу, можно смотровую яму.
  2. Открываем капот, «сбрасываем» клеммы аккумулятора во избежание короткого замыкания в цепи.
  3. Ключом на «13» отпускаем контргайку натяжителя, поддеваем, снимаем ремень генератора.


Снимаем ремень


Отпускаем контргайку

  1. Головкой на «10» выкручиваем три винта, снимаем крепление НР в сборе.

Отчасти приведенный способ менее затратный, однако, не учтен тот факт, когда крепление может быть повреждено, деформировано. В таком случае оно подлежит замене.


Снимаем крепление НР

  1. Извлекаем НР в сборе, проводим дефектовку, осматриваем место крепления, роликовые подшипники.

На данном этапе важно определить возможные повреждения крепления. Если таковы имеются, то деталь подлежит замене, в противном случае устанавливаем только новый ролик с подшипником качения внутри

  1. Устанавливаем и привинчиваем НР в сборе, надеваем ремень, корректируем степень натяжения.
  1. Запускаем мотор, проверяем исправность работы механизма.

Замена генератора Лада Гранта — КЗАТЕ на Bosch. Сравнительная характеристика и недостатки

Характеристики КЗАТЕ 115А

2170-10

Bosch

2170-13

Максимальная сила тока (отдача) при показателе 14.5 В / 6000 об/ мин

115



110

Границы настройки напряжения при оборотах в 2500 об/мин и силе тока в 5.0 А13.6 – 15.213.6 – 15.2
Передаточное число по принципу: мотор — преобразователь1 : 2.41 : 2.4

За счет меньшей высоты Бош 110А на 10 мм ниже аналога. Несмотря на незначительные преимущества, БОШ обладает одним «жирным» недостатком — нет возможности быстрой (холодной) замены диодного моста в случае его выхода из строя.

Электрические контакты распаяны в мост, быстрая замена выпрямителя в пути не получится. На КЗАТЕ заменить выпрямитель в пути вполне возможно и допустимо.

Адреса фирм, предоставляющие услуги по замене генератора (регион Москва, СПБ, Киев)

НазваниеАдрес
1.«Автоточки»Москва, Варшавское шоссе, 33

http://avtotochki.ru/

2.«ЗенитАвто»г.Москва, м.Перово, ул.Кусковская, д.20А (рядом с Шоссе Энтузиастов)

http://www.zenitauto.ru/

3.«РемЗона»г. Санкт-Петербург, Васильевский остров, ул. Уральская д.17А

Главная страница

4.«Автоточки»Санкт-Петербург, Лесной проспект, 78

http://spb.avtotochki.ru

5.«Дзигора Комплекс»м. Дарница, ул. Город Шалет 1А

http://dzigoracomplex.kiev.ua/

6.«ВсеСТО»Киев, ул. Киквидзе 43

https://vse-sto.com.ua/

Отличие ремней 16-ти и 8-ми клапанных двигателей

Для моделей Лада Гранта используется ремень генератора со следующими маркировками:

  • 1118-1041020-07: поисковый индекс 6РК 823, длина 823 мм, толщина 3.0 мм;
  • 6PK1123 с кондиционером;
  • 6PK1113 без кондиционера, с ГУРом;
  • 6PK745 без кондиционера, без ГУРа.

Штатный генератор Гранты

На заводе на ВАЗ 2190 и 2191 устанавливается устройство с каталожным обозначением КЗАТЭ 115А (9402.3701-14). Оно имеет следующие технические характеристики:

  • номинальное напряжение – 14 В;
  • максимальная сила тока – 115 А;
  • частота вращения вала – 1200 об./мин. (без нагрузки);
  • частота вращения вала при максимальном токе в 115 А – 6000 об./мин.

Основными составными частями генератора являются неподвижный статор и вращающийся в нем ротор. Детали разделены между собой воздушной прослойкой. Основная их рабочая часть – это обмотка и магнитопровод. Другие составные элементы служат для обеспечения соответствующей жесткости, охлаждения и т. д.

Узел со щетками необходим для соединения электросети ротора с неподвижной обмоткой статора, состоит из нескольких графитовых контактов. Диодный мост используется для трансформации переменного тока в постоянный, он также называется блоком выпрямителя. Регулятор преобразует электроэнергию на выходе в нужное напряжение.

Чтобы обезопасить сеть автомобиля от перепадов, используется понижающий конденсатор емкостью 2,2 мкФ. После включения зажигания через контрольную лампу поступает напряжение: на панели приборов горит значок АКБ. После запуска двигателя генератор получает питание от блока выпрямителей: лампа на панели гаснет.

…сняв со шкивов, вывести ремень из подкапотного пространства….сняв со шкивов, вывести ремень из подкапотного пространства.

Новый ремень устанавливаем в обратной последовательности, обеспечивая требуемое натяжение ремня вращением ходового винта натяжного устройства.

Прогиб ремня на участке между шкивами двигателя и компрессора кондиционера при приложенном усилии 100 Н (10 кгс) должен быть в пределах 6–7 мм.Прогиб ремня на участке между шкивами двигателя и компрессора кондиционера при приложенном усилии 100 Н (10 кгс) должен быть в пределах 6–7 мм.

Внимание! Не перетягивайте ремень. Чрезмерное натяжение ремня приводит к преждевременному износу ремня и подшипников генератора

Далее сборку осуществляем в обратной последовательности.

Основные неисправности

Поломки, связанные с выходом из строя генератора Гранты, приводят к разрядке или, наоборот, перезарядке батареи и ее выкипанию. И в том, и в другом случае это сделает невозможной дальнейшую эксплуатацию автомобиля. Если ремень будет излишне перетянут, то в скором времени возникнут проблемы с высоким износом подшипников. При недостаточной натяжке ремня будет происходить проскальзывание, и АКБ получит слишком малый заряд.

В норме исправный генератор выдает 14,5 В, превышение этого значения обусловлено чаще всего поломкой регулятора напряжения. Без срочной замены элемента постоянный перезаряд батареи приведет к осыпанию свинцовых пластин и неисправности АКБ. Если же агрегат не выдает положенного напряжения, и оно ниже 13 В, то проблема может быть не только с регулятором, но и с тем, что щетки изношены, повреждены диодный мост или обмотки.

Бывает, что при работе возникают подозрительные звуки, в таком случае имеет значение природа возникновения шума. Разобраться с этим несложно: достаточно скинуть провода с генератора. Если вращение шкива сопряжено с воем или визгом, то проблема в подшипниках. Если же после снятия проводов шум исчезает, то – в диодном мосте, либо произошло короткое замыкание на обмотке. В любом случае ремонт неизбежен, а иногда поможет только замена агрегата.

Типичные неисправности и методы их ликвидации:

Причина неисправности

Способ устранения

Не горит контрольная лампа на панели приборов
Обрыв цепи питания между генератором, замком зажигания или самой лампой.Проверить проводку и устранить обрыв.
Контрольная лампа заряда не гаснет после запуска двигателя
Недостаточное натяжение ремня.Отрегулировать натяжение ремня, заменить ремень, при необходимости заменить натяжитель.
Износ щеточного узла, короткое замыкание обмоток, неисправность диодного моста или регулятора напряжения.Заменить вышедшие из строя комплектующие.
Замыкание на «массу» силового провода от генератора на контрольную лампу.Изолировать силовой провод.
Генератор не выдает достаточный заряд
Клеммы АКБ окислились.Очистить клеммы, при необходимости заменить их или наконечники проводов.
Выход из строя АКБ.Заменить аккумулятор.
Недостаточное натяжение ремня.Отрегулировать натяжение, при необходимости заменить ремень.
Неисправность диодного моста или регулятора напряжения.Заменить детали.
АКБ получает перезаряд
Выход из строя регулятора напряжения или диодного моста.Заменить комплектующие.
Падение напряжения на участке цепи «генератор-АКБ».Проверить контактные соединения, зачистить при необходимости или заменить.

В таблице приведены основные неисправности. Также возможны механические и другие повреждения.

Пошаговая инструкция по снятию генератора с автомобиля Лада Гранта

Перед переделкой крепления, демонтируем преобразователь со штатного места в моторном отсеке. Для этого выполняем следующие действия:

  1. Помещаем машину в периметр ремонтной зоны, обеспечиваем меры безопасности, фиксируем задний ряд колес противооткатными башмаками. Дополнительно выжимаем рычаг стояночного тормоза.
  2. Открываем капот, отсоединяем клеммы от аккумуляторной батареи, чтобы не допустить короткого замыкания в цепи.

  1. Под днищем машины выкручиваем 6 болтов, временно демонтируем защиту поддона картера.
  2. Снимаем защитный колпачок, клеммы с контактной платы на преобразователе.

  1. Выкручиваем гайку верхнего крепления (ключ на «13»), монтажкой подвигаем преобразователь в сторону. Выкручиваем болт нижнего крепления.

Выкручиваем гайку и болт

  1. Сбрасываем ремень генератора со шкивов.
  2. Извлекаем преобразователь в сборе, фиксируем его на поверхности верстака.

Извлекаем преобразователь
