Устройство и ремонт КПП на Лада Гранта с тросовым приводом: регулировка тросов

Конструкция тросовой коробки передач на «Лада Гранта»

Из новшеств:

  • Появились новые улучшенные синхронизаторы на первых двух передачах. Они облегчают переключения, делая их более четкими. Тросиковая КПП в «Гранта» отличается уменьшенным уровнем шума.
  • Обновили и механизм переключения, который теперь выступает в роли отдельной части, а не расположен снизу. Благодаря этому он не находится среди затвердевающего масла на стоянке и живет подольше.
  • Включить задний ход случайно теперь не получится – появилась блокировка. Вилки включения передач теперь отливаются из алюминия, а не из стали, как было в 2180. Поставляет их немецкий бренд Schaeffler.

Самая интересная новинка данной коробки – переход на тросовые приводы, в отличие от старой 2180. Тяги стоят меньше и фактически надежнее, однако производители массово отказываются от их использования. Тросы избавили от лишнего шума, стуков и вибраций. Привод сцепления изначально должен был быть гидравлическим, однако из-за цены от такой идеи отказались. Это плохо, потому что у гидравлического лучше характеристики.

Принцип работы

По сравнению с коробкой на тягах тросовая трансмиссия однозначно побеждает:

  • Тросы при переключении глушат колебания.
  • Рычаг втыкается мягко, без щелчков и стуков.
  • За счет перехода на тросы сократился уровень заливаемого масла примерно на 25-30%.
  • Перепада температур и замерзания холодной зимой тросовые трансмиссии не боятся.
  • Тросовая КПП на «Гранте» обзавелась новым сцеплением с увеличенным диаметром диска (215 против 200 мм).

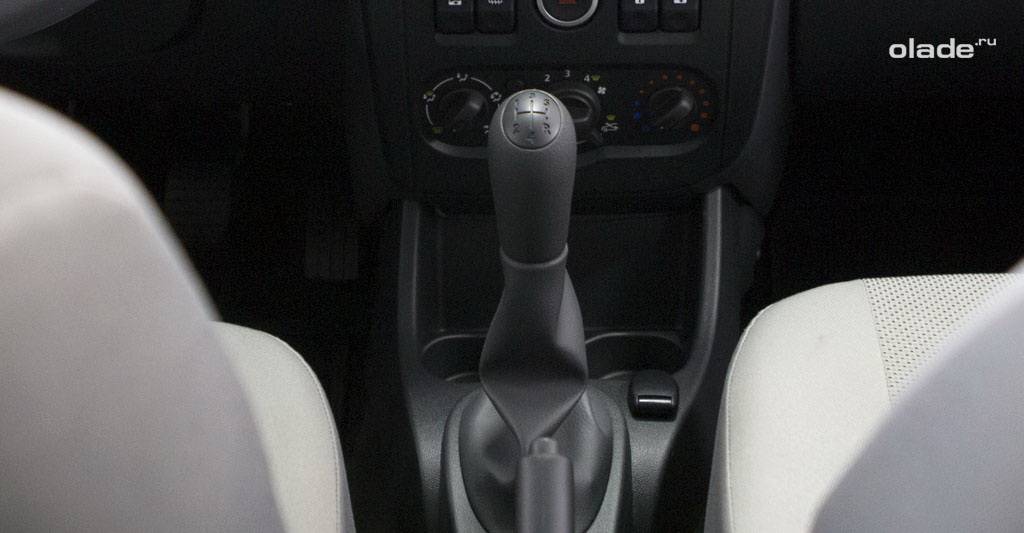

Тросовая КПП «Лады Гранты»

Тросовые КПП отлично подходят для машин с мощным двигателем. Так, продольное движение сократилось до 13 см, а поперечное до 9 см. Момент сцепления увеличился за счет увеличения его площади.

Объем и тип масла, периодичность замены

Сама трансмиссия обладает объемом масла в 2,2 литра. Масло в КПП «Гранты» с тросовым приводом нужно подбирать по вязкости. Если оно будет слишком вязким, а температура за бортом превышает указанные значения, передачи может закусывать. Для жарких регионов нужно подбирать более жидкое масло, а для холодных – вязкое. Рекомендуемая частота замены – 70 тыс. км.

С завода масло в КПП «Гранты» с тросовым приводом заливают марки «Лукойл» ТМ4. Вязкость зависит от места, в котором будет эксплуатироваться машина. Классы вязкости:

  • 80W-90;
  • 80W-85;
  • 75W-90;
  • 75W-85;
  • 75W-80.

Компания рекомендует заливать марки масел «Лукойл» ТМ-4, «Шелл Трансэксл», «Роснефть Кинетик», «Транс» КП-2, ТНК «Транс» КП и КП «Супер», «Новойл Транс» КП. Вязкость у всех масел разная, следует подбирать по условиям эксплуатации. Для всех автомобилей АвтоВАЗ рекомендуют одних и тех же производителей масла.

Особенности ремонта и обслуживания

Автомобиль должен выглядеть хорошо не только снаружи, но и изнутри. Чтобы коробка радовала своего владельца, необходимо ее своевременно обслуживать. Конечно, вовремя заливать масло, но существует ряд проблем, с которыми водителю придется постоянно бороться. А для этого нужно знать главные «болезни» трансмиссии.

Все виды механики

Механическая коробка надежна, но имеет ряд существенных недостатков. Переключение передач не слишком точное, в отличие от иномарок. Также со времен девятых моделей до сих пор не устранена проблема «дребезга ручки КПП» при включении второй.

На третьей коробка начинает гудеть, кулиса подвергается быстрому износу, особенно на автомобилях лифтбек.

Робот

На роботе задействован электромеханический привод, который быстро изнашивается при жесткой эксплуатации автомобиля. Из-за сильного нажатия на педаль газа с первой передачи робот, вместо переключения на вторую, перескакивает на третью. Из-за такой эксплуатации коробка начинает капризничать и пинаться. Робот предпочитает спокойное передвижение. Но если коробка начала пинаться, можно перевести ее в ручной режим.

Гидроавтомат

Если обслуживать эту коробку вовремя, то она может проехать до 200 тысяч км. Производить замену жидкости нужно 1 раз в 60 тысяч км. Гидроавтомат очень надежен, хотя многие владельцы на него жалуются.

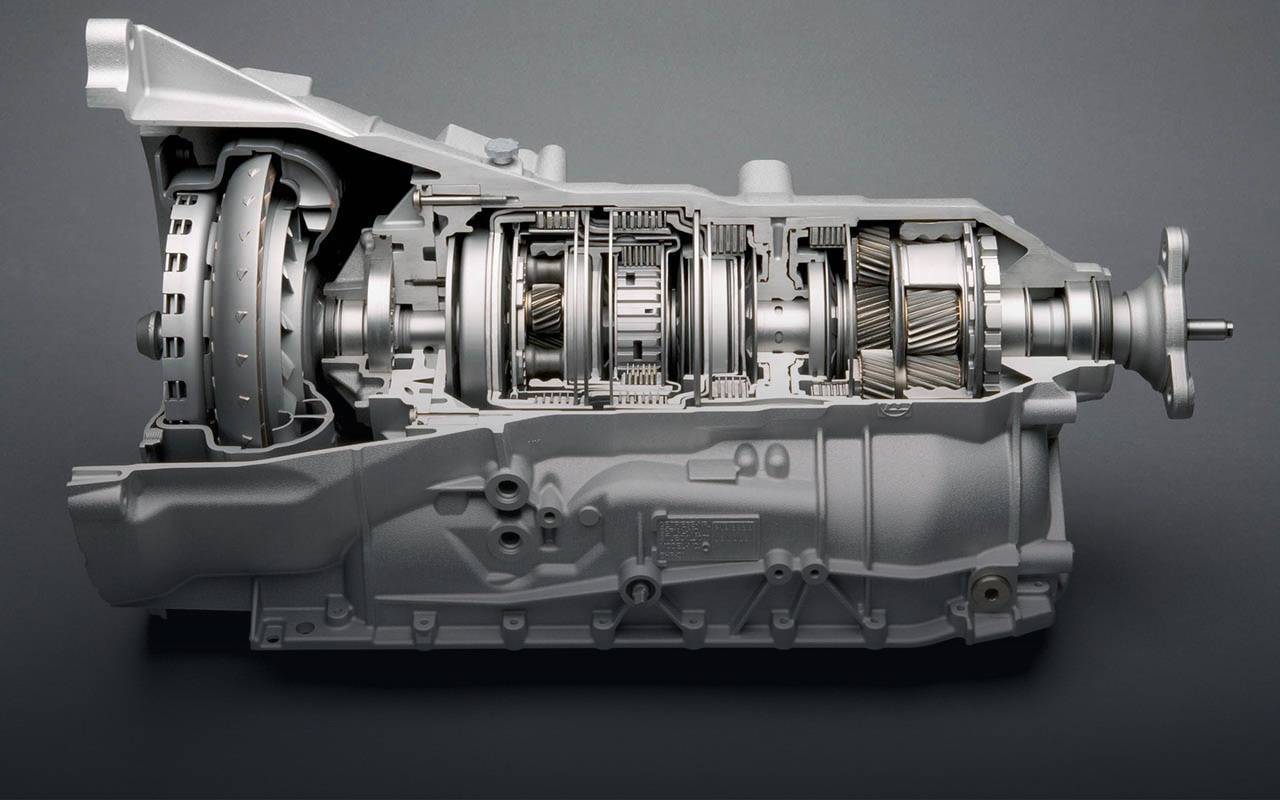

Коробка гидроавтомат

Закрепилось мнение, что автоматы плохо набирают скорость, зато хорошо «кушают» бензин. Большинство неприятностей с автоматом — это хамское отношение водителя к своему автомобилю. Автомат любит спокойную езду, а при передвижении «газ в пол» могут начать течь сальники. Также из-за неаккуратной езды водители часто пробивают поддон АКПП, добавляя работы на СТО.

Где находится щуп

Для заливки масла необходимо проверить содержимое, но сначала надо понять, где находится щуп. На механической коробке «Лады Гранты» щуп коробки передач отсутствует, на автомате он находится за воздушным фильтром.

Проверка уровня масла

Уровень масла в коробке можно проверить с помощью щупа, ориентируясь максимальной и минимальной отметками. Если щуп отсутствует, то необходимо задействовать переливную трубку.

Изначально требуется запустить автомобиль и прогреть коробку передач, при заведенном двигателе открутить заглушку переливной трубки.

Если масло не вытекает, то нужно долить его через заливное отверстие до тех пор, пока масло не будет вытекать из переливной трубки.

Как убрать посторонний шум

Даже после покупки нового автомобиля «Гранта Лифтбек» может образоваться гул в коробке. При обращении в СТО по гарантии мастера говорят, что это естественный звук. Ремонт коробки по гарантии — дело сложное, но можно убрать его в неспециализированном центре. Для этого снимают трос сцепления с крепления и заменяют вставку на прорезиненную шайбу. Резина на шайбе должна быть мягче и тогда вибрация утихает.

Разборка и ремонт КПП на Лада Гранта

Разборка КПП с тросовым приводом Лада Гранта потребует достаточно много инструмента. Основными является набор ключей и головок разных размеров.

Итак, преступим к разборке коробки передач:

  1. Первым делом, как и в любом ремонте, очищаем деталь от грязи.
  2. Выворачиваем шпильки крепления картера сцепления.
  3. При помощи ключа на 13 вынимаем пружину фиксатор из картера.
  4. Демонтируем пробку фиксатора вилки задней передачи.
  5. Для того чтобы вынуть шарик фиксатора передачи используем магнит.
  6. Ключом на 13, демонтируем крышку заднего картера. На этих крепления находится также кронштейн троса для выключения сцепления.
  7. Верхнюю часть кронштейна, троса привода выключения сцепления демонтируем при помощи ключа на 17.
  8. Теперь демонтируем заднюю крышку картера. Для этого ключом на 13 нужно открутить 5 гаек крепления.
  9. Легкими ударами молотка с резиновым наконечником по приливу крышки сдвигаем ее и снимаем.
  10. Для демонтажа валов нужно зафиксировать их от проворачивания. Вдавливаем до упора шток и включаем 3 передачу.
  11. При помощи ключа на 10 выкручиваем болт крепления вилки 5 передачи.
  12. При помощи штыря с мягкого металла наносим несколько легких ударов по вилке 5 передачи.
  13. Взяв головку на 32 мм, откручиваем гайку крепления валов.
  14. Поддеваем отверткой и демонтируем 5 передачу в сборе.
  15. Вынимаем вилку с 5 шестерни.
  16. Отделяем муфту от шестерни 5 передачи.
  17. Демонтируем синхронизатор.
  18. Снимаем пластину синхронизатора.
  19. При помощи отвертки поддеваем втулку ведомой шестерни.
  20. Демонтируем шестерню с вторичного вала.
  21. При помощи отвертки или двух, снимаем шестерню 5-й передачи.
  22. Демонтируем упорное кольцо с вторичного вала.
  23. Выкручиваем винты упорной пластины и демонтируем ее.
  24. При помощи ключа на 13 снимаем пробки фиксаторов штоков вилки КПП.
  25. При помощи магнита вынимаем шарики фиксаторов.
  26. Теперь, выкручиваем 13 гаек и 1 болт на 13 крепления картера сцепления к картеру КПП.
  27. Между ними вставляем отвертку.
  28. Приподымаем аккуратно картер КПП.
  29. Вынимаем магнит из углубления картера.
  30. Выворачиваем болты крепления вилки 1-2 передачи.
  31. Поднимаем шток и освобождаем вилку с муфты синхронизатора.
  32. При помощи ключа на 10 удаляем крепления вилки 3-4 передачи.
  33. Освобождаем вилку 3-4 передачи из муфты синхронизатора.
  34. Выводим рычаг штока из механизма. Для этого нужно поворачивать шток вилки 1 передачи.
  35. Демонтируем ось шестерни заднего хода.
  36. Снимаем шестерню заднего хода.
  37. При помощи головки на 10 откручиваем три болта, которые крепят механизм переключения передач.
  38. Демонтируем механизм переключения передач.
  39. Аккуратно вынимаем первичный и вторичный вал. Эту процедуру стоит делать одновременно.
  40. Демонтируем дифференциал.
  41. Снимаем переключатель передач.
  42. Демонтируем ролики переднего подшипника вторичного вала.
  43. Снимаем сепаратор подшипника.
  44. Теперь нужно выпрессовать наружное кольцо подшипника.
  45. Проводим демонтаж маслосборника.
  46. Демонтируем сальник сцепления привода колес. Это можно сделать при помощи специального съемника или трубы.
  47. С помощью молотка и бородка выбиваем наружное кольцо подшипника дифференциала.
  48. Так само демонтируем кольцо и сальник с КПП.

Теперь коробка передач Лада Гранта с тросовым приводом полностью разобрана, и можно определить детали, которые нужно заменить.

Определение неисправностей и методы их устранения

Зачастую неисправности коробки передач имеют характерный звук, который определяет зону поломки, но существуют и другие факторы, которые служат сигналами для ремонта узла. Рассмотрим, основные неисправности и способы их устранения:

Регулировка тросового привода КПП на Лада Гранта

Регулировка тросового привода коробки передач Лада Гранта отсутствует согласно технической документации завода изготовителя. Единственным вариантом регулировки, которую придумали сами автомобилисты, является то, что можно немного подтянуть троса, если они просели или поддались износу. Еще одним вариантом регулировки является «народное» отодвигание ух крепления тросов, но этот метод не всегда эффективный.

На основании выше сказано, рекомендуется при выходе со строя тросов – заменить их. Техническая плановая замена должна производиться один раз на 100 000 км пробега. Если есть гарантия на автомобиль, то не рекомендуется мудрить и обратиться на автосервис для устранения неисправностей.

Особенности устройства коробок передач Лады Гранты

Все коробки на Гранте имеют 5 ступеней, поэтому особо важна надежность элемента и его конструкция. Практичное устройство коробки передач Лада Гранта «механика» опирается на передачу вращения от двигателя к ведущим колесам, посредством использовании валов. Между ними и находится рычаг переключения передач, требующий аккуратного и точного обращения для выбора скорости.

Автоматическая коробка оснащена гидротрансформатором, который заменяет сцепление механического аналога. Переключение скоростей производится при помощи планетарного ряда. Поэтому водителю остается лишь выбрать направление движения. Роботизированная версия включает электрогидравлический исполнительный механизм и ЦПУ, отвечающие за работу валов.

Учитывая указанные особенности и различия, следует при покупке обратить внимание на то, какая коробка стоит на Гранте и насколько она практичная

Лада Гранта является достаточно популярным автомобилем отечественного производства. При этом АвтоВАЗ предлагает несколько коробок передач Lada Granta. Сегодня КПП Гранта представлена не только традиционной механикой и гидромеханическим автоматом, но и роботом.

В этой статье мы рассмотрим особенности, а также плюсы и минусы коробок передач на Гранте, которые будет полезно знать каждому потенциальному покупателю указанной модели.

Читайте в этой статье

Вкратце о порядке замены кулисы

Если кулиса ВАЗ 2112 не поддается регулировке — остается только ее заменить. В продаже имеются специальные ремонтные комплекты, позволяющие сэкономить на обслуживании изделия. Хотя, зачастую оказывается куда более простым и надежным решением купить устройство в сборе и произвести его замену.

Порядок замены кулисы для автомобилей десятого семейства предполагает следующие действия (кстати, в интернете в большом количестве имеются фотографии, иллюстрирующие данный процесс):

  • ослабить хомут крепления карданчика под днищем автомобиля;
  • снять защитный чехол рычага КПП в салоне автомобиля;
  • демонтаж воздушного туннеля пола;
  • собственно, демонтаж кулисы и ее замена.

Можно ознакомиться со схематическим фото агрегата. Хотя, в целом, процесс не сложнее сборки-разборки конструктора и интуитивно понятен, потому дополнительных пояснений не требует.

Ремкомплект кулисы ВАЗ 2110

Теперь можно изучить механизм старой кулисы на предмет неисправностей. Очень часто проблемы с рычагом возникают в следствие износа обоймы шаровой опоры. Не менее подвержены физическому старению прочие подвижные элементы конструкции, механизм шарнира и его защитный пыльник. После установки новой кулисы в обязательном порядке не забудьте произвести ее регулировку.

На этом все. Желаем вам только комфортной езды на дороге, надежной работы всех силовых агрегатов и успехов в ремонте. Заботьтесь о своем железном коне и он вас обязательно отблагодарит своей стабильной работой.

Варианты доставки товара

Обратите внимание! Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться

С подробной информацией можно ознакомиться на странице «Доставка и оплата».

Посылка Почтой России

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки – от 5 до 12 дней.

Посылка Почтой России 1 класс

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки – от 2 до 5 дней. Дороже чем обычная доставка Почтой России, примерно, на 50%. Вес посылки до 2,5 кг

Экспресс-посылка EMS

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки – от 3 до 7 дней. Дороже чем обычная доставка Почтой России, примерно, на 100%.

Транспортные компании

Доступные способы оплаты:

  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Доставка возможна в любой населенный пункт, где есть представительство транспортной компании. Срок доставки – от 2 до 10 дней. Отправка габаритных посылок выгоднее, примерно, на 50% чем Почтой России.

Курьерская доставка по г. Тольятти

Доступные способы оплаты:

  • Наличными при получении
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Срок доставки от 1 до 12 часов.

Самовывоз с нашего склада

Доступные способы оплаты:

  • Наличными при получении
  • Кредит, рассрочка
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Время забора должно совпадать с режимом работы магазина.

ПризнакПричина и устранение
Неполное включение сцепления (буксует)Замена дисков, очистка фрикционов
Неполное выключение (ведет)Профилактика механизма сцепления
Периодические рывкиИзнос тросика сцепления, замена фрикционов
Вибрация, биение при переходе на повышенные передачиИскривление маховика, износ зубьев захвата. Замена маховика,смежных расходных материалов
Шум, скрип, скрежет при активацииИзнос пружины демпфера, замена новой, смазка привода
Свободный ход педали увеличен, превышает 2 -3 ммНатяжение тросика, замена новым
Слышен запах горелых фрикционных накладокДемонтаж блока сцепления, замена изношенных элементов
Повышенный расход горючегоИзношен маховик, повреждены зубья
Сниженная динамика разгонаЗамена фрикционов

Периодические щелчки при нажатии педали свидетельствуют о недостаточном натяжении троса, либо его чрезмерном натяжении.

Устранить щелчки просто. Для этого нужно вытянуть наконечник натяжителя из посадочного места вилки, замерить фактическое расстояние, оно должно быть равно 27 мм. Увеличить или уменьшить напряжение по мере необходимости (ключ на «10»).

Чаще всего источником скрипа служит:

  • полимерная втулка педали: нанесение смазки, замена новой;
  • натяжитель: заливаем трансмиссионное масло в полость между металлическим тросом и оплеткой;
  • поводок троса сцепления: наносим графитную смазку на место соприкосновения вилки и полимерной гайки троса;
  • первичный вал механической коробки передач: отсутствие или недостаточное количество смазки на прижимном подшипнике вилки сцепления. Устранить скрип можно распылением аэрозольного баллончика, наполненного графитной смазкой.

Предварительно демонтируем корпус воздушного фильтра, патрубки. Также снимаем пыльник рычага вилки, распыляем смазку.

Смазка троса сцепления Лада Гранта

  • трансмиссионное масло;
  • ветошь;
  • дополнительное освещение;
  • ключ на «10».
  1. Помещаем машину на ровную платформу (площадку), обеспечиваем первоочередные меры безопасности, выжимаем рычаг стояночного тормоза.
  2. Открываем капот, снимаем корпус воздушного фильтра, воздуховоды.
  3. Ключом на «10» отвинчиваем гайку, извлекаем наконечник троса из проушины.
  4. Заправляем тавотницу маслом, заливаем жидкость в полость между металлическим тросом и оплеткой.
  5. Устанавливаем натяжитель на штатное место, фиксируем крепление.

Признаки неисправности, диагностика, способы устранения

ПризнакПричина и устранение
Короткий ход педалиОтрегулировать длину тросика. Проверить целостность металлических волокон. Вероятнее всего расслоение, загиб.
Сцепление ведет на скорости, трудности с переключением на повышенные передачи.Искривление маховика, его повреждение. Зубья захвата изношены. Замена маховика и сопутствующих расходных материалов.
Пробуксовка при активации первой передачи, прибавления оборотов педалью акселератора.Заменить фрикционные накладки, диск, очистить привод от старой смазки
Резкие рывки при включении / переключении скоростей.Поврежден нажимной диск, заменить корзину.
Свист при активации первой и последующих скоростейУстановить новый выжимной подшипник
Треск, стук, хруст при переходе на повышенные/пониженные передачиИзнос пружины демпфера, замена новой, смазка всего механизма привода.
Рычаг проваливается, западает, дребезжитЧрезмерное растяжение натяжителя. Замена новым, установка втулок.

#механическая коробка передач

Механика на Гранте – это глубоко модернизированная коробка 2180, которая устанавливалась на ВАЗ-2108. Первые выпуски Грант оснащались именно коробками 2180. На смену 2180 пришла коробка 2181. Лада.Онлайн приводит существенные различия между этими КПП:

  • Вместо жестких тяг используется трос (японская фирма Atsumitec). За счет этого уменьшается вибрация на кузов и ручку КПП.
  • На 1 и 2 передачах установили многоконусные синхронизаторы. Это увеличивает срок службы узлов и снижает усилие при включении передач.
  • Диаметр сцепления увеличили до

215 мм. В связи с этим пришлось использовать другой картер, а стартер расположить не вдоль коробки, а вдоль двигателя.

  • Уменьшили угол скоса зубьев синхронизаторов (со 125 до 100º), а также усилие предварительного поджатия (со 150 до 70 Н). Это позволило облегчить переключение.
  • Механизм выбора передач был разработан заново (группа компаний Schaeffler).
  • Механизм выбора передач перенесли снизу вверх. Это позволило устранить течь масла и облегчить переключение передач в мороз.
  • В конструкции механизма выбора передач предусмотрена селекторная пластина, обеспечивающая чёткую схему переключения передач.
  • В механизме предусмотрели блокировку от случайного включения заднего хода.
  • Объем масла в КПП уменьшился с 3,3 литров до 2,2.
  • С завода в КПП заливают вместо минералки – полусинтетику.

Первые механические коробки 2181 издавали ощутимый вой при движении автомобиля(вот откуда нескончаемый поток критики про вой коробки!!!), но позднее ВАЗ улучшил технологию обработки шестерен и валов. И в 2014 году МКПП на Гранте стали заметно тише. В Гранте рестайл, опять же не обошлось без доработки МКПП, так передаточное число главной пары МКПП увеличено с 3,710 до 3,940, что делает разгон более динамичным. Несмотря на доработки, многие владельцы отмечают следующие недостатки:

вторая передача может включаться с хрустом;

  • переключения недостаточно четкие, хотя и установлен тросовый привод;
  • несмотря на доработку, остался вой на второй и третьей скорости.
  • При разгоне автомобиля может наблюдаться вибрация, рычага КПП на 3-й передаче.

В остальном МКПП довольно надежна.

У меня Гранта как раз на механике. Из перечисленных недостатков МКПП, на моей машине нет ни одного, кроме НЕЗНАЧИТЕЛЬНОГО шума на второй передачи. Да и то на скорости до 40 км/ч. С такой скоростью езжу редко, как впрочем и на второй передаче. Этот шум настолько незначителен, что называть его воем язык не поворачивается.

В инструкции по эксплуатации Лада Гранта для АКПП предписано использование только оригинального масла NISSAN ATF Matic-S или EJ-1. Для МКПП и робота рекомендаций нет. Но в более ранних редакциях мне удалось найти информацию по маслу в МКПП.

Необязательно брать масло, указанного производителя, наиболее важен параметр вязкости. При определении вязкости исходить нужно из региона проживания. Вот таблица:

яндекс картинки

яндекс картинки

#Замена масла в кпп всех типов коробок, установленных на Гранте, заводом-производителем не предусмотрена. На официальном сайте Лада, в регламенте ТО, нет работ по замене масла в КПП. Не буду ничего говорить про замену масла АКПП и робота, потому как я сторонник механики. В своей автожизни я ездил только на механике, и масло в коробке менял дважды. Первый раз это произошло на Шевроле Ланос. Пришлось менять только потому, что масло, при минус 5 градусах, становилось настолько густым, что машина ехала на нейтрали. Второй раз на Киа Рио, да и то по причине замены ШРУСов. Несмотря на большие пробеги, я ни на одной машине не сталкивался с проблемами МКПП.

Разборка и ремонт КПП на Лада Гранта

Разборка КПП с тросовым приводом Лада Гранта потребует достаточно много инструмента. Основными является набор ключей и головок разных размеров.

Итак, преступим к разборке коробки передач:

  1. Первым делом, как и в любом ремонте, очищаем деталь от грязи.
  2. Выворачиваем шпильки крепления картера сцепления.

Отворачиваем пробку фиксатора вилки включения передачи заднего хода

Вынимаем из отверстия картера пружину фиксатора

Используя магнит, вынимаем шарик фиксатора

Отворачиваем гайку крепления задней крышки картера коробки передач

Отворачиваем болт крепления кронштейна троса привода выключения сцепления

Отворачиваем гайки крепления задней крышки картера

Постукивая молотком с пластмассовым наконечником или обычным молотком через оправку из мягкого металла по приливам крышки

Через выколотку из мягкого металла наносим удар по вилке

Головкой на 32 с мощным воротком отворачиваем гайки валов

Поддев отверткой ведомую шестерню V передачи, снимаем узел

Отделяем муфту руками

Снимаем пластину синхронизатора

Демонтаж шестерни, предварительно поддев ее

Выкручиваем крепление пластины

Отворачиваем три пробки фиксаторов штоков вилок переключения передач

Извлекаем магнитной отверткой шарики фиксаторов

Вставляем отвертку, чтобы приподнять картер

Удаление крепления вилки

Отверткой выводим рычаг штока из зацепления в механизме переключения передач

Демонтируем шестерню заднего хода

Отворачиваем три болта крепления механизма переключения передач

Снимаем механизм переключения передач

Разборка переключателя передач

Выпресовываем наружное кольцо

Демонтаж наружного кольца

Теперь коробка передач Лада Гранта с тросовым приводом полностью разобрана, и можно определить детали, которые нужно заменить.

Определение неисправностей и методы их устранения

Зачастую неисправности коробки передач имеют характерный звук, который определяет зону поломки, но существуют и другие факторы, которые служат сигналами для ремонта узла. Рассмотрим, основные неисправности и способы их устранения:

НеисправностьКак устранить
Шум в КПП
Износ подшипниковЗаменить
Износ шестернейЗаменить
Недостаток масла необходимого объемаДолить масло
Плохо включаются передачи
Сцепление выключено не полностьюРемонт сцепления
Неверная регулировка тросов привода переключения передачОтрегулировать
Выход со строя пластиковых элементов привода управления КППЗаменить
Самовыключение передач
Износ зубьев синхронизатораЗаменить
Колебание силового агрегата на опорахЗаменить поврежденные детали
«Недовключение» передачОтрегулировать привод включения
Утечка масла
Износ сальников, шарниров, штокаЗаменить поврежденные детали
Ослаблено крепление картера, крышки коробки или нарушена герметизация узлаЗаменить прокладки или герметик

Регулировка тросового привода КПП на Лада Гранта

Регулировка тросового привода коробки передач Лада Гранта отсутствует согласно технической документации завода изготовителя. Единственным вариантом регулировки, которую придумали сами автомобилисты, является то, что можно немного подтянуть троса, если они просели или поддались износу. Еще одним вариантом регулировки является «народное» отодвигание ух крепления тросов, но этот метод не всегда эффективный.

Тросы для замены привода коробки передач ВАЗ-2181

На основании выше сказано, рекомендуется при выходе со строя тросов – заменить их. Техническая плановая замена должна производиться один раз на 100 000 км пробега. Если есть гарантия на автомобиль, то не рекомендуется мудрить и обратиться на автосервис для устранения неисправностей.

ТРОСОВЫЙ ПРИВОД

Несмотря на простоту и низкую цену, от привода тягами, как на старой коробке, отказались почти все производители. Сегодня применяют конструкции из нескольких тяг со сложными кулисами, чтобы гасить вибрации на рычаге, либо более дорогой и удобный тросовый привод. С последним АВТОВАЗ экспериментировал еще на «Самаре», закупив детали у фирмы «Морзе». Но с нижним расположением механизма переключения работоспособность такой схемы проблематична, да и цена комплектующих тогда пугала. Работы над коробкой с тросовым приводом продолжали и в рамках других проектов, но серийный образец смогли реализовать лишь сейчас.

МКПП 2190

Механическая коробка, стартовавшая свой путь на конвейере совместно с выходом Lada Granta. По своей идеологии почти полный клон предыдущих механических КПП от Лада, однако есть отличия от старый моделей и КПП в сборе от десятки или девятки не подойдет. Во-первых, у Гранты идет свой корпус КПП, который некоторые мастера называют «колокол». Во-вторых,  иной принцип размещения датчика скорости, в старых КПП для указателя скорости шел вал, но поскольку с приходом на конвейер Лада Гранта АвтоВАЗ стал переходить на иную шину управления автомобилем и датчик скорости 2190 уже встроен в КПП и наружу выходит лишь электрический контакт.

В остальном в плане своих внутренних частей полностью идентичный механизм. При своей отличной надежности имеет ряд неустранимых недостатков: низкий виброкомфорт, плохая избирательность выбора передач, большие ходы рычага.

На данный момент на автомобилях марки Лада не применяется, на смену ей пришла МКПП 2181, о которой речь пойдет дальше.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
