Не включается обогрев заднего стекла Шевроле Лачетти: причины и методы устранения

Возможные неисправности и их признаки

Если не работает обогрев заднего стекла, то об этом автолюбители обычно узнают, когда оно начинает потеть или на нем образуется налет. Включая функцию обогревателя, можно ждать очень долго, в итоге результатов не будет никаких или стекло обогреется частично. Здесь не нужно быть большим специалистом, чтобы понимать, что устройство требует ремонта.

В зависимости от схемы подключения, обогреватель ветрового или заднего стекла автомобиля может включаться как при включенном зажигании, так и без него, но обычно все же работает при включенном. В зависимости от автомобиля, ветровое или нити, установленные на клей на заднем стекле, могут срабатывать только после запуска двигателя. Это позволяет предотвратить ускоренный разряд аккумулятора (автор видео — БортЖурнал Рено Меган).

Также следует отметить, то устройство может работать на токе от 10 до 25 ампер, здесь все зависит от конкретного автомобиля.

Итак, если не работает обогрев заднего стекла, то типов неисправностей может быть несколько:

1. Система не включается. В том случае, если лампа, расположенная на кнопке, не светится при включении системы, вероятнее всего, проблема заключается либо в кнопке, либо в предохранителе. Если лампа горит, но при этом нити, посаженные на клей, не греются, проверить необходимо реле. В некоторых случаях проблема заключается в разъемах соединения устройства с электроцепью автомобиля, поэтому проверить нужно и эти элементы. Диагностика осуществляется в соответствии с сервисной документацией к авто.
2. Если заднее или ветровое стекло отпотевает медленно , особенно в период зимних холодов, то суть проблемы может заключаться в плохом контакте одного из разъемов, это нужно проверить.В итоге сопротивление контактов будет увеличиваться, а напряжение будет менее мощным, соответственно, нити, посаженные на клей, будут прогреваться дольше. Для того, чтобы проверить это, необходимо использовать мультиметр и произвести замер показателя напряжения на клеммах устройства. Если в полученных показаниях есть различия, то они должны составлять не более одного вольта. В противном случае потребуется восстановление обогрева заднего стекла автомобиля.
3. На автостекле остаются горизонтальные следы от запотевания — еще один тип неисправности. Одной из самых распространенных проблем в этом случае является обрыв нитей накаливания в тех или иных местах. Обычно проверить и выявить такую поломку можно без специальных приборов, просто на глаз, так как в месте обрыва автостекло будет не оттаявшим или запотевшим. Следует отметить, что даже при небольшом механическом воздействии дорожки разрушаются, поэтому при очистке автостекла необходимо аккуратно пользоваться скребком. Если вы практикуете перевозку габаритных грузов, следите за тем, чтобы они не упирались в заднее стекло.

Несложный ремонт

Представим, что ваша решетка имеет несколько линий, которые не нагреваются. Вы можете найти разрыв, просто осмотрев шелкографию решетки по всей длине. Это легче сделать на автомобилях типа хетчбэк, минивэнах и внедорожниках, потому что вы можете поднять заднюю дверь и осматривать линии напротив неба. Если у вас седан, вам придется залезть назад и просунуть голову в пространство над задней полкой. В другом случае вам придется взять надежный вольтметр постоянного тока и исследовать ее электрическим способом.

Установите ваш вольтметр на шкалу 20 вольт и подсоедините пару кусочков алюминиевой фольги размером с почтовую марку к концевым выводам. Это не даст щупу поцарапать решетку.

Небольшие флажки из алюминиевой фольги на контактных наконечниках предотвратят дальнейшее повреждение.

Вы можете просто положить кусочки алюминиевой фольги на стекло и прижать их слегка пальцем, чтобы произвести соединение с решеткой. Если окно большое, вам может помочь дополнительная пара рук.

Начните с измерения напряжения вдоль всей длины решетки. Включив зажигание и обогреватель заднего стекла, вы должны увидеть 12 вольт на вольтметре, когда кусочки фольги расположены у каждого конца решетки. Теперь передвиньте один кусочек в центр решетки и снова замерьте. Напряжение должно показывать 12 вольт, если разрыв между фольгой, и меньше, если разрыв вне кусочков фольги. Таким же образом измерьте напряжение на полосе решетки, которая работает нормально, и вы должны увидеть как минимум 6 вольт в центре, потому что вы только что превратили вашу решетку оттаивателя в гигантский реостат. Передвигая кусочки алюминия вдоль поврежденной линии, вы увидите 12 вольт на вольтметре только до тех пор, пока не достигнете разрыва, где напряжение сразу же сильно упадет. Это позволит вам определить место разрыва.

Починить решетку просто. Многие магазины и многие отделы в больших универмагах, продающие автозапчасти, могут продать вам набор для ремонта. Протрите место разрыва спиртом, а затем промокните его чистым белым бумажным полотенцем. Не используйте средство для очистки стекол, так как от него могут остаться следы воска или силикона. В наборе может иметься шаблон на клейкой основе, чтобы его наклеивать вокруг разрыва, но вы можете использовать обычный непрозрачный скотч. Непрозрачный скотч может использоваться, чтобы сделать новую линию, которая точно подходит по ширине к старой решетке, если лента в наборе слишком толстая или узкая. Нарисуйте полоску проводящей краской через разрыв. Дайте ей высохнуть в течение 10-15 минут и удалите ленту.

Починить незначительные разрывы в линиях решетки обогревателя заднего стекла так же просто, как обклеить их лентой и нанести специальную проводящую краску.

Если у вас несколько поврежденных линий решетки, просто повторите процедуру. Если линии повреждены более чем в одном месте вдоль длины, вам придется вернуться к шагу номер один и обнаружить следующий разрыв.

Опубликовано:22 сентября 2014

Проверяем нити накала обогрева стекла

В случае, когда после детальной проверки мы не обнаружили неприятностей в проводке, приступаем к проверке и ремонту самого нагревательного элемента.

1. Запускаем двигатель и включаем обогреватель.
2. Последовательно измеряем напряжение ка каждой из токопроводящих полос, установив один щуп мультиметра на массу, а второй на полосу на разном удалении от центра стекла.
3. Если напряжение на полосе одинаково в любой ее точке, независимо от удаления от плюсовой шины, проверяем контакт минусовой шины с массой (кузовом) автомобиля.
4. При исправном нагревательном элементе напряжение должно падать по мере удаления щупа мультиметра от положительной шины обогревателя.
5. Резкое отсутствие напряжения на полосе скажет об обрыве токопроводящего слоя. Как только мы зафиксировали обрыв, отмечаем это место маркером или любым другим способом.

Чтобы отремонтировать обрыв, можно использовать токопроводящий клей Контактол, но для начала необходимо зачистить и обезжирить поврежденный участок, только после этого нанести клей, а после его высыхания покрыть отремонтированный участок бесцветным лаком. Бывают ситуации, когда резистивная полоса отламывается от самой шины. В этом случае ее можно припаять с помощью паяльника мощностью до 30-40 Вт и серебросодержащим припоем (3%), а в качестве флюса можно использовать обычную канифольную пасту.

Причины, вызвавшие отказ обогрева заднего стекла на Лачетти

В первую очередь, разбираемся в том, что работает, а что не работает при нажатии кнопки включения обогрева. Вариантов может быть несколько, но первым делом проверяем:

1. Предохранитель F6 в салонном монтажном блоке (слева от водителя в торце передней панели).
2. Предохранитель Ef7 в подкапотном монтажном блоке.
3. Реле К10 в том же подкапотном блоке.

Для проверки реле достаточно заменить его любым заведомо исправным, а предохранители проверяем на глаз или мультиметром. Ни в коем случае не замыкаем контакты «жучками», поскольку это может вызвать возгорание проводки при перегрузке или замыкании в цепи.

Возможные причины

Прежде чем, начать рассматривать вопрос, многие автомобилисты на форумах пишут, что вся проблема в плате, которая контролирует кондиционер, а заодно и включение/выключения обогрева заднего стекла. Но, есть более ранние версии автомобиля, на которых «кондера» и в помине не было.

Перед тем, как начинать определять причины, стоит рассмотреть конструктивные особенности узла системы обогрева заднего стекла Шевроле Лачетти. Так, кнопка привязана к плате управления кондиционером, но имеет свои отдельные дорожки. В зависимости от модификации, стоит понимать, стоит ли резистор или нет. Это связано с вариацией кузова, а также годом выпуска. На более ранних моделях, пуск подогрева стекла идет напрямую, поскольку отсутствует кондиционер.

Итак, для начала стоит понять есть ли на автомобиле кондиционер или нет, от этого будет зависеть, как идет подключение, а потом уже начинать искать причины неисправности. Рассмотрим, все варианты и где необходимо искать проблему:

• Кнопка включения.
• Контролирующая плата.
• Проводка.
• Панель обогрева.
• Предохранитель.
• ЭБУ.

Теперь, когда все причины определены, стоит начать исправлять неисправность.

Проверяем нити накала обогрева стекла

Схема проверки нитей накала обогревателя

В случае, когда после детальной проверки мы не обнаружили неприятностей в проводке, приступаем к проверке и ремонту самого нагревательного элемента.

1. Запускаем двигатель и включаем обогреватель.
2. Последовательно измеряем напряжение ка каждой из токопроводящих полос, установив один щуп мультиметра на массу, а второй на полосу на разном удалении от центра стекла.
3. Если напряжение на полосе одинаково в любой ее точке, независимо от удаления от плюсовой шины, проверяем контакт минусовой шины с массой (кузовом) автомобиля.
4. При исправном нагревательном элементе напряжение должно падать по мере удаления щупа мультиметра от положительной шины обогревателя.
5. Резкое отсутствие напряжения на полосе скажет об обрыве токопроводящего слоя. Как только мы зафиксировали обрыв, отмечаем это место маркером или любым другим способом.

Чтобы отремонтировать обрыв, можно использовать токопроводящий клей Контактол, но для начала необходимо зачистить и обезжирить поврежденный участок, только после этого нанести клей, а после его высыхания покрыть отремонтированный участок бесцветным лаком. Бывают ситуации, когда резистивная полоса отламывается от самой шины. В этом случае ее можно припаять с помощью паяльника мощностью до 30-40 Вт и серебросодержащим припоем (3%), а в качестве флюса можно использовать обычную канифольную пасту.

Причины, вызвавшие отказ обогрева заднего стекла на Лачетти

В первую очередь, разбираемся в том, что работает, а что не работает при нажатии кнопки включения обогрева. Вариантов может быть несколько, но первым делом проверяем:

1. Предохранитель F6 в салонном монтажном блоке (слева от водителя в торце передней панели).
2. Предохранитель Ef7 в подкапотном монтажном блоке.
3. Реле К10 в том же подкапотном блоке.

Для проверки реле достаточно заменить его любым заведомо исправным, а предохранители проверяем на глаз или мультиметром. Ни в коем случае не замыкаем контакты «жучками», поскольку это может вызвать возгорание проводки при перегрузке или замыкании в цепи.

Подогрев зеркал на калину

Добрый день! Наступает осень, дожди идут все чаще… Когда брызги воды попадают на зеркала, видимость резко ухудшается. Решил я исправить эту ситуацию установкой зеркальных элементов с обогревом.

Поход в магазин: итак, нам понадобятся:

1. Зеркальные элементы с обогревом – 2 шт. 2. Реле 4-х контактное – 1 шт. 3. Кнопка – 1 шт. 4. Разъем подключения реле – 1 шт. 5. Разъем подключения кнопки – 1 шт. 6. «Крокодилы» — 6 шт. 7. Разъемы маленькие (как на колонках) – 15 шт. 8. Кабель силовой – 8 м. 9. Термоусадочные трубки – (маленький набор). 10. Изолента. 11. Нейлоновые стяжки – 30 шт. 12. Пистоны (если сломаются при снятии дверных карт). – 5 шт.

Необходимый инструмент:

1. Отвертка крестовая. 2. Отвертка шлицевая – тонкая, длинная (для разбора зеркал). 3. Плоскогубцы маленькие (для обжимки разъемов). 4. Кусачки. 5. Ножницы. 6. Нож. 7. Смазка WD-40. 8. Ветошь. 9. Кусок жесткой медной проволки (протаскивать провода).

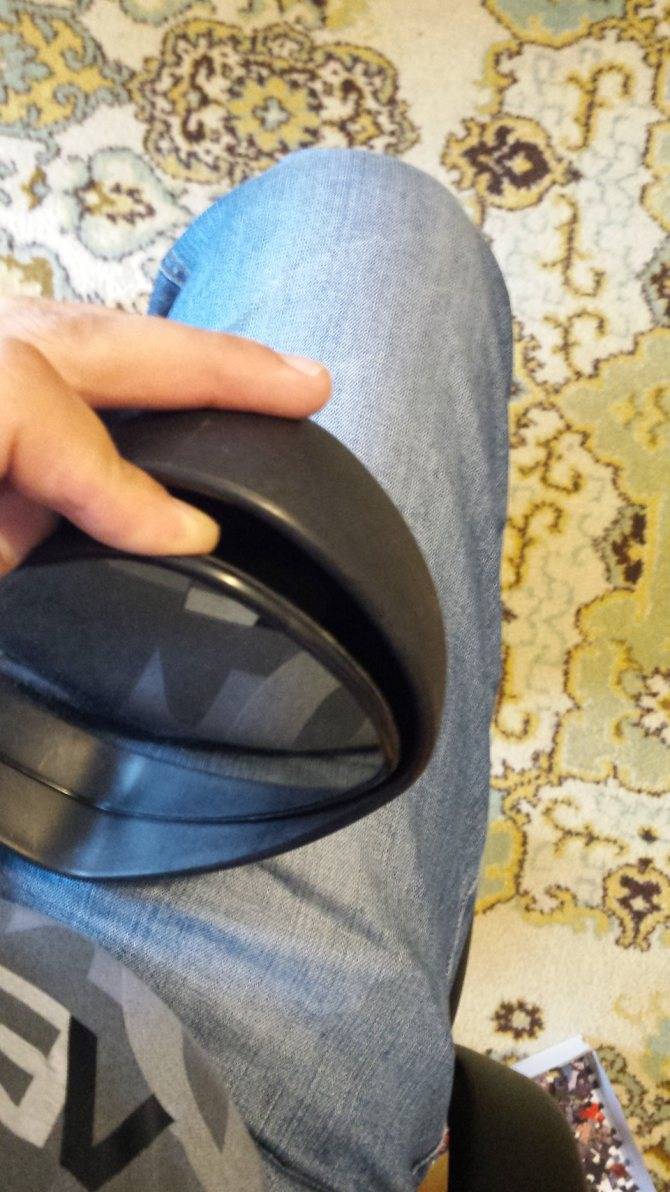

Приступаем к установке зеркальных элементов с обогревом:

1. Снимаем зеркала с дверей. Да, лучше снять. Получится аккуратнее, быстрее. За одно можно восстановить сгибательную функцию (у меня зеркала закисли и не складывались). Для снятия зеркала нам нужно снять декоративную пластиковую накладку из которой торчит рычажок управления зеркальным элементом (накладка на защелках, просто тянем на себя)

Потом снимаем стопорное кольцо и откручиваем 3 болта.Внимание! Последний болт откручиваем придерживая зеркало рукой, иначе ба-бах

2. Для демонтажа старых зеркальных элементов поворачиваем зеркальный элемент максимально в любую сторону, чтобы появился зазор, куда можно будет вставить отвертку. Наша задача поддеть фиксаторы зеркального элемента. Отщелкиваем все фиксаторы и отделяем старый зеркальный элемент.

3. Берем кабель, делим пополам. К проводам приделываем разъемы для подключения к новому зеркальному элементу. Обязательно используем термоусадочные трубки. 4. Просовываем провод в технологические отверстия корпуса зеркала. Прикладываем зеркальный элемент «на родину». Слегка надавливаем до щелчка. Убеждаемся, что элемент сел на место. 5. Проделываем ту же процедуру со вторым зеркалом

Внимание! Настоятельно рекомендую попробовать соединить все провода согласно схеме «на коленях», убедиться, что вы разобрались в схеме, и понимаете, что и куда подключать! Убеждаемся, что зеркала греют!

Идем далее. 6. Прикручиваем зеркала к дверям в обратном порядке демонтажа. Один провод надрезаем и прижимаем болтом к оголенной части двери. Так мы получим массу.

Способы восстановлены токопроводящих полос

Из всех неисправностей самой неприятной является обрыв токопроводящих нитей. В этом случае вроде и система остается рабочей, но функционирует она неполноценно.

Сложность доставляет тот факт, что полосы, закрепленные на заденем стекле, замене не подлежат, и установить новые не получиться, но вполне можно их восстановить. Ремонт токопроводящих нитей – операция несложная и под силу любому автолюбителю.

Для восстановления полос используется ряд методов.

Токопроводящие пасты, лаки, краски

В магазинах автоаксессуаров можно приобрести ремкомплекты для восстановления токопроводящих полос обогрева стекол, основной составляющей которых и являются указанные лаки и пасты.

Суть ремонта с их помощью очень проста: по бокам поврежденной полосы наклеивается скотч (так, чтобы незакрытой осталась только нить), место обрыва зачищается и обезжиривается.

После этого остается только нанести пасту или лак, дать время на высыхание (обычно – 24 часа), удалить скотч и проверить работоспособность отопителя.

Металлический порошок, лак, клей

Использование стального металлического порошка и связующего вещества – лака или клея. Этот метод хорош тем, что все компоненты найдутся под рукой и покупать ничего не нужно.

Технология ремонта такова: с наружной стороны стекла в месте разрыва закрепляем магнит, а место разрыва по бокам оклеиваем скотчем.

Напильником из любой металлической детали натираем порошок, который прикладываем к месту разрыва (магнит будет его удерживать), далее промазываем его лаком или клеем, после высыхания удаляем скотч.

Суть метода сводится к тому, что металлический порошок, удерживаемый магнитом, соединит между собой полосы системы обогрева, устранив разрыв, а лаком или клеем просто фиксируем полученный мостик.

Применение стружки из цветных металлов

Применение стружки из цветных металлов (медь, латунь) и связующего веществ. Этот метод отличается высокой скоростью ремонта и простотой выполнения.

Технология проведения такая: место разрыва оклеиваем скотчем. Компоненты – стружку и клей (лак) смешиваем в равномерной пропорции. Перед нанесением необходимо включить подогрев.

А далее кисточкой просто наносим смесь, при этом ток, проходящий по полосе, обеспечит быстрое высыхание нанесенного слоя.

Все указанные способы позволяют одинаково хорошо восстановить работоспособность обогрева заднего стекла.

Никакого нагрева

Представьте, что решетка обогревателя на вашем автомобиле не работает совсем. Сначала проверьте очевидные вещи: в порядке ли плавкий предохранитель? Решетка обогревателя потребляет сильный ток (от 10 до 20 ампер), и если предохранитель недостаточно мощный, он долго не продержится. Если не похоже, что предохранитель перегорел, проверьте его с помощью вольтметра – зажигание включено и обогреватель тоже. Вы должны увидеть 12 вольт на обоих выводах.

Проверьте напряжение в 12 вольт на выводах решетки, чтобы узнать, целы ли электрические цепи к задней части автомобиля.

Если напряжение отличное, проблема где-то в проводке или в решетке. Проверьте соединение от пучка проводов к решетке. Выводы около решетки легко повредить. Обычно контакт, который прикреплен к стеклу, отламывается. В результате вы останетесь со свободно болтающимся проводом, который невозможно прикрепить обратно. Здесь у вас два выхода: припаять или приклеить.

Если вы знаете, как паять, и у вас есть паяльник с высокой мощностью или паяльный пистолет, припаяйте контакт обратно. Вам потребуется помощник, чтобы держать контакт у решетки, пока вы паяете. Обычно имеется металлическая полоса, проложенная по стеклу под шелкографией. Почистите поверхности спиртом и используйте припой с канифолью. Действуйте быстро, потому что от чрезмерной температуры может треснуть стекло.

Опытные паяльщики могут захотеть припаять контакт обратно на окно.

Если вы не уверены, умеете ли паять, или не готовы столкнуться с проблемой треснувшего дорогостоящего стекла, есть другой способ. Дилерская фирма и большинство универмагов, торгующих автозапчастями, могут продать вам специальный токопроводящий эпоксидный состав, чтобы прикрепить контакт обратно.

Отломанные клеммы решетки обогревателя заднего стекла можно починить с помощью токопроводящего эпоксидного клея.

Если на дворе зима, вам придется работать в отапливаемом гараже, и автомобиль должен простоять там достаточно долго, чтобы нагреться хотя бы до 16 °С. Опять же, протрите стекло спиртом. Наклейте клейкую ленту так, чтобы эпоксидный клей не попал на стекло. Смешайте умеренное количество эпоксидного состава с отвердителем. Нанесите немного клея на контакт и прижмите каким-либо острым предметом на 10 минут или около того, чтобы эпоксидный состав затвердел. Вы можете использовать деревянную палочку или намочить палец и кончиком размазывать клеящий состав в течение минуты, чтобы место ремонта выглядело красивее. Хотя эпоксидный клей схватывается быстро, не пытайтесь прикрепить провода обратно, пока не пройдет 24 часа при температуре около 16 °С или больше, чтобы клей окончательно затвердел. Отремонтированный провод никогда не будет таким же крепким, как оригинальный, поэтому вам нужно быть особенно внимательным, чтобы не повредить его в будущем.

Возможные причины

Прежде чем, начать рассматривать вопрос, многие автомобилисты на форумах пишут, что вся проблема в плате, которая контролирует кондиционер, а заодно и включение/выключения обогрева заднего стекла. Но, есть более ранние версии автомобиля, на которых «кондера» и в помине не было.

Перед тем, как начинать определять причины, стоит рассмотреть конструктивные особенности узла системы обогрева заднего стекла Шевроле Лачетти. Так, кнопка привязана к плате управления кондиционером, но имеет свои отдельные дорожки. В зависимости от модификации, стоит понимать, стоит ли резистор или нет. Это связано с вариацией кузова, а также годом выпуска. На более ранних моделях, пуск подогрева стекла идет напрямую, поскольку отсутствует кондиционер.

Итак, для начала стоит понять есть ли на автомобиле кондиционер или нет, от этого будет зависеть, как идет подключение, а потом уже начинать искать причины неисправности. Рассмотрим, все варианты и где необходимо искать проблему:

• Кнопка включения.
• Контролирующая плата.
• Проводка.
• Панель обогрева.
• Предохранитель.
• ЭБУ.

Теперь, когда все причины определены, стоит начать исправлять неисправность.

Методы решения проблемы

Как видно с причин, вся неисправность кроется в электрике транспортного средства. В этом случае, многие автолюбители лезут «куда не просят» и получают дополнительные поломки. Поэтому, если автомобилист не уверен, что справится или не имеет достаточных знаний для диагностики и устранения проблем, необходимо обратиться к профессиональному автоэлектрику или в автосервис.

Кнопка включения

Прежде всего, стоит проверить кнопку включения/выключения подогрева. Исторически так сложилось, что у Шевроле Лачетти — это слабое и уязвимое место, особенно на более поздних моделях, поэтому проверку элемента стоит сделать в первую очередь, к тому же она легко вынимается.

Контролирующая плата

Одно из самых тяжело диагностирующих мест является управляющая или контрольная плата обогрева стекла и кондиционера. Во-первых, чтобы добраться до этого элемента придется разобрать приборную консоль. Во-вторых, чтобы провести диагностические операции, нужно иметь некоторые опыт в ремонте радиотехники.

Исследовав форум и рассказы опытных автолюбителей можно прийти к выводу, что на плате обычно образуются трещины, микротрещины, распайка или прочие поломки. При обнаружении такого вида поломки имеется два выхода: 1 — заменить элемент, 2 — провести перепайку самой платы. Конечно, первый вариант лучше и рекомендован, поскольку имеется 100% гарантия, что деталь целая. Во втором случае, если проводить пайку элементов, то можно или неверно провести процесс, или что-то упустить. Но, все-таки большинство бывалых автолюбителей рекомендуют обращаться в автосервис для устранения таких поломок.

Проводка

Неоднократно причиной резкого отсутствия обогрева заднего стекла становилась проводка, особенно в зимнее время года. Так, для того, чтобы провести диагностические операции понадобиться мультиметр. Вся диагностика сводится к элементарному «прозвону» проводов и определения участка, где случился обрыв контакта. Конечно, завод изготовитель рекомендует заменить провод полностью, во избеганию короткого замыкания, но наши автолюбители делают намного проще: провода оголяются, скрепляются между собой и изолируются при помощи славной изоленты. Просто, дешево, сердито.

Панель обогрева

Последним основным элементом становятся панели обогрева. Обрыв нити накала в опорной группе может привести к тому, что вся система закоротит и выйдет со строя. Обрыв элемента будет виден сразу, поэтому в данном случае, все же для устранения неисправности придется обратить в автосервис.

Предохранитель

Перегорание предохранителя, вызванное коротким замыканием, приводит к тому, что обогрев заднего стекла перестает работать. Для устранения неисправности необходимо найти и заглянуть в монтажный блок, после чего устранить поврежденный элемент. Пожалуй, это самая легка операция в ремонте обогрева стекол и других неисправностей.

На новых моделях автомобилей кольцо проводки может заходить в электронный блок управления, который контролирует все процессы деятельности транспортного средством. Так, наличие ошибок или небольшой сбой может привести к тому, что обогрев заднего стекла перестанет функционировать.

Для устранения неисправности придется подключиться к электронному блоку управления с помощью специального автомобильного кабеля OBD II и провести диагностику состояния ЭБУ. Обычно, как показывает практика, помогает элементарный сброс ошибок. Заодно можно провести диагностические работы по остальным системам транспортного средства.

помогите спор разрешить касательно кондиционера в Chevrolet Lacetti) | Автор топика: Кристина

у меня с соседом спор. . в общем у него Лачетти 2007 года. . у неё там как я глянул стоит кондиционер.. . но он спорит что нет это просто печка. . хотя там и охлаждение и обогрев имеется в настройках. . так же настройки силы охлаждения и так же отопления. . суть вопроса. . что же по сути это, полноценный кондиционер или просто печка как он её называет? ) 3 рукоятки там, без какого либо дисплея как на климат контроле и. т. д..

Василий это кондиционер

Марина Кондиционер. Хотя многие считают, что у них климатконтроль потому, что так написано в книжке.

Григорий ну вы включите, если холодит то кондиционер, как ещё оленю объяснить! или летом из ничего у него холод делается! посмотри радиаторы у него имеются! может у него панель такая и всё.

Алёна Тогда открыть капот и смотреть есть ли трубки кондиционера Максим , наличие двух радиаторов, а самое главное компрессора. Сейчас зима он не включится на охлаждение только если в теплом гараже отогреть и проверить.

Проверяем нити накала обогрева стекла

В случае, когда после детальной проверки мы не обнаружили неприятностей в проводке, приступаем к проверке и ремонту самого нагревательного элемента.

1. Запускаем двигатель и включаем обогреватель.
2. Последовательно измеряем напряжение ка каждой из токопроводящих полос, установив один щуп мультиметра на массу, а второй на полосу на разном удалении от центра стекла.
3. Если напряжение на полосе одинаково в любой ее точке, независимо от удаления от плюсовой шины, проверяем контакт минусовой шины с массой (кузовом) автомобиля.
4. При исправном нагревательном элементе напряжение должно падать по мере удаления щупа мультиметра от положительной шины обогревателя.
5. Резкое отсутствие напряжения на полосе скажет об обрыве токопроводящего слоя. Как только мы зафиксировали обрыв, отмечаем это место маркером или любым другим способом.

Чтобы отремонтировать обрыв, можно использовать токопроводящий клей Контактол, но для начала необходимо зачистить и обезжирить поврежденный участок, только после этого нанести клей, а после его высыхания покрыть отремонтированный участок бесцветным лаком. Бывают ситуации, когда резистивная полоса отламывается от самой шины. В этом случае ее можно припаять с помощью паяльника мощностью до 30-40 Вт и серебросодержащим припоем (3%), а в качестве флюса можно использовать обычную канифольную пасту.

Блок управления отопителем

Ещё одним местом, которое может стать причиной неисправности, становится блок управления отопителем. Это механическо-электрическая деталь, которая служит управлением для регулировки температуры салона. На ней имеются две тяги, которые регулируют открытие и закрытие крана. В этом случае, неисправность может крыться именно в тросике отопителя.

Второй вариант неисправности — это неисправность электрической части блока. В этом случае, как показывает практика, рекомендуется сменить блок полностью, ну или отдать специалистам на перепайку. Ремонт — это хорошо, но лучше всего заменить.

Установки электростеклоподъемников на ВАЗ-2109 с их последующим подключением

Перед началом каких-либо манипуляций с проводкой нужно отключить питание электрических систем от аккумуляторной батареи.

Затем выполнить демонтаж дверных карт.

ПОтом выполнить съём установленного механического механизма подъемников. На этом этапе облегчить доступ к механизму поможет скотч – закрепите с его помощью стекло таким образом, чтобы штатный механизм был у вас в свободном доступе.

Выкрутить болты, на которых крепится механизм.

Снять установленную направляющую и открутить нижнюю гайку.

Скрутить две гайки, размещенные посередине, и верхнюю, обеспечивающую крепеж механизма.

После этого направляющая должна быть свободна.

Затем открутить оставшиеся три гайки, расположенные вокруг ручки вращения.

Теперь механизм стеклоподъемника ничем не закреплен и можно извлечь его из корпуса двери. Для этого надо направить нижнюю шпильку направляющей в специальное отверстие на двери.

С помощью отвертки вытянуть верхнее крепление трапеции и достать стеклоподъёмник из дверного пространства.

Новый механизм устанавливается по тем же креплениям, что и старый. Сделать это надо через большое окно в двери.

Помещенный механизм зафиксировать двумя крепёжными шпильками в том месте, где были гайки крепления средней части старого образца. Совместить отверстия и закрутить.

Затем совместить крепления рычажной системы и крепления на стекле. Для этого понадобится внешний источник питания. Достаточно подсоединить к электромоторчику провода и включить питание.

После того, как планки стекла и механизм ЭСП совпадут, закрепить их болтами из набора.

Смазать узлы, подверженные трению.

Теперь приступить к наладке электрической составляющей ЭСП.

Для установки кнопок ЭСП есть специальное место – это две заглушки, расположенные правее прикуривателя. Наиболее трудоемким процессом является протягивание необходимых проводов из двери в стойку, а после под приборную панель. Для этой процедуры предусмотрены специальные отверстия.

Лучше всего брать с запасом, чтобы провода нигде не были в натяг. Это исключит возможность их обрыва. Запитываем цепь от прикуривателя. Ниже представлена схема подключения:

После подключения проводов проверить работоспособность всей системы. Подать питание с аккумулятора и включить габариты. Если клавиши активаторы не подсвечиваются, то поменять местами гнезда на контактах клавиш (символы 3 и 6 на схеме).

Схемы установки стеклоподъемников:

Осталось проверить работу новых стеклоподъемников. Если все установлено верно, а механизм работает правильно, то должна быть обеспечена плавность хода стекол, отсутствие каких-либо рывков.

Импортные автомобили

На машинах импортного производства, помимо стандартного обогрева заднего стекла, таким устройством комплектуются и зеркала заднего вида. При этом принцип действия такого оснащения состоит в следующем. Включая обогрев стекла кормы, параллельно происходит и прогрев зеркал.

Поэтому, если на автомобиле одновременно не работает обогрев заднего стекла и зеркал, то причина, скорее всего, кроется в неисправном состоянии реле или предохранителя, и грешить на электрические нити при этом не стоит

Стоит отметить, что система прогрева может иметь в цепи несколько предохранителей, поэтому важно, какие отвечают именно за стекло

К примеру, если на авто «Шевроле Лачетти» не работает обогрев заднего стекла, то важно обратить внимание на предохранители под маркировкой F6, Ef7 и предохранительный элемент реле К10. Также необходимо серьезно отнестись к электронной плате управления системой, которая, в свою очередь, очень быстро выходит из строя по причине разрывов дорожек и отпаивания контактов

Ремкомплекты и средства для восстановления нитей

При ремонтных работах рекомендуется использовать предназначенные для этого ремкомплекты, тем более, что стоят они не особо дорого, а в их комплектацию входит все необходимое.

К примеру, популярный набор для ремонта токопроводящих нитей системы обогрева стекол PERMATEX PER-09117 состоит из:

• Обезжиривающей салфетки;
• Наждачной бумаги для зачистки нитей;
• Клея-компаунда;
• Активатора;
• Токопроводящего клея;
• Самоклеящегося шаблона.

Но помимо ремкомплектов можно приобрести также и просто токопроводящие клеи или пасты.

В целом, выбор средств для ремонта обогрева заднего стекла очень обширен и позволяет найти подходящий вариант для любого автовладельца.

Ниже приведен лишь незначительный список клеев и наборов для таких работ:

• Набор PERMATEX PER-21351;
• Клей для ремонта нитей «Контактол»;
• Клей токопроводящий «Астрохим»;
• Клей «Matrix»;
• Токопроводящая краска «Pro Glass»;
• Клей «AVS Crystal».

И таких средств существует множество

Но при этом важно понимать, что сильно дешевые клеи и лаки далеко не всегда являются качественными и позволяют нормально устранить обрывы

Возможные причины

Прежде чем, начать рассматривать вопрос, многие автомобилисты на форумах пишут, что вся проблема в плате, которая контролирует кондиционер, а заодно и включение/выключения обогрева заднего стекла. Но, есть более ранние версии автомобиля, на которых «кондера» и в помине не было.

Перед тем, как начинать определять причины, стоит рассмотреть конструктивные особенности узла системы обогрева заднего стекла Шевроле Лачетти. Так, кнопка привязана к плате управления кондиционером, но имеет свои отдельные дорожки. В зависимости от модификации, стоит понимать, стоит ли резистор или нет. Это связано с вариацией кузова, а также годом выпуска. На более ранних моделях, пуск подогрева стекла идет напрямую, поскольку отсутствует кондиционер.

Итак, для начала стоит понять есть ли на автомобиле кондиционер или нет, от этого будет зависеть, как идет подключение, а потом уже начинать искать причины неисправности. Рассмотрим, все варианты и где необходимо искать проблему:

• Кнопка включения.
• Контролирующая плата.
• Проводка.
• Панель обогрева.
• Предохранитель.
• ЭБУ.

Теперь, когда все причины определены, стоит начать исправлять неисправность.
