Регулируем фары на Форд Фокус 2 правильно (рестайлинг)

Первая модель

В Фокусе 1 поколения с завода устанавливаются только галогеновые фары. Они легко поддаются самостоятельной регулировке.

Перед началом работ нужно отмыть фары, наполнить бак, очистить багажник. Регулировка осуществляется на расстоянии 3 м от стены на ровной поверхности. В отличие от ФФ второго поколения, высота светотеневой границы должна быть на 5 мм ниже от высоты лампы ближнего света до линии земли. Рефлектор меняет положение с помощью 2 винтов.

Правильная настройка фар обеспечит не только хорошую видимость во время движения, но и не доставит неудобств водителям во встречном потоке. Проверку светового пучка Фокуса нужно проводить не менее 1 раза в год при проведении ТО.

Автомобиль С-класса Ford Focus 2 с завода оснащается оптикой высокого уровня. В зависимости от комплектации за внешнее освещение отвечает рефлектор с галогенной лампой или линза с ксеноном и автоматическим омывателем. Регулировка света фар «Форд-Фокуса 2» требуется достаточно редко из-за качественного внутреннего механизма. Но из-за попадания в большую яму на дороге или небольшую аварию возможно смещение линзы или отражающего элемента. В таком случае лучше провести регулировку.

Особенности подбора ксеноновых ламп на Форд Фокус 2

Чтобы правильно подобрать ксеноновые лампочки, нужно учитывать следующие факторы:

  • маркировку и ГОСТ;
  • параметры цветовой температуры;
  • особенности конструкции;
  • технические характеристики;
  • эксплуатационные свойства;
  • ценовую характеристику.


Оптика для рестайлинга Бюджетным вариантом является комплект фар Matrix Light корейского производства. Они адаптированы под российского покупателя, учтены климатические условия России, сделано совмещение с электроникой, блок розжига имеет небольшие размеры.

В противотуманные фары лучше всего устанавливать ксеноновые элементы SHO-ME с цоколем H11. При замене ДХО ксеноном следует быть осмотрительными, так как свет выходит очень яркий. Если возникло желание просто приукрасить авто, то лучше для ДХО использовать светодиоды.

Первая модель

В Фокусе 1 поколения с завода устанавливаются только галогеновые фары. Они легко поддаются самостоятельной регулировке.

Перед началом работ нужно отмыть фары, наполнить бак, очистить багажник. Регулировка осуществляется на расстоянии 3 м от стены на ровной поверхности. В отличие от ФФ второго поколения, высота светотеневой границы должна быть на 5 мм ниже от высоты лампы ближнего света до линии земли. Рефлектор меняет положение с помощью 2 винтов.

Правильная настройка фар обеспечит не только хорошую видимость во время движения, но и не доставит неудобств водителям во встречном потоке. Проверку светового пучка Фокуса нужно проводить не менее 1 раза в год при проведении ТО.

Как отрегулировать фары Ford Focus 2

Регулировка фар Форд Фокус 2 – процедура вполне простая, для этого потребуется порядка 20 минут, да и особых навыков мероприятие не требует.

Следует сразу разобраться с версиями данного поколения американского автомобиля. Рестайлинговые машины появились в продаже в 2008 году и продавались до 2011 года. Рестайл-вариант фонарей головного света имеет значительные отличия от фар базовой модели Ford Focus II, но начинка никоим образом изменилась. Была скорректирована лишь форма и архитектура, однако найти регулировочные винты не составит большого труда, а их функционал остался прежним.

Разбирать всю процедуру настройки будем поэтапно и с объяснением каждого действия:

  • Устанавливаем транспортное средство напротив гладкой поверхности, на расстоянии трех метров от стены, на водительское сиденье укладываем 70-килограммовый груз. На стене выполняем специальную разметку, которую можно скачать в свободном доступе. Затем требуется раскачать автомобиль, чтобы подвеска встала в правильное положение;
  • Выполняем измерение дальности между центральной зоной фар и полом – это будет расстояние, соответствующее H-величине из разметки, нанесенной на стену. При этом может потребоваться поднять вверх фары.
  • Выставляем ручку электрокорректора на приборной доске в позицию «0».
  • Активируем ближний свет Форд Фокус 2 рестайлинг или дорестайл. Настройка осуществляется отдельно для каждой из фар, и в период регулировки неиспользуемый фонарь можно накрыть чистой тряпкой.
  • Корректируем положение до тех пор, пока потоки света на стене не будут целиком соответствовать нанесенной разметке.

Настройку можно считать успешно выполненной, если верхние окончания левых зон потока света совпадают со значением 4 на схеме, а вертикальные линии 1-2 проходят сквозь точки Е1-Е2, пересекающие наклонные и горизонтальные зоны световых потоков. Также правильная регулировка ближнего света обеспечит надлежащее исполнение функций и фонарей дальнего света. Регулировка противотуманных фар Ford Focus II может производиться по такой же схеме.

Требования

Фара головного света во всех генерациях Фокуса полностью соответствует требованиям по безопасности транспортных средств. Передний ближний свет фар выдает четкий луч с резкой границей и ступенькой в сторону обочины для правостороннего движения. За дальний свет отвечает отдельный модуль, настройки которого зависят от положения рефлектора блока ближнего света.

Все комплектации Фокуса оснащены электрической регулировкой пучка. Модели с ксеноновыми лампами оснащены автоматическим корректором, он устанавливает высоту луча соответственно положению кузова. Базовые версии с галогеновыми лампами позволяют настраивать параметры пучка с помощью клавиши в салоне.

Светотеневая граница не должна превышать положение глаз человека, едущего навстречу, иначе он будет ослеплен, что может привести к трагическим последствиям. Горизонтальное положение левой оптики должно совпадать с правой. При отклонении требуется регулировка положения отражателей в соответствии с требованиями ГОСТ Р 51709-2001.

VESKO-TRANS.RU

АвтоНовости / Обзоры / Тесты

Замена Лампы Габаритов Форд Фокус 2 Рестайлинг

Замена Форд Фокус 2 Лампа накаливания

В машине Ford Focus Беспокойные тусклые огни являются частью фар, которые также включают дистанционное освещение, габариты и повороты. Для Ford Focus 2 предусмотрены обычные галогенные лампы H7 мощностью 55 Вт.

Галогенные фары H7 для Ford Focus 2

Немного об особенностях ламп H7 для фар Ford Focus 2

Появление ламп налобного фонаря H7 датируется концом 1990-х годов. Они относятся к лампам с одной нитью накала и размещены в четырехфазных автомобильных фарах с отдельной системой отражателей для ближнего и дальнего света.

Эти крепления представляют собой фланцевый тип, отличительной особенностью которого является фиксированное расстояние от фланца до резьбы. Практика показывает, что эта характеристика гарантирует правильное освещение.

Фара Ford Focus Head

Каковы лучшие лампы ближнего света H7? Существует несколько разновидностей: галогеновые, ксеноновые и светодиодные. Рестайлинговые фары Ford Focus 2 имеют галогенные фары. Это наиболее распространенный и оптимальный вариант, используемый чаще всего не только на Ford Focus, но и на автомобилях других марок.

. К преимуществам галогенных источников света относятся следующие факторы:

  • разумная цена;
  • нет необходимости устанавливать дополнительное оборудование;
  • качественный комфортный свет.

Конструкция этих ламп довольно проста. они состоят из колбы, спирали и галогенового газа. Говоря о недостатках ламп low-H7, эксперты называют только один серьезный фактор. высокую рабочую температуру, которая существенно влияет на срок службы оптики. Но большинство владельцев Ford фокус«Подтвердите, что галоген имеет лучшее соотношение цены и качества.

Как поменять лампочки на Форд Фокус 2

. Изменитьлампа передний свет, переднийразмеры илампа подсветка

замена Фонари для Ford Focus 2

Галогенные фары на Ford Focus 2 иногда перегорают. это нормальная нормальная ситуация, и беспокоиться не о чем. Замена ламп в фарах производится самостоятельно, либо вы можете обратиться за помощью к специалистам автосервиса. Конечно, помощь специалистов избавит вас от лишних хлопот. Но с другой стороны, приятно знать, что вы можете сделать что-то полезное своими руками, если это необходимо

. Более того, самостоятельная замена лампочки поможет избежать ненужных финансовых затрат.

Самостоятельная замена источников ближний свет Форд Фокус это просто. Это потребует от вас минимальных навыков работы с простым инструментом. Как уже упоминалось выше, они расположены в фарах, поэтому замена требует снятия.

Чтобы сделать это правильно, нам нужна плоская отвертка, чистые сухие перчатки, новая лампа и 15 минут свободного времени. Вы должны знать, что галогенные лампы нельзя брать голыми руками. это отрицательно влияет на их свет. Как известно, наши пальцы покрыты тонким слоем жира

. он остается на поверхности колбы, а затем испаряется в свете фар во время работы, в результате чего свет становится мутным. Это касается не только Ford Focus 2, но и любых других марок автомобилей.

Теперь давайте кратко рассмотрим, как фары ближнего света заменяются на Ford Focus 2:

  1. Если вы решите поменять фары самостоятельно на Ford Focus, начните с чистки фар. Мы удаляем с них пыль, грязь и влагу, чтобы все не попало внутрь. это отрицательно скажется на свете фар.
  2. Откройте капот Ford Focus и открутите винт в верхней части фары.
  3. В нижней части фары есть 2 заглушки. нажмите их, чтобы открыть.
  4. Мы перемещаем центр внимания на себя.
  5. Выключаем вилку и отключаем ее.
  6. Фара в наших руках. мы ее открываем, открываем 4 защелки.
  7. Снимите заглушку лампы ближнего света и снимите ее.
  8. Поставьте на его место новую рабочую лампочку.
  9. Собираю все наоборот.

Как снять фару на Ford Focus 2: Инструкция и Видео!

Исправное состояние фар на вашем Форд Фокус 2 необходимо не только для того, чтобы уверенно чувствовать себя на трассе, но и для того, чтобы соблюдать требования ПДД, предписывающих включать освещение в определенное время суток и при передвижении по дорогам установленного типа. К тому же, качественная работа фар необходима для обеспечения безопасности движения вашего автомобиля в темное время суток и в условиях плохой видимости. При установке лампочек в блок фары модели форд фокус второго поколения необходимо руководствоваться нет только личными желаниями, но и требуемыми техническими характеристиками. а также существующими правилами работы световых приборов автомобилей.

Как определить, что требуется настройка оптики?

На «Форд-Фокусе 2» требуется в случае недостаточного освещения дорожного полотна в темное время суток. Визуальные признаки сбитой настройки в фаре:

В случае появления перечисленных выше проблем нужно проверить, в какое положение поставлена ручка электрического корректора фар в салоне. При необходимости вернуть регулятор в позицию «0» и убедиться, не устранена ли неисправность. Регулировка фар «Форд-Фокуса 2» (рестайлинг и дорестайлинг) может сбиться случайным нажатием на клавишу регулировки пучка фар из салона. Если настройки корректора верны, то потребуется регулировка механизма фары.

Требования

Фара головного света во всех генерациях Фокуса полностью соответствует требованиям по безопасности транспортных средств. Передний ближний свет фар выдает четкий луч с резкой границей и ступенькой в сторону обочины для правостороннего движения. За дальний свет отвечает отдельный модуль, настройки которого зависят от положения рефлектора блока ближнего света.

Все комплектации Фокуса оснащены электрической регулировкой пучка. Модели с ксеноновыми лампами оснащены автоматическим корректором, он устанавливает высоту луча соответственно положению кузова. Базовые версии с галогеновыми лампами позволяют настраивать параметры пучка с помощью клавиши в салоне.

Светотеневая граница не должна превышать положение глаз человека, едущего навстречу, иначе он будет ослеплен, что может привести к трагическим последствиям. Горизонтальное положение левой оптики должно совпадать с правой. При отклонении требуется регулировка положения отражателей в соответствии с требованиями ГОСТ Р 51709-2001.

Блок: 2/5 | Кол-во символов: 1001

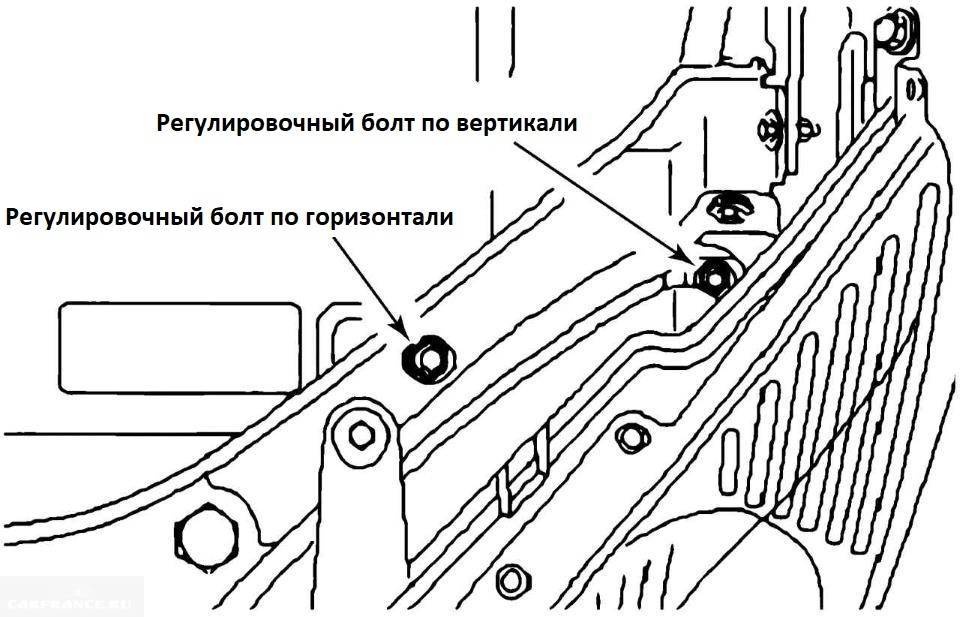

Регулировочные болты фар:

1 — регулировочный болт по вертикали;

2 — регулировочный болт по горизонтали

— регулировку фар проводите болтами при открытом капоте;

— включите зажигание и ближний свет;

— вращайте болт установки по вертикали, пока граница света и тени ближнего света с правой стороны не пересечется с установочной линией;

— вращайте болт установки по горизонтали, расположенный на внутренней стороне фары, пока излом световой картинки ближнего света точно не попадет на установочную точку (часть рассеянного света до 15% может лежать выше установочной линии);

— после такой регулировки ближнего света дальний свет будет соответствовать норме.

Возможно, вам будет интересно:

Система выпуска отработавших газов Форд Фокус

Что нужно сделать для регулировки фар:

проверьте давление в шинах и при необходимости подкачайте их;
топливный бак должен быть заполнен по крайней мере на 3/4 или загрузите в багажное отделение груз весом 30 кг, соответствующий весу наполовину заполненного бака;
загрузите место водителя нагрузкой, равной примерно 75 кг;
установите перед автомобиля, по возможности, перед стеной темного цвета. Расстояние между передней частью автомобиля и стеной должно составлять точно пять метров;
несколько раз надавите с усилием на автомобиль, чтобы сжать пружины подвески спереди и сзади, и установите переключатель угла освещения в положение «0»;

Первая модель

В Фокусе 1 поколения с завода устанавливаются только галогеновые фары. Они легко поддаются самостоятельной регулировке.

Перед началом работ нужно отмыть фары, наполнить бак, очистить багажник. Регулировка осуществляется на расстоянии 3 м от стены на ровной поверхности. В отличие от ФФ второго поколения, высота светотеневой границы должна быть на 5 мм ниже от высоты лампы ближнего света до линии земли. Рефлектор меняет положение с помощью 2 винтов.

Правильная настройка фар обеспечит не только хорошую видимость во время движения, но и не доставит неудобств водителям во встречном потоке. Проверку светового пучка Фокуса нужно проводить не менее 1 раза в год при проведении ТО.

Блок: 5/5 | Кол-во символов: 697

Кол-во блоков: 7 | Общее кол-во символов: 7447

Количество использованных доноров: 3

Информация по каждому донору:

  1. https://carfrance.ru/reguliruem-fary-na-ford-focus-2/: использовано 2 блоков из 3, кол-во символов 3401 (46%)
  2. https://okuzove.ru/osveshhenie/regulirovka-sveta-far-avtomobilya-ford-focus-2.html: использовано 1 блоков из 3, кол-во символов 814 (11%)
  3. https://Kuzov.ru/remont/regulirovka-far-ford-fokus: использовано 4 блоков из 5, кол-во символов 3232 (43%)

Как снять фару Форд фокус 2 дорестайл

› Другое

21.04.2020

Если у вас перегорела лампа ближнего света фар на Форд Фокус 2 самое время заменить ее. Совсем не обязательно ехать сразу в сервис, где придется потратиться на несколько сотен рублей, лампу можно заменить и самостоятельно. Благодаря нашей подробной инструкции вы сможете заменить лампу своими руками без проблем и помощи специалистов из сервиса.

Какие лампы установлены на Форд Фокус 2 рестайлинг и дорестайлинг

  • Лампа ближнего света H7 12v/55W (В максимальных версиях с ксеноном лампа ближнего может быть D2S или D1S)
  • Лампа дальнего света H1 12v/55w
  • Лампа указателя поворота PY21W 12v
  • Лампа передних габаритов W5W

У рестайлинговой и дорестайлинговой версиях автомобиля лампы используются одинаковые, Обвился лишь внешний вид и дизайн фар, а так же внутренняя часть фары (отражатель и защелки).

Какую лампу лучше установить на Ford Focus 2 в ближний свет?

Стандартные лампы устанавливаемые с завода как правило Philips Long Live или Osram Ulra Live. То есть это лампы с увеличенным сроком службы.

  • PHILIPS H7-12-55 LONGLIFE ECO VISION P-12972LLECOC1
  • OSRAM H7-12-55 Ultra Life O-64210ULT

Можно установить лампы поярче стандартных, например +30% света или еще ярче +100% или +130% света. Минус этих ламп в том, что срок службы их по сравнению с обычными меньше.

  • PHILIPS H7-12-55 +30% Vision
  • OSRAM H7-12-55 +30% Super O-64210SUP
  • OSRAM H7-12-55 +110% NIGHT BREAKER UNLIMITED
  • Philips H7-12-55 +130% X-tremeVision

Указанные лампы будут освещать дорогу лучше стандартных, а лампы +130% и +110% являются лидерами среди галогенных ламп, но покупая их нужно быть готовым к тому, что менять их придется чаще.

Замена ламп на дорестайлинговой версии Форд Фокус 2

С помощью отвертки откручиваем верхний болт крепления фары

Красными стрелками указаны нижние защелки на которых держится фара, их необходимо аккуратно отжать

Далее слегка вытянем фару на себя и снимем штекер идущий к фаре и вытащите фару

Теперь остается лишь снять пластиковый пыльник фары, которые держится на 4 защелках

Перед собой видим лампу. Снимаем колодку с лампы, отщелкиваем металлические усы держащие лампу и производим замену

Производим сборку в обратной последовательности

Замена лампы на рестайлинговой версии Форд Фокус 2

Процедура снятия фары идентична снятию на дорестайле.

Откручиваем верхний болт крепления фары

Отщелкиваем две защелки и аккуратно вытягиваем фару, отсоединяем колодку проводом.

В отличии от дорестайла, на обновленной версии фокус 2 пыльник резиновый, снимать его проще.

А вот защелка лампы уже другая, сложнее.

Стрелкой на фото показано место на моторое нужно слегка нажать и вытащить лампу вместе с колодкой.

Вставляет в колодку новую лампу и устанавливаем лампу на место до щелчка. Производим сборку фары и устанавливаем ее на место.

Можно ли в ближний свет на Форд Фокус 2 установить ксенон?

В максимальных комплектациях Focus 2 оснащался ксеноном(лампы D2S или D1S). Однако если у вас галогенные фары, установки в них ксенона запрещена законом. Наказание за установку ксенона в подобные фары — до 6 месяцев лишения прав управления автомобилем.

Если же вы все же решили поставить ксенон, на рестайлиновой версии модели вам потребуются специальные переходники, чтобы не сломать стандартную колодку.

Как Разобрать Фару Форд Фокус 2 Дорестайл

Давайте разберем центр внимания на брод Фокус 2.4 рестайлинг

Повторение Ford Focus 5 вышла в нашем выступлении в 2008 году и была сделана незадолго до появления автомобилей третьего поколения в 2011 году. Первое, что явно отличало переработанный дизайн фокус Второе поколение dorestyle — это фары. На самом деле интерьер фар остался прежним, изменились только форма и архитектура. Теперь посмотрим, как снять и разобрать фару переделанного Ford Focus 4.

Снимаем фару на форд фокус 2

Снятие фары переделанного второго фокуса мало чем отличается от снятия фары на подержанных автомобилях. То, что остается для нашего клиента — то, что остается для нашего клиента, составляет менее 15 минут, включая замену всех ламп.

По-другому это не сработает; если нам удастся, мы не будем наслаждаться работой. Поэтому мы берем длинную узкую плоскую отвертку Torx T-30, надеваем очиститель хлопковых перчаток и закатываем рукава:

  1. Bat Torks T-30 Открутите главный винт, которым крепятся фары. Он расположен примерно в центре корпуса фары и перекручен через моторный отсек.

Ослабьте крепежный винт.

Нажмите на гору.

Замена лампы

Когда фара у нас на ладони, вы можете поменять лампы. Установленные на заводе светильники имеют следующие характеристики и показатели:

Принципы регулировки фар на Форд Фокус 2

Регулировка фар производится раздельно по вертикали и горизонтали.

Все это делается в условиях СТО. Тем не менее приблизительную регулировку можно провести самостоятельно. Для этого будем использовать регулировочные винты на корпусе фары. Их по два на каждой — один регулирует горизонтальное положение луча света, второй — вертикальное. Первый находится в верхней тыльной части корпуса фары, второй снизу. Винты можно прокручивать либо отвёрткой с плоским шлицом, либо шестигранником на 7 мм.

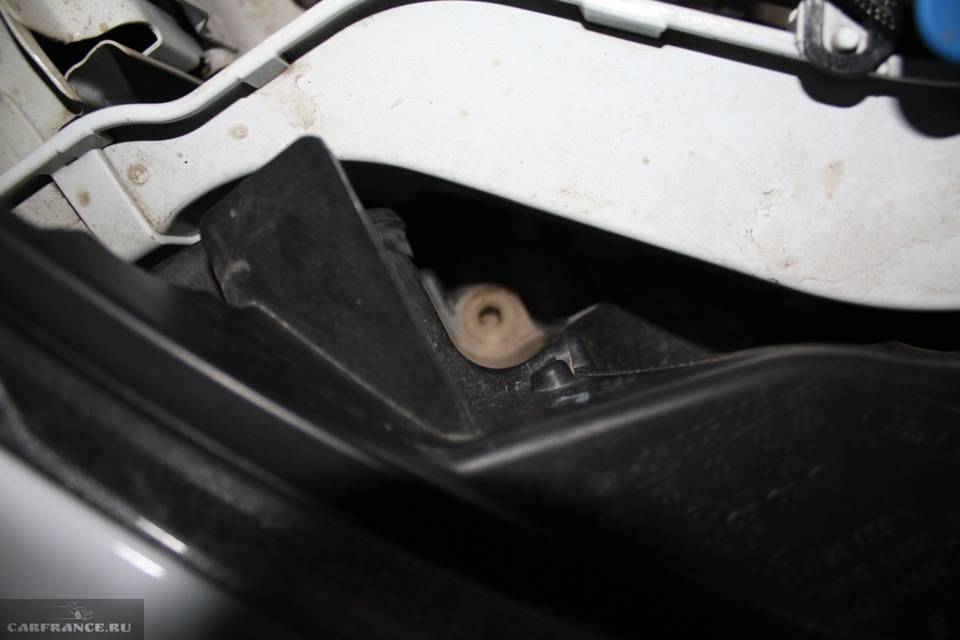

Винт регулировки по горизонтали.

Винт регулировки по вертикали.

Требования

Для правильной регулировки необходимо, чтобы автомобиль находился на ровной поверхности на расстоянии 3 м от ровной стены. При этом машина должна быть полностью заправлена, а в багажнике должна находиться запаска и штатный набор инструментов, чтобы подвеска приняла положение, соответствующее нагрузке снаряжённой массы автомобиля. На водительское сиденье рекомендуется уложить груз массой 60-70 кг, а корректор угла светового потока выставить в нулевое положение.

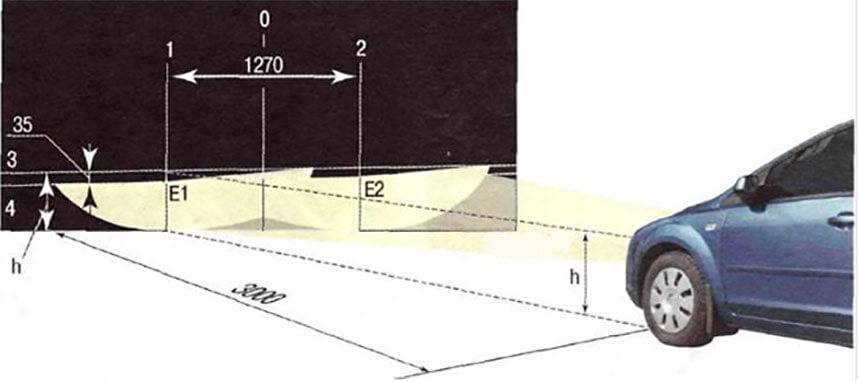

Схема регулировки фар.

Процесс регулировки

Регулировку выполняем так:

  1. Проверяем и при необходимости доводим до нормы давление в колёсах.

    Не забываем выставить корректор фар в положение «0».

  2. Качаем автомобиль спереди и сзади, чтобы подвеска приняла нейтральное положение.
  3. Включаем ближний свет.

    Видим, что фары светят на встречную полосу движения.

  4. Регулируем фары отдельно, прикрыв одну из них непрозрачным материалом.

    По нарисованным на стене меткам определяем, куда нужно сдвигать фары.

  5. Выставляем горизонтальное положение пучка света, вращая регулировочный винт, который находится ближе к центу машины. Высота границы светового пятна на стене должна быть приблизительно равной высоте центров фар относительно грунта.

    Шестигранным ключом выставляем положения отражателей фар с помощью двух регулировочных винтов.

  6. Регулируем положение фар в вертикальной плоскости. Для этого вращаем второй винт, который находится ближе к крылу. Выставляем фары так, чтобы расстояние между центрами световых пятен на стене было в пределах 1250-1275 мм.

    «Галочки» световых границ должны стоять ровно и четко.

  7. При необходимости корректируем световой поток в условиях дороги винтами или корректором угла наклона фар, если фары отрегулированы синхронно.

Как понять, нужна ли фарам регулировка?

Регулировка ближнего света для популярной американской техники необходима, если дорога недостаточно хорошо подсвечивается при передвижении ночью.

Существуют и визуальные показатели неправильной настройки:

  • Движущиеся навстречу автомобили начали чаще моргать дальним светом при ночном перемещении по трассе;
  • Пучок света «заваливается» в левую или правую сторону, недостаточно подсвечивая основную зону дорожного полотна;
  • Световой поток значительно потускнел и направлен кверху, подсвечивая верхушки домов, деревьев и столбов;
  • Луч слишком сваливается книзу, а освещения очень мало для ночного передвижения, даже если активировать дальний свет.

Если вы отметили хотя бы одно из перечисленных обстоятельств на своем автомобиле, необходимо регулировать фары. Для начала проверьте, какую позицию занимает переключатель электрокорректора фар внутри машины. Необходимо возвратить ручку в положение «0» и проверить, исчезла ли проблема. Необходимые настройки фар автомобиля дорестайл и рестайл-версии могли сбиться в результате случайной активации кнопки настройки пучка света, но если регулировка установлена верно, придется настраивать сам механизм узла.

Как понять, нужна ли фарам регулировка?

Регулировка ближнего света для популярной американской техники необходима, если дорога недостаточно хорошо подсвечивается при передвижении ночью.

Существуют и визуальные показатели неправильной настройки:

  • Движущиеся навстречу автомобили начали чаще моргать дальним светом при ночном перемещении по трассе;
  • Пучок света «заваливается» в левую или правую сторону, недостаточно подсвечивая основную зону дорожного полотна;
  • Световой поток значительно потускнел и направлен кверху, подсвечивая верхушки домов, деревьев и столбов;
  • Луч слишком сваливается книзу, а освещения очень мало для ночного передвижения, даже если активировать дальний свет.

Если вы отметили хотя бы одно из перечисленных обстоятельств на своем автомобиле, необходимо регулировать фары. Для начала проверьте, какую позицию занимает переключатель электрокорректора фар внутри машины. Необходимо возвратить ручку в положение «0» и проверить, исчезла ли проблема. Необходимые настройки фар автомобиля дорестайл и рестайл-версии могли сбиться в результате случайной активации кнопки настройки пучка света, но если регулировка установлена верно, придется настраивать сам механизм узла.

Настройка фар в автомобиле «Форд Фокус 2 Рестайлинг»

Давайте на примере «Форд Фокус 2» разберёмся, каким образом выполняется регулировка фар ближнего света для обеспечения безопасности на дороге. Это довольно несложная работа, которую можно выполнить самостоятельно. Вряд ли вам понадобится для этого больше 10–15 минут.

Итак, рассмотрим весь процесс поэтапно:

Вашему вниманию — схема расположения световых пятен при включенных фарах автомашины.

Схема расположения световых пятен при включенных фарах автомобиля

  1. Перед началом работ следует обязательно обеспечить нужное давление воздуха в шинах — это влияет на высоту фонарей над покрытием дороги.
  2. Ставим автомашину перед стеной с гладкой поверхностью. Расстояние должно быть около 3 м. Кладём на водительское место груз, масса которого составляет около 75 килограммов. Рисуем на стене разметку аналогично приведённой на схеме. Поперечная ось симметрии должна быть на нулевой линии экрана. Далее необходимо покачать машину, чтобы пружины подвесок нашли своё положение.
  3. Проводим измерения расстояния от центра фар до поверхности пола. Оно соответствует величине h на стене.
  4. Устанавливаем на приборной доске регулятор электрокорректора в нулевое положение.
  5. Включаем фонари ближнего света.
  6. Регулировка выполняется для каждого фонаря отдельно. Другой в это время можно закрыть чистой материей. Винты для настройки находятся сверху блока фары — они шестигранные. Один из них отвечает за горизонтальную настройку, другой — за вертикальную.
  7. Настраиваем до тех пор, пока световые пучки на стене не станут полностью отвечать нанесённой схеме.
  8. Фонари можно считать настроенными, если верхние края левых областей световых пятен совпали с чертой 4, а вертикальные полосы 1 и 2 идут через точки Е1 и Е2 пересечения горизонтальных и наклонённых областей пучков света.

Регулировать самостоятельно или в сервисе

Регулировка фар «Форд-Фокуса 2» в сервисном центре может обойтись в 1000-2000 рублей. Однако проверка стоит намного дешевле – 200-300 рублей. Чтобы сэкономить, можно самостоятельно провести работы по настройке, а в сервисе дополнительно проверить углы головного света на специальном стенде.

Несмотря на простоту, регулировка света головной оптики – это очень важная и ответственная работа, от которой зависит безопасность не только автовладельца, но и других транспортных средств. Именно поэтому после выполнения самостоятельно настройки все-таки нужно заехать на станцию технического обслуживания и сделать экспресс-проверку.

Если у вас по какой-либо причине нет возможности отрегулировать фары в сервисном центре, то можете воспользоваться следующей методикой:

Проверьте давление в шинах и при необходимости подкачайте их;

Топливный бак должен быть заполнен по крайней мере на 3/4 или загрузите в багажное отделение груз весом 30 кг, соответствующий весу наполовину заполненного бака;

Загрузите место водителя нагрузкой, равной примерно 75 кг;

Установите перед автомобиля, по возможности, перед стеной темного цвета. Расстояние между передней частью автомобиля и стеной должно составлять точно пять метров;

Несколько раз надавите с усилием на автомобиль, чтобы сжать пружины подвески спереди и сзади, и установите переключатель угла освещения в положение «0»;

Измерьте расстояние между землей и центром обеих фар. На стене наносим линию S1 () на высоте, равной измеренной;

На 5 см ниже линии S1 прочертите на стене параллельную линию (Е). Это расстояние наклона ближнего света фар;

Определите середину автомобиля и обозначьте линией М. Обозначьте центр автомобиля точкой пересечения линий М и S1;

Измерьте расстояние между центром автомобиля и центральными точками фар. Перенесите этот размер на установочную линию Е (слева и справа) от центра автомобиля и обозначьте эти линии S2. Установочными точками для настройки фар являются точки пересечения линий Е и S2;

Если на вашем автомобиле установлены противотуманные фары, повторяем установку в описанной последовательности;

Включите зажигание и ближний свет;

Вращайте болт установки по вертикали, пока граница света и тени ближнего света с правой стороны не пересечется с установочной линией;

Вращайте болт установки по горизонтали, расположенный на внутренней стороне фары, пока излом световой картинки ближнего света точно не попадет на установочную точку (часть рассеянного света до 15% может лежать выше установочной линии);

После такой регулировки ближнего света дальний свет будет соответствовать норме.

Правильная регулировка фар на автомобиле играет очень важную роль. От этого фактора напрямую зависит качество обзора в тёмное время суток, а также в непогоду: в дождь, снег или туман. При неправильно настроенных фарах луч света создаёт завесу, которая слепит и самого водителя, и тех, кто движется навстречу. Таким образом, создаётся опасная обстановка на дороге, угрожающая безопасности водителя и проходящих рядом транспортных средств и пешеходов.

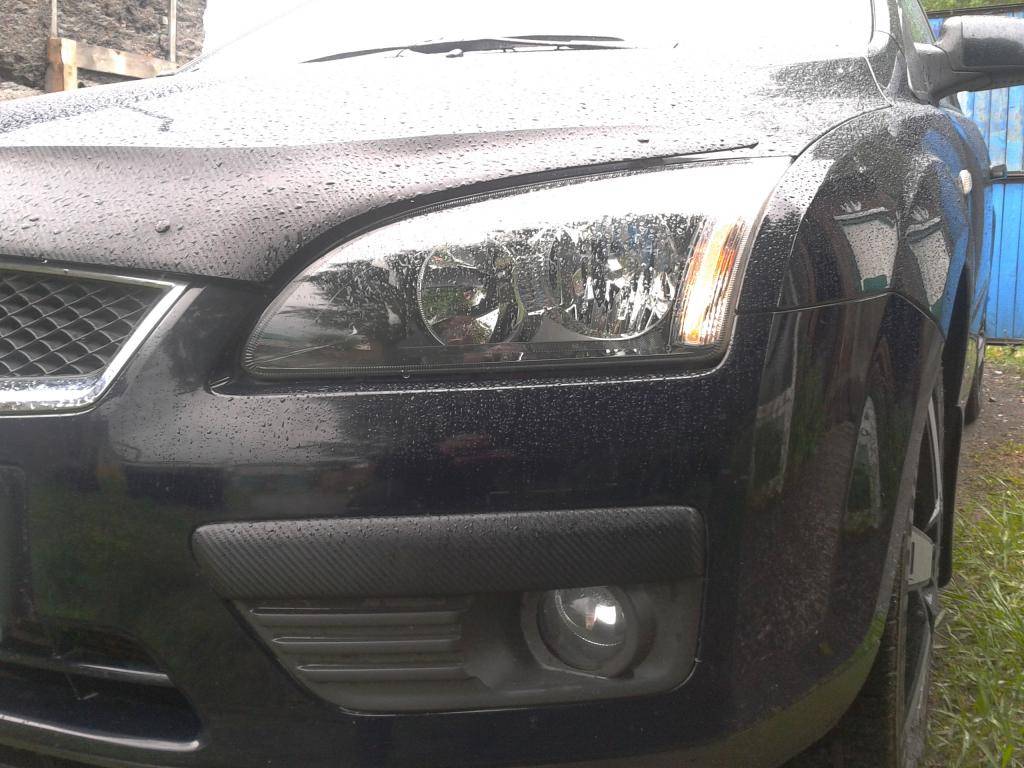

Настройка фар в автомобиле «Форд Фокус 2 Рестайлинг»

Давайте на примере «Форд Фокус 2» разберёмся, каким образом выполняется регулировка фар ближнего света для обеспечения безопасности на дороге. Это довольно несложная работа, которую можно выполнить самостоятельно. Вряд ли вам понадобится для этого больше 10–15 минут.

Итак, рассмотрим весь процесс поэтапно:

Вашему вниманию – схема расположения световых пятен при включенных фарах автомашины.

  1. Перед началом работ следует обязательно обеспечить нужное давление воздуха в шинах – это влияет на высоту фонарей над покрытием дороги.
  2. Ставим автомашину перед стеной с гладкой поверхностью. Расстояние должно быть около 3 м. Кладём на водительское место груз, масса которого составляет около 75 килограммов. Рисуем на стене разметку аналогично приведённой на схеме. Поперечная ось симметрии должна быть на нулевой линии экрана. Далее необходимо покачать машину, чтобы пружины подвесок нашли своё положение.
  3. Проводим измерения расстояния от центра фар до поверхности пола. Оно соответствует величине h на стене.
  4. Устанавливаем на приборной доске регулятор электрокорректора в нулевое положение.
  5. Включаем фонари ближнего света.
  6. Регулировка выполняется для каждого фонаря отдельно. Другой в это время можно закрыть чистой материей. Винты для настройки находятся сверху блока фары – они шестигранные. Один из них отвечает за горизонтальную настройку, другой – за вертикальную.
  7. Настраиваем до тех пор, пока световые пучки на стене не станут полностью отвечать нанесённой схеме.
  8. Фонари можно считать настроенными, если верхние края левых областей световых пятен совпали с чертой 4, а вертикальные полосы 1 и 2 идут через точки Е1 и Е2 пересечения горизонтальных и наклонённых областей пучков света.

Выводы

Правильная и своевременная регулировка фар на любом автомобиле является очень важным мероприятием, ведь от этого зависит не только ваша безопасность, но и других участников дорожного движения. Если фары отрегулированы неправильно, это значительно увеличивает риск дорожно-транспортных происшествий, так как излишне высоко идущий световой поток может ослеплять встречные транспортные средств и значительно ухудшать обзор.

Если все этапы пройдены правильно и рекомендации были соблюдены, даже новичок сможет выполнить грамотную настройку фар на своем Форд Фокус второго поколения. Вы моментально увидите положительный эффект от таких несложных действий, но после самостоятельной регулировки необходимо все же показать автомобиль специалистам на СТО, чтобы они убедились в правильности работы освещения.

Тем не менее, если вы не уверены в своих навыках и способности произвести самостоятельную настройку фар ближнего света автомобиля Ford Focus 2, лучше всего обратиться за помощью к профессионалам. СТО располагают специальным оборудованием для быстрой и эффективной настройки фонарей машины. Проведение регулировки светового потока в условиях сервисного центра не потребует внушительных денежных вложений, но зато вы будете уверены, что все работы проведут правильно и с соблюдением мер безопасности.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
