Почему не работает подогрев сидений на Нива Шевроле: схема подключения

Схема монтажного блока:

При поиске и устранении неисправностей электрики вам также может пригодиться схема монтажного блока, по которой можно без труда найти нужный контакт или определить как прозванивать тот или иной предохранитель.

Предохранители лучше проверять тестером, потому как внешне они могут выглядеть целыми, но на самом деле внутри может иметься обрыв. Чтобы не было лишних проблем, всегда нужно иметь под рукой заведомо рабочие предохранители разных номиналов.

А вы часто сталкиваетесь с проблемами электрики в Ниве Шевроле? Как обычно поступаете при поиске неисправностей? Какие решения вам приходилось применять для восстановления работоспособности приборов?

Выберете модификацию т/с для поиска обогрев сидений

• Chevrolet Niva Внедорожник закрытый 1.7 4×4 80 л.с. id12073 Двигатель: объем — 1.7 л., мощность — 80 л.с., тип — бензиновый. Привод: полный. Год выпуска: 2002-2009
• Chevrolet Niva Внедорожник закрытый 1.7 4×4 83 л.с. id11533 Двигатель: объем — 1.7 л., мощность — 83 л.с., тип — бензиновый. Привод: полный. Год выпуска: 2010-2009
• Chevrolet Niva Внедорожник закрытый 1.8 4×4 125 л.с. id12074 Двигатель: объем — 1.8 л., мощность — 125 л.с., тип — бензиновый, модель — Z 18 XE. Привод: полный. Год выпуска: 2007-2009

На следующем шаге для расширенного выбора, можно ввести Vin код автомобиля для перехода в иллюстрированные каталоги, где можно найти раскладку деталей до болтика и дубли отсутствующие в каталоге аналогов.

Предохранители:

F1 (5 А) — лампы освещения номерного знака, лампы приборной панели, контрольная лампа включения света на приборной панели, подкапотная лампа, лампа дополнительного стоп-сигнала, лампы левых габаритных огней.

Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель и сами лампы, их разъёмы и проводку.

F2 (7,5 А) — ближний свет в левой фаре. Аналогично реле К4.

F3 (10 А) — дальний свет в левой фаре, контрольная лампа включения дальнего света фар на приборной панели. Аналогично реле К5.

F4 (10 А) — резервный предохранитель.

F5 (30 А) — электрические стеклоподъемники передних дверей и их реле. Если при управлении стеклоподъёмником стекло опускается, но не поднимается (или наоборот), проверьте кнопку на двери. При опускании и поднимании разная полярность и направление вращения двигателя. Также дело может быть в механизме стеклоподъёмника.

Чтобы добраться до него, нужно снять обшивку двери. Проверьте, чтобы механизм нигде не закусывало и шестерёнки были целые, без сломанных зубьев. При наличии проблем можно заменить весь привод электростеклоподъёмника на новый.

F6 (15 А) — блок управления блокировкой дверных замков. Если у вас перестали открываться двери, одна или несколько, проверьте этот предохранитель. Дело может быть в центральном замке, блоке управления, а также самих механизмах, тягах и замках дверей. Если нет опыта, лучше обратиться в автосервис.

F7 (20 А) — звуковой сигнал и его реле, прикуриватель. Если не работает звуковой сигнал, проверьте этот предохранитель, подрулевые контакты и проводку, контакты могли окислиться, а проводка перетереться. Также проверьте сам гудок, можно его заменить на другой, например на двухтональный от Волги.

Если не работает прикуриватель, проверьте проводку и его контакты. Белый провод отвечает за подсветку, красный и чёрный идут на контакты прикуривателя.

Не вставляйте нестандартные разъёмы в прикуриватель, они могут вызвать короткое замыкание. Если разъём в прикуривателе шевелится в стороны, лучше воспользоваться разветвителем и вставлять этот разъём туда.

F8 (20 А) — элемент и реле обогрева заднего стекла (контакты).

Аналогично реле К7.

F9 (20 А) — обмотка реле обогрева заднего стекла, дополнительное реле, двигатель стеклоочистителя заднего стекла, переключатель стеклоочистителей и стеклоомывателей.

F10 (20 А) — резервный предохранитель.

F11 (5 А) — лампы правых габаритных огней.

F12 (7,5 А) — ближний свет в правой фаре, моторедукторы корректоров света фар. Аналогично реле К4.

F13 (10 А) — дальний свет в правой фаре. Аналогично реле К5.

F14 (10 А) — резервный предохранитель. F15 (20 А) — резервный предохранитель.

F16 (10 А) — прерыватель указателей поворота и аварийной сигнализации (в режиме «аварийки»). Аналогично реле К3.

F17 (7,5 А) — освещение салона, лампа индивидуальной подсветки, лампы стоп-сигналов, контрольная лампа «чек» неисправности системы управления двигателем. Если не работают стоп-сигналы, проверьте этот предохранитель, сами лампы, их разъёмы, обычно дело в плохих или окислившихся контактах. Также посмотрите работоспособность выключателя стоп-сигналов, расположенного около педали тормоза.

F18 (25 А) — электродвигатель печки и его переключатель. Если печка дует холодным воздухом, проблема может быть в заслонке горячего воздуха, тросик к которой идёт от регулятора под обшивкой недалеко от педали газа. Уровень охлаждающей жидкости должен быть в допустимых пределах.

Если печка вообще не работает и не дует, дело может быть в двигателе отопителя. Проверьте также выключатель печки и его контакты.

F19 (10 А) — прерыватель указателей поворота и аварийной сигнализации (в режиме поворотов), контрольная лампа включения габаритов в выключателе света, лампы поворотников, контрольные лампы поворотников на приборной панели, контрольная лампа дифференциала. Если не работают поворотники или «аварийка», читайте информацию про реле К3.

F20 (7,5 А) — резервный.

Не работает подогрев сидений: причины

Не трудно догадаться, что обогрев сидений осуществляется специальным нагревателем, при подаче на него питания.

И когда включается кнопка, ток проходящий через реле включает нагреватели. Для наилучшей визуализации работы устройства, на кнопке предусмотрен специальный индикатор. Если он не горит, то это будет обозначать обрыв и неработоспособность цепи, на предмет короткого замыкания.

Так выглядит переключатель в момент монтажа.

Проверка элементов цепи

Если подогрев не работает, то необходимо проверить следующее:

• Предохранитель с номиналом в 15-20 Ампер , или реле.
• Обрыв проводки , либо нагревательных элементов.
• Кнопка включения подогрева. Подобная неисправность встречается крайне редко.

Первым делом лучше всего начинать с проверки реле и предохранителей. Находятся они в монтажном блоке, а точнее в нижней его части. Проверить их необходимо путём визуального осмотра, либо заменой на заведомо исправную запчасть.

Схема подключения и монтажный блок

Нужный предохранитель расположен под F15, а реле под обозначением «K».

Далее, по проводам следует замерить сопротивление, напряжение и силу тока, если оно присутствует, то можно переходить к нагревательным элементам.

Для наилучшей визуализации работы устройства, на кнопке предусмотрен специальный индикатор. Не работает подогрев сидений Нива Шевроле: Если он не горит, то это будет обозначать обрыв и неработоспособность цепи, на предмет короткого замыкания.

Ремонт и обслуживание автомобилей, двигателей и автоматических коробок передач Ремонт кузова Chevrolet Lanos Body Chevrolet Lanos Bearing. Обладает большей жесткостью, чем тело, закрепленное на раме.

Не Работает Подогрев Сидений Шевроле Нива

Это обеспечивает высокий уровень безопасности и комфорта для води А именн Установка Северс М на Ваз с инжекторным движком Подогреватель охлаждающей воды Северс М, врезается в систему и подключается к В. Работает по принципу Охлаждающая жидкость тосол греется, и расширяясь, теснит более прохладную, обеспечивая направленную циркуляцию воды через электроподогреватель и рубаху остывания мотора.

Данная аннотация по Так выглядит переключатель в момент монтажа. Подогрев сидений шнивы Перестал работать подогрев водительского сиденья Предохранитель цел, питание на сиденье приходит.

Что делать на шевроле ниве если пропал подогрев сидений и привод зеркал?

Ремонт подогрева сидения Нива шевроле Подогрев сидения Нива—шевроле ремонт. Если подогрев не работает, то необходимо проверить следующее: Предохранитель с номиналом в Амперили реле.

Для каждого водителя комфорт при эксплуатации автомобиля играет немаловажную роль. Климат в России достаточно суров, нахождение на сидении в автомобиле долгое время, особенно в холод, занятие не из приятных.

Всем известно, как быстро охлаждается салон автомобиля в зимнее время года на открытой стоянке или в не отапливаемом гараже. Обычно в автомобиле есть система обогрева салона, но этого не всегда достаточно.

Вот почему обогреватели автомобильных сидений — это просто незаменимые аксессуары в условиях холодов. Первым делом лучше всего начинать с проверки реле и предохранителей.

Находятся они в монтажном блоке, а точнее в нижней его части. Проверить их необходимо путём визуального осмотра, либо заменой на заведомо исправную запчасть. Далее, по проводам следует замерить сопротивление, напряжение и силу тока, если оно присутствует, то можно переходить к нагревательным элементам.

Проверка нагревательного элемента на Шевроле Нива Нагревательный элемент. Они имеют раздельное исполнение, но включаются одновременно, так как включены параллельно. После нажатия соответствующей клавиши напряжение подаётся на силовое реле, которое подключает к питанию нагреватели.

О начале работы сигнализирует индикатор в клавише. Если его свечение отсутствует, следует проверить предохранитель F15 на 20 Ампер. Если он перегорел, необходимо обязательно удостовериться в отсутствии короткого замыкания.

Бывает так, но очень редко, когда выходит из строя кнопка включения. Наиболее частой неисправностью является обрыв нагревательных элементов.

Установка системы обогрева

Проверка элементов цепи Если подогрев не работает, то необходимо проверить следующее: Предохранитель с номиналом в Ампер, или реле. Обрыв проводки, либо нагревательных элементов.

Протягиваем туда конец проводки и одеваем обшивку на свое штатное место, закрепляя на скобы. Теперь переходим к задней части.

Переворачиваем ее вверх ногами и выгибаем стальные скобы. Также задираем обшивку, закрепляем туда нагревательное устройство, надеваем на место обшивку и загибаем скобы.

Аналогичная операция проводится и со вторым сидением. Сборка сидений производится в обратном порядке, но в салон их пока не ставим. Нужно демонтировать тоннель пола.

Выкручиваем все саморезы, служащие в качестве крепления, стягиваем чехлы с коробки передач и ручника, потом снимаем сами ручки.

Не Работает Подогрев Сидений Шевроле Нива

Почему нет обогрев сидений работает на поле Chevrolet: схема подключения

Если ваша машина это нива Chevrolet такой вариант как сиденья с подогревом, тогда в зимнее время года так или иначе им приходится пользоваться. Сиденье Chevrolet Niva с подогревом. но он не нагревается. посмотрел и нашел. Октавия: обогрев сидений не работает. Особенно часто используется после длительной парковки в сильные морозы. Владельцы клубов и поклонники Chevrolet Niva SEAT станут не менее плюсом. Однако может возникнуть сильный дискомфорт, когда эта система внезапно выходит из строя и просто перестает функционировать. Родные сидения с подогревом А5. Интенсивность жуков Octavia A5 1 не работает. Мы не устанавливаем обогрев сидений на Chevrolet Niva, а подогрев сидений. В этой статье мы подробно рассмотрим, почему это происходит, а также как лучше всего решить эту проблему.

нет отопительные работы сиденье: причины

Нетрудно догадаться, это отопление сиденье осуществляется специальным нагревателем, когда на него подается питание.

На Шевроле Нива два элемента расположены на каждом из двух сиденье, подключены отдельной линией, но работают при синхронном включении.

И когда кнопка включена, ток, протекающий через реле, включает нагреватели. Подогрев сидений не работает на шевроле ниве. Многие владельцы этой модели часто. Для лучшей визуализации устройства на кнопке есть специальный индикатор. Подогрев сидений не работает Шевроле Нива: фото. Если он не горит, это будет указывать на короткое замыкание на обрыв и неработающую цепь.

Так выглядит переключатель во время установки.

Сиденья с подогревом упертый

Он остановился рабочий нагрев водители сиденье Предохранитель исправен, работает от сиденье приближается.

Проверка элементов схемы

Если обогрев нет работает, затем проверьте следующее:

• Номинал предохранителя на 15-20 ампер , или реле.
• Обрыв провода , или нагревательные элементы.
• Кнопка обогрева. Подогрев сидений не работает. Казалось, он нагревается в течение длительного времени. И примерно 2-3 недели назад я перестала чувствовать тепло. Такая ошибка встречается крайне редко.

Первый шаг. начать с проверки реле и предохранителей. Они расположены в монтажном блоке, точнее в его нижней части. Проверьте их при визуальном осмотре или замене известной запчасти.

Схема подключения и монтажный блок

Требуемый предохранитель находится под F15, а реле имеет маркировку «K».

Далее на проводе должно быть измерить сопротивление, напряжение и ток, если таковые имеются, могут быть переданы на нагревательные элементы.

Проверка нагревательного элемента на Chevrolet нива

Чтобы проверить нагрев подушек, нужно найти в верхней части два разъема, которые нужно отсоединить друг от друга, и измерить их сопротивление омметром.

Последний должен возвращать значения, равные определенному значению, но не указывающий на бесконечность Если отопление окажется неисправным, разбор может потребоваться сиденье.

Проверка нагревательного элемента

Одновременно диагностируйте все провода на предмет плавления, короткого замыкания или обрыва. Подробная статья о том, почему не работает подогрев сидений Niva Chevrolet. Подогрев сидений шкода шкода октавия, фабия, рапид, а5, а обогрев не работает. Все причины учтены. Их не сложно проверить, просто включите кнопку питания и измерьте напряжение мультиметром.

Установка системы обогрева

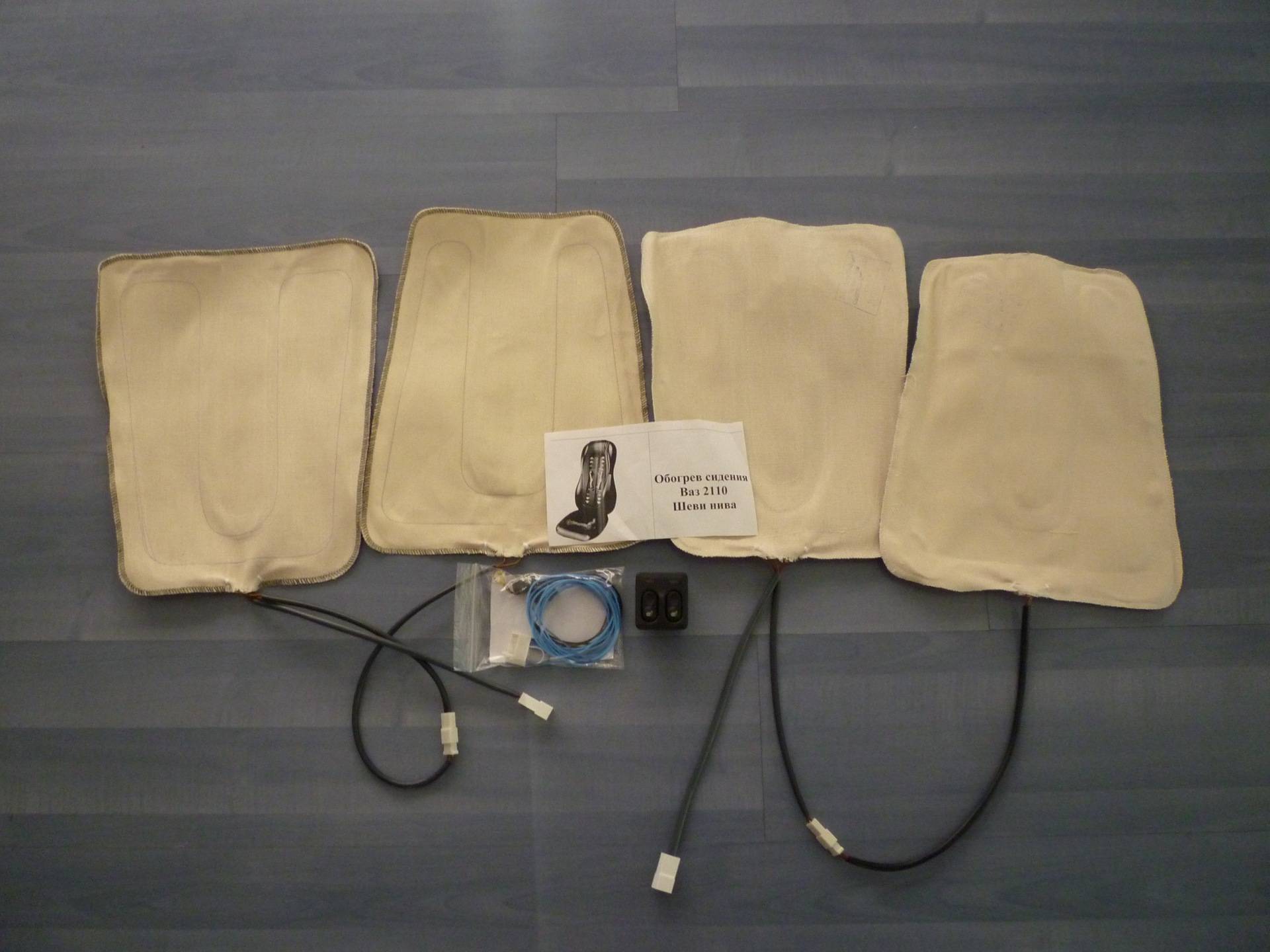

Чтобы самостоятельно установить подогрев сидений на Нива Шевроле вам понадобится следующее:

• клемма под болт М8
• провод 0.75 (0.5 метра)
• изолента
• паяльник и припой
• термоусадка и стяжки на 100-150мм (25 штук)
• дрель и сверло к ней на 8мм
• грубый напильник

В первую очередь нужно проверить работоспособность девайса. Для этого нужно подключить с помощью проводков грелку до аккумулятора. Убедившись в том, что грелка работает, нужно снять консоль. Клеммы сняты, теперь нужно наклеить на грелку шаблоны и проделать отверстия. Для ее крепления самым оптимальным местом будет ниша. Крепить грелку сзади категорически не советуется, так как вам будет неудобно просматривать режимы грелки.

Отверстия сначала нужно просверлить дрелью, а потом уже доработать напильником. При работе будьте аккуратны, дело в том, что у кнопок маленький фартук, и если перестараться, то будет дыра. Сверлить тоже нужно аккуратно, чтобы вы не поцарапали консоль.

Завершающей миссией подогрев сидений Нива Шевроле будет подключение грелки. Всего три варианта подключения:

• к прикуривателю
• к белой фишке, она размещена в районе правого сидения
• к черной фишке, она находится под водительским сидением

Все, после подключения грелки работа завершена, теперь остается протестировать результат выполненной работы. Нужно включить обогрев и если на кнопке загорится соответствующий индикатор, значит, вы правильно подсоединили все проводки. Далее нужно подождать несколько секунд после приложить руку к сидению, если температура не меняется, значит все установлено верно и поводов переживать нет. Удачи в установке!

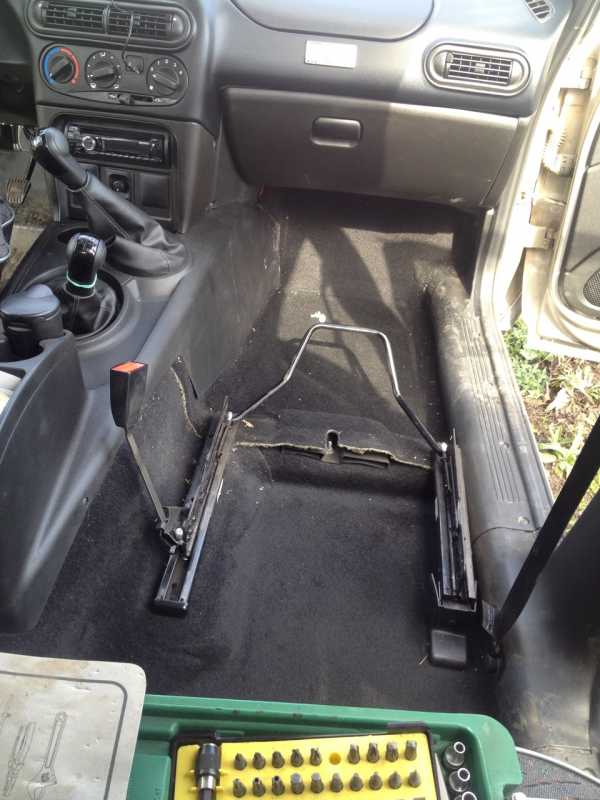

Произведем установку подогрева сидений на Шевроле Нива. сначала нужно полностью снять передние сидения. Это делается очень легко, сначала передвигаем сидение максимально вперед, затем откручиваем винт на салазках. С обратной стороны имеется саморез, выкручиваем его и удаляем пластиковую накладку.

Под ней наблюдаем гайку на 13, ее так же откручиваем. Далее передвигаем сидение до упора назад и выкручиваем передние гайки крепления, там пригодится ключ на 13. Тем самым крепления удалены, остается вытащить сидения с салона автомобиля Шевроле Нива. С одной стороны имеется пластмассовая накладка, держится она на нескольких винтах, выкручиваем их и снимаем. Приподнимаем два крючка и откидываем спинку вперед, аналогичные действия выполняются на Ваз 2108, отделяем спинку от сидушки, последнее разбираем.

На ней имеется обшивка, которая закреплена пластиковыми скобами за каркас сидения, всего их 4 штуки. Демонтируются они легко, но будет гораздо легче, если мы предварительно приготовим специальный крючок, например, из старого хомута. Отстегиваем скобы, заднюю можно не трогать, и задираем обшивку. Удаляем пленку с нагревательного элемента и закрепляем его к поролону сидения.

Нужно сделать так, чтобы проводка имела выводы с задней стороны сидения, к тоннелю пола. Протягиваем туда конец проводки и одеваем обшивку на свое штатное место, закрепляя на скобы. Теперь переходим к задней части. Переворачиваем ее вверх ногами и выгибаем стальные скобы. Также задираем обшивку, закрепляем туда нагревательное устройство, надеваем на место обшивку и загибаем скобы.

В наличии три провода, один из них плюсовой (тот, что идет после замка зажигания), второй является минусовым, третий – белого цвета, самый тонкий – подсветка кнопок. В комплекте с подогревом имеются провода, они довольно длинные, так что те, которые идут на питание, мы немного укорачиваем. В тоннеле пола Шевроле Нива вырезаем в штатном месте отверстие для блока кнопок управления подогревом.

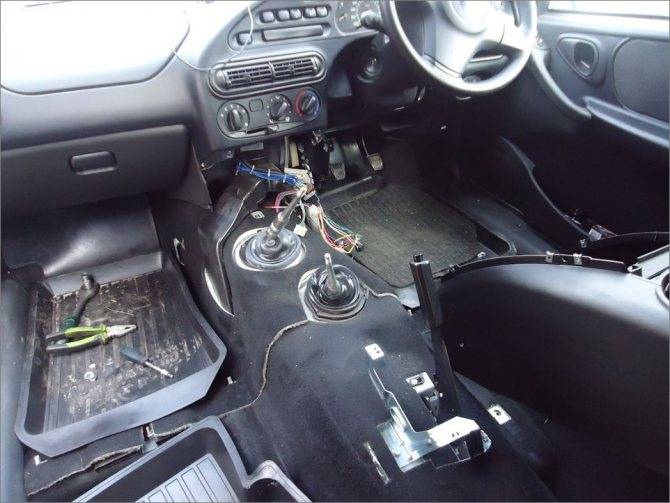

Проводка выводится к сидениям, устанавливаем на место тоннель пола, бороду, присоединяем провода от сидений с кнопками включения подогрева. Теперь включаем зажигание, проверяем работоспособность девайса. Не забываем поставить сопротивление на устройство и хорошо изолировать все соединения. Не стоит пользоваться изоляционной лентой, так как это не обеспечивает качественную защиту.

Рекомендуется применить в этом случае термоустойчивую трубку. Под воздействием высокой температуры она плотно прилегает к поверхности провода, тем самым предотвращает попаданию влаги и образованию короткого замыкания.

Chevrolet Niva Auster › Бортжурнал › Емеля УК-2. Обогрев сидений в Niva Chevrolet

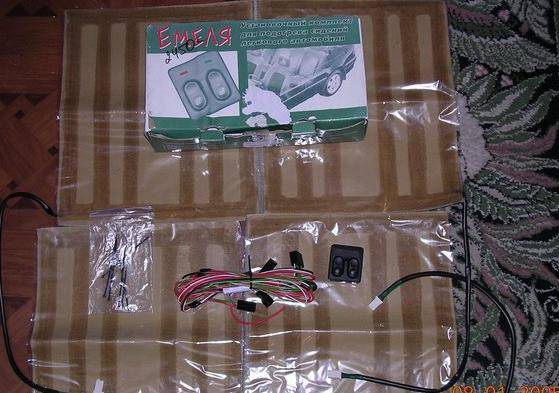

В комплекте 2 регулятора, 4 элемента, 2 комплекта жгутов подключения под ключ, расключенное 4х-контактное реле ну и мелочь в виде шаблонов/стяжек/скотча.

Многие, наверное, уже догадались в чем был промах, а если нет, то не буду раскрывать карты сейчас, в процессе установки все будет видно.

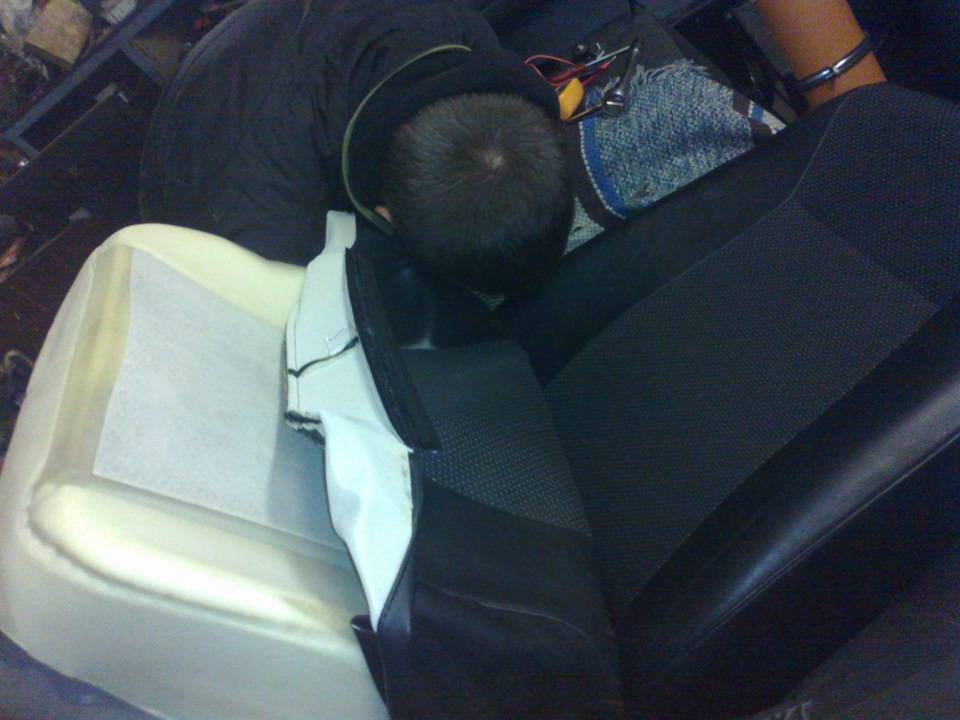

Начинаем с установки элементов обогрева. Спинка и сидушка разбираются отдельно и независимо друг от друга, поэтому разницы откуда начинать нет. Полностью чехлы снимать не нужно. На фото видно и понятно без слов.

Нагревательный элемент ложится отлично, почти в размер секции — нити на сгибы не попадают.

Уложив элемент прогреваем феном и разглаживаем всю площадь, чтоб не было заломов, края заворачиваем в швы поролона или отрезаем.

Провода можно было вывести под сидение, как сделано на многих авто, и туда же проложить проводку, но мы вывели в бок — к тоннелю.

Сидушка разбирается по замыслу легко, по факту нет. Жутко не удобное расположение всего относительно всего. Тесно, «ни руки ни ноги не лезут», чтоб снять боковые зацепы. Тем не менее они снимаются)

Элемент так же как и на спинке помещается отлично. В сидушке есть специальное отверстие для провода обогрева — это хорошо, не придется резать. Правда провод выходит снизу не очень аккуратно. Дабы не перетерся об ребро, упаковываем в гофру — так провод будет иметь свободный ход внутри гофры и не будет натяжки.

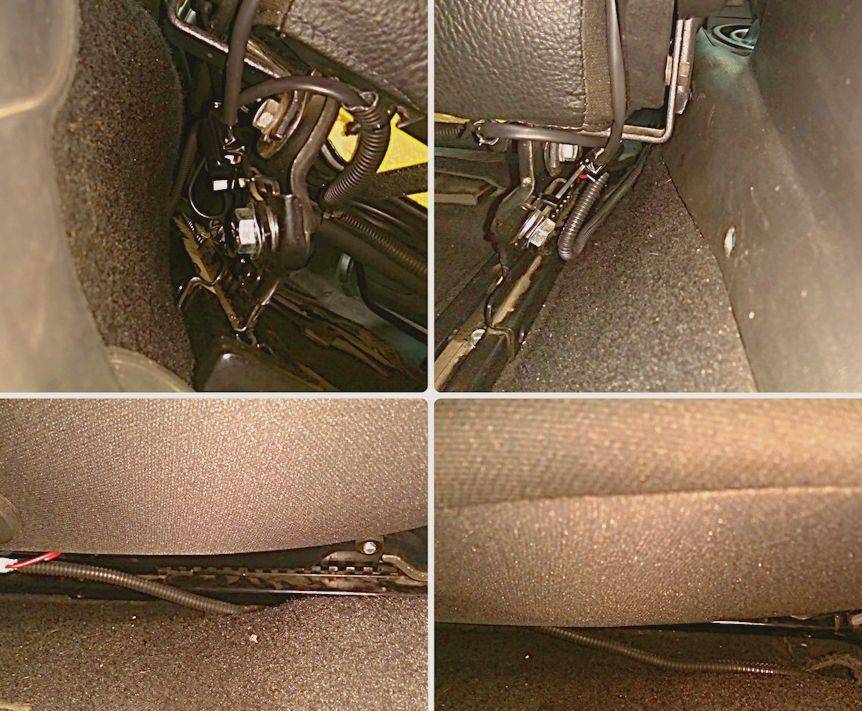

Жгуты проводки уложили под ковролином по обоим сторонам тоннеля. Фото не делал, не думаю, что вам интересен наш ковролин, проводки там не видно. А вот выходы к креслам получились как раз в заводских разрезах.

При движении кресла вперед назад, проводка не комкается, не трется и не заламывается за счет того, что находится в гофре. Она сворачивается в полукруг, а затем распрямляется. Клеммы закрепили на основании кресла.

Приступаем к монтажу регуляторов. И тут что-то пошло не так… Оказалось, что регуляторы просто некуда ставить — на тоннель они не помещаются по глубине. Рубить окно в кузове в наши планы не входило. Начались поиски места для столь «удачных» по форме регуляторов. Почти сразу было найдено крайнее решение — на место корректора фар и подсветки щитка приборов. Но как-то это все не то. Вариантов колхоза было не много, но все же. Жертвой стал регулятор боковых зеркал.

«Вы были взвешены, вы были измерены и были признаны негодными » годными

В общем регулятор зеркал было решено перенести на тоннель, а не его место установить регуляторы обогрева сидений, используя рамку регулятора зеркал — о как! Для этого был куплен новый джойстик LADA 21100-3709730-01-0

Сняли рамку, расточили, подогнали под нужный размер и залили эпоксидной смолой.

Источник

Ремонт отопителя салона

Печка в «Ниве Шевроле» считается одним из наиболее надёжных узлов автомобиля. Однако и она может иногда выйти из строя.

Замена тросика печки

Иногда не удаётся изменить положение заслонки печки. Причиной этого является обрыв тросика. Для его замены потребуется стандартный набор инструментов и налобный фонарик. Замена тросика осуществляется следующим образом.

1. Сиденье водителя отодвигается назад.
2. С панели управления заслонками снимаются ручки и откручиваются саморезы.
3. Панель демонтируется с левой стороны в месте расположения ног водителя.

Для доступа к тросику потребуется снять механизм управления отопителем

С помощью тросика изменяется поожение заслонки подачи воздуха

Замена блока управления отоплением салона

Неисправный блок управления тоже может стать причиной некорректной работы системы отопления салона. Его демонтаж, необходимый при ремонте или замене, предполагает следующий порядок действий.

1. От аккумулятора отсоединяется минусовая клемма.
2. Демонтируются все ручки с механизма управления отопителем. Для этого их нужно аккуратно потянуть на себя.

Демонтируются все ручки с механизма управления отопителем

Плоской отвёрткой снимается рычаг циркуляции воздуха

Отвёрткой поддевается и затем снимается облицовка блока

Под облицовкой отворачиваются два самореза

С блока управления снимается разъем с проводами

После демонтажа блок управления ремонтируют или меняют на новый

Замена патрубков печки

Если обнаружилась утечка ОЖ, патрубки вместе с хомутами следует заменить. Работы выполняются в следующей последовательности:

1. Из системы сливается ОЖ.
2. Выкручиваются саморезы крепления бардачка, он снимается.
3. Крестообразной отвёрткой откручивается хомут нижнего патрубка. Шланг снимается аккуратно — тосол не должен попасть на открытые участки кожи. Если возникают затруднения, патрубок следует покрутить вокруг своей оси.
4. Аналогичным образом снимается второго патрубок.
5. Устанавливаются и затягиваются хомутами новые шланги.

При утечке тосола патрубки печки меняются на новые

Видео: демонтаж патрубков печки на «Ниве Шевроле»

Замена вентилятора печки

Если вентилятор не включается или при его включении появляются посторонние шумы, то, скорее всего, неисправен электродвигатель.

Перед снятием электродвигателя печки нужно убедиться в его неисправности

Наиболее часто встречаются следующие причины его выхода из строя:

1. Отсутствие напряжение на электродвигателе из-за плохого контакта.
2. Видимые повреждения проводов электродвигателя из-за перетирания.
3. Выход из строя предохранителя вентилятора на 25 А, расположенного в блоке предохранителей под номером F18.
4. Выход из строя одного из резисторов, проявляющийся в виде отсутствия одного из режимов скоростей.
5. Отсутствие зажигания.
6. Выработка якоря и щёток электродвигателя в результате длительной непрерывной эксплуатации.

При неисправности элктродвигателя потребуется его демонтаж

Не работает подогрев сидений на Ниве Шевроле

Многим владельцам этой модели часто приходится пользоваться подогревом сидений. Особенно часто эту функцию используют в районах, где зимой температура воздуха опускается на несколько десятков градусов ниже нуля.

Даже тогда, когда машина храниться в гараже, утром холодные сидения доставляют массу неприятностей. Ещё больше проблем появляется при отказе работоспособности этой системы.

Поэтому, попробуем вместе разобраться с неисправностями.

Почему происходят отказы

Обогрев сидений осуществляется нагревателем при подаче на него напряжения питания. Его элементы располагаются в нижней и верхней части передних сидений. Они имеют раздельное исполнение, но включаются одновременно, так как включены параллельно. После нажатия соответствующей клавиши напряжение подаётся на силовое реле, которое подключает к питанию нагреватели.

О начале работы сигнализирует индикатор в клавише. Если его свечение отсутствует, следует проверить предохранитель F15 на 20 Ампер. Если он перегорел, необходимо обязательно удостовериться в отсутствии короткого замыкания. Бывает так, но очень редко, когда выходит из строя кнопка включения. Наиболее частой неисправностью является обрыв нагревательных элементов.

Что в таком случае предпринять

Обычно начинают с проверки нагревательного элемента.

Для этого нужно добраться до реле, которое находится в нижней части монтажного блока, чтобы проверить его исправность и наличие напряжения питания на выходных клеммах.

Для такой проверки нужен автомобильный тестер или другой измерительный прибор. Им можно проверить напряжение, силу тока и сопротивление. Если питание подаётся, придётся искать разъёмы подключения нагревательных элементов.

Для проверки снимают сидение с отказавшим подогревом. В его нижней части имеется два разъёма, соответственно для двух подушек.

Нужно их разъединить и омметром проверить сопротивление нагревательных элементов. Прибор должен показать его исправность. Заодно проверьте провода подключения, которые могут просто перетереться.

Если проблема в обрыве провода, его соединяют, лучше всего пайкой и надёжно изолируют.

При рабочих нагревательных элементах следует проверить подачу питания на них. Измерительные щупы прибора подключают к разъёмам, которые подают напряжение и при включенном выключателе убеждаются в его наличии. Обрыв нагревательного элемента также можно устранить, но потребуется снятие обивки сидения.

Устройство печки автомобиля «Нива Шевроле»

Автомобиль «Нива Шевроле» оснащён отопителем жидкостного типа. Он обеспечивает подачу тёплого воздуха в салон и охлаждение двигателя, перегрев которого может привести к печальным последствиям и дорогостоящему ремонту.

Без кондиционера

Система отопления «Нивы Шевроле» состоит из следующих элементов:

• вентиляционный воздуховод;
• воздуховод обогрева лобового стекла;
• промежуточный корпус;
• фильтр воздухозаборника;
• вентилятор;
• воздуховод обогрева салона;
• воздуховод обогрева ног;
• радиатор отопителя.

Интенсивность подачи горячего воздуха регулируется с помощью заслонок. Система воздуховодов распределяет поток тепла на различные участки салона: ветровое стекло, боковые стёкла, ноги, двери и пр. Кроме этого, имеется четырёхскоростной переключатель подачи воздуха.

Система отопления салона автомобиля «Нива Шевроле», где 1 — воздуховод бокового дефлектора; 2 — воздуховод ветрового стекла; 3 — промежуточный корпус; 4 — промежуточный воздуховод; 5 — корпус фильтра очистки наружного воздуха; 6 — корпус вентилятора системы отопления и вентиляции; 7 — центральный дефлектор; 8 — воздуховод обдува ног переднего пассажира; 9 — облицовка блоков управления; 10 — передний воздуховод обдува ног пассажиров заднего сиденья; 11 — задний воздуховод обдува ног пассажиров заднего сиденья; 12 — отопитель в сборе; 13 — воздуховод обдува ног водителя; 14 — боковой дефлектор

С кондиционером

Система кондиционирования позволяет регулировать температуру и влажность воздуха в салоне. Перед включением кондиционера запускается включается вентилятор отопителя, а рукоятка регулятора температуры устанавливается на минимум. Практически вся система кондиционирования расположена в подкапотном пространстве. В салон между отопителем и электромотором выведен лишь испаритель, обеспечивающий теплообмен между поступающим воздухом и хладагентом.

Схема отопителя и кондиционера, где 1 — корпус отопителя; 2 — подводящий патрубок радиатора отопителя; 3 — отводящий патрубок радиатора отопителя; 4 — корпус испарителя кондиционера; 5 — отводящий патрубок испарителя; 6 — подводящий патрубок испарителя; 7 — корпус вентилятора; 8 — трос управления заслонкой подачи внешнего воздуха

Хладагент при движении по трубкам испарителя поглощает тепло и переходит в газообразное состояние. Рёбра испарителя охлаждаются, и холодный воздух вентилятором направляется в салон и снижает температуру. Газообразный хладагент из компрессора под давлением поступает в конденсатор, охлаждается и переходит в жидкое состояние. После этого жидкость подаётся в ресивер, а из него — в редуктор испарителя, где снова переходит в газообразное состояние. Начинается новый цикл.

Соединение АКБ и стартера

В каждом автомобиля существует своя схема установки стартера. Может быть несколько вариантов доступа:

• справа;
• слева;
• со стороны радиатора;
• со стороны салона.

Часто приходится использовать подъемник или смотровую яму, чтобы добраться до этого компонента. Механизм нужен для обеспечения зацепления между шестерней и маховиком. Поэтому в области крепления кожуха сцепления устройство расположено чаще всего. Электронный вариант не исключение.

Для подключения используется всего один разъем, к которому добавляют специальную клемму. Стартер начинает работать каждый раз, как только владелец поворачивает ключ.

Лучше всего пользоваться мультиметром, чтобы обнаружить поломки в одной из таких частей автомобиля. Но определить неисправности легко и с помощью других несложных манипуляций.

В большинстве случаев ремонт стартера возможен, даже если из строя вышла такая важная часть, как обмотки. Электрооборудование авто в большинстве сулчаев подлежит полному восстановлению.

Не Работает Подогрев Сидений Шевроле Круз

Выключается подогрев сидений

Ребят нужная информация для хозяев автомобилей Шевроле, это может быть – CRUZE, AVEO либо COBALT (также неких моделей Опель). Сущность такая, что на деньках у меня стали выключаться обогревы фронтальных сидений. Симптом такой – сажусь в машину завожу, включаю нагрев сидений кнопкой, а он примерно через минуту просто вырубается …

В общем, проблема есть. Грешил на предохранители или реле, но ребята не в этом дело. Так как у меня гарантийный автомобиль, позвонил на станцию, официалам – сказали приезжать. Будут смотреть.

Оказывается, эта проблема одинакова для всех марок Chevrolet. Как сказал мастер – приемщик проявляется от самых бюджетных до дорогих моделей. Сделать самому нереально, меняются полностью подушки обивки сидений. Причем зона обогрева разделена на две составляющих, это сама спинка и подушка.

Конструкция

Строение очень простое – это нагревательная спираль, которая разделена на две зоны (спинку и саму «сидушку»). В качестве нагревателя используется провод МГТФ. На маты выкладывается элемент, на которой подается ток и он нагревается.

Нужно отметить, что в Шевроле он практически встроен в маты – приклеен к поролону. Если все работает хорошо, то он будет греть и ничего не будет выключаться. Если же где-то обрыв, то будет «вырубаться» та или иная сторона.

В моем случае — и водительская и пассажирская.

Гарантия

У меня гарантийный автомобиль, поэтому после приезда к «официалам» был вынесен вердикт, сгорели обе нижних части (водителя и пассажира).

Обогрев сидений на Шевроле Круз

Короткое видео о проделанной работе на камеру .

Именно из-за этого отключаются примерно через минуту, кнопки нагрева. Конечно же, мне все меняли по гарантии. И сейчас у меня все в порядке, но остался осадок, по словам мастеров это «ахиллесова пята» машин Chevrolet, да и Opel. Поэтому нужно знать — как ее устранить после гарантии.

Суть поломки и ремонт

Не всегда рвется сам нагревательный элемент, как сказал мастер-приемщик, иногда резко повышается сопротивление участка цепи, и элемент перестает греть. Нужно попросту сменить часть с высоким сопротивлением. Также иногда рвется нагревательный кабель – также на замену. Но если три года уже прошли — гарантия осталась позади? Что делать?

Опять же ребята есть выход. Мне подсказал это мастер – приемщик.

Можно купить этот элемент самому и установить его, все не так сложно как кажется. Подогревы для CRUZE и AVEO практически идентичные. Стоимость сейчас (с повышением курса «бакса», около 3000 рублей на одну поверхность, то есть на один элемент, если вы меняете два, то обойдется около 6000 рубликов, цена конечно зверская).

Далее отключаем аккумулятор, так как в сидении установлены подушки безопасности и при неправильном обращении могут сработать.

Снимает кресло полностью.

После этого снимаем старый мат и наклеиваем новый. После собираем все в обратном направлении.

Тем самым можно сэкономить около 1500 рублей за работу на СТО.

Бюджетный вариант ремонта

Кстати многие ремонтируют снятый подогрев, хотя это довольно сложно.

Элемент не разборный, провод проходит внутри, но если вы в руках можете держать вольтметр, то можно найти обрыв или часть с высоким сопротивлением, дальше ее локализуют (вырезают и соединяют рабочие участки), работоспособность нагрева восстанавливается. Кстати можно заменить сам нагревательный провод еще раз повторюсь – марка МГТФ. Если подобрать нужным сечением и сопротивлением, то это будет самый бюджетный вариант.

Отмечу — на форумах гуляет информация, о подборе элемента от наших ВАЗ, стоимость у них в разы меньше, а поэтому достаточно подобрать равнозначную по характеристикам и подсоединить к шлейфу Chevrolet. Если кому интересно копайте в сторону – подогрев «ЕМЕЛЯ», он также идет на матах, но стоимость на обе подушки (нижняя часть и спинка), около 800 — 1000 рублей.

На этом буду заканчивать, как видите можно сэкономить — сделать ремонт самому.
