Масло в интеркулере дизельного двигателя: причины

Основные причины поломки

Наипростейшие решения

В случае обнаружения в итеркулере масла, не нужно падать духом, ведь может нужно просто уделить несколько часов для устранения этой проблемы

Для начала требуется обратить внимание на состояние маслопровода, а он находится между турбиной картером двигателя. Найдя его, проверьте наличие изгибов, так как он должен быть прямым

При согнутой трубке создается значительное возрастание давления, и масло проникает через уплотнительные кольца, тем самым оказываясь в интеркулере. Сама трубка трубопровода, состоит из жесткого надёжного материала, но со временем может изнашиваться из-за долгого срока эксплуатации. Таким образом, при такой проблеме стоит просто выровнять трубку и установить на место.

Далее, если турбина выкидывает масло в сам интеркулер, необходимо тоже посмотреть воздухопровод, который присоединяется, он должен быть цел, без отверстий и трещин. Также это бывает из-за фильтра, который может засориться, и не будет иметь возможности пропустить достаточное количество кислорода. При всем этом в середине нагревателя, создаётся сфера разрежения, которая способствует выбрасыванию масла, и тем самым деформирует уплотнительные кольца, загрязняя интеркулер. Значит, выход тут очевиден, нужно произвести чистку фильтра, но эффективней будет его поменять, а также починить воздухопровод, если он неисправен.

Серьёзные неприятности

Бывают такие случаи, когда от таких неприятностей просто отделаться нельзя, так как само масло в интеркулере возникает вследствие нарушения работы с картером двигателя. Проблема может впоявиться в сливном маслопроводе из-за зазоров разного диаметра, а происходит это от того, что туда попадает различный мусор и образуется нагар. В основном водителя, собственноручно делающие обслуживание автомобиля с дизельным двигателем, применяют для крепежа маслопровода различные специализированные вещества, например герметики, которые при нагревании растекаются и создают внутри радиатора пробки. Значит для устранения такой неприятности необходимо, демонтировать маслопровод. Очень хорошо обработать его от мусора и грязи, но тут стоит быть аккуратным, дабы не причинить вреда основаниям трубки.

Но бывают и плохие неприятности с интеркулером. Может быть так, что само масло в картере повышается выше указанного дренажным патрубком уровня и тогда масло начинает выбрасываться в радиатор. Конечно, если вы превысили норму масло сами, это хорошо, но в случае поломки вентилятора, это будет серьёзной проблемой. Также одна из причин появления такой проблемы, вполне может быть смещение или разрушение колец в поршне, и тогда из-за этого пары будут просачиваться в картер, а само масло будет вытекать из сливной трубки. Решение этой проблемы одна, замена колец при капитальном ремонте.

Полезные советы

Опытные автомобилисты, эксплуатирующие автомобили с турбонаддувом советуют периодически проверять состояние интеркулера и очищать его от загрязнений, которые неизбежно скапливаются в ячейках – пыль, дорожная грязь, растительный мусор, остатки мелких насекомых. Это не только сохраняет эффективность теплообмена, но и является профилактической мерой предотвращения серьезных проблем.

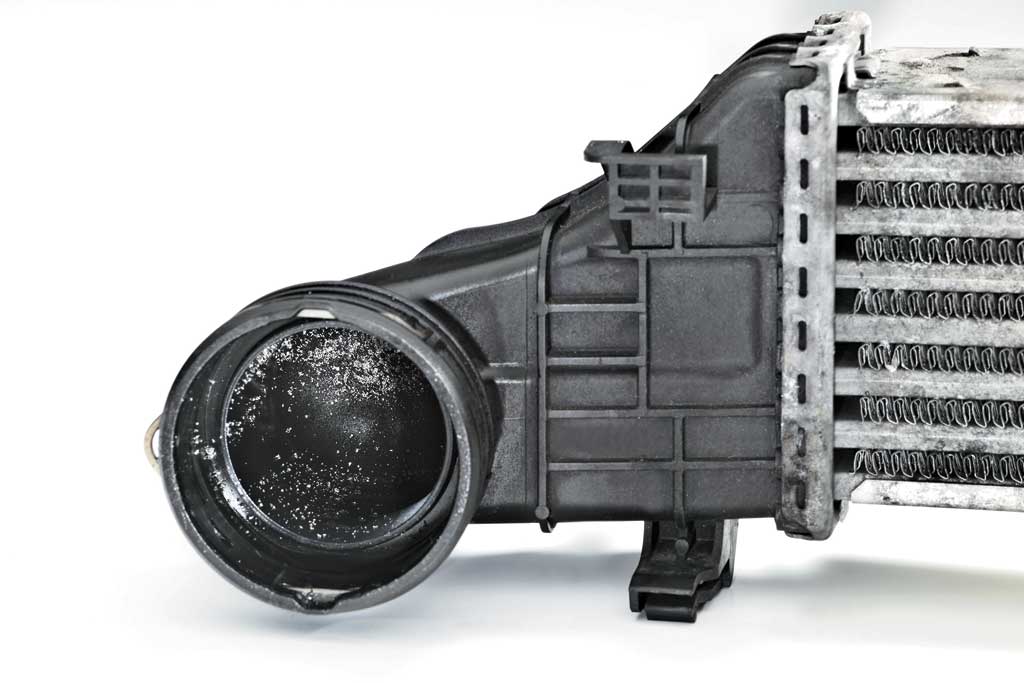

При обнаружении следов масла на патрубках или радиаторе интеркулера чаще всего свидетельствует о его неисправности. В этом случае необходимо прекратить или максимально ограничить эксплуатацию автомобиля, как можно скорее провести диагностику и устранить поломку.

Диагностика и устранение неисправности

Чтобы устранить эту неисправность необходимо провести диагностику и определить, отчего и почему в интеркулере появилось масло.

Для первичной диагностики при обнаружении масла внутри или снаружи теплообменника или на его патрубках необходимо выполнить следующие шаги:

Проверить масляный фильтр
Проверить воздушный фильтр и состояние воздухопроводов
Проверить, не происходит ли перегрева двигателя в процессе эксплуатации
Проверить состояние сальников турбины
Проверить состояния маслопроводов
Проверить уровень моторного масла в двигателе
Проверить работоспособность системы вентиляции картерных газов

Причина попадания масла в интеркулер, скорее всего, связана с объектами, перечисленными в этом списке.

Как поступать далее, чтобы устранить неисправность?

Забит масляный фильтр

При засорении масляного фильтра в системе возрастает давление, которое продавливает и разрушает сальники двигателя. Масло начинает подтекать, а турбина кидает его капли внутрь интеркулера. Фильтр в этом случае надо заменить. Однако сальники уже разрушены и их также придется менять.

Грязный воздушный фильтр

Загрязненный фильтр и загрязненный воздухопровод вызывают разряжение, из-за которого в цилиндр поступает недостаточное количество воздуха. Это приводит к переобогащению воздушно-топливной смеси и не дает двигателю работать в оптимальном режиме. Кроме того, из-за создавшейся разницы давлений в турбину, а, значит, и в интеркулер всасываются капельки масла.

Установка чистого фильтра и прочистка воздуховодов снизят течь масла и улучшает параметры работы ДВС.

Перегрев мотора

При неисправной системе охлаждения или при длительной эксплуатации в тяжелых режимах двигатель может перегреваться и закипать. В результате перегрева масло разжижается и начинает усиленно испаряться, повышая давление. Сальники турбины, особенно уже изношенные, не могут обеспечить герметизацию в таких условиях. Подтекающее масло турбина гонит в интеркулер.

В этом случае необходимо проверить состояние системы охлаждения и вентиляции картера, состояние сальников турбины.

Изгиб возвратного маслопровода турбины

Если на маслопроводе обнаружились перегибы и деформации – исправьте его геометрию.

Если этого сделать по каким-то причинам не удается или обнаружена трещина – замените неисправную запчасть.

Повышенный уровень моторного масла

При повышенном уровне масла оно поступает в маслопровод к турбине и выдавливается через сальники, откуда забрасывается в интеркулер.

Избыточное количество моторного масла нужно слить, доведя его уровень до установленных производителем значений. Однако одновременно нужно определить, почему уровень масла оказался повышенным и в случае необходимости устранить неисправность.

Нарушение системы вентиляции картерных газов

Эта неисправность приводит к созданию повышенного давления в картере. При этом масло проникает через маслопровод к турбине и продавливается через ее сальники, а затем потоком воздуха заносится в интеркулер.

В этом случае следует проверять не только систему вентиляции, но и подвергнуть диагностике поршни, ЦПГ. Для правильной диагностики и устранению неисправности в этом случае лучше обратиться к специалистам.

Как нормализовать давление?

Для нормализации давления еще при монтаже турбокомпрессора нужно, чтобы соблюдались определенные условия и выполнялись действия.

Так, нужно выяснить, в каком состоянии воздушный фильтр. Если он грязный и забитый, следует поставить новый. Также проверяют чистоту корпуса воздушного фильтра и патрубок. Далее нужно удостовериться, что корпус фильтра и его крышка герметичны. Если это не так, то внутрь турбокомпрессора очень легко может попасть пыль и мусор, что вскоре приведет к выходу агрегата из строя. Вместе с этим прочищают все патрубки, а при сборке следят, чтобы внутрь не попал мусор и посторонние частицы.

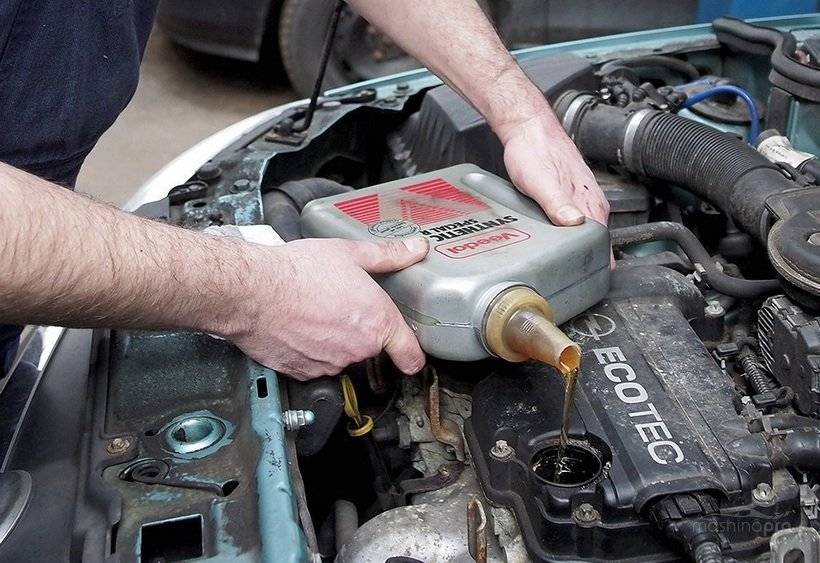

Также лучше заменить масло в моторе. Грязь, которая всегда есть в масле, обязательно осядет на поверхности подшипников и через какое-то количество времени компрессор заклинит.

Далеко не все слесаря и автолюбители знают и полностью выполняют все эти операции, в результате турбина гонит масло. Устанавливая компрессор, нужно четко изучить инструкцию. В основном все проблемы из-за износа и нарушений в процессе установки.

Промывание желудка

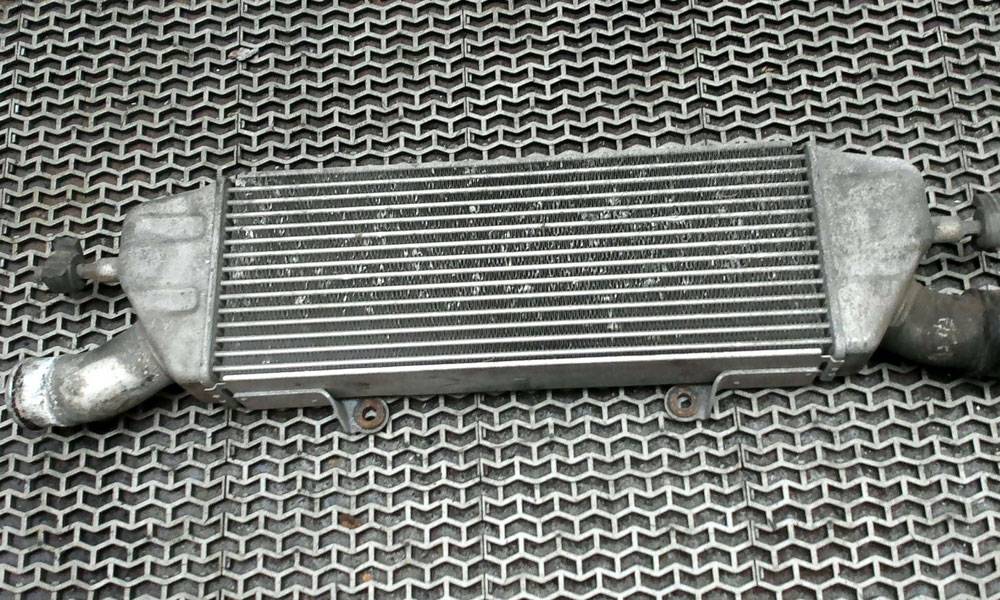

После того как причины заливания интеркулера маслом будут устранены, приступают к промывке воздушного радиатора. В отличие от радиатора охлаждения, интеркулер для промывки от масла необходимо снять, поскольку он обычно не имеет сливного отверстия. Иногда на форумах спрашивают: сливать ли масло из системы смазки двигателя?

А зачем? Если это воздушник, то он никак не пересекается с масляными магистралями. В жидкостном охладителе сливают охлаждающую жидкость. Вот аккумуляторную батарею с целью безопасности необходимо отключить.

Значительные внешние загрязнения удаляют жесткой щеткой, предварительно замочив поверхность устройства

Механические повреждения следует осторожно выправить с помощью плоской отвертки и плоскогубцев. Для внешней очистки можно использовать универсальный автомобильный очиститель Profoam 2000

Аэрозольное средство распыляют на поверхность и во все внутренние щели охлаждающих пластин. По истечении времени, указанного на упаковке (0,5 — 1 мин), растворенную грязь смывают водой. Неплохо использовать моечное устройство Karcher. При этом не следует устанавливать излишне высокое давление, чтобы не повредить ажурные соты охладителя.

Внутренность прибора промывают любыми растворами, растворяющими масло. Один из них — Profoam 1000, продающийся в пластиковых канистрах. Емкости 4 литра будет достаточно, если останется, можно использовать в другой раз.

Способ промывки: заткнуть одну горловину тряпкой, медленно (чтобы не допускать образование воздушных пробок) залить внутрь некоторый объем растворителя. Подождать до одной минуты (не более, потому что средство довольно агрессивно), после чего заткнуть второе отверстие и прополоскать внутренности. Слить образовавшуюся жижу. Операцию повторить 3 — 4 раза. В заключение тщательно промыть полости водой тем же Кэрхером и высушить устройство.

Опасность: предложенный раствор ядовит, с ним необходимо работать в резиновых перчатках и защитных очках.

Еще одно средство, используемое автолюбителями — смесь керосина, бензина и ацетона в равных долях. Залитую смесь выдерживают около суток, после чего прополаскивают радиатор и выливают содержимое. Затем 2 — 3 раза промывают бензином и в заключение прополаскивают горячей водой.

Почему турбина гонит масло в интеркулер

Механизмы турбины работают на высоких оборотах и требуют хорошей смазки. Масло поступает из системы двигателя, смазывает узлы турбины и потом сбрасывается в картер. Именно это масло при неблагоприятных обстоятельствах, и может попасть в интеркулер.

Никому из автовладельцев не хочется услышать от мастера: Турбина погнала масло. Это значит, что устройство приходит в негодность и скоро потребуется ремонт или замена. Казалось бы, виновата сама турбина. Но это не так. Скорее всего её подвели помощники, по которым поступают масло и воздух. Турбина очень сложный и капризный механизм, работающий на больших оборотах. Что бы она хорошо справлялась с обязанностями нужны чистые масло и воздух, в достаточных количествах и под оптимальным давлением

Поэтому первым делом нужно обратить внимание на маслопровод, воздуховод и воздушный фильтр

Деформация сливного маслопровода

Выяснить эту причину замасливания проще других. Достаточно осмотреть маслопровод. По нему смазка сбрасывается в картер двигателя. Если трубка пережата, деформирована или неправильно изогнута, то масло по ней плохо отходит из подшипникового узла. Оно просачивается через уплотнители в корпус турбины и нагнетается через интеркулер в цилиндры. В этом случае простая замена недорогой трубки убережёт от дорогостоящего ремонта.

Загрязнение маслопровода

Масло из турбины стекает в картер самотёком. Поэтому даже простое загрязнение трубки приводит к затруднению слива и повышению давления в узлах турбины. Причинами могут быть:

использование некачественного масла
несвоевременная замена
плохой герметик
неправильно установленные прокладки

Под воздействием температуры грязные и дешёвые масла образуют нагар на внутренней поверхности и забивают маслопровод. Плохо установленные прокладки перекрывают входные отверстия. Герметик под воздействием температуры может попасть в трубку. Поэтому нужно использовать рекомендованное автопроизводителем масло и своевременно его менять. При монтаже маслопроводов применять термо и маслостойкие герметики. Внимательно и аккуратно устанавливать прокладки под фланцы. А загрязненный маслопровод необходимо снять и промыть.

Неисправный воздуховод

Воздуховод это обычная резиновая трубка, которую можно проколоть, порвать, пережать или прожечь. Его неисправность нарушит работу турбины и вызовет появление масла в интеркулере. Обычно воздуховод легко доступен и осмотр не вызывает затруднений. Любые повреждения свидетельствуют в пользу покупки нового. Стоит он недорого и меняется легко.

Критическое загрязнение воздушного фильтра

Воздух поступающий в двигатель загрязнен пылью, абразивом, выхлопными газами и прочими вредными частицами. Вся грязь скапливается на воздушном фильтре и он успешно справляется с обязанностями до определённого времени. Засорение фильтра атмосферного ДВС ведет к потере мощности и перерасходу топлива. В турбо моторах к этим проблемам может добавиться появление масла в интеркулере.

Грязный фильтр затрудняет поступление воздуха и на входе в турбину создаётся разрежение. Разрушаются уплотнители, и масло поступает в камеру нагнетания. Турбина начинает гнать его через охладитель в цилиндры.

Турбированные двигатели потребляют много воздуха, поэтому фильтр забивается чаще обычных и требует повышенного внимания.

Полезный совет

Решая какие-то проблемы, часто путают причину и следствие. Так и с интеркулером, его замасливание — всего лишь следствие, а причин несколько, и наиболее важная — выброс смазочного масла турбиной из-за износа уплотнителей. К сожалению, износ — это естественный процесс, сопровождающий работу любого механизма, в том числе и турбины ДВС.

Наряду с этим, бывает износ из-за неправильной эксплуатации. При большой скорости вращения ротора подшипники усиленно нагреваются, поэтому для их охлаждения предусмотрена проточная система смазки под давлением, выполняющая одновременно и функцию охлаждения.

После остановки двигателя в конце поездки масляный насос прекращает подачу масла практически мгновенно, в то время как турбина на выбеге вращается еще некоторое время. При этом тепло выделяется, а охлаждения уже нет. Происходит тепловой удар, приводящий в отсутствие смазки к усиленному износу подшипников и уплотнений.

Чтобы исключить это явление, обладателям турбодвигателей рекомендуется не сразу глушить мотор, а позволить ему поработать 2 — 3 минуты на холостых оборотах, пока не снизится температура турбины. Некоторые современные машины оснащаются турботаймером, который останавливает двигатель через некоторое время после поворота ключа. Остальные владельцы могут установить это устройство самостоятельно.

Итак, чтобы поддерживать расчетный режим образования топливно-воздушной смеси на дизельных двигателях с турбонаддувом, необходимо внимательно следить за состоянием системы промежуточного охлаждения воздуха. Главной болезнью надувного дизеля является замасливание интеркулера. Поэтому при появлении первых симптомов — масляных потеков на подводящих патрубках, следует устранить причины возникших нарушений.

Попадание масла в интеркулер дизельного или бензинового ДВС является частой неисправностью, которая присуща исключительно моторам с турбонаддувом. В том случае, если моторное масло гонит в интеркулер, наблюдается снижение мощности двигателя, на различных режимах работы ДВС при нажатии на педаль газа происходят провалы. Данная проблема напрямую связана с особенностями устройства и принципом работы системы наддува посредством турбокомпрессора.

Читайте в этой статье

Основные причины попадания масла в интеркулер

Вот основные причины, по которым масло гонит в промежуточный охладитель:

неисправности системы вентиляции картерных газов;
забит масляный фильтр;
грязный воздушный фильтр;
перегрев мотора;
турбина гонит масло из-за поврежденного сальника;
изгиб возвратного маслопровода турбины.

Неисправности системы вентиляции картерных газов

Во время резкого разгона, движения по неровным дорогам, а также при работе под большой нагрузкой, давление, которое создает сгорающая топливовоздушная смесь, гораздо выше, чем обычно. Из-за этого количество газов, которые прорываются через поршневые кольца в картер, увеличивается. Если система вентиляции картера работает исправно, то эти газы проходят через интеркулер, затем поступают в цилиндры, где и сгорают вместе с топливом. Со временем эта система начинает работать все хуже. Маслоуловитель перестает справляться со своей функцией, а пружина PCV клапана теряет упругость.

Если система вентиляции работает неэффективно, то давление в картере возрастает, из-за чего вместе с газами в радиатор интеркулера гонит капельки масла. После охлаждения они скапливаются внизу интеркулера. Если масло гонит по этой причине, то вскоре избыточное давление приведет к продавливанию сальников и появляется течь.

Забитый патрубок вентиляции картерных газов

Кроме того, характеристики смазки начнут ухудшаться, турбина будет испытывать масляное голодание, появятся задиры на валу. Еще одна неприятность, к которой приведет плохая работа этой системы – падение мощности мотора и увеличение расхода топлива. Капельки масла, которые поток воздуха кидает в цилиндры, будут менять режим горения топлива.
