Маркировка шин, расшифровка

Дополнительные обозначения

К названию модели шины могут быть приписаны дополнительные литеры. Например, SUV означает ориентированность на кроссоверы и внедорожники (усиленная боковина, большая грузоподъемность), С — на коммерческий транспорт (от английского cargo, «груз»). Бывает, что покрышка сварена специально для какого-либо автоконцерна и предназначена для первичной комплектации на конвейере или продажи через его официальных дилеров. Так, у компании Continental индексы А0 и R01 зарезервированы для Audi, J — для Ягуара, N0, N1, N2 — для Porsche, M0, M01 — для Мерседеса.

Летняя резина не несет на себе какой-либо дополнительной маркировки. Литеры М+S от английских Mud, «грязь», и Snow, «снег», стоят на покрышках, которые в принципе пригодны для холодного климата, но чисто зимними не являются. На последние указывает только значок снежинки и горного пика. Надпись All season (или сокращение AS), думаем, в переводе не нуждается. На шинах топ-уровня можно встретить изображение зонта. Это указание на отличные характеристики на мокром асфальте.

Нередко на покрышке ставится информация о максимальной нагрузке и максимальном давлении открытым текстом, без иносказательных кодов и пиктограмм. Ищите словосочетания Max load и Max pressure соответственно.

Набирают популярность в мире шины с усиленной боковиной, позволяющие ехать несколько десятков километров после потери давления. Обычно пишут просто Run Flat, хотя встречаются и оригинальные обозначения. Так, концерн Continental ставит на устойчивые к проколам модели маркировку SSR.

На европейских сайтах шинных компаний указана маркировка резины по уровню шума, эффективности и экологичности. Первый обозначается цифрой от 1 (тихие) до 3 (громкие). Коэффициент сцепления с влажной дорогой и коэффициент расхода топлива — это буква от А (лучший показатель) до G (худший). В России такая классификация пока не применяется.

Цветные метки.

На шинах могут быть не только надписи и пиктограммы, но и цветные метки. Основные такие:

  • треугольник, квадрат или круг желтого цвета – самое легкое место на покрышке, как правило, возле ниппеля (совмещается с самым тяжелым местом на диске при шиномонтаже для лучшей балансировки);
  • треугольник, квадрат или круг красного цвета – это место где располагается максимальная силовая неоднородность, она есть у каждой покрышки и обусловлена технологией производства (при шиномонтаже красная метка совмещается с белой меткой на диске).

Можете встретить также белые штампы, цветные полоски, но они при эксплуатации шин не важны.

Назначение шин

Чтобы избежать сложных расшифровок и подсчётов, производители шин наносят на изделия дополнительную информацию в виде различных слов, значков и пиктограмм, обозначающих их эксплуатационные свойства. Перечислим самые распространённые из них:

Слова «Aqua», «Water», «Rain» или нарисованный зонтик – такие покрышки лучше всего подходят для езды по мокрой дороге в дождливую погоду. Как правило, такие шины предназначены для использования в плюсовом температурном режиме.

Snow», «Winter» или нарисованная снежинка – зимняя резина для езды по снежному покрытию при минусовой температуре. Шины имеют такой состав, который подразумевает лучшую упругость именно в холодное время года – в летнее время они становятся излишне мягкими и, как следствие, уязвимыми.

AW, AS, All Season, All Weather – так называемые, «всесезонки»

Их можно использовать круглый год, но важно понимать, что невозможно сделать такой состав изделия, который будет обладать идеальными качествами одновременно для минусовой и для плюсовой температуры. Смена резины под каждый сезон – это наиболее надёжное решение, хоть и более затратное.

M+S – данные буквы образованы от слов Snow (снег) и Mud (слякоть).

M&S – такие покрышки используются на бездорожье.

XL, Extra Load, Reinforced – резина используется в тяжёлых условиях и рассчитана на серьёзные нагрузки.

Что обозначает типоразмер шин

Как выбрать шины, если вы не разбираетесь в типоразмерах? Очень просто!

Вариант первый. Самый простой — позвонить специалистам Express-Шина по телефону 8 804-333-00-41 или задать вопрос (указав марку автомобиля) в одной из наших групп в соц.сетях:

Наши менеджеры помогут вам подобрать правильный размер.

Вариант второй.

Посмотреть руководство по эксплуатации для вашего авто. Там указана маркировка шин, рекомендуемых заводом изготовителем автомобиля. Обычно в руководстве указано несколько маркировок шин, в зависимости от того: • Какие диски стоят на вашем автомобиле: железные или из алюминиевого сплава (диски из алюминиевых сплавов обычно имеют больший диаметр и ширину) • Для какого сезона используется данная маркировка шины — для зимы или для лета. • Какой двигатель и какой мощности установлен на вашем автомобиле

Вариант третий

Вариант четвертый. Подойти к своей машине и прочитать надпись на боковине шины (резине).

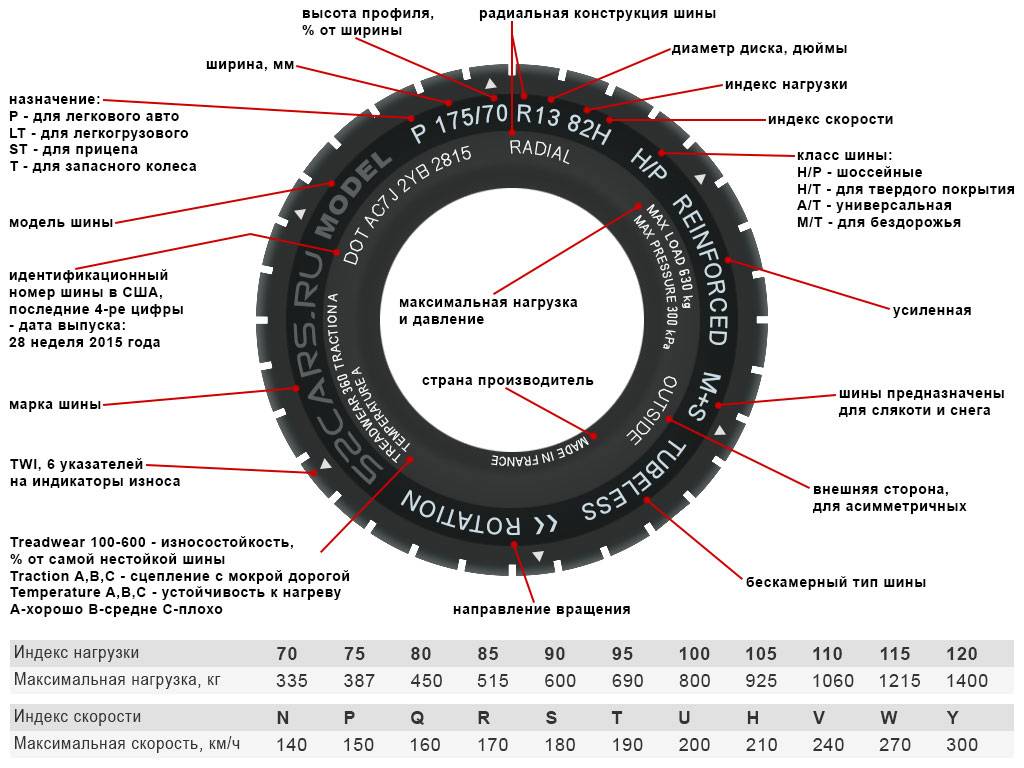

Типоразмер выглядит, для примера, вот так:

205/55 R16 94 Н XL

205 — это ширина шины в мм. 55 — Пропорциональность, т.е. отношение высоты профиля к ширине. В нашем случае оно равно 55%. Проще говоря, при одинаковой ширине, чем больше этот показатель, тем шина будет выше и наоборот. Обычно эту величину называют просто — «профиль»

Поскольку профиль шины это величина относительная, то важно учитывать при подборе резины, что если вы вместо типоразмера 205/55 R16 захотите поставить автошины с размером 215/55 R16, то увеличится не только ширина покрышки, но и высота! Что в большинстве случаев недопустимо! (за исключением случаев, когда оба этих типоразмера указаны в книжке по эксплуатации авто). Точные данные по изменению внешних размеров колеса вы можете рассчитать в специальном шинном калькуляторе

Если это соотношение не указано (например, 185/R14С), значит оно равно 80-82% и шина называется полнопрофильной. Усиленные шины с такой маркировкой обычно применяют на микроавтобусах и легких грузовичках, где очень важна большая максимальная нагрузка на колесо. R — означает автошину с радиальным кордом (по сути, сейчас почти все шины делаются именно так). Многие ошибочно полагают, что R- означает радиус шины, но это именно радиальная конструкция автошины. Бывает еще диагональная конструкция (обозначается буквой D), но в последнее время ее практически не выпускают, поскольку ее эксплуатационные характеристики заметно хуже. 16 — диаметр колеса (диска) в дюймах. (Именно диаметр, а не радиус! Это тоже распространенная ошибка). Это «посадочный» диаметр покрышки на диск, т.е. это внутренний размер шины или наружный у диска.

Н — индекс скорости шины. Чем он больше, тем с большей скоростью вы можете ездить на данной покрышке, (в нашем случае ИС — Н — до 210 км/ч). Говоря про индекс скорости автошины хочется отметить, что этим параметром производитель покрышек гарантирует нормальную работу резины при постоянном движении машины с указанной скоростью в течении нескольких часов.

Индекс скоростиJKLMNPQRSTUHVVRWYZR
Мах. Скорость (км/ч)100110120130140150160170180190200210240>210270300>240

94 — индекс нагрузки. Это уровень предельно-допустимой нагрузки на одно колесо. Для легковых автомобилей он обычно делается с запасом и при выборе шин не является решающим значением, (в нашем случае ИН — 94 — 670 кг.). Для микроавтобусов и небольших грузовиков этот параметр очень важен и его обязательно необходимо соблюдать.

Таблица индексов нагрузки шины:

Индекс нагрузки60616263646566676869
Мах. Нагрузка (в кг.)250257265272280290300307315325
Индекс нагрузки70717273747576777879
Мах. Нагрузка (в кг.)335345355365375387400412426437
Индекс нагрузки80818283848586878889
Мах. Нагрузка (в кг.)450462475487500515530545560580
Индекс нагрузки90919293949596979899
Мах. Нагрузка (в кг.)600615630650670690710730750775
Индекс нагрузки100101102103104105106107108109
Мах. Нагрузка (в кг.)80082585087590092595097510001030
Индекс нагрузки110111112113114115116117118119
Мах. Нагрузка (в кг.)1060109011201150118012151250128513201360
Индекс нагрузки120121122123124125126127128129
Мах. Нагрузка (в кг.)1400145015001550160016501700175018001850

Внимание! Индекс нагрузки в таблице указывается на одно колесо автомобиля. Для подсчета максимально допустимого веса машины нужно умножить максимальный вес нагрузки одного колеса на количество колес (например, у легкового авто нужно умножать на 4)

Общие рекомендации при покупке зимней резины

Осуществляя подготовку автотранспортного средства к зиме, с особой тщательностью нужно подойти к подбору покрышек. Ведь от того, насколько точно они будут подобраны, зависит, сможет ли водитель нормально перемещаться, будет ли обеспечен достойный уровень безопасности. Для того, чтобы сориентироваться было не так сложно, ознакомьтесь с основными критериями.

Компания-изготовитель шин (покрышек)

Покупка автопокрышек, подготовленных молодой, непопулярной компанией, несомненно, потребует менее существенных финансовых вложений. Но, к сожалению, вероятность приобретения бракованных, подготовленных из некачественного сырья шин существенно возрастает. Поэтому мастера рекомендуют ориентироваться на организации, которые продолжительное время работают в этом направлении. Ведь их изделия успели протестировать многие автовладельцы.

Самые популярные производители:

Основные параметры шин (покрышек)

Перед приобретением определитесь, где именно вы будете ездить, насколько качественное там дорожное покрытие (если оно есть). Исходя из этого, вы сможете понять, стоит ли покупать резину с шипами или же можно обойтись стандартными моделями. К примеру, если вы практически постоянно перемещаетесь только по городу, то шины с шипами приобретать бессмысленно.

Обязательно интересуйтесь сертификатами качества, иной документацией. В ней прописываются данные, касающиеся качества используемого для подготовки покрышек сырья. Помимо этого, в них указывается и то, какой допустимый температурный уровень для тех, иных моделей. Так вам будет проще сориентироваться.

Монтаж шин (покрышек)

Учтите, что насколько бы качественные покрышки для зимы вами ни были выбраны, без качественного, грамотно выполненного монтажа вам попросту не обойтись. Желательно заблаговременно подобрать мастерскую, шиномонтаж, где специалисты смогут не только провести монтаж, но и выполнить балансировку колес.

Для того, чтобы проблем в дальнейшем не было, перед началом сотрудничества проверяйте наличие разрешительной документации, уровень оснащенности, компетентность работников. Поинтересуйтесь, предоставляются ли определенные гарантии на проведенную работу.

Эксплуатационный срок (шин) покрышек

Укомплектовав автотранспорт качественной зимней резиной, периодически проводите ее проверку. Обязательно отслеживайте уровень давления, производите осмотр. Учитывайте и срок, установленный производителями. Желательно выполнять замену шин, как только он закончится. Это снизит вероятность создания аварийной ситуации. Ведь эксплуатация изношенных покрышек может привести к серьезному ухудшению маневренности.

Как узнать дату изготовления (шин) шины?

Дата производства покрышки наряду с другой дополнительной информацией указана на боку шины (покрышки). Дата включена в состав число-буквенного идентификационного кода шины (покрышки), данное значение было разработано Министерством Транспортных дел США ( сокращенно DOT). Данную норму отслеживания даты производства автомобильной резины приняли производители по всему миру, в виду ее универсальности и простоты.

В код DOT включены три группы основных характеристик из четырех буквенно-числовых символов.

  • Два первых кода обозначают производителя покрышки и завод на котором она была изготовлена;
  • Третье обозначение отвечает за — дату выпуска шины:
  •  Две первые цифры указывают на неделю в которую покрышка была производен;
  •  Две последние цифры указывают на год производства.

Год выпуска

Обязательно следует смотреть на эту информацию. На каждой шине всегда имеются обозначения даты выпуска. На шине можно увидеть месяц и год, когда покрышка произведена. Это позволяет приобрести резину с нормальным сроком эксплуатации. Эти данные можно увидеть в надписи, помещенной в овал. Всего там четыре цифры. Два первых числа обозначают номер недели, отсчитываемый с начала года. Две последующие именно год. Предположим у нас шина с маркировкой 1018. Исходя из этого можно узнать, что покрышка произведена в 2018 году на десятой неделе, то есть в начале марта.

Часто на шинах, произведенных в США возможно увидеть дополнительные индексы. Разберем, что это такое.

  • Индекс температуры (Temperature A, B, C). Демонстрирует насколько покрышка противостоит высоким температурам. Смотрят на сохранение основных свойств. Самым лучшим вариантом считают индекс – A.
  • Ожидаемый пробег (Treadwear). Показывает длительность возможного пробега. В индексе минимальное значение 100, это примерно 48 тысяч километров. Чем значительнее число, тем лучше. Рассчитывается индекс исходя из стандартов США.
  • Индекс торможения (Traction А, В, С). Показывает возможности торможения. Также лучшим считается A.

Размеры шин

Этот параметр тоже является важным. Сложно описывать все без примера, поэтому стоит описать все, исходя из определенных данных. Предположим, что на покрышке указано: 195/70 R14 88 T M+S, где:

  • 195 – это ширина профиля (мм);
  • 70 – это высота покрышки по отношению к высоте профиля шины;
  • R – использование радиального корда (сегодня практически все покрышки производится с ним);
  • 14 – диаметр диска;
  • 88 – индекс максимальной нагрузки, который в данном случае эквивалентен 560 кг;
  • T – индекс скорости шины;
  • M+S – указание сезонности, что будет рассмотрено далее.

То есть, буква R не означает радиус, как ошибочно думают некоторые водители. Вместо нее еще может стоять буква D, которая обозначает диагональное строение покрышки. Но его практически не используют сегодня. Требуется выбирать подходящий размер покрышки, смотря на маркировку.

летние шины

Как определить направление шины Dunlop

Автомобильные шины являются важной, и неотъемлемой частью автомобиля, и только в том случае, если выбрать действительно правильные шины, можно обеспечить реальную безопасность вождения, чувство комфорта, и настоящей уверенности на дороге в любое время года и при любых погодных условиях

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Настоящее качество продукта отражается на управляемости, сцеплением с трассой во время управления транспортным средством

Если подойти к выбору автомобильных шин, то реально снизить нагрузку на основные агрегаты авто, и возможно, уменьшиться расход топлива

Настоящее качество продукта отражается на управляемости, сцеплением с трассой во время управления транспортным средством. Если подойти к выбору автомобильных шин, то реально снизить нагрузку на основные агрегаты авто, и возможно, уменьшиться расход топлива.

В своей основной массе, шины производятся из специальной смеси сортов резины нескольких видов, кордовой ткани, которые выступают в роли основного каркаса

Подбирая автомобильные шины стоит обратить внимание на следующие аспекты:

  1. Цена;
  2. Типовой размер автошин;
  3. Рисунок протектора;
  4. Бренд.

Дополнительная маркировка шин

Кроме перечисленных выше параметров на боковине покрышки часто можно встретить ряд других обозначений, несколько усложняющих расшифровку маркировки.

Например, три или четыре цифры в овале обозначают неделю и год выпуска шины. Некоторые производители включают дату изготовления в индивидуальный (серийный) номер покрышки:

  • Шины, изготовленные до 2000-го года, имеют трехзначную дату выпуска: (159), что означает 15-я неделя 1999 года.
  • После 2000-го года применяется четырехзначная нумерация: (0501) – 5 неделя 2001 года.

Некоторые шины могут иметь специфические маркировки, гласящие о том, что их можно устанавливать только на передние или задние колеса:

  • Буква «F», а также надписи «Front Wheel Only» или «Front Wheel».
  • Надпись «Rear Wheel» означает, что эта покрышка устанавливается на заднее колесо.
  • Надпись «Rotation» или фигурная стрелка говорит о направлении вращения шины.

На покрышках с симметричным рисунком подобные обозначения отсутствуют, следовательно, их разрешается устанавливать любой стороной.

Производитель также стремится подчеркнуть, что его изделия отличаются высоким качеством, размещая на покрышках маркировку типа «TREAD: 2 PL- RAYON: 2 PL-STEEL». Эта надпись обозначает, что брекет шины изготовлен из двух слоев вискозного и двух слоев металлического корда. Обозначение «SIDEWALL 2 PL-RAYON» гласит о количестве слоев и материале каркаса.

Не меньше внимания уделяют производители шин и вопросам безопасности. Именно поэтому маркировка может «рассказать» о проведенных испытаниях и о допуске к эксплуатации данных покрышек на территории отдельной страны:

  • Если эксплуатация шины разрешена на территории США, то маркировка DOT свидетельствует о соответствующем допуске Department оf Transportation (Транспортный Департамент США).
  • Если испытания проводились по нормативам №75 ЕЭК ООН, то на шине должна быть маркировка ЕСЕ R75. В обозначении Е1 75R 005-4163 указана страна, где проводились испытания (Е1 – испытано в Германии) и серийный номер (4163). 005 – это номер официального утверждения.

Дополнительно указанная информация

На всех разновидностях покрышках можно увидеть и другую информацию, по которой можно узнать о качественных характеристиках. Часто там встречаются следующие пометки.

  • Показывает бескамерную покрышку.
  • TUBE TYPE (ТТ, на германских покрышках пишут Mit Schlauch). В подобном случае обязательно требуется камера
  • Норма по слойности. Метка на легковой шине 4PR (как правило) или 6PR, говорит о 4 или 6 слоев.
  • Страна-производитель. Указывают не только завод, но и страну, в которой он находится.
  • Наружная/внутренняя сторона. Используется на ассиметричной шине, с внешней стороны обязательно пишется слово OUTSIDE (Side Facing Out), изнутри — INSIDE (Side Facing Inwards).
  • Left/Right. В первом случае автопокрышка может монтироваться на левую сторону автомобиля, если используется второе обозначение, значит строго на правую.
  • Направление для вращения указывается словом Rotation и стрелкой, демонстрирующий направление движения колеса, учитывается вращение вперед.
  • Дополнительно усиленная несколькими слоями покрышка.
  • Корд произведенный из металла по всей шине. Без подобной пометки используется корд текстильный.
  • All Steel. Корд выполненный из металла применен в брекере и каркасе.
  • DOT X0. Стандарт качества для США, в нашем случае подогнанный к покрышкам.
  • Plies: tread. Из чего производятся слои протектора
  • Из чего сделаны слои боковушки.
  • DA/Secunda (штамп). Есть мелкие дефекты не мешающие эксплуатации.
  • Green X/Reduces CO Резина слабо сопротивляющаяся качению, обеспечивает снижение топливного расхода, и уменьшения выброса вредных веществ и в частности СО2. Иногда называют экологическими или «зелеными шинами».
  • Ненаправленный протектор.
  • Резина, применяемая на малых скоростях.
  • SAG. Для бездорожья.
  • Резина для кроссоверов и внедорожников.
  • Можно дополнительно нарезать протектор.
  • Восстановленная резина.
  • Нельзя шиповать.
  • Возможна ошиповка.
  • Шипованная резина.
  • ГОСТ или ТУ. Российские производители пишут номер ГОСТа или ТУ, которые применялись для создания конкретных автошин.

Тип резины: камерная и бескамерная

https://www.youtube.com/watch?v=upload

Производители автошин гарантируют нормальную работу шин не менее 5 лет, при условии того, что шина до этого времени не износилась.

Однако на практике качественные покрышки могут прослужить гораздо дольше, оставаясь при этом эластичными и сохраняя свои основные эксплуатационные характеристики.

Старение резины зависит как от качества самих шин, так и от того, в каких условиях эксплуатировались (или хранились) эти колеса.

Из шин с годами постепенно выходят химические вещества, которые придают эластичность резине. Мы это можем ощущать в виде запаха, который излучают практически все новые резинотехнические изделия. Состаренные покрышки становятся более твердыми и менее эластичными.

Именно поэтому, хранить летние или зимние шины лучше имея специальные полиэтиленовые пакеты для колес, которые не дают солнечным лучам напрямую попадать на резину, а также пакеты препятствуют прямому контакту шины с атмосферой.

При правильном хранении качественные покрышки могут оставаться эластичными до 7–10 лет!

Внешне старение автошины можно увидеть на боковине покрышки, где постепенно начинают появляться мелкие трещинки, которые с каждым годом становятся более глубокими. Кроме того, сам цвет покрышки начинает меняться и становится более «белесым», вместо изначального — черного.

Если на ваших колесах вы увидели эти характерные следы старения резины, значит, их пора менять несмотря на то, что протектор может быть еще не очень сильно изношен.

Часто покупатели задают вопрос: стоит ли покупать новые шины, если дата выпуска у них стоит более двух или трех лет назад?

Все зависит от условий хранения и изначального качества автошины. На складах новые шины хранятся в разных условиях, и если соблюдены температурные условия и влажность воздуха, то новые шины могут храниться очень долго, практически не теряя своих характеристик.

Очень много зависит еще от фирмы производителя покрышки и, соответственно, качества самой резины. Ведущие шинные компании тратят огромные деньги на исследования в этом направлении и добавляют в состав резины специальные «антистарители», состав которых держится в строжайшем секрете.

Покупая хорошие шины, скажем Michelin, Goodyear, или Nokian, вы покупаете очень качественные автошины, которые при правильной эксплуатации прослужат вам гораздо больше гарантийного срока — 5 лет (при условии, что они не сотрутся у вас раньше из-за большого пробега).

При прочих равных условиях старайтесь покупать более «свежие» автошины, это гарантия того, что условия хранения шин не нарушались в течении долгого времени.

Однако не стоит уделять уж слишком много внимания возрасту шин при покупке, особенно если он меньше двух лет.

Максимальная скорость (км/ч)Индекс скорости
120L
130М
140N
150Р
160Q
170R
180S
190Т
200U
210Н
240V
270W
300Y
Больше 300Z

Маркировка говорит о том, какую наибольшую скорость можно развивать на тех или иных шинах. Она имеет вид латинских букв и указывается на борту резины.

Современные покрышки в основном бескамерного типа, но на дорогах все еще можно встретить варианты с камерами, преимуществом которых является их невысокая стоимость (от 12 долларов) (цена актуальна на 22.10.18).

  • Бескамерные обозначаются как TL (Tubeless). Они сохраняют воздух внутри за счет плотного прилегания края резины к ободу и специального эластичного слоя.
  • Камерные маркируются буквами TT (TubeType). Они состоят из двух частей: покрышки и внутренней камеры из тонкой резины, которая держит воздух.

Типоразмеры и конструкция шины

  • ширина профиля;
  • высота колеса от обода до наружного края. Указывается в процентном соотношении к ширине шины;
  • буква R означает конструкцию корда (а не радиус колеса как думают многие автолюбители), в данном случае радиальная, идущая от борта к борту. Когда нити корда расположены под углом, один слой в одну сторону, а второй в другую, данный тип конструкции называется диагональным и имеет обозначение D. Диагонально-опоясывающая конструкция имеет индекс B. Отсутствие букв говорит о том, что перед вами шина с диагональным кордом;
  • Посадочный диаметр, считается от одного внутреннего края покрышки до другого. Так же соответствует размеру обода диска.

Как еще производитель маркирует шины?

Производители стараются отличаться друг от друга. Они постоянно предлагают некоторые новинки, которые благоприятно отражаются на качественных характеристиках шин. Все это позволяет продлить срок х эксплуатации, обеспечить более надежное сцепление с дорогой и так далее. Таким образом, есть несколько дополнительных обозначений на боковой части покрышек. Вот некоторые из них:

Treadwear показывает индекс износостойкости. Может быть от 100 до 500 единиц. Чем выше значение, тем более износостойким изделие является

При этом важно учитывать еще стиль езды, состояние дорог. Погодные условия и многое другое

Неправильное применение шин влечет к ускорению их износа.
Temperature. Бывает A, B и C, где A – лучший показатель. Эта величина показывает термостойкость материала на высокой скорости. Это особенно важно при движении летом в зной, так как уровень температуры дорожного полотна значительно выше, чем температура воздуха на улице.
MaxPressure – это максимальный показатель давления внутри шины. Он может обозначаться в килопаскалях (кПа) или барах.
Reinforced – наличие ряда вспомогательных элементов или дополнительных слоев для усиления покрышки и повышения ее качества и износостойкости.
F/Frontwheel означает, что необходимо устанавливать покрышки на переднюю ось. Rear wheel обозначает возможность использования покрышек на задней оси.
Материал, из которого изготовлена шина. Это указывается не всегда, только для того, чтобы указать определенные конкурентные преимущества. Например, 2 Polyster Cord + 2 Steel Cord означает, что здесь используется 2 корда из полиэстера и столько же из стали.
Extra Load говорит о повышенном индексе нагрузки на шину, но производители злоупотребляют этой маркировкой. Лучше покупать покрышки с 20% запасом.
Light/Right говорит о том, что покрышку надо устанавливать на левую или правую сторону соответственно.
MFS (Dunlop Maximum Flange Shield). Это специальная система защиты обода борта. Технология запатентованная компанией Dunlop. Позволяет защитить материал от трения об поребрик и тротуар. Суть в том, что применяется дополнительный резиновый профиль по окружности, который является буферной зоной.
Outside/Inside – это обозначения для ассиметричной установки шин. Первые применяются снаружи, другие внутри. Важно не перепутать.
PR (Ply Rating) показывает защиту каркаса и количество используемых слоев. Чем он выше, тем лучше. Чаще всего можно встретить 4PR. Реже встречается обозначение 6PR.
Rotation – модели, где рисунок протектора имеет направление. Его нельзя путать, иначе не получится добиться нужного сцепления с дорогой.
SST – самонесущие шины, с которыми можно продолжать езду без прокола и при повышенной нагрузке.
Studless/Studable – не подлежит/подлежит ошиповке.
TWI – знак, который помогает понять, насколько сильно протектор стерся в процессе эксплуатации шины.
ZP – специальное обозначение шин Michelin, которое обозначает нулевое давление. То есть, при проколе можно еще проехать до 80 км.

Также существует несколько принятых в Европе и Юго-Восточной Азии экологических маркировок. Но они не являются необходимыми в России. Поэтому производители, ориентированные на российский рынок, не наносят эту информацию на боковую часть покрышки.

насос автомобильный

Маркировка шин и расшифровка их обозначений

Маркировка на шине

Обозначения на шинах отмечаются производителем на ее боковой части. При этом маркировка присутствует на всех покрышках. А соответствует она международному стандарту, являющемуся общепринятым. На шинах применяются следующие надписи:

  • данные о производителе;
  • размерность и ;
  • индекс скорости и индекс нагрузки шин;
  • дополнительные сведения.

Рассмотрим маркировку шин для легковых автомобилей и их расшифровку на примере каждого параметра.

Данные о производителе

На шине обязательно должны присутствовать сведения о стране изготовления, фирме-производителе или названии бренда, дата производства, а также название модели.

Размерность шин и их конструкция

Обозначение размерности шины

Размерность на резине может быть обозначена таким образом: 195/65 R15, где:

  • 195- ширина профиля, выражающаяся в миллиметрах;
  • 65 – высота профиля, указываемая в процентах относительно ширины профиля шины;
  • 15- диаметр обода, выражающийся в дюймах и измеряющийся от одного внутреннего края покрышки до другого;
  • R- буква обозначающая тип конструкции шины, в данном случае радиальная.

Радиальная конструкция характеризуется тем, что нити корда идут от борта к борту. В случае расположения последних под углом, т.е. когда один слой нитей идет в одну сторону, а другой – в противоположную, конструкция будет иметь диагональный тип. Обозначается этот тип буквой D или вообще не имеет никакого обозначения. Буква B говорит о диагонально-опоясывающей конструкции.

Индекс скорости и индекс нагрузки шин

Индекс скорости шин указывается латинскими буквами и обозначает максимальную скорость, которую сможет выдержать шина. В таблице приведены значения индексов, соответствующие той или иной скорости.

Индекс скоростиМаксимальная скорость
J100 км/ч
K110 км/ч
L120 км/ч
M130 км/ч
N140 км/ч
P150 км/ч
Q160 км/ч
R170 км/ч
S180 км/ч
T190 км/ч
U200 км/ч
H210 км/ч
V240 км/ч
VR>210 км/ч
W270 км/ч
Y300 км/ч
ZR>240 км/ч

Индекс нагрузки шин обозначается цифрами, каждая из которых имеет свое числовое значение. Чем оно выше, тем большую нагрузку может выдержать шина. Индекс нагрузки шин следует умножать на 4, так как нагрузка указывается только для одной шины автомобиля. Расшифровка маркировки шин по этому показателю представлена индексами в пределах значений от 60 до 129. Максимальная нагрузка в этом диапазоне колеблется от 250 до 1850 кг.

Дополнительные сведения

Индикатор аквапланирования

Существуют и другие показатели, которые указывают на ту или иную характеристику шины и могут наноситься не на все шины. К ним относятся:

  1. Маркировка камерной и бескамерной шины. Обозначается соответственно TT и TL.
  2. Обозначение сторон, на которые устанавливаются покрышки. Если есть строгое правило установки шин только на правую или левую сторону, то на них наносятся обозначения Right и Left соответственно. Для шин с ассиметричным рисунком протектора применяются надписи Outside и Inside. В первом случае боковину нужно установить с наружной стороны, а во втором – она устанавливается внутрь.
  3. Маркировка для всесезонных и зимних шин. Если на шинах имеются обозначения в виде «M+S» или «M&S», то они предназначены для эксплуатации в зимний период или в условиях грязи. Всесезонная резина маркируется как “All Season”. Рисунок снежинки говорит об ограничении эксплуатации шин только зимой.
  4. Интересно обозначается дата выпуска – тремя цифрами, которые означают номер недели (первая цифра) и год выпуска.
  5. Термостойкость автомобильной шины на больших скоростях определяется тремя классами: А, В и С – от высокого до низкого значения. Способность торможения шины на мокрой дороге обозначается как “Traction” и также имеет три класса. А степень сцепления на дороге имеет 4 класса: от наилучшего до худшего.
  6. Индикатор аквапланирования – еще один любопытный показатель, обозначающийся на протекторе значком зонтика или капли. Шины с таким рисунком предназначены для передвижения в дождливую погоду. А индикатор показывает, до какой остаточной глубины протектора шина не потеряет контакт с дорогой в связи с возникновением между ними прослойки воды.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
