Маркировка дисков: расшифровка обозначений и параметры дисков для автомобиля

Ширина и радиальность диска

Наиболее важная для владельцев авто характеристика — ширина и радиальность автодиска. Данная маркировка выполнена в виде цифро-буквенного кода, к примеру 6Jx15. Как она расшифровывается?

«6» — указывает на ширину обода диска, она измеряется в дюймах. Зная это значение, можно выбрать автошины правильного размера. Следует также изучить табличку отклонений размеров, потому что покрышки могут быть немного больше или меньше указанного значения, разница должна составлять ±1 см.
«J» — данное обозначение в маркировке указывает на форму кромки обода диска. От этого показателя зависит посадочная зона для покрышки и тип кромок. Другое название этого параметра − «форма закраины», она обозначается следующими буквами: J, JJ, JK, B, K и т. п. Но на новых машинах чаще всего можно увидеть именно первую букву.
Буква «х» — данная маркировка ставится на всех литых дисках либо «штамповках», указывает на то, что изделие неразборное. В некоторых ситуациях не получается демонтировать твердую шину, например на грузовой машине. Тогда диски используются разборные. В этом случае маркировка будет другая: «-».
Следующее обозначение «15» — это диаметр автодиска, измеряется в дюймах, или его радиальность, которая должна быть точно такой же, как аналогичный параметр шины. Некоторые владельцы авто ошибочно полагают, что радиальность и радиус − это одно и то же, на самом деле это разные понятия. Чаще всего встречаются следующие значения радиальности дисков автомобиля: 12–21 дюйм, не учитывая закраины.

Если вы отправляетесь за покупкой новых колес, недостаточно просто знать, что означает маркировка на дисках автомобиля. Необходимо изучить специальный каталог либо найти в сети Internet, какие параметры ширины и радиальности колеса допустимо использовать на вашей машине.

С чего начинается процесс расшифровки шин?

Пришло время остановиться на практической части – рассмотрим все на конкретном примере. Уже упоминалось, что на боковой части находится специальный код, возьмем, к примеру «180/75 R13 85S». Первое значение показывает ширину профиля шины, в этом случае она равна 180 мм. Следующее число после дроби характеризует отношение высоты и ширины, измеряемое в процентах. Следует отметить, что чем меньше это значение, тем шина шире, а следовательно, транспортное средство будет более «приземистым».

Авто с низкой посадкой хорошо ведут себя на ровных и сухих покрытиях. Поэтому если в вашем регионе часто выпадают осадки, или же дороги далеки от идеала, то лучше не гнаться за модой. Приобретать резину шире, чем предусмотрено заводом-изготовителем, нежелательно еще и потому, что возможный угол выворота колес у вас станет куда меньше, ведь вы начнете цеплять арки.

Далее, производя расшифровку маркировки шин, можно узнать информацию о типе каркаса и посадочном диаметре. Так, R – радиальный, B (bias belt) – диагонально-опоясанный, если обозначение отсутствует либо нанесена буква D, то каркас диагонального типа. Конструкции последних двух видов схожи, только на bias belt имеется брекер (подушечный слой). Монтажный размер обода – 13 дюймов, если необходимо перевести в сантиметры, то это значение умножают на 2,54.

Затем идут индексы нагрузки и скорости. Число показывает максимально допустимый вес, который может воздействовать на одно колесо, выраженный в килограммах, а последняя буква – предельную скорость. В интернете можно найти специальные таблицы и с их помощью перевести индекс в реальное значение. Например, в нашем случае число «85» свидетельствует, что на одно колесо не должна воздействовать масса более 515 кг. При этом стоит отметить, что разбег этих значений невероятно велик, первому в таблице ИН «71» соответствует 345 кг, а последнему «191» – 10900 кг. В маркировке шин грузовых автомобилей разбег ИН составляет от 50 (190 кг) до 169 (5800 кг).

С индексом скорости все намного проще, поэтому остановимся на его обозначениях более подробно. Каждому буквенному символу соответствует значение максимальной скорости, которое может развивать транспортное средство: L – 120, M – 130, N – 140, P – 150, Q – 160, R – 170, S – 180, T – 190, U – 200, H – 210, V – 240, W – 270, Y – 300, Z – свыше 240 км/ч. Этот параметр имеет огромное значение в обеспечении нашей безопасности, и превышать указанную скорость категорически запрещается, ведь неизвестно, как могут повести себя шины в подобной ситуации, и вполне возможно, что поплатиться придется своей жизнью.

Как различить типы покрышек?

Автомобильная резина делится на летнюю, зимнюю и всесезонную. Все они имеют различный тип рисунка протектора. На зимних покрышках он грубее, а борозды более глубокие и четко выражены. Кроме того, встречаются и шипованные образцы, которые отлично зарекомендовали себя при передвижении по обледеневшему покрытию.

Однако, это не единственные отличия. Разнится еще и материал. Ведь температура окружающей среды значительно изменяется. Летом она может быть более +30 °С, а вот в зимний сезон в некоторых регионах достигает -30 °С. И, понятное дело, что одна и та же резина не сможет сохранить свои свойства на протяжении года. Поэтому зимние покрышки производятся из более мягкого материала, который не будет затвердевать во время морозов. Как же они поведут себя, когда за окном плюсовая температура? Правильно, станут еще более мягкими и износятся в разы быстрее, что приведет к дополнительным расходам.

Материал летних шин, напротив, при минусовой температуре затвердеет, ухудшится сцепление с дорогой, а это может послужить причиной аварии. Считается, что всесезонные покрышки можно использовать круглогодично, но подобное мнение весьма спорно. Ведь оптимальный температурный режим для их эксплуатации – от -5 до +10 °С, что встречается далеко не во всех регионах. Так что разумнее отдавать предпочтение сезонной продукции.

Итак, что же собой представляет шифр на покрышках, и какое значение он имеет? В нем зашифрована вся информация, начиная от марки и типа и заканчивая размерами с допустимыми значениями нагрузки, скорости и т. д. Торговая марка или же бренд включает в себя логотип компании, исходя из которого мы можем узнать страну-производителя. Название модели содержит более узкие конструкционные сведения. А типоразмер – это код, состоящий из букв и цифр, именно им следует руководствоваться, совершая покупку. Все эти обозначения наносятся на боковой стороне резины.

https://youtube.com/watch?v=JxbRshrHAAU

Определяем разболтовку

Самой простой процедурой является установление первого показателя. Считаем количество болтов на заводском диске – и он перед вами. Несколько труднее придется со вторым, тут уже понадобятся измерения, формулы и вычисления, для успешности которых придется достать штангенциркуль. Общая формула элементарна:

А = В х const

, гдеА – расстояние между соседними болтами (измеряется от наружной стенки одного до аналогичной стенки другого плюс диаметр самого отверстия для крепежа),В – искомая величина, а const зависит от количества болтов. Для 3-х она составляет 1,155; для 4-х – 1,414; для 5 – 1, 701.

Ширина и радиальность диска

Маркировка литых дисков, как правило, представляет собой приведённые ниже показатели.

Главный параметр, на который обращают внимание все автолюбители, – это ширина и радиальность изделия, фиксируемые в виде цифрового и буквенного кода, например, 6J x 15, что означает следующие размерные показатели:

Первая цифра – 6 – это ширина обода колеса в дюймах. Именно по этому параметру подбирается размерность покрышки. В соответствии с таблицей об отклонениях размеров резина может быть больше или меньше данного параметра, но не более чем на 10 мм.
Буква J – показатель формы кромки обода колеса, в соответствии с которым определяется посадочная зона для резины, а также тип её кромок. Данная характеристика называется формой закраины и, за исключением J, может также быть JJ, JK, B, K и т. д., однако для современных легковых авто первый пример наиболее популярен.
Строчная буква «х» – это единое обозначение дисков, а именно всех цельнолитых или штампованных изделий, то есть она характеризует их неразборность. Так, во многих случаях, когда невозможно произвести демонтаж покрышки из-за слишком массивного материала, особенно на грузовиках, то диск производится в разборном варианте. Если колесо состоит из нескольких частей, символ «х» заменяется на «-».
Последний показатель, в случае примера – число «15», обозначает диаметр изделия в дюймах, либо его радиальность, которая должна быть идентична такому же показателю на шине. Многие автолюбители неверно называют эту величину радиусом, однако это совсем не так. Наиболее ходовые параметры радиальности диска – от 12 до 21 дюйма, этот размер принимается без учёта закраин диска.

Расшифровка размерности диска
Важно!
Выбирая колёсный диск, автолюбитель всегда может ознакомиться в каталоге или в интернете со всеми допустимыми показателями ширины и радиальности на своё авто

Параметры штампованных дисков и расшифровка их меток

В маркировочном коде, независимо от метода производства, указывается вся техническая информация о размерах каждого элемента. Для легковых автомобилей проставляется код по типу: 7.5Jx16Н2.4×98ЕТ45d54.1. Код очень просто расшифровать, зная, какие параметры в него заложены.

Расшифровка маркировки дисков

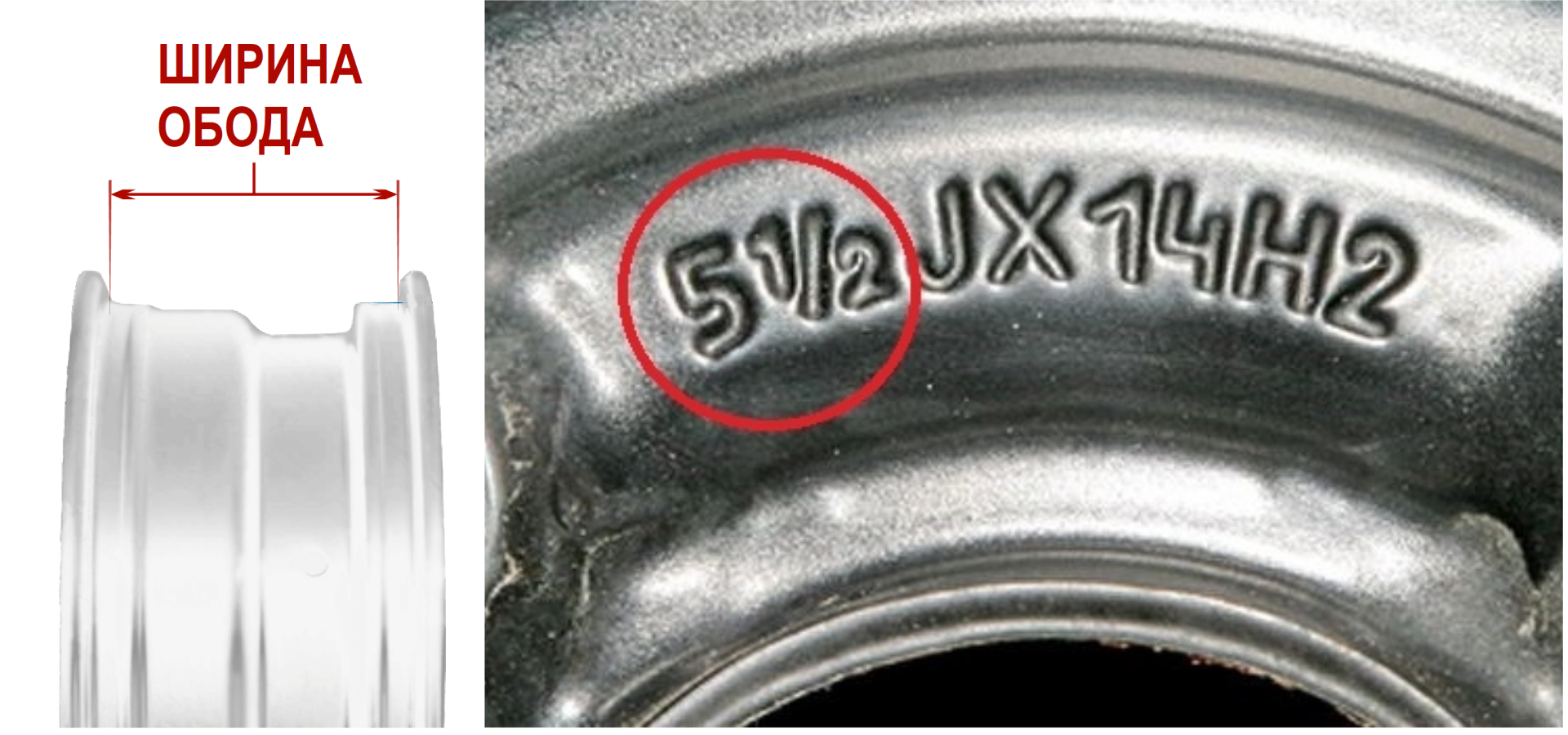

Ширина обода

Параметр указан самым первым числом в маркировке — 7.5. Он определяет ширину между внешним и внутренним ободом. Информация полезна для использования низкопрофильной и высокопрофильной шины. Этот маркер важен при выборе покрышки по ширине. Шины со значением не выше числа 7,5 могут быть как с низким, так и с высоким профилем.

Ширина обода диска

Тип кромки

Буква J определяет тип или форму обода. Информация важна при выборе покрышек. В случае несоответствия, резина может выскочить с места на повороте или при сильной нагрузке.

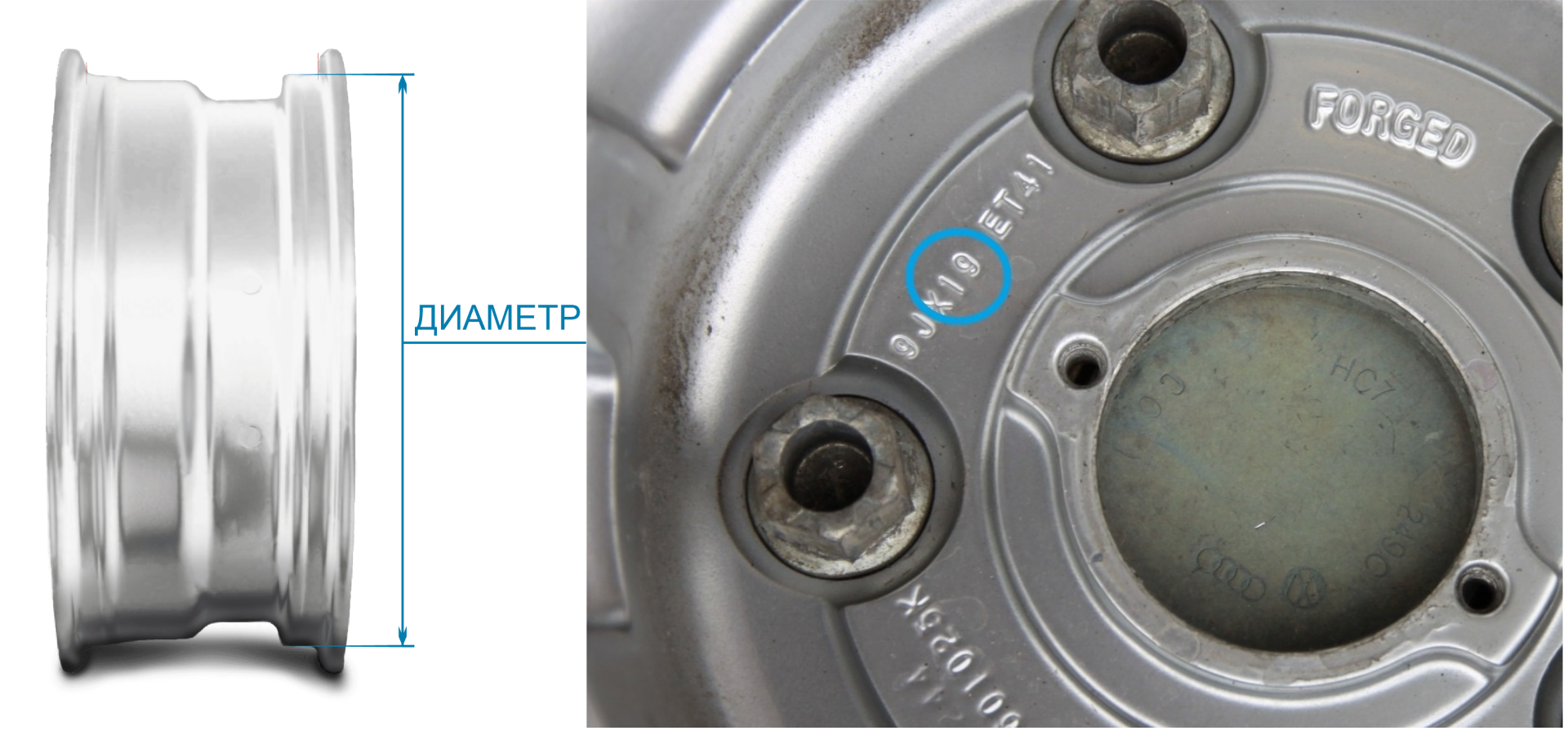

Монтажный диаметр

Параметр обозначает общий диаметр. В соответствии с ним выбирается резина автомобильных колес. Диаметры от 13 до 17 дюймов предназначаются для легковых машин. От 17 до 22 — для внедорожников. Выше 22 дюймов — для большегрузных и более тяжелых авто.

Монтажный диаметр диска

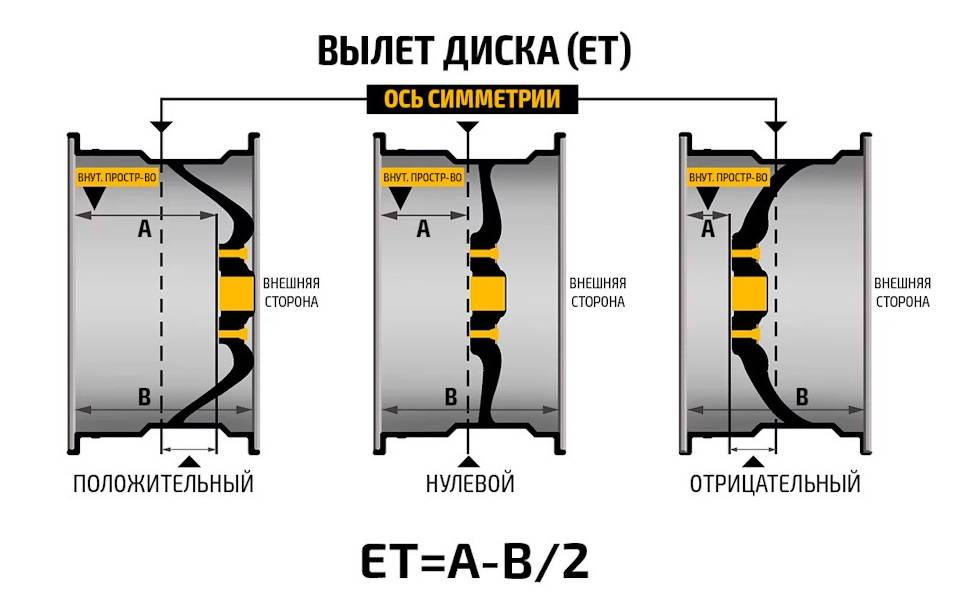

Вылет диска

Это значение указывается как ET. Оно обозначает ширину места соприкосновения с плоскостью ступицы. Может указываться как OFFSET, DEPORT. За основу вычисления берется разница между плоскостями и величиной плоскости соприкосновения со ступицей.

Существует 3 вида вылетов:

Положительный вылет. Обозначает расстояние в миллиметрах от центра автомобиля. Диск имеет выступающую поверхность в месте соприкосновения со ступицей. Маркируется как ЕТ45.
Отрицательный вылет — наличие вогнутой поверхности соприкосновения со ступицей. Колесо ближе к центру автомобиля. Обозначается ЕТ-45.
Нулевой вылет — абсолютно ровная поверхность. Колесо равноудалено от центра машины. Обозначается ЕТ0

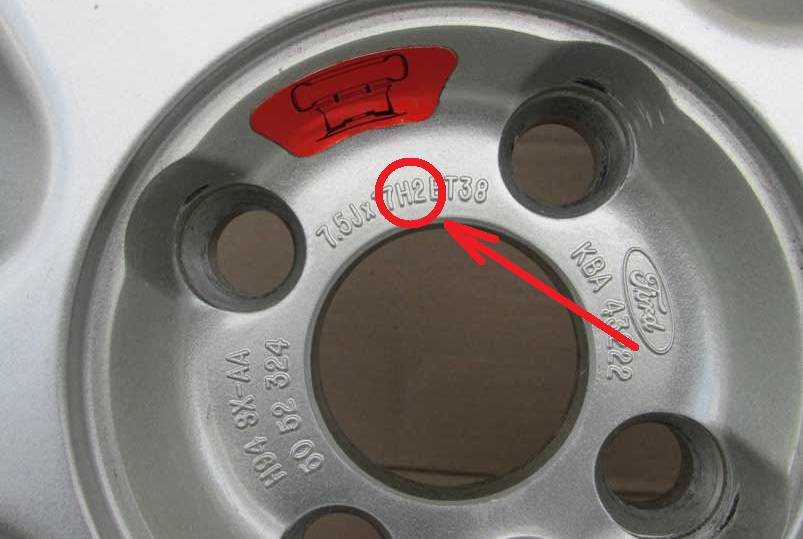

Кольцевые выступы

Разметка указывает на количество хампов или подкатов. В приведенном примере — Н2. 2 хампа, что позволяет использовать бескамерную резину. В случае одного хампа, маркировка будет иметь в обозначении только символ Н. Колеса с Н2 более надежные и распространенные.

Обозначение кольцевых выступов на маркировке

Кольцевые выступы могут иметь следующие обозначения:

FH — выступ плоского типа;
AH — подкат ассиметричного типа;
CH — комбинированный тип;
SL — нет подкатов.

Шины тоже имеют выступы на ободе. Тип кольцевого выступа на покрышке и диске должен быть одинаковым, иначе обод шины будет выскакивать.

Разъёмность обода

Параметр обозначает конструкционный тип. Буквой Х помечаются неразборные диски. Символ «-» означает разъемный диск со снимающимся ободом. Такие в основном устанавливают на большегрузные автомобили для упрощения снятия покрышки.

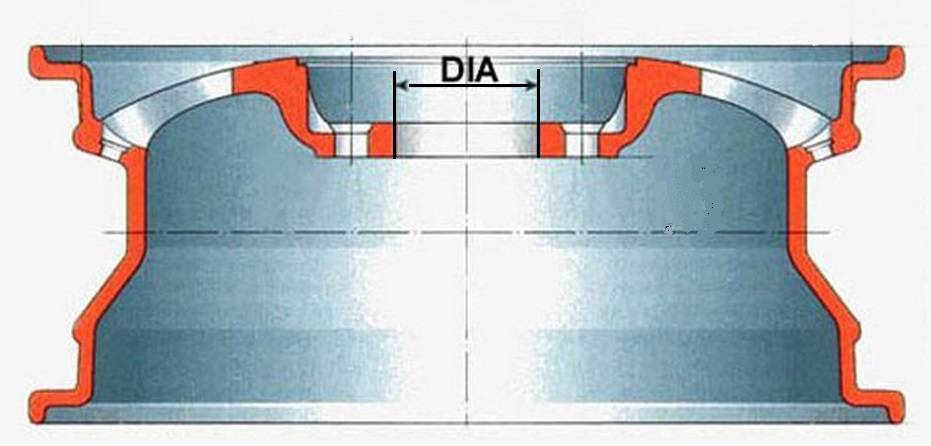

DIA диска

Клеймо указывает на диаметр ступичного отверстия. Диск с меньшим значением не подойдет, а для больших значений придется установить переходник — кольцо из алюминия или пластмассы. Устанавливается с целью центровки колесного диска со ступицей.

DIA диска

PCD диска

Это диаметра круга по центру отверстий для крепежа. Полное соответствие диаметра позволяет отцентровать колесо на ступице, затянуть все болты крепления.

PCD диска

Ширина и радиальность диска

«6» — указывает на ширину обода диска, она измеряется в дюймах. Зная это значение, можно выбрать автошины правильного размера. Следует также изучить табличку отклонений размеров, потому что покрышки могут быть немного больше или меньше указанного значения, разница должна составлять ±1 см.
«J» — данное обозначение в маркировке указывает на форму кромки обода диска. От этого показателя зависит посадочная зона для покрышки и тип кромок. Другое название этого параметра − «форма закраины», она обозначается следующими буквами: J, JJ, JK, B, K и т. п. Но на новых машинах чаще всего можно увидеть именно первую букву.
Буква «х» — данная маркировка ставится на всех литых дисках либо «штамповках», указывает на то, что изделие неразборное. В некоторых ситуациях не получается демонтировать твердую шину, например на грузовой машине. Тогда диски используются разборные. В этом случае маркировка будет другая: «-».
Следующее обозначение «15» — это диаметр автодиска, измеряется в дюймах, или его радиальность, которая должна быть точно такой же, как аналогичный параметр шины. Некоторые владельцы авто ошибочно полагают, что радиальность и радиус − это одно и то же, на самом деле это разные понятия. Чаще всего встречаются следующие значения радиальности дисков автомобиля: 12–21 дюйм, не учитывая закраины.

Таблица максимальной нагрузки

Индекс	Вес	Индекс	Вес	Индекс	Вес	Индекс	Вес	Индекс	Вес
62	265	75	387	88	560	101	825	114	1180
63	272	76	400	89	580	102	850	115	1215
64	280	77	412	90	600	103	875	116	1250
65	290	78	425	91	615	104	900	117	1285
66	300	79	437	92	630	105	925	118	1320
67	307	80	450	93	650	106	950	119	1360
68	315	81	462	94	670	107	975	120	1400
69	325	82	475	95	690	108	1000	121	1450
70	335	83	478	96	710	109	1030	122	1500
71	345	84	500	97	730	110	1060	123	1550
72	355	85	515	98	750	111	1090	124	1600
73	365	86	530	99	775	112	1120	125	1650
74	375	87	545	100	800	113	1150	126	1700

Это параметр отвечает за грузоподъемность шины. Индекс нагрузки шин выражается числом и расположен на участке перед показателем скорости.

Как расшифровать информацию на диске

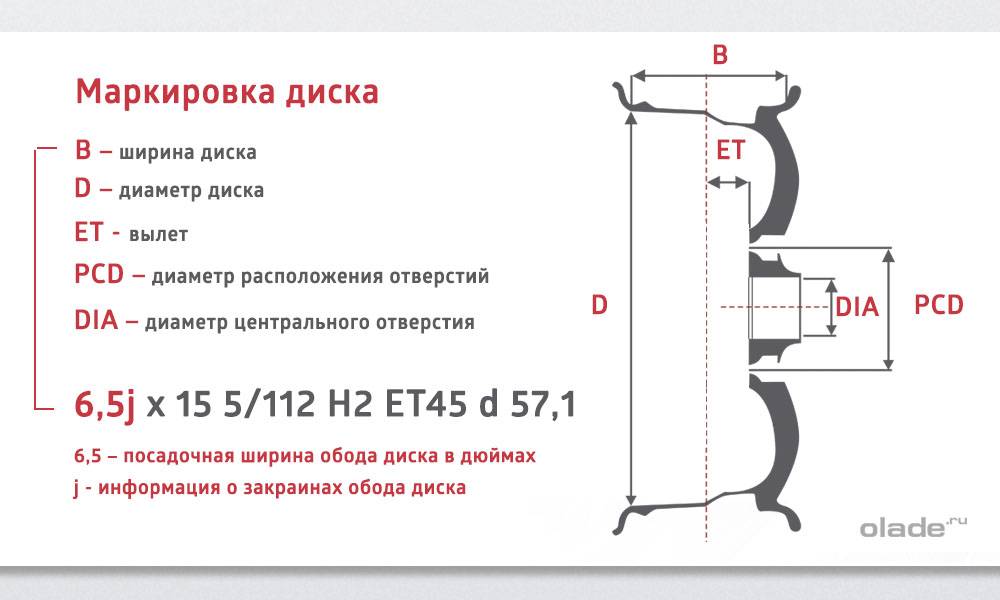

Как правило, маркировка автомобильных дисков (литых или нет — неважно) выглядит приблизительно так:

Маркировка колесных дисков

На первый взгляд, эта формула выглядит непонятно. Однако разобраться в ней довольно легко, особенно если рядом есть таблица значений всех параметров. Расшифровка не займет много времени, если знать соответствующие обозначения (для литых и обычных дисков они одинаковы). Итак, маркировка содержит следующие обозначения:

показатель посадочной ширины обода автодисков (в вышеприведенной формуле обозначен числом 7,5). Обозначение дано в дюймах, так что для быстрого преобразования в миллиметры число нужно умножить на 25,4. Следует отметить, что этот параметр непосредственно связан с шириной самой покрышки. Она может быть успешно монтирована, если ширина детали находится в определенном диапазоне. Лучше всего, если ширина шины находится примерно в середине данного промежутка. Выяснить предельно допустимую ширину автодисков для нужной покрышки можно в том случае, когда под рукой есть соответствующая таблица. Тогда нужно просто найти в ней соответствующее типоразмерное значение.

https://youtube.com/watch?v=dTVPAYWyfvg

Определение размера диска для автомобиля

характеристики подсоединения автодиска к ступице – в вышеприведенной формуле обозначены числами 5/115;
в формуле обозначено числом 5 – число отверстий, в которые вставляются монтажные болтовые крепления во время установки диска;
диаметр окружности, по которой расположены отверстия, описанные в предыдущем пункте (в вышеприведенной формуле обозначено числом 115). Стоит также учитывать, что периодически эта информация наносится на диск обособленно

При выборе деталей очень важно не прогадать в этом параметре (тут вам поможет соответствующая таблица), ведь стандартов размещения креплений существует множество, и некоторые — практически не отличаются между собой. К примеру, радиусы дисков для легковых автомобилей «Ягуар» и БМВ отличаются десятыми долями миллиметра. Однако это вовсе не значит, что диски одного автомобиля можно установить на другой

Однако это вовсе не значит, что диски одного автомобиля можно установить на другой

Дело в том, что, помимо существенных отличий в радиусе самих крепежных гнезд, производители транспортных средств всегда уделяют особое внимание принципу посадки колеса на ступицу транспортного средства

Расшифровка маркировки колесных дисков

Если диаметр размещения отверстий для креплений не соответствует тому, который выдает таблица, затянуть нормально крепежные болты (а значит, правильно центрировать обод относительно ступицы) не получится. Это может спровоцировать открепление колеса во время езды;

информацию о структурных особенностях поверхности обода автодиска, а также углублений в нем (в вышеприведенной формуле обозначена буквой Н). Выступы и углубления на ободах автодиска предназначены для тех шин, которые не имеют камеры и обеспечивают нормальную установку покрышки на диск. Также существуют такие категории шин, которые требуют нестандартных параметров автодиска, однако их выявить довольно просто, если под рукой есть таблица параметров (если ее нет – лучше узнать об этом непосредственно у реализатора). Во всех остальных случаях вникать в этот показатель слишком уж сильно не стоит;

вылет диска (в вышеприведенной формуле обозначен показателем ЕТ45). Данный параметр характеризует расположение плоскости соприкосновения автодиска и ступицы, а также ее отдаление от центра детали. При выборе запчастей необходимо в обязательном порядке сверить их, поэтому показатель с теми, которые требует производитель (для этого есть специальная таблица).

Это обусловлено тем, что именно на этот параметр ориентируются изготовители при конструировании подвески, ее установке, а также планировании всей системы управления транспортным средством.

Определение вылета диска

диаметр центрального крепежного отверстия в автодиске (в вышеприведенной формуле обозначен показателем d57.1) Главное, чтоб этот параметр с точностью до миллиметра соответствовал диаметру автодиска для посадки, соединенного со ступицей. Также крепежный цилиндр выполняет еще одну не менее важную задачу — берет на себя определенную часть нагрузки, которая распространяется между крепежными болтами.

Расшифровка маркировки дисков авто

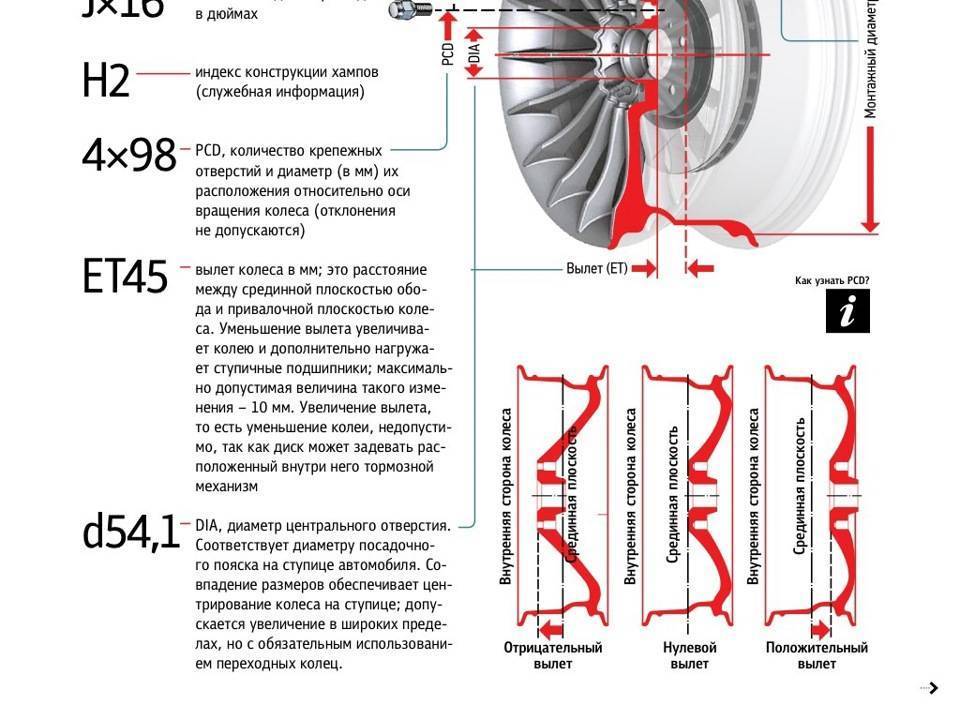

Как правило, указанная маркировка имеет следующий вид: 8.5J x18 Н2 5/112 ET 35 d 66.6

8,5 – данные символы обозначают ширину обода автомобильного диска, измеряется в дюймах. Обязательным условием при установке диска на колесо автомобиля является правильное соотношение ширины диска к ширине шины автомобиля. В случае если резина и диск будут выбраны разной ширины, слишком узкая или широкая покрышка может слететь с диска во время движения. Правильное соотношение ширины обода диска по отношению к шине можно найти в специальной литературе, которая находится в распоряжении работников автосервисов.

J – под этим символом подразумевают сведения об особенностях конструкции углов наклона, а также радиусов закругления автомобильных дисков.

x – этот символ говорит о том, что обод колеса имеет неразъемную конструкцию.

18 – это значение показывает диаметр обода колеса, измеряемый в дюймах и соответствующий диаметру посадки покрышки. Автомобильные диски изготавливаются в диапазоне диаметров от 12 до 32 дюймов. При этом наиболее часто встречаются колеса диаметром от 14 до 16 дюймов.

Н2 – в данной ситуации речь идет о кольцевых выступах, размещенных на полках обода, именуемых также как хампы. Предназначение этих особенностей конструкции заключается в недопущении соскальзывания с диска бескамерной шины. Вышеуказанная маркировка говорит, что конструкция колеса обладает двумя хампами, встречающаяся также в большинстве моделей автомобильных колес. Однако, встречаются модели, имеющие один хамп, ассиметричные хампы, плоские хампы, а также комбинированные хампы, маркировка колесных дисков в таких случаях выполнена в виде (Н), (AH), (FH), (CH), — соответственно.

5/112 – PCD – цифра 5 в этом обозначении показывает, что диск имеет 5 отверстий для его крепежа гайками или болтами, под цифрой 112 понимают диаметр, измеряемый в миллиметрах, на окружности которого размещаются места крепежных отверстий колесного диска. Количество крепежных отверстий может быть разным, в диапазоне от 3 до 10, бывают также модели дисков, имеющие по два набора отверстий для крепежа, расположенных на разных диаметрах. Кроме того, количество диаметров, на которых размещаются места креплений, ограничены автопроизводителями, имеющими собственные схемы диаметров, наиболее подходящих для конкретных моделей автомобилей.

ET – вылет диска, в некоторых странах обозначается как OFFSET и DEPORT, измеряется в миллиметрах и показывает расстояние между привалочной плоскостью (плоскость, которой диск прилегает к ступице автомобиля) колесного диска автомобиля и плоскостью, проходящей по оси симметрии обода. В случае если привалочная плоскость колесного диска расположена дальше от центра автомобиля чем ось симметрии диска, вылет имеет положительное значение, в ином случае вылет отрицательный. Возможен вариант, при котором привалочная плоскость совпадает с осью симметрии диска, в этом случае вылет равен нулю.

d – таким способом в миллиметрах обозначается диаметр центрального отверстия под ступицу. Как правило, производители делают такие отверстия в диапазоне от 50 до 70 миллиметров, которые в идеале должны быть равны диаметру посадочного пояска автомобильной ступицы. Если диаметр центрального отверстия меньше диаметра посадочного пояска, то установка колеса невозможна. Если же диаметр центрального отверстия диска больше диаметра посадочного пояска, применяются специальные центрирующие посадочные кольца и вспомогательные шпильки. Стоит отметить, что установить колесо, только лишь при помощи центрирующего посадочного кольца и вспомогательных шпилек, невозможно. Центрируют колесо на ступице исключительно при помощи крепежных болтов или гаек совместно со шпильками.

Показатели сверловки и разболтовки диска

Указанные выше параметры можно немного изменять, выбирая колеса для автомобиля с практически идентичной маркировкой. То есть, если отклонения составят 1,5–2 см, машина будет ехать так же хорошо, нагрузка на подвеску не станет больше. Так, можно установить колеса, ширина которых 6J, несмотря на то что рекомендуется использовать 5,5J.

Главное, чтобы диаметр посадочного отверстия (сверловка) подходил под ваш автомобиль.

Дело в том, что диаметр этого отверстия отличается, все зависит от класса, модели машины, а также автопроизводителя. В нижеследующей таблице приведены наиболее распространенные диаметры сверловки. Также в ней указаны данные о разболтовке. Выглядит этот параметр следующим образом: 4х98, 5х110 и тому подобное. Первая цифра — это количество шпилек на ступице, вторая — их длина, измеряемая в мм.

Изучите следующую таблицу, чтобы разбираться в параметрах сверловки и разболтовки на самых распространенных марках автомобилей.

Благодаря данной таблице вы сможете выбрать автодиски для машины с подходящей маркировкой. Если же установить колеса, показатели разболтовки и сверловки которых не соответствуют тем, что рекомендует автопроизводитель, машина выйдет из строя через некоторое время. Кроме того, езда на автомобиле с такими колесами будет небезопасной для находящихся в ней людей.

Вместе описанные ранее параметры составляют маркировку дисков автомобиля. Выглядеть она может следующим образом: 5,5Jx14 ET45 5×100 d58,1 либо 7Jx17 ET22 5×114,3 d66,1. Что означают эти цифро-буквенные значения, мы уже разобрали.

Как видите, даже если вам попалась сложная маркировка дисков, ее расшифровка для легковых автомобилей будет простой: понять, что она означает, сможет даже новичок. Главное, чтобы под рукой были таблицы, где указаны значения всех цифро-буквенных кодов. Если же вы много лет за рулем, скорее всего, вы помните, что означают эти символы. Ведь допустимая маркировка колес для конкретного автомобиля будет выглядеть практически одинаково, с небольшими отличиями.
