Как проверить ремень ГРМ?
Перед вами пошаговая инструкция с фотографиями, которые я сделал во время проверки ремня на Приоре с ГУР:

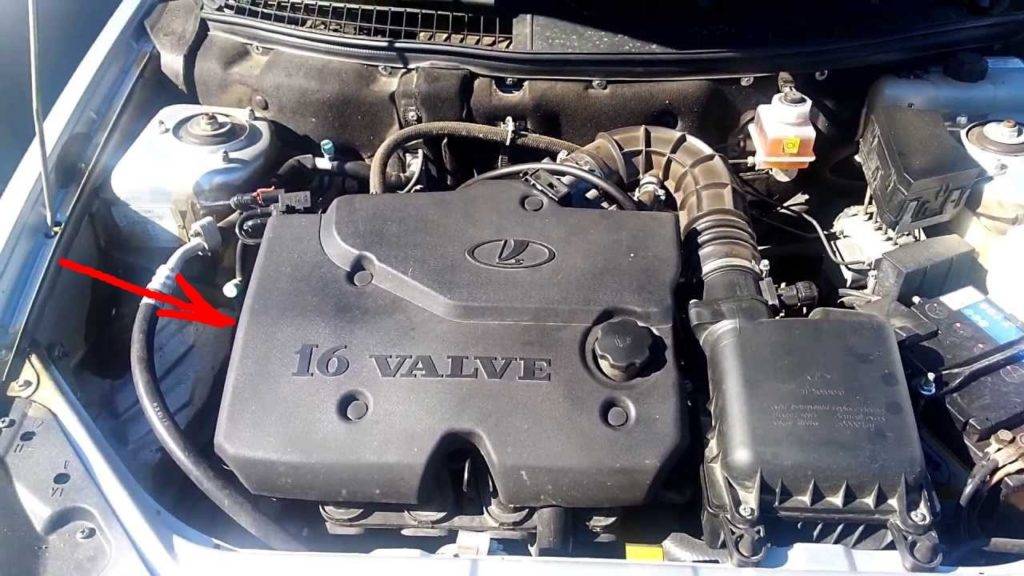

Для тех, кто не знает расположение этого элемента смотрим фото.
Ремень ГРМ находится слева сбоку если смотреть как на фото
Автомобиль устанавливаем на ровной поверхности и фиксируем его ручником. Обязательно ставим упоры под колеса, чтобы исключить самопроизвольное движение авто.</li>Снимаем защитный чехол двигателя. Ослабляем ремень привода генератора. Для этого необходимо открутить натяжной валик накидным ключом «17» и демонтировать. Снять ремень полностью не получится, поэтому просто скидываем со шкивов и оставляем висеть.</li>

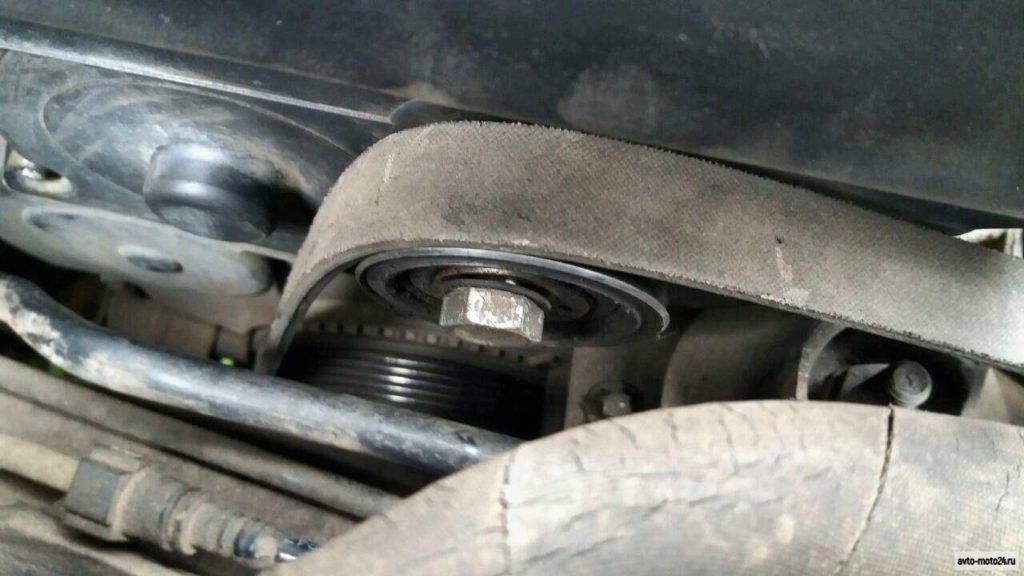

На фото натяжной ролик генератора, который нужно снять
Ремень ГРМ закрыт двумя пластиковыми кожухами. Для проверки достаточно снять верхний. Откручиваем 5 болтов его крепления специальной головкой TORX 30 («звёздочка»). Снимаем кожух.</li>
Расположение болтов крепления крышки ГРМ
Теперь следует поднять домкратом правую сторону авто и вывесить переднее правой колесо. Предварительно включаем 5-ю скорость КПП.</li>
Подвешиваем правую сторону передка на домкрате
Вращаем двигатель за колесо автомобиля и осматриваем ремень. На нем не должно быть масляных пятен, трещин, расслоений резины и так далее. Любой дефект и трещина – замена ремня.</li>
Ремень не должен иметь повреждений, масляных пятен, трещин и т.д.
После того как мы убедились в исправности ремня, необходимо проверить его натяжение. Сопоставляем метки на зубчатых колесах с метками на двигателе после чего смотрим на ролик натяжителя. Выступающая часть должна совпадать с пазом как на фото. Если это так, то ремень натянут нормально.</li>
Вот так должны располагаться метки
После всех процедур собираем конструкцию в обратной последовательности.</li>Не забываем правильно натянуть ремень генератора. Чтобы проверить его натяг проворачиваем ремень на участке между шкивом генератора и шкивом на двигателе. Натянутый ремень не должен вращаться более чем на 90 градусов.</li>Регулировка привода генератора осуществляется накидным ключом «17» и специальным ключом похожим на те, которыми зажимают шайбу болгарки. Ослабляем натяжной ролик гайкой и регулируем положение ролика специальным ключом. Выставив натяжение, зажимаем гайку.</li></ul>
Как выполняется замена ГРМ Приора
Итак, подобрав подходящий ремень ГРМ на Приору (независимо от производителя, важно подбирать ремень ГРМ Приора 16 клапанов), можно приступать к процедуре замены. Ремень по ширине должен быть 22 мм, количество зубьев составляет 137. После снятия крышки механизма газораспределения, необходимо сначала выставить по меткам сам ГРМ
Для этого коленвал и распределительные валы ставятся в ВМТ такта сжатия первого цилиндра
После снятия крышки механизма газораспределения, необходимо сначала выставить по меткам сам ГРМ. Для этого коленвал и распределительные валы ставятся в ВМТ такта сжатия первого цилиндра.
Чтобы провернуть коленвал, по часовой стрелке ключом на 17 прокручивается болт крепления шкива привода вспомогательных агрегатов до того момента, пока не произойдет совмещение меток на зубчатых шкивах распредвалов с метками на задней крышке привода.
Также чтобы проверить положение коленвала, нужно вытащить заглушку из резины (стоит сверху картера сцепления). Риска на маховике должна быть напротив прорези верхней крышки картера сцепления.
Затем нужно фиксировать коленвал. Для этого в момент откручивания болта крепления шкива привода навесных агрегатов следует пригласить помощника, который включит 5 передачу и нажмет на тормоз.
Теперь шкив можно снять, параллельно демонтируется шайба. Чтобы было удобнее собирать все обратно, перед снятием ремня шкивы распределительных валов можно зафиксировать по отношению друг к другу. Для этого подойдут заранее подготовленные колышки из дерева.
Деревянные клинья можно слегка забить между зубьев шкивов. Затем ключом на 15 следует ослабить затяжку болта крепления натяжного ролика ремня ГРМ. Ролик повернется, натяжение ремня будет небольшим, что позволит снять его с распредвалов. Теперь ремень можно снять со шкивов помпы и коленвала.
Важно следить за тем, чтобы после снятия ремня коленчатый вал и распредвалы больше не крутились, так как можно случайно столкнуть поршни и клапана!
Что касается замены ГРМ, сначала меняется натяжной ролик, затем опорный. Ролики снимаются вместе с болтом и упорными шайбами. Параллельно нужно проверить состояние помпы
Важно, чтобы не было подтеков тосола, вал помпы должен легко крутиться, не должно быть люфтов и т.д. Если помпа не в порядке, ее также нужно заменить. Кстати, перед тем, как поставить новые ролики ГРМ на Приору, резьбу болтов крепления следует промазать специальным фиксирующим герметиком
Также болт крепления опорного ролика можно сразу затянуть (момент 34–41 Н·м), тогда как болт крепления натяжного ролика до конца затягивать на данном этапе не стоит
Кстати, перед тем, как поставить новые ролики ГРМ на Приору, резьбу болтов крепления следует промазать специальным фиксирующим герметиком. Также болт крепления опорного ролика можно сразу затянуть (момент 34–41 Н·м), тогда как болт крепления натяжного ролика до конца затягивать на данном этапе не стоит.
Далее можно переходить к монтажу ремня ГРМ
Перед его установкой важно проверить, чтобы совпали установочные метки распредвалов с метками на задней крышке привода. Если шкив привода агрегатов снят, в этом случае легко определить положение коленвала (метки на зубчатом шкиве коленвала с меткой на крышке масляного насоса должны совпасть). Теперь остается только надеть зубчатый ремень на шкив коленвала
Главное, натянуть обе части ремня, заведя переднюю часть за опорный ролик. В то же время заднюю часть надевают на шкив помпы и заводят за натяжной ролик. После можно накидывать ремень на шкивы распредвалов. Если шкивы ранее были зафиксированы, нужно убрать все стопоры. Затем можно отрегулировать натяжение ремня ГРМ способом, описанным выше
Теперь остается только надеть зубчатый ремень на шкив коленвала. Главное, натянуть обе части ремня, заведя переднюю часть за опорный ролик. В то же время заднюю часть надевают на шкив помпы и заводят за натяжной ролик. После можно накидывать ремень на шкивы распредвалов. Если шкивы ранее были зафиксированы, нужно убрать все стопоры. Затем можно отрегулировать натяжение ремня ГРМ способом, описанным выше.
Завершающим этапом становится установка шкив привода навесных агрегатов. После этого следует провернуть коленвал за болт крепления шкива на 2 оборота по часовой стрелке. Далее следует проверить, чтобы метки коленвала и распредвалов точно совпали, а также сам ремень был натянут должным образом.
Если заметны отклонения, весь процесс регулировки и/или установки следует повторить. В случае, когда метки совпали, можно полностью затянуть болт крепления натяжного ролика (момент от 34 до 41 Н·м), а также болт крепления шкива привода навесных агрегатов (момент затяжки болта 105 или 110 Н·м).
Замена роликов и ремня ГРМ: пошаговые действия
Изначально следует заметить, что владельцам автомобиля Лада Приора с кондиционером понадобится выполнить некоторые действия, чтобы добраться до механизма ГРМ. Если у вас Приора с кондиционером, то первоначально нужно:
- При помощи ключа с головкой на «15» вывинтить ролик натяжителя генератора (не путать с роликом натяжителя ремня ГРМ). Если ролик гудит, то его также рекомендуется заменить.
- После этого демонтировать ремень генератора, который также рекомендуется заменить одновременно с ременной передачей ГРМ.
- Теперь откроется доступ к защитным крышкам газораспределительного механизма.
Замена ремня ГРМ на Приоре 16 клапанов своими руками выполняется путем проведения следующих действий:
- Шестигранником или битой Т-30 в виде звездочки нужно вывинтить 5 болтов крепления верхней крышки (пластикового кожуха) и 2 болта нижней крышки ГРМ.
- Отсоединяется датчик коленвала путем разъединения соответствующей фишки возле верхней крышки ГРМ.
- Установить домкрат под колесо с пассажирской стороны, после чего поднять авто и вывесить колесо. Это нужно сделать для того, чтобы иметь возможность совместить метки шкивов распредвала. Эту процедуру можно также выполнять путем вращения шкива коленвала ключом на «17». Ниже на фото показаны метки 1 на корпусе механизма, а также отметки 2 на шкивах распредвалов. Их необходимо совместить путем вращения колеса при включенной 5 передаче. Если помпу менять не планируется, то ослаблять крепление шкивов распредвала после выставления отметок нет необходимости.
Совмещение меток распредвала
После того, как метки будут выставлены, не забудьте поставить рычаг переключения скоростей в нейтральное положение. Это нужно, для того чтобы отметки не сбились.
Проверка меток на зубчатке маховика. В верхней части маховика находится резиновая заглушка, которую следует снять с помощью отвёртки. Под заглушкой располагается венец маховика вместе с меткой, которая должна совпадать с треугольной отметкой в левой части.
Метка на маховике
Если планируется замена помпы, то на данном этапе нужно ослабить крепление 2-х шкивов распредвала. Ослабляется крепление, чтобы впоследствии избежать загибания клапанов при демонтированном ремне ГРМ. При этом болты ослабляются, но не снимаются.
Чтобы получить доступ к шкиву коленчатого вала, который находится в самом низу, нужно снять колесо или же повернуть его до упора в правую сторону.
Вывинчивается 5 болтов крепления брызговика, что нужно для получения доступа к шкиву коленвала.
Чтобы отвинтить болт крепления шкива коленчатого вала, требуется попросить помощника включить 5 передачу и нажать на педаль тормоза. В этом момент следует при помощи баллонного ключа или трещотки с головкой на 17 приложить усилие для вывинчивания болта. Для вывинчивания болта крепления шкива коленвала, необходимо вращать ключ против часовой стрелки.
Снятие шкива коленвала
За шкивом коленвала располагается упорная шайба, которую также нужно снять.
Далее ключом с головкой на «15» вывинчиваются болты крепления роликов: натяжителя и упорного.
Снятие роликов натяжителя и упорного
После демонтажа роликов: натяжителя и упорного, можно снять ремень ГРМ.
Снятие ремня ГРМ
Если нужно заменить помпу, то для этого демонтируется внутренний защитный кожух. Для этого снимаются шкивы распредвала, крепления которых были ослаблены ранее. После этого вывинчиваются три болта крепления держателя натяжного ролика генератора. Чтобы снять кожух, необходимо вывинтить еще 6 болтов крепления на «10», два из которых располагаются за шкивами распределительного вала. На фото ниже показано места расположения болтов, которые нужно выкрутить, чтобы снять кожух. Это делается только тогда, когда требуется замена помпы.
Расположение болтов крепления внутренней крышки ГРМ
Снимается внутренний кожух.
Чтобы снять помпу, нужно вывинтить 3 болта крепления. Для вывинчивания болтов понадобится шестигранник на «5». Теперь снимается помпа, только предварительно не забудьте слить ОЖ.
Устанавливать снятые элементы следует в порядке обратном снятию. Перед монтажом помпы, нужно установить прокладку, предварительно смазав стойким к высоким температурам герметиком. При затягивании болтов крепления помпы не прилагайте больших усилий, чтобы не сорвать резьбу.
Устанавливаются новые ролики (натяжителя и упорного). Ролик натяжителя не затягивается, так как с его помощью будет выполняться регулировка. Устанавливаются на место шкивы распредвала, и в завершении шкив коленвала.
Надевается новый ремень. Для этого нужно изначально надеть его на шкив коленвала, после этого на помпу, и в завершении на шкивы распредвала.
Переходим к проведению процедуры регулировки натяжения ременной передачи.
Метки распредвала
В моторе ВАЗ 21126 используют два распределительных устройства. Один из них нужен для оптимальной работы впускных клапанов, а второй устанавливается для того, чтобы регулировать движение выпускных клапанов.
У каждого распределительного вала имеется свой собственный шкив, который не рекомендуется заменять другим. Этот шкив дает возможность правильно работать механизму распредвала. С правой стороны на шкиве устанавливается датчик фаз.
Именно на шкивах расположены метки. Они находятся на венце выступа в нижней части. Опытные механики назвали их подвижными, так как они двигаются вместе с вращением распредвала.
Внимание! Начинающие автовладельцы должны помнить, что метки имеют разные размеры. Все зависит от изготовителя, который делал шкив
Чтобы увидеть метки, опытные механики советуют протирать чистой ветошью шкив, чтобы избавиться от грязи и пыли. Тогда можно будет заметить небольшую выемку на металле.
А вот метки коленвала помогут одинаково работать всем деталям двигателя 126 от транспортного средства Лада. На выходе коленчатого вала есть шестеренка. А соединяется с устройством эта шестеренка посредством шпонки. Именно там находится метка для верной установки деталей. Так как при неверном положении, шпонка просто не встанет как полагается.
Насечка выполнена в виде прорези или конусного отверстия. Ее находят с наружной стороны шкива двигателя.
На внешний корпус двигателя также наносят дополнительные ориентиры, чтобы не ошибиться при выставлении меток. Для этого устанавливают еще одну метку на заднюю сторону корпуса ремня ГРМ. Она нужна для правильного выставления шкивов распредвалов.
Похожая статья Как правильно проверить уровень масла в двигателе
Другая насечка находится на масляной помпе двигателя. Она нужна для верной ориентации коленвала. А трудно отыскать будет последнюю метку. Она находится на маховике.
В корпусе маховика находится небольшой вырез. По стандарту он прикрыт резиновой заглушкой. Ее вытаскивают и вставляют плоскогубцами.
Замена и порядок работ
А сэкономить таки можно на установке ремня. Многие автолюбители поступают именно так, тем самым экономя средства и получая бесценный опыт ремонта автомобиля своими руками.
Итак, если вы решили, что ремонт будете производить самостоятельно, сначала как следует подготовьтесь: сходите в магазин за новым комплектом расходных материалов, подготовьте все необходимые ключи. А вот что вам при этом может понадобиться:
- ключ или головка на 15;
- шестигранник на 5;
- набор отверток с разными наконечниками;
- ключ на 17;
- домкрат.
Теперь приступаем к ремонту, последовательно выполняя означенные ниже действия.
1. Ставим авто на ровную поверхность. Фиксируем его. Открываем капот и отсоединяем клемму от аккумулятора, тем самым обесточивая автомобиль. Берем шестигранник и откручиваем верхний кожух ГРМ.
2. Разъединяем разъем на датчике коленчатого вала, тем самым отключив его
Теперь важно: нам необходимо проверить совмещение меток на шестернях распределительных валов. Метки должны совместиться с высечками треугольной формы, которые нанесены на корпус
3. Снимаем заглушку вверху маховика. Теперь нам будет видна метка, нанесенная на венец маховика. Она должна совместиться с высечкой треугольной формы, расположенной слева.
4. Дополнительно необходимо проверить и расположение меток на шкиве коленвала. Тут нам потребуется ослабить натяжение ремня генератора. Маховик при этом должен оставаться в том же положении, что и сейчас. Для этого его нужно зафиксировать отверткой. Ее необходимо вставить в отверстие, где была заглушка из резины. Теперь берем ключ на 17 и отворачиваем им болт фиксации шкива генератора. Шкив снимаем, а болт крепления закручиваем на место.
5. Мы сняли шкив, и теперь нам видна шестеренка коленвала. Расположенная на ней метка должна быть совмещена с меткой, расположенной на кожухе масляного насоса.
6. Совпадение меток здесь обязательно. Если они не сошлись, их нужно совместить вручную. Для этого выключаем передачу, ставим машину на ручной тормоз, набрасываем ключ на 17 на шкив генератора и начинаем крутить коленвал до полного совмещения отметок. После их совмещения поршень первого цилиндра встанет в мертвую точку. Теперь можно приступать к демонтажу отслужившего свой срок ремня. Для этого нам придется снять натяжной ролик, сначала отвернув крепежный болт. Не забудьте проверить состояние самого ролика. Если оно будет неудовлетворительным, его лучше тоже заменить, чтобы не пришлось разбирать механизм вновь ужу только из-за одного ролика, ведь он тоже может прийти в негодность, так как является расходным материалом.
7. Теперь демонтируем старую передачу, снимаем ролики и производим установку новых расходников. Вращая натяжной ролик по часовой, производим его натяжку. Для проверки натяжения существует специальный инструмент. Если у вас его нет, то натяжение ремня можно проверить и по-другому. Для этого просто возьмитесь пальцами за ремень и проверьте его горизонтальную плоскость. Если натяжение в норме, то провернуть ремень пальцами можно только на 90 градусов и не более того.
8. Теперь снимаем фиксатор с маховика (вынимаем отвертку). Нам необходимо связать положение отметок на распредвале и маховике. Для этого коленвал необходимо провернуть на 2 оборота. Если полного совмещения меток добиться не удалось, значит процедуру установки ременной передачи придется повторить. При совпадении меток ставим остальные узлы в обратном порядке.
9. Когда работа будет закончена, останется запустить движок и прислушаться к тому, как он работает. Если ремень натянут нормально, то левых звуков не будет. При неправильной натяжке можно слышать нехарактерный гул или свист. Тогда нужно отпустить ремень, провернув его против часовой.
Когда менять: последствия несвоевременной смены
Замену ремня ГРМ на Приоре советуют проводить спустя разные периоды времени. Производитель утверждает, что он выдерживает сто тысяч пробега, но опыт показывает, что смена может понадобиться гораздо раньше.
Оптимальный период — каждые пятьдесят тысяч километров пробега. Некоторые утверждают, что за такой короткий срок эксплуатации резина просто не способна выйти из строя. Однако никто не учитывает условия — дороги, качество топлива и т.д.
Также в ходе работы механизмов он изнашивается, резина растягивается, а значит не обеспечивает правильную натяжку ремня ГРМ, возможны проскальзывания. Зубья способны стереться — из-за этого не обеспечивается сцепление с шестеренками.
Нет точного срока для смены, который подошел бы всем автомобилистам. Кто-то бережно относится к транспорту, водит аккуратно, пользуется только качественным топливом. Другие используют более экстремальный вид вождения, на резину попадают посторонние жидкости и т.д.
Чтобы не потерять авто на срок ремонта и не тратить целое состояние на восстановление механики, запишите или запомните дату последней смены ремня ГРМ на Приору. Далее регулярно проверяйте состояние резины, в случае износа поменяйте на новое устройство.
Признаки возможного выхода из строя
Выделяют несколько характерных признаков, которые должны насторожить водителя:
- При включении двигателя возникает посторонний шум. Иногда водители путают неисправность ГРМ с плохой работой натяжного ролика.
- Если поменялся цвет выхлопного газа.
- Плохо заводится мотор.
- Чувствуется непривычная вибрация.
Обратите внимание на данные “симптомы”, даже если пробег Приоры с новым ремнем ГРМ еще не составил 50 тыс. км. Он может выйти из строя раньше, если на привод попадает посторонняя жидкость — масло, охлаждающее вещество, а также пыль или грязь
Он может выйти из строя раньше, если на привод попадает посторонняя жидкость — масло, охлаждающее вещество, а также пыль или грязь.
Хуже, если именно охлаждающая жидкость попадает на привод. Во-первых, это соответствует о выходе из строя прокладки, обеспечивающую герметичность помпы, или есть проблема с насосом. Тогда резина повреждается, и эксплуатации сокращается в десятки раз.
Даже если ремень новый, но на него попала ОЖ или тосол, то он выйдет из строя даже при эксплуатации сроком в 10тысяч пробега. Придется провести замену ремня ГРМ Приоры и разобраться, почему на него попадает сторонние вещества.
Как самостоятельно проверить исправность ремня
Если возникло подозрение, что пора заменять ремень ГРМ Приоры, не помешает осуществить проверку исправности этого резинового изделия. Визуальная диагностика позволит проверить исправность и отсутствие потертостей на ремне ГРМ Приоры.
Под рукой должен находиться на выбор один из инструментов, или сразу два — ключ-шестигранник на 5, или бита-звездочка Т-30. Если не подойдет один, попробуйте воспользоваться вторым.
- Откройте и поднимите крышку капота.
- Увидите переднюю панель, закрывающую механизм и ГРМ.
- Возьмите ключ и отвинтите пять болтов, которые держат переднюю панель, снимите ее.
- Перед собой увидите механизм, включая натяжной ролик.
- Со стороны пассажира установите домкрат, поставьте колесо в подвешенное положение. Включите пятую передачу, пока она работает, просматривайте поверхность ремня, нет ли на нем повреждений, даже небольших дефектов.
- Если заметили трещинки любых размеров, механические порезы, или торчат нити, то обязательно осуществите замену, обратившись к мастеру или самостоятельно.
- Проверьте помпу. Если заметны любые следы протекания охлаждающей жидкости из помпы, то резину также придется менять, даже если нет механических повреждений.
- Проверьте натяжной ролик. Автомеханики советуют менять его реже, чем резину. Средняя продолжительность «жизни» составляет приблизительно сто тысяч километров. Меняйте его через раз при смене ремня.
- Измерьте натяжение ремня. Для этого надавите на натянутую резину в области между шестеренок двух распределительных валов. Давить нужно с усилием около десяти килограмм. Правильная натяжка ремня ГРМ не должна прогибаться более, чем на семь миллиметров.
- Проверьте, не слишком ли свободно размещена резина. Убедитесь, что метки ГРМ Приора совпадают с изначальным состоянием. Первая, похожая на углубление, находится на наружной обойме ролика натяжения. Следующая размещена в основании ролика. Максимальное отклонение — четыре миллиметра, если натяжение не соответствует нормам, придется менять изделие.
Нашли несоответствие нормам? Меняйте изделие. Комплект ремня с роликами для двигателя Приоры 126 стоит всего пять тысяч рублей. Это гораздо меньшая сумма, чем стоимость капительного ремонта в случае разрыва компонента.
Через сколько менять ремень ГРМ на Лада Приора: видео
Даже на свежих импортных автомобилях специалисты рекомендуют как можно чаще проверять состояние ремня привода газораспределительного механизма. Лада Приора — далеко не исключение, а в случае установки некачественных запасных частей и по недосмотру владельца, можно получить серьёзную проблему с двигателем.
Когда менять ремень ГРМ на Лада Приора
Новый ремень ГРМ от Gates
У каждого автомобиля есть определённый регламент замены тех или иных запчастей.
АвтоВАЗ установил для проверки состояния ремня газораспределительного механизма 105 тысяч км.
Тем не менее существует масса факторов, которые могут привести к преждевременному износу запчастей привода. А это грозит если не капиталкой всего двигателя, то серьёзными затратами на ремонт. И вот почему.
Почему ремень ГРМ может потребовать замены раньше срока
Этот ремень владелец заменил раньше срока, хоть на нём практически не видно следов износа. Так спокойнее!
Даже при незначительном повреждении ремня, а это может быть не только обрыв, но и растяжение, срез части зубьев, контакт клапанов с днищами поршней неизбежен.
Результат контакта может быть самым непредсказуемым — от загиба клапанов, до разрушения коленчатого или распределительных валов. Некоторые модели двигателей избавлены от такой опасности, поскольку при рассогласовании углов поворота коленвала и обоих распределительных валов в днище поршня предусмотрены аварийные ниши для клапанов.
Ремень ГРМ могут менять «до кучи», если был замечен люфт помпы
Приора, к сожалению, таким похвастать не может. Именно поэтому специалисты по приоровским моторам настоятельно рекомендуют проверять состояние, а при необходимости заменять ремень привода ГРМ через 40-50 тысяч пробега.
Проверяем состояние ремня
Проверка механизма газораспределения
Любые проверки и регулировки приводного ремня осуществляются только на холодном двигателе. Его максимальная температура должна быть не выше 35 градусов.
В том случае, если на автомобиле установлен кондиционер, следует демонтировать его приводной ремень, а только после этого браться за ремень ГРМ. Для демонтажа ремня кондиционера необходимо открутить опору двигателя, а после снятия ремня установить мотор на опору, слегка наживив винты, которыми она фиксируется.
Проверка ремня газораспределительного механизма выполняется в таком порядке:
- Находим и отворачиваем пять винтов крепления пластиковой защитной крышки.
- Снимаем крышку с двигателя.
- Поддомкрачиваем справа переднее колесо.
- Устанавливаем КПП на пятую передачу.
- Проворачиваем колесо по часовой стрелке.
- Внутренняя поверхность ремня не должна иметь трещин, потёртостей, складок, расслоения резиноматериала.
- На внешней поверхности не должно быть затиров, трещин, следов сильного износа и выступающего корда.
- При обнаружении на ремне пятен эксплуатационных материалов (масла, охлаждающей жидкости) он в обязательном порядке подлежит замене, но только после устранения причин течи.
Как проверить и отрегулировать натяжение ремня на Приоре
Ремень ГРМ в работе
После осмотра состояния привода ГРМ, обязательно проверяем натяжение ремня и состояние натяжного и опорного роликов. Делать это нужно в такой последовательности:
Проворачиваем за вывешенное колесо коленвал до тех пор, пока метки на зубчатых шкивах обоих распредвалов не совместятся с приливами на заднем кожухе привода
Обращаем внимание на натяжной ролик: вырез в его обойме должен чётко совпасть с приливом втулки внутри ролика. Если ремень натянут удовлетворительно, прилив совпадёт с вырезом, в противном случае необходимо ослабить болт крепления ролика ключом на 15
Для регулировки натяжения ремня проворачиваем сам ролик — для подтяжки против часовой стрелки, для ослабления по часовой. Это можно сделать либо специальным ключом, либо велосипедным ключом подходящего размера с захватом, либо щипцами для демонтажа стопорных колец. Ролик проворачивается до совпадения выреза и прилива, после этого болт крепления ролика подтягивается с усилием около 40 Нм ключом на 15.
При регулировке важно не перетянуть ремень и не прослабить его, поскольку в первом случае он быстро износится и приведёт к выходу из строя подшипника помпы, а во втором может произойти проскальзывание зубьев и нарушению фаз газораспределения
Ремень ГРМ со следами износа
Как следствие, клапана могут ударить о днище поршней, что приведёт к серьёзной и дорогостоящей поломке.
Если возникает необходимость в замене ремня, это делают только вместе с роликами. Проверяйте ремень каждые 40-50 тысяч км и удачных всем дорог!
