Какая компрессия в цилиндрах 8 клапанного двигателя ВАЗ-2114 является нормой

Разная компрессия в цилиндрах. Что предпринять

Подробности Категория: Блог о продаже автомобиля Создано: 11 мая 2019

Причины разной компрессии в цилиндрах

Приходит время, когда практически каждый водитель задумывается о необходимости технической диагностики своего автомобиля. И проверка компрессии в цилиндрах является наиболее легким способом такой проверки.

Однако, если посмотреть на ситуацию с другой стороны, результаты такой проверки могут быть весьма посредственными и возлагать больших надежд на такой метод не стоит. Данный пример является всего-лишь одним из многих возможных вариантов диагностики.

Первой явной причиной низкой компрессии автомобиля является весьма распространенный фактор — слабо тянет двигатель. Это и есть тот первый звоночек для проверки компрессии цилиндров.

Более детальную информацию касательно соответствующих цифровых параметров вашего автомобиля вы можете найти в прилагаемой инструкции к автомобилю.

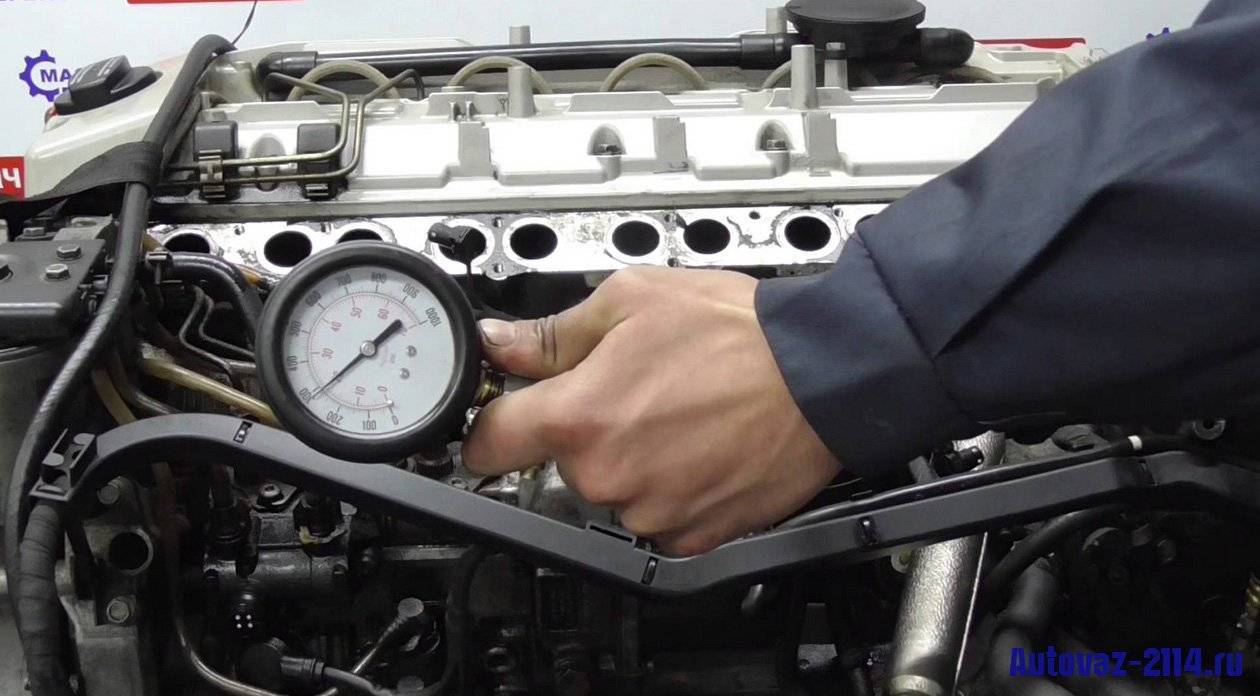

Как измерить компрессию

Сам процесс оценки компрессии двигателя весьма прост и короток, однако, воспроизведем его. Вам потребуется полностью заряженный аккумулятор и двигатель, предварительно прогретый до восьмидесяти градусов. Ну и сам компрессор, без которого вы не сможете получить точные параметры замера.

Проверка компрессии двигателя на Ваз 2109

Если из выхлопной трубы автомобиля Ваз 2109 идет сизый дым, то скорее всего дело в износе поршневых колец, но для того, чтобы в этом убедится, нужно замерить компрессию в цилиндрах мотора. Произведем проверку компрессии двигателя на Ваз 2109. Для этого не нужно иметь особое оборудование, пригодится лишь компрессометр.

Итак, заводим Ваз 2109 и прогреваем до рабочей температуры, это примерно 80-90 градусов. Также необходимо проверить зазоры в клапанах, они должны быть одинаковыми, так что если это не так — нужно их отрегулировать. Далее, специальным ключом, выкручиваем свечи зажигания, на Ваз 2109 их 4 штуки, потом открываем дроссель и воздушную заслонку. Берем компрессометр и надеваем его конец в гнездо для свечей. Теперь нужно задействовать стартер. Так как свечи удалены, автомобиль не заведется, будет лишь характерный звук. В одиночку с такой работой не справится, так что пригодится помощник. В то время, пока один человек поворачивает замок зажигания, второй следит за показанием датчика компрессометра

Внимание, измерительный прибор нужно придерживать рукой, иначе он под давлением воздуха может вылететь. Прекратить проворачивание коленчатого вала двигателя нужно в тот момент, когда давление перестанет повышаться

Чтобы добиться правильных показаний, нужно проследить за тем, чтобы коленчатый вал вращался в интервале от 180 до 350 оборотов в минуту. В момент проверки убедитесь, что аккумулятор автомобиля заряжен.

Если вы подключили другой источник питания на выводы стартера, то можно на некоторое время превысить напряжение. Самый высокий показатель измерительного прибора записываем на листок бумаги и затем сбрасываем стрелку на ноль. Ту же самую операцию нужно проделать с остальными тремя цилиндрами. Запомните, что минимально допустимый показатель компрессии в цилиндрах должен быть не менее 10 кг/кв. см и разница между всеми цилиндрами не должна превышать 1 кг/кв. см. Если в одном цилиндре компрессия меньше, чем в другом, то дело в разгерметизации клапанов от седел, износе компрессионных колец либо в повреждении прокладки блока цилиндров. Если измерения показали низкий уровень компрессии во всех кольцах, то дело в капитальном износе поршневых колец. Чтобы более точно определить низкий уровень компрессии в отдельном цилиндре, нужно залить прямо в отверстие для свечи зажигания 20-25 куб. см моторного масла и еще раз замерить уровень компрессии. Датчик показывает те же цифры? Значит клапана разгерметизированы от своих седел либо изношена прокладка блока цилиндров. При высокой компрессии, когда уровень масла поднимается, дело в износе поршневых колец. Причину низкой компрессии можно проверить еще одним способом. Нужно зафиксировать поршень в верхней точке такта сжатия и пустить воздух под давлением 2-3 кг/кв. см. Этот воздух пропускается через отверстие для свечи зажигания. Не нужно допускать проворачивание коленчатого вала мотора, соответственно, коробку передач ставим на пониженную передачу. Если воздух выходит через карбюратор, то значит разгерметизирован впускной клапан, если через глушитель — разгерметизирован выпускной клапан. При износе прокладки головки цилиндров в радиаторе или в другом клапане будут образовываться пузырьки воздуха, появится шипение.

Источник

Компрессия в цилиндрах двигателя ВАЗ 2114 8 клапанов

Само понятие «компрессия» обозначает величину давления, которое развивает поршень двигателя при максимальном сжатии рабочей смеси, то есть тогда, когда он находится в своей максимальной нижней точке. Чем этот параметр выше, тем при большей температуре будет происходить горение топливно-воздушной смеси, а значит уменьшится ее расход и возрастет общий кпд мотора.

Замер компрессии ваз 2114

Компрессия ваз 2114, собственно, как и компрессия на любой другой автомашине, зависит от следующих показателей:

1. от величины просвета между стенками цилиндра и клапанами;
2. от объема поступающей смеси, который, в свою очередь, зависит от положения заслонки дросселя и характеристик воздушного фильтра;
3. от текущей температуры двигателя.

В свою очередь, величина зазоров между цилиндрами и элементами поршневой группы также может иметь ряд причин:

1. высокая степень износа или прогорания их стенок;
2. неправильно выставленная величина просвета между стенками цилиндра и клапанами;
3. попадание жидкого бензина в цилиндр (не в виде смеси), которое вызывает смывание масла со стенок и увеличение просвета.

Компрессия в норме и ее отклонения

Общая схема цилиндров

Согласно общепринятым нормам, компрессия ваз 2114 8 клапанов в идеале должна равняться 14 барам (почти 14 атмосфер). Максимальное допустимое отклонение в нижнюю сторону равняется 3 барам (то есть величина компрессии не должна быть ниже 11 бар).

Правда, это допускается только в том случае, если величина компрессии в разных цилиндрах отличается не более, чем на 1 бар. То есть, в четырех цилиндрах допустимы следующие схемы компрессии: 12-12-11-12, 12-11-12-11 и так далее. Если же величина разброса давления превышает 1 бар, то такой двигатель подлежит срочному ремонту.

Например: 11-14-12-8.

Также, следует помнить, что повышенная компрессия — не меньшее зло, чем пониженная или компрессия с большим разбросом в цилиндрах. Так, повышенное давление в цилиндрах ваз 2114 может стать причиной высокой нагрузки на компоненты двигателя, оседания нагара на стенках цилиндров, и, в конечном итоге, привести к полному выходу мотора из строя.

Таким образом, компрессия в норме должна быть: в пределах от 14 до 11 бар, и иметь разброс от цилиндра к цилиндру не более, чем на 1 бар.

В большинстве случаев идеальную компрессию в 14 атм имеют только новые двигатели. Даже после кратковременной эксплуатации она может довольно быстро просесть на 1-2 единицы — это считается вполне нормальным явлением. По мере дальнейшего износа она станет проседать еще больше, причем сам износ будет протекать во всех цилиндрах по разному, что в конечном итоге и приведет к большому разбросу давления в них.

Проводим раскоксовку

Поскольку закоксовка колец – одна из самых распространенных причин падения компрессии в цилиндре, то рассмотрим, как все устранить.

Итак, предположим, что в одном из цилиндров отмечено падение давления. Заливка масла в него и повторный замер показали увеличение компрессии. Вердикт – залегание или поломка колец.

Чтобы провести раскоксовку, понадобиться специальная промывочная жидкость (к примеру, «LAVR»).

Можно воспользоваться и старым проверенным методом – самостоятельно изготовить такую жидкость, смешав керосин с ацетоном (в пропорции 1:1).

А далее действуем так:

1. Прогреваем двигатель;
2. Выкручиваем все свечи зажигания;
3. Устанавливаем поршни в ряд (при помощи ключа для проворачивания коленчатого вала и 4-х равных по длине прутов);
4. Шприцом заливаем жидкость во все цилиндры (в инструкции к средству указывается требуемое количество. Обычно это 50-70 гр. на каждый цилиндр);
5. Накрываем свечные отверстия ветошью и оставляем двигатель откисать на 10-12 часов. Желательно также периодически «шевелить» поршни, немного прокручивая коленчатый вал в разные стороны;
6. Проводим продувку цилиндров (крутим коленчатый вал стартером, чтобы удалить остатки средства);
7. Ставим на место свечи зажигания;
8. Запускаем двигатель (заводиться он будет «туго»);
9. После заводки даем ему время поработать на холостом ходу 5-7 минут. Поначалу работа мотора будет сопровождаться сильной дымностью и перебоями, но постепенно все нормализуется;
10. Выезжаем на трассу и даем двигателю максимально возможные нагрузки, чтобы удалить из цилиндров остатки нагара.

После поездки проводим замеры компрессии. Если показатели улучшились и давление во всех цилиндрах приблизилось к одному уровню, проводим замену масла и продолжаем эксплуатацию авто.

В случае, когда показатели в цилиндре, где было отмечено падение, улучшились, но недостаточно, можно еще раз провести раскоксовку, залив чистящую жидкость только в этот цилиндр.

Подробнее читайте раскоксовка двигателя своими руками.

Но здесь стоит отметить, что путем промывки было только устранено залегание колец, а вот что стало причиной этого – еще придется разобраться.

Если же раскоксовка положительного результата не принесла, или причина падения кроется не в кольцах, придется проводить серьезные ремонтные работы – снимать головку блока для проведения ее восстановления или замены прокладки ГБЦ.

Возможно, потребуется снятие поршней и замена поврежденных колец.

Важно почитать: в чем опасность дыма из выхлопной трубы. Чтобы не являлось причиной падения компрессии в одном из цилиндров, без внимания эту проблему оставлять нельзя, и необходимо как можно раньше провести все ремонтные работы, чтобы такая неисправность не привела к более серьезным поломкам

Чтобы не являлось причиной падения компрессии в одном из цилиндров, без внимания эту проблему оставлять нельзя, и необходимо как можно раньше провести все ремонтные работы, чтобы такая неисправность не привела к более серьезным поломкам.

Как определить разную компрессию в цилиндрах без компрессометра.

Как и чем замерить компрессию в двигателе ВАЗ 2114

Компрессия в двигателе ВАЗ – это давление, которое возникает при максимальном сжатии в период нахождения поршня в крайней нижней точке. Чем сильнее это давление, тем выше будет температура воспламенения смеси, соответственно, тем меньше горючего затрачивается на данный процесс, и, тем выше производительность и экономичность двигателя.

Замер компрессии

Компрессия зависит от следующих факторов:

• От количества поступившего газа, которое зависит от положения дроссельной заслонки и пропускной способности воздушного фильтра;
• От температуры ДВС;
• От зазоров между внутренними стенками цилиндра и клапанами.

Зазоры между узлами поршневой группы в цилиндре зависят от самых разных факторов:

• Неверная регулировка просветов между клапанами и стенками цилиндра;
• Степень прогорания и износа стенок поршня и цилиндра;
• Масло на стенках цилиндра способствует уплотнению, и увеличению компрессии, но если бензин по каким-то причинам вспрыскивается в цилиндр, то он смывает масло со стенок, что увеличивает зазор между поршнем и цилиндром.

По этим параметрам водитель, или автослесарь делает предварительную оценку состояния двигателя – его работоспособность, мощность, эффективность.

КАКОЙ НЕ ДОЛЖНА БЫТЬ КОМПРЕССИЯ В ДВИГАТЕЛЕ

На первый взгляд, может показаться, что чем выше параметры сжатия воздушно-горючей смеси, тем лучше. Но на самом деле это не так. У компрессии есть верхний порог, который переходить нельзя, так как это повлечет за собой перегрев двигателя, и, как следствие, оседание нагара, чрезмерную нагрузку на поршни, кольца, вследствие чего детали двигателя могут выйти из строя.

Низкое давление в двигателе влечет за собой перерасход топлива и масла. Не допустимо, чтобы в отдельно взятых цилиндрах оно резко отличалась от соседних. Разная компрессия в цилиндрах говорит о серьезных проблемах в моторе – износах и появившихся дефектах, требующих замены или ремонта деталей.

Таким образом, плохая компрессия – это:

ПРАВИЛЬНАЯ КОМПРЕССИЯ

Сколько должна быть компрессия в двигателе для его длительной и безаварийной работы? Многолетняя практика эксплуатации автомобилей показывает, что в идеале она должна составлять по 14 баррелей в каждом цилиндре. Но допускается снижение до 11 баррелей, при условии, что разница компрессии в цилиндрах должна составлять не более 1 барреля. Например, схема сжимания 11-12-11-12 считается допустимой, а если давление в разных цилиндрах составляет 11-12-11-9, или иную комбинацию показателей, отличающуюся от нормальной, то двигатель уже нуждается в ремонте.

Какая компрессия должна быть на ВАЗ 2114 8 клапанов зависит также от того, сколько времени и в каких условиях эксплуатируется автомобиль. Идеальное давление, как правило, бывает у нового двигателя, или только что вышедшего из капитального ремонта. В процессе эксплуатации автомобиля компрессия может понизиться на 1-2 барреля. И это тоже будет в пределах нормы.

Новый двигатель – залог хорошего давления

ПРИЧИНЫ ПОВЫШЕННОЙ КОМПРЕССИИ В ДВИГАТЕЛЕ

Рассмотрим основные причины:

• Неправильная регулировка ремня газораспределительного механизма приводит не только в повышенному сжиманию, но и к пониженному, в зависимости от направленности регулирования.
• Появление окалины на клапанах, который появляется вследствие применения низкокачественного бензина, масла или иной автомобильной химии. Нагар на дроссельных узлах и в камере сгорания появляется также вследствие перегрева двигателя. Таким образом, перегрев ДВС является не только следствием, но и причиной высокого давления воздушно-горючей смеси. Рабочая температура двигателя ваз 2114 8 клапанов не должна превышать 85-90 о С.
• Высокую компрессию может спровоцировать «залегание» маслосъемных крышек. Эту причину обнаружить несложно. Надо только выкрутить свечи и обследовать цилиндры. Появление масляной пленки на их стенках будет свидетельствовать об избытке в них масла, и о необходимости сменить колпачки.

На компрессию влияет и норма давления масла в двигателе. Если она завышена, то это влечет повышенное давление воздушно-горючей смеси.

Как правильно померить компрессию в цилиндрах двигателя

Компрессия двигателя говорит о состоянии двигателя, его ресурсе, мощности, тяговитости. Данную процедуру нужно выполнять каждые 20-30 тыс.км пробега, а так же перед покупкой автомобиля. Даже при проверке в сервисе, ВАМ понадобятся знания «как правильно измерить компрессию», т.к. сервисмены любят обманывать, и делают на вас деньги. Начнём с теории: Компрессия – давление, создаваемое в цилиндре в конце сжатия такта. Здесь же уместен ещё один термин: Степень сжатия двигателя. Степень сжатия двигателя выражается в следующим соотношении: компрессия/объём камеры сгорания.

Какая компрессия должна быть в цилиндрах двигателя ВАЗ?

Нормальная компрессия двигателя составляет не менее 10 бар (1,0Мпа), а разница между цилиндрами не должна превышать 1 бар (0,1 Мпа). Если у вас с 1по 4 цилиндр компрессия составляет 11-12-11-12, то двигатель в порядке, но не забывайте регулировать клапана каждые 2500 км. Если у вас 11-9-12-11, то нужно искать причину и делать ремонт, т.к. езда в таких условиях только убьёт двигатель.

Сколько должна быть идеальная компрессия? Идеальная компрессия должна составлять по 14 бар для 8-ми клапанного мотора в каждом цилиндре с минимальными разбросами (14-14-14-14).

Прибор для замера компрессии

Чем мерить компрессию? Существует специальный прибор для измерения компрессии, называется он «компрессометр». Данные приборы бывают двух видов: прижимные, универсальные, гибкие и резьбовые.

Как замерить компрессию двигателя?

Для проверки компрессии нам понадобится свечной ключ, заряженный аккумулятор и компрессометр. Так же не обойтись без помощника.

1. Прогреваем двигатель до рабочей температуры.
2. Выворачиваем все свечи.
3. В появившееся свечное отверстие устанавливаем прибор для замера компрессии (компрессометр).
4. Помощник нажимает на газ до упора и заводит автомобиль в течении 6-10 секунд.
5. Запоминаем показания компрессометра и проводим аналогичные операции на остальных цилиндрах.

Низкая и разная компрессия в двигателе, что делать?

Если после проверки компрессии, компрессометр показал ниже 10 бар хоть в одном цилиндре, то нужно срочно узнать причину и устранить неисправность, иначе вы рискуете потерять компрессию в остальных цилиндрах.

Если, например, у вас нет достаточной компрессии в 1,4  и любом другом цилиндре:

• Набираем в медицинский шприц около 10 кубических сантиметров моторного масла.
• Брызгаем в появившееся отверстие маслом.
• Заново мерим компрессию.

Если после повторного замера, компрессия поднялась, значит изношены кольца. Если результат остался такой же – значит прогорели или зажаты клапана. Зажатые клапана можно отрегулировать, а прогоревшие – менять.

Большая компрессия в двигателе. Основные причины.

Не радуйтесь, если ваши показания компрессии зашкаливают, это никак не свидетельствует о крутизне вашего движка. Как писалось выше – идеальная компрессия для 8-клапанного мотора это 14-14-14-14. Если ваша компрессия выше этих цифр, то пора задуматься о неисправностях. Большая компрессия может повредить перегородки у поршней, подрать цилиндры. Ниже приведены основные причины повышенной/высокой компрессии: Большая компрессия создаётся за счёт излишек масла в цилиндре, поэтому она иногда ещё называется «масляная компрессия».

Износились и умерли маслосъёмные колпачки (МСК).
Износились или залегли маслосъёмные кольца. (В таких случаях неизбежно потребление масла

Проверьте уровень масла: Как проверить уровень масла в двигателе? Так же обратите внимание на запуск двигателя после долгой стоянки, например, с утра. При потреблении масла в двигателе, выхлоп будет чёрного цвета).
Возможно в цилиндрах есть нагар

Попробуйте избавиться от него раскоксовкой.

Признаки плохой компрессии

Если вы столкнулись с проблемами, изложенными ниже, то возможно, НО  ДАЛЕКО НЕ ФАКТ, что ваш двигатель имеет недостаточную компрессию

Поэтому, нужно обращать внимание не на признаки, а нужно просто замерить компрессию

1. Пропуски в зажигании.
2. Троит.
3. Низкая динамика.
4. Стук двигателя.
5. Есть масло.
6. Чёрный дым.
7. Плохой холодный запуск.
8. Большой расход топлива.

Как поднять компрессию двигателя иными способами?

Существует несколько вариантов поднятия компрессии без ремонта. Данные операции никак не гарантируют рост компрессии, но попытаться можно. Но всё же рекомендуется устранить неисправность механическим воздействием – устранить неисправность: перекинуть кольца или заменить клапана.

• Регулировка клапанов. Сам пробовал, действительно работает. Клапан мог быть зажат, поэтому не закрывался, вследствие чего – утечка компрессии.
• Роскоксовка – удаляет нагар и излишка масла в цилиндре.  Помогает только при залипших кольцах, если прогорели клапана – проводить данную операцию бессмысленно.

Способы повышения компрессии

Снижение компрессии не всегда означает необходимость капитального ремонта двигателя. Ведь она может возникать и по иным причинам. Многие из них можно устранить своими руками. Для этого нужно:

• Заменить воздушный фильтр и свечи, если они в плохом состоянии и менялись давно.
• Отрегулировать клапана;
• Заменить масляные кольца. Это можно сделать самостоятельно, оценив предварительно состояние старых элементов;
• Заменить или правильно установить ремень ГРМ. Эта процедура описана в статье Метки ГРМ на ВАЗ 2114. Провести раскоксовку мотора. Для этого применяются химические средства. Их можно купить в любом автомагазине. Состав заливается в мотор в соответствии с инструкцией. Химия должна удалить нагар и прочие загрязнения на стенках двигателя. Это поможет ему восстановить стабильную работу.

Большинство операций можно выполнить своими руками. Но, если они вызывают трудности, рекомендуется обратиться в автосервис. Если вышеуказанные процедуры не подействовали, вероятно, двигатель сильно изношен и нуждается в капитальном ремонте. Обычно такое случается на очень большом пробеге или при недостаточном уходе за мотором. В таком случае необходимо обратиться на СТО для выполнения капиталки. Такой ремонт стоит недёшево, а избежать его поможет своевременное обслуживание автомобиля и устранение мелких неисправностей.

Оборудование для самостоятельного измерения: компрессометр и АГЦ

Чтобы самому померить компрессию, наиболее часто используется простой компрессометр. Стоит добавить, что замер таким способом малоинформативен, но общую картину состояния ЦПГ способен прояснить. Также диагностика цилиндропоршневой группы осуществляется при помощи специального оборудования, которое имеется на СТО.

Если владельцу бензинового авто достаточно выкрутить свечи зажигания, то замер компрессии на дизельном автомобиле потребует снятия форсунок или свечей накаливания. Для этого понадобится опыт и дополнительные инструменты. Компрессометр для дизеля должен иметь специальный переходник. Переходник необходим для того, чтобы надежно закрепить наконечник в отверстии для форсунок или свечей накала.

Для оценки состояния ЦПГ и других элементов ДВС можно также использовать специальный прибор, который получил название анализатор герметичности цилиндров (АГЦ). Способ измерения аналогичен работе с компрессометром, но устройство фиксирует не показатель давления сжатия в цилиндре, а параметры вакуума.

При помощи данного устройства определяется наличие утечки через камеру сгорания, эффективность прилегания клапанов, выявляется прогар днища поршня, производится оценка состояния и степень износа гильзы. Также АГЦ позволяет оценить состояние поршневых колец, обнаружить закоксовку или залегание колец без разборки двигателя.

Выводы

Было установлено, что нормальной компрессией для двигателя ВАЗ-2114 является показать 11-14 бар . Повышение или понижение данного показателя, а также разрыв больше чем 1 бар между цилиндрами не считается нормой и подлежит диагностике. Замер компрессии в двигателе проводится при помощи компрессометра.

Есть несколько неточностей

Во-первых, традиционно компрессия измеряется при неработающем двигателе при пусковых оборотах, выдаваемых стартером! Это важно: давление в конце такта сжатия зависит от частоты вращения коленвала, поэтому если двигатель будет работать, то компрессия будет гораздо выше указанного диапазона — до нескольких раз! Во-вторых, компрессия измеряется на прогретом двигателе (хотя и есть отдельные «бывылые», измеряющие на холодном, но выходит не более, чем «филькина грамота»!). В-третьих, дроссельная заслонка должна быть полностью открыта

Иначе требуемое количество воздуха не поступит, поэтому показания будут занижены (сжимать-то нечего!). На инжекторном двигателе при полном открытии дроссельной заслонки прекращается подача топлива и искрообразование (т.н. продувка цилиндров). Так что дополнительно отключать систему зажигания не нужно (в отличие от карбюраторных двигателей). В-четвертых, важно не только само абсолютное значение давления, но и то, насколько быстро оно набирается. Этот показатель характеризует состояние не менее точно, чем само давление. В идеале фиксированное значение должно достигаться за 2-3 «качка». Ну и в-пятых, на величину компрессии также влияет состояние стартера и зубчатого венца маховика: при изношенных зубьях и подклинивании величина компрессии также будет занижена. А, вообще, для более точной оценки состояния сейчас гораздо чаще применяется метод утечек.

Компрессия в двигателе ВАЗ – это давление, которое возникает при максимальном сжатии в период нахождения поршня в крайней нижней точке. Чем сильнее это давление, тем выше будет температура воспламенения смеси, соответственно, тем меньше горючего затрачивается на данный процесс, и, тем выше производительность и экономичность двигателя.

Замер компрессии

Компрессия зависит от следующих факторов:

• От количества поступившего газа, которое зависит от положения дроссельной заслонки и пропускной способности воздушного фильтра;
• От температуры ДВС;
• От зазоров между внутренними стенками цилиндра и клапанами.

Зазоры между узлами поршневой группы в цилиндре зависят от самых разных факторов:

• Неверная регулировка просветов между клапанами и стенками цилиндра;
• Степень прогорания и износа стенок поршня и цилиндра;
• Масло на стенках цилиндра способствует уплотнению, и увеличению компрессии, но если бензин по каким-то причинам вспрыскивается в цилиндр, то он смывает масло со стенок, что увеличивает зазор между поршнем и цилиндром.

По этим параметрам водитель, или автослесарь делает предварительную оценку состояния двигателя – его работоспособность, мощность, эффективность.
