Какая сверловка на колёсном диске ВАЗ-2114

Параметры штампованных дисков на автомобиль ВАЗ 2114

ВАЗ 2114, являющийся рестайлингом культового автомобиля 90-х годов прошлого века — «девятки», производился в России на протяжении 12 лет — с 2001 по 2013 годы, и за этот период завоевал сердца сотен тысяч россиян. Даже сегодня на дорогах страны можно встретить этот автомобиль, находящийся в хорошем состоянии, а нередко и с тюнингом под вкусовые предпочтения его обладателя. Конечно, все механические детали рано или поздно приходят в негодность, и у водителя возникает необходимость в замене дисков для своего «железного коня». Многие производители колёс предлагают потенциальным покупателям широкий ассортимент данной продукции на четырнадцатую модель «Лады».

Штампованные

Самым распространенным видом являются стальные, штампованные диски. Они устанавливаются на заводе при сборке автомобиля. Такую популярность у производителей они приобрели не просто так. Штампованные диски являются самым бюджетным вариантом среди своих конкурентов в лице «литых» и «кованых» дисков.

Стоят они примерно 1200-2000 рублей за вариант с 14 радиусом. Вторым немаловажным плюсом можно отметить их ударостойкость. После повреждения они не трескаются, а гнутся, поэтому их можно легко восстановить в любой шиномонтажной мастерской.

Минусами таких дисков является их вес и вид. Они изготовлены из металла, что в результате дает большой вес. Все штампованные диски схожи между собой, поэтому не имеют особой популярности с точки зрения красоты. Результатом становится покупка колпаков на диск.

Какие болты нужны для штампованных дисков?

27 Ноября 2018, 13:00 10740

Переобувка стальных штампованных дисков на легкосплавные литые, покупка новых литых дисков, установка проставок, да и банально сорванная резьба на болтах – это те ситуации, когда приобретение соответствующего колесного крепежа — необходимость.

Теперь представьте себя наедине со своей необходимостью. Вполне логичными решением будет посетить оффлайн магазин и приобрести необходимые болты, примерив их непосредственно на колесах. Давайте предположим, что такой возможности нет или, по любым другим причинам, есть стойкое желание разобраться в этом вопросе самостоятельно. Тогда эта статья именно для вас. Сейчас разберемся, какие бывают колесные болты и чем они различаются. А различаются они тремя основополагающими параметрами: диаметром и шагом резьбы, профилем прижимной части и длиной.

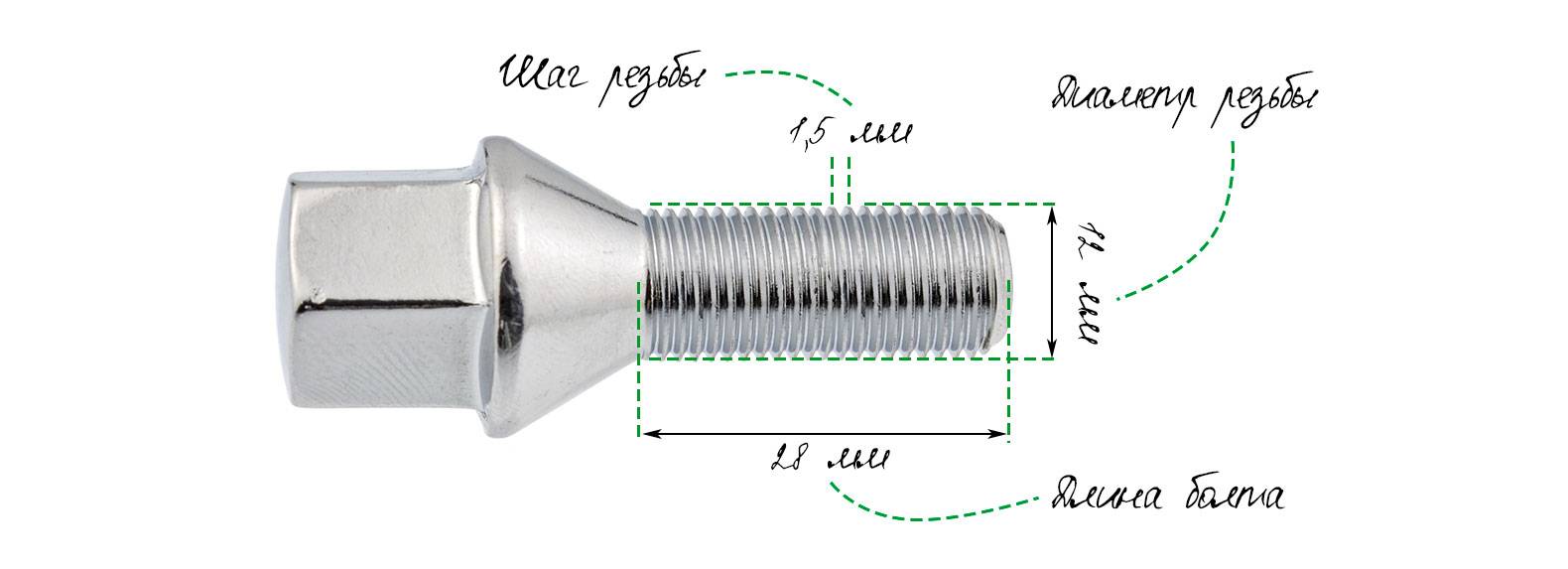

1. Диаметр и шаг резьбы колесного болта

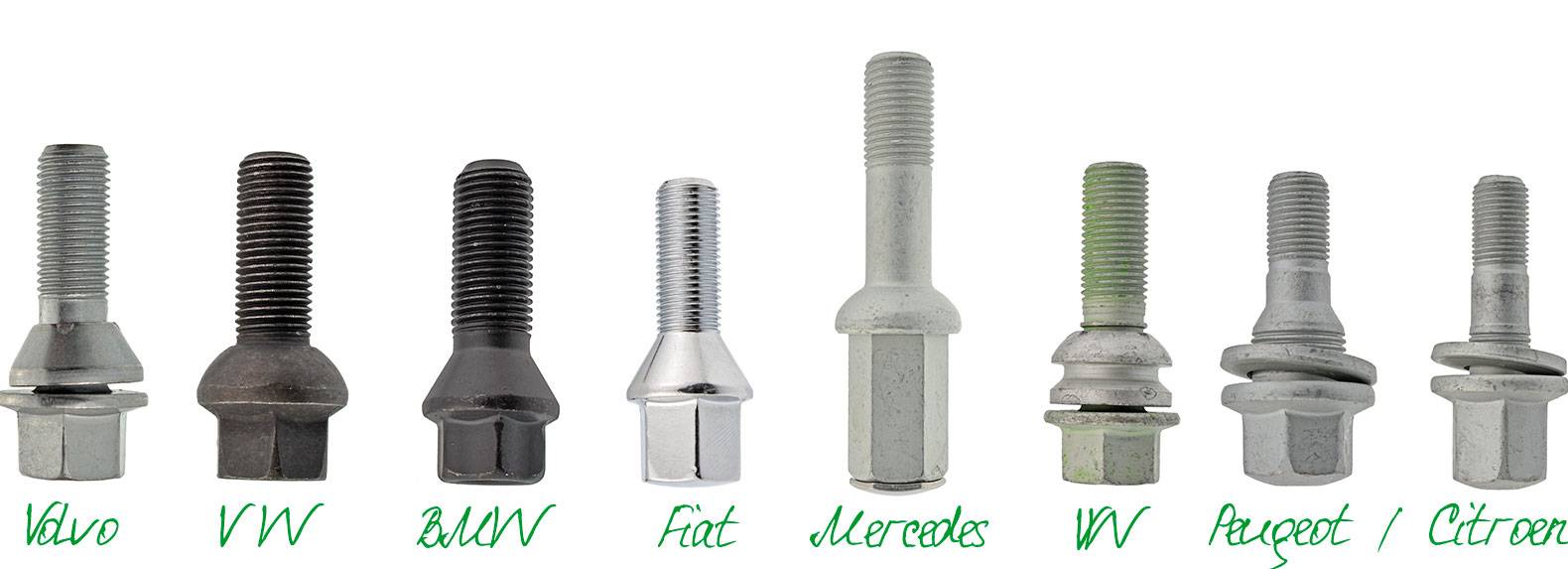

Данный параметр зависит от резьбового отверстия в ступице, т.е. от марки и модели автомобиля. Возможные варианты резьбы колесных болтов для легкового и легкого коммерческого транспорта: 12 x 1.5, 12 x 1.25, 14 x1.5, 14 x 1.25, 16 x 1.5.

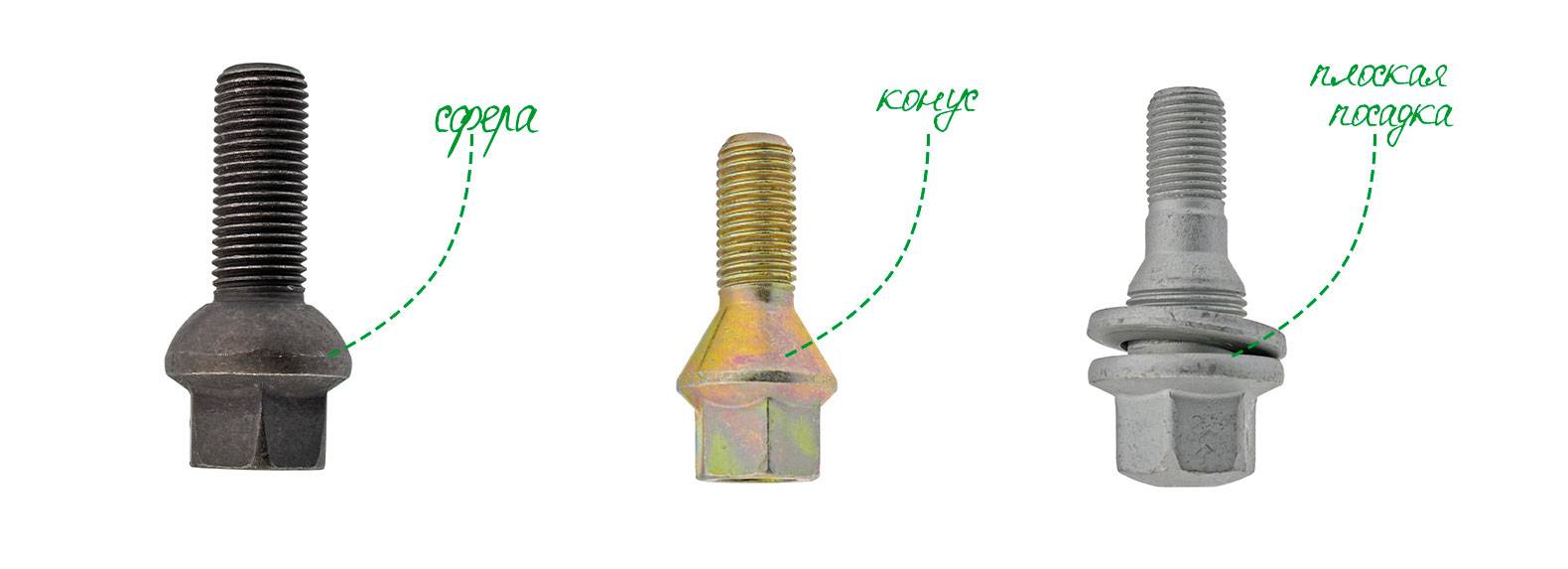

2. Профиль прижимной части колесного болта

Профиль прижимной части колесных болтов — конусный, сферический, плоский — подбирается исключительно по профилю колодца в литом колёсном диске

Важно знать, что профили между собой не взаимозаменяемы!. В чем функциональное назначение данного параметра? Во-первых, при затяжке болтов за счет совпадения профиля прижимной части болта с профилем отверстия в колодце диска происходит центровка колеса на ступице

Во-вторых, таким способом увеличивается площадь соприкосновения болта с диском. Поэтому, использование болтов не по назначению (конусный болт в дисках, предназначенных для сферических болтов и наоборот) чревато деформированием посадочных колодцев в диске, не говоря уже о том, что сила прижима будет значительно меньше. Кроме того, во время эксплуатации автомобиля, неплотное прилегание приводит к цикличным ударам по болту и, как следствие, к самооткручиванию

В чем функциональное назначение данного параметра? Во-первых, при затяжке болтов за счет совпадения профиля прижимной части болта с профилем отверстия в колодце диска происходит центровка колеса на ступице. Во-вторых, таким способом увеличивается площадь соприкосновения болта с диском. Поэтому, использование болтов не по назначению (конусный болт в дисках, предназначенных для сферических болтов и наоборот) чревато деформированием посадочных колодцев в диске, не говоря уже о том, что сила прижима будет значительно меньше. Кроме того, во время эксплуатации автомобиля, неплотное прилегание приводит к цикличным ударам по болту и, как следствие, к самооткручиванию.

Во время самостоятельного подбора нужно принять во внимание следующие факты:

• болты сферические — только для оригинальных дисков Mercedes и автомобилей группы VAG (Audi, VW, Skoda, Seat);
• болты плоские — только для оригинальных литых дисков Peugeot и Citroen;
• болты конусные — для оригинальных дисков тех марок автомобилей, которые не упомянуты в предыдущих пунктах;
• диски сторонних производителей, будь то OZ, BBS, Enkei или их китайские реплики рассчитаны на использование только конусных болтов.

3. Длина колесного болта

Чтобы подобрать длину колесного болта – разместите болт в посадочный колодец диска и замерьте часть болта, которая выступает с обратной стороны. Длина выступающей части должна составлять не менее 15-17 мм, что обеспечит проход болта через тормозной диск (5-7 мм) и использует все витки резьбового отверстия в ступице (10 мм). Допускается выход болта с обратной стороны ступицы на 2 мм.

Если конвертировать полученные 12 мм в количество витков, то получаем 9.6 витков для шага резьбы 1.25 (12/1.25) и 8 витков для шага резьбы 1.5 (12/1.5). Количество полных оборотов «балонника» при закручивании болта и является количеством закрученных витков. 8-9 полных оборотов — оптимальное значение.

Покупайте колесные болты известных производителей. Одинаковые на вид болты и гайки могут значительно отличаться по качеству.

На сегодняшний день оптимальными по соотношению цена-качество являются бренды Bimecc, Veсtor, TPI, Starleks. Не смотря на их китайское и тайваньское происхождение это проверенные временем бренды. C учетом качества и широты ассортимента наш магазин остановил свой выбор на производителе Vector.

Правила выбора дисков R15 на 2114

Диски на 15 на 2114 являются самым популярным вариантом замены для каждого владельца этой марки авто, так как соотношение цена/качество и внешний вид увеличенных колёс в значительной степени побуждают к покупке.

Прежде всего, нужно сказать про универсальность размера, так как профиль покрышки 60 мм, подходящий под эти колёса, как правило, выполняется во внесезонном варианте, то есть колёса будут обладать необходимыми характеристиками как при скоростной езде по асфальту, так и при передвижении в зимнее время.

Подобные диски уже не являются штатными, поэтому часто изготавливаются как в «штамповке», так и в литом или кованом вариантах, и право выбора остаётся за владельцем, в зависимости от его эстетических соображений и размера бюджета.

Основная размерность, рекомендованная производителем, — это 6,0J х 15 ЕТ45, 6,5J х 15 ЕТ40 или 5,5J х 15 ЕТ45. Предельная ширина резины может быть 205 мм, а вылет — 45 мм, причём он должен варьироваться в зависимости от толщины обода, чтобы центрировать положение колеса под колёсной аркой.

Компании, предлагающие данные колёса в литом исполнении на рынке, — Venti, Tech-Line, Aero, Neo и другие.

Эксклюзивные диски R17 на ВАЗ 2114

Что обозначают цифры

• R — Диаметр обода (в дюймах);
• J — Ширина обода (в дюймах);
• DIA — Диаметр ступичного отверстия (в мм);
• ЕТ – Расстояние между вертикальной осью обода до плоскости, которой диск упирается в ступицу.

Замер ступичного отверстия (DIA) Примечание: Это значение может быть нулевым, с отметкой плюс или, когда диск сильно вогнут внутрь, отрицательным.

Параметр этот очень важный, так как из-за его неправильного выбора диск может не сесть на штатное место, даже если все остальные размеры подходят. Как узнать вылет диска, показано на одном из представленных выше фото.

Виды вылетов: отрицательный, нулевой, положительный

• LZ – количество мест под крепление диска болтами или гайками на шпильку;
• PCD – диаметр круга в миллиметрах, по периметру которого располагаются крепёжные отверстия (это как раз и есть разболтовка).

Где на литых дисках указывается разболтовка: на упаковке есть полная информация

На заметку: На дисках негде посмотреть этот размер, если нет упаковочной коробки.

Приходится замерять этот размер самостоятельно, но делать это рулеткой или штангенциркулем неудобно. Проще воспользоваться коэффициентами для расчёта, которые мы представили ниже.

Количество креплений	Коэффициент
3	1,155
4	1,414
5	1,701
6	2,0
10	3,326

В крайнем случае, можно просто примерить диск на ступицу и попробовать закрутить гайки (или болты).

Как узнать разболтовку колес (PCD)

Если диск не оригинальный, а универсальный, он может иметь двойную сверловку – например: 5*100/5*114,3. Его можно ставить и на автомобили с PCD 5*100, и на автомобили с PCD 5*114,3.

Универсальные диски с двойной сверловкой

Ступичное отверстие на универсальных дисках обычно делают большего размера – например: 67,1 как для Мицубиси, у которого разболтовка 5*114,3.

Чтобы надеть эти диски, допустим, на Шевролет с разболтовкой 5*100 и ступицей 57,1, нужен всего лишь пластиковый адаптер размером 67,1*57,1.

Переходные кольца (ступичный адаптер)

Эти цифры соответствуют наружному и внутреннему диаметрам кольца, с помощью которого можно перейти с 67 на 57 ступицу.

Ширина и вылет диска

Стандартная ширина диска «Жигулей» пять с половиной дюймов (5,5J или 5 1/2 J), но она может варьироваться от пяти до шести дюймов. Кроме ширины также важен параметр вылета. Вазовский вылет, в зависимости от года выпуска и модели, варьируется между 29 и 34 миллиметрами.

Для «Жигулей» вылет равен 29 мм, для 2108/09 он составляет 34 мм. Однако установить «восьмерочные» колеса на классику можно.

Вылет — расстояние между серединой диска и плоскостью, которая прилегает к ступице. Обозначается буквами ET.

Я набросал кое-какие каракули и отметил на них нужные показатели.

ET — положительный вылет (обозначается в миллиметрах) -ET — отрицательный вылет (обозначается в миллиметрах) J — ширина диска (обозначается в дюймах) 2 — поверхность диска, прилегающая к ступице 3 — середина диска Диаметр диска обозначается в дюймах

На изображении диски в разрезе. Тот, который слева, имеет положительный вылет, справа — отрицательный.

Основные параметры автомобильных колесных дисков. Слева положительный вылет, справа отрицательный

Если установить диски, у которых вылет окажется выше родных показателей, то они утопятся вовнутрь и при движении могут чирить о кузов, подкрылки или элементы подвески.

Если вылет будет меньше, то наоборот — будут выступать и соприкасаться с арками. Кроме этого, при меньшем вылете также увеличится нагрузка на ступичный подшипник и он чаще будет выходить из строя.

Шины ВАЗ 2107: особенности эксплуатации и хранения

От состояния колес “семерки” непосредственно зависит безопасность на дороге. Поэтому нужно ответственно подходить к выбору дисков и покрышек, контролировать состояние протектора и давление в шинах. Для этого надо знать параметры дисков, номинальное давление в шинах, тип протектора, подходящий для конкретных погодных условий.

Разболтовка ВАЗ 2107

Первое, на что необходимо обратить внимание при установке дисков — разболтовка ВАЗ 2107. Конструкция “семерки” предусматривает разболтовку колес “98х4” — крепление четырьмя болтами, отверстия которых находятся на окружности диаметром 98 миллиметром

Многие иномарки имеют близкую разболтовку — 100х4. В первом случае расстояние между центрами болтов 69,3 мм, во втором — 70,7 мм.

Погрешность в 1,4 мм не дает возможности качественно закрепить “не родной” диск, что со временем приведет в повреждению диска, болтов или крепежных отверстий.

Существуют способы крепления дисков 100х4 на ВАЗ 2107 при помощи шпилек, эксцентриков, проставок или удлиненных болтов. Но все они или ухудшают надежность крепления, или излишне усложняют его. Без крайней необходимости лучше ставить “родные” диски. Неправильное крепление колес может стать причиной разбалансировки и вибрации, а в худшем случае отпавшее на ходу колесо станет причиной аварии.

Давление в шинах ВАЗ 2107

Номинальное давление в шинах зависит от типа покрышек и нагрузки на автомобиль. Если колеса перекачаны или приспущены, пятно контакта шины с дорогой меняется. Это вызывает ухудшение управляемости и увеличение тормозного пути. Кроме этого, начинается неравномерный ускоренный износ протектора. При перекачанных шинах увеличивается износ центра покрышки, при недокачанных — краев.

Проверять давление в шинах рекомендуется через 500 км пробега, однако на практике это лучше делать чаще. Небольшие проколы шины, дефекты диска и золотника становятся причиной выхода воздуха из отдельных покрышек. В этом случае возможен увод машины с курса, особенно при торможении.

Номинальное давление в шинах ВАЗ 2107 зависит от типоразмера резины:

• 165/80R13 — 1,6 для передних, 1,9 для задних колес;
• 175/70R13 — 1,7 для передних, 2,0 для задних колес.

В жаркую погоду и при движении давление в шинах растет. При агрессивном стиле езды, прохождении крутых поворотов на высокой скорости, давление может повыситься до 3-4 атмосфер.

Материал покрышек рассчитан на это и выдерживает такие перепады. Но если при наличии грыжи или пореза на шине она может взорваться.

Особенно опасен взрыв передней покрышки, после которого удержать автомобиль на трассе очень непросто.

При снижении давления увеличивается сопротивление качению, что приводит к росту расхода топлива. Также покрышка подгибается, машина становится менее чуткой при маневрировании.

При слишком низком давлении в шинах покрышки могут даже разбортироваться при прохождении крутого поворота.

Выбор и хранение шин

• Тип шин должен соответствовать сезону и состоянию дорожного покрытия. При среднесуточной температуре ниже 5 градусов следует переходить на зимние шины, при более теплой — на летние.
• Летние шины при низкой температуре твердеют и теряют сцепление с дорожным покрытием. Зимние — интенсивно изнашиваются при высокой температуре.
• Не стоит покупать шипованные зимние шины, если приходится ездить по расчищенным от снега городским улицам, не выезжая за город. Шипы хороши на снежном покрытии и в грязи, но плохо проявляют себя на асфальте.
• Перед хранением шины нужно очистить от грязи и вымыть.
• Шины следует хранить в вертикальном положении на полу или стеллаже без острых ребер, способных повредить резину.
• Недопустимо хранить шины, подвесив а внутреннюю поверхность — в таком положении деформируется прилегающий к ободу край шины.
• Нельзя хранить шины под прямыми солнечными лучами и на открытом воздухе.
• Недопустимо располагать возле шин нагревательные приборы.

Информация о разболтовке колесных дисков на отечественных автомобилях ВАЗ

Все автомобили ВАЗ с самого основания завода и до наших дней имели лишь 3 основных типа разболтовки, так как большинство модификаций были выполнены на единой платформе, у них менялся только внешний вид. Разболтовка на большинство моделей «Лады» выглядела следующим образом:

Самый маленький представитель автоконцерна – ВАЗ 1111, в народе называемый «Ока», производился в РФ на протяжении 20 лет – с 1987 по 2008 года. Учитывая, что масса данного авто особо малого класса составляла всего 975 кг, а нагрузка на колесо приходилась менее 250 кг, «Ока» стала одним из немногих представителей в своём классе, для которого использовалась разболтовка из 3 шпилек.

Конечный параметр составлял 3х98, при диаметре посадочного отверстия 58,1 мм. Это было достаточно экономно для владельцев «Оки».

Найти на рынке подобную размерность колеса было достаточно проблематично, потому штампованные изделия с радиальностью R12 и R13 нередко пересверливались, чтобы удачно сесть на ступицу.

Вам это будет интересно Что такое вылет колеса

Разболтовка ВАЗ 2107 4х98

Подавляющее большинство моделей концерна «АвтоВАЗ», начиная от 2101 и заканчивая «Ладой Приора» или «Калина», выпускалось с конвейера в виде седанов, лифтбеков, хэтчбеков или универсалов компактного либо субкомпактного класса.

На заметку.

Нагрузка на колёса и динамические параметры данных транспортных средств сильно похожи друг на друга.

Начиная с 1966 года, когда концерн выпустил свою первую «копейку», и заканчивая 2015 годом, разболтовка колёс на эти авто составляла 4х98 мм, диаметр центрального отверстия – 58,1 мм.

Самые популярные на сегодняшний день модели «Лады», для которых всё ещё продаются диски с разболтовкой 4х98 — это ВАЗ 2106, 2107, 2109, 2110, 2112, 2114.

Последние модели ВАЗов, такие как «Веста», «Гранта» и «Х-Рей», выпускаемые с 2015 года, имеют разболтовку на колёсах максимально приближенную к международному стандарту компактных автомобилей. Данный параметр на указанных модификациях составляет 4х100.

Однако данная разница вовсе не означает, что разболтовка 4х98 не позволяет установить на более старые автомобили диски от «Х-Рей». Напротив, все изделия обладают полной совместимостью, водители могут даже не использовать проставочные пластины, так как гайка может быть накручена до упора и надёжно фиксирует колесо.

Среди всей продукции концерна «АвтоВАЗ» всегда шли особняком такие модели, как ВАЗ 2121, или классическая «Нива» и все производные от данного внедорожника: 5-дверная «Тайга», Chevrolet Niva и другие модели. Ввиду повышенных нагрузок на ступицы и колёса из-за неудовлетворительных дорожных условий, на которые были рассчитаны все параметры «Нивы», эти компактные вездеходы традиционно имели разболтовку дисков 5х139,7, с диаметром центрального отверстия 98,5 мм.

Эти увеличенные показатели давали колесу свободно сопротивляться изгибающему моменту, воспринимать большие нагрузки при переносе центра тяжести в одну сторону при движении по наклонной плоскости или при вынужденном вывешивании колёс, а также позволяли авто передавать больший крутящий момент на протекторы покрышек при движении в гору без риска поломки деталей.

Диски для ВАЗ 2114

Важно!

Несмотря на скудность ассортимента при оснащении транспортных средств и маленький выбор авто различных классов, завод добился максимальной универсальности в совместимости и возможности взаимозаменяемости колёсных дисков для авто, выпущенных в 2021 году или 50 лет назад.

Какая сверловка на ВАЗ-2114: фото и видео

Красота, конечно, требует жертв, но выходить за границы здоровой логики все же не стоит. При выборе дисков на ВАЗ-2114 нужно руководствоваться не только и не столько дизайном литья или штамповок, но и размерами в первую очередь. Соответствие заводских посадочных размеров размерам новых дисков будут гарантировать безопасную эксплуатацию автомобиля.

Какая сверловка на ВАЗ-2114

Одним из основных параметров, на которые следует обращать внимание при замене штатных дисков на автомобиле ВАЗ-2114 — размеры, расположение и диаметры крепёжных отверстий, PCD, pitch circle diametr, а по-простому, сверловка или разболтовка. Разболтовка на диске ВАЗ-2114. Разболтовка на диске ВАЗ-2114

Разболтовка на диске ВАЗ-2114

Разболтовка — эта характеристика выражается двумя цифрами и указывает на расстояние между центрами крепёжных отверстий и их количество.

Сверловка для всех автомобилей ВАЗ (кроме Оки и Нивы) — 4х98, четыре отверстия, центры которых расположены на расстоянии 98 мм друг от друга.

Тем не менее это упрощённое обозначение для пользователя. Производитель дисков обязан учитывать как диаметр отверстия, их количество, расстояние между их центрами, так и диаметр, по которому центра отверстий расположены. Такое обозначение усложнило бы выбор дисков пользователем, поэтому знать сверловку в формате «количество отверстий/расстояние между ними» считается достаточным.

Ещё несколько параметров колёсного диска

Сверловку можно замерить по запаске. Н всех САМАРах сверловка 4*98

Есть ещё несколько параметров, которые касаются родных колёсных дисков ВАЗ-2114 — это ширина стокового диска 5.0J, вынос диска ЕТ45, диаметр центровочного отверстия по ступице — 58,5.

Как поставить диск 4х100 на ВАЗ-2114

Большинство престарелых иномарок имеют сверловку 4х100. Это даёт возможность разнообразить выбор дисков практически до бесконечности. Однако надо учитывать, что простая установка, без доработок, дисков 4х100 на посадку 4х98 ни к чему хорошему не приведёт. Дело в том, что допуск при изготовлении диска не превышает 0,7-1 мм. То есть надеть диск с посадкой 4х100 теоретически можно, но это приведёт к тому, что только один болт из четырёх сядет точно по конусу. Остальные крепления просто не прожмутся до конца и, как следствие, диск сядет с перекосом, который на глаз проверить практически невозможно.

Диск с разболтовкой 4*100

Диск не приляжет привалочной плоскостью к ступице, а это приведёт к тому, что он будет иметь биение.

Систематическое биение может не только привести к тому, что единственный закрученный правильно болт быстро ослабнет, но и к мгновенному износу ступичного подшипника, а остальные болты будут ослабляться сами собой. Выход из этой ситуации есть.

Биение диска приводит к быстрому износу подшипника ступицы

Для установки диска с разболтовкой 4*100 нужно либо ставить проставку, либо устанавливать шпильки с гайками вместо болтов.

Менее надёжный вариант — установка болтов со смещённой головкой. Не совсем правильный вариант — установка шпилек, к примеру, от головки блока и гаек от Нивы, но шпильки не рассчитаны на усилие на кручение, поэтому самым надёжным вариантом будет установка проставок. Их можно выточить своими руками, либо купить готовыми.

Но и здесь нужно учитывать несколько нюансов:

1. Ширина проставки должна быть не менее 20 мм, поскольку только в этом случае мы обеспечим надлежащую прочность резьбы.
2. При этом вынос диска увеличится на тех же 20 мм, что нужно учитывать при подборе диска.
3. Диск при этом необходимо выбирать с минимальным вылетом, чтобы снять нагрузку со ступицы и как-то компенсировать разницу в выносе.

Использование болтов эксцентриков со смещенным центром Установить колесные проставки Установка шпилек с эксцентриковой гайкой

Видео об установке проставок для изменения сверловки на ВАЗ-2114

Заключение

Относитесь внимательно к замене дисков на нестандартные и помните, что самый убойный внешний вид никогда не заменит безопасность, тем более на высоких скоростях. Удачной и безопасной всем дороги!

carfrance.ru

Размер подшипника передней ступицы Ваз 2108

Любая запасная часть современного автомобиля должна быть безукоризненно подобрана под посадочные и технологические размеры. К большому сожалению, производитель не всегда учитывает особенности применения материалов в запасных частях, что сказывается на их сроке службы, надежности, в конце концов, безопасности движения

Ходовая часть автомобиля подвержена огромным нагрузкам, поэтому не уделять внимание соответствию заводских размеров с заменяемыми, просто нельзя

Размер подшипника передней ступицы ВАЗ 2108

Если браться за этот вопрос конкретнее, то ходовая часть автомобилей популярных моделей и марок чаще всего страдает от некачественных запасных частей. Сначала рассмотрим эту проблему на примере подшипника передней ступицы ВАЗ 2108.

Казалось бы, ничего сложного нет — у ступицы есть свои стандартные размеры, которым должен соответствовать роликовый подшипник:

внутренний диаметр — 34 мм; наружный диаметр — 64 мм; ширина подшипника — 37 мм.

Только по этим параметрам уже можно подобрать подшипник, которых отечественные заводы выпускают тысячами. Производители из Китая активно в этом помогают, предоставляя продукцию не самого лучшего качества, которая не выдерживает никакой критики. Ни марка стали, ни количество шариков ни динамические показатели таких подшипников не соответствуют стандартам. Встречаются подшипники вообще без маркировки, и находятся особо рачительные владельцы, которые их покупают. Такие подшипники сгорают за 1000 км и рассыпаются просто на ходу.

Особенности выбора подшипника ступицы ВАЗ 2108

Естественно, что мы не сможем проверить динамическую нагрузку на обоймах подшипника и на каждом его шарике. Но нужно запомнить, как Отче Наш, что:

• подшипник ступицы ВАЗ 2108 имеет маркировку 25 69 07;
• по международной системе маркировки он обозначается 53 20 66 DA;
• подшипник имеет массу 0,445 кг;
• диаметр шарика — 9,525 мм;
• количество шариков — 28.

Сложность выбора подшипников состоит в том, что это не расходная деталь, и меняется она не так часто, как поршневые кольца, или сайлент-блоки. Поэтому некоторые производители не утруждают себя изготовить даже человеческую упаковку. Кроме того, подшипник, применяемый в ступице переднего колеса ВАЗ 2108 — необслуживаемый, а это значит:

• подшипник не требует смазки;
• не требует преднатяга;
• не требует регулировок при установке и эксплуатации;
• должен иметь очень высокий ресурс.

Конструкция ступичных подшипников для ВАЗ 2108

Все автомобили ВАЗ комплектуются только тремя видами ступичных подшипников — подшипники ступицы переднеприводных автомобилей ВАЗ, подшипники ступицы задних колес, и подшипники ступиц автомобилей Калина и Гранта, которые отличаются меньшими размерами.

Все подшипники ВАЗ относятся к типу HUB-1, а этот тип характеризует конструкция и особенности установки. Подшипник имеет двухрядную конструкцию, представляет вид шариковых радиально-упорных подшипников с закрытыми рабочими поверхностями и не имеет фланцев для крепления к ступице.

Производители и цены подшипников ступицы ВАЗ

Эти подшипники относят к среднему ценовому сегменту, поэтому спрос на них очень высок. Из-за этого часто можно встретить подделки, о которых мы упомянули. Тем не менее, переход завода ВАЗ на подшипники такого типа, вместо роликовых, старого образца, позволил выбирать подшипники не только отечественного производства, но и многих других зарубежных заводов.

Основная процентная доля подшипников, применяемых на автомобилях ВАЗ, лежит на отечественном производителе, среди которых можно выделить несколько заводов:

1. Саратовский подшипниковый завод (SPZ) — 28%.
2. «Волжский стандарт» — 2%.
3. Самарский завод СПЗ9 — 8%.
4. «Лада Имидж» — 7%.
5. Вологодский подшипниковый завод VBF — 4%.

Отметим только, что «Лада Имидж» поставляет продукцию на конвейер завода непосредственно, а СПЗ имеет наибольшую долю на рынке запасных частей. По качеству изготовления ничего конкретного сказать нельзя, потому что на каждом заводе могут быть сбои, но даже если подшипник оказался некачественным, предприятие должно его заменить. Цены на подшипники передних ступиц ВАЗ 2108 редко превышают 250 рублей за штуку, а импортные модели могут стоить немного дороже, но и качество у них соответствующее.

Так, подшипники Kraft, SCT, Trialli, LGR могут стоить порядка 300-350 рублей, но это производители с мировым именем, и на качество подшипника можно рассчитывать однозначно. Выбирайте правильные подшипники, и пусть ваша восьмерка уверенно катится вперед!

Особенности размерности колёс для самых популярных моделей ВАЗ

Среди нескольких десятков модификаций ВАЗ наиболее популярными моделями за все 50 лет являлись только 2 из них, о чём можно судить по количеству проданных экземпляров. Размеры колёсных дисков для данных авто имели следующие параметры, которые менялись в зависимости от года выпуска, технической оснащённости и комплектации автомобиля:

ВАЗ — последняя модификация «классики», выпускавшаяся на конвейерах завода в течение 30 лет: с 1982 по 2012 годы. На протяжении этого времени она ни разу не меняла свой внешний облик, а разболтовка дисков была едина – 4х98 с диаметром центрального отверстия 58,6 мм.

Ширина обода несколько менялась в зависимости от года выпуска модели.

Если в 1982 году на заводе производились модели с посадочным габаритом для шины в диапазоне от 5J до 5,5J, то на закате производства концерн увеличил допустимую размерность до 6J.

Вам это будет интересно Размеры дисков на авто Мазда (Mazda)

Радиальность колёс неизменно варьировалась от R13 до R15, что позволяла чередовать их по сезонам, периодически меняя профиль боковой части шины или сразу использовать всесезонные покрышки на диаметре R14.

Размер шин ВАЗ 2107 неизменно составлял всего 3 основных параметра – 175/70/R13, 185/60/R14 и 185/55/R15. Последний из перечисленных параметров активно пользовался спросом среди любителей быстрой езды по ровным городским дорогам.

На заметку.

Что же касается резины R13, то она позволяла водителю чувствовать себя максимально комфортно при езде по пересечённой местности, а также в зимнее время, когда высокий профиль корда принимал участие в сцеплении с поверхностью дороги. Но наиболее популярным параметром оставался универсальный размер R14 и самое большое количество шин реализовывалось именно в этой размерности.

Если рассмотреть более ранние авто концерна, можно убедиться в том, что колёсная база «Жигулей» практически не менялась на протяжении более чем 40 лет. Это приводит к моральной отсталости технического оснащения продукции завода. В то же время отсутствие новых разработок сильно снижает как скорость выпуска с конвейера, а также себестоимость на инженерное оснащение, что приводит к очень привлекательной розничной цене транспортного средства.

ВАЗ 2114. Выпускалась в меньшем диапазоне — с 2001 по 2013 годы. Авто было лишь рестайлинговой модификацией классической «девятки». Наследие устаревшей модели не повлияло на высокую популярность этой «Лады», а все колёса, которые ставились в базовом исполнении на ступицы, имели ту же традиционную разболтовку 4х98, DIA 58,6 мм.

Евростандарт разболтовки 4х100 для Lada X-Ray

Как и разболтовка ВАЗ 2114, ширина колёсных дисков мало чем отличалась от «семёрки» и колебалась в пределах 5J – 6J на весь период производства. Что же касается радиальности, то концерн полностью исключил из заводского оснащения диаметр в 15 дюймов, не запрещая при этом установку данного параметра водителями в качестве опции. Разболтовка дисков ВАЗ 2114 в текущей размерности позволяла устанавливать также стандартные диски 4х100 в соответствии с привычными для Европы размерами.

Ни одна модель «Лады» никогда не выглядела агрессивно, визитной карточкой продукции была практичность и надёжность при эксплуатации. Концерн не использовал экстремальные показатели вылетов, и колёса всегда прятались под арками кузова. Средние предельные показатели ЕТ как для ВАЗ 2107, так и 2114, составляли ЕТ25…35 мм, а отступление от этой характеристики обязывало водителей устраивать на боковых частях кузова дополнительные брызговики и менять конструкцию ступиц, делая их более прочными во избежание деформаций.

Важно!

Разболтовка колес ВАЗ 2114, равно как и все прочие размерности ступицы и дисков, использовались на последователях марки – «Калине» и «Приоре». С приходом в отечественный концерн нового руководства параметр вовсе перестал существовать, так как у завода появилась новая ориентация на запад и возможный импорт продукции в ближайшие государства СНГ.

5 шпилек на колёсах ВАЗ 2121

Про разболтовку колесных дисков ВАЗ (4х98 и 4х100)

Рейтинг 4.5 из 5. Голосов: 46

Какая разболтовка на ВАЗ 2110? 4х98. Не редко бывает так, что почти даром от иномарки достаются диски с разболтовкой 4х100. А Вы знаете, можно ли поставить диски 4х100 на ВАЗ? Как лучше их установить, и безопасно ли это?

Сначала разберемся, что означает разболтовка дисков ВАЗ 4×98 и 4×100.

• 4 – это количество болтовых отверстий.
• 98 и 100 – это диаметр окружности в мм на которой они расположены.

Если посчитать, то расстояние между болтами при разболтовке 4×98 будет 69.3мм., а при 4×100 – 70.7мм. То есть разница в 1.4мм. Погрешности есть везде, в том числе и в разболтовке, но разница в 1,4мм. не позволяет на ВАЗ идеально установить диски с разболтовкой 4×100. Самый простой метод – просто притянуть диск на обычные удлинённые болты, либо вообще только на 3 болта вместо 4. Такой метод не является безопасным, поэтому от него лучше отказаться.

Расшифровка показателей на диске

Автомобильные диски будет проще подобрать, когда известна расшифровка предоставляемых индексов, и поэтому требуется особая внимательность к рассмотрению деталей в данном деле. Обязательно нужно помнить, что каждое обозначение нанесено не просто так и имеет свою информационную нагрузку.

К примеру, 175/70 R13 считается стандартным вариантом, поэтому его нужно рассмотреть особо детально. Это значит, что диаметр шины составляет 13 дюймов, высота профиля в процентном соотношении составляет 70, ширина в миллиметрах равна 175. Это позволяет детально разобраться, подойдет ли шина для обустройства автомобиля. На основании этого подбирается диск, который идеально «вписывается» в геометрические пропорции.

Сыверловка и разболтовка дисков ВАЗ

Разболтовка колес на ВАЗ 2107

Конструкция семерки предполагает сверловку колес 4×98, где цифра 4 указывает на количество болтов, а 98 обозначает диаметр отверстий на дисковой конструкции.

На многих иномарках применяется разболтовка со схожими параметрами – 4×100. В первой ситуации дистанция межу центровочными болтами составляет 69,3 мм, а во втором случае – 70,7 мм. Погрешность составляет 1,4 мм и при этом не дает возможности выполнить плотную фиксацию нестандартного диска.

Кроме того, установка автодиска с нестандартными параметрами может привести к деформации элементов, а именно крепежных отверстий и болтов.

Существуют и другие методы крепления дисков 100×4 на семерку. К примеру, можно использовать удлиненные болты, переходные кольца, шпильки и эксцентрики. Однако эти детали в конечном итоге могут усложнить или ухудшить крепление колесного изделия.

Поэтому рекомендуется устанавливать стандартные автодиски и покрышки, чтобы не привести к разбалансировке колеса и вибрации во время движения.

Диски на ВАЗ 2107 устанавливаются 13-дюймовые штампованные диски или аналоги с идентичными параметрами. Покрышки имеют размеры 175/70/R13.

Параметры шины	Размеры дисков	Разболтовка	Ширина	Вылет	Центровочное отверстие
175/70/R13	13”	4×98	5.0J	ET 29	DIA 60.1

Номинальное давление в покрышках «семерки» напрямую зависит от типоразмеров резины:

175/70/R13 – 1,9 задние, 1,6 передние колеса;

165/80/R13 – 2,0 задние, 1,7 передние.

Разболтовка колес на модели 2106

Для шестерки разболтовка колес составляет 4×98. Что касается заводских габаритов дисков, то:

• стандартная ширина составляет 5.0J,
• центровочное отверстие 58,5 мм,
• вылет ET

Размерность покрышек на шестерку – 175/70/R13.

В качестве рестайлинга можно установить колеса 185/60/14, 195/50/R15.

Параметры автошины	Заводская разболтовка	Нестандартные параметры диска
155/R13/ 82Q	4×98	4.5Jx13 ET37
175/70/R13 82 S	4×98	5Jx13 ET29
175/70/R13 82T	4×98	5.5Jx13 ET32
175/65/R14 82S	4×98	5.5Jx14 ET29

Сверловка на модели ВАЗ 2109

Автомобиль ВАЗ 2109, «девятка», имеет заводские параметры разболтовки автодисков 4×98. В заводской комплектации устанавливались шины 175/70/R13 и 13-дюймовые диски.

Размеры автошин	Размеры дисков	Разболтовка	Вылет	Центровочное отверстие
175/70/R13	13	4×98 5Jx13	ET29	58,6
175/65/R14	14	4×98 5.5Jx14	ET29	58,6
195/50/R15	15	4×98 6.5Jx15	ET32	58,6
205/45/R16	16	4×98 7Jx16	ET34	58,6

Разболтовка колес на ВАЗ 2110

На десятой вазовской модели устанавливаются заводские штампованные колесные диски на 13 дюймов и покрышки 175/70/R13. Также выпускались комплектации десятки с литьем на 14 дюймов и резиной 175/65/R14.

Что касается размеров заводских дисков ВАЗ, то ширина составляет 5,0-5,5J, сверловка 4×98, как и на других моделях, центровочное отверстие 58,5 мм и вылет ET 37-40.
