Снимаем кнопку аварийки на ВАЗ-2110

Доработка аварийной кнопки

Аварийной сигнализацией каждый водитель пользуется довольно часто, причина тому – устоявшиеся правила поведения на дороге. Когда автомобиль пропускают в пробке, то по неписанным законам в знак благодарности нужно мигнуть «аварийкой». На некоторых современных авто производитель устанавливает специальные кнопки «спасибо-извините», которые после нескольких миганий отключаются автоматически. Если такой кнопки нет, то приходится самостоятельно считать сигналы и прерывать их вручную. Ситуацию можно исправить с помощью небольшого усовершенствования.

Изменение принципа работы аварийной сигнализации при установке устройства

Если кратковременно нажать кнопку «аварийки», то механизм даст быстрый сигнал бипером и откатывается на последнюю программу, установленную специалистом (лампочка в этом режиме горит непрерывно). Двумя нажатиями осуществляется переход в обычный режим аварийной сигнализации. Сигнальные лампы будут мигать до тех пор, пока водитель не нажмет кнопку для отмены.

После нажатия и отпускания кнопки устройство пропускает три сигнала бипера, после чего записывать в память следующую программу, работает по ней и уходит в режим ожидания. Запрограммировано автоматическое отключение бипера после четвертого мигания лампочки.

При переходе из одного режима работы в другой две линии проводников включаются (актуально и для бипера в покое). Отслеживают состояние работы устройства по лампам-индикаторам проводников на панели приборов автомобиля.

Порядок работы

Основу устройства составляет не дорогой микроконтроллер (Микрочип PIC 12 А 629). Марка выбрана с учетом запаса флэш-памяти и незадействованных в работе ячеек.

Когда необходимая база устройства подготовлена можно переходить непосредственно созданию следующих элементов. На первом этапе работ убираем фиксацию и извлекаем фишку.

Далее необходимо снять лампочку и, аккуратно расцепив клиперы, снять верхнюю крышку.

После снятия движущейся части кнопки, извлекается металлический штырек, который обеспечивает ее фиксацию. Затем производится сборка в обратной последовательности.

На следующем этапе нужно подготовить саму кнопку. Для этого извлекаются провода, и их концы изолируются термоусадочной трубкой.

Красный провод должен быть присоединен к «плюсу», на определенный пин. Один из черных проводов будет отвечать за массу, а второй – за распознавание. Желтый провод должен уходить на лампочку.

Далее нужно произвести монтаж готовой кнопки в автомобиль.

На финальной стадии работы прикрепляют зуммер к жгуту с проводами с помощью термопестика или простого хомутика. Короткие концы должны быть распаяны согласно схеме к микроплате, а длинные закреплены к фишке автомобиля. Монтаж проводов рекомендуется проводить в скрутку.

Принцип работы готового устройства, управляющего кнопкой аварийной сигнализации, показан на видео.

В прикрепленном АРХИВЕ-1 и АРХИВЕ-2 можно найти исходные материалы и схемы для изготовления устройства.

Особенности схемы

В электрическую цепь поворотников ВАЗ-2110 входят:

  • лампочки фонарей общим числом шесть штук;
  • два индикатора, установленных на приборной панели;
  • кнопка аварийки;
  • подрулевой переключатель;
  • источник питания;
  • предохранители;
  • прерывающее реле.

Последние два элемента, отвечающие за поворотник, располагаются рядом – в монтажном блоке. Данный узел установлен в салоне, слева от руля. Закрывает его декоративный щиток, для доступа к которому достаточно нажать находящуюся выше защелку.

В параллельном с поворотниками режиме работает аварийка. Их провода соединяются выводами одной колодки. Именно от нее идут жилки к кнопке, переключающей общие световые приборы в режим сигнализирующий о произошедшей на дороге поломке. Об этой особенности схемы необходимо знать, приступая к поиску причин отказа фонарей. Проблема в том, что неисправная кнопка аварийки ВАЗ-2110 нередко заставляет выйти из строя и поворотники.

Кнопки аварийной сигнализации ВАЗ 2108 в Балашихе

На сайте продавца доступен «Онлайн консультант». Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик». Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Онлайн консультант». Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик». Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Онлайн консультант». Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик». Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800. Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Онлайн консультант». Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик». Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800. Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик». Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен бесплатный номер 8-800. Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Заказ в один клик». Для перехода на сайт нажмите «В магазин»

На сайте продавца доступен «Онлайн консультант». Для перехода на сайт нажмите «В магазин»

Снятие кнопки аварийки на ВАЗ-2110

The following two tabs change content below.

Об эксперте:

Fan-avto Всю мою жизнь меня окружали автомобили! Сначала в деревне я уже в первом классе носился на тракторе по полям, потом была ЯВА, после копейка. Теперь я студент третьего курса «политеха» на автомобильном факультете. Подрабатываю автослесарем, помогаю ремонтировать автомобили всем своим знакомым.

  1. Нужно изначально снять блок климат-контроля и заглушку под ним.

    Отверткой поддеваем заглушку.

    Вынимаем заглушку.

    Сжимаем защелки блока через места установки заглушек и вытаскиваем его из панели.

  2. Потом можно получить доступ к кнопке, чтобы ее, например, заменить.

    Предварительно сжав пластиковый фиксатор кнопки отверткой, вытаскиваем её пальцами.

  3. Так же можно просто поддеть кнопку отверткой и вытянуть ее.
  4. Но так как литье пластика в том месте жесткое, то работы стоит проводить аккуратно, чтобы не повредить облицовку.

    Вынув кнопку, отсоединяем колодку с проводами.

Принцип работы аварийки

Схема включения аварийной сигнализации и указателей поворотов в ВАЗ-2110.

В ВАЗ-2110, как и в другом авто, есть кнопка аварийки. Когда на нее нажимают, то одновременно начинают мигать все поворотники. Таким способом водитель может предупредить других участников дорожного движения о нестандартной ситуации.

Расположение и назначение контактов кнопки аварийки.

Электрооборудование автомобиля

1 — блок фар; 2 — моторедукторы очистителей фар*; 3 — противотуманные фары*; 4 — датчик температуры окружающего воздуха; 5 — звуковые сигналы; 6 — выключатель лампы освещения моторного отсека; 7 — электродвигатель вентилятора системы охлаждения; 8 — генератор ваз 2114; 9 — датчик сигнализатора недостаточного уровня масла; 10 — датчик уровня омывающей жидкости; 11 — датчик износа колодок передних тормозов; 12 — наконечники проводов, подключаемые к общему насосу омывателя стекол**; 13 — насос омывателя ветрового стекла; 14 — насос омывателя фар*; 15 — наконечники проводов для подключения к насосу омывателя заднего стекла на автомобилях ваз 2113 и ваз 2114; 16 — датчик сигнализатора недостаточного давления масла; 17 — лампа освещения моторного отсека; 18 — наконечник провода для подключения к жгуту проводов системы управления двигателем или к жгуту проводов системы зажигания на карбюраторных автомобилях; 19 — моторедуктор очистителя ветрового стекла; 20 — стартер ваз-2114; 22 — датчик указателя температуры охлаждающей жидкости; 23 — выключатель фонарей заднего хода; 24 — датчик сигнализатора недостаточного уровня тормозной жидкости; 25 — аккумуляторная батарея; 26 — датчик сигнализатора недостаточного уровня охлаждающей жидкости; 27 — реле включения противотуманных фар; 28 — монтажный блок; 29 — выключатель стоп-сигнала; 30 — штепсельная розетка для переносной лампы; 31 — лампа подсветки шкалы гидрокорректора фар; 32 — выключатель лампы сигнализатора стояночного тормоза; 33 — колодка подключения лампы подсветки; 34 — выключатель ламп освещения приборов; 35 — подрулевой выключатель; 36 — выключатель аварийной сигнализации; 37 — реле элемента обогрева передних сидений; 38 — выключатель зажигания ваз 2114; 39 — предохранитель цепи фонарей заднего противотуманного света; 40 — предохранитель цепи элементов обогрева передних сидений; 41 — предохранитель цепи блокировки замков дверей; 42 — лампа подсветки передней пепельницы; 43 — реле зажигания ваз-2114; 44 — прикуриватель; 45 — лампа освещения вещевого ящика; 46 — выключатель освещения вещевого ящика; 47 — электродвигатель вентилятора отопителя; 48 — дополнительный резистор электродвигателя отопителя; 49 — переключатель вентилятора отопителя; 50 — лампа подсветки переключателя отопителя; 51 — лампа подсветки рычагов отопителя; 52 — моторедукторы электростеклоподъемников передних дверей; 53 — переключатель электростеклоподъемника правой передней двери ( расположен в правой двери ); 54 — моторедукторы блокировки замков передних дверей; 55 — провода для подсоединения к правому переднему громкоговорителю; 56 — моторедукторы блокировки замков задних дверей; 57 — провода для подсоединения к правому заднему громкоговорителю; 58 — блок управления блокировкой замков дверей; 59 — провода для подсоединения к радиоаппаратуре; 60 — выключатель очистителей фар; 61 — выключатель элемента обогрева заднего стекла; 62 — реле включения фонарей заднего противотуманного света; 63 — колодка для подключения к элементу обогрева правого переднего сиденья; 64 — выключатель фонарей заднего противотуманного света: 65 — выключатель элемента обогрева правого переднего сиденья; 66 — выключатель противотуманных фар; 67 — выключатель ламп наружного освещения; 68 — выключатель элемента обогрева левого переднего сиденья; 69 — колодка для подключения к элементу обогрева левого переднего сиденья; 70 — провода для подсоединения к левому переднему громкоговорителю; 71 — переключатель электростеклоподъемника левой передней двери; 72 — переключатель электростеклоподъемника правой передней двери; 73 — провода для присоединения к левому заднему громкоговорителю; 74 — боковые указатели поворотов: 75 — выключатель плафона на стойках передних дверей; 76 — выключатель плафона на стойках задних дверей; 77 — плафон; 78 — плафон индивидуального освещения салона; 79 — колодка для подключения к жгуту проводов электробензонасоса ваз 2114; 80 — выключатель лампы освещения багажника; 81 — комбинация приборов: 82 — лампа освещения багажника; 83 — блок индикации бортовой системы контроля; 84 — маршрутный компьютер (не во всех моделях); 85 — колодка для подключения жгута проводов системы управления двигателем; 86 — задние наружные фонари ваз-2114; 87 — задние внутренние фонари; 88 — колодка для подключения к элементу обогрева заднего стекла; 89 — фонари освещения номерного знака; 90 — дополнительный сигнал торможения, расположенный в спойлере.

/ Схема на аварийку ваз 2110.md

Схема на аварийку ваз 2110

Схема включения указателей поворота и аварийной сигнализации ВАЗ-2107 Схема указателей поворотов и аварийной сигнализации на ВАЗ-2109, ВАЗ-2108 и ВАЗ-21099 Указатели поворота Ваз 2110, Ваз 2111, Ваз 2112, Лада Десятка

Основные предохранители и реле на автомобиле ВАЗ, , , расположены с левой стороны от руля, чуть ниже. На рисунке представлены обозначения на монтажном блоке предохранителей. F1—F20 — плавкие предохранители — практически все цепи автомобиля защищены плавкими предохранителями расчитанными на различный номинальный ток. Исключения составляют следующие цепи: Для поиска неисправного предохранителя следует пользоваться таблицей цепей , защищенных плавкими предохранителями. Перед этим необходимо найти причину сгоревшего предохранителя, устранить ее и только после этого поставить новый плавкий предохранитель. В таблице представлены цепи, которые защищает каждый их предохранителей, но на каждой модели некоторые из них могут отсутствовать ввиду отсутствия тех или иных устройств электро-стеклоподъемники, приводы замков и т. Запрещается заменять плавкие предохранители на перемычки. Это может привести к выходу из строя различных устройств. Большинство предохранителей и вспомогательных реле находится в отдельном монтажном блоке рис. Расположение реле и предохранителей в монтажном блоке , встроенном в панель приборов с левой стороны от рулевой колонки. Условные номера штекеров в соединительных колодках монтажного блока и цвета присоединяемых к ним проводов указаны на рис. Порядок условной нумерации штекеров в соединительных колодках монтажного блока и цвета присоединяемых к ним проводов. Схема внутренних соединений монтажного блока представлена на рис. Схема соединений монтажного блока. Дополнительные предохранители и реле установлены за боковой облицовкой консоли, крепящейся двумя винтами, с правой стороны панели приборов:. Цепи, защищаемые дополнительными предохранителями все предохранители на 15 А на ВАЗ В нише панели приборов за монтажным блоком установлен предохранитель противотуманных фонарей:. Порядок условной нумерации штекеров в соединительных колодках монтажного блока и цвета присоединяемых к ним проводов:. Схема соединений монтажного блока наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера:. К1 — реле контроля исправности ламп внутри показаны контактные перемычки, которые устанавливаются вместо реле ; К2 — реле очистителя ветрового стекла; К3 — реле-прерыватель указателей поворота и аварийной сигнализации; К4 — реле включения ближнего света фар; К5 — реле включения дальнего света фар; К6 — дополнительное реле; К7 — реле включения обогрева заднего стекла; К8 — резервное реле на автомобилях семейства ВАЗ- не устанавливается. Новости Описание ВАЗ Тюнинг Форум по ремонту Расположение реле и предохранителей в монтажном блоке. Нажмите, чтобы отменить ответ. Ремонт головки блока цилиндров ВАЗ, , , Прокладка головки блока разовая, поэтому при каждом снятии головки блока Выпрямительный блок , Проверка работы выпрямительного блока. Проверить выпрямительный блок можно как на снятом генераторе, так и Возможные неисправности контроллера блока управления Их причины и способы устранения. Зачастую причинами неполадок является не сам контроллер, а датчики, подключенные Лампы фонарей освещения номерного знака. Контрольная лампа габаритного света. Лампы габаритного света левого борта. Очистители и омыватели ветрового стекла и фар. Реле обмотка включения обогрева заднего стекла. Реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации. Контрольная лампа аварийной сигнализации. Лампа подсветки выключателя зажигания. Часы или маршрутный компьютер. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Блок индикации бортовой системы контроля.

Где находится реле поворотов Ваз 2114

Если вы ищете, где находится реле поворотов на ваз 2114, здесь все достаточно просто. Следует всего лишь открыть капот подопытного автомобиля. Далее, сразу под лобовым стеклом с водительской стороны разыскать коробку темного цвета (блок) внутри которого собственно находятся различные предохранители и реле,а непосредственно реле поворотов Ваз 2114 имеет маркировку К2.Расположение показано на картинке:

Признаки неисправности

Как мы уже выяснили, большинство случаев неисправности систем указателей — это электромагнитное устройство, которое имеет маркировку К2. Однако, неисправности системы в целом, могут быть вызваны и другими ее элементами. К примеру, если при включении поворотников мерцание лампочек чрезмерно учащенное, это может свидетельствовать об одной, либо нескольких перегоревших, или вышедших из строя лампочках. Или, например ситуация, когда аварийная сигнализация исправно работает, а поворотники не сигнализируют — возможная причина может быть связана с неисправностью переключателя, контактов или проводки. Причиной нестабильной работы зачастую является не только само реле, но и окисление контактной группы проводов, как в фаре, так и на пути к ней. Другими словами, при обнаружении некорректной работы прерывистого светового сигнала, либо его полного отсутствия не спешите менять реле, разберитесь и проанализируйте все элементы, способные оказать влияние на работу системы (лампочки, проводку, переключатели, контакты).

Снятие и доработка

Вот вкратце – устройство и значки панели управления. Если она по какой-то причине отказала, не стоит сразу впадать в панику. Чаще всего причина в отсутствии в каком-либо месте контактов в проводке. Но конечно, при желании можно полностью поменять или сделать тюнинг панели.

Например, сняв накладку, заменить лампочки более яркими светодиодами. Такая панель работает ярче и сигналы, подаваемые автомобилем, будут заметнее для водителя. При желании можно установить и более солидную европанель, которая преобразит салон.

Чтобы снять панель, нужно:

  1. Отсоединить провод «-» АКБ;
  2. Снять щиток, открутив винты;
  3. Снять крепления панели управления к накладке, вынуть из гнезда приборную комбинацию;
  4. Снять стеклянную маску;
  5. Отсоединить провода с колодкой;
  6. Внести изменения в панель приборов или заменить ее новой. Собирать все в обратном порядке.

Установка и подключение аварийки на «Копейку» — ВАЗ 2101: рекомендации + схема

Назначение и функции аварийной сигнализации

Аварийка на ВАЗ 2101 используется для того, чтобы оповестить других участников дорожного движения о том, что транспортное средство совершило вынужденную остановку в связи с неисправностью. В соответствии с правилами дорожного движения, при поломке машины в некоторых случаях водитель обязан не только включить аварийку, но и выставить соответствующий знак. Причем он должен быть выставлен на определенном расстоянии от машины — этот вопрос регулируется ПДД.


Кнопка аварийки на копейке

Инструкция по установке и настройке

Установка аварийки на ВАЗ 2101 — это не особо сложная задача, справиться с ней сможет практически каждый. Чтобы правильно подключить аварийку на ВАЗ 2101 своими руками, необходимо подготовить все, что вам может потребоваться для выполнения задачи.

Набор инструментов и материалов

Итак, что нужно приготовить перед тем, как приступить к процессу:

  1. Слесарный инструмент, включая гаечные ключи, отвертки, пассатижи и т.д.
  2. Изолента.
  3. Четырехконтактное реле световой сигналки от «Шестерки».
  4. Шестиконтактная кнопка для активации.
  5. Пять метров монтажного провода (автор видео — Алекс Гордон).

Алгоритм выполнения работы

Итак, приступаем к процессу:

  1. Сначала нужно демонтировать центральную консоль. Для этого нужно открутить болты, которые крепят накладку на рулевой колонке. Также вам потребуется снять боковые накладки стоек лобового стекла.
  2. Сделав это, вы можете снять комбинацию приборов. Будьте осторожны, чтобы не повредить устройство.
  3. Далее, отключите провода от лампочки, которая освещает бардачок. Затем выкрутите болты, которые крепят боковые части бардачка к контрольному щитку, а также болты, которые фиксируют его нижнюю часть. Открутив все винты, сам бардачок можно демонтировать.
  4. Теперь вам нужно выкрутить винты, которые фиксируют нижнюю часть приборной панели к поперечине передка. Затем откручиваются гайки верхнего крепления, к ним лучше всего добраться через технологические проему бардачка.
  5. Выполнив эти действия, можно демонтировать ручки с панели управления печкой. Чтобы сделать это, в месте соединения рычага с ручкой при помощи отвертки следует отогнуть нижнюю часть верхней ручки, а у нижней ручки при этом нужно отогнуть верхнюю часть.
  6. Далее, необходимо отключить разъемы с проводами от переключателей подсветки контрольного щитка, габаритных огней, а также печки. Затем гаечным ключом нужно открутить еще два болта, которые фиксируют крепления рычагов управления печкой. Выполнив эти действия, вы сможете демонтировать контрольную панель.
  7. Теперь переходим непосредственно к установке и подключению основных элементов. Для начала определитесь с местом монтажа кнопки включения системы. Она должна быть установлена на центральной консоли, чтобы при необходимости водитель мог как можно быстрее добраться до нее. Ставить кнопку пока еще рано, но с местом установки необходимо определиться именно сейчас, поскольку от этого будет зависеть, сколько вам потребуется провода. Теперь извлеките старое реле поворотников с авто и отсоедините от него три кабеля — обычно они окрашены в черный, серо-белый и оранжевый цвета.
  8. Далее, возьмите новое шестерочное реле. Второй контакт реле нужно подключить к проводу, который был снят с контакта L на реле поворотников, а также с выходом 7 кнопки.
  9. Первый контакт реле нужно подключить к четвертому контакту на самой кнопке. Третий по счету контакт подключается к кабелю, отключенному от контакта Р на реле поворотников. Затем нужно подключить кабель с четвертого контакта к массе, то есть кузову транспортного средства — лучше всего соединить его с гайкой фиксации релюшки.
  10. Следующим этапом будет подключение самой кнопки. Четвертый контакт кнопки следует подключить к первому контакту используемого реле. Второй ее контакт необходимо соединить с кабелем, который был отключен от плюсового контакта поворотного реле. Седьмой контакт соединяется со вторым контактом реле, а первый и третий контакты подключаются к подрулевому выключателю поворотников, в данном случае порядок соединения не играет роли.
  11. Теперь вам остается только подключить восьмой контакт к любому плюсовому кабелю, как вариант, можно вклиниться в электроцепь от прикуривателя. В том случае, если вы решите подключить плюс напрямую к аккумуляторной батарее либо генераторному узлу, то цепь необходимо будет защитить при помощи предохранителя.
  12. На этом процедуру установки можно считать завершенной. Вам остается только надежно зафиксировать проводку, чтобы не допустить перетирания кабелей. Установите на место все снятие ранее элементы облицовки салона, центральную консоль, бардачок и т.д.

Электрооборудование ВАЗ 2101

Схема копейки по частям:

1 – фары 2101; 2 – передние указатели поворота; 3 – боковые указатели поворота; 4 – аккумуляторная батарея; 5 – реле контрольной лампы заряда аккумуляторной батареи; 6 – реле включения ближнего света фар; 7 – реле включения дальнего света фар; 8 – генератор; 9 – стартер; 10 – подкапотная лампа; 11 – свечи зажигания; 12 – датчик контрольной лампы давления масла; 13 – датчик указателя температуры охлаждающей жидкости; 14 – звуковые сигналы; 15 – распределитель зажигания; 16 – моторедуктор стеклоочистителя; 17 – датчик контрольной лампы уровня тормозной жидкости; 18 – катушка зажигания; 19 – электродвигатель омывателя ветрового стекла; 20 – регулятор напряжения; 21 – электродвигатель отопителя; 22 – лампа освещения вещевого ящика; 23 – добавочный резистор электродвигателя отопителя; 24 – штепсельная розетка для переносной лампы; 25 – выключатель контрольной лампы стояночного тормоза; 26 – выключатель сигнала торможения; 27 – реле-прерыватель укзателей поворота; 28 – выключатель света заднего хода; 29 – блок предохранителей; 30 – реле-прерыватель контрольной лампы стояночного тормоза; 31 – реле стеклоочистителя; 32 — переключатель электродвигателя отопителя; 33 – прикуриватель; 34 – выключатели плафонов, расположенные в стойках задних дверей; 35 – выключатели плафонов, расположенные в стойках передних дверей; 36 – плафоны ВАЗ-2101; 37 – выключатель зажигания; 38 – комбинация приборов; 39 – указатель температуры охлаждающей жидкости; 40 – контрольная лампа дальнего света фар; 41 – контрольная лампа наружного освещения; 42 – контрольная лампа указателей поворота; 43 – контрольная лампа заряда аккумуляторной батареи; 44 – контрольная лампа давления масла; 45 – контрольная лампа стояночного тормоза и уровня тормозной жидкости; 46 – указатель уровня топлива; 47 – контрольная лампа резерва топлива; 48 – лампа освещения комбинации приборов; 49 – переключатель света фар; 50 – переключатель указателей поворота; 51 – выключатель звукового сигнала; 52 – выключатель омывателя ветрового стекла; 53 – переключатель стеклоочистителя; 54 – выключатель наружного освещения; 55 – выключатель освещения приборов; 56 – датчик указателя уровня и резерва топлива; 57 – лампа освещения багажника; 58 – задние фонари; 59 – фонарь освещения номерного знака; 60 – фонарь света заднего хода

Электросхема в полный размер (для печати):

Снятие кнопки аварийной сигнализации калина

Как все наверное знают, что на калине нехватка мест под кнопки. У меня все места занять. Так вот есть место не использованное, куда можно “впихнуть” кнопочки. Покупать готовые как то не хотелось, да и цена на них от 150-200 р. за штуку как то не привлекала.

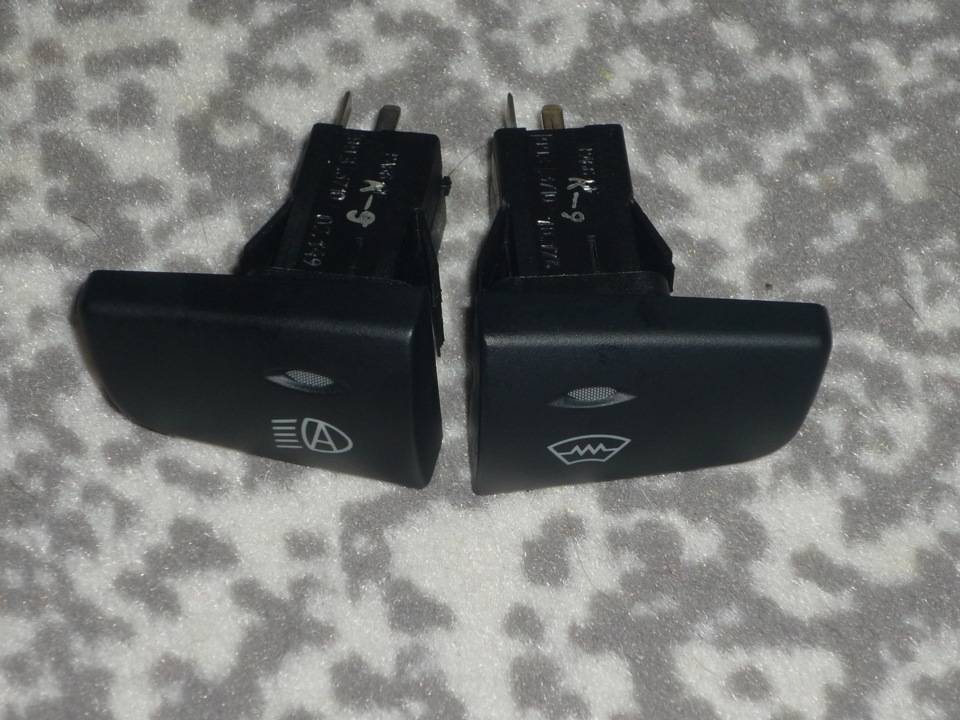

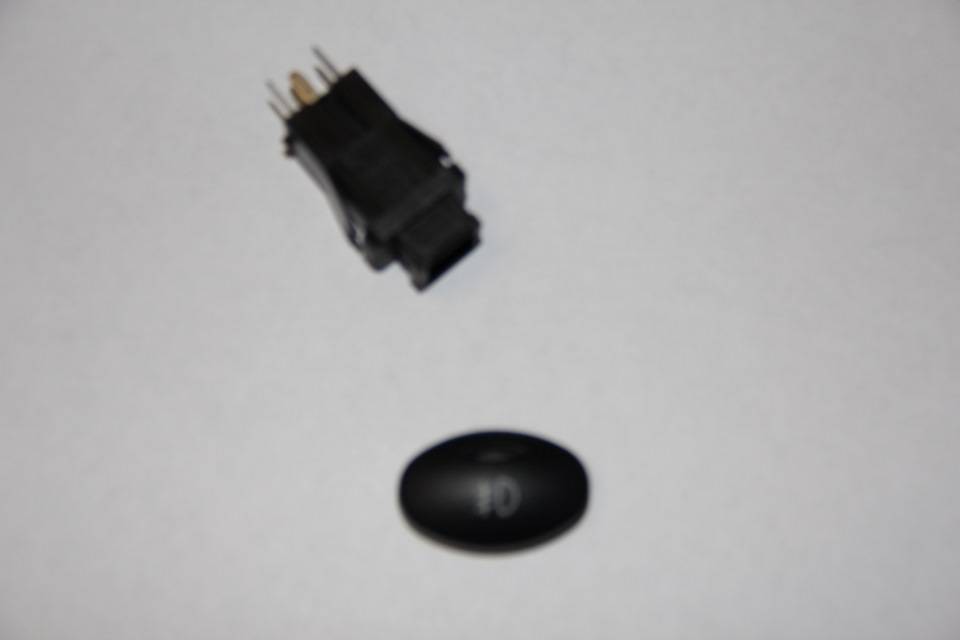

А кнопки то нужны.Купил я на рынке две кнопки от туманок на калину за 70 р. шт. и разъемы к ним 30 р. шт.

Приехал домой, снял центральную консоль, чтоб все ровно выставить. И понеслось.Принес все домой, снял заглушки, которые около “аварийки”. Долго думал как переделывать, видел много способов, но как на зло долго не мог найти и не нашел. И решил действовать по своему, инстинктивно. Прикинул по месту как примерно надо подрезать, нашел вот инфу, примерно по 4 мм, у меня получилось побольше(.

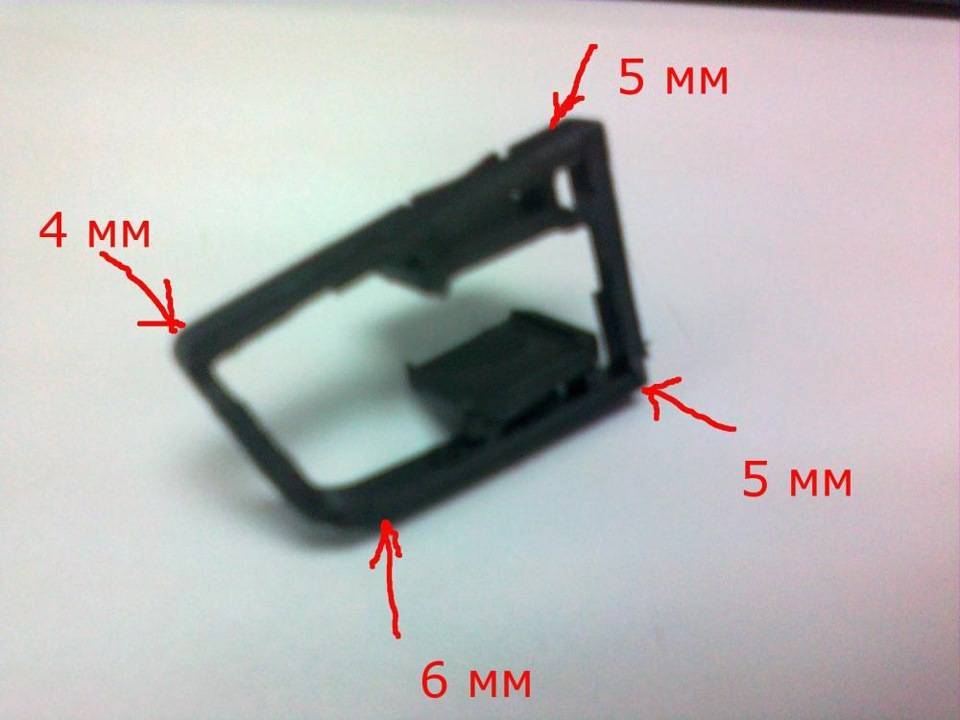

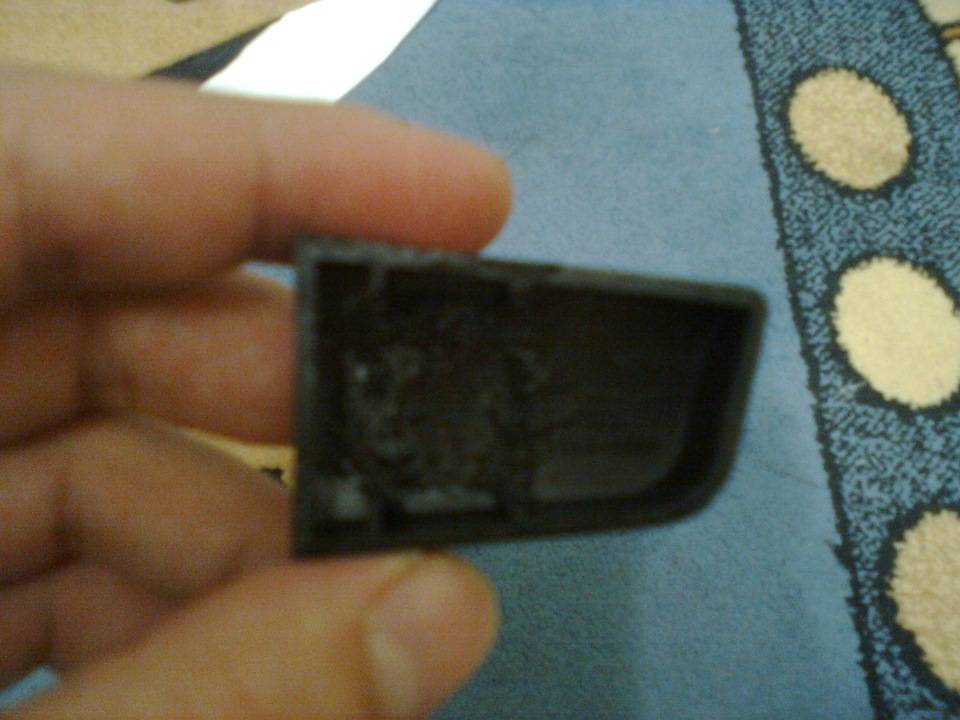

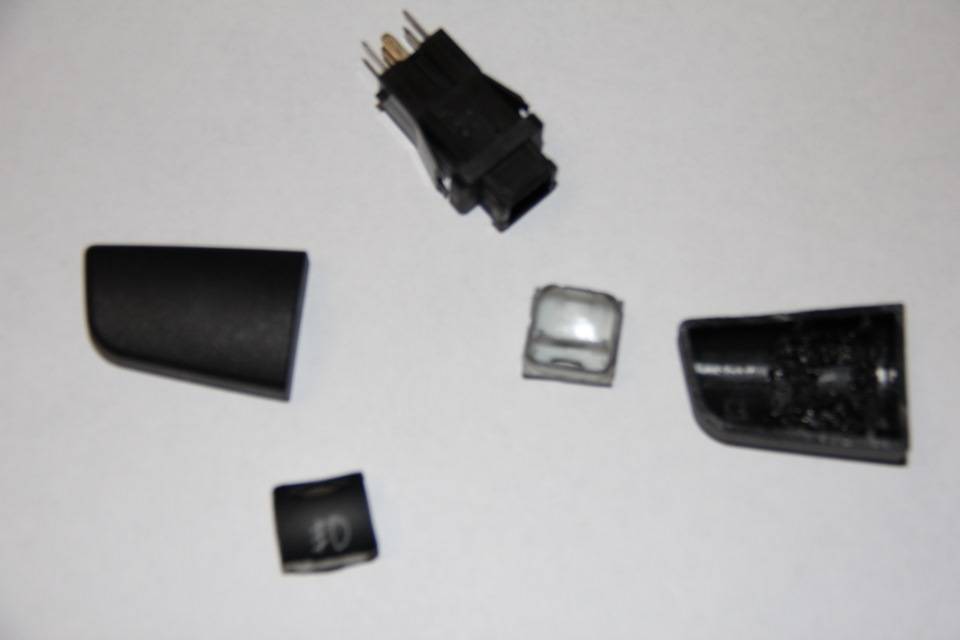

Далее вырезал внутренности, с расчетом на то, что заглушка будет на кнопку с небольшим натягом садиться.

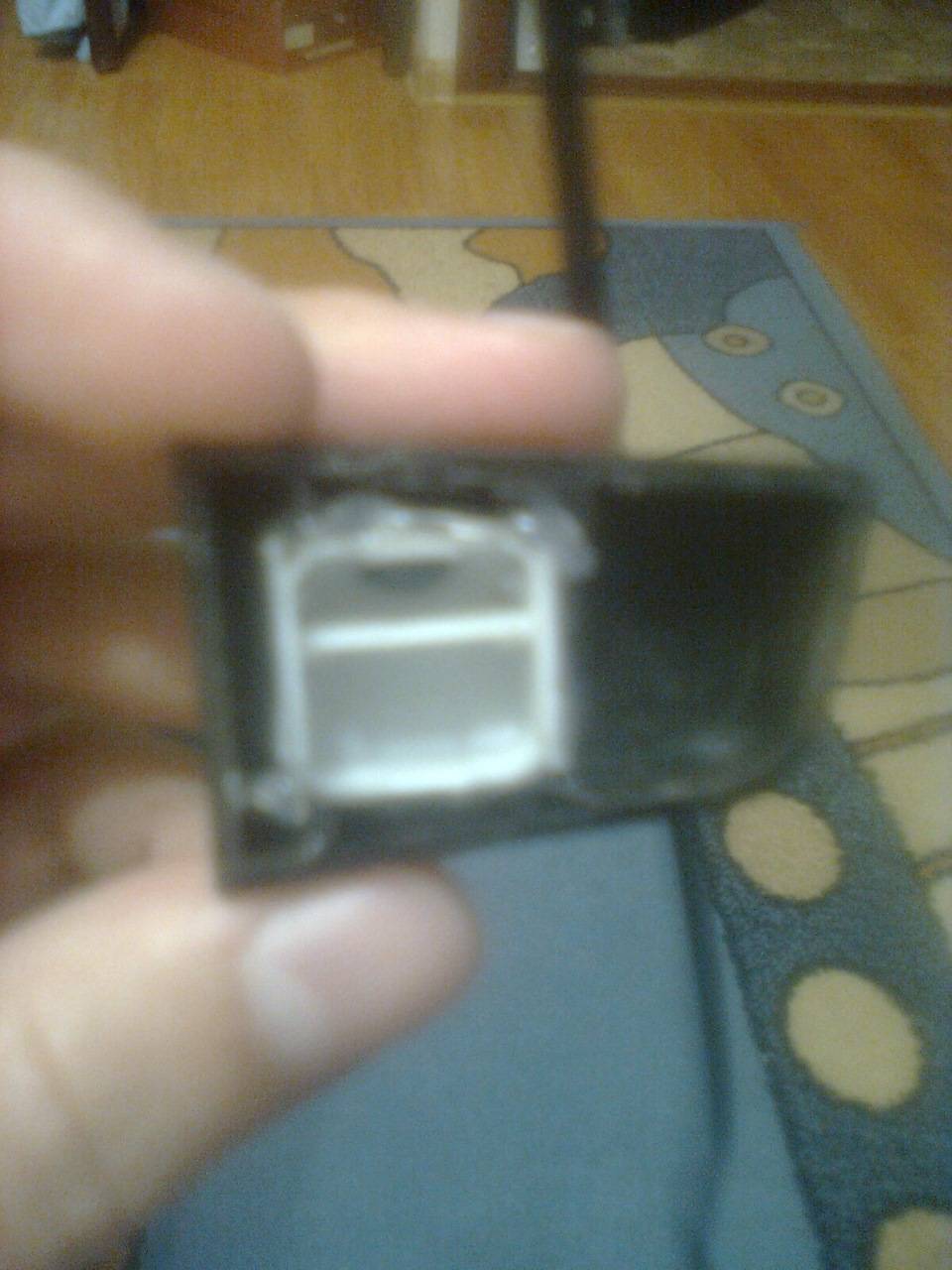

Далее из крышки кнопки от туманки вырезал ту середину, которая будет фиксироваться на кнопке. Примерил все по месту, подогнал немного.

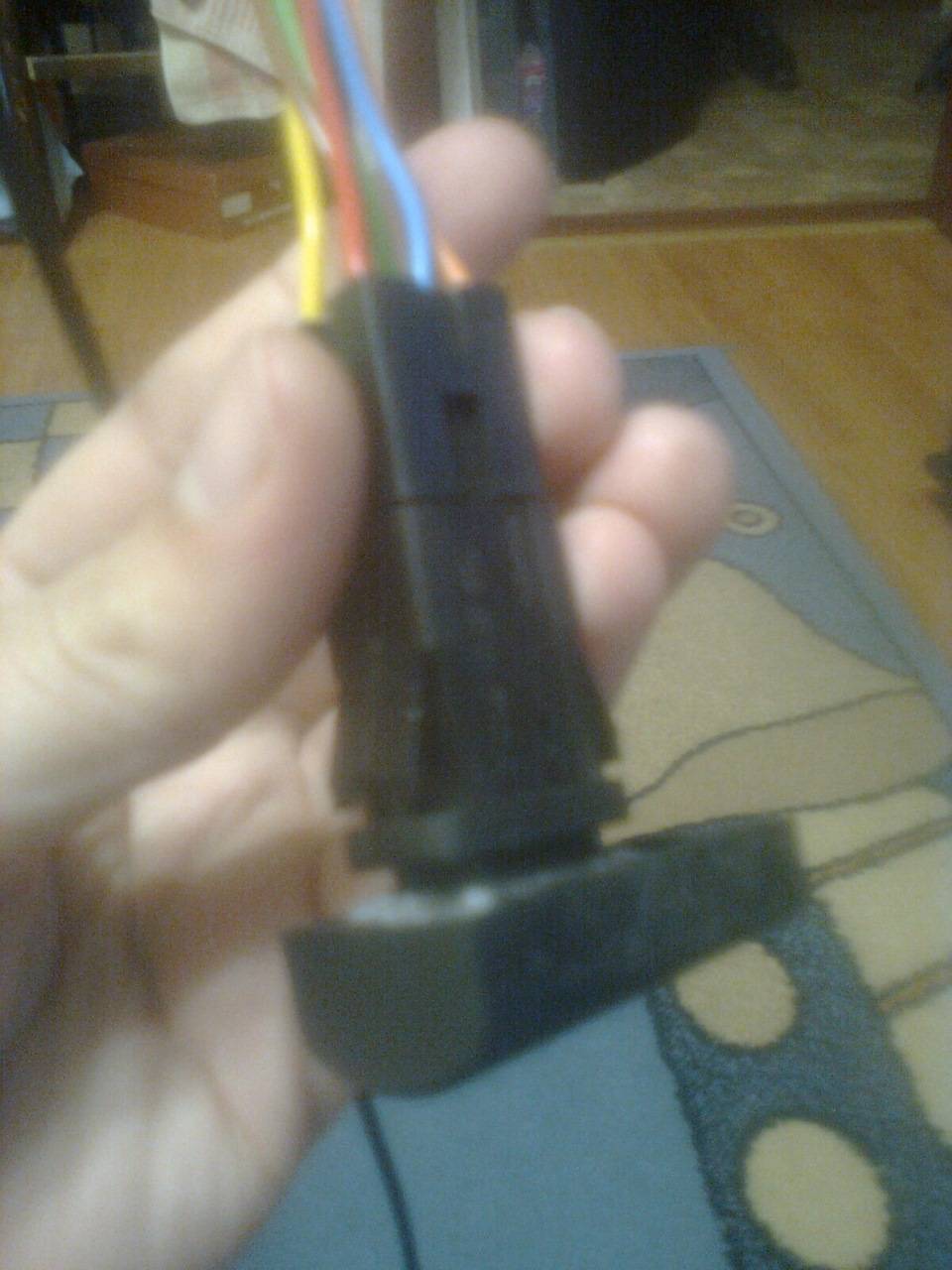

И тут настало время для термоклея. Кнопки вставил в посадочные места. Нагрел клей и приклеил заглушку на кнопку, выравнивая ее до застывания.

Ах да резал пластмассу канцелярским ножом, а там где не получилось подлезть ножем, убрал лишнее паяльником.Теперь при не рабочем состоянии (кнопка отжата) кнопки стоят вровень с кнопкой “аварийки”, при нажатом — вровень с панелью. Мне нравится. Чуть позже будут фотки в машине.

Автомобиль: ВАЗ-2110. Спрашивает: Сергей Микульский . Суть вопроса: не могу снять кнопку аварийки, что делать?

Чувствую себя жопоруким лузером. Перегорела лампочка аварийки, не могу снять сам кнопку на своей десятке. Как только ни дёргал, ничего не выходит! Помогите советом, как снять кнопку включения аварийки?

Когда включается аварийная световая сигнализация?

Ее применение является обязательным в следующих ситуациях:

  • если произошло дорожно-транспортное происшествие;
  • если вам пришлось осуществить вынужденную остановку в запрещенном месте, например из-за технической неисправности вашего автомобиля;
  • когда в темное время суток вас ослепило движущееся на встречу транспортное средство;
  • также включается аварийная световая сигнализация в случае буксировки, осуществляемой с помощью механического транспортного средства;
  • при посадке и высадке группы детей из специализированного транспортного средства, при этом на нем обязательно должен быть прикреплен осведомляющий знак – «Перевозка детей».

Читать дальше: Нужна ли страховка для перегона купленного автомобиля

Выключатель кнопка ВАЗ-2110 аварийной сигнализации АВАР

  • Описание
  • Характеристики
  • Информация о компании
  • Этот товар на сайте компании
  • Обновлено: 27.08.2020

8 (800) 550-XX-XX Показать номер

  • Наличный расчет
  • Безналичный расчет
  • Наложенный платеж
  • Электронный кошелек

Наличными. Вы сможете оплатить товар на любой кассе магазина при самовывозе Вы оплачиваете товар в момент его получения. Вместе с заказом курьер предоставит кассовый и товарный чек.

Банковской картой VISA, MasterCard и Maestro. Оплата картой на кассе магазина Оплата при получении через мобильный терминал Безналичный расчет. Для физических лиц — на Вашу электронную почту будет выслана квитанция – Вы сможете оплатить её в любом банке (при предъявлении паспорта РФ). Юридические лица (организации) оплачивают покупки на основании выставленного счета. Товар будет выдан после поступления денежных средств на наш счет. Во время получения товара необходимо иметь при себе доверенность или печать организации.

Оплата из кошелька в платежной системе Яндекс.Деньги. Оплата из кошелька WebMoney (при оплате данным способом сумма заказа будет увеличена на 3%).

  • Самовывоз
  • Доставка курьером
  • Доставка почтой
  • Доставка транспортной компанией

Самовывоз из магазина. Вы можете самостоятельно забрать товары по следующим адресам: г. Люберцы, Новорязанское шоссе, д.3 Круглосуточно г. Железнодорожный, 14-й км. Носовихинского шоссе, д. Пестово д.1А с 09:00 до 20:00

Стоимость доставки: от 150 рублей Доставка Почтой России в GrantAuto.ru. — Тариф Курьер онлайн. Максимально возможный срок хранения заказа в Отделении Почты России 15 дней. При этом срок бесплатного хранения 5 рабочих дней. Далее за каждый день хранения взымается плата в размере, установленном Отделением. Оплата услуги платного хранения производится конечным покупателем и не подлежит взиманию с Заказчика

Доставка по России транспортными , «Деловые линии», «КИТ», «СДЭК», «ЖелДорЭкспедиция и другие (доставка до транспортной компании бесплатно, вы оплачиваете стоимость доставки самостоятельно при получении).

ответ: alekseyerm. Подскажите 2110

А вы в инструкцию, т.е. руководство по эксплуатации заглядывали хоть раз? и если установлена сигнализация, то некоторые установщики светодиодик контрольный ставят именно сюда, чтобы не дырявить декоративную накладку стойки кузова и меньше разбирать-собирать было. И еще вопрос, как долго ВЫ эксплуатируете сей экземпляр авто ВАЗ а.И корректно ли работает сигнализация и какая установлена?

отредактировано Юрий (ЮВГ): 20:02 20.02.11

ICQ: 404356216
Марка автомобиля: Toyota
Модель автомобиля: RAV4
Жизненные ценности и увлечения: Авто — Мото
а так же: Компьютеры — Интернет
и еще: Дом — Семья — Дети — Дача
Водительский стаж с: 1998

Элементы управления

Не слишком часто причиной, мешающей работе поворотников, является подрулевой переключатель. В этом случае с аварийкой обычно проблем не возникает. Чтобы проверить его исправность, придется немного помучиться.

Прежде всего, снимают кожух, закрывающий рулевую колонку. Здесь вы найдете разъем, соединяющий ведущие к переключателю провода. Необходимо замкнуть напрямую синий и красный кабели. Просто расцепите колодку и воткните перемычку (например, пинцет) в соответствующие выводы.

Далее выбирайтесь из салона и посмотрите, не заработал ли поворотник надлежащим образом. Если да, то придется менять переключатель, поломки в нем обычно чисто механические и ликвидировать их нереально – конструкция не предусматривает. Когда же ничего не случилось – ищите далее.

В целом остается только две версии, объясняющие, почему не работает поворотник:

  • обрыв в проводке;
  • поломка кнопки аварийки.

Чтобы проверить кабели, необходимо снять с аккумулятора минусовую клемму. Далее, начиная с переключателя, осматриваются (и параллельно прозваниваются мультиметром) все жилки. Повреждения изоляции и обрывы устраняют. Желательно заменять негодные участки новым целым проводом, так как в противном случае риск повторного отказа исключить полностью не получится.

Когда поворотник ВАЗ не работает и все предыдущие действия ситуации не исправили, то остается заняться кнопкой аварийки. Эта причина тем более вероятна, чем старше автомобиль. Известны ситуации, когда из управляющего устройства со временем просто выпадали контакты, если машина передвигалась на достаточно большой скорости по ухабам.

Кнопку разбирают и осматривают. Все обнаруженные неполадки устраняют. Если это невозможно, то придется установить новую. Цена у нее, по счастью, невысока.

Как нетрудно убедиться, почти всегда разобраться с поворотниками и аварийкой совершенно несложно. Но следует понимать, что иногда причина рассмотренной неисправности скрывается глубже. Если это ваш случай, то не откладывайте и обращайтесь к профессионалам-электрикам. Они проведут полноценную диагностику и наверняка отыщут неисправность.

Вывод

Реле поворотов — небольшой, но крайне важный компонент системы светового оповещения авто. Оно позволяет водителю быть более предсказуемым для других участников движения, что, разумеется, наилучшим образом сказывается на безопасности движения и в некоторой мере на комфорте. При выходе реле из строя проблему игнорировать ни в коем случае нельзя. К счастью, реле не относится к дорогим компонентам световых систем, так что автолюбитель может практически без ущерба для бюджета взять сразу два устройства — второе будет лежать в багажнике, гараже или дома про запас. Именно так мы и советуем поступать.
