Как снять генератор на 16-ти клапанной ВАЗ-2112: два случая (+видео)

Замена деталей генератора ваз 2110

Случаются ситуации выхода из строя электронных компонентов генераторной установки ваз 2110. Замена может быть произведена без полного демонтажа генератора, прямо на автомашине. Регулятор напряжения, диодный выпрямитель располагаются под задней крышкой генератора. На ремонтном столе производить подобный ремонт значительно удобнее.

В полевых условиях необходимо:

обесточить генератор (отключить отрицательный аккумуляторный провод, провода с обратной стороны прибора);
снять пластиковую крышку тыльной стороны устройства, получив доступ к электронике;
открутить, убрать реле – регулятор,
обратить внимание, запомнить расположение крепежных элементов (винты, шайбы изоляционные, металлические), заворачивать, строго соблюдая порядок размещения, исключая короткое замыкание,
заменить обойму с диодами, собрать обратно, затянуть контакты.

Снятие генератора с коротким ремнём

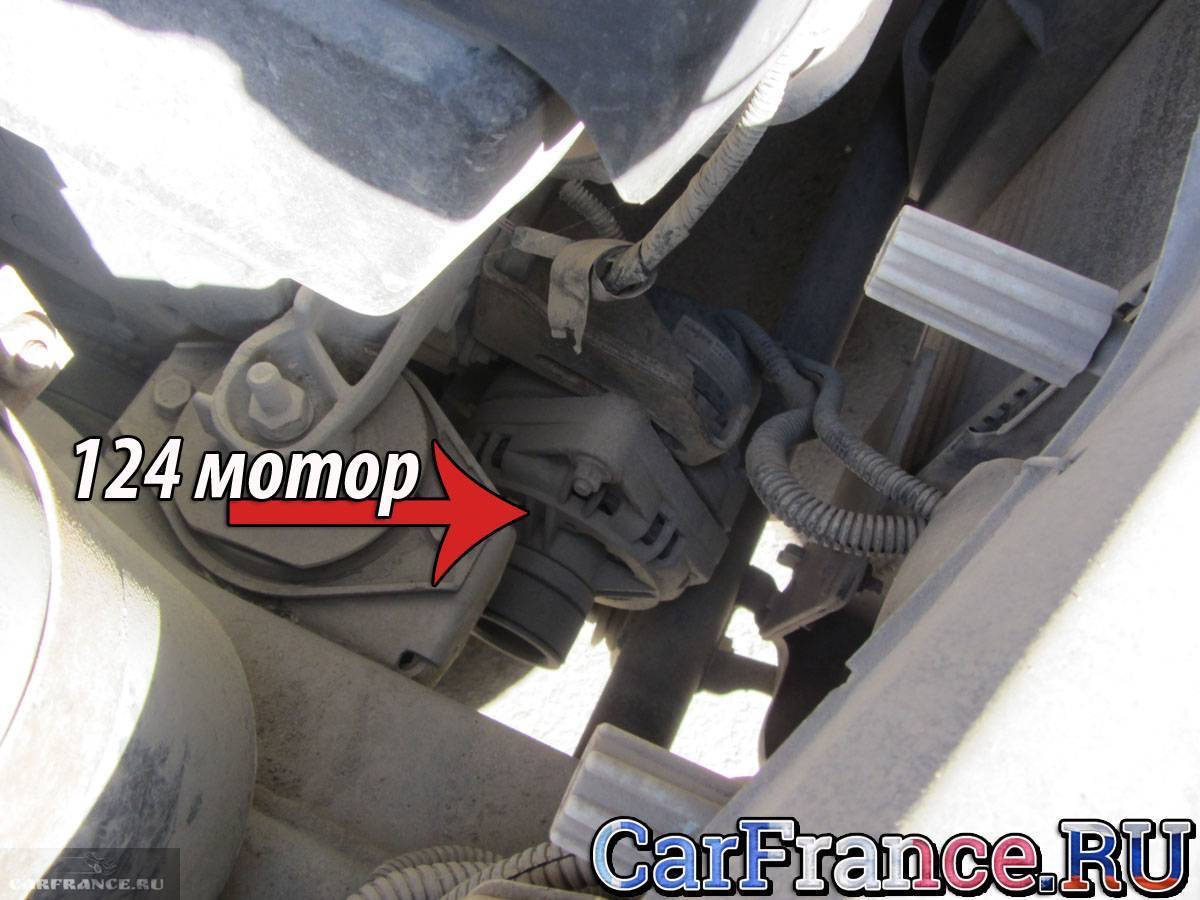

Тьфу-тьфу-тьфу, наш генератор пашет уже более 150 000 км, кстати родной КЗАТЭ. 124 мотор, машина редакции

Вкратце действия выглядят так: ослабляем верхнюю гайку 2, вращаем шпильку 8 против часовой стрелки, снимаем ремень, откручиваем крепление. Предварительно надо отключить проводку.

Регулируемый кронштейн крепления генератора

Все шаги «от и до»:

С АКБ снимаем клемму «минус» (ключ «на 10»). От генератора отключаем шнур обмотки возбуждения и ключом «на 10» откручиваем клеммы с проводами «B+».

Два первые шага

Ключом «на 13» ослабляем гайку на корпусе генератора. Взяв ключ «на 10», вращаем шпильку против часовой стрелки. Затем снимаем ремень.

Первые действия с крепежом

Здесь рассмотрено, как снять генератор на ВАЗ-2112 с «коротким ремнём». Сначала откручивают и удаляют шпильку, затем отворачивают верхнюю крепёжную гайку и вынимают винт. Дальше надо открутить нижнюю гайку (ключ «на 13»).

Верхний винт и нижняя гайка

На последнем шаге вынимают нижний винт крепления.

Надеемся, вопросов здесь не возникнет.

Совет по регулировке: нормальное натяжение ремня – когда при надавливании с усилием 98 Н ремень прогибается на 6-10 мм.

Технические характеристики и принцип работы генераторной установки на «Двенашке»

Для начала давайте рассмотрим принцип работы генератора 2112. Одним из основных элементов конструкции является ротор, выполняющий функцию образования магнитного поля. Этот компонент представляет собой вал, на который устанавливается обмотка возбуждения. Половины этой обмотки установлены в специальных полюсных частях, а питание обмотки током осуществляется благодаря контактным кольцам. Вращение ротора производится благодаря ременной передаче, от привода.

Снятие крышки узла

Еще один, не менее важный компонент — это статор, состоящий из сердечника и обмотки. В этом механизме производится выработка переменного тока, проходящего по электросети через контактные кольца. Для подачи тока на кольца конструкция узла дополняется специальными щетками. После них по схеме устанавливается выпрямительный блок, использующийся для преобразования напряжения, которое вырабатывает устройство. В зависимости от модели устройства и его технических особенностей, могут использоваться различные схемы подключения обмоток.

Реле генераторного узла используется для поддержания напряжения в установленных пределах. Этот элемент при необходимости меняет частоту, а также длительность электрических импульсов. По своей конструкции реле — это несколько контроллеров, а также исполнительные компоненты. Предназначение этих составляющих частей заключается в определении времени, на протяжении которого обмотка возбуждения должна быть подключена к сети. В том случае, если реле выходит из строя, на аккумуляторную батарею будет подаваться нестабильное напряжение.

Что касается технических характеристик, которыми обладает генератор на ВАЗ 3701010-07, то пределы напряжения, формирующегося в обмотке, составляют 13.2-14.7 вольт. Сам узел позволяет вырабатывать ток силой до 80 ампер

Важно, чтобы ремень генератора ВАЗ был натянут должным образом, в противном случае работа устройства в целом может быть некорректной. Если вы хотите проверить натяжение ремня своими руками, то учтите, что при давлении на него массой около 10 килограмм прогиб ремешка должен быть не менее 8 мм (автор видео — канал В гараже у Сандро)

Устройство, принцип работы генератора ваз 2110

Изначально автомашины комплектовались генераторным оборудованием постоянного тока. Растущее энергопотребление заставило отказаться от генераторных приборов малой мощности, применить более сильные устройства переменного тока. Используется метод вырабатывания энергии, построенный на наведении электромагнитного поля на статических обмотках вращающимся электромагнитом.

Устройство генератора ваз 2110: 1 — кожух; 2 — вывод «В+» для подключения потребителей; 3 — помехоподавляющий конденсатор 2,2 мкФ; 4 — общий вывод дополнительных диодов (присоединяется к выводу «D+» регулятора напряжения); 5 — держатель положительных диодов выпрямительного блока; 6 — держатель отрицательных диодов выпрямительного блока; 7 — выводы обмотки статора; 8 — регулятор напряжения; 9 — щеткодержатель; 10 — задняя крышка; 11 — передняя крышка; 12 — сердечник статора; 13 — обмотка статора; 14 — дистанционное кольцо; 15 — шайба; 16 — конусная шайба; 17 — шкив; 18 — гайка; 19 — вал ротора; 20 — передний подшипник вала ротора; 21 — клювообразные полюсные наконечники ротора; 22 — обмотка ротора; 23 — втулка; 24 — стяжной винт; 25 — задний подшипник ротора; 26 — втулка подшипника; 27 — контактные кольца; 28 — отрицательный диод; 29 — положительный диод; 30 — дополнительный диод; 31 — вывод «D» (общий вывод дополнительных диодов)

Ротор, на который графитовыми щетками подается постоянное напряжение возбуждения, вращается внутри металлического корпуса, оснащенного последовательно соединенными катушками. Электромагнитное поле, создаваемое вращающимся замкнутым контуром, вырабатывает наведенный электрический ток в неподвижных обмотках. Трехфазный выпрямительный мост дает возможность получить постоянное напряжение.

Конструктивно прибор выполнен в виде узла цилиндрической формы, закрытого с двух сторон крышками.

Передняя крышка включает подшипник, являющийся опорой для ротора. На оси надет шкив, сообщающийся через ременную передачу с двигателем автомашины. Под задней крышкой находятся элементы электроники – выпрямительные диоды, реле-регулятор напряжения.

Первоначально, при пуске двигателя, контур возбуждения питается от аккумулятора, затем переходит на само обеспечение – получает напряжение от выпрямителя.

Предусмотрены отверстия для естественного воздушного обдува. Радиатором охлаждения выпрямительному мосту служит металлическая обойма.

Видео с последовательностью разборки генератора

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

</index>

Рекомендуем прочитать:

Давление масла в двигателе ваз 2106, возможные неисправности, как диагностировать поломкуМетки ГРМ на ВАЗ 2112 – Замена ремняПятиступенчатая кпп ваз 2109 устройствоВаз 2114 моторчик печки свиститВАЗ 2110 плохой запуск на горячуюЗамена ручного тормоза на ваз 2107Как подключить прикуриватель на ваз 2107, причины поломки, схема подключения, замена от ВАЗ 2114Внутренний замок водительской двери ваз 2110, схема, снятие и регулировка

Возможные неисправности и способы их устранения

Необходимость ремонта генераторного узла может возникнуть по разным причинам. Как показывает практика, наиболее распространенные из них — это вышедшие из строя щетки или подшипники. Про ремонт этих компонентов читайте ниже.

Процедура замены щеток

Замена щеток генератора ВАЗ производится следующим образом:

  1. В первую очередь необходимо отжать три защелки на корпусе устройства, по его бокам. Эти защелки фиксируют крышку к механизму.
  2. Саму крышку можно отсоединить и убрать в сторону. Так вы сможете получить доступ к регулятору.
  3. На регуляторе имеется два болта, фиксирующие устройство — их необходимо открутить. Затем потяните за регулятор и демонтируйте его.
  4. Оцените состояние щеток — если они рабочие, то длина этих элементов должна быть не менее 0.5 см. В том случае, если их размер меньше, то у вас есть два варианта — либо произвести его ремонт, заменив щетки, либо поменять устройство в сборе. Если осуществляется ремонт, то вам потребуется паяльник, поскольку щеточный узел припаян к реле. Для начал необходимо отпаять провода, подключенные к щеткам, а затем демонтировать узел, заменив на новый и надежно припаяв его к контактам реле. Либо же вы просто меняете реле, а дальнейшую сборку устройства производите в обратной последовательности (автор видео — канал IZO)))LENTA).

Как поменять подшипники самостоятельно?

Для замены подшипников выполните следующие действия:

  1. На демонтированном генераторе необходимо заблокировать ротор, для этого используйте отвертку, после чего выкрутите шкив.
  2. Далее, оттянув фиксаторы, нужно снять кожух устройства. На двух половинках корпуса нужно сделать метки, а затем, используя отвертку, нужно будет демонтировать переднюю крышку.
  3. Затем вам нужно будет выбить подшипник из посадочного места, для этого его нужно будет наставить на более подходящий предмет. Как вариант, можно использовать головку на 27.
  4. После этого можно взять новое подшипниковое устройство и набить его смазкой. Этот элемент следует забивать через старый. Чтобы устройство было более надежно закреплено в месте монтажа, при помощи зубила можно развальцевать края.
  5. Теперь перейдем к заднему подшипнику. Для этого под него нужно подставить либо толстую отвертку, либо тонкое зубило, а сверху ударить несколько раз молотком, параллельно переставляя отвертку в противоположную сторону. Демонтаж устройства можно осуществить с помощью рожкового ключа.

Кронштейн

Чаще всего причина плохой работы автомобилей кроется не в самой конструкции, а в его кронштейне. Кронштейн крепления генератора ваз 2112 является непрочным, так как изготавливается не из металла. При неверной установке деталей происходит скос крепления всех близлежащих устройств, что, в свою очередь, даёт трещину на кронштейне.

Многие автовладельцы жалуются на то, что автозапчасти приходится менять каждые три месяца. Так, например, из всех машин, ломается крепление генератора ваз 21124 чаще всего. В этом случае, лучше посоветоваться со специалистами и при возможности сделать кронштейн из металла самостоятельно или заказать у мастера.

Необходимо помнить – поломка кронштейна является своего рода индикатором, указывающим на существование перекоса, неправильной установки генератора, чрезмерного натяжения или ослабления ремня. Только после того, как будет выявлена и устранена причина, детали будут служить долгое время.

Вышеописанная инструкция позволяет понять структуру и этапы установки деталей. Но чтобы лучше понять последовательность действий нужно ознакомиться с информацией, предоставленной в приложенном видео.Исходя из того, что работы должны выполняться самостоятельно, то и её цена будет низкой.

При последовательных действиях, снятие и установка позволят новичкам лучше понять внутреннее устройство машины. Главным девизом в такой работе является внимательность, так как при неправильном креплении или небольшом скосе, отклонении, в дальнейшем может произойти поломка многих запчастей, что приведёт к затратам.

Демонтаж генератора с ремнём вспомогательных агрегатов

Будем говорить о снятии генератора с «длинным» ремнём. Сделайте всё так же, как на шаге 1 (см. выше). Затем ослабьте верхний винт на корпусе генератора.

Где находится натяжной ролик

Подвиньте генератор к двигателю. Ослабьте натяжение ремня, выкрутив на 1-2 витка винт на ролике (см. фото).

Перед тем, как откручивать винт, запомните, в каком положении находился ролик. Поможет «плоский» настроечный ключ.

Специальный ключ для натяжных роликов

Ремень нужно снять со шкивов. Затем откручивают крепёж (два винта) и полностью снимают генератор.

Все элементы крепления генератора

Гайки надо удерживать ключом «на 13».

Натяжной ролик при монтаже выставляют в прежнее положение. Если ремень не заменяется, такой вариант будет правильным.

Особенности обслуживания

Необходимость ремонта генераторного устройства на ВАЗ 2112 16 клапанов возникает нечасто, но для того, чтобы узел не пришлось ремонтировать, его нужно правильно обслуживать. В целом данный агрегат имеет довольно высокий запас надежности.

Какие особенности обслуживания необходимо соблюдать, чтобы не допустить ремонта:

  1. Необходимо помнить, что наружные поверхности агрегата всегда должны быть чистыми.
  2. При проведении обслуживания также нужно проверить качество крепления узла — он должен быть надежно зафиксирован в месте монтажа.
  3. Не лишним будет проверить работоспособность регулятора напряжения, для этого используется мультиметр.
  4. То же самое касается и диагностики ремня. Как сказано выше, в первую очередь нужно проверить его натяжку — ремень не должен быть сильно натянут, но также не допускается его ослабление. Кроме того, диагностика состояния ремешка должна осуществляться каждые 10 тысяч км пробега — на нем не должно быть следов повреждений, трещин, также ремень не должен слоиться.
  5. Еще одним моментом в обслуживании является проверка состояния подшипников. Для диагностики нужно демонтировать ремешок, а ротор узла нужно вращать рукой. Если в ходе вращения вы почувствовали зазор или даже незначительное заедание, то подшипниковые устройства нужно менять. То же самое касается и появления нехарактерных для их нормальной работы звуков.

Расположение, демонтаж генератора ваз 2110

Узел находится под капотом справа внизу, по уровню ниже правой фары, напротив пассажирского сидения. Работы по демонтажу не вызывают особых трудностей. Устройство посажено глубоко в моторном отсеке. Извлекать удобнее вниз.

Расположение генератора ваз 2110

Возможны два варианта:

  • работать, установив автомобиль на смотровую яму,
  • воспользоваться домкратом.

Третий вариант – неисправность застала в дороге. Запасной генератор имеется, поднять авто нечем. Ремонт выполняется долго, на ощупь, вслепую.

  1. Установить автомобиль на ручной тормоз.
  2. Поднять переднюю правую сторону домкратом.
  3. Ослабить крепление, снять минусовую клемму аккумуляторной батареи.
  4. Стянуть резиновый защитный колпачок, открутить ключом М10, снять гайку, гровер шайбу с клеммы В+. Подойдет рожковый ключ. Вороток с трещоткой, головкой ускорят, упростят процесс.- Отсоединить провод с разъемом.
  5. Выкрутить, вытащить регулировочный болт натяжения ремня генератора.
  6. Уменьшить натяжение ремня, придвинуть генератор ближе к двигателю.
  7. Отвернуть гайки верхнего, нижнего крепежных болтов. Вынуть втулку.
  8. Выбить нижний болт, удалить верхний с планкой.
  9. Придерживая одной рукой генератор, другой сбросить ремень со шкива, освободить, вынуть прибор.
  10. Исправное устройство устанавливается в обратном порядке. Проверить надежность контактов, избегая искрения.
  11. Отрегулировать натяжение ремня: свист свидетельствует о слабом, гул подшипника генератора – о чрезмерном натяжении.
