Снятие ГБЦ (головка блока цилиндров) на ВАЗ-2112 16 клапанов своими руками

16-клапанники 2008 года

16-клапанники 2008 года

Момент затяжки гбц ваз-2112 16 клапанов: схема, усилие Самый «маленький» из 16-клапанных двигателей Волжского автозавода — ВАЗ-11194 рабочим объемом 1,4 л. Производятся и две модели объемом 1,6 л — уже несколько устаревший ВАЗ-21124 и его более современный и мощный вариант ВАЗ-21126, постепенно вытесняющий на конвейере предшественника

Обратите внимание на график с характеристиками двигателей: при частотах вращения коленвала, близких к максимальным, характеристики мощности и крутящего момента ВАЗ-11194 и ВАЗ-21124 практически совпадают — и лишь при более низких оборотах «малыш» уступает старшему собрату. А вот двигатель 21126 существенно — примерно на 10% — мощней и тяговитей двух других. Давайте же знакомиться с их начинкой

Давайте же знакомиться с их начинкой.

Блоки цилиндров 21124 и 21126 отлиты из чугуна. По сравнению с прежним, полуторалитровым аналогом 2112 они на 2,3 мм выше (расстояние от оси коренных подшипников до верхней плоскости блока). Диаметр цилиндров двигателей 21124 и 21126 одинаковый — 82 мм. Для селективной сборки двигателя блоки 21124 по диаметру цилиндра поделены на пять классов через 0,01 мм (А, В, С, D, Е). У блока 21126 три класса через те же 0,01 мм (А, В, С). Клеймо класса цилиндра расположено на нижней плоскости блока.

Прочие размеры блоков идентичны. Но есть отличия в требованиях к обработке стенок цилиндров. Хонингование цилиндров 21124 выполняется по технологии и требованиям АВТОВАЗа, а 21126 — в соответствии с более жесткими требованиями фирмы Federal Mogul, обусловившими ужесточение требований к шероховатости рабочих поверхностей. Чтобы не перепутать блоки, кроме маркировки, сделанной в отливке на левой стенке блока, серийный номер нанесен на задней стенке рядом с четвертым цилиндром. Блок 21124 окрашен в синий цвет, а 21126 — в серый.

Блок цилиндров двигателя 11194 по конструкции аналогичен блоку 21126, но диаметр цилиндра меньше — 76,5 мм против 82 мм. Обработка стенок цилиндров — тоже в соответствии с требованиями фирмы Federal Mogul. Маркировка на тех же местах, окрашен блок в синий цвет. Кроме этого, в блоке 11194 между цилиндрами есть протоки рубашки охлаждения, а у двигателей 1,6 л их нет. Для селективной сборки двигателя блоки 11194 по диаметру цилиндра поделены на три класса через 0,01 мм (А, В, С).

В двигателе 21124 применяется шатун 2110 — стальной, двутаврового сечения, со сталебронзовой втулкой в верхней головке и осевой фиксацией по нижней головке (на фото сверху). Крышка шатуна крепится двумя болтами, запрессованными в шатун. По диаметру отверстия втулки под поршневой палец шатуны подразделяются на три класса через 0,004 мм. Номер класса отверстия нанесен на верхней головке шатуна.

В двигателях 11194 и 21126 используется шатун 11194, не взаимозаменяемый с шатуном 2110. Новый шатун, хотя и подрос с 121 мм до 133,5 мм, стал легче — в среднем, «похудел» с 683 до 412 г, что серьезно снизило инерционные нагрузки. Его осевую фиксацию обеспечивает верхняя(!) головка — по поршню. При этом стальная деталь контактирует с алюминиевой, что уменьшает потери на трение по сравнению с двигателем 21124, где стальной шатун трется о чугунные поверхности коленчатого вала, да и скорость трения ниже. Нижняя головка, выполненная по разрывной технологии, стала изящней. Ее крышка крепится к шатуну двумя болтами. Удлинение шатуна уменьшило силу бокового давления поршня на цилиндр.

Новый шатун не имеет разделения на классы по диаметру отверстия верхней головки — и маркировки на нем нет. Но шатуны подразделяют на классы по массе. Для шатуна 2110 предусмотрено 9 классов, с допуском внутри класса ± 5 г. Маркировка буквенная, выбита на верхней головке шатуна (Ф, Л, Б, Х, М, В, Ц, Н, Г). У шатуна 11194 три класса, по количеству черных меток на нижней крышке. Разница между классами ± 7 граммов. На двигателе 11194 допускается установка шатунов с одной либо двумя метками, для 21126 — с двумя либо тремя.

Момент затяжки гаек шатуна 2110 двигателя 21124 — 50,9 +2,6 Н.м. Болты шатуна 11194 (двигателей 11194/21126) затягивают в два приёма по методике: 20 Н.м + 135°. Болты шатуна 11194 гарантированно выдерживают три разборки-сборки. Первая разборка шатуна произведена уже при сборке двигателя на АВТОВАЗе. Возможна и вторая разборка на АВТОВАЗе — например, при выборочном контроле качества двигателя. Так как на практике сложно учесть реальное количество предыдущих ремонтов, при каждой разборке шатуна 11194 его болты рекомендуют заменять новыми.

Порядок снятия гбц ваз 2112

Снятие и ремонт головки блока цилиндров проводим при замене прокладки ГБЦ и ремонте клапанного механизма

Отсоединяем минусовой провод от аккумулятора, сливаем охлаждающую жидкость.

Отсоединяем трос привода дроссельной заслонки, приемную трубу, «массовые» провода с левого торца головки, разъемы датчиков температуры охлаждающей жидкости и давления масла, шланги отводящего патрубка системы охлаждения.

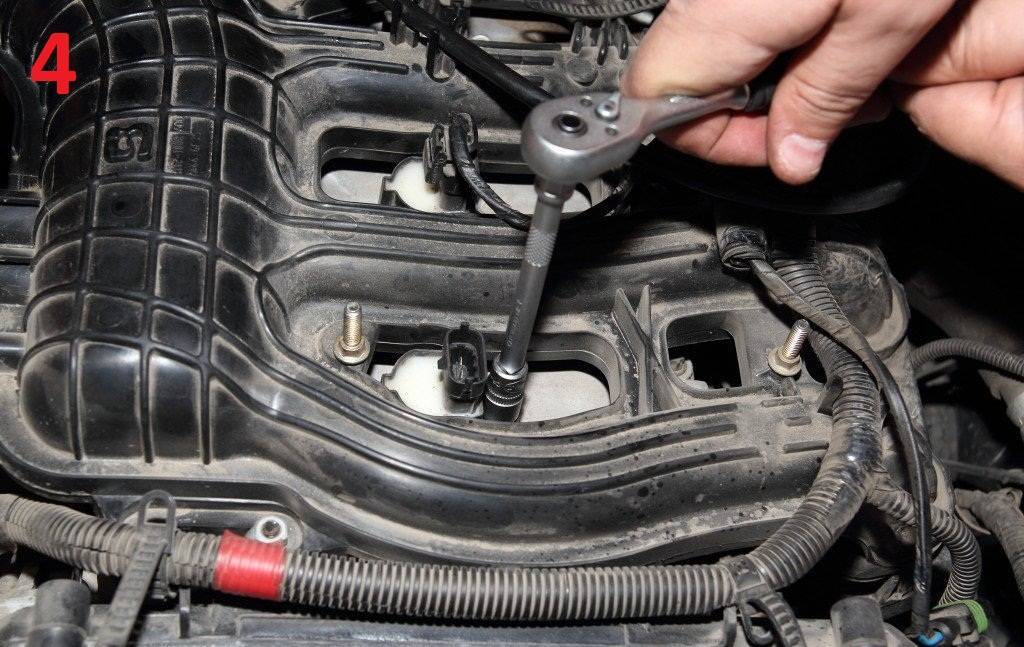

Снимаем впускной коллектор.

Снимаем кронштейн задней опоры силового агрегата.

Демонтировать головку можно, не снимая впускной и выпускной коллекторы.

Шестигранником «на 10» отворачиваем десять болтов крепления головки блока цилиндров.

Вынимаем болты с шайбами.

Снимаем головку блока цилиндров.

Извлекаем прокладку ГБЦ

Устанавливаем головку на верстак

Демонтируем корпус подшипников распределительных валов, снимаем распределительные валы и вынимаем гидротолкатели (см. Замена гидротолкателей клапанов двигателя ВАЗ-2112)

Ключом «на 13» отворачиваем две гайки крепления отводного патрубка системы охлаждения.

Снимаем патрубок со шпилек.

Ключом «на 21» отворачиваем датчик указателя температуры охлаждающей жидкости.

Для упора клапанов при сжатии пружин подкладываем под их тарелки (снизу головки) деревянный брусок.

Ремонт и замена ГБЦ (головки блока цилиндра) двигателя ВАЗ

Ремонт и замена ГБЦ (головки блока цилиндра) двигателя ВАЗ

В данной статье рассмотрим наиболее распространенный на сегодняшний день 16-ти клапанный 126 мотор с мощностью 98 лошадиных сил, устанавливаемый на Приору, Калину и Гранту.

Головка блоков цилиндров (ГБЦ) – один из главных механизмов надпоршневой полости, в которой осуществляются основные процессы рабочего цикла.

Представляет из себя крышку, закрывающую блок цилиндров от всех внешних негативных влияний.

Деталь сложной формы, изготовлена из алюминиевого сплава способом точечного литья, что зачастую и является камнем преткновения в связи с хрупкостью данного материала.

Подробный процесс замены головки блока цилиндров:

1. Первым делом, начиная ремонт в подкапотном пространстве необходимо остудить его до температуры окружающего воздуха, сбросить давление в топливной рампе и обесточить автомобиль сняв клеммы с аккумулятора.
2. Необходимо слить охлаждающую жидкость (антифриз/тосол)
3. Снимаем декоративный кожух, откручиваем хомуты крепления патрубка воздушного фильтра и снимаем его вместе с датчиком массового расхода воздуха.
4. Снимаем дроссельную заслонку , не забыв снять тросик газа
5. Отсоединяем фишки жгута проводов от катушек зажигания. Откручиваем и вынимаем катушки зажигания. Аккуратно выворачиваем свечи зажигания.
6. Отсоединяем колодки жгута проводов от датчика аварийного падения давления масла, от датчика температуры охлаждающей жидкости и датчика распределения фаз., температуры охлаждающей жидкости на термостате.
7. Отсоединяем шланги охлаждения системы.
8. Выворачиваем болт прижимной пластины кронштейна крепления топливопровода к головке блока цилиндров и снимаем пластину.
9. Откручиваем и снимаем впускной коллектор
10. Снимаем крышку головки блока цилиндра

Прокладка крышки головки блока цилиндров на автомобиле Лада Приора меняется на новую в случае ее повреждения, когда на стыке крышки с головкой начинает течь масло или она сильно обжалась в процессе эксплуатации или в случае ремонта ГБЦ, т.е. в нашем случае её замена обязательна.

1. С помощью шестигранника снимаем пластиковый кожух ГРМ
2. Ключом «на 15» ослабляем болт крепления натяжного ролика и снимаем ремень привода газораспределительного механизма.
3. Удерживая шкивы спецключом, срываем и откручиваем все тем же ключом на 15 шкивы распределительных валов и снимаем их.
4. Вынимаем стопорные кольца  из пазов хвостовиков валов.
5. Ключом «на 15» откручиваем и снимаем натяжной и опорный ролики.
6. Ключом «на 10» откручиваем пять болтов крепления задней крышки ремня привода газораспределительного механизма и снимаем её
7. Теперь открутив шестигранным ключом «на 10» болты крепления головки блока к блоку цилиндров мы можем снять головку блока цилиндров ваз для её диагностики и последующего ремонта

Хочется отметить, что болты головки блока цилиндров повторно лучше не использовать т.к. при затяжке они имеют свойство вытягиваться.

1. Снимаем прокладку головки блока цилиндров

От качества новой прокладки ГБЦ и ее установки зависит правильная работа двигателя. Дефекты прокладки и её неправильная установка могут привести к подтеканию масла, и в скором времени поломке двигателя.

Поэтому к замене прокладки ГБЦ стоит подходить очень серьезно и осторожно, выбирая только качественные прокладки. Сама прокладка головки блока цилиндров представляет собой высокотехнологичную и сложную деталь из пирога с каркасом из перфорированной тонколистовой стали

Основная ее задача – соединение стыков головки блока с блоком цилиндров двигателя.

1. Замена прокладки головки блока цилиндров
2. Замена распредвалов
3. Замена погнутых клапанов головки блока цилиндров, в случае обрыва ремня ГРМ
4. Замена гидрокомпенсаторов на новые в случае их выхода из строя

Сборка ГБЦ производится в обратном порядке

Устанавливается прокладка ГБЦ, за ней и головка ГБЦ. Болты головки блока цилиндров на 126 моторе значительно отличаются от других моделей двигателей, поэтому затяжка головки блока цилиндров производится несколько иначе, вернее меняется только момент затяжки который можно узнать в мануалах по ремонту.

Далее устанавливается крышка головки цилиндра, и остальные недостающие детали.

В случае, если повреждены масляные или водяные каналы, ремонт и замена головка блока цилиндров двигателя становится не пригодной для её ремонта. В связи с этим появляется актуальный вопрос, где же купить головку блока цилиндров, новую или бу.

Ну и на последок, кому то может помочь и видео обзор по замене головки блока целиндра своими руками!

Цена новой головки блока цилиндра колеблется от 15 до 20 тысяч рублей, за бу ГБЦ попросят же выложить 6-12 тысяч.

Что такое капремонт и зачем он нужен

Во время ремонтных работ детали и узлы ДВС доводятся до идеального состояния. После сборки агрегата его состояние и работоспособность должно быть идентичны новому двигателю, только что выпущенному с конвейера. Капиталка необходима, если мотор полностью или частично выработал свой ресурс, появились соответствующие признаки, свидетельствующие об этом. Не обращать внимания на них нельзя. При дальнейшей эксплуатации автомобиля двигатель может полностью выйти из строя и его нельзя будет восстановить. Останется один вариант – приобретение новой детали. Естественно, что приобретение запчастей обходится дороже, чем их починка.

1. Следить за уровнем масла и регулярно менять его.
2. Следить за уровнем охлаждающей жидкости, не допуская перегрева машины.
3. Заливать качественное топливо, рекомендуемое заводом-изготовителем.
4. Разумно эксплуатировать машину, не допуская перегрузки.
5. Ограничить до минимума время работы автомобиля на холостых оборотах.
6. Отказаться от экстремальной езды, требующей повышенных оборотов. Не допускать, чтобы стрелка тахометра заходила в красную зону.

Двигатели

Производители предлагали для модели пять силовых агрегатов в зависимости от модификации:

• 1,5-литровым8-клапанным двигателем 2111 оборудовали модификацию ВАЗ 21122;
• 1,5-литровым16-клапанным двигателем 21120 оснащали модификацию ВАЗ 21120;
• 1,6-литровым8-клапанным двигателем 21114 оборудовали модификацию ВАЗ 21121;
• 1,6-литровый8-клапанным двигателем 21124 оборудовали модификацию ВАЗ 21124;
• 1,8-литровый16-клапанный двигатель мощностью 100 л.с. предлагали для модификации ВАЗ 21128.

16-клапанные двигатели не имеют защиты от разрыва ремня ГРМ. Двигатели надёжны в эксплуатации. Средний ресурс работы двигателей до капитального ремонта — 150 000 км пробега.

Салон

Удобная регулировка спинок заднего сиденья — для перевозки больших грузов спинки складываются. В штатном положении кресел объём багажного отсека составляет 334 литра, при сложенных спинках — 425 литров.

Задний спойлер — неудачное решение производителя. Ухудшает обзорность через заднее стекло и гремит на ямах.

Это интересно: Самостоятельная замена ламп ближнего света в фарах Хендай Акцент

Кузов

ВАЗ 2112 обладает наследственной болезнью всех отечественных моделей — коррозией. Наибольшей склонностью к ржавчине обладает нижняя часть дверей и полностью дверь багажного отсека, пороги.

Бороться с коррозией машины можно своими силами. Для этого нужно обработать элементы кузова антикоррозийными средствами. В руководстве по ремонту перечислены рекомендуемые средства для предотвращения или удаления коррозии.

При открытии багажника часто ломается задний катафот.

Порядок проведения монтажа и демонтажа

Блок цилиндра является основой крепления головки, которая держится на 10 винтах. Отворачивание осуществляется особым торцевым ключом – «десяткой».

На фото продемонстрирован правильный порядок отворачивания:

1. Верхний правый угловой.
2. Нижний правый угловой.
3. Верхний левый угловой.
4. Нижний левый угловой.
5. Верхний второй слева.
6. Верхний второй справа.
7. Второй нижний справа.
8. Второй нижний слева.
9. Верхний посередине.
10. Нижний посередине.

Соблюдая исключительно такую последовательность можно избежать деформации болтов и резьбы, а также других неприятных моментов.

Конструкция узла довольно сложная, хоть на первый взгляд и кажется примитивной.

Головка крепится болтами или шпильками к блоку и закрывает сверху цилиндры. Посадочная площадь у верхнего элемента весьма большая, потому правильная последовательность затягивания резьбовых соединений с конкретным усилием очень важна. Раньше на старых моделях авто ставили чугунные элементы данного узла, с которыми было проще работать. Сейчас же преимущественно используют более мягкий, легкий и пластичный алюминий, при работе с которым очень легко повредить какой-то цилиндр. Еще чугун гораздо устойчивее к термоусадке и деформациям, что не позволяет пока полностью от него отказаться.

Стандартный размер винтов в рассматриваемой нами модели – 93 мм. Если хоть один вытягивается даже на пару миллиметров, он тут же подлежит замене.

Последовательность монтажа отличается от вышеуказанного порядка и есть на фото:

1. Средний нижний.
2. Верхний нижний.
3. Нижний второй слева.
4. Нижний второй справа.
5. Верхний второй справа.
6. Верхний второй слева.
7. Нижний угловой слева.
8. Верхний угловой слева.
9. Нижний угловой справа.
10. Верхний угловой справа.

Нормы момента натяжения:

1. Усилие на первом этапе – 20 Н*м.
2. Каждый элемент стоит доворачивать вправо на 90о.
3. После 20 минут ожидания необходимо доворачивать еще на 90о.

Первоначальное усилие – небольшое. Но с третьего этапа работа становится труднее, потому используется рычаг. Если у вас возникли какие-то сложности с процессом натяжки, просмотрите видеоурок, в котором все подробно показано и объяснено.

Установка ГБЦ под турбину на ДВС мало чем отличается от выше рассмотренного варианта, но в случае возникновения несоответствий или других проблем, лучше обратиться за советом или помощью к квалифицированным специалистам.

Замена прокладки ГБЦ. Снятие установка ГБЦ. ВАЗ 2112 1.5 16v

В каких случаях нужна?

При длительной эксплуатации машины иногда появляются следы протечек моторного масла или охлаждающей жидкости. В таком случае необходимо немедленно подтянуть крепеж ГБЦ, иначе может потребоваться серьезный ремонт мотора. Причинами появления протечек может быть перегрев силового агрегата и несоблюдение порядка затягивания болтов.

Когда усилие затягивания крепежных винтов движка ниже рекомендованных, может произойти прогорание прокладки, которое повлечет за собой демонтаж головки с последующей заменой поврежденной детали. Отмечены случаи, когда ремонтники не соблюдают порядок и момент затяжки ГБЦ, поэтому водители со стажем проводят проверку состояния болтов при пробеге 1 тыс. км после ремонта мотора.

Некоторые автомобилисты понятия не имеют, зачем соблюдать последовательность и регулировку момента затяжки болтов ГБЦ. Автомобилист должен понимать, что использование неподходящей технологии в результате станет причиной появления проблем в работе мотора

Это очень важно, и значит, что ему следует уделить внимание. Особенно если привыкли сами заниматься ремонтом своего «железного коня», а не обращаться за помощью на СТО

Цифрами отмечены элементы мотора, которые следует затянуть

Цифрами отмечены элементы мотора, которые следует затянуть

Пока не приступили к вопросу порядка натяжения элементов ГБЦ, отметим, что каждый двигатель имеет свой момент затяжки. Соответственно, для каждого автомобиля коэффициент различен.

Некоторые автомобилисты считают, если они занимались ремонтом двигателя или затягиванием его винтов, то они имеют достаточно опыта. Но следует учитывать, что данную процедуру надо проводить только в соответствии с определенными параметрами двигателя. Эту информацию можно найти в мануале по эксплуатации к вашему авто.

Утечка масла — одна из причин необходимости натяжки компонентов ДВС

Отметим, что на момент натяжения влияют несколько факторов. Если сделать это самостоятельно, то нужно знать, что влияет:

качество и смазка отверстий, а также самих винтов. Если отверстия сухие или практически не смазаны, то это нужно сделать. Для смазки желательно использовать невязкие моторные жидкости

Обратите внимание на состояние резьбы и элемента, который в нее входит. Если компоненты мотора деформированы, а резьба засорена, то к натяжке лучше не приступать. Рано или поздно это приведет к снижению коэффициента силы сжатия прокладки, а в результате это может обернуться очень плачевно

Вплоть до капитального ремонта двигателя. Новый ли используете болт или старый. Если новый, то его показатель сопротивления и момента затяжки будет некорректным. Опытные специалисты рекомендуют, чтобы при использовании новых винтов процесс затяжки осуществлялся после двух-трех циклов закручивания. Чтобы сделать правильно, элемент нужно приложить немного усилий и затянуть элемент на 50% после момента затяжки

Рано или поздно это приведет к снижению коэффициента силы сжатия прокладки, а в результате это может обернуться очень плачевно. Вплоть до капитального ремонта двигателя. Новый ли используете болт или старый. Если новый, то его показатель сопротивления и момента затяжки будет некорректным. Опытные специалисты рекомендуют, чтобы при использовании новых винтов процесс затяжки осуществлялся после двух-трех циклов закручивания. Чтобы сделать правильно, элемент нужно приложить немного усилий и затянуть элемент на 50% после момента затяжки.

Подобную работу (затяжку) делают, когда проводят обратный процесс по сборке мотора автомобиля. И то, насколько правильно, надежно и крепко затянуты болты головки блока цилиндров, может сильно повлиять на работу камеры сгорания, газораспределительного механизма и мотора в целом.

Кроме попадания воды в моторное масло, может резко снизится мощность двигателя, резко возрасти звук мотора, и т.д. В любом случае – ничего хорошего после неправильной затяжки головки блока цилиндров не будет.

Чтобы с достаточным усилием затянуть болты головки блока цилиндров, обязательно пользуйтесь специальным инструментом, в данном случае это динамометрический ключ. У него есть специальная шкала, которая позволит определить усилие, с которым нужно делать затяжку болтов ГБЦ. Для каждого мотора существуют свои параметры затяжки, их узнаете из руководства по ремонту мотора данной машины.

Далее мы постараемся подробно объяснить и продемонстрировать на фото ключевые моменты, как правильно и надежно затянуть болты головки блока цилиндров, чтобы обеспечить надолго надежную и правильную работу двигателя  автомобиля.

Другие случаи, в которых требуется демонтаж ГБЦ

Конечно, снимать ГБЦ требуется не при каждой поломке. Это необходимо лишь, если нужен серьезный ремонт. К таким «крупным» случаям относятся:

1. Износ прокладки.
2. Образование нагара на деталях.
3. Деформация клапанов.
4. Необходимость замены направляющих втулок.
5. Выход из строя распредвала и т.п.

Конечно, ремонт самостоятельный или в сервисе в любом случае подразумевает определенные финансовые затраты. Чтобы обеспечить бесперебойную работу двигателя, нужно регулярное проведение диагностики головки блока цилиндров. Рекомендуется использование качественного топлива. Кроме того, старайтесь не допускать перегрева  автомобиля – из-за этого ГБЦ может повести.

Если какие-то моменты остались вам непонятными, то вы можете наглядно ознакомиться с процессом замены клапанов, посмотрев видео:

Видео «Наглядное пособие по замене прокладки ГБЦ»

Пользователь Вячеслав Кравченко предлагает ознакомиться с процессом замены прокладки головки блока цилиндров на примере шестнадцатиклапанной «Десятки».

Многие владельцы предпочитают самостоятельно ремонтировать авто, поэтому им будет полезно знать, как производится замена прокладки ГБЦ на ВАЗ 2110 (2112) 8 и 16 клапанов. Эта деталь в общей конструкции двигателя играет важную роль. Выполнить самостоятельно такую операцию возможно, но потребуется применение специального динамометрического ключа для затяжки болтов крепления головки к блоку цилиндров. В большинстве гаражных кооперативов его можно легко отыскать.

Замена прокладки ГБЦ на ВАЗ 2110 (2112) 8 и 16 клапанов

производится при каждом снятии головки с блока цилиндров. Это предусмотрено условиями технического обслуживания, эксплуатации и ремонта этого автомобиля. Процедура выполнения замены сама по себе важная, но примерно одинаковая, за редким исключением, для всех моделей машин. Поэтому, считаем, статья будет полезной для многих владельцев авто.

Что она собой представляет?

Эта деталь двигателей внутреннего сгорания служит уплотнителем места, в котором происходит соединение ГБЦ с блоком цилиндров. На двигателе имеется ещё одна прокладка, которая уплотняет крышку клапанного механизма с ГБЦ. Путать эти детали между собой нельзя, это совсем разные изделия, их конструкция, назначение и применение разное.

Этой деталью происходит уплотнение сразу трёх раздельных, но связанных между собой систем двигателя. Это системы смазки, охлаждения и газораспределения. Именно из-за этого к ней применяются весьма высокие требования. В процессе сжатия топливной смеси в камере сгорания создаётся высокое давление, поэтому после каждого снятия ГБЦ нужно производить замену прокладки.

Если её использовать повторно, это может привести к её прогоранию, в результате которого произойдёт смешивание моторного масла с охлаждающей жидкостью. Это значит, что придётся менять кроме неё ещё и моторное масло с фильтром, и тосол в системе охлаждения. Производится несколько разновидностей таких изделий:

• Прокладки, изготовленные на безасбестовой основе, их характеризуют как изделия, которые хорошо восстанавливаются и имеют минимальную усадку;
• Изделия, изготовленные на основе асбеста . Отмечается их высокая термостойкость, наличие упругости и эластичности. Рекомендованы они для использования в качестве рем комплектов;
• Прокладки из металла . Считаются сегодня изделиями, которые обладают высокой эффективностью и качеством, позволяют равномерно распределять создаваемое давление по всей уплотняемой поверхности.

Повод для её замены

Причин для этого может быть много, как для машин с пробегом, так и для новых автомобилей. В большинстве случаев предсказать сроки её замены невозможно. Имеются отдельные признаки, по которым можно судить о необходимости такой операции, однако часто это наступает внезапно.

Давайте рассмотрим несколько, наиболее часто встречающихся, признаков:

• Замечено появление капель моторного масла или охлаждающей жидкости в месте уплотнения головки и блока;
• Наличие выхлопа белесого цвета из выхлопной трубы является свидетельством проникновением охлаждающей жидкости из-за прогара прокладки;
• При проверке уровня масла на щупе замечено , это признак попадания ОЖ в систему смазки;
• Наличие масляных пятен в ОЖ, которые можно заметить в расширительном бачке или радиаторе;
• Пузырение охлаждающей жидкости является свидетельством прорыва выхлопных газов через прогар прокладки в систему охлаждения двигателя.

Модификации ДВС

Благодаря наличию свободного пространства внутри блока и ГБЦ сразу после создания базовой версии двухвального 16-клапанного движка 2112 стали появляться его версии:

• 21124 – форсировка ДВС до 89 л. с. за счет объема 1,6 л;
• 21126 – модернизация мотора до мощности 98 л. с., объем 1.6 л;
• 21128 – максимальные объемы камер сгорания 1,8 л, увеличение мощности до 105 л. с.

Во второй версии конструкторы попытались обеспечить максимальный эксплуатационный ресурс узлов. Для этого используется специальное хонингование цилиндров по методу Federal Mogul. Блок 21126 имеет серый цвет, а количество классов ремкомплектов поршней и гильз цилиндров снижено до трех с шагом 0,01 мм.

Версия 21128 изготавливается не АвтоВАЗом, а сторонним производителем ЗАО Супер-Авто. Характеристики движка значительно улучшены:

• объем 1,8 л;
• крутящий момент 162 Нм;
• мощность 75 кВт.

Цилиндры расточены на 0,5 мм (диаметр 82,5 мм), разработан оригинальный коленвал, обеспечивающий ход поршня 84 мм, ширина колец изменена до 2 мм (маслосъемное), 1,5 мм (компрессионное нижнее) и 1 мм (компрессионное верхнее). Проходное сечение дросселя увеличено до 51 мм, установлены форсунки Siemens повышенной производительности.

Существуют еще две модификации ДВС 2112:

• 21127 – создан в 2013 году, крутящий момент повышен до 148 Нм, объем до 1,6 л, мощность до 106 л. с.;
• 21179 – первый вариант в линейке производителей с объемом 1,8 л для Ларгуса и Весты.

В первой версии решена проблема плавающих оборотов за счет замены двумя датчиками ДТВ (температура воздуха) и ДАД (абсолютного давления) одного ДМРВ (массового расхода воздуха).

Процесс замены для 16 клапанного авто

Процедура замены прокладки ГБЦ на ВАЗ 2112 с двигателями, которые имеют 8 и 16 клапанов похожа. Для ее проведения необходимо приготовить:

• набор накидных и гаечных ключей;
• динамометрический ключ;
• новый расходный материал;
• тару для слива ОЖ;
• чистые тряпки.

Для удобства проведения процедуры лучше воспользоваться эстакадой или смотровой ямой.

Мотор ВАЗ 2112 16 клапанов

Этапы

1. В первую очередь следует обесточить автомобиль путем снятия минусовой клеммы с АКБ.
2. Затем необходимо слить тосол в приготовленную емкость.
3. Если ремонт осуществляется после поездки, то в топливной системе необходимо сбросить давление. Для этого нужно нажать на защелку и отсоединить провода топливного насоса от других проводов.
4. На следующем этапе от выпускного коллектора необходимо отсоединить приемную трубу выхлопной системы.
5. Далее снимается термостат.
6. После откручивания гаек крепления кронштейна, его следует отвести в сторону.
7. Так как меняется только прокладка, головка демонтируется в сборе с распредвалами.
8. Вместе с головкой блока цилиндров снимается корпус подшипников и топливная рама.
9. Затем нужно отсоединить датчик, показывающий уровень давления масла в двигателе и датчик положения распредвалов.
10. Далее ослабляем болт натяжителя и снимаем зубчатый ремень ГРМ, следом снимается натяжной ролик.
11. Зубчатый шкив нужно зафиксировать, чтобы он не проворачивался. Затем следует отвернуть крепежный болт и снять его с шайбой.
12. Далее, воспользовавшись двумя отвертками, нужно снять шкив с распредвала.
13. На следующем шаге отсоединяется система охлаждения и датчик температуры ОЖ.
14. Для окончательного демонтажа на силовом агрегате с 16 клапанами нужно вывернуть согласно схеме болты и вынуть их вместе с шайбами.
15. Вместе с ГБЦ снимается старая прокладка.
    Демонтируем ГБЦ вместе с прокладкой
16. Перед установкой нового расходника поверхность в месте соединения следует очистить от остатков старой прокладки и загрязнений.
17. Резьбовые отверстия должны быть очищены от ОЖ и моторного масла.
18. Новый расходник устанавливается по направляющим втулкам. Отверстие, через которое поступает масло, нужно разместить так, чтобы оно располагалось, как показано на фото.
    Отверстие с медной оконтовкой
19. Прежде чем монтировать головку блока цилиндров на место, следует проверить все метки на валах.
20. Закручиваются винты согласно схеме на фото в 4 этапа. Момент, с каким болты затягиваются, указан в инструкции по эксплуатации ВАЗ 2112.
    Схема закручивания крепежных болтов
21. Сборка осуществляется в обратной последовательности.
22. После сборки выполняется необходимая регулировка клапанов и натяжение ремня ГРМ.

Таким образом, замена прокладки ГБЦ на ВАЗ 2112 16 клапанов — несложный процесс, важно, соблюдать последовательность разборки и сборки

Заменить прокладку на 16-клапанном двигателе достаточно непросто. Так, процесс может затянуться на целый день и конечно же потребуется еще одна пара рук, которая не только поможет поднять часть силового агрегата, но и разобрать-собрать все поточные детали

Особое внимание стоит уделить выбору запасной части, поскольку именно от ее качества будет зависеть многие факторы, одним из которых является попадания тосола в камеры сгорания

Заключение

Таким образом, заменить прокладку ГБЦ на ВАЗ 2114 своими руками не сложно, если правильно соблюдать последовательность выполнения операций и следовать рекомендациям. Для наглядности прилагается соответствующее видео. Для того чтобы замена была выполнена качественно, должны быть соблюдены следующие правила:

• участки блока, где необходима герметизация должны быть обезжирены, убраны все остатки предыдущей прокладки;
• резьбовые отверстия должны быть очищены от загрязнений и масла;
• соприкасающиеся поверхности в местах герметизации не должны иметь неровностей, если есть небольшие дефекты, они удаляются с помощью оселка. При наличии значительных дефектов на поверхности головки блока цилиндров ее следует отшлифовать;
• при установке прокладку необходимо тщательно отцентрировать согласно направляющих элементов, иначе она не обеспечит исправную работу двигателя в течение длительного периода;
• меняя прокладку, лучше заменить все болты на блоке;
• под болты следует установить подкладные шайбы.

Устанавливая ГБЦ на ВАЗ 2114, следует проявлять особую осторожность недопустимо появление царапин на прокладке и соприкасающихся поверхностях.

Видео «Замена прокладки ГБЦ на ВАЗ 2114»

В этом видео показано, как менять прокладку головки блока цилиндров.

Добро пожаловать! Прокладка крышки головки блока цилиндров — она нужна для того чтобы уплотнять зазор между крышкой и самой головкой блока цилиндров, если её убрать то при работе двигателя масло будет вытекать через этот зазор, загрязняя тем самым двигатель у вашего автомобиля и увеличивая расход данного моторного масла, кроме того она не даёт пыли и грязи попадать во внутрь головки блока цилиндров через этот самый зазор, так как она плотно его закрывает.

Примечание! Чтобы произвести замену этой прокладки из инструментов понадобиться взять: Все ключи которые у вас есть, из них вам больше всего понадобиться вороток (Или удлинитель) с накидными головками, накидные ключи и гаечные ещё пригодятся, кроме того отвёртки нужны будут, ну и соответственно сама новая прокладка, но только покупайте нормальную прокладку в проверенных автомагазинах, просто если она попадётся не качественно, то есть вероятность того что она масло будет пропускать и тот самый зазор толком у вас и не будет уплотнён, кстати герметик нормальный ещё на всякий случай возьмите, вообще мы всегда рекомендуем прокладки смазывать герметиком, чтобы не было щелей никаких посторонних, через которые масло может убежать или грязь в двигатель (Во внутрь) попасть сможет!

• Замена прокладки крышки головки блока цилиндров
• Дополнительный видео-ролик

Где находится прокладка крышки головки блока цилиндров? Во-первых давайте вам объясним где сама крышка головки блока располагается, на самом деле её увидеть очень легко (И карбюраторного двигателя и инжекторного это касается), для этого откройте капот у автомобиля и на самом верху двигателя будет установлена довольно таки не малая крышка (Указана красной стрелкой, на фото инжекторный автомобиль семейства Самара), под этой самой крышкой располагается прокладка, которая зазор между головкой и крышкой убирает, приблизительное место расположение прокладки указана синей стрелкой, из-за того что подобран не удобный ракурс на фото, вы не сможете нормально увидеть эту прокладку, но где она приблизительно находиться мы вам уже на фото показали.

Когда нужно менять прокладку крышки головка блока цилиндров? Если вы заметили что через крышку головки блока начало сочиться по не многу масло, а именно в том месте где находиться прокладка, то это говорит о том что она пришла в негодность и её нужно срочно менять, если не менять то в скорем времени двигатель засорится, да и само вытекающее масло его будет пачкать (А масло не так легко с двигателя отмыть, особенно застывшее масло), кроме всех вышеперечисленных проблем, прокладку меняют при снятия крышки головки блока (Крышка может по разным причинам за время эксплуатации автомобиля сниматься, яркий на то пример, регулировка клапанов, для проведения которой, крышку обязательно придётся снимать с автомобиля).

Примечание! Хотим вам ещё раз напомнить, берите данную прокладку в проверенных автомобилях, потому что это важный элемент в двигателе автомобиля, данную прокладку делают на заводе такой, чтобы она во-первых зимой не замерзала и при сильной температуре чтобы с ней ничего не произошло (Из резины её делают), но всё же нужно всегда понимать тот факт, что со временем резина твердеет и трескаться начинает, тем самым появляются течи через тот самый зазор и приходиться эту прокладку и менять на новую!
