Замена клапанов на ВАЗ-2112 16 клапанов своими руками

Как снять ГБЦ на ВАЗ-2112 (21120)

Для начала нужно снять топливную раму. Для этого нужны ключи 17, которыми удаляются патрубки 2-3. Еще нужно снять хомут 1.

Винты планки бензопровода снимаются отверткой, после чего нужно снять с патрубков резиновые кольца. Также стоит удалить трубу масляного щупа (ключ на 10). Под конец нужно открутить болты, держащие рампу.

Важно при этом хотя бы частично снять «охлаждайку». После этого можно снять крепления термостата и сместить его в сторону

Нужно удалить прокладку термостата и гайку провода «0». Если нужно, можно выключить разъем ДТОЖ датчика.

Теперь мотор готов к тому, чтобы поменять клапаны. Для этого нужно взять ключ на 10, открутить им болты ГБЦ и снять плиту с клапанами

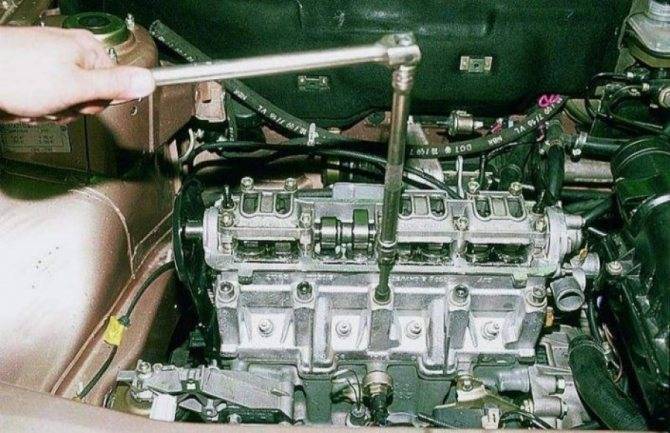

Важно соблюдать последовательность откручивания

Диагностика двигателя по свечам зажигания

Когда на изоляторе трещина, есть повреждения на резьбе или электроде, свечу нужно заменить.

Светло-коричневый нагар означает, что свеча работает должным образом, собственно как и двигатель.

Отсутствие нагара на свече: а) двигатель работает на бедной смеси; б) неправильно установлен угол опережения зажигания; в) несоответствие марки свечи типу двигателя.

Блестящий черный нагар свечей означает, что в цилиндр попадает масло. Такие свечи нужно менять или хотя бы чистить, а также искать причину попадания масла в цилиндр

Проверьте зазор между электродами свечи (обязательно круглым щупом). Норма зазора 0,7–0,8 мм. Подгибая боковой электрод

Подготовка к демонтажу клапанов

Делать замену будем на этом двигателе (21120)

Всё же, на моторе ВАЗ-2112 замену клапанов проще выполнить с демонтажём ГБЦ: для запрессовки новых направляющих плиту ГБЦ пришлось бы греть. Лучше оставить направляющие клапанов на месте. Но тогда придётся снимать разное оборудование:

  1. Под люком бензонасоса находится разъём (фото 1 и 2). Отключите его, чтобы бензонасос перестал качать;
  2. Заведите двигатель – пусть он заглохнет;
  3. Снимают воздушный фильтр: ослабляют хомуты 1 и 2 и отключают разъём 3 (фото 3). Затем ключом «на 10» откручивают винт (фото 4).

Все действия иллюстрирует одно фото.

Понизили давление, почти сняли фильтр

Удалите пластиковый корпус фильтра вместе с подводящим шлангом.

Разборка механизма ГРМ

Наша цель – снять оба распредвала. На двигателе ВАЗ-2112 замену клапанов можно выполнить даже без снятия ГБЦ. Но валы в любом случае будут мешать. Порядок действий:

  1. От АКБ отключают клемму «минус»;
  2. Снимают провода со свечей, затем отключают их от катушек;
  3. Модуль зажигания тоже надо снять (фото 2), а ещё удаляют шланг вентиляции картера (фото 3);
  4. Кронштейн, фиксирующий проводку форсунок, прикручен к крышке ГБЦ (фото 3). Удалите его! Так же поступают с кронштейном второго жгута (ДПДЗ и РХХ);
  5. Надо будет снять ресивер (фото 4). А отверстия впускного коллектора закрывают тканью.

Изучите то, о чём сказано в списке.

Подготовка к демонтажу крышки ГБЦ

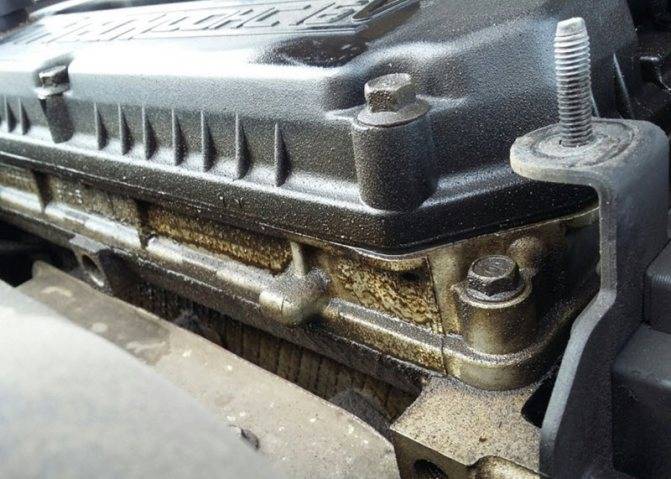

Вот так

Саму крышку удерживают 14 болтов. Здесь нужен торцовый ключ. Но сначала снимем пластиковую защиту, открутив шесть болтиков ключом «на 10» (фото 1).

Убираем всё лишнее в приводе ГРМ

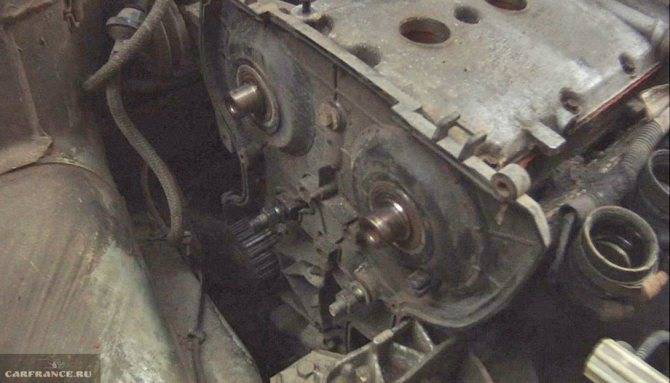

Механизм ГРМ снят!

Отключаем и снимаем датчик фаз под правым шкивом ГРМ. Надо отключить и датчик давления – он расположен возле кронштейна, который был снят. Ключом «на 17», не проворачивая шкивы, ослабляют два крепёжных винта. В круглые отверстия устанавливают отвёртку – её используют как упор. Осталось ослабить натяжение ремня, частично выкрутив одну гайку (фото 3).

Чтобы снять вал, выполняют действия:

  1. Удаляют крышку ГБЦ;
  2. Откручивают 20 болтов (фото 1);
  3. Двумя ключами «на 15» откручивают гайку на верхней штанге (фото 2). Так же поступают с тремя гайками на кронштейне штанги (ключ «на 13»). Кронштейн снимают со шпилек;
  4. Демонтируют корпус подшипников (фото 4);

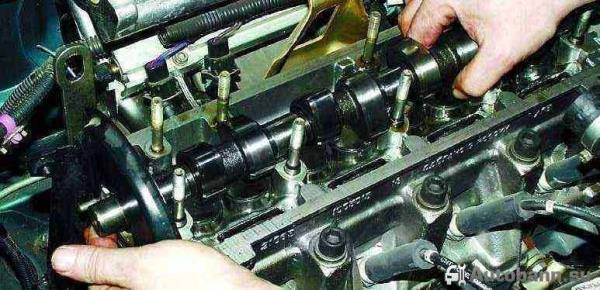

  5. Теперь оба распредвала можно вынуть (фото 5).

Смысл сказанного ясен по фото.

Привод ГРМ разобран

Гидрики, то есть компенсаторы, легко будет вытащить магнитом.

Снимаем ГБЦ на двигателе ВАЗ-21120

Нужно избавиться от топливной рампы: ключами «на 17» раскручиваем патрубки 2 и 3 (фото 1), также удаляем хомут 1.

Рампу надо временно удалить

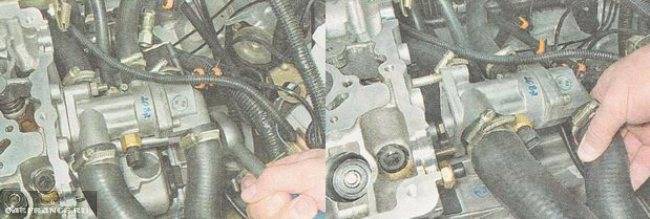

Винты на планке с бензопроводом откручивают отвёрткой. Затем с патрубков снимают резиновые кольца. Ещё нужно будет удалить трубку с масляным щупом – здесь откручивают один винт «на 10» (фото 2). В финале отворачиваются два болта крепления рампы.

Главное – частично слить охлаждающую жидкость. Затем дольёте! А теперь отворачиваем две гайки на термостате (фото 1), чтобы отодвинуть его в сторону.

Термостат не должен мешать

Прокладку термостата удаляют тоже. Ещё ключом «на 13» откручивают гайку с проводом «нуль». Можно отключить и разъём датчика ДТОЖ.

Мотор ВАЗ-2112 к замене клапанов готов: ключом «на 10» откручиваем болты на ГБЦ и снимаем плиту вместе с клапанами. Соблюдайте последовательность отворачивания. Аналогично соблюдайте последовательность и момент затяжки при сборе ГБЦ.

Рекомендуемая последовательность (отворачивание)

Дальше проводятся действия, указанные в «главе 1». Желаем успеха!

Замена клапанов ВАЗ 2110, 2112

По каким причинам клапаны выходят из строя? 1. Первой и главное причиной является обрыв ремня ГРМ. После этого может образоваться загиб деталей. 2. Также одной проблемой является износ ножек клапанов, она должна иметь нужные размеры, измерьте с помощью микрометра. 3. Осмотрите ножку клапана, если она меньше 8 миллиметров, то клапан в срочном порядке нужно заменить. 4. Клапан меняется в том случае, если он успел прогореть и образовалась довольно-таки большая трещина. Конечно для того, чтобы заменить клапан вам нужны хотя бы начальные умения и опыт в работе с автомобилем. Особенного набора инструментов не понадобится, нам нужен стандартный набор инструментов. О процедуре замены клапана: 1. Первым действием мы загоняем автомобиль в гараж, смотрите, чтобы в пространство не попадал ветер и пыль 2. Автомобиль нужно обесточить, батарею аккумулятора отсоедините. 3. Следующим действием нам нужно смазку мотора слить. 4. Нам нужно снять все навесные шланги, подачу топливную, систему вакуумную, таким образом м обеспечили себе доступ к деталям с которыми будем работать. 5.Кршку с блока цилиндров демонтируйте. 6. Можете снять кожух и ремень. 7. Аккуратно выкрутите болты, которые удерживают ГБЦ. 8. Мы сняли головки блока, потребуется съёмник, если в вашем арсенале такого нет, то наверное у соседей будет. Распредвал снимите, толкатели нам нужно разобрать. На шпильке прикрепите съёмник. Под тарелку установите подставку, оттуда вытащите сухари крепящие. 9. Все клапаны поврежденные вам нужно достать. 10.Теперь нам нужно заменить втулки направляющих. Вы можете использовать спец. устройство, будьте аккуратны чтобы не нанести вред головки. Направляющие достаньте, новый обработайте смазкой. 11. Втулку на место напрессуйте аккуратно. Запрессуйте до щелчка. Сильно не напрягайтесь, не торопитесь иначе втулка испортится. 12. Аккуратно продуйте с помощью сжатого воздуха все отверстия, очистите пространство от воздуха лишнего. Теперь нам нужно замерить отверстия. Клапан установите. 13. Вы увидели, что клапан не плотно прилегает, тогда вам нужно воспользоваться притиркой. Помните, что клапан шлифовать нельзя, после шлифовке промойте. 14. Выполните сборку ГБЦ в обратной последовательности, провода все верните, аккумулятор подсоедините. Втулки клапанов можно надеть уже с надетыми стопорными кольцами.

Первым действием нам нужно аккуратно отсоединить шланги, которые соединяют ресивер и усилитель вакуумный.

Возьмём ключ на «тринадцать» и выкрутим гайки, которые крепят ресивер кронштейна трубок топливных. Избавьтесь от кронштейна. Гайку, которая крепит ресивер и кронштейн выкрутите, далее отсоединяем от коллектор впускного, там ещё пять гаек. Ресивер демонтируйте, уберите прокладку.

Далее этим же ключом выкрутим верхнюю и немного ослабим натяжение гайки, которая удерживает планку трубы снизу, планку снимите. С помощью ключа на «тринадцать» вам нужно выкрутить гайку, расположенную снизу, также две находятся снизу, коллектор впускной демонтируйте.

Коллектор освобождаем с помощью ключа на «тринадцать» пару гаек расположенных по бокам.

Возьмём отвёртку крестовую и ослабим хомут, который крепит шланг вентиляции, шланг снимите.

Рычаг, который отвечает за переключение передач вам нужно установить в нейтральное положение, затем прокрутите по направлению часовой стрелки, нам нужно чтобы метка расположенная на маховике установилась в среднее деление шкалы.

Метка, расположенная на шкиве распредвала должна быть напротив метки на задней крышке ремня зубчатого.

Берем ключ на «десять» и выкрутим гайки, которые удерживают крышку клапанную.

Крышку клапанную демонтируйте.

Ремень снимите, после перейдите шкив распределительного вала. Возьмём шестигранник на «десять», выкрутим десять болтов, которые удерживают головки блока.

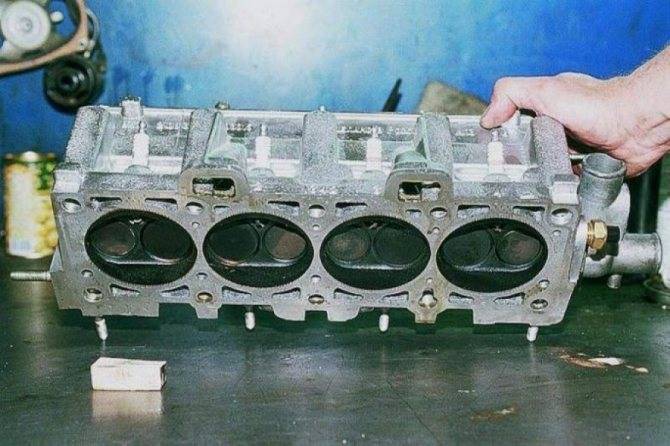

Головку блока цилиндров демонтируйте.

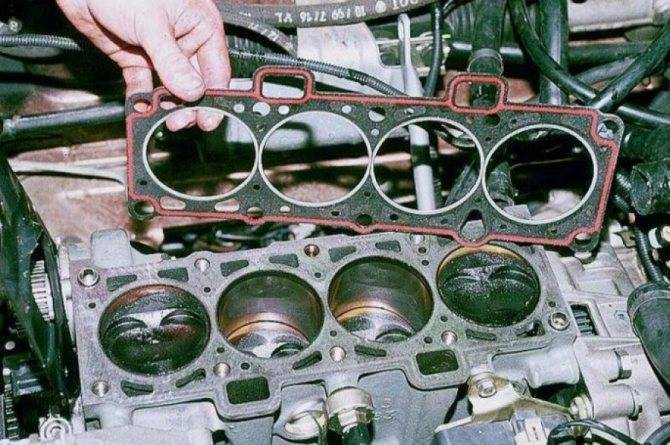

Прокладку тоже замените.

Когда будете разбирать клапанный механизм вам нужно установить брусик деревянный под клапан.

Клапан нужно освободить и достать его из втулки головки блока.

Головку блока цилиндров установите и выполните сборку в обратном порядке. Прокладку устанавливать снова нельзя, её нужно заменить.

Принципы затяжки

На 2112-й модели, как и любой другой машине, во время затяжки важно соблюдать два основных момента:

  • порядок, в котором болты закручиваются;
  • усилие.

В 16-клапанном ВАЗ последовательность следующая (стоять необходимо так, чтобы лобовое стекло находилось слева):

  • 1-м затягивается средний болт, ближний к вам;
  • 2-м – тот, что расположен над ним;
  • далее – стоящие по сторонам от центрального нижнего (первым – левый);
  • 5-м и 6-м закручиваются верхние, находящиеся по бокам от 2-го (сначала – правый);
  • наступает черед угловых – затяните прежде левые нижний и верхний и остальные в том же порядке.

Следующий параметр – усилие. Сама затяжка ГБЦ проводится в несколько этапов:

  • первоначально нужен момент в 20 Н·м;
  • потом – от 70 до 85,5;
  • далее болты проворачивают точно на 90 градусов, и этот этап, пройдя по кругу повторяют еще раз.

Все это позволяет обеспечить равномерное прилегание ГБЦ к прокладке и собственно блоку цилиндров.

Подготовка к демонтажу клапанов

Делать замену будем на этом двигателе (21120)

Всё же, на моторе ВАЗ-2112 замену клапанов проще выполнить с демонтажём ГБЦ: для запрессовки новых направляющих плиту ГБЦ пришлось бы греть. Лучше оставить направляющие клапанов на месте. Но тогда придётся снимать разное оборудование:

  1. Под люком бензонасоса находится разъём (фото 1 и 2). Отключите его, чтобы бензонасос перестал качать;
  2. Заведите двигатель – пусть он заглохнет;
  3. Снимают воздушный фильтр: ослабляют хомуты 1 и 2 и отключают разъём 3 (фото 3). Затем ключом «на 10» откручивают винт (фото 4).

Все действия иллюстрирует одно фото.

Понизили давление, почти сняли фильтр

Удалите пластиковый корпус фильтра вместе с подводящим шлангом.

Разборка механизма ГРМ

Наша цель – снять оба распредвала. На двигателе ВАЗ-2112 замену клапанов можно выполнить даже без снятия ГБЦ. Но валы в любом случае будут мешать. Порядок действий:

  1. От АКБ отключают клемму «минус»;
  2. Снимают провода со свечей, затем отключают их от катушек;
  3. Модуль зажигания тоже надо снять (фото 2), а ещё удаляют шланг вентиляции картера (фото 3);
  4. Кронштейн, фиксирующий проводку форсунок, прикручен к крышке ГБЦ (фото 3). Удалите его! Так же поступают с кронштейном второго жгута (ДПДЗ и РХХ);
  5. Надо будет снять ресивер (фото 4). А отверстия впускного коллектора закрывают тканью.

Изучите то, о чём сказано в списке.

Подготовка к демонтажу крышки ГБЦ

Вот так

Саму крышку удерживают 14 болтов. Здесь нужен торцовый ключ. Но сначала снимем пластиковую защиту, открутив шесть болтиков ключом «на 10» (фото 1).

Убираем всё лишнее в приводе ГРМ

Механизм ГРМ снят!

Отключаем и снимаем датчик фаз под правым шкивом ГРМ. Надо отключить и датчик давления – он расположен возле кронштейна, который был снят. Ключом «на 17», не проворачивая шкивы, ослабляют два крепёжных винта. В круглые отверстия устанавливают отвёртку – её используют как упор. Осталось ослабить натяжение ремня, частично выкрутив одну гайку (фото 3).

Чтобы снять вал, выполняют действия:

  1. Удаляют крышку ГБЦ;
  2. Откручивают 20 болтов (фото 1);
  3. Двумя ключами «на 15» откручивают гайку на верхней штанге (фото 2). Так же поступают с тремя гайками на кронштейне штанги (ключ «на 13»). Кронштейн снимают со шпилек;
  4. Демонтируют корпус подшипников (фото 4);
  5. Теперь оба распредвала можно вынуть (фото 5).

Смысл сказанного ясен по фото.

Привод ГРМ разобран

Гидрики, то есть компенсаторы, легко будет вытащить магнитом.

Снимаем ГБЦ на двигателе ВАЗ-21120

Нужно избавиться от топливной рампы: ключами «на 17» раскручиваем патрубки 2 и 3 (фото 1), также удаляем хомут 1.

Рампу надо временно удалить

Винты на планке с бензопроводом откручивают отвёрткой. Затем с патрубков снимают резиновые кольца. Ещё нужно будет удалить трубку с масляным щупом – здесь откручивают один винт «на 10» (фото 2). В финале отворачиваются два болта крепления рампы.

Главное – частично слить охлаждающую жидкость. Затем дольёте! А теперь отворачиваем две гайки на термостате (фото 1), чтобы отодвинуть его в сторону.

Термостат не должен мешать

Прокладку термостата удаляют тоже. Ещё ключом «на 13» откручивают гайку с проводом «нуль». Можно отключить и разъём датчика ДТОЖ.

Мотор ВАЗ-2112 к замене клапанов готов: ключом «на 10» откручиваем болты на ГБЦ и снимаем плиту вместе с клапанами. Соблюдайте последовательность отворачивания. Аналогично соблюдайте последовательность и момент затяжки при сборе ГБЦ.

Рекомендуемая последовательность (отворачивание)

Дальше проводятся действия, указанные в «главе 1». Желаем успеха!

Что такое капремонт и зачем он нужен


Во время ремонтных работ детали и узлы ДВС доводятся до идеального состояния. После сборки агрегата его состояние и работоспособность должно быть идентичны новому двигателю, только что выпущенному с конвейера. Капиталка необходима, если мотор полностью или частично выработал свой ресурс, появились соответствующие признаки, свидетельствующие об этом. Не обращать внимания на них нельзя. При дальнейшей эксплуатации автомобиля двигатель может полностью выйти из строя и его нельзя будет восстановить. Останется один вариант – приобретение новой детали. Естественно, что приобретение запчастей обходится дороже, чем их починка.

  1. Следить за уровнем масла и регулярно менять его.
  2. Следить за уровнем охлаждающей жидкости, не допуская перегрева машины.
  3. Заливать качественное топливо, рекомендуемое заводом-изготовителем.
  4. Разумно эксплуатировать машину, не допуская перегрузки.
  5. Ограничить до минимума время работы автомобиля на холостых оборотах.
  6. Отказаться от экстремальной езды, требующей повышенных оборотов. Не допускать, чтобы стрелка тахометра заходила в красную зону.

Двигатели

Производители предлагали для модели пять силовых агрегатов в зависимости от модификации:

  • 1,5-литровым8-клапанным двигателем 2111 оборудовали модификацию ВАЗ 21122;
  • 1,5-литровым16-клапанным двигателем 21120 оснащали модификацию ВАЗ 21120;
  • 1,6-литровым8-клапанным двигателем 21114 оборудовали модификацию ВАЗ 21121;
  • 1,6-литровый8-клапанным двигателем 21124 оборудовали модификацию ВАЗ 21124;
  • 1,8-литровый16-клапанный двигатель мощностью 100 л.с. предлагали для модификации ВАЗ 21128.

16-клапанные двигатели не имеют защиты от разрыва ремня ГРМ. Двигатели надёжны в эксплуатации. Средний ресурс работы двигателей до капитального ремонта — 150 000 км пробега.

Салон

Удобная регулировка спинок заднего сиденья — для перевозки больших грузов спинки складываются. В штатном положении кресел объём багажного отсека составляет 334 литра, при сложенных спинках — 425 литров.

Задний спойлер — неудачное решение производителя. Ухудшает обзорность через заднее стекло и гремит на ямах.

Это интересно: Самостоятельная замена ламп ближнего света в фарах Хендай Акцент

Кузов

ВАЗ 2112 обладает наследственной болезнью всех отечественных моделей — коррозией. Наибольшей склонностью к ржавчине обладает нижняя часть дверей и полностью дверь багажного отсека, пороги.

Бороться с коррозией машины можно своими силами. Для этого нужно обработать элементы кузова антикоррозийными средствами. В руководстве по ремонту перечислены рекомендуемые средства для предотвращения или удаления коррозии.

При открытии багажника часто ломается задний катафот.

Разборка и сборка головки блока цилиндров ВАЗ 2110

Общие сведенияРекомендация

Запускать двигатель разрешается не ранее чем через 1 ч после нанесения герметика.

Детали головки блока цилиндров

1 – головка блока;
2 – впускной распределительный вал;
3 – сальник;
4 – выпускной распределительный вал;
5 – корпус подшипников распределительного вала;
6, 8 – уплотнительные кольца;

7 – направляющая труба;
9 – крышка головки блока;
10 – кронштейн крепления жгута проводов;
11 – заглушки;
А – отличительный поясок впускного распределительного вала

Разборка.

Выньте из отверстий головки блока цилиндров и корпуса подшипников распределительных валов направляющую трубу 7 (рис. Детали головки блока цилиндров) свечей зажигания.

Снимите корпус подшипников 5 распределительных валов. При этом одновременно удаляются заглушки 11. Выньте распределительные валы 2 и 4 из опор головки блока цилиндров и снимите с них сальники 3.

Выньте из отверстий головки блока цилиндров гидротолкатели клапанов. Освободите клапаны от сухарей, сжимая пружины клапанов приспособлением 67.7823.9562. Снимите пружины с тарелками. Поверните головку блока цилиндров и выньте с нижней стороны клапаны. Снимите маслоотражательные колпачки с направляющих втулок и опорные шайбы пружин.

Сборка. Очистите головку блока цилиндров и корпуса подшипников от остатков старого герметика, грязи и масла.

Установите опорные шайбы пружин. Смажьте моторным маслом клапаны, отверстия под гидротолкатели, отверстия направляющих втулок клапанов и новые маслоотражательные колпачки (старые использовать не допускается). Оправкой 41.7853.9618 напрессуйте на направляющие втулки колпачки. Вставьте клапаны в направляющие втулки, установите пружины и тарелки пружин.

Сжимая пружины приспособлением 67.7823.9505, установите сухари клапанов. Вставьте в отверстия головки блока цилиндров гидротолкатели клапанов.

Поставьте установочные втулки корпусов подшипников распределительного вала. Смажьте моторным маслом опорные шейки и кулачки распределительных валов и уложите их в опоры головки блока цилиндров.

На поверхность головки блока цилиндров, сопрягающуюся с корпусом подшипников распределительных валов, нанесите герметик типа «Локтайт № 574» жгутиком диаметром 2 мм в соответствии со схемой (см. рис. Порядок затяжки болтов крепления головки блока цилиндров и схема нанесения герметика на корпус подшипников распределительных валов).

Установите корпус подшипников и затяните болты его крепления.

Оправкой 67.7853.9580 запрессуйте новые сальники распределительных валов, предварительно смазав их моторным маслом. С другой стороны головки блока цилиндров запрессуйте заглушки.

Наденьте на направляющую трубу 7 (см. рис. Детали головки блока цилиндров) свечей зажигания уплотнительные кольца, предварительно смазав их моторным маслом. Установите направляющую трубу в отверстия головки блока цилиндров и корпуса подшипников распределительных валов.

Заверните в головку блока цилиндров датчик указателя температуры охлаждающей жидкости, а в корпус подшипников распределительных валов – датчик контрольной лампы давления масла. Перед установкой на сопрягающиеся поверхности датчиков, головки блока цилиндров и корпуса подшипников нанесите герметик УГ–10.

Прикрепите к головке блока цилиндров кронштейн крепления топливных трубок.

Проверка технического состояния и ремонт головки блока цилиндров аналогичны описанному для двигателя 2110 (см. раздел 2).

Видео про “Разборка и сборка головки блока цилиндров” для ВАЗ 2110

Ремонт ГБЦ ВАЗ 8Клапанов

Установка ГБЦ ВАЗ. Пошаговая инструкция.

установка гбц ваз 2112 -16 клапанов

Процесс замены прокладки

Для того, чтобы было провести замену быстрее и удобнее понадобится яма, эстакада или подъемник. Как показывает практика, то не всегда под рукой есть такие удобства и приходится мучиться в гараже. Рассмотрим, поэтапный процесс замены прокладки ГБЦ:

  1. Демонтируем «клемму-минус» с АКБ.

    Демонтаж клеммы АКБ для ремонта

  2. Для замены прокладки необходимо очистить каналы головки от охлаждающей жидкости, поэтому сливаем ее в ранее заготовленную емкость.
  3. Сбрасываем давление в топливной системе.

    Через специальный клапан сбрасываем давление в топливной системе

  4. Подобравшись к двигателю снизу необходимо демонтировать приемную трубу.

    Выкрутив болты крепления отсоединяем выпускной коллектор и приемную трубу

  5. Следующим этапом становится демонтаж термостата.
  6. Поскольку необходимо заменить саму прокладку, то разбирать головку не будем и демонтируем ее вместе с распределительными валами.

    Когда все отсоединили проводим демонтаж ГБЦ

  7. Снятие ГБЦ происходит вместе с топливной рампой.
  8. Отключаем датчики распределительных валов и масла в моторе.
  9. Проводим демонтаж ремня ГРМ.

    Снимаем ремень ГРМ

  10. Теперь, необходимо зафиксировать распределительные валы, а потом снять шкивы, чтобы они не мешали.

    Фиксация распределительных валов от проворачивания, чтобы не нарушить фазы газораспределения

  11. Проводим демонтаж датчика охлаждения.
  12. Снимаем клапанную крышку. Для этого необходимо выкрутить болты крепления. При сборке болты должны закручиваться по определённому порядку и с определённым моментом.
  13. Теперь, можно поднять головку блока цилиндров.
  14. Удаляем остатки прокладочного материала с поверхности блока и ГБЦ.
  15. Устанавливаем новую прокладку на поверхность головки. Если прокладочный материал имеет красную окантовку, то герметик применять не нужно, а вот если его нет – то прокладку необходимо смазать графитовой смазкой и по контуру нанести герметик.
  16. Ставим головку блока на место и закручиваем винты в последовательности за схемой.
  17. Вся остальная сборка проводится в обратном порядке.

Теперь прокладка заменена и можно дальше использовать автомобиль.

Выбор прокладки ГБЦ

Прежде чем приступить к выбору прокладки головки блока за каталожным номером, необходимо рассмотреть, какие бывают прокладочные материалы. Рассмотрим, основные виды прокладок ГБЦ:

  • Асбестовые. Главное преимущество: минимальная усадка и отличная восстанавливаемость.
  • Металлические. Это одни самых надежных и качественных расходных материалов.
  • Безасбестовые. Применяются в качестве ремкомплектов. Основные плюсы: эластичность, термостойкость, упругость.

Прокладка ГБЦ металлическая

Итак, теперь можно рассмотреть оригинальную прокладку, а также заменители, которые применяются. В основном, все производители ставят маркировку прокладок согласно оригинала.

Причины выхода из строя

Причин, которые послужили тому, что прокладка ГБЦ вышла из строя не много, но каждый владелец автомобиля обязан их знать. Итак, рассмотрим, основные из них:

  • Износ. Каждый элемент автомобиля имеет свой срок службы эксплуатации, а поэтому изношенность детали просто неизбежна.
  • Прогиб или деформация головки блока цилиндров может привести к тому, что произойдет пробой прокладки или на ее поверхность попадет горячий антифриз.
  • Закипание автомобиля может привести к тому, что прокладка выйдет из строя.

Признаки замены

Для верной диагностики и определения неисправностей необходимо правильно диагностировать.

Белый пар из выхлопной — повод задуматься!

Рассмотрим, основные прямые и косвенные признаки того, что прокладка ГБЦ поверглась износу и требует замены:

  • Из выхлопа начинает идти белый пар;
  • На местах соединения ГБЦ появляются следы от утечки охлаждающей жидкости или моторного масла;
  • В охлаждающей жидкости появляются следы масла;
  • В поддоне скапливается внушительное количество смазывающего вещества;
  • Около заливной крышки образуется пена.

Теперь все вопросы рассмотрены, установлены причины, признаки и способ замены прокладки головки блока цилиндров.

Особенности ремонта головки блока цилиндров лада гранта

Двигатель автомобиля лада Гранта имеет различия с мотором Калины. Головка блока, в сравнении с «калиновской» увеличина по высоте на 1,2 мм. Это связано с изменением камеры сгорания. Установлены облегченные поршня. Ремень ГРМ фирмы «Гейтс» доработан, работает в диапазоне температур от минус 40 до плюс 40 градусов. Заявленный пробег ремня до 200 тысяч километров.

Основной особенностью ремонта ГБЦ гранты является применение металлокерамических седел. На автомобиле Калина, 2114 и т.д. применены чугунные седла, которые возможно обработать вручную, используя комплект отечественных шарошек.

Обработка металлокерамических седел требует износоустойчивого режущего инструмента. С целью успешной их обработки, головку устанавливают на станок NEWENContour—BB, разработанный специально для оперативной обработки седел и направляющих клапанов с цифровым управлением или вручную инструментом Neway.

Процесс и схема затяжки (на 16 клапанном авто)

16 клапанный двигатель автомобиля ВАЗ 2112 Но пока вы еще не начали процедуру затяжки штифтов головки блока цилиндров, нужно подчеркнуть, что у каждого мотора свой собственный момент и схема затяжки. Как вы могли догадаться, для каждого транспортного средства этот момент будет разным. Кроме того, на показатель момента напрямую влияют несколько факторов, и если вы приняли решение самостоятельно заняться этим процессом, то вам полезно будет узнать о них:

  • На момент затяжки головки влияет смазывание отверстий для штифтов, а также их состояние, ну и, разумеется, качество непосредственно болтов. Чтобы момент был установлен правильно, и штифты, и отверстия для них должны быть смазаны, а для этого подойдет обычное моторное масло.
  • Если резьба отверстия или сам штифт деформированы, то от процедуры натяжения лучше воздержаться. Так или иначе, но со временем это приведет негативным последствиям.

Загрузка …

Необходимые инструменты

И, хотя данная процедура требует определенного подхода, ее подготовка много времени не займет. Суть в том, что непосредственно для затяжки штифтов головки большой набор инструментария не требуется. Единственное, что понадобится — это немного моторной жидкости и специальный динамометрический ключ.

Динамометрический ключ для выполнения работ на 16-клапанном двигателе

Если такого ключа у вас нет, то его нужно купить заранее или одолжить в автосервисе. Нужен именно такой инструмент, поскольку он позволяет определить именно момент натяжки. В настоящее время более бюджетный вариант данного инструмента стоит около 200-250 гривен (600-800 рублей).

Этапы

Если вы снимали головку блока 16-клапанного мотора ВАЗ 2112, то в первую очередь ее нужно установить на место.

  1. Перед непосредственным процессом затяжки штифтов головки блока 16-клапанного двигателя следует измерить их длину. Стандартная длина винта составляет 135.5 мм. Обязательно проверьте это. Если длина штифта отличается от вышеуказанной, то есть либо больше, либо меньше, то штифт нужно заменить новым.
  2. Возьмите моторную жидкость и нанесите ее на резьбу болта. Это можно сделать при помощи кисточки.
  3. После этого можно приступать к установке винтов на 16-клапанный двигатель. Сначала закрутите их руками, после чего используйте динамометрический ключ. Момент натяжения должен составлять 20 Нм + (69,4 — 85,7 Нм) + 90°+ 90°. То есть закрутите штифты, соблюдая показатели 20 Нм + (69,4 — 85,7 Нм) в соответствии с данными на динамометрическом ключе, после чего проверните каждый винт два раза на 90 градусов. Что касается порядка затяжки, то он следующий. Сначала необходимо затянуть два средних штифта начиная с нижнего. Затем по порядку следует затянуть два винта, которые находятся по бокам от нижнего штифта. После этого затягиваются винты, находящиеся по бокам от верхнего среднего штифта. А затем уже по порядку нужно закрутить болты, расположенные по углам головки блока цилиндров. Более подробно порядок затяжки момента указан на фото.

1. После установки ГБЦ на место смажьте резьбовую часть винтов моторным маслом.

2. Затем при помощи динамометрического ключа вам необходимо затянуть все болты ГБЦ…

3…соблюдая при этом порядок момента натяжения болтов. Помните о том, что данный узел транспортного средства ВАЗ 2112 является одним из основных механизмов, определяющих работу двигателя. Поэтому к такому вопросу ремонта блока цилиндров следует подойти с особой внимательностью. Если вы не имеете опыта в проведении подобных работ, то дело лучше доверить квалифицированному профессионалу. Ведь очень часто неопытные автомобилисты пытаются сэкономить деньги на ремонте, что в результате приводит к еще более плачевным последствиям.

К примеру, если винты будут не дотянуты, то это чревато утечкой моторного масла и как следствие, появлением конденсата. А возникновение влаги в ДВС ни к чему хорошему не приведет. Если же винты будут перетянуты, то это может стать причиной появления трещин, а это вызовет необходимость ремонта агрегата.

Назначение и устройство сальников клапанов

Изношенный сальник пропускает в цилиндр масло по штоку клапана, в результате чего оно сгорает вместе со смесью, образуя нагар на тарелках клапанов, а также на кольцах и стенках цилиндра. В запущенных случаях закоксованность приводит к падению компрессии по причине залегания колец и неплотного закрытия клапанов. Принято считать, что стоимость своевременной замены втулок для маслосъема, несоизмерима с ремонтом поршневой группы.

Конструкция сальника довольно элементарна, в ее составе всего три базовых элемента:

  1. Основание – стальная втулка, представляющая собой каркас сальника и придающая ему прочности.
  2. Пружина – обеспечивает максимально плотное прилегание кромки резинового уплотнителя к штоку клапана.
  3. Сальник – выполнен из каучука или вторкаучука и служит для удаления излишков смазки с клапанного штока.

Важно учесть, что для замены маслосъемных колпачков на автомобиле ВАЗ 2110 8 клапанов лучше купить соответственные качественные расходники. В первую очередь это скажется на ресурсе деталей, их не придется менять раньше времени

Для чего нужна прокладка между ГБЦ и клапанной крышкой

Клапанная крышка необходима для защиты механизма ГБЦ от пыли и грязи, также уплотнитель выполняет и другие функции:

  • Обеспечивает плотность установки крышки к фланцу ГБЦ;
  • Герметизирует объем, который закрывает крышка и предотвращает утечку масла.

Деталь не критически важна для работы ДВС – двигатель будет вполне нормально работать и без нее. Но она служит для чистоты силового агрегата, повышает пожаробезопасность, повышает удобство обслуживания мотора. Кроме того, уплотнитель вносит существенный вклад в сохранение технических характеристик и чистоты моторных масел.

На современном автомобильном рынке существует масса моделей двигателей с разными ГБЦ. Однако, все прокладки ДВС устроены принципиально одинаково. Это уплотнительный элемент плоской формы, который повторяет форму плоскости прилегания к ГБЦ.

Процесс замены – подробные инструкции

Мы разберем варианты с 8- и 16-клапанными моторами, которые присутствуют в моделях ВАЗ 2112 и 2110. Независимо от количества клапанов, для замены потребуется одинаковый набор инструментов. В список входят штатные инструменты, которые можно обнаружить в гараже практически каждого водителя.

Ремень ГРМ на ВАЗ 2110 16 клапанов

Помимо самого ремня ГРМ и ролика для ВАЗ 2110 или 2112, в работе понадобятся:

  • специальный ключ, регулирующий степень натяжения ролика;
  • накидной ключ на «17»;
  • ключ на «15»;
  • ключ на «10»;
  • монтажка, как альтернатива – мощная отвертка.

Замена на 8-клапанном двигателе

Замена ремня ГРМ ВАЗ 2110 8 клапанов проходит следующим образом:

  1. Первым делом обесточиваем АКБ – для этого необходимо достать минусовой провод;
  2. Откручиваем болты, которые держат защитный кожух ГРМ, а затем снимаем кожух;
  3. Со стороны пассажира необходимо демонтировать брызговик моторного отсека вместе с защитным элементом и правое колесо;
  4. Наша задача – добиться совпадения меток на крышке и, соотвественно, на шкиве, как это указано на всех схемах. Для этого нужно крутить деталь по часовой стрелке;
  5. Переходим к КПП и снимаем с неё заглушку;
  6. Нам необходимо проверить совпадение меток в этом отверстии;
  7. Блокируем маховик – для этого можно воспользоваться монтажкой или мощной отверткой;
  8. Теперь можно снять шкив генератора ГРМ;
  9. Мы добрались до гайки, которая держит ролик ГРМ – её необходимо ослабить, но не открутить;
  10. Вот мы и добрались до нужного элемента ГРМ ВАЗ 2110 или 2112. Теперь его можно снять. Все детали, которые он закрывал, необходимо прочистить моющим средством. После удаления грязи область нужно протереть чистой ветошью;
  11. Далее происходит установка нового ремня ГРМ и ролика-натяжителя – соблюдайте направление, указанное на стрелка. Иногда бывает, что производитель не указывает стрелки, в таком случае, нужно поставить элемент так, чтобы надпись читалась слева направо;
  12. Для натяжения необходимо против часовой стрелки провернуть ролик
  13. Следующий шаг – это тестирование ремня ГРМ и его натяжения. Проверять элемент нужно при холодном моторе, при этом температура в гараже или боксе должна быть в пределах +15-+30С. Запускаем двигатель и выполняем осмотр ремня ГРМ.

Если нет лишних звуков, вибрации, то все элементы можно устанавливать обратно — это колесо, кожух и брызговик.

https://youtube.com/watch?v=aIOMGBmM3SM

Замена на 16-клапанном двигателе

Несмотря на то, что клапанов здесь больше, замена ремня ГРМ не сложнее, чем на варианте, где 8 клапанов. Итак,замена ремня ГРМ ВАЗ 2110 16 клапанов выполняется следующим образом:

  1. Как и в случае с ВАЗ 2110 или 2112, где 8 клапанов, нам нужно демонтировать защиту ремня. Держат её 6 болтов.
  2. Далее нужно убрать с датчика коленвала фишку – откручиваем крепление и достаем сам датчик. Для наглядности можно изучить фото.
  3. Если вы самостоятельно проводите демонтаж механизма газораспределения, то вы наверняка заметили отсутствие одного зубчика. Сделано это для того, чтобы датчик мог самостоятельно отыскать мертвую точку. Также при помощи этой особенности можно заблокировать коленчатый вал.
  4. Выполнить блокировку можно тогда, когда в отверстие под датчик будет помещена трубка подходящего размера. Теперь шкив заблокирован, как результат, его можно благополучно демонтировать.
  5. Далее схема работы практически не отличается от снятия 8-клапанного распределительного механизма своими руками – ослабляем крепление ролика и достаем неисправный или изношенный ремень.
  6. Поставить новый элемент можно двумя способами: снять натяжной ролик и затем установить ремень вместе с ним или сделать при помощи прокручивания распредвала.
  7. Когда новый элемент установлен, можно возвращать все в изначальное положение. Начать стоит с крепления шкива – закручиваем болт и совмещаем шестерню – в этом помогут метки на масляном насосе. Если они отсутствуют, то можно сделать метку самостоятельно.
  8. Совмещать детали нужно аккуратно, так как шестерня распределительного механизма не должна сбиться.
  9. Используя специальный ключ, мы должны натянуть ремень. Такой ключ есть не у каждого, но в качестве альтернативы всегда можно взять мощную отвертку и два гвоздя. Также стоит помнить гайке, которую необходимо крепко затянуть.
  10. Проверяем натяжку, резина должна отходить от шестерней, но при этом не должно быть складок.
  11. Осталось провернуть каленвал 2 раза и убедиться, что метки остались на том же месте – работа завершена

Замена ремня ГРМ на Ваз 2112 16 клапанов (в подробностях и …)

Проверяйте механизм распределения газов каждые 10 тысяч километров, и тогда вам не придется тратиться на дорогостоящий ремонт.
