Почему не работают стеклоподъемники на ВАЗ-2112: основные причины и диагностика

Видео «Замена ЭП в домашних условиях»

Подробнее о том, как производится замена стеклоподъемника в автомобиле своими руками, узнайте из видео ниже (автор — канал В гараже у Сандро).

Ремонт стеклоподъемника ваз

Как правило, если не работает стеклоподъемник на ваз 2110, то это не вызывает удивления. Похвастаться своей надежностью эти конструкции, к сожалению, не в состоянии. Если на ваз 2110 не работают стеклоподъемники, то придется провести их ремонт своими руками.Конечно же, можно заменить данное устройство на новое. Тем более что сегодня на рынке продается множество разновидностей ЭСПД. Но к чему лишние траты, тем более что если не работают стеклоподъемники ваз 2110, их можно легко отремонтировать.

Не работает правый стеклоподъемник на Калине

ВАЗ (Lada) Kalina I 2004 — 2013

Перестала реагировать кнопка стеклоподъемника на опускание, как с водительской стороны, так и с пассажирской. Правой передней двери. То есть на подъём стекло идет, а на опускание ни каких реакций нет.

Пробовал менять местами два верхних справа реле в блоке предохранителей. Что еще можно посмотреть?

  • Заднее стекло туго опускается, Калина – 3 ответа
  • Поворотники мигают не постоянно в Калине – 2 ответа
  • Машина не заводится, щелкает реле, ВАЗ Калина – 2 ответа
  • Где расположена клема «земля» стеклоподъёмников и центрального замка в Калине? – 1 ответ
  • Не работает стеклоподъемник на Калине – 1 ответ

Скорее всего обрыв проводки. Снимите обшивку двери разъедините фишку стеклопод. и проверьте питание и масса на опускание есть. Может сам моторчик виноват. Но скорее всего обрыв вот либо в гофре между дверью и стойкой. Или еще ниже может в пороге, там идет проводка эсп. Ищите

Можно заменить кнопку в правой двери. А лучше вначале проверить приходит ли напряжение опускания с левой кнопки на правую, проходит ли оно через правую кнопку.

Самое смешное то, что в конечном итоге разберёшь и соберёшь двигатель и всё. Такое ощущение, что закрывая окно, происходит удар и вал постепенно выходит из зацепления. Мучился и правой, и с левой дверьми.

Исправность кнопки проверить легко, не разбирая дверь. На отключенном двигателе, нажимаешь кнопку и при её исправности свет в приборном щитке чуть просядет.

  • Одинаковые ли ДТОЖ в Лада Калина? – 1 ответ
  • Потек радиатор печки в Лада Калина – 2 ответа
  • Какой адаптер для диагностики Лада Калина? – 1 ответ
  • Нет показаний скорости на Лада Калина – 1 ответ
  • Не работает спидометр в Лада Калина – 2 ответа
  • Какое давление должно быть в шинах pirelli 185/60 R14 82H ? – 2 ответа
  • Ошибка P0172 в Лада Калина – 3 ответа
  • Не набирает обороты Лада Калина – 2 ответа
  • Течет радиатор отопителя Лада Калина – 3 ответа
  • Можно ли поставить заднюю балку на Калину от 2109 или 2110? – 1 ответ

Это интересно: Через сколько часов вы протрезвеете после выпитого алкоголя (таблица)

Не работает стеклоподъемник на Калине

Машина не заводится, щелкает реле, ВАЗ Калина

Заднее стекло туго опускается, Калина

Где расположена клема «земля» стеклоподъёмников и центрального замка в Калине?

Применяемость на автомобилях

МаркаМодель автомобиляТип кузоваК-во дверейГоды выпуска
ВАЗ2110 / LADA 110седан41995 — 2014
ВАЗ21108 / LADA Premierседан41999 — 2007
ВАЗ2111 / LADA 111универсал51998 — 2014
ВАЗ2112 / LADA 112хэтчбек51999 — 2009
ВАЗ2170 / LADA Prioraседан42007 — 2015
ВАЗ21708 / LADA Priora Premierседан42007 — 2015
ВАЗ2171 / LADA Prioraуниверсал52009 — 2015
ВАЗ2172 / LADA Prioraхэтчбек52008 — 2015

Рейка электростеклоподъемника является корпусом, в котором расположен механизм перемещения стекла — зубчатая цепная передача. На рейке неподвижно закреплен электродвигатель, приводящий механизм в действие.

Неподвижно расположенный моторедуктор исключает возможность повреждения электропроводки в двери.

Рейка стеклоподъемника абсолютно жесткая. Благодаря этому при подъеме и опускании стекла отсутствует дребезг, вибрация и резонансы.

Стеклоподъемники чрезвычайно легкие и компактные. Работают практически бесшумно.

Устанавливаются на места направляющих штатных стеклоподъемников и крепятся в штатные крепежные отверстия крепежными деталями заменяемых стеклоподъемников.

Зачем нужен ремонт

Прибегать к ремонту стеклоподъемника приходится по разным причинам. И чаще всего причина неисправности кроется в электродвигателе. Это объясняется тем, что корпус двигателя сам по себе не герметичен и в него способна попасть влага. Вследствие этого внутри появляется ржавчина, которая разрушает механизмы. Если не работает стеклоподъемник на ваз 2114 или другой модели, рекомендуется начать ремонт с разбора двери. Но для начала рассмотрим типы подъемников, используемых на сегодня:

  • реечные стеклоподъемники, которые считаются самыми надежными из всех остальных;
  • СПД тросиковые, которые ставятся на модели Ваз штатно;
  • планочные СПД.

В зависимости от того, какой производитель выпускает ЭСПД, они могут устанавливаться в штатные места без особой переделки. Если же они не подходят, то ничего страшного. Стеклоподъемник можно будет спокойно переделать. Кроме того, что СПД различаются по типу конструкции, они еще могут иметь и различные моторы. Так, на стеклоподъемниках может быть установлен электродвигатель отечественного или импортного производства. Именно из-за этого и вытекает разница между СПД, которые могут иметь:

  • разную скорость опускания и подъема стекол;
  • разный уровень шума при работе;
  • способность работать в зимних условиях и т.д.

Причины неисправности

Мелкие неисправности или поломки могут возникнуть по разным причинам:

  1. После ДТП. Если удар пришелся в боковую дверь. Может проявляться как в некорректной работе стеклоподъемника, так и в полном отказе в работе данного узла.
  2. При попадании влаги или сырости. Конечно, дверь автомобиля достаточна герметична. Но в некоторых случаях происходит замыкание электрических компонентов стеклоподъемника из-за конденсата или долгого пребывания машины в глубокой воде.
  3. Установка некачественных или бракованных компонентов.

Рассмотрим наиболее часто встречающиеся проблемы.

Сбои в электрике

Электрическая поломка – самая простая, так как ее проще всего исправить. Сбои в электрике могут произойти по причине:

  1. Плохого контакта на кнопке/реле управления открывания. Чаще всего это наблюдается при недостаточном контакте в устройстве включения. Окислившиеся или стертые площадки питания на плате не проводят ток в цепи. Стеклоподъемник начинает дергаться, либо вовсе выходит из строя.
  2. Замыкания проводов. В двери есть подвижные элементы. Проводка в этих местах может перетереться или оборваться. Питание пропадает и стекло перестает подниматься и опускаться.
  3. Перегорание предохранителя. При резком скачке в цепи автомобиля может сгореть предохранитель, которые стоит в цепи стеклоподъемника.
  4. Неисправность мотора/редуктора. Здесь может быть много причин: от выгорания и залипания щеток, до окисления контактной группы на моторчике.

При любом типе неисправности стоит провести диагностику в специализированном СТО. Но сначала стоит проверить предохранители стеклоподъемников. Чаще всего причина поломки кроется в этом месте.

Механические дефекты механизма

Дефекты в механике возникают намного чаще, чем электрические. Они также могут стать причиной поломки стеклоподъемника. Наиболее часто встречающиеся поломки механизмов:

  1. Обрыв тросика. Редко встречающаяся неисправность. При таком дефекте стекло «падает» в коробку двери и не поднимается с кнопки.
  2. Погнутые рычаги или направляющие. В этом случае происходит заедание работы или полное игнорирование работы с кнопки.
  3. Выход из строя шестерни редуктора. Современные автомобили часто компонуются пластиковыми шестеренками, которые быстро стираются, трескаются или крошатся. Зубья начинают проскакивать. Стекло дергается или поднимается рывками.
  4. Залипание или заедание механизма из-за отсутствия смазки. Часто встречающаяся «болячка» на старых автомобилях. Ресурс механики не бесконечен, она также требует бережного отношения и своевременного ухода. За годы эксплуатации машинная смазка на подвижных узлах высыхает. Детали начинают притираться и заедать между собой.

Перечисленные дефекты можно починить только на разобранной двери. При этом потребуется докупать испорченные или поломанные компоненты.

Прочие причины поломки стеклоподъемников

Иногда стекло перестает нормально открываться по непонятным на первый взгляд причинам. Это может произойти из-за:

  1. Сильного мороза. В теплом салоне образовывается конденсат. Ночью машина остывает, и в морозную погоду скопившаяся влага образует лед на местах примыкания стекла к двери. Также ледяная корка может образоваться внутри подъемного механизма. Все это приводит к затруднениям в работе стеклоподъемников.
  2. Попадание инородного предмета в щель между стеклом и дверью. В этом случае происходит заедание стеклоподъемника.

В 80% случаев любую механическую, а также электрическую неисправность устраняют на разобранной двери.

Истории наших читателей

«Гребаный таз. «

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Да, морально то я созрел, а вот финансово никак не мог потянуть. Сразу скажу, что я против кредитов и брать машину, тем более не новую, в кредит это неразумно. Зарплата у меня 24к в месяц, так что насобирать 600-700 тысяч для меня практически нереально. Начал искать различные способы заработка в интернете. Вы не представляете сколько там развода, чего только не пробовал: и ставки на спорт, и сетевой маркетинг, и даже казино вулкан, в котором удачно проиграл около 10 тысяч(( Единственным направлением, в котором мне, казалось, можно заработать – это торговля валютой на бирже, это называют форексом. Но когда начал вникать, понял что это оочень сложно для меня. Продолжил копать дальше и наткнулся на бинарные опционы. Суть та же, что на форексе, но разобраться намного проще. Начал читать форумы, изучать трейдерские стратегии. Попробовал на демо счете, потом завел реальный счет. Если честно начать зарабатывать удалось не сразу, пока понял всю механику опционов, слил около 3000 рублей, но как оказалось это был драгоценный опыт. Сейчас зарабатываю 5-7 тыс. рублей в день. Машину удалось купить спустя пол года, но как по мне это неплохой результат, да и дело не в машине, у меня изменилась жизнь, с работы естественно уволился, появилось больше свободного времени на себя и семью. Будете смеяться, но работаю прямо на телефоне)) Если ты хочешь изменить свою жизнь как я, то вот что советую сделать прямо сейчас: 1. Зарегистрируйтесь на сайте 2. Потренируйтесь на Демо-счете (это бесплатно). 3. Как только что-то будет получаться на Демо-счете, пополняйте РЕАЛЬНЫЙ СЧЕТ и вперед, к НАСТОЯЩИМ ДЕНЬГАМ! Также советую скачать приложение на телефон, с телефона работать намного удобнее. Скачать тут.

Схема включения электростеклоподъемников дверей на автомобилях семейства ваз 2110: 1 – монтажный блок; 2 – выключатель зажигания; 3 – переключатель электростеклоподъемника правой передней двери; 4 – переключатель электростеклоподъемника правой задней двери; 5 – моторедуктор электростеклоподъемника правой передней двери; 6 – моторедуктор электростеклоподъемника правой задней двери; 7 – моторедуктор электростеклоподъемника левой задней двери; 8 – моторедуктор электростеклоподъемника левой передней двери; 9 – переключатель электростеклоподъемника левой задней двери; 10 – переключатель электростеклоподъемника левой передней двери; 11 – реле включения электростеклоподъемников; А – к источникам питания; В – к выключателю освещения приборов; С – порядок условной нумерации штекеров в колодках электростеклоподъемников

Если глючит стеклоподъемник, например, при нажатии кнопки окно открывается, но не фиксируется и тут же само закрывается. Либо кнопка перестает работать пока не выключишь/включишь зажигание. Причина неисправности в кнопке. Ее следует снять, зачистить контакты, а при необходимости заменить.

Стеклоподъемники Ваз 2110, Ваз 2111, Ваз 2112

салон, тюнинг своими силами

Расположение клавиш управления в облицовке тоннеля пола автомобиля с полным «электропакетом»

1 – джойстик управления приводом наружных зеркал; 2 – переключатель стеклоподъемника правой передней двери; 3 – переключатель стеклоподъемника левой передней двери; 4 – переключатель стеклоподъемника правой задней двери; 5 – переключатель стеклоподъемника левой задней двери; 6 – выключатель обогрева правого переднего сидения; 7 – выключатель обогрева левого переднего сидения.

Схема подключения электростеклоподъемников к бортовой сети

1 – монтажный блок; 2 – колодка Ш1; 3 – реле 904.3747-10; 4 – соединительная колодка; 5 – блок защиты; 6 – переключатель 92.3702; 7 – электростеклоподъемник ПКЛ-12.

В вариантном исполнении на автомобили семейства ВАЗ 2110 устанавливаются электростеклоподъемники. Клавиши управления электростеклоподъемниками расположены на облицовке тоннеля пола. На автомобиль, где эта опция отсутствует, электростеклоподъемники можно установить самостоятельно.

Из всего многообразия вариантов мы выбрали стеклоподъемники реечного типа: их конструкция проста и надежна, они удобны при установке.

Последовательность действий

Перед началом работы отсоединяем клемму «минусового» провода от вывода аккумуляторной батареи.

Из набора проводов, входящих в комплект, собираем жгут для подключения к бортовой сети автомобиля ваз 2111 (жирные линии на схеме).

Крестообразной отверткой отворачиваем саморез крепления защелки монтажного блока.

Вынимаем блок из крышки и переворачиваем его.

Вставляем колодку Ш1 жгута проводов в соответствующее гнездо монтажного блока.

Снимаем обивку двери.

Через отверстия в стойке кузова и в двери протягиваем провода к электроприводу стеклоподъемника ваз 2112.

При установке переключателей (клавиш управления) на облицовку тоннеля пола протягиваем в дверь два провода. При установке переключателей в обивку двери потребуется три провода (дополнительный — для подсветки клавиши). Чтобы при выполнении работ не повредить стекло, извлекаем его из двери.

Поддев отверткой, снимаем с двери внутренний уплотнитель стекла.

Чуть опустив стекло, головкой «на 10» отворачиваем два болта крепления обоймы стекла к механизму стеклоподъемника.

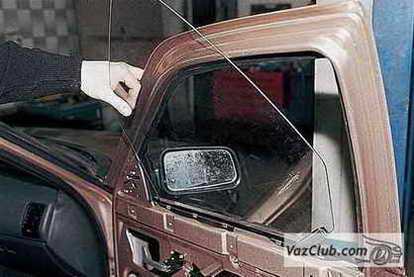

Вынимаем стекло.

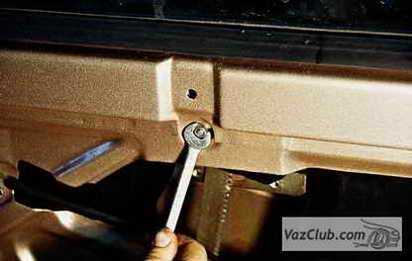

Ключом «на 10» отворачиваем гайку верхнего крепления направляющей механизма стеклоподъемника ваз 2110, две гайки среднего…

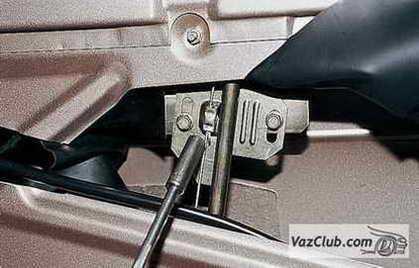

…и гайку нижнего крепления.

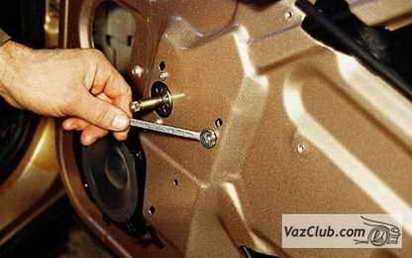

Ключом «на 8» отворачиваем три гайки крепления механизма стеклоподъемника.

Вынимаем механизм стеклоподъемника через окно двери.

Обрезаем часть защитной пленки (она помешает электроприводу).

Вставляем электростеклоподъемник.

Вставив шпильки крепления электростеклоподъемника в отверстия каркаса двери, наживляем на шпильки гайки и затягиваем их.

Соединяем в соответствии со схемой подключения колодки жгутов проводов. Подсоединив клемму «минусового» провода к выводу аккумуляторной батареи, проверяем работу электропривода. Устанавливаем стекло в дверь.

Опускаем стекло до совмещения крепежных отверстий обоймы стекла с отверстиями в кронштейне электростеклоподъемника.

Прикрепляем обойму стекла болтами.

Проверяем работу стеклоподъемника.

Клавишу управления стеклоподъемником устанавливаем в облицовку двери.

В отверстие, в котором находилась ось рукоятки прежнего стеклоподъемника, устанавливаем заглушку. Устанавливаем на место обивку двери

Тюнинг салона Ваз 2110, Ваз 2111, Ваз 2112

  • – Вставки в элементы салона
  • – Подсветка комбинации приборов
  • – Синяя подсветка элементов торпедо
  • – Установка стеклоподъемников
  • – Замена штатной комбинации приборов
  • – Синяя подсветка комбинации приборов
  • – Установка новой торпеды
  • – Подсветка дверная
  • – Светодиодная подсветка ручки кпп
  • – Фото тюнинга салона

Тюнинг лада 2110, фотографии тюнинга лада 2111, доработка лада 2112

Почти каждый владелец хочет модернизировать свой автомобиль. Но прежде чем приступить к тюнингу ваз 2110 вам необходимо хорошо представлять конечный результат. Тюнинг автомобилей занятие не легкое, поэтому мы разместили много интересных инструкции с фото по доработке ваз 2111. Отдельно представлен тюнинг салона, тюнинг кузова и подвески, тюнинг двигателя, тюнинг коробки передач. Но даже если вы будете осуществлять тюнинг ваз своими руками, все равно придется потратиться на приобретение запчастей. Если у вас есть фото отчеты по доработке ваз 2112 присылайте к нам на почту.

Механическая проблема

Если напряжение на двигатель стеклоподъемника поступает, а стекло не двигается, значит что то мешает этому, либо неисправен электродвигатель стеклоподъемника.

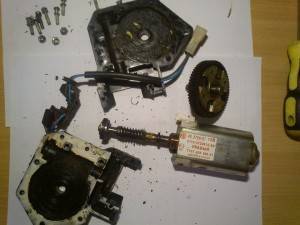

Почему не работает мотор стеклоподъемника? Одна из причин — западение или залипание щеток двигателя привода. Чтобы проверить это, следует включить зажигание и нажать на кнопку стеклоподъемника, одновременно постукивая по двери автомобиля несколько раз. Щетки отлипнут и ЭСП заработает. Как отремонтировать стеклоподъемник в этом случае? Следует снять кожух моторчика и вытащить ротор. Нагар в местах прикосновений щеток зачистить мелкой наждачной бумагой.

Не работает электростеклоподъемник, слышно рычание, а стекло стоит на месте, либо стеклоподъемник заедает. Возможно износилась пластиковая шестерня в редукторе, в результате она плотно прихватывается в крайнем закрытом положении, либо проскальзывает и поэтому трещит.

При подъеме/опускании стекла есть громкий шум? Скорее всего виноват подшипник в моторедукторе стеклоподъемника.

Перестали работать стеклоподъемники, но при нажатии на кнопку есть шум, причем замена моторчика не помогла? Возможно перетерся тросик стеклоподъемников из-за перетяжки.

Стекло открылось, но обратно его стеклоподъемник не поднимает, при этом его можно поднять и опустить рукой? Трос стеклоподъемника порвался, либо просто слетел с направляющих.

Еще одна неисправность стеклоподъемника, когда стекло как бы дергается, пытаясь закрыться. Скорее всего дело в перекосе стекла, либо что-то попало на рельс или ролик.

Плохо работают стеклоподъемники. Попробовать смазать механизм стеклоподъемника, а также направляющие стекла. Если это помогает лишь на время, тогда пробуйте отрегулировать стекло и сам стеклоподъемник.

Если стеклоподъемники работают медленно, попробовать смазать механизм стеклоподъемника, а также направляющие стекла. Возможно это максимальная скорость их работы, поэтому единственным правильным решением будет их замена на новые (см. какие ЭСП выбрать).

Для того, чтобы избавиться от постоянных штрафов с камер, многие наши читатели успешно используют Специальную Нано Пленку на номера . Легальный и 100% надежный способ защиты от штрафов. Ознокомившись и внимательно изучив данный метод мы решили предложить его и Вам.

Для того, чтобы избавиться от постоянных штрафов с камер, многие наши читатели успешно используют Специальную Нано Пленку на номера . Легальный и 100% надежный способ защиты от штрафов. Ознокомившись и внимательно изучив данный метод мы решили предложить его и Вам.

Приходилось ли Вам ремонтировать стеклоподъемники ?

Я отремонтировал стеклоподъемник, проблема была..

Почему перестал работать стеклоподъемник


Существует достаточно много причин поломки стеклоподъемников на автомобилях ВАЗ-2110. Самые очевидные из них – это механическая неисправность самого механизма или обрыв троса. Эти поломки можно выявить путем визуального осмотра, после чего они легко устраняются при наличии соответствующего инструмента.

Если проблема кроется совсем не в механизме, придется проводить диагностику электрической части, которая указывает на следующие причины поломки стеклоподъемника:

  • выход из строя самого включателя. Для выявления этой проблемы в автосервисах используется специальное контрольно-измерительное оборудование, позволяющее определить даже минимальные отклонения параметров работы устройства от нормы. В домашних условиях можно действовать пресловутым «методом проб и ошибок». Просто установите новый, заведомо исправный включатель. Если проблема исчезает, то ее причиной являлась именно поломка данной детали, которую теперь потребуется заменить;
  • разрыв электрической цепи. Данная неприятность, негативно влияющая на нормальную эксплуатацию стеклоподъемника, может возникнуть из-за исчезновения контакта в колодке. Кроме того, причиной обрыва цепи часто бывает загрязнение контактных групп или повреждение электрического провода;
  • короткое замыкание. Его может вызывать некорректная работа (или выход из строя) мотор-редуктора, а также выключателя стеклоподъемника. Самостоятельно выявить данную проблему можно следующим образом: заменяем предохранитель и включаем механизм. Если новая деталь сразу же сгорает, то замыкание происходит именно с той стороны, с которой мы экспериментировали. Такая простая и довольно примитивная диагностика позволит избежать необходимости в разборке обоих стеклоподъемников;
  • неполадки в реле. Поломку данной детали определяем путем ее замены на заведомо исправную;
  • перегорание предохранителя. Причиной этой проблемы может быть либо уже упомянутое выше короткое замыкание, либо перепады напряжения, вызванные некорректной работой каких-либо устройств. Замените предохранитель на новый – если он также моментально сгорает, требуется полная диагностика механизма и электрической цепи.

Зачем нужен ремонт

Прибегать к ремонту стеклоподъемника приходится по разным причинам. И чаще всего причина неисправности кроется в электродвигателе. Это объясняется тем, что корпус двигателя сам по себе не герметичен и в него способна попасть влага. Вследствие этого внутри появляется ржавчина, которая разрушает механизмы. Если не работает стеклоподъемник на ваз 2114 или другой модели, рекомендуется начать ремонт с разбора двери. Но для начала рассмотрим типы подъемников, используемых на сегодня:

  • реечные стеклоподъемники, которые считаются самыми надежными из всех остальных;
  • СПД тросиковые, которые ставятся на модели Ваз штатно;
  • планочные СПД.

В зависимости от того, какой производитель выпускает ЭСПД, они могут устанавливаться в штатные места без особой переделки. Если же они не подходят, то ничего страшного. Стеклоподъемник можно будет спокойно переделать. Кроме того, что СПД различаются по типу конструкции, они еще могут иметь и различные моторы. Так, на стеклоподъемниках может быть установлен электродвигатель отечественного или импортного производства. Именно из-за этого и вытекает разница между СПД, которые могут иметь:

  • разную скорость опускания и подъема стекол;
  • разный уровень шума при работе;
  • способность работать в зимних условиях и т.д.

Почему перестал работать стеклоподъемник


Существует достаточно много причин поломки стеклоподъемников на автомобилях ВАЗ-2110. Самые очевидные из них – это механическая неисправность самого механизма или обрыв троса. Эти поломки можно выявить путем визуального осмотра, после чего они легко устраняются при наличии соответствующего инструмента.

Если проблема кроется совсем не в механизме, придется проводить диагностику электрической части, которая указывает на следующие причины поломки стеклоподъемника:

  • выход из строя самого включателя. Для выявления этой проблемы в автосервисах используется специальное контрольно-измерительное оборудование, позволяющее определить даже минимальные отклонения параметров работы устройства от нормы. В домашних условиях можно действовать пресловутым «методом проб и ошибок». Просто установите новый, заведомо исправный включатель. Если проблема исчезает, то ее причиной являлась именно поломка данной детали, которую теперь потребуется заменить;
  • разрыв электрической цепи. Данная неприятность, негативно влияющая на нормальную эксплуатацию стеклоподъемника, может возникнуть из-за исчезновения контакта в колодке. Кроме того, причиной обрыва цепи часто бывает загрязнение контактных групп или повреждение электрического провода;
  • короткое замыкание. Его может вызывать некорректная работа (или выход из строя) мотор-редуктора, а также выключателя стеклоподъемника. Самостоятельно выявить данную проблему можно следующим образом: заменяем предохранитель и включаем механизм. Если новая деталь сразу же сгорает, то замыкание происходит именно с той стороны, с которой мы экспериментировали. Такая простая и довольно примитивная диагностика позволит избежать необходимости в разборке обоих стеклоподъемников;
  • неполадки в реле. Поломку данной детали определяем путем ее замены на заведомо исправную;
  • перегорание предохранителя. Причиной этой проблемы может быть либо уже упомянутое выше короткое замыкание, либо перепады напряжения, вызванные некорректной работой каких-либо устройств. Замените предохранитель на новый – если он также моментально сгорает, требуется полная диагностика механизма и электрической цепи.

Механическая проблема

После проверки всех участков электрической цепи и убеждения в том, что все работает, но моторчик стеклоподъемника ВАЗ 2110 не функционирует, дело может быть именно в нем.

Включите зажигание и нажмите на кнопку опускания стекла. Не отпуская ее, постучите по двери. Если окно сдвинется, меняйте щетки в моторе. Исправить неисправность можно после снятия мотора и вытаскивания ротора из него. Вы заметите нагар, который необходимо счистить мелкой наждачкой.

Следующая неполадка в электростеклоподъемника ВАЗ 2110, связанная с механикой, проявляется следующим образом: если вы услышите жужжание после нажатия на кнопку открытия окна, но стекло будет стоять при этом на месте или опускаться рывками, дело в износе шестеренки редуктора. Ее необходимо заменить, подобрав аналогичную деталь.

Еще одна механическая неисправность стеклоподъемника такова: механизм работает, но издает посторонний шум. Что делать в таком случае мы расскажем чуть ниже.

Если стеклоподъемник ВАЗ 2110 не работает, но вы слышите звук работы мотора, проверьте тросик – он мог лопнуть или перетереться.

Иногда стекло в отечественном автомобиле опускается, но не поднимается, но руками его можно закрыть. В этом случае проблема снова в тросике, который мог соскочить с направляющей.

Если стекло при закрывании прыгает или движется рывками, оно может быть перекошено или в рельсы попал какой-нибудь мусор. Также можно попробовать просто смазать все движущиеся детали, особенно направляющие, а затем отрегулировать механизм.

Порядок демонтажа блоков управления подъемников и обогрева на ВАЗ 2110-2112

Первым делом при помощи отвертки поддеваем с одной стороны блок, как это наглядно продемонстрировано на фото:

Затем немного поднимаем его вверх, чтобы стали доступны провода питания:

Теперь можно отсоединять штекеры питания от блока, потянув за каждый с определенным усилием:

Абсолютно аналогичным образом вынимаем блок управления подогревом сидений на ВАЗ 21102-2112 и производим их замену в обратном порядке.

Что касается цены данных деталей, но блок на подъемники можно купить за 800 рублей, а на обогрев чуть дешевле — в районе 500 рублей.

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Электрические стеклоподъемники (ЭСП) это удобные устройства для управления боковыми стёклами авто, которые контролируются специальной кнопкой и дают возможность опускать или поднимать боковые стекла без вращения применяемых ранее ручек. Подобная опция предусмотрена лишь в некоторых модификациях автомобиля ВАЗ, но ничего не мешает докупить готовый блок и установить его своими руками.

Наиболее предпочтительными являются ЭСП реечного типа, поэтому в качестве примера мы опишем процесс их установки.

Схема стеклоподъемников Приоры

Схема стеклоподъемников Приоры особенности подключения

Не смотря на то, что управление стеклоподъёмниками осуществляется, так же как и на предыдущих моделях, схема стеклоподъемников Приоры несколько отличается. Блока стеклоподъемников на Приоре нет. Управление стеклоподъёмниками осуществляет контроллер электропакета. Сделано это для удобства управления электростеклоподъёмниками.

Для полного открытия и закрытия стекла теперь не надо удерживать клавишу, а достаточно кратковременно её нажать. Если кнопку удерживать некоторое время, то стеклоподъёмник будет работать до отпускания кнопки. Кнопки в данном случае не коммутируют цепь, как на предшествующих моделях, а являются своего рода датчиками для электронного блока.

Подключение стеклоподъёмников водительской двери несколько отличается от подключения в пассажирских дверях. Это связано с применением модуля управления всеми в водительской двери.

При включении какой либо кнопки на блоке с него генерируется соответствующий сигнал, который передаётся на контроллер управления электропакетом по проводу соединяющему вывод 5 блока водительской двери с выводом 5 колодки 3 блока управления стеклопакетом.

При поиске неисправности без применения диагностического оборудования можно проверить целостность или замыкание на массу првода по которому проходит сигнал и наличие питания на блоке модуле водительской двери.

Кроме применения электронных блоков в схеме стеклоподъемников Приоры существует особенность подачи питания к электроприводу. Один из проводов является многофункциональным и участвует в подаче питания к подогреву и управлению зеркалами, а так же к соленоиду блокировки дверей.

Поэтому на этом проводе может быть как плюс так и минус, в зависимости от того какой потребитель включен. Управление значением осуществляет контроллер электропакета. На правую и левую стороны провода подключаются отдельно к разъёму Х1 выводы 4 и 6, соответственно.

Это свойство можно использовать для поиска неисправности в цепи.

Что делать если не работает стеклоподъемник ваз-2114

Схема стеклоподъемников Приоры поиск неисправности

Как найти неисправность в схеме схема стеклоподъемников Приоры, если не работают стеклоподъёмники пассажирских дверей? Неисправность стеклоподъёмников всех дверей мало вероятна и причина этого, скорее всего, будет в неисправности электронного блока управления электропакетом.

Неисправность электроподъёмника в одной из дверей очень частая поломка, особенно на первых автомобилях. И связана она опять же с неисправностью блока, а в частности выгоранию микросхем управляющих работой электропривода. Причина состояла в недоработке схемы заводом изготовителем.

По этой же причине стеклоподъёмники могли работать рывками. Впоследствии завод изготовитель блоков исправил недостаток, но выход из строя блока всё равно основная неисправность на данный момент.

Начать поиск неисправности лучше всего с проверки работоспособности замка блокировки двери, на которой не работает подъёмник. Если замок так же не работает, то надо проверить наличие питания или минуса на проводе от блока управления стеклопакетом разъёма Х1 вывод 4 или 6, в зависимости с какого борта ищите неисправность.

Для этого соедините контрольную лампу с корпусом автомобиля и включите стеклоподъёмник в ту или другую сторону. Затем подключите контрольную лампу к плюсовому проводу и повторите операцию. Так же стоит проверить и выводы 1, 5, 11, 13.

Если контрольная лампа во всех случаях будет загораться, то блок управления исправен и скорее всего, есть излом провода на двери или неисправность электропривода. Для проверки необходимо снять обшивку двери и подключить контрольную лампу между проводами, идущими к электроприводу.

Если при включении подъёмника лапа загорит, то неисправен электропривод, в противном случае излом провода. При неисправности блока не обходимо выяснить причину. Это может быть не только заводской брак, но замыкание проводов между собой или на корпус.

Причины неисправности

Итак, мы плавно подошли к вопросу неисправностей. Как быть, если стеклоподъемник не может опускаться или подниматься? Перед тем, как снять стеклоподъемник, разбирать и починить его в своем авто, давайте разберемся в основных причинах. Если не работают задние стеклоподъемники или передние, причина может иметь как электрический, так и механический характер.

Сбои в электрике

В первую очередь, если перестал работать стеклоподъемник, необходимо произвести диагностику предохранительного элемента, отвечающего за функциональность системы. Если вы поймете, что не работает электростеклоподъемник из-за предохранителя, то его нужно просто заменить. Но если предохранитель рабочий, то нужно будет замерить напряжение на клеммах электромотора. Такую задачу можно осуществить при помощи обычной лампы на 12 вольт или используя тестер.

Если вы обнаружите, что не работает водительский стеклоподъемник или на любой другой двери из-за напряжения, то нужно дальше проверять:

  • проводку;
  • реле;
  • блок управления системой.

Иногда автовладелец думает, что сломался стеклоподъемник, если после открытия стекла оно автоматически начинает закрываться, пока в замке зажигания не повернется ключ. Как правило, в этом случае проблема кроется в контактах, которые следует зачистить. Значительно реже, но все же бывает, что ремонт электростеклоподъемников включает в себя замену или ремонт кнопки.

Механические дефекты механизма

Если после измерения напряжения вы поймете, что ток в системе есть, но при этом не опускается или в принципе не работает стеклоподъемник, вероятнее всего, проблема механическая. Как правило, в таком случае устройство что-то мешает, поэтому придется разбирать дверь и искать причину. Значительно реже причина кроется в вышедшем из строя электродвигателе (автор видео — канал В гараже у Сандро).

Как поднять стекло, если сломался ЭП, — вариантов несколько:

  1. Приобрести ремкомплект стеклоподъемника и отремонтировать устройство, после чего полноценно пользоваться системой.
  2. Попробовать взять руками стекло с двух сторон и потянуть его вверх. Если стекло падает после поднятия, то придется разбирать дверь и подставлять под него опору соответствующего размера.
  3. Если руками поднять стекло не получается, можно взять рыболовецкий крючок на леске и опустить его в карту двери. Вам необходимо попытаться поддеть стекло и поднять его.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
