Как заменить цепь ГРМ своими руками

Какова стоимость замены цепи ГРМ Киа

Для выполнения столь ответственной и сложной операции требуются высокая квалификация, опыт и наличие профессиональных инструментов. Несмотря на то, что цепь изготовлена из металла, она с течением времени изнашивается и требует замены. По причине ее размещения внутри двигателя Киа обычная диагностика привода всегда связана с разборкой мотора с использованием специального инструментария. В результате обыкновенного ослабления натяжителя повышается нагрузка на звенья привода, значительно изнашиваются соединительные элементы. В итоге привод обрывается, нанося повреждения поршням и клапанам.

Ни одному автовладельцу не хочется иметь дело с ремонтом и тем более заменой двигателя. Если же говорить про замену цепи ГРМ на Киа, цена этой операции впоследствии окупится. При этом обновляются все изношенные детали привода: подшипники, сальники, натяжитель и т. д., обеспечивая тем самым максимально возможную долговечность узла.

В зависимости от марки авто стоимость замены будет отличаться. Конкретно для Киа эта процедура на данный момент стоит в Москве от 8000 рублей без учета расходных материалов и запчастей. В провинции цены чаще всего ниже.

Если работы выполнены профессионалами, проблем с эксплуатацией двигателя Киа не возникнет, а повторные подобные неисправности будут исключены.

Признаки, причины и последствия выхода из строя цепи ГРМ

Цепная передача спрятана внутри двигателя в отличие от ременного привода ГРМ, находящегося снаружи силового агрегата. Это можно расценивать и как достоинство, и как недостаток. С одной стороны изолированный механизм создает меньше шума и обильно обрабатывается маслом, в результате чего увеличивается срок службы узла. С другой стороны возникает сложность с обслуживанием и заменой привода ГРМ, поскольку даже для визуальной проверки механизма необходимо снимать клапанную крышку.

Неисправность цепи ГРМ в первую очередь выражается в появлении характерного рокота под крышкой во время работы двигателя Киа. Доносится этот звук со стороны газораспределительного механизма, спутать его с каким-то другим шумом крайне сложно.

Как только рокот в ГРМ появился, необходимо сразу проверить состояние цепной передачи во избежание возникновения более серьезных неисправностей двигателя и последующего дорогого ремонта. Существует 2 варианта действий: незамедлительно обратиться в ближайшее СТО для проведения диагностики и возможной замены либо самостоятельно выявить возможное ослабление привода в районе шестерни распредвала, сняв предварительно крышку клапанов. Нормальное натяжение может нарушиться вследствие:

  • неисправного натяжителя;
  • износа или обрыва успокоительной пластины;
  • общего износа всего привода ГРМ по причине большого пробега автомобиля;
  • растяжения значительного участка цепной передачи, исправить которое натяжитель уже не способен.

Если мотор автомобиля снабжен механическим натяжителем старого образца, можно обойтись без замены и подтянуть цепь ГРМ с помощью данного устройства. Для этого ослабляется наружная гайка, которая удерживает пружину плунжера, после чего вручную поворачивается коленвал на 1-2 оборота. Затем гайку затягивают.

Современные гидравлические натяжные устройства в Киа работают автоматически и для ручной регулировки не предназначены. В случае неисправности эти натяжители подлежат замене. Выход из строя данного элемента обнаруживается только путем его демонтажа или полной разборки ГРМ. Таким же образом можно убедиться в неисправности успокоителя в большинстве случаев.

Если игнорировать появление рокота, в итоге дело закончится поломкой всего двигателя. Здесь можно рассчитывать лишь на везение.

Основные проблемы, к которым приводят неисправности цепной передачи ГРМ:

  • Вследствие растянутой и ослабленной цепи происходит ее перескакивание на несколько зубьев в момент запуска мотора.
  • Увеличенный свободный ход часто приводит к обрыву успокоителя, а иногда и к образованию канавки в алюминиевой головке блока цилиндров.
  • В случае использования в некоторых двигателях однорядного привода возможен его обрыв, который потребует срочной замены.

Помимо однорядной цепной передачи существуют также двухрядные, обладающие гораздо большей долговечностью и лучшей надежностью даже при отсутствии должного ухода. Рвутся в автомобилях Киа они крайне редко. Однорядная же цепь ГРМ зачастую выходит из строя уже после 50-80 тысяч км пробега.

Если не предпринимать никаких мер, могут возникнуть следующие проблемы:

  • В лучшем случае из-за перескакивания передачи на 1-2 зуба смещаются фазы газораспределения. В результате нарушается нормальный запуск двигателя, возникает сильная вибрация в процессе его работы. Во время движения наблюдается потеря мощности мотора. Резкое нажатие на педаль газа сопровождается выстрелами, исходящими из выхлопной трубы или из впускного коллектора.
  • Если цепь ГРМ сместилась на 3 зуба и более, завести двигатель Киа уже не получится. Возможно, потребуется замена силового агрегата. Но такая ситуация случается довольно редко. Слишком ослабленная передача проскакивает гораздо сильнее, в результате чего поршень ударяет по не вовремя открывшемуся клапану.
  • Обрыв однорядной цепи может нанести ущерб двигателю. Степень повреждений будет различной в зависимости от типа мотора и от момента, когда произошла поломка. Если это случилось при закрытых клапанах, поршни продолжат двигаться, но не достанут до тарелок этих клапанов.

В двигателях Киа V8 встреча клапана с поршнем происходит достаточно редко, поскольку конструкцией предусмотрены технологические зазоры. Исключение составляют лишь отдельные модели данных агрегатов. Моторы Киа на 16 клапанов такой конструктивной особенности не имеют, поэтому в случае обрыва или перескока цепной передачи клапан в момент открытия практически всегда ударяется о поршень. Если при езде на Киа это сопровождается характерным металлическим звуком удара, а также наблюдается внезапная потеря мощности двигателя вплоть до его отказа, дело идет к капитальному ремонту силового агрегата или его замене.

Технология демонтажа новой и установки новой цепи

  1. На первом этапе мы убираем кабели, которые присоединены к катушке зажигания. Далее отвинчиваем сами катушки, откладывая их. Чтобы при сборке ничего не напутать, лучше подписать катушки в соответствии с порядком их демонтажа.
  2. Далее отделяем воздушные патрубки от крышки клапана. Сама же крышка прикреплена болтами, поэтому чтобы ее снять, необходимо предварительно выкрутить и их.
  3. Снимите правую подушку ДВС, чтобы та не мешала дальнейшей работе.

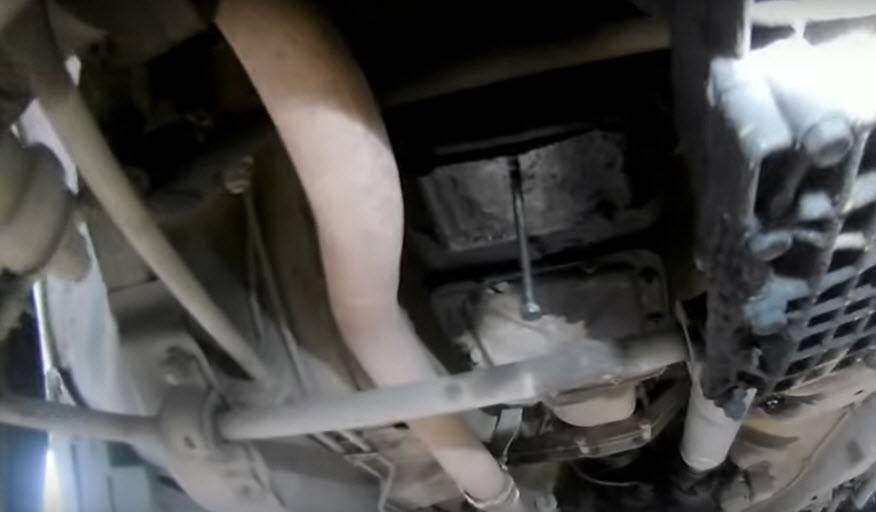

  4. Ищем сливное отверстие для замены моторного масла. Под ним мы ставим подготовленный контейнер и откручиваем крышку сливного отверстия. Когда вся жидкость стечет, снимем масляный фильтр.
  5. Во вторую жидкость сливаем антифриз двигателя, найдя и убрав хомут нижнего патрубка радиатора. Далее остатки охлаждающей жидкости необходимо будет убрать, открыв крышку радиатора.

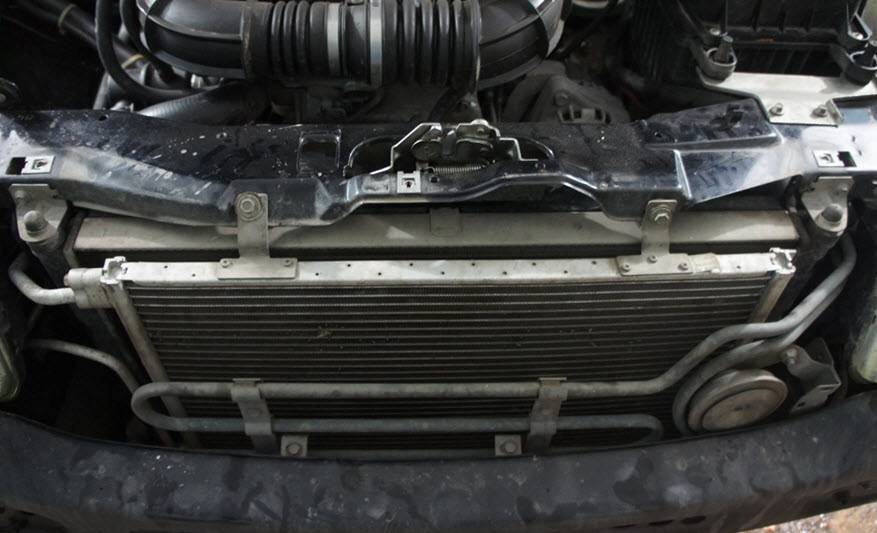

  6. Снимаем радиатор и убираем ремень его привода, снимаем хомут подводящего шланга, который, возможно, потребуется предварительно ослабить.
  7. Снимаем головку блока цилиндров, которая фиксируется 4-мя болтами. Далее снимаем саму крышку, а также вентилятор с его компонентами.
  8. Убираем поддон двигателя, что потребует предварительного демонтажа глушителя, который также обычно фиксируется несколькими болтами.
  9. Ослабляем болты на шкиве помпы, убираем ремни, связанные с компонентами управления и климатической техники.
  10. Между картером и коленвалом двигателя необходимо разместить деревянный брусок, после чего провести аккуратный демонтаж шкива коленвала. Чтобы открутить болт на этой детали, будет необходима торцевая головка нужного размера. Если возможности достать до болта нет – на помощь придет удлинитель.
  11. Далее потребуется демонтировать шкив водяного насоса, под которым находится прокладка. Ее также потребуется снять. За этим последует демонтаж и масляного насоса.

Далее начинается демонтаж, а после и замена, собственно, вышедшей из строя детали. Для этого потребуется следующий алгоритм действий:

  1. Фиксируем распределительный вал разводным ключом и откручиваем болты, фиксирующие его шестерни.
  2. Демонтируем успокоитель – такая планка нашей детали, находящаяся в верхней части.
  3. Демонтируем планку, которая отвечает за натяжение успокоителя, а также гидронатяжитель. Иногда дополнительно придется сменить натяжитель, что особенно актуально для старых моделей, в которых клапан находится не в головке, а штоке.
  4. После чего надеваем на шпильку нижнюю планку и демонтируем саму цепь.
  5. Чтобы избавиться от расположенной нижней шестерни, удобнее всего использовать плоскую отвертку.
  6. Сняв старый элемент, сравните его с новым, который, наверняка, окажется короче старого. Причина этого – растяжение, полученное во время работы. Новую цепь размещаем на место демонтированной.
  7. Перед установкой на место сняты деталей, не помешает их обезжирить и почистить при помощи новой тряпичной ткани.

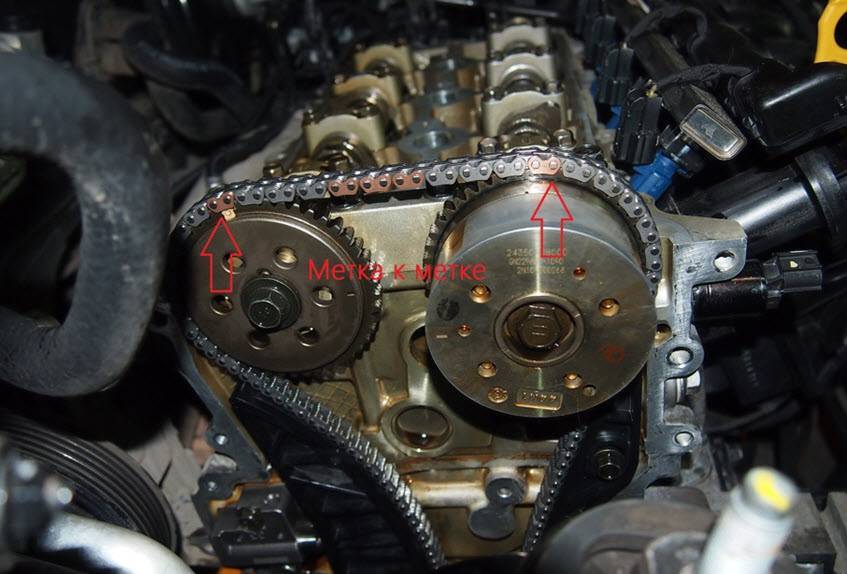

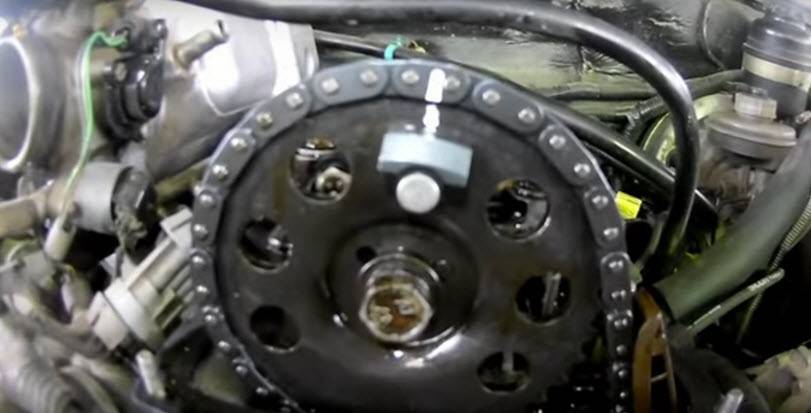

  8. Самый важный момент в том, чтобы установить цепь так, чтобы метки на детали и на шкивах совпадали.
  9. Далее боковина ДВС смазывается герметическим слоем и закручивается крышка, чтобы дать время герметику устоятся. Далее в обратном порядке выполняются работы по сбору двигателя.

Чтобы только оснастить автомобиль новым цепным приводом ГРМ, необходимо разобрать почти половину автомобиля. Все это говорит о том, что если автолюбитель не слишком уверен в своих силах, то лучше такой процедурой самостоятельно не заниматься, а доверить профессионалам. Замена детали автомобиля – работа лишь для тех, кто очень хорошо знает свое авто.

Цепной привод механизма газораспределения ассоциируется у большинства автомобилистов с надёжностью, долговечностью и безотказностью. Подобные убеждения подтверждаются практикой, хотя исключения тоже встречаются. На некоторых марках автомобилей он вытягивается довольно быстро, а иногда даже рвётся. Если это не привело к серьёзным последствиям, то владельцу авто вполне по силам сделать замену цепи ГРМ самостоятельно, хотя процедура разборки достаточно длительная и трудоёмкая.

Что нужно знать о цепном приводе ГРМ

– в большинстве новых автомобилей срок службы цепи меньше срока службы двигателя;

– рекомендуется контролировать состояние цепи каждые 100 000 км;

– обращайте внимание на необычные шумы, особенно после запуска;

– используйте только рекомендованные типы масел;

– избегайте увеличения срока замены масла – чем чаще, тем лучше;

– нормальное давление масла гарантирует работу натяжителя цепи;

– если вы меняете цепь, то обязательно замените шестерни (звездочки) и направляющие – они тоже изнашиваются;

– при замене следует использовать оригинальные компоненты, либо качественные заменители. Неплохо себя зарекомендовали такие производители комплектующих, как Febi, Ruville, SWAG.

Замена ремня ГРМ

Согласно регламенту технического обслуживания, ремень ГРМ подлежит замене не позже 4 лет эксплуатации, независимо от того, в каком он состоянии. Повреждение ремня приведет к тому, что клапаны будут уткнуты в поршни. Причиной этого является смещение поворотного угла распределительного и соответственно коленчатого валов. Это повреждение дорого обойдется владельцу автомобиля. Поэтому рекомендуется при каждом прохождении технического осмотра производить проверку и при необходимости замену ремня.

Ремень ГРМ на Ниссан Альмера Н16 можно заменить и своими руками. Для этого необходимо выполнить следующие действия. Прежде всего, следует снять поликлиновый ремень. Рожковым ключом поворачиваем натяжитель и производим стабилизацию с помощью фиксатора Т10060А.

Работа должна выполняться на смотровых ямах или же на эстакаде. Не допускается на зубчатой части образование складок, мелких трещин, а также отслоения ткани от резиновой части. Обратная сторона должна быть как новая, без признаков износа. Ни в коем случае, не допускается обнажение нитей корда, а также на ремне не должно быть следов подгорания. Замена необходима, если на ремне обнаружены даже самые незначительные следы масла. Не надо забывать о том, что изготовителем предписано менять натяжной и опорный ролики вместе с ремнем ГРМ. Рекомендуется также производить замену крепежного болта приводного шкива. На фото изображены последствия разрыва ремня ГРМ.

ГРМ с цепным приводом на ВАЗ 2101

На «копейке», как всех остальных моделях «классики», стоит цепной привод ГРМ. Механизм состоит из двухрядной металлической цепи и дополнительных элементов, обеспечивающих её натяжение и предотвращающих колебания. От целостности и исправности каждой детали механизма напрямую зависит слаженная работа мотора. Цепной привод соединяет коленчатый и распределительный вал и обеспечивает их синхронную работу. При вращении валов в движение приводятся поршни в цилиндрах двигателя, а также своевременно открываются и закрываются клапаны в головке блока цилиндров (ГБЦ).

Основными элементами привода ГРМ ВАЗ 2101 являются цепь, успокоитель, башмак, натяжитель и звёздочки

Успокоитель

Успокоитель выполняет функцию гашения колебаний цепи. Без него цепь может перескочить или слететь со звёздочек механизма газораспределения. При поломках успокоителя привод может попросту оборваться. Такая неприятность возможна при больших оборотах мотора. При обрыве цепи повреждаются поршни и клапаны, что требует дорогого ремонта. Поэтому за состоянием успокоителя нужно следить и своевременно выполнять его замену. Деталь представляет собой прочную металлическую пластину, на которой есть специальные отверстия для крепежа.

Успокоитель цепи гасит её колебания при работе мотора

Напротив успокоителя располагается башмак, который также отвечает за успокоение и натяжку цепи. Он изготовлен из специального полимерного материала, который наделяет деталь высокой износостойкостью.

Башмак натяжителя отвечает за натяжение цепи и гашение колебаний вместе с успокоителем

Натяжитель

Устройство натяжения цепного привода «копейки» предотвращает ослабление цепи при работе мотора. Элемент бывает нескольких видов:

  • автоматический;
  • механический;
  • гидравлический.

Автоматические натяжители начали выпускать недавно, но в отношении этой детали уже можно отметить плюсы и минусы. Основным положительным моментом является отсутствие необходимости производить периодическую регулировку, т. е. привод постоянно находится в натяжении. Из минусов отмечают довольно быстрый выход из строя и высокую стоимость детали. К тому же, исходя из отзывов автолюбителей, автонатяжитель не очень хорошо натягивает цепь.

Работа гидравлических устройств основана на подаче масла под давлением от системы смазки мотора. При такой конструкции водителю нет надобности беспокоиться о периодической подтяжке цепи. Однако со временем деталь может давать сбои, которые проявляются в виде подклинивания механизма.

На ВАЗовской «классике» используется натяжитель механического типа. Деталь имеет существенный недостаток: со временем она засоряется мелкими частичками, плунжер подклинивает и устройство теряет способность производить натяжку.

Натяжитель цепи предназначен для постоянного удержания цепи в натянутом состоянии

Цепь

Одним из ключевых элементов цепного привода ГРМ является сама цепь, изготовленная из металла и имеющая определённое количество звеньев: на ВАЗ 2101 их 114. По сравнению с ремённым приводом цепь более надёжна и имеет больший срок эксплуатации.

Цепь считается более надёжным элементом по сравнению с ремнём

В зависимости от качества цепи и условий эксплуатации автомобиля её замена производится раз в 60–100 тыс. км. Бывают случаи, что деталь выхаживает и 200 тыс. км, но рисковать вряд ли стоит, потому что поломка цепи обернётся гораздо более дорогостоящим ремонтом, чем её своевременная замена.

Далее нужно:

  • снять шкив коленчатого вала и отдать болты передней крышки, а после снять её
  • отдать болты, крепящие натяжитель и также снять его
  • проверить «башмак» натяжителя на предмет следов выработки
  • отогнуть стопорную шайбу болта на верхней звёздочке и открутить болт, а после снять шкив
  • проделать то же самое с звёздочкой вспомогательного вала и снять её
  • использовать ключ на 10 для снятия ограничителя цепи
  • в завершении снять цепь

Для того, чтобы определить, что звёздочки пригодны к использованию и не требуется их ремонт, нужно сделать следующее: на звёздочку надеть новую цепь и обхватив снизу звёздочки цепь, обжать её вокруг звёздочки рукой. В случае, если цепь «села» на зубья без особенного люфта, то звёздочку можно дальше эксплуатировать.

Можно для наглядности надеть старую цепь и сделать то же самое, чтобы понять, насколько разбита старая цепь. Если и с новой цепью люфт значителен, то нужно производить их замену. Для достижения максимального эффекта звёздочки меняются вместе с цепью. Далее нужно завести новую цепь, пропустив её через звёздочку коленчатого вала, вставить внутрь цепи звёздочку и сразу же наживить её болтом.

После необходимо вставить внутрь звёздочку распределительного вала и установить её на своё посадочное место. Устанавливается натяжитель и ограничитель цепи. В завершении затягивается болт крепления звёздочки и отгибается край шайбы-фиксатора на её болту и натягивается цепь. Если на натяжителе присутствовала дополнительная насадка (небольшой кусок трубки), то можно её убрать.

Последствия обрыва цепи ГРМ

Обрыв цепи ГРМ превратился в настоящую страшилку для водителей. Особенно часто этим пугают новичков. Не секрет, что ГРМ, как и большинство деталей автомобиля, имеет конечный ресурс использования. После исчерпания ресурса ГРМ подлежит замене.

Что касается последствий обрыва цепи ГРМ, то тут всё зависит от конструкции силового агрегата. Когда двигатель работает, в нём поршни непрерывно движутся вниз или вверх от одной мёртвой точки в другую. Во время такта впуска топлива и воздуха поршень перемещается к нижней мёртвой точке и открывает впускной клапан. Когда происходит выпуск — поршень уже движется к верхней мёртвой точке. И когда он достигает её, все клапаны должны быть полностью закрыты.

Когда цепь ГРМ обрывается, распределительный вал перестаёт вращаться, и клапаны останавливаются в том положении, в котором их настигла поломка цепи. Коленчатый вал в двигателе продолжает вращаться, а поршни направляются к открытым клапанам. В некоторых двигателях предусмотрена возможность избежать контакта поршней с клапанами посредством специальных выточек. В этом случае последствия ограничатся обездвиживанием автомобиля. Но бывают ситуации гораздо хуже.

Современные двигатели зачастую имеют несколько клапанов. Они конструировались с целью развития максимальных мощностей, поэтому выточки поршней не предусмотрены. При встрече поршней с клапанами последние гнутся и выходят из строя. Можно избежать поломки сразу всех клапанов, если цепь ГРМ порвалась на холостых оборотах. При движении на большой скорости весь комплект после обрыва будет подлежать замене. При больших скоростях могут также лопнуть направляющие втулки клапана, что может привести даже к замене блока цилиндров. Двухвальные двигатели, как правило, более неустойчивы к таким серьёзным повреждениям.

Итак, в результате обрыва цепи ГРМ, мы имеем эффект домино. Сначала сгибаются клапаны, затем разрушается распределительный вал вместе с подшипниками, далее идёт выход из строя головки блока, а в конце — сгибание шатунов и толкателей.

Характерные неисправности

Будет справедливо назвать распределительный вал достаточно надёжным и долговечным элементом двигателя. Зачастую деталь изнашивается только к моменту первого серьёзного ремонта силовой установки. Для автомобилистов, в распоряжении которых оказался двигатель без наличия гидрокомпенсаторов, рекомендуется каждые 10-15 тысяч километров проверять зазоры распределительного вала, оснащённого рокерами, и настраивать их по мере необходимости. Вне зависимости от типа ДВС, во всех моторах обязательно в процессе эксплуатации контролируется степень натяжения цепи или ремня газораспределительного механизма. Они более ограничены по сроку своей службы, чем сам распредвал. Распределительные валы относятся к трущимся деталям двигателя, а потому наиболее опасным явлением для них считается механический износ. Ещё одной характерной неисправностью для распредвала считается выход из строя подшипника, разрушение и деформация сальника. Если элементы распредвала выходят из строя, это запускает цепную реакцию, в результате которой ломаются иные компоненты силовой установки. Поломка распредвала обычно обусловлена:

  • естественным износом элемента;
  • низким давлением масла в смазочной системе;
  • использованием низкокачественных масел;
  • дефицитом масла в системе;
  • нарушением температурного режима работы двигателя;
  • механическими повреждениями.

В случае с механическими повреждениями чаще всего ломаются натяжные ролики и ремни распредвала, которые ограничены по сроку службы. Когда происходит разрыв ремня газораспределительного механизма, сами распредвалы могут серьёзно пострадать. В итоге можно выделить несколько наиболее часто встречающихся поломок в конструкции распределительных валов:

  • механическая поломка компонентов;
  • износ подшипников;
  • износ кулачков;
  • деформация вала.

Всё это не обязательно происходит сугубо по причине естественного износа. Многие автомобилисты сталкиваются с проблемой заводского брака. Тут речь идёт о недостатках конструкции, ошибках в проектировании или использовании некачественных компонентов при изготовлении распределительного вала. Но это в основном встречается на бюджетных автомобилях. Определить неисправность, возникшую в распределительном валу, можно по характерному стуку. Он появляется при возникновении рассмотренных поломок и неисправностей. Но не всегда причина стука именно в самом распредвале. Также посторонние стуки иногда возникают, если автомобилист залил в двигатель плохое или не подходящее этому мотору моторное масло, либо подача топлива не была должным образом отрегулирована после вмешательства в систему по причине ремонта или замены компонентов.

Всё это приводит к потере синхронности в процессе работы клапанов цилиндров двигателя и кулачков. В результате мотор теряет свою мощность, начинает потреблять значительно больше топлива, а также отмечается нестабильная работа в разных режимах. Во многом жизнеспособность и продолжительность эксплуатации распределительного вала зависит от грамотности эксплуатации двигателя. Если соблюдать все правила по обслуживанию и содержанию мотора, распредвал сможет проработать в течение всего срока службы двигателя вплоть до капитального ремонта. Иногда, даже после капитального восстановления, старый распределительный вал остаётся в хорошем состоянии, что позволяет и дальше его использовать.

Замена распределительных валов на двигателях внутреннего сгорания является крайне ответственной и сложной задачей. Она требует проведения обязательной предварительной проверки и доработки поверхностей по мере необходимости. Если этого не сделать, уже новый распредвал начнёт очень быстро изнашиваться. В конечном итоге он за короткий срок полностью выйдет из строя

Специалисты отмечают, что при возникновении необходимости замены в двигателе его распределительного вала, крайне важно параллельно заменить все элементы, работающие в непосредственном контакте с распредвалом

Когда пора менять цепной привод двигателя

Во время каждодневной эксплуатации автомобиля, цепной механизм больше всего подвергается нагрузкам и изнашивается

Поэтому важно знать, когда он выходит из строя, чтобы вовремя сделать замену

У каждой цепи ГРМ есть определенный срок службы, в течении которого по общим правилам замена, не нужна. Однако бывают случаи, когда цепной привод (ЦП) внезапно рвется или часть звеньев приходят в негодность, провоцируя нестабильную работу всего двигателя.

Чтобы не пропустить этот момент, рекомендуется периодически проверять ЦП на предмет механических повреждений и обязательно перед длительными поездками на большие расстояния, а замену делать строго по техническим данным и рекомендациям производителя автомобиля.

В то же время, стоит отметить, что опытные мастера-автолюбители умеют определять поломку механизма ЦП на слух.

Так для неисправного ЦП, при включенном двигателе характерны следующие звуки:

  • появление характерного звенящего шума в районе цепного механизма;
  • периодические удары и стук, исходящие из района, где расположен ЦП в двигателе;
  • выстрелы и микровзрывы в системе выхлопа и глушителе.

Если же нужно проверить работоспособность ЦП визуально, чтобы точно удостовериться в его (не)исправности, то необходимо вскрыть двигатель.

Советы и рекомендации

На автомобилях с ремнем ГРМ настоятельно не рекомендуется ограничиваться только заменой одного ремня. Параллельно следует устанавливать и новые ролики. Игнорирование данного правила может привести к последующему заклиниванию роликов и обрыву нового ремня ГРМ.

Также после установки на старые ролики возможно проскальзывание нового ремня и его ускоренный износ. Даже если двигатель нормально запускается, можно столкнуться с заметно повышенным шумом во время работы ДВС.

Еще добавим, что конструктивно ремень ГРМ может приводить в действие и помпу (водяной насос системы охлаждения). Во время замены следует отдельно проверять состояние данного элемента, а также менять помпу строго по регламенту. Если произойдет заклинивание водяного насоса, тогда ремень также может оборвать.

Также частой ситуацией, когда после замены цепи ГРМ не заводится двигатель или неполадки возникли после установки ремня ГРМ, является  необходимость проверки ДПКВ и ДПРВ. В этом случае все метки могут быть выставлены правильно, горючее подается в цилиндры, но искры может не быть, на приборной панели горит «чек» и т.д.

Это говорит о том, что во время проведения работ могла быть повреждена фишка-контакт на какой-либо датчик. Для точного определения причины двигатель можно просканировать на наличие ошибок при помощи специального сканера OBD2.

Во время подбора ремней и роликов необходимо устанавливать высококачественные аналоги или оригинальные детали. Приобретать запчасти можно как готовым установочным комплектом, так и по отдельности. Помните, в продаже могут встречаться низкосортные подделки готовых установочных комплектов ГРМ известных фирм Gates, Inna и т.п.

Напоследок отметим, что замена привода механизма газораспределения справедливо считается ответственной процедурой. Неправильная установка может привести к поломкам ДВС или нестабильной работе силового агрегата. Если вы не уверены в своих силах, тогда лучше доверить выполнение указанной процедуры опытным специалистам в автосервисе.

  • Как выставить ремень ГРМ при замене элементов привода

    Когда нужно менять приводной ремень механизма газораспределения. Замена ремня ГРМ, выставление по меткам и как это сделать правильно. Советы и рекомендации. Читать далее

  • Почему гнутся клапана при обрыве ремня или цепи ГРМ

    Почему гнет клапана при обрыве приводного ремня или цепи: причины обрыва. Как узнать, гнет ли клапана на конкретном бензиновом или дизельном двигателе. Читать далее

  • Как самому поменять цепь ГРМ в гаражных условиях

    Почему необходимо менять цепь газораспределительного механизма. Доступные способы самостоятельной замены цепи ГРМ, особенности и нюансы. Полезные советы. Читать далее

  • Что лучше: цепь или ремень ГРМ

    Сравнение цепного и ременного типа приводов газораспределительного механизма. Преимущества и недостатки цепи ГРМ, плюсы и минусы ремня ГРМ. Рекомендации. Читать далее

  • Цепь в конструкции цепного привода ГРМ

    Использование цепи в устройстве привода ГРМ. Роликовая и зубчатая цепь. Натяжитель и успокоитель цепи, особенности эксплуатации цепного привода. Читать далее

  • Цепной и ременной привод ГРМ

    Назначение привода ГРМ. Преимущества и недостатки ремня или цепи в конструкции привода газораспределительного механизма двигателя. Читать далее

Основные элементы натяжительной системы цепи ГРМ

Цепь ГРМ в моторе держится не только на трёх звёздочках, о которых говорилось выше. Её поддерживает ещё несколько важных устройств.


Натяжительная система цепи ГРМ состоит из нескольких важнейших элементов

Разберёмся с ними подробнее.

Ограничительный палец цепи ГРМ

Цепь ГРМ в двигателе ВАЗ 2107 поддерживается с помощью сложной системы натяжения. Одним из элементов этой системы является ограничительный палец. Это небольшая деталь цилиндрической формы, вкрученная в стенку блока цилиндров. Располагается палец рядом со звёздочкой коленчатого вала. Назначение пальца состоит в следующем: если натяжение цепи ГРМ внезапно ослабнет, палец не позволит цепи соскочить со звёздочки коленвала.

Цепь при этом начнёт задевать за ограничитель с характерным звяканьем, которое обязательно привлечёт внимание водителя, поскольку звук этот будет слышен даже в салоне. В случае обрыва цепи ограничитель не позволит ей полностью слететь со звёздочки и сломать находящиеся рядом звёздочки маслонасоса и вала ГРМ. Если же цепь ГРМ натянута нормально, за ограничительный палец она не задевает, так как в этом случае между ней и пальцем имеется постоянный зазор примерно в 1.5 см

Если же цепь ГРМ натянута нормально, за ограничительный палец она не задевает, так как в этом случае между ней и пальцем имеется постоянный зазор примерно в 1.5 см.

О натяжителях цепи ГРМ

О назначении натяжителя цепи ГРМ нетрудно догадаться из его названия. Он должен постоянно натягивать цепь, не допуская её провисания. Если цепь провиснет хотя бы на полсантиметра, она может слететь с одной из звёздочек (хотя это случается довольно редко, намного чаще бывают ситуации, когда цепь остаётся на звёздочке, но при этом перескакивает на несколько зубьев вперёд, в результате чего равномерность её натяжения полностью нарушается, а провисание увеличивается ещё больше). В разное время на ВАЗ 2107 устанавливались разные типы натяжителей.

Натяжители механические

В механическом натяжителе усилие, необходимое для того, чтобы натяжительный башмак давил на цепь, создаётся обычной пружиной. Она давит на шток, он выдвигается из корпуса и давит на башмак. А башмак, в свою очередь, давит на цепь, постоянно гася её колебания.


Главным элементом механического натяжителя является плунжерная пружина

Пружина в таком натяжителе регулируется обычной плунжерной гайкой. Если водителю нужно немного подтянуть цепь, он просто слегка подтягивает гайку, устраняя провисание.


Механические натяжители для ВАЗ 2107 отличаются надёжностью и простотой конструкции

Натяжители автоматические

Автоматические натяжители устанавливались на более поздние модели ВАЗ 2107. В отличие от механических устройств, в конструкции этого натяжителя предусмотрена зубчатая планка с храповиком.


Основным элементом автоматического натяжителя цепи ГРМ является зубчатая планка

Плунжерная пружина давит на эту планку, а планка передаёт это усилие на башмак. Храповик не позволяет планке вернуться в исходное положение. Таким образом сохраняется постоянное натяжение цепи ГРМ.


Найти в продаже автоматические натяжители для ВАЗ 2107 в последнее время всё труднее

Натяжители гидравлические

Эти натяжители устанавливались в самые последние модели ВАЗ 2107. Главным отличием этих устройств является принцип их работы. Усилие в гидравлическом натяжителе создаётся не с помощью пружины, а с помощью давления масла. Оно подаётся на натяжитель по армированному шлангу высокого давления.


Масло подаётся в гидравлический натяжитель по специальному армированному шлангу

Успокоитель цепи ГРМ

Успокоитель цепи ГРМ — это ещё один незаменимый элемент системы натяжения, без которого равномерная работа цепи ГРМ невозможна. Успокоитель представляет собой металлическую пластину, которая крепится к стенке блока цилиндров.


Успокоитель цепи ГРМ на «семёрке» представляет собой простую металлическую пластину, держащуюся на двух болтах

Находится эта пластина напротив натяжителя, то есть воздействует успокоитель на вторую половину цепи. Поскольку натяжитель давит на цепь очень резко, противоположная сторона этой цепи неизбежно начинает вибрировать. Для гашения этой вибрации и нужен успокоитель. Цепь, задев за пластину успокоителя, теряет часть энергии и амплитуда её колебаний существенно уменьшается. Без сдерживающего действия успокоителя цепь будет растягиваться гораздо быстрее.

Как заменить цепь ГРМ в гаражных условиях

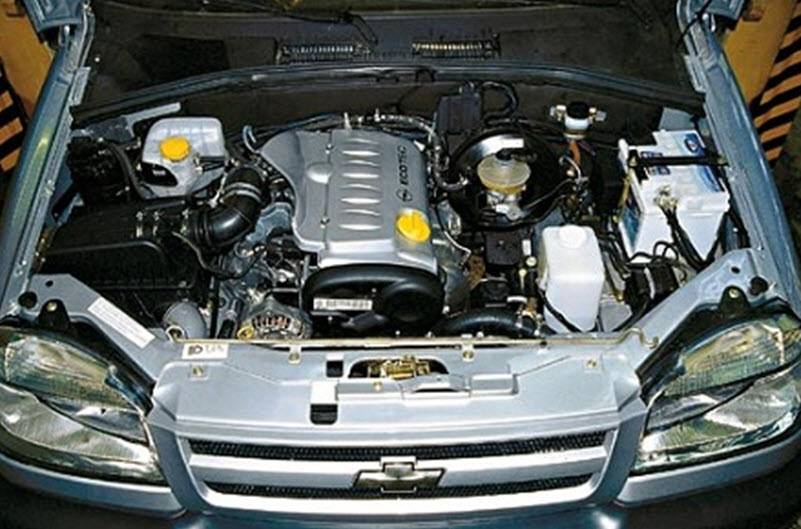

Чтобы сделать замену цепи в гараже своими руками понадобится немного терпения, набор гаечных ключей, новая цепь и натяжитель. Рассмотрим поэтапно процесс замены цепи ГРМ на примере автомобиля Шевроле Нива.

Процесс разборки и снятия

Автомобиль загоняется на яму в гараже и ставится на ручной тормоз, под колеса устанавливаются подпорки.

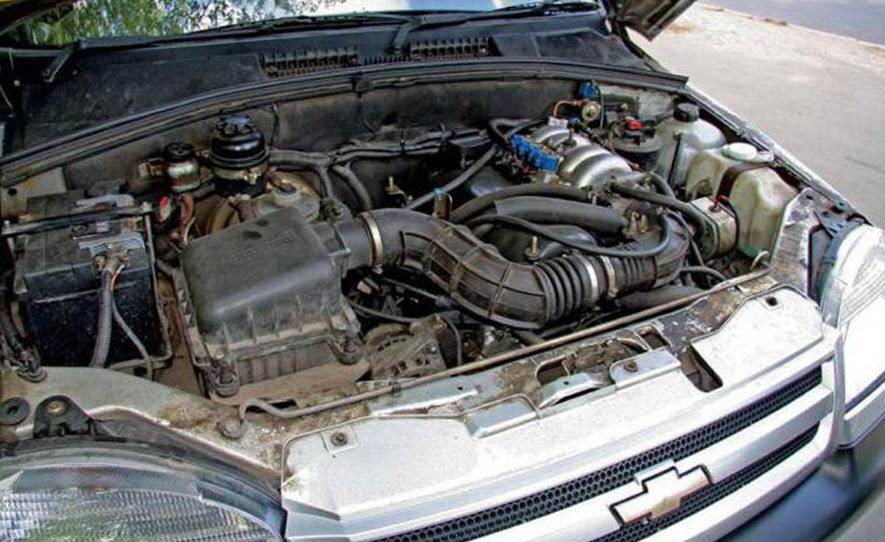

Открываем капот и снимаем крышку двигателя.

Сливается тосол, для лучшего доступа к двигателю снимается радиатор и вентилятор.

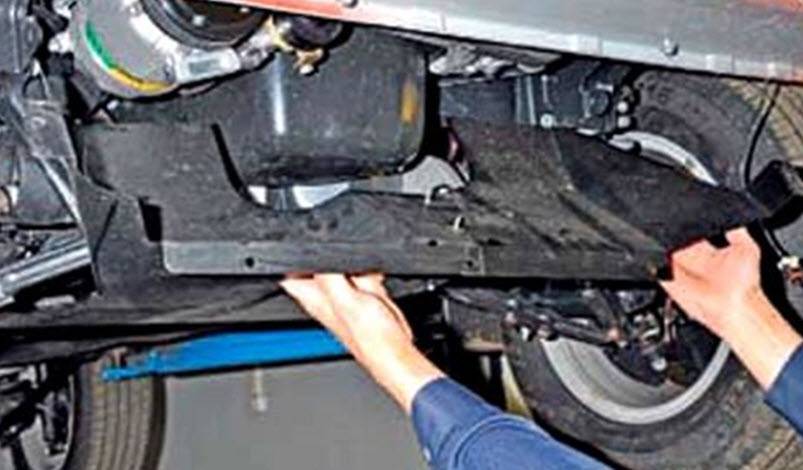

Снизу на днище автомобиля снимается защита двигателя. Это делается для того, чтобы можно было удобно добраться до шкива коленвала.

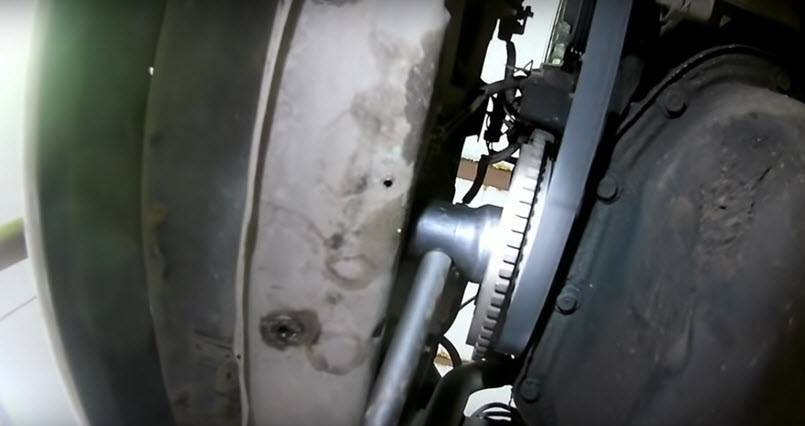

Чтобы отвернуть шкив коленвала сначала его нужно зафиксировать от проворотов — для этого в корпусе сцепления снизу сверлится небольшое отверстие и нарезается резьба под болт 6-го размера.

Болт вворачивается в просверленное отверстие, тем самым фиксируя зубья венца моховика. Таким образом, коленвал блокируется, что исключает его вращение.

С помощью лома и специальной гаечной головки (на 38) отворачивается и снимается шкив коленвала.

Снимаются натяжные ролики и лобовая крышка двигателя.

Очищаем рабочие поверхности от грязи и пыли.

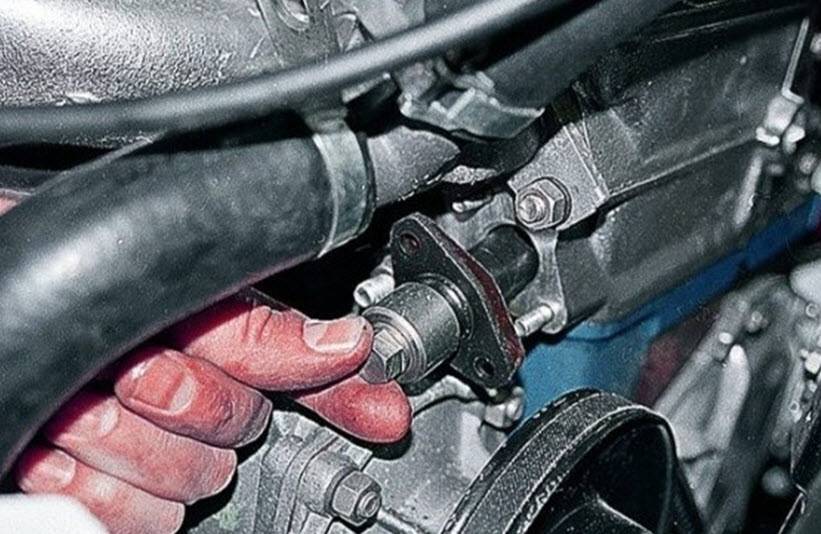

Теперь снимается натяжитель цепи. Перед тем как его снять необходимо пометить белым маркером цепь в местах соединения с коленвалом и распредвалом, чтобы потом можно было ровно также поставить новую цепь на место.

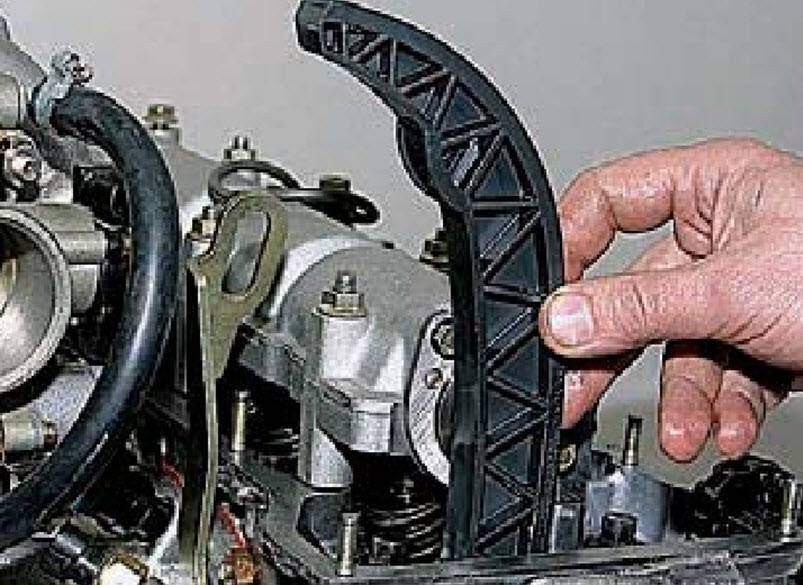

Затем снимается башмак натяжителя и успокоитель

Крутить нужно очень осторожно, чтобы клапана не ударили о борт

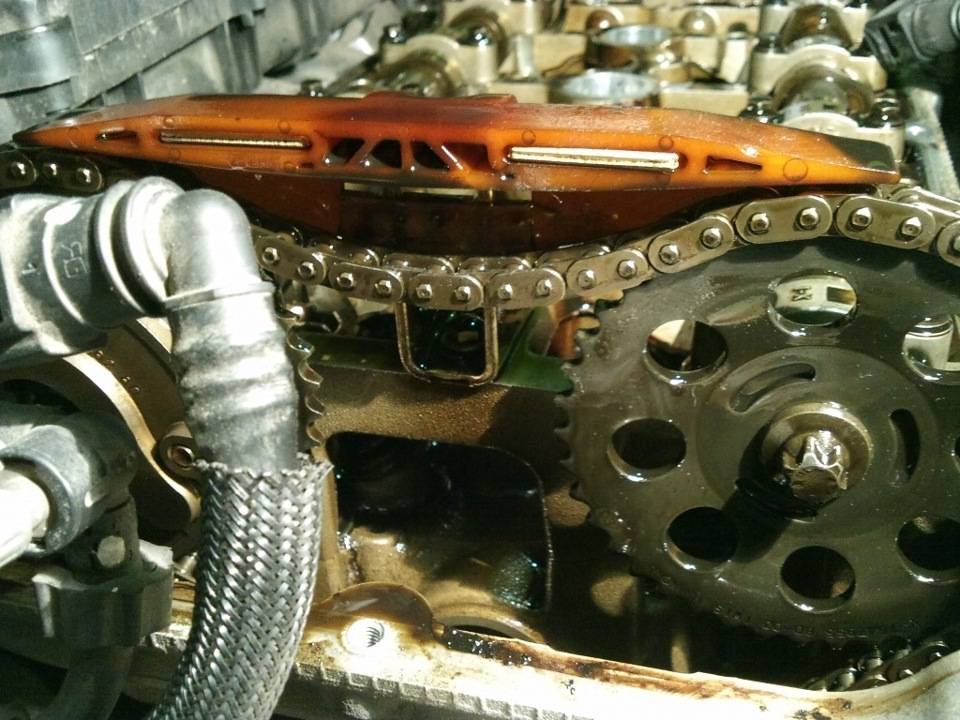

После того как башмак натяжителя снят, ослабляется крепление датчика распредвала и цепь легко снимается.

Процесс установки нового ЦП

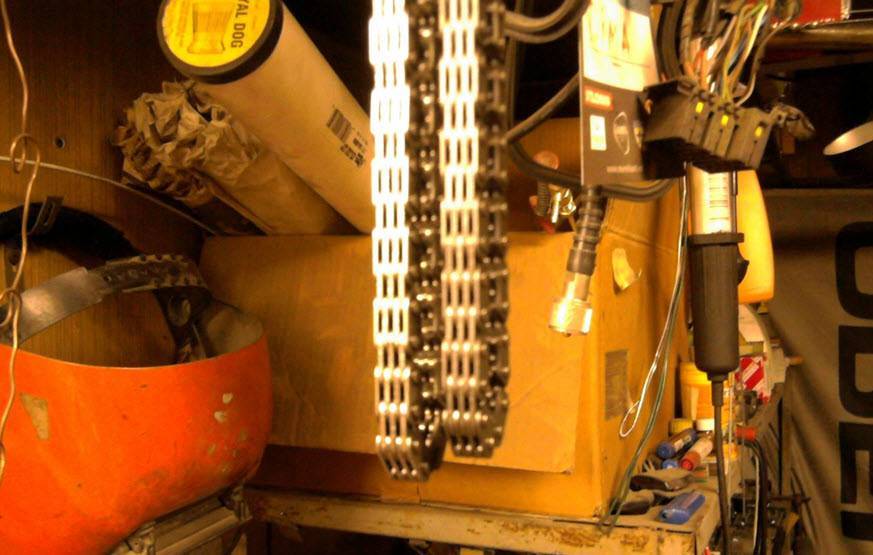

Старая цепь прикладывается к новой, на которую переносятся отметки белым маркером, сделанные в тех местах, где она будет одеваться на валы.

Перед тем как одевать новый ЦП, его необходимо смазать машинным маслом.

ЦП устанавливается через низ, при помощи небольшой медной проволочки она заводится снизу в двигатель и аккуратно надевается на валы (сначала на колен., потом — распред.).

После того как цепь одета ставится на место башмак натяжителя и успокоитель.

Последним ставится цепной натяжитель. Эта деталь отвечает за натяжение цепи, поэтому желательно его менять вместе с ней. Когда он установлен, выдергивается специальная чека и цепной механизм натягивается.

После того как двигатель собран, ЦП заменен, зажимаются болты и делается старт мотора, проверяется на наличие посторонних шумов, если замена произведена успешно и правильно, то их не должно быть.

Подробная видео-инструкция по замене цепного механизма ГРМ ДВС на Шевроле-Нива приведена ниже.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
