Цепь или ремень ГРМ: какой привод лучше

Что лучше?

Теперь, когда мы знаем основные особенности разных типов приводов ГРМ, можно разобраться более подробно, какой из них все-таки лучше. Но, тут стоит понимать, что однозначного ответа нет, ибо многое зависит от сопутствующих факторов. Мы же рассмотрим основные моменты:

Цепной привод значительно дольше служит, как минимум заменять ее потребуется в два раза реже, чем ремень. Во многих случаях, это вообще не потребуется. Если ваша задача, как можно реже посещать автосервис, тогда лучше приобрести машину с цепным приводом;Ремень стоит дешевле, поэтому автомобили с таким техническим решением стоят несколько дешевле, чем аналоги. Зачастую этот фактор при покупке нового авто становится решающим;
Если сравнивать стоимость комплектующих для замены разных типов привода, то дешевле будет однозначно ремень. Как правило, комплект ременного ГРМ вам обойдется в 2-3 раза дешевле, чем цепной аналог;
Ослабление натяжения цепи проще диагностировать. В случае возникновения проблемы, двигатель начинает работать более шумно, что является симптомом растяжения цепи. Благодаря такой особенности, можно заранее выявить неисправность и своевременно устранить ее

Ремни такими характеристиками не обладают;
Также стоит обратить внимание, что цепной привод более вынослив к высоким нагрузкам. Поэтому, именно его часто используют в мощных двигателях, которые устанавливают на внедорожниках

Такой подход гарантирует большую надежность силового агрегата.

Ремень ГРМ

Это конструкция совершенно другая, не смотря на одинаково производимую работу, то есть при его помощи крутятся вал или валы газораспределительного механизма. Если представить его физически это прорезиненная лента (хотя в составе есть тканевая основа, и другие износостойкие материалы), у которой внутри есть зубья. Эти зубья входят в зацепление с шестернями которые закреплены на распределительном и коленчатом валах.

Плюсы ременного механизма:

Это конструкция сухая, то есть здесь нету масла (он практически не зависит от его качества), находится за пределами двигателя, вращается в воздухе, хотя и закрыт специальным корпусом. Большим плюсом можно назвать то что ремень эластичный, он эффективно гасит колебания кручения, которые во многоцилиндровых двигателях могут влиять на ресурс «пастелей» валов. Что еще хочется отметить, здесь практически нет влияния температуры на работу двигателя, то есть если масло холодное скажем зимой, это практически не влияет на шумность силового агрегата, а вот цепному механизму нужно разогреться, чтобы эффективно накачать масла в гидронатяжители.

Эластичность ремня это еще и тишина работы, ведь металл как его не подтягивай все равно шумнее, чем резиновые смеси. Он подтягивается механическими натяжителями, гидравлики здесь нет, это упрощает конструкцию, что сказывается на конечной цене. Однако, не смотря на эластичность точность установки фаз ГРМ практически не страдает.

Также большим плюсом является его легкая диагностика и ремонт. Вам не нужно разбирать двигатель, даже снимать крышку головки блока, находится за его пределами, вам нужно просто снять крышку, которая его защищает. Он реально дешев как в производстве, так и в замене. Сменить ремень, вместе с механическими натяжителями стоит в несколько раз дешевле, замены цепи. А если сравнить ресурсы современных агрегатов, то они практически сопоставимы.

Еще одним не оспоримым  положительным моментом, является компактность элемента. Двигатели с ремнями легче, короче и меньше по объему. А это как раз и нужно для увеличения объема салона и уменьшения капотного пространства.

Отрицательные моменты тоже есть:

Так как ремень ГРМ вращается в воздухе, и закрыт только кожухом, на него могут попадать пыль, грязь, вода и даже масло. Все эти «загрязнения» крайне отрицательно влияют на его ресурс, особенно вода и масло.

Также многие думают что если автомобиль с ремнем стоит и не эксплуатируется, например пять лет, а пробег за это время всего лишить 10 000 километров к примеру, то на нем можно еще ездить 90 000 км скажем еще 10 лет. Это неверно! Ведь ремень меняется не только по километражу, но и по годам.

Еще один минус ремня, это склонность к проскальзыванию, когда превышается максимальная нагрузка, например при резком старте с места. Иногда ломает даже зубы которые входят в зацепление.

Некачественные запчасти, а именно натяжной или опорный ролики, также могут быть причиной выхода из строя ремня ГРМ. Это было бичом отечественных авто, когда некачественные ролики зачастую китайского производства, «клинило» и они за считанные километры изнашивали ремень, он банально рвался. Сейчас ситуация выравнивается, а поэтому на новых моделях, таких как «ВЕСТА» и «Х-РАЙ», ресурс заверенный производителем около 100 000 километров, что уже наряду со многими иномарками.

Хочется отметить, что многие производители раньше оставляли специальные проточки на поршнях, было это во времена ранних ВАЗ. Если ремень рвался, то клапана просто падали в эти ямки и загибов не происходило. Но сейчас опять же из-за мощности и степени сжатия, такие проточки убрали, и если ремень порвется, то практически на 100% клапана загнет.

Так что нужно следить за ременной передачей. Если производители заверяет вас что можно проездить около 130 – 150 000 километров, я бы заменил в 110 – 120 000 километров, потому как у нас в России сложные условия эксплуатации авто, холодные зимы много грязи и ям на дорогах, зачастую приходится крутить мотор, что опять же сказывается на износе ремня.

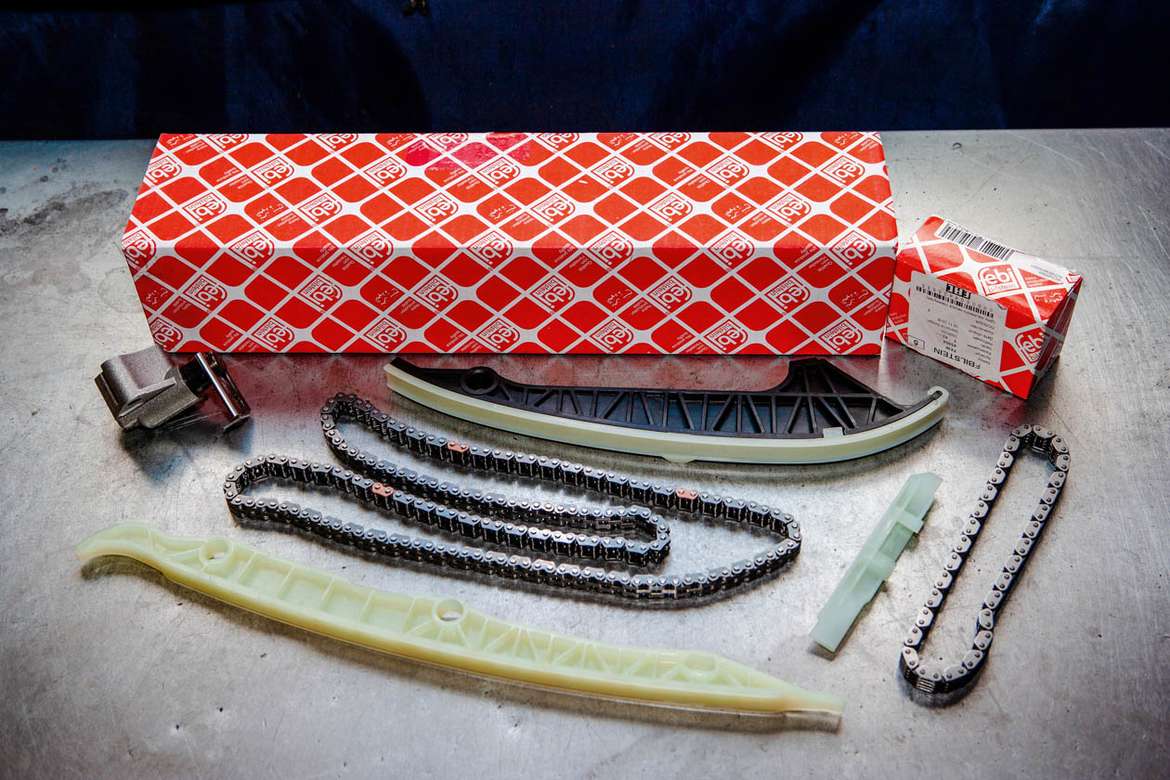

Замена цепи

Для замены цепи стоит выбрать определенный день так как для этого требуется много работы и инструмента , но для разных моделей автомобилей требуется разное время для замены. Производить замену лучше у официального дилера, рабочая практика у них гораздо выше и меньше непредвиденных ситуаций может возникнуть. Но не стоит забывать, что и цены у них выше и запасные части дороже.

За высокой стоимостью вы получаете:

  • оригинальные зап-части
  • гарантию на работы и зап-части
  • качественную работу

Если цена на зап-части для вас высока, есть вариант купить их самому в магазине, но гарантию вы уже не получите. Решать вам.

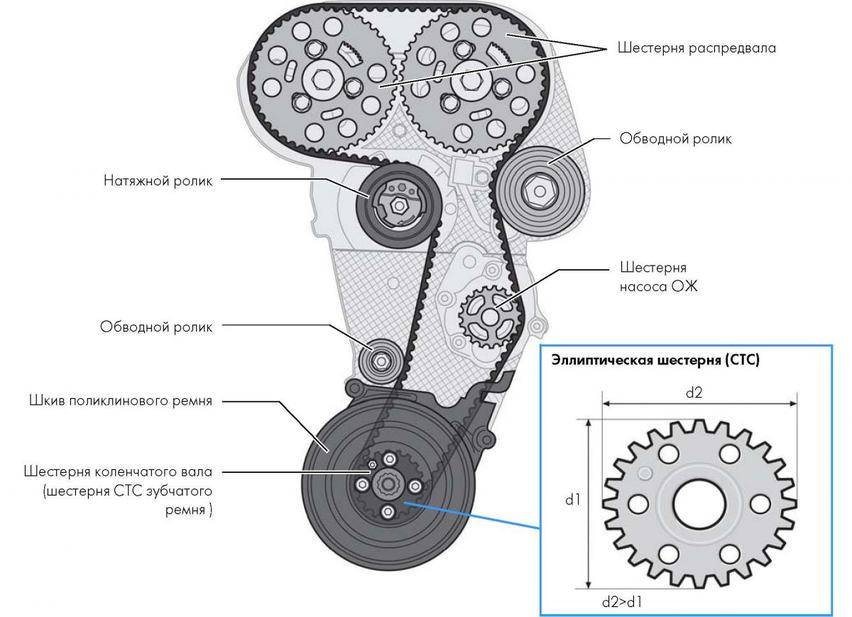

Как устроен ремень ГРМ

Ремень ГРМ представляет собой замкнутое кольцо из технической резины.

Существуют три типа приводных ремней ГРМ:

  • зубчатые,
  • клиновые,
  • поликлиновые.

В качестве ремней ГРМ на двигателях внутреннего сгорания чаще всего используют зубчатые ремни, которые за счет зубьев позволяют эффективнее настраивать фазы газораспределительного механизма и обеспечивают более надежное сцепление с рабочими шкивами валов, чем клиновые и поликлиновые ремни.

Ремень ГРМ имеет внешний слой, состоящий из синтетической каучуковой смеси, устойчивой к перепадам температуры и износу, внутри которого находится внутренний слой состоящий из сплетения прочных стекловолоконных нитей под названием корд, который обеспечивает сопротивление разрыву. С внутренней стороны ремня, по всему его периметру, расположены зубья из нейлона. Внешняя поверхность ремня и зубья, для повышения их эксплуатационных характеристик, часто имеют внешнюю тканевую оплетку.

Ремни ГРМ работают в условиях сильного перепада температур: летом температура под защитным кожухом может достигать 100 градусов, а зимой запуск двигателя может производится при температуре ниже -40 градусов. Резина должна выдерживать подобные условия эксплуатации.

В качестве материалов для изготовления ремней ГРМ могут выступать:

  • хлоропреновые каучуки,
  • бутадиен-нитрильные каучуки.

Ремни ГРМ, изготовленные из бутадиен-нитрильных каучуков, более долговечны, но стоят дороже.

Ремни ГРМ различаются по внутреннему диаметру, ширине ленты, а также по количеству, шагу, ширине и форме зубьев.

Зубчатые ремни ГРМ могут иметь различную форму зубьев:

  • трапециевидную,
  • округлую,
  • сложную.

Ремни ГРМ с округлой и сложной формой зубьев имеют лучшие эксплуатационные характеристики из-за более равномерного распределения нагрузки по профилю, за счет чего снижается риск перескакивания зубцов, а также пониженную шумность при работе.

Замена цепи своими руками

Для замены цепи и шестерен с автомобиля понадобится слить охлаждающую жидкость и снять радиатор охлаждения. Ослабить крепление генератора, снять приводной ремень. Снять клапанную крышку и совместить метки коленчатого и распределительного валов с метками на двигателе, для чего метку на шкиве коленчатого вала совместить с самой большой меткой на передней крышке ГРМ.

Включив пятую передачу и стояночный тормоз, ключом на 38 сорвать храповик (болт крепления) шкива коленчатого вала.

Снять датчик положения коленвала (для инжекторных двигателей) и переднюю крышку двигателя.

ВНИМАНИЕ! Помимо 9 болтов в верхней части крышки есть еще 3, которые вкручиваются со стороны поддона. Если автомобиль карбюраторный, то шестерня масляного насоса приводит в действие распределитель зажигания (трамблер), и для облегчения работы рекомендуется поставить метку на блоке и на шестерне, чтобы дополнительно не настраивать зажигание. Если автомобиль карбюраторный, то шестерня масляного насоса приводит в действие распределитель зажигания (трамблер), и для облегчения работы рекомендуется поставить метку на блоке и на шестерне, чтобы дополнительно не настраивать зажигание

Если автомобиль карбюраторный, то шестерня масляного насоса приводит в действие распределитель зажигания (трамблер), и для облегчения работы рекомендуется поставить метку на блоке и на шестерне, чтобы дополнительно не настраивать зажигание.

Сняв крышку, отогнуть фиксирующие шплинты на шестерне масляного насоса (если ее необходимо снять) и ослабить фиксирующие гайки.

Снять шплинт шестерни распредвала и ослабить гайку.

Открутить гайки натяжителя цепи и снять его.

После снятия натяжителя цепь ослабнет и можно будет легко снять шестерни, а за ними и всю цепь.

Проверить состояние шестерни коленчатого вала, башмака натяжителя и успокоителя цепи, при необходимости заменить.

Успокоитель цепи

Собирать все в обратном порядке, но с некоторыми особенностями:

  • если шестерня масляного насоса меняется на карбюраторном двигателе, на новой поставить метку так же, как и на старой;
  • сначала устанавливается успокоитель и башмак натяжителя цепи;
  • далее шестерня коленвала, на которую накидывается новая цепь;
  • цепь пропускается сверху вниз, после чего заводится на шестерню коленчатого вала;

  • затем шестерня масляного насоса вставляется в цепь и садится на вал (для карбюраторного двигателя по заранее установленным меткам);
  • в последнюю очередь в цепь вставляется шестерня распределительного вала и устанавливается на распредвал;
  • при установке шестерни распределительного вала метки на шестерне коленвала и распредвала должны совпасть с метками на блоке и пенале; если этого не произошло, нужно переставлять цепь по зубьям до тех пор, пока они не совпадут; допускается небольшое отклонение, т.к. на новых шестернях при изготовлении метки не всегда точно отмечаются;

  • после совмещения меток установить натяжитель цепи, предварительно утопив его до упора и зафиксировать в таком положении, для чего открутить и закрутить его фиксатор;
  • после установки натяжителя цепи натянуть ее, для чего отпустить фиксатор натяжителя и провернуть коленчатый вал на 2 оборота, затем затянуть фиксатор;
  • после того, как цепь натянута, с помощью динамометрического ключа обтянуть болты распредвала и шестерни масляного насоса с усилием 4-5 кгс∙м и загнуть язычки шплинтов;
  • установить переднюю крышку с новой прокладкой и, при необходимости, заменить передний сальник коленвала, установить шкив и затянуть его болт (храповик) с усилием 10-12 кгс∙м.

Все остальное собирается в обратной последовательности.

Зависит ли износ цепи от типа двигателя — турбированного, атмосферного, рядного или V-образного?

Зависит. Основная нагрузка на цепь ГРМ ложится при старте, когда ей нужно сдвинуть с места все валы. Чем больше по объему и размеру мотор, тем, соответственно, больше нагрузка, выше износ. V-образные двигатели имеют две головки блока, которые также добавляют нагрузки. А вот наличие турбонаддува на ГРМ почти не влияет, поскольку турбина включается в работу уже на заведенном моторе. Разве что из-за меньшей степени сжатия на турбомоторах старт чуть проще. Собственно, на равномерном ходу износ и цепи, и ремня минимальный.

Не стоит забывать, что механизм ГРМ состоит не только из цепи. Различные пластиковые элементы конструкции ГРМ также изнашиваются, поскольку и они сопротивляются температуре и химической среде, а потому тоже требуют замены.

Цепь в ГРМ – достоинства и недостатки

Ввиду больших проблем с цепями ГРМ на более новых автомобилях, ремни будут лучшим выбором. При замене ремня ГРМ можете быть уверены, что он прослужит до следующей плановой замены.

У каждого из них свои преимущества и недостатки. Производство доступных автомобилей потребовало разработки ремня газораспределительного механизма, который будет дешевле и тише, чем цепь. Многие производители перешли на производство автомобилей с ремнями; это сделало ремни более распространёнными.

С другой стороны, вам нужно менять элемент после каждых 40000-100000 км. При этом также нужно учитывать стоимость водяного насоса и натяжителей. Цепи имеют более продолжительный срок службы (в зависимости от мотора) – достаточно близкий к сроку эксплуатации автомобиля. Они долговечны, но их обслуживание тесно связано с давлением масла в двигателе. Его снижение может вызвать серьёзные проблемы.

Ремни ГРМ имеют преимущество в уменьшении трения и отсутствии необходимости в смазке. Повышенная точность синхронизации также обеспечивает более высокую производительность автомобиля. Если вас не заботит стоимость постоянного обслуживания авто, то вы можете выбрать узел газораспределительного механизма.

Симптомы поломки цепи

Пока у вас есть ДВС, вам всегда потребуется элемент газораспределительного механизма или шестерни. Большинство автомобилей на рынке с большим рабочим объёмом были оснащены цепями, которые отвечают за бесперебойную работу распределительного вала и коленчатого вала.

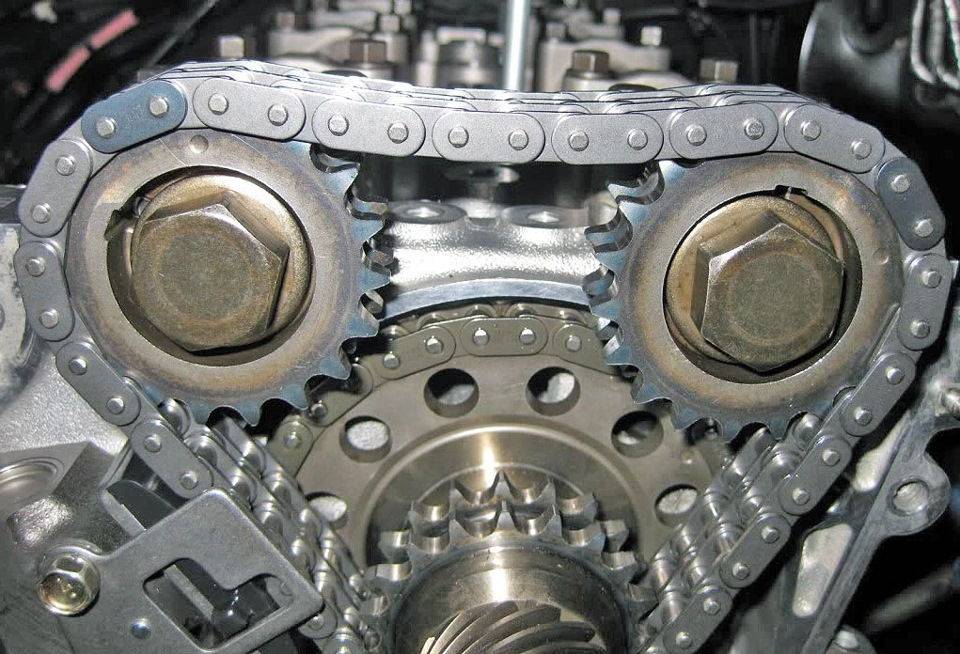

Цепной привод

Поскольку цепь привода газораспределительного механизма имеет металлический характер, для плавного хода она требует постоянной смазки. После продолжительного использования узла может начать изнашиваться, что влияет на синхронизацию мотора, приводя к пропускам зажигания. О неисправности цепи свидетельствуют следующие факторы:

Индикатор неполадок двигателя.

Современные автомобили используют передовые технологии для выявления проблем с мотором. Если распредвал не синхронизирован с коленвалом, блок управления двигателем запомнит код неисправности и загорится лампочка мотора.

Пропуск зажигания.

Когда узел начинает растягиваться, шестерёнки в коленвале или распредвале начинают проскакивать. При этом вы обнаружите, что ваш мотор пропускает зажигание. Если вы проигнорируете эту проблему и обрывы цепи, с двигателем возникнут серьёзные проблемы.

Гремит двигатель на холостом ходу.

Когда ваш автомобиль работает правильно, мотор издаёт постоянный тихий звук. Если узел ослаблен, мотор будет издавать раздражающий дребезжащий звук. Это связано с вибрациями, создаваемыми цепью на двигателе. Его нужно заменить немедленно, потому что без цепи ГРМ мотор функционировать не может.

Металлическая стружка в заменённом масле.

Для поддержания работы цепи привода ГРМ необходимо много смазки. Для этого используется моторное масло. Во время обслуживания автомобиля вам потребуется заменить свечи зажигания, масляный фильтр и моторное масло. Это делается после каждых 10 000 км.

Если ваша цепь привода ГРМ начала изнашиваться, в отработанном моторном масле появится металлическая стружка. В этом случае дополнительно на наличие разрывов нужно проверить фиксаторы держателя и клапаны головки цилиндров. Как только вы заметите металлическую стружку в старом моторном масле, сразу замените узел.

Специалисты рекомендуют прислушиваться к звукам работы двигателя, и при первой необходимости заменить ремень или цепь газораспределительного механизма. В противном случае это может привести к дальнейшим проблемам с мотором.

Полезно знать. ГРМ цепь или ремень? — DRIVE2

Покупатели автомобилей часто сталкиваются с такими понятиями, принятыми в среде автолюбителей, как «цепь ГРМ» или «ремень ГРМ».Кто уже имеет некоторый опыт в эксплуатации автомобиля, знает значение этих терминов.Однако появляется все больше людей, которые слабо представляют себе, какие плюсы для эксплуатации механизма ГРМ имеют цепь или ремень. Это связано в первую очередь с тем, что автомобиль стал доступен и имеет высокий уровень удобства.Чтобы не стать легкой «добычей» для работников сервисов, которые часто предлагают оплатить те работы, которые они не выполняли, необходимо иметь общее представление о работе двигателя и для чего нужны ему цепь или ремень.Как работает механизм ГРМГРМ – газо-распределительный механизм двигателя. С его помощью топливо с воздухом попадает в двигатель и удаляются все газы, полученные в процессе сгорания. Этот процесс хорошо виден на подвижной картинке.Через впускные клапаны (valves), в определенный момент времени, когда они открываются, попадает топливо-воздушная смесь. Получившиеся газы после сгорания смеси удаляются через выпускные клапаны, так же открывающиеся в определённый момент времени.Специальные распределительные валы (camshafts) отвечают за своевременное открытие и закрытие клапанов.На большинстве современных недорогих автомобилях устанавливают двигатели с двумя распределительными валами, которые приводят в движение клапаны и располагаются сверху. Данный тип двигателя носит аббревиатуру DOHC — Double Over Head Camshaft.Специальный привод с помощью ремня или с помощью цепи (Timing belt) обеспечивает вращение этих распределительных валов.От бесперебойной работы механизма ГРМ зависит работа двигателя. Поэтому за состоянием ремня (или цепи) ГРМ нужно постоянно следить. Необходимо своевременно заменить ремень ГРМ в случае износа.Наиболее распространенной поломкой при ненадлежащем уходе за двигателем является обрыв ремня (или цепи). При этом в большинстве случаев поршни «встречаются» с клапанами и двигателю уже требуется дорогостоящий капитальный ремонт.Плюсы и минусы цепного механизма ГРМСамый главный и основной плюс цепи – это ее долговечность. Цепь на некоторых моделях двигателей способна служить порядка 300-500 тысяч километров, при этом не требуя никакого дополнительного сервиса, кроме визуального осмотра автовладельцем на предмет отклонений в работе.У таксистов и автовладельцев, которые экономят свое время и деньги, двигатели с цепным приводом ГРМ очень ценятся.Если говорить о минусах, то это, прежде всего, шумность при работе двигателя, что, по мнению специалистов, очень мешает выявить другие «нездоровые» звуки двигателя, которые могут привести к поломке.Другим минусом цепного механизма ГРМ является высокая сложность и стоимость работ при его замене. В этом случае необходимо приобрести комплект запчастей со звездочками, натяжными планками и натяжителями.Плюсы и минусы механизма ГРМ с ремнёмЕсли говорить о плюсах ременного привода механизма ГРМ, то это низкая шумность работы двигателя. По сравнению с цепью двигатель с ремнем работает на порядок тише.На большинстве современных автомобилей установлена хорошая шумоизоляция двигателя и факт низкой шумности смогут оценить, в основном, мастера автосервисов. Разницу в уровне шума работы ременного и цепного двигателя автовладелец может и не почувствовать.Так же к плюсам ремня в сравнении с цепью можно отнести то, что покупка его обойдется недорого.Если говорить про минусы, то их гораздо больше, чем плюсов.Основной минус в том, что срок службы ремня невысокий. Срок службы ремня на многих автомобилях не более 100 тысяч км. Так же бывает срок замены даже через 40 тысяч км!Заменять ремень необходимо до того, как подойдет к концу его срок службы. Эта процедура сложная и ее необходимо совершать в специализированном сервисе, потому что от качества замены ремня напрямую зависит срок службы двигателя.От частого замена ремня ГРМ автовладелец сталкивается с многими проблемами.Владельцу автомобиля нужно найти место, где можно приобрести ремень по приемлемой цене (например, на mopar.by ) и станцию сервиса, где произведут качественно произведут замену. Так же автовладельцу необходимо помнить о сроке замены ремня и следить, чтобы он не превышал допустимый.

Очень частой проблемой для покупателя автомобиля б.у. становится то, что не каждый продавец сможет сказать, когда производилась замена ремня ГРМ. Одни продавцы забывают об этом, другие ещё и пытаются скрыть пробег автомобиля.

Цепной привод ГРМ

Ременной привод ГРМ

Что в итоге

Как видно, для многих ведущих автопроизводителей выбор и переход исключительного на один или другой тип привода также является не простой задачей. Примечательно, что на разных моделях одного бренда могут быть установлены как моторы с цепью, так и с ремнем ГРМ.

Например, компания BMW, которая долгие годы использовала в конструкции ДВС только цепь, параллельно выпустила ряд моторов с ременным приводом (хорошо известный силовой агрегат M40).

Двигатели оказались вполне надежными, ремни полностью отрабатывали свой ресурс, никаких проблем с приводом и самим механизмом газораспределения в процессе эксплуатации выявлено не было. При этом версии моторов BMW с цепью бывали как удачными (цепь выхаживала без замены до самого капремонта агрегата), так и не особенно надежными, когда цепь требовала дорогостоящей замены уже спустя 80-90 тыс. км. С учетом данной информации не удается ответить на вопрос, что надежнее, цепь или ремень.

Концерн VAG (Volkswagen) на некоторых моделях начального сегмента устанавливает ремни, машины среднего класса оборудуются цепью, однако на мощные и объемные агрегаты производитель также ставит ременной привод. Получается, нельзя также сказать, что ремни можно встретить только на бюджетных версиях автомобилей, тогда как цепь идет на более престижные и дорогие модели.

Схожая ситуация прослеживается и у других автопроизводителей (отечественный автопром, марки из США и Японии). Все это говорит нам о том, что многое зависит не от самого типа привода, а от того, как он выполнен касательно технической части. Также не следует забывать и об особенностях эксплуатации того или иного ТС.

Напоследок отметим, что расширенный анализ преимуществ и недостатков цепного и ременного привода на современных моторах позволяет сделать несколько основных выводов:

  • Цепь имеет ряд плюсов только применительно к стабильности работы ДВС. Если точнее, с таким приводом удается более точно настроить фазы газораспределения.
  • Что касается ресурса, обслуживания, а также стоимости замены цепи и ремня, затраты на цепной привод в итоге окажутся намного больше (начиная от повышенных требований к качеству масла и заканчивая заменой самой цепи, натяжителя, успокоителя и т.д.).
  • Надежность современных ремней ГРМ при их невысокой стоимости выглядит намного более привлекательным вариантом как в плане замены, так и простоты обслуживания.
  • На практике своевременная замена ремня и роликов на качественные оригинальные изделия или проверенные аналоги позволяет говорить о достаточной надежности элемента.
  • Также не следует верить в огромный ресурс цепи, так как на современных авто зачастую стоит облегченная узкая цепь с небольшим ресурсом. В этом случае нужен постоянный контроль шумов, желательна периодическая проверка натяжителя и успокоителей цепи, а также замена цепного привода по регламенту.

Если учесть высокую стоимость замены, становится понятно, что многие меняют цепь не по пробегу, а только тогда, когда проявляются признаки ее растяжения и другие неисправности. В этом случае будет неправильно говорить о каком-либо преимуществе в плане надежности, так как изношенная цепь может перескочить или ее оборвет в любой момент.

В случае с ремнем, затраты на его покупку и установку относительно небольшие, что позволяет каждому автолюбителю даже с ограниченным бюджетом обслуживать свой автомобиль по регламенту.
