Проверяем рулевую рейку на ВАЗ-2114 своими руками

Признаки разрушения рулевой рейки

Чтобы устранить проблему с рулевой рейкой потребуется точная диагностика. Стенд для проверки рулевой рейки поможет быстро и точно диагностировать поломку, но для этого необходимо посетить автосервис.

Если водитель будет знать основные неисправности рулевой рейки, можно будет избежать замены рулевой рейки. Признаки разрушения механизма:

• Возникновение стука в рулевой рейке (люфт);
• Подтекание масла;
• Трудности при поворотах колес;
• Сложности с управлением (тугость руля).

Чтобы протестировать рулевую рейку требуется помощь специалистов и диагностическое оборудование MSG Equipment. Заменить рулевую рейку, при некоторых повреждениях нельзя, тогда рейка меняется на новую. Диагностика насоса ГУР проводится на стенде MSG Equipment, если есть подозрения в неисправности гидроусилителя. Запомните, что даже небольшие неприятности с ГУР могут стать причиной ДТП, поэтому не пытайтесь проверить работу механизма самостоятельно.

Как заменить рулевую рейку на ВАЗ 2113-ВАЗ 2115?

Снятие

1) В начале операции вам нужно будет вывесить оба передних колеса у автомобиля, для этой операции может понадобиться как один, так и два домкрата (Просто вместо одного домкрата, можно чурбаки так же использовать), после того как передняя часть будет вывешена, снимите с обоих сторон колёса у автомобиля.

2) Теперь нужно снять адсорбер если он у вас имеется, потому что он занимает достаточно много места и если его не снять, то просто доступа к рулевой рейки толком не будет.

3) Затем в самой центральной части рейки, отверните два болта которые ещё на схеме выше указаны цифрой 10 которые крепят рулевые тяги к рейки, но учтите тот факт то что данные болты ещё стопорными шайбами стопорятся которые вам и нужно будет отогнуть (Вы их сразу увидите), чтобы они не мешали откручиваю данных болтов крепления тяг к рейки.

4) Следом заберитесь в салон под то место где у вас установлены педали и там разыщите стопорный болт кардана (Указан красной стрелкой), если нужно будет отогните часть карпета (Карпет – это то чем покрыт пол автомобиля, раньше его не было, вместо него люди сами стили линолеум но это в старых автомобилях, в новых же используется карпет который и закрывает металлическую часть кузова) если он этот болт закрывать будет, но когда вы выкрутите болт, вставьте большую отвёртку, либо же зубило в паз который указан синей стрелкой и расширьте его чтобы рейка снялась с автомобиля.

5) Ну и в завершение операции отверните по две (С каждой стороны) гайки которые крепят рейку к кузову автомобиля, данные гайки её крепят в её самой крайней части, то есть в левой и соответственно в правой, а когда они у вас будут вывернуты, то вы можете потянув за рулевую рейку на себя (Вы этим её со шпилек снимите) снять её после этого с автомобиля.

6) Кой что ещё добавим, обычно новые рейки изначально продаются в сборе с рулевыми тягами, если и у вас эти тяги на рейки присутствуют (Данные тяги если вы не понимаете о чём идёт речь, показаны на схеме и указаны цифрами 11 и 6) то в таком случае вам придётся снять старые тяги с автомобиля (Просто инструкция направлена на снятие только самой рейки и поэтому на счёт снятия тяг мы в начале ничего не говорили), если вы не знаете как их снимать, то в таком случае изучите статью под названием: «Замена рулевых тяг на автомобилях ВАЗ 2109». (На марку ВАЗ 2109 особого внимания не обращайте, потому что автомобили семейства Самара и Самара 2 очень похожи между собой и поэтому тяги и там и там снимаются идентично)

Регулировка рулевой рейки

В её регулировки ничего сложного нет, самое главное знайте пару вещей, а именно если регулировка рейки ни к чему не приводит (То есть рейки после регулировки так же стучит, хотя стук должен будет пропасть или же в крайнем случае быть по меньше), тогда рейку рекомендуется либо же менять, либо же подвергать ремонту (О том как отремонтировать рейку, читайте в статье под названием: «Ремонт рулевой рейки на ВАЗ»), но а сейчас вернёмся к регулировки, вам понадобиться во-первых специальный ключ (В автомагазине скажите, что нужен ключ для регулировки рейки и если продавец окажется грамотный он вам его сразу же продаст), после того как вы им запасётесь, разыщите специальную гайку (Указана синей стрелкой на маленьком фото ниже, а местонахождение её указано красной стрелкой) и немного закрутите её, добейтесь чтобы стук либо вообще пропал (Если рейка ещё в приемлемом состоянии), либо он был но был не слишком сильный, в противном случае замените рейку на новую, либо же как уже сказали ранее, отремонтируйте её.

Как разобрать рулевую рейку Ваз 2114 и заменить изношенные детали

Помимо помощника и новых реек, вам также потребуется набор инструментов и материалов. В этот список обязательно включите:

• Набор гаечных ключей;
• Домкрат;
• Шестигранный ключ на 17 миллиметров;
• Баллонный ключ;
• Кирпичи или похожие материалы (для удержания передней части машины без колес);
• Съемник для рулевых тяг (не обязательно нужен, можно обойтись без него);
• Сухие тряпки;
• Смазка типа Литол;
• Всемогущее средство WD40.

Вот теперь можно приступать непосредственно к замене рулевых реек. Соблюдать установленный порядок проведения операций настоятельно рекомендуем.

1. Установите автомобиль на ровной площадке. Нет, достаточно простого пола в вашем гараже, выравнивать его цементом не обязательно.
2. Включите стояночный тормоз, чтобы машина не двигалась.
3. Поднимите автомобиль на домкрате, подставьте под переднюю часть бревна или кирпичи, после чего демонтируйте колеса.
4. Снимите минусовой провод с вашей аккумуляторной батареи в целях безопасности. Удары током никому не нужны сегодня.
5. Со стороны водителя внутри салона около блока с педалями открутите стопорный крепежный болт кардана вашего рулевого вала.
6. Уже непосредственно в подкапотном пространстве снимите адсорбер. Его пока можно убрать в сторонку.
7. Извлеките шплинты, что позволит вам затем выкрутить крепежные гайки от рулевых наконечников.
8. Съемником для тяг извлекаются из стоек наконечники. Если по каким-то причинам съемник отсутствует, его могут заменить несильные последовательные удары по наконечникам. Не повредите их резьбу только при этом. Обычно они поддаются, потому многие обходятся без съемников.
9. Обработайте гайки фиксации хомутом рейки с помощью средства, борющегося против ржавчины. Сейчас мы как раз говорим про всемогущее средство WD40. Подождите некоторое время, чтобы состав впитался.
10. С помощью ключа открутите крепежные гайки. Обработка вэдэшкой должна вам существенно упростить эту задачу. В общей сложности гаек там четыре штуки.
11. Достаньте рейку, протолкнув ее через пассажирскую, то есть правую сторону вашего ВАЗ 2114.

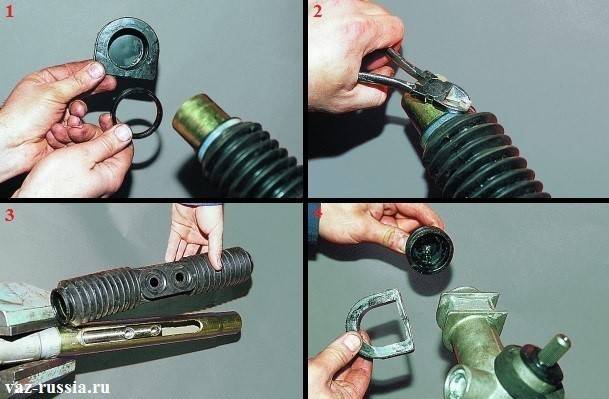

12. Одновременно с заменой реек рекомендуем заменить пыльник. С течением времени и за период эксплуатации пыльники рулевых серьезно изнашиваются, потому доверять старым пыльникам работе с новыми рейками вряд ли стоит.
13. С реек снимаются наконечники. При этом попробуйте посчитать количество витков, с помощью которого закручивались гайки. Это позволит на этапе обратной сборки максимально близко к точности закрепить их обратно и со спокойной душой отправиться на СТО, где проведут регулировку развала-схождения.
14. Возьмите свою новую рейку, снимите с нее заглушки.
15. Далее берете в руки Литол или подобную смазывающую жидкость, и максимально наполняете корпус этим составом.
16. Наконечники монтируются обратно на тяги. Постарайтесь не перепутать местами узлы, хотя они отличаются друг от друга. Тем не менее, как показывает практика, это не мешает многим мастерам по самостоятельному ремонту их путать.
17. Новая рейка укладывается на свое законное место. Для этого гайки наживляются на шпильки хомутов.
18. Теперь вам понадобится ваш друг, товарищ, помощник. Попросите его помочь с направлением приводной шестерни вала на посадочное место, расположенное непосредственно на корпусе рейки. Шлицы должны четко совпадать. Обязательно проконтролируйте этот момент.
19. На кардане фиксируется стопорный болт.

Все остальные работы можете смело выполнять в обратной последовательности описанного выше демонтажа. При этом обязательно каждая резьба обрабатывается Литолом. Это мероприятие позволит вам при последующих ремонтах проще справляться с разборкой элементов. Либо это уже будет приятный сюрприз для нового владельца вашего ВАЗ 2114.

Установка рулевой рейки

Ставить рулевую рейку на автомобиль лучше с помощником — один заводит рейку со стороны подкапотного пространства, другой направляет карданный шарнир в шлицы вала из салона. Карданный шарнир можно поставить только в одном положении — в шлицевом соединении есть специальная отливка, которую надо совместить с пазом на ответной части. Не зажимайте сразу стяжной болт — карданное соединение займет правильное положение на шлицах после того, как будут окончательно прикручены рейка и подрамник.

Установите и зажмите болты крепления рулевой рейки и подрамника, после этого окончательно затяните стяжной болт карданного соединения рулевого вала.

Вставьте пальцы рулевых наконечников в цапфы и закрутите гайки. Присоедините трубки и шланги гидроусилителя (или разъемы проводов для системы с ЭУР). Залейте жидкость ГУР в бачок до отметки «максимум».

Установите колеса и не снимая автомобиль с подставок начните прокачку системы (для автомобилей с гидроусилителем).

Как прокачать систему ГУР

1. Прокручивайте руль несколько раз от упора до упора с небольшой задержкой в крайних положениях.
2. Снимите автомобиль с подставок, долейте жидкость в бачок ГУР, если уровень понизился.
3. Запустите мотор.
4. Прокрутите несколько раз руль от упора до упора, также с задержкой в крайних положениях.
5. Убедитесь что насос ГУР не шумит, долейте жидкость в бачок, если уровень упал и осмотрите  соединения, шланги и трубки ГУР на подтекание.

Совет: не спешите устанавливать теплозащитный экран, с ним будет сложнее осматривать рейку во время контрольной поездки.

После прокачки проверьте еще раз затяжку всех резьбовых соединений и сделайте контрольную поездку. Ремонт рулевой рейки можно считать успешным, если:

• Руль стал легче и «острее».
• Стуки и шумы прекратились.
• Уровень жидкости в бачке ГУР не падает.
• Рейка не течет.
• Автомобиль хорошо управляется, уверенно держит дорогу.

Если все в порядке, установите на место теплозащитный экран.

После ремонта рулевой рейки обязательно проверьте развал-схождение в автосервисе или самостоятельно.

“Хендай”

Как на этом автомобиле производится самостоятельная регулировка рулевой рейки? “Хендай”, а именно его ремонт, также не вызовет трудностей. Нужна лишь яма либо подъемник. Порядок операций тот же, что и для остальных автомобилей. На некоторых моделях может понадобиться специальный ключ. Но владельцы также пишут, что стук случается и не из-за рейки, а из-за рулевых тяг.

Здравствуйте, уважаемые автолюбители! Иногда, неожиданно подкрадывается чувство «белой» зависти, когда в мануалах зарубежных автопроизводителей читаем слова о том, что срок службы червяка или рейки в рулевой рейке автомобиля, рассчитан на 14-15 лет.

Рассчитан и… так оно на самом деле: рулевая рейка не выходит из строя. Естественно, при соблюдении определенных условия, как то: рекомендованные сроки обслуживания рулевой рейки, применение рекомендованных и качественных масел, и эксплуатация автомобиля на соответствующих дорогах.

И, если первые два пункта вполне выполнимы со стороны владельца авто, то третий, увы, для нас пока остается сказочной мечтой. Поэтому сегодня мы с вами рассмотрим вопрос о том, как подтянуть рулевую рейку своими руками.

Регулировка рулевой рейки — процедура несложная и вполне под силу любому водителю. Да и по времени она занимает не более часа со всеми подготовительными мероприятиями. Но, вначале, вспомним для чего, и когда необходима подтяжка рулевой рейки.

Зачем нужна регулировка рулевой рейки?

Из устройства рулевой рейки типа: шестерня-рейка: к колесам усилие водителя передается посредством шестерни (прямозубой или косозубой), которая устанавливается на подшипнике и взаимодействует с зубчатой рейкой.

Беззазорное зацепление шестерни и зубчатой рейки осуществляется благодаря прижимным пружинам.

Наиболее распространенные неисправности: люфт или стук в рулевой рейке. Причинами люфта или стука могут служить:

• Ослабилось крепление картера рулевой рейки, рулевой сошки либо кронштейна крепления картерного рычага.
• Естественный износ передающей пары: шестерня- рейка.
• Нарушение регулировки зацепления передающей пары.
• Износ шаровых шарниров рулевых тяг и так далее.

При неправильной регулировке зацепления в передающей паре может наблюдаться тугое вращение руля . Именно в этом случае и требуется регулировка рулевой рейки, и, естественно, долив или замена масла (смазки) в картере рулевой рейки.

Как регулировать рулевую рейку своими руками?

Сразу же хочется предупредить о том, что подтяжка рулевой рейки может и не решить проблему с люфтом. Дело в том, что степень износа деталей передающей пары: шестерни и зубчатой рейки нам и вам неизвестна. Это может показать только вскрытие. Мы же говорим о первой подтяжке.

Если же подтяжка рулевой рейки не принесет желаемого результата и люфт или стук не пропадет, то нужно записываться на аудиенцию к специалисту. Но, пока, зовем товарища по гаражу (вам понадобится напарник для регулировки) и приступаем к подтяжке.

Подтяжка рулевой рейки своими силами

• Регулировка производится путем подтяжки регулировочного винта. Он находится в рулевом механизме (в торцевой крышке).
• Идеальный вариант – если у вас есть яма в гараже или эстакада на территории. Если же нет, то можно подтянуть рейку и на домкратах. Естественно, укрепив автомобиль после подъема на упорных «козлах».
• Перед подъемом кузова домкратами, передние колеса выставляются ровно (прямо).
• Люфт руля измеряется люфтомером (есть электронные, а есть и примитивные старые люфтомеры). ГОСТ РФ гласит о том, что люфт руля не может превышать 10 градусов.
• Подтяжку регулировочного винта осуществляем медленно, систематически проверяя ход руля и наличие люфта или стука в колонке.
• Если вам показалось, что проблема решена, то проведите ходовое испытание. Если же в процессе движения, после подтяжки вы почувствуете «тяжесть» рулевого колеса, то регулировочный винт придется слегка ослабить.

Задача регулировки рулевой рейки считается выполненной, если: люфт или стук исчезли, а руль свободно возвращается в центральное положение.

Устройство рулевой рейки

Рулевые рейки автомобилей вне зависимости от модификации состоят из следующих деталей и механизмов:

1. Наконечники и тяги. Являются продолжением выдвижных механизмов рейки, при помощи которых усилие передается на колеса и осуществляется их поворот.
2. Зубчатая планка и шестерни. С их помощью передается усилие от руля к тягам для управления колесами.
3. Картер (корпус). В большинстве случаев изготовлен из алюминиевого сплава, внутри которого располагаются главные детали рейки.
4. Система пружин. Служат для плотного прилегания шестерен к рейке, если они находятся в исправном состоянии, люфта руля не будет.
5. Подшипники. Служат для обеспечения легкости перемещений и поворотных движений рулевой рейки.
6. Ограничители. Задают предел максимально хода рейки от одного края ко второму.

Ваз 2110: подтяжка рулевой рейки со снятием

Для регулировки рулевой рейки на ВАЗ 2110 понадобиться: специализированный для рулевой рейки «десятки» ключ, а также необходимо будет вместе с тягами снять рулевую рейку.

Снятие рулевой рейки ВАЗ 2110

Для этой осуществления этой операции понадобятся: плоская отвертка, молоток, монтажная лопатка, пассатижи, накидной ключ на 19, а также головки на 10, 13, 15, 17, 27. Итак:

Первым делом, необходимо отвернуть в салоне гайку и снять крепежный болт карданного нижнего шарнира к валу-шестерне рулевой рейки (рулевого механизма), используя для этой процедуры головку на 13. Если будет проворачиваться болт, необходимо удерживать его рожковым ключом на 13.

Снятие рулевой рейки

В моторном отсеке:

• При помощи головки на 10 необходимо открутить гайку верхнего крепления пыльника рулевой рейки.
• Затем снизу автомобиля, используя головку на 10, открутить две гайки крепления пыльника рулевой рейки.
• Снять открученный пыльник рулевой реки.

Снимаем рулевую рейку

Переднюю часть автомобиля поднимаем и снимаем колеса. Чтобы без рулевых тяг снять рулевую рейку, их необходимо будет отсоединить:

• Первым делом, необходимо снять на креплениях рулевых тяг стопорную пластину, поддевая ее плоской отверткой. После открутить два болта крепления к рейке рулевых тяг.
• При помощи головки на 13, открутить гайки крепления скоб рулевого механизма к щитку передка.
• Рулевую рейку сдвинуть вперед, выводя из отверстия щитка передка вал-шестерню рулевого механизма.
• Снять вместе с тягами рулевую рейку ВАЗ 2110.

Чтобы вместе с рулевыми тягами снять рулевую рейку, необходимо от поворотных рычагов амортизаторных стоек отсоединить наконечники рулевых тяг. Для этого потребуется:

• Первым делом, используя пассатижи, снять шплинт.
• При помощи накидного ключа на 19 не полностью отвернуть крепежную гайку шарового пальца.
• Используя головку на 17 ослабить затяжку натяжного болта наконечника рулевой тяги.
• На следующем этапе из рычага выпрессовываем шаровый палец, вставив между наконечником и поворотным рычагом монтажную лопатку, при этом отжимая от рычага наконечник, и нанося по торцу поворотного рычага удары молотком.
• Отвернуть до конца гайку крепления шарового пальца.
• Из отверстия поворотного рычага вывести шаровый палец.
• При помощи отвертки необходимо разжать паз наконечника рулевой тяги.
• Открутить наконечник, удерживая при этом ключом на 27 резьбовую регулировочную втулку. Необходимо посчитать число оборотов, для того, чтобы в процессе установки на такое же число оборотов завернуть наконечник. При этом на рулевой тяге сохраняем положение резьбовой втулки. Это даст возможность сохранить приблизительно прежний угол схождения колес.

Регулировка рулевой рейки

На автомобиле ВАЗ 2110 рулевая рейка регулируется в зажатом в тисках состоянии. При этом в тисках ее закрепляют таким образом, чтобы не шевелилась она, для этого подлаживают бруски. Итак:

• Берем за тяги рейки (усы) руками и, пошатывая их, необходимо определить величину люфта.
• Теперь, чтобы в рулевой рейки «десятки» устранить люфт, необходимо воспользоваться специализированным ключом.
• Вставляем данный ключ и проворачиваем его примерно на 10-15 градусов против часовой стрелки, затем снова тяги пошатываем руками.

Регулировка рулевой рейки ВАЗ 2110

В каждом случае разная выработка, поэтому не существует какого-то определенного момента затяжки. Необходимо отметить, что также нельзя перетягивать рулевую рейку, в противном случае тяжело будет вращаться руль. После того, как на автомобиле ВАЗ 2110 подтяжка рулевой рейки завершена, необходимо гайку упора закернить, обмяв резьбу картера.Кстати, выглядит так инструкция по регулировки рулевой рейки автомобиля ВАЗ 2110 из сервисного руководства. Проверка зазора между гайкой упора и упором рейки:

• Снимите с автомобиля рулевой механизм.
• В среднее положение установите рулевую рейку, это положение определяется размером (87±0,25) мм от торца рейки до оси шестерни. Нагрузите рейку при помощи специального приспособления силой (51±2) кгс или Р = (500±20) Н, на расстоянии равном 84 мм от оси шестерни в сторону упора рейки.
• Допустимый максимально зазор между гайкой и упором составляет 0,2 мм. Допустимое максимальное перемещение Х рулевой реки, замеренное через относительное передвижения нажимного пуансона 1, превышать не должно 0,16 мм.

Переходим к регулировке

Какой ее смысл?

ДА все просто, этот разъем (гайка) начинает поджимать втулки, которые собственно сжимаются и компенсируют износ. То есть вы еще можете ездить какое-то время! Лично я после подтяжки прокатался еще 10000 километров, а затем просто продал машину.

Где проводить работы?

Если честно то каждая машина (марка) уникальна, так например на многих иномарках гайку видно сверху, у других она внизу (то есть «башка» смотрит вниз), у наших ВАЗ она также находится внизу. Так что – желательно яму или подъемники, в крайнем случае, домкраты – только будьте осторожны, машина должна быть хорошо закреплена.

Как подтянуть?

• Берем ключ (специальный или нет — индивидуально), подбираемся к разъему, например на наших ВАЗ 2113, 2114, 2115 это можно сделать еще и вывернув колеса вправо до упора. И с левой стороны начинаем искать разъем.
• В нем будет защитный колпачок обычно сделан из резины, снимаем его.
• Вставляем ключ, и делает примерно ¼ оборота не больше, то есть 25% от окружности.

• Садимся в машину и пробуем покрутить руль, если ходят нормально, нет зажимов и «закусываний», то пробуем проехать на авто.
• Если люфт ушел, значит так и оставляем. Одеваем защитный колпачок на место, если люфт остался но уменьшился, значит нужно подтянуть еще – опять добавляет примерно 25% от окружности. И повторяем процедуру. Нужно добиться, чтобы люфта не было! У меня на моей ВАЗ 2114 – хватило ¼ оборота ключа.

Что хочется еще отметить – не стоит сильно подтягивать, когда руль крутится слишком сложно! ЭТО ВАЖНО! Ведь вы просто убьете свои втулки, они износятся очень быстро – руль должен крутиться именно так как раньше, усилий должно вырасти по ощущениям не больше 10%. Просто стал плотным руль, но не тяжелым

Если стук прошел – значит, все дело было в рейке, вы прокатаетесь еще немного по времени, возможно хватит на 20 000 километров, но по сути стук, это уже звоночек для ремонта.

Вот как бы вся инструкция, сейчас посмотрите полезное видео инструкцию по нашим ВАЗ.

Самостоятельная замена рулевой рейки

На ВАЗ 2114 замена рулевой рейки не является сложной процедурой. Расположен данный механизм в нижней части автомобиля, ближе к моторному щиту. Условно рейка ВАЗ 2114 находится между передними колесами, с которыми соединена при помощи рулевых тяг и наконечников.

Для снятия рейки необходим набор ключей и инструментов (шестигранники, специальный съемник для выпрессовки рулевых тяг), а также проникающая жидкость типа WD-40. Дополнительно потребуется смазка для закладки в рейку перед установкой (типа ШРУС-4).

Как снять рулевой механизм

Если на ВАЗ 2114 рулевая рейка требует ремонта или замены, автомобиль необходимо сначала вывесить на подъемнике или загнать на яму.

Перед началом работ следует обработать все соединения и болты проникающей жидкостью, чтобы облегчить процесс откручивания.

В целом, демонтаж рейки осуществляется следующим образом:

Обратите внимание, откручивать гайки удобнее сбоку, в области телескопической стойки. Также проще вытащить рейку через вырез, где стоит стойка

При этом вынимать рейку нужно через правую сторону (пассажирскую).

Установка новой рейки

Рулевая рейка 2115, 2114 или 2113 может идти в сборе с рулевыми тягами и наконечниками, с тягами без наконечников или без тяг и наконечников.

Если наконечников нет, сняв старую рейку с наконечниками, необходимо их открутить При этом не забывайте посчитать количество витков, чтобы после сборки приблизительно выставить схождение и добраться до сервиса. Также не перепутайте левый и правый наконечник (они отличаются).
Далее новую рейку нужно смазать, вскрыв боковые заглушки. В рейку можно набить ЛИТОЛ, использовать ШРУС-4 и т.д. Затем старые наконечники прикручиваются на новую рейку (считаются витки, то есть, как они были ранее накручены на старой рейке). Затем на машину устанавливается новая рейка, сборка осуществляется в порядке, обратном снятию. С правой стороны наживляются крепления рейки. Также нужно попасть в шлицы рулевого карданчика

Чтобы это сделать, в хомут можно забить отвертку или зубило, разжимая его.
После точной установки по шлицам, следует затянуть все гайки фиксации рейки, также закрепить рулевые наконечники;
Обратите внимание, на рейке имеется проточка, куда входит стопорный болт;

После сборки завершающим этапом будет поездка на сервис, чтобы сделать развал-схождение. Данную процедуру необходимо выполнить обязательно!

Основные причины нарушений работы рулевой рейки

Каждый автомобилист обязан знать причины и признаки неисправности рулевой рейки, потому как проблемы с управляемостью могут привести к аварийной ситуации на дороге.

Если механизм рулевой рейки начинает выходить из строя, на это есть причины – это езда по плохим дорогам или агрессивный стиль вождения. Когда колеса авто попадают в ямы, наезжают на бордюры, это становится причиной дополнительных нагрузок на механизмы и как следствие – износа рулевой рейки

Еще одной важной причиной поломок является пыль, ее мелкие частицы быстро засоряют механизм

Главными причинами неполадок рулевой рейки являются необдуманные действия водителя, это:

• Движение на большой скорости по ямам, «лежачим полицейским»;
• Пересечение рельс и других препятствий без снижения скорости;
• Вывернутые колеса во время долгой стоянки;
• Энергичные движения руля, когда автомобиль еще не прогрелся.

Факторов, провоцирующих выход из строя рулевого управления, множество. Чтобы избежать дорогостоящего ремонта, необходимо своевременно обращаться за помощью в автоцентр, где есть специализированное оборудование для диагностики рулевой рейки. Помните, что ремонт рулевой рейки будет менее затратным на начальном этапе поломки.

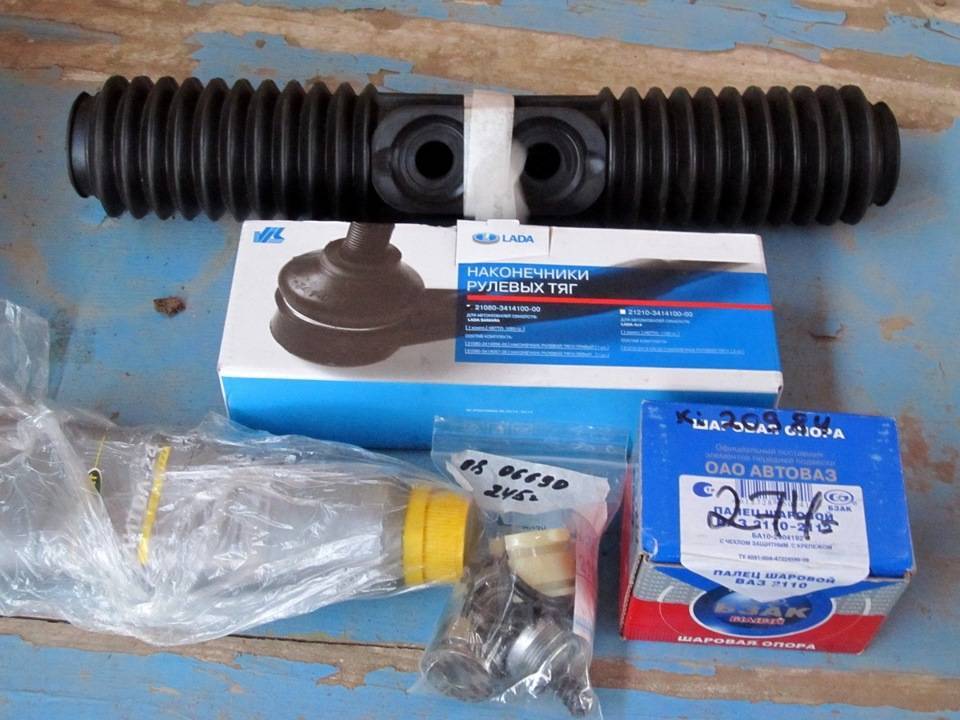

Ремкомплект рулевой рейки ВАЗ 2114

Приступая к переборке механизма, нужно рассмотреть рынок ремкомплектов. Есть несколько видов:

• Первый состоит только из резинок, прокладок и демпферов. Он подойдет при замене смазки внутри механизма и легкого обслуживания. Цена за комплект около 200 рублей.
• Второй дополняется двумя подшипниками, что также подойдет при легком обслуживании механизма. Стоимость комплекта около 500 рублей.
• Последний ремкомплект имеет почти все внутренние механизмы и подразумевает под собой полную замену агрегатов. Цена около 2000 рублей.

Перед покупкой комплекта проверьте, какая рейка установлена на ваш автомобиль и запишите ее номер. Это поможет не ошибиться при покупке.

Виды и устройство рулевых реек

Механическую рулевую рейку можно считать простейшим вариантом исполнения механизма. В рейках данного типа поворот колес осуществляется посредством приложения физической силы водителя. Для облегчения процесса применяется переменный шаг зубьев (варьируется от центральной части к краям) или переменное передаточное число. Подобная схема обеспечивает условно легкость вращения руля во время маневрирования на малой скорости и при больших углах поворота руля. На малых углах отклонения «штурвал» наоборот налит тяжестью, а реакции машины при этом «острые».

Более сложной разновидностью считается гидравлическая рейка или, проще говоря, рейка с гидроусилителем, облегчающим работу водителя. Устройства данного типа очень распространены, хотя в настоящее время активно применяются рейки с электрическими усилителями. Преимущество гидравлических рулевых реек заключается не только в очевидном комфорте (с ними вращать руль несоизмеримо легче, нежели с чисто механическими конструкциями), но и в аспекте безопасности – при попадании автомобиля в яму руль не вырывается из рук, поскольку ГУР гасит удар. Стоит отметить, что избыточно мощный гидроусилитель ухудшает контакт водителя и автомобиля – из-за избыточно сниженного усилия на руле иногда бывает сложно точно почувствовать угол поворота колес, траектория в поворотах буквально нащупывается, а желаемой обратной связи с машиной нет. Следует отметить, что ГУР не любят длительную фиксацию руля в крайних положениях и при этом резкое увеличение оборотов двигателя, при которых повышается давление. Проще говоря, не приветствуют дрифт.

Симптомы неисправности

1. Стук на неровной дороге. При наезде на неровности будут слышны глухие или звонкие металлические звуки с передней части автомобиля. Не всегда это происходит по причине износа рулевой рейки, звуки могут возникать и из других узлов: шаровая опора, наконечник, подшипник ступицы.
2. Большой люфт руля. Вследствие выработки механизма увеличиваются зазоры между зубцами, из-за этого увеличивается свободный ход. Также люфт может появляться при износе рулевых наконечников и шаровых опор.

1. Подклинивание руля. С большой вероятностью причиной неполадки будет служить именно рулевая рейка. Чаще всего это происходит из-за повреждения пыльников. В корпус механизма начинает попадать вода и грязь. Смазка вымывается или густеет, из-за чего зубцы могут цепляться друг за друга не равномерно.

Подобная проблема также возникает при неправильной регулировки элемента.
